Felhasználói Útmutató. Center V2

Átírás

1 Felhasználói Útmutató Center V2 Verzió: v8.5 Készült: Budapest, 2012 Riarex Kft. megbízásából Riarex Kft.

2 1.3 A Center V2 képernyője ábra Riarex Kft.

3 A Center V2 képernyőn használható funkciók: Szám Funkció neve Funkció leírása 1 Felügyeleti ablak Itt láthatók az élő videó képek. 2 Állapot sor Dátum, idő és a maradék tárhely kapacitás jelenik itt meg. Emellett az összes online csatorna száma, és a használható csatornák száma is látható. 3 Ügyfél keresése Ebben az ablakban kereshet rá a használni kívánt Ügyfél Azonosítóra /Subscriber ID/. 4 Ügyfél lista Itt jelennek meg a hozzáadott Ügyfél Azonosítók /Subscriber ID/, és azok aktuális állapotai. Kék ikon: Jelzi, ha az adott ügyfél online. Szürke ikon: Jelzi, ha az adott ügyfél offline. Riasztás ikon: Online ügyfeleknél jelzi, ha mozgásérzékelés, vagy I/O aktiválás történt az adott ügyfélnél. Itt érhetők el az Event Log /Esemény Napló/, 5 Tools Event List /Esemény lista/, audió és mikrofon /Eszközök/ vezérlés, SMS Szerver konfigurálás és figyelmeztető üzenet beállítás funkciók. 6 Host Information /Ügyfél Információ/ Az ügyfelek csatlakozási állapotát jeleníti meg. 7 Accounts Ügyfél Azonosítók /Subscriber ID/ Hozzáadása /Ügyfelek/ /Add/, Törlése /Delete/ és Módosítása /Modify/. A következő opciók találhatók meg a menüben: System Configure /Rendszer Beállítás/, Event Log Settings /Esemény Napló Beállítás/, Notification /Figyelmeztetés/, Password Setup 8 /Jelszó Beállítás/, Setup / Preference Settings Beállítás/, Customize Alarm Report /Riasztás /Egyéb Beállítások/ Átjelzés Beállítás/, SMS Setup /SMS Beállítás/, I/O Device /I/O Beállítás/, Automatic Failover Support /Automatikus Feladatátvétel Hiba Esetén/ és Version Information /Verzió Információ/. 9 Previous Page /Előző Oldal/ Az előző kamera nézeti ablakok mutatása. 10 Next Page /Következő Oldal/ A következő kamera nézeti ablakok mutatása. 11 Refresh Channel Csatlakozási állapotok frissítése. /Csatorna Frissítés/ Riarex Kft.

4 12 Split Mode A felügyeleti képernyő különböző számú /Osztott Kép Mód/ kamera nézeti ablakra való felosztása. 13 Exit A Center V2 felügyeleti ablak bezárása vagy /Kilépés/ tálcára helyezése. 14 Flag Az egyes események zászlókkal egyedileg /Zászló/ jelölhetők, későbbi műveletekhez. 15 Clipboard Jelzi, ha van Riasztás Átjelzés /Alarm Report/ /Riasztás Átjelzés/ ablak az adott eseménynél. 16 Jelzi, ha az adott beérkező esemény Clip csatolmányt tartalmaz. Az eseményre való /Klip/ dupla kattintással indítható a csatolt videó fájl. 17 ID Ügyfél Azonosító /Subscriber ID/ mutatása. Jelzi az adott esemény típusát: Alarm 18 /Riasztás/, Attachment /Csatolmány/, Event Type Connection /Kapcsolat/, Login/Logout /Esemény Típus/ /Belépés/Kilépés/, Motion /Mozgás/, System /Rendszer/, és Trigger /Kapcsoló/. 19 Message Az egyes esemény típusokhoz kapcsolódó /Üzenet/ információ jelenik itt meg. 20 Message Time Jelzi, hogy a Center V2 mikor fogadta az adott /Üzenet Időpont/ eseményt. 21 Start Time Jelzi, hogy mikor történt az esemény az ügyfél /Kezdési Idő/ oldalon. 22 Event Category Az események kategorizálására van itt /Esemény Kategória/ lehetőség. A részletek miatt nézze meg a GV-CMS Sorozat V8.5 Felhasználói Kézikönyvének /GV-CMS Series User Manual/ 1. fejezetét, a felügyeleti szoftver mellé kapott DVD-n Riarex Kft.

5 1.4 Ügyfél azonosító létrehozása A Center V2 használata előtt hozzon létre legalább egy Ügyfél Azonosítót /Subscriber Account/. 1. A Center V2 képernyőjén kattintson az Accounts /Azonosítók/ gombra. Az alábbi ablak jelenik meg: 1-2 ábra 2. Kattintson az Add A Group /Csoport Hozzáadás/ gombra az ügyfél csoport létrehozásához. 3. Kattintson az Add A Subscriber /Ügyfél Hozzáadás/ gombra. Az alábbi ablak jelenik meg: 1-3 ábra Riarex Kft.

6 Adja meg a Login ID /Belépés Azonosító/ és Password /Jelszó/ paramétereket. Az adott ügyfél ezekkel az azonosítókkal tud csatlakozni a Center V2 szoftverhez. 4. Adja meg az ügyfélhez rendelt kapcsolattartási információkat (opcionális). 5. Kattintson az OK gombra a beállítások elmentéséhez. Az alábbi ablak jelenik meg: 1-4 ábra 6. A legördülő lista használatával adjon hozzá egy Storage Group-ot /Tárolási Csoport/ az ügyfélhez. A részletek miatt nézze meg a GV-CMS Sorozat V8.5 Felhasználói Kézikönyvének /GV-CMS Series User Manual/ Rögzítés Beállítás /Record Setting/ és 1.15 Rendszer Konfigurálás /System Configuration/ részét, a felügyeleti szoftver mellé kapott DVD-n. 7. Kattintson az OK gombra. Ezzel létrehozta az ügyfél azonosítót. A részletek miatt nézze meg a GV-CMS Sorozat V8.5 Felhasználói Kézikönyvének /GV-CMS Series User Manual/ Ügyfél Azonosító Létrehozás /Creating a Subscriber Account/ részét a felügyeleti szoftver mellé kapott DVD-n Riarex Kft.

7 1.5 GV-Rendszer csatlakoztatása a Center V2 szoftverhez A Center V2 szoftverhez való távoli csatlakoztatáshoz be kell állítania a GV-Rendszert is. Egy GV-Rendszer egyidejűleg legfeljebb két Center V2 szerverhez tud csatlakozni. 1. A GV-Rendszer fő képernyőjén kattintson a Network /Hálózat/ gombra, és válassza a Connect to Center V2 /Center V2 Csatlakozás/ opciót. Az alábbi ablak jelenik meg: 1-5 ábra Riarex Kft.

8 2. Adja meg a Center V2 IP címét, a User ID /Ügyfél Azonosító/ és Password /Jelszó/ paramétereket. Ha szükséges módosítsa az alapértelmezetten használt kommunikációs Portot, majd kattintson az OK gombra. Az alábbi ablak jelenik meg: 1-6 ábra 3. Ha egy második Center V2 szerverhez is szeretne csatlakozni, kattintson az Add Center V2 /Center V2 Hozzáadás/ ikonra, és ismételje meg az 1. és 2. pontban leírt lépéseket. 4. Ezután kattintson a Connect /Csatlakozás/ gombra. Ha a kapcsolat rendben létrejött, a Center V2-n megjelennek az élő és rögzített képek, és az ügyfélnél keletkező események Riarex Kft.

9 1.6 Élő nézet engedélyezése Az élő képek alapesetben akkor jelennek meg a Center V2 szoftverben, ha az ügyfélnél esemény vagy mozgás történik. Emellett azonban van lehetőség az élő képek folyamatos megjelenítésére is. 1. Ehhez a GV-Rendszerben engedélyezni kell, hogy a Center V2 szoftvernek legyen jogosultsága az élő képek folyamatos megtekintéséhez. A GV-Rendszerben kattintson a Network /Hálózat/ gombra, Válassza a Connect to Center V2 /Center V2 Csatlakozás/ opciót, és kattintson a Configure /Konfigurálás/ menüre. Az Advanced Settings /Haladó Beállítás/ részben kattintson a Camera /Kamera/ fülre. Az alábbi ablak jelenik meg: 2. Jelölje ki az Allow Center V2 to View Live Camera /Center V2 Engedélyezés Élő Kamera Nézethez/ opciót. 1-7 ábra 3. A beállítások többi kamerán való alkalmazásához kattintson a gombra. 4. Csatlakoztassa a GV-Rendszert a Center V2 szerverhez. 5. A Center V2 felületén, az adott ügyfél azonosító kameráinál a jobb egér gombbal engedélyezheti a Live View /Élő Nézet/ funkciót. 1-8 ábra Riarex Kft.

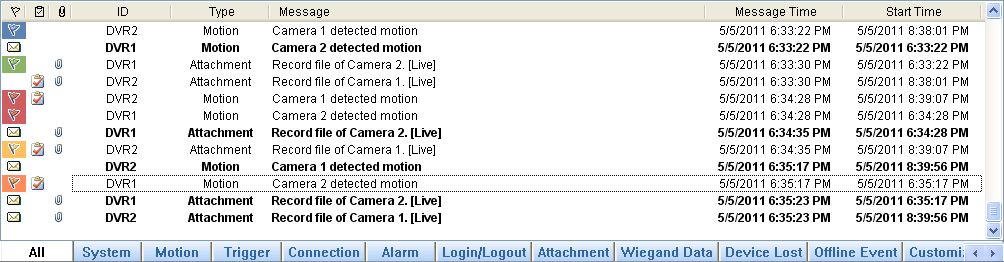

10 1.7 Rögzítés és visszajátszás Mozgás és Esemény alapú rögzítés A Center V2 alapértelmezetten az ügyfél oldalon történt összes eseményt és mozgást tárolja. A videó sikeres rögzítése után a Message /Üzenet/ mezőben [Live] /Élő/ megjegyzés jelenik meg az esemény listában. 1-9 ábra Megj.: A rögzítés alapértelmezetten az alábbi könyvtárba történik :\\Center V2\Data\subscriber\Live. Manuális rögzítés Emellett van lehetőség manuális rögzítés végrehajtására is, ha az operátor bármilyen gyanús eseményt észlel az élő képen. 1. Ehhez engedélyezni kell az élő nézetet, lásd 1.6 Élő nézet engedélyezése fejezet. 2. A rögzítés indításához mozgassa a kurzort az élő képre, és kattintson a ikonra a csatorna címsorában. 3. A rögzítés leállításához mozgassa a kurzort az élő képre, és kattintson a ikonra a csatorna címsorában. 4. A videó sikeres rögzítése után a Message /Üzenet/ mezőben [Manual] /Manuális/ megjegyzés jelenik meg az esemény listában ábra Megj.: A manuális rögzítés alapértelmezetten az alábbi könyvtárba történik :\\Center V2\Data\subscriber\Manual. Videó visszajátszás A rögzített videók visszajátszásához kattintson duplán a csatolmánnyal rendelkező eseményekre az esemény listában ábra A részletek miatt nézze meg a GV-CMS Sorozat V8.5 Felhasználói Kézikönyvének /GV-CMS Series User Manual/ Visszajátszás /Playback/ részét a felügyeleti szoftver mellé kapott DVD-n Riarex Kft.

11 1.8 Kétirányú audió engedélyezése Az ügyfél és a Center V2 szerver között kétirányú audió kapcsolat használata lehetséges. Ehhez az alábbi beállítások elvégzése szükséges: 1. A GV-Rendszerben engedélyezni kell, hogy a Center V2 szoftvernek legyen jogosultsága a kétirányú audió kommunikációhoz. A GV-Rendszerben kattintson a Network /Hálózat/ gombra. Válassza a Connect to Center V2 /Center V2 Csatlakozás/ opciót, és kattintson a Configure /Konfigurálás/ menüre. Az Advanced Settings /Haladó Beállítás/ részben kattintson az Other /Egyéb/ fülre. Az alábbi ablak jelenik meg: 2. Az Audió részben jelölje ki az Allow Audio-Out to Center V2 /Audió Kimenet Engedélyezés Center V2-höz/ és az Allow Audio-In from the Center V2 /Audió Bemenet Engedélyezés Center V2-től/ opciókat ábra Riarex Kft.

12 Csatlakoztassa a GV-Rendszert a Center V2 szerverhez. 3. Mozgassa a kurzort az élő képre. A Microphone /Mikrofon/ és Audio ikonok megjelennek a bal alsó sarokban ábra 4. Az ügyféllel való beszélgetéshez kattintson a Microphone /Mikrofon/ ikonra, és itt kapcsolja be a mikrofont. Az alábbi kezelő felület jelenik meg: 1-14 ábra Riarex Kft.

13 5. A hang bekapcsolásához kattintson az Audio ikonra, és itt kapcsolja be a hangszórót. Az alábbi kezelő felület jelenik meg: 1-15 ábra 6. Másik ügyfélre való váltáshoz kattintson az ügyfél ikonra a Microphone /Mikrofon/ vagy Audio kezelő felületen. Adja meg az ügyfél azonosítót /Account ID/ a megjelenő Search Account /Ügyfél Keresés/ ablakban, majd kattintson a GO /Keresés/ gombra ábra Riarex Kft.
