1 Glover Electric kft. Hálózati betekint ő program telepítése mobil telefonra. Symbian Windows mobile Android IPhone Blackberry

2 1.Symbian Operációs Rendszer 1. Először telepítenie kell a webcam programot, amit a DVR-hez kapott CD-n megtalál. Ezt a QQeye.CAB fájlt kell felmásolnia a telefonjára. (Pic1-2) 2. Válassza ki a QQEye ikont (Pic 2) hogy telepítse a programot (Pic 3). Pic 1 Telepítés folyamata (Pic ). Pic 2 Pic 3 alarm Pic 5 shop Pic 6 Pic 7 Pic 8 Pic 9 Nyissa meg az Applications mappát és válassza a QQEye programot (Pic 10), kattintson a megnyitásra.(pic 10) hogy megjelenjen a beállítások menü. Paraméterek beállítása után kattintson a Done gombra (Pic 11-12). Open Pic 10 Default Access Point: Pic 11 Pic 12 Alapbeállítás: GPRS kapcsolat A GPRS (General Packet Radio Service) egy csomagkapcsolt, IP-alapú mobil adatátviteli technológia, amelyet GSM telefonok használnak. A GPRS adatátvitelt a szolgáltatók a hagyományos technológiák percalapú számlázása helyett adatmennyiség alapján számlázzák ki.

3 Server address: DVR IP címe, amit beír böngészőjébe (domain neve), mikor csatlakozik a DVR-hez Web port: megegyezik a DVR-ben beállított port számmal, (megengedett tartomány ), alapbeállítás: User name: megegyezik a DVR-nél használt felhasználó névvel.(mobil) Password: megegyezik a DVR-nél használt jelszóval.(mobil) Channel: válassza ki a csatornát, amit meg szeretne jeleníteni és kattintson az [OK] gombra Hálózati kapcsolat: százalékos folyamatjelző, csatlakozás sikerült, csatlakozási fiba, lejátszás, megállítás. 2.Windows Mobile 1. Webcam installáció Először telepítenie kell a webcam programot, amit a DVR-hez kapott CD-n megtalál. Ezt a QQeye.CAB fájlt kell felmásolnia a telefonjára. (Pic1-2) alarm Pic 1 Pic 2 shop Pic 3 2. Telefonján keresse meg a QQeye nevű fájlt, nyissa meg (Pic 3). 3. Válassza ki a telepítés helyét és kattintson az [Install] gombra (Pic 3) A telepítés elindul (Pic 4) Pic 4 Pic 5 Pic 6 4. Telepítés után kattintson az QQeye ikonra (Pic 5) hogy elinduljon a program.(pic 6). 5. Beállítás: Kattintson a [Setting] gombra (Pic 6) hogy belépjen a beállítás menübe. (Pic 7) Pic 7 Pic 8 Pic 9

4 User name: megegyezik a DVR-nél használt felhasználó névvel.(mobil) Password: megegyezik a DVR-nél használt jelszóval.(mobil) Server address: DVR IP címe, amit beír böngészőjébe (domain neve), mikor csatlakozik a DVR-hez Web port: megegyezik a DVR-ben beállított port számmal, (megengedett tartomány ), alapbeállítás: Channel: válassza ki a csatornát, amit meg szeretne jeleníteni és kattintson az [OK] gombra (Pic 7-8). 6. Fő kezelő felület (Pic 8) [Disconnect] gomb - élőképes megjelenítés megállításal. [Setting] gomb beállítások módosítása.

5 3.Iphone: 2) Futtassa az itunes programot, aztán lépjen be a Menu- [StoreSearch] almenübe. 3) Keresse meg az Asee nev ű alkalmazást. 4) Töltse le és telepítse az ASee programot. 5) Sikeres telepítés után az [ASee] ikon látható lesz készülékén. Mobile Viewer s Access Instruction 1) Látogasson el az Apple website-ra és telepítse az itunes programot. Picture 15 1 PTZ vezérlés ( balra, jobbra, fel, le) 2 PTZ optika vezérlés (Terület Választás (ZOOM+ ZOOM-), Aperture( I+,I -), Focus(focus +, focus-)). 3 Csatorna választás 4 Egyéb gombok balról jobbra: Pause, Full-screen, Snapshot, setup, help and Access setup Picture 16 (3)Hálózati beállítások. 1 DVR IP címe. 2 DVR portja. 3 Felhasználó név 4 Jelszó Picture Blackberry mobil : 1) Töltse le és telepítse a Blackberry Desktop Manager programot 2) Csatlakoztassa Mobil telefonját számítógépéhez egy USB kábellel. 3) Nyissa meg a Desktop Manager programot. 4) Válassza [Application Loader ]-t a Main Menu-ből ( Picture 18 ) 5) Kattintson a [Start] gombra Add/Remove application Menübe (Picture 19) 6) Kattintson a [browser] gombra és válassza az [ASee.alx] fájlt ( Picture 20 ) 7) Kattintson a [Finish] gombra a telepítés befejezéséhez. ( Picture 21.)

6 Picture 18 Picture 19 Picture 20 Picture 21 alarm Blackberry phone viewer program kezelése shop 1) A Blackberry viewer telepítés után a [Downloads] mappába lesz. ( Picture 22.) 2) Lépjen be a [Downloads] mappába és kattintson a [ASee] ikonra ( Picture 23.) Picture 22 Picture 23 3 ) Belépés és csatlakozás Csatlakozás/Csatlakozás bontása 2 ---teljes képernyő 3 ---pillanatkép 4 ---beállítás 5 ---segítség 6 ---következ ő oldal 7 ---PTZ vezérlés Picture 24

7 4) Lépjen be a Monitor DVR info-ba a Setup Menu menüpontban. ; Mobile Viewer s Access Instruction Picture 25 Picture Válassza ki a Network Type menüpontból a kapcsolat típusát. Picture Kattintson a [Save] gombra hogy elmentse a beállított értékeket. 4.3 Kattintson a [History] gombra ( Picture 28.) 4.4 Válasszon egy mentett állapotot és kattintson az [Enter] gombra, aztán az [Open] gombra. 6

8 Picture 28 Picture A kapcsolat szerkesztéséhez kattintson az [Edit] gombra. 4.6 A kapcsolat törléséhez kattintson a [Delete] gombra. Picture 30 Picture 31 5) Kamera váltáshoz kattintson a [Next Page] ikonra majd a kívánt kamera Csatorna számára ( Picture 32 és Picture 33) Picture 32 Picture 33 6) Teljes képerny ő nézethez kattintson a [Full screen] ikonra, visszalépéshez a [Trackball] gombra. 7) Kattintson a [Next page] gombra aztán a [PTZ Control] ikonra, így vezérelheti a PTZ kamerát Mobil telefonja segítségével. 7

9 Picture 34 8) Kattintson a [Help] gombra a bővebb leírás eléréséhez. 9) Kattintson a [Close] gombra a program bezárásához. (Picture 35.) Picture Android Mobile 1. Győződjön meg róla, hogy van e internet kapcsolata. Picture 36 Picture 37 Picture 38 Picture Lépjen be a [Program] menüpontba, ott lépjen az [E-market] ikonra. Lásd Picture Kattintson a [Search] ikonra és írja be Apkinstaller, lásd Picture 39, az Apkinstaller program kereséséhez.

10 Picture 40 Picture 41 Picture 42 Picture Jelölje ki és telepítse a programot, lásd Picture 40 és Picture Vigye végig a telepítési folyamatot, lásd Picture 42 és Picture 43 Picture 44 Picture 45 Picture 46 Picture Lépjen be a [Program] fájlba és kattintson az [Apkinstaller] iconra, lásd Picture Keresse meg az ASee.apk fájlt, lásd Picture Kattintson a szoftverre, telepítse a programot a teleponjára, lásd Picture 46 és Picture Kattintson a [Program] menüben az [ASee] ikonra, lásd Picture 48. Kattintson a (9) setup menüpontra. Picture 48 Picture 49

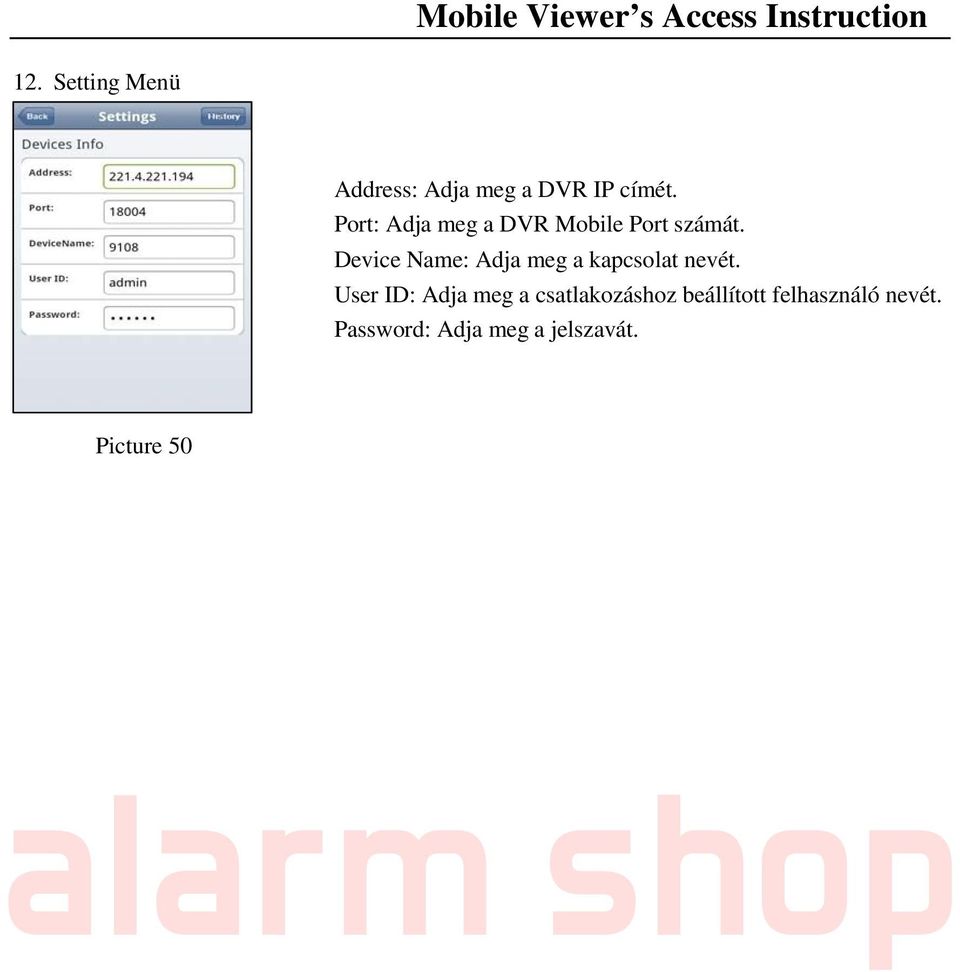

11 12. Setting Menü Address: Adja meg a DVR IP címét. Port: Adja meg a DVR Mobile Port számát. Device Name: Adja meg a kapcsolat nevét. User ID: Adja meg a csatlakozáshoz beállított felhasználó nevét. Password: Adja meg a jelszavát. Picture 50
