1 KATRO-FL rendszer 4CH MOBIL DVR PC-s visszatekintő program használati utasítása

2 Tartalomjegyzék Hogyan kell kivenni a memóriakártyát? 3 Szoftver installálás 3 Az adatok visszanyerése 5 Az adatok megjelenése a számítógépen 6 A visszatekintő program 7 Visszajátszás ALL módban 7 Visszajátszás EACH módban 10 Pillanatkép készítése 10 Bővített mentés funkció 11 2

3 A memóriakártya kivétele a rögzítőből. A rögzítőt szakszerűen állítsuk le (shut down) és csak ezután nyissuk ki az elején található ajtót, hogy a memóriakártyához hozzáférjünk. CSAK 18MB/SEC.-OS, VAGY ANNÁL NAGYOBB ÍRÁSI/OLVASÁSI SEBESSÉGGEL RENDELKEZŐ CF MEMÓRIAKÁRTYÁT ALKALMAZZUNK!!! A Telepítő lemezről másoljuk a gépre a szoftver install indítóját _Car DVR 4CH Player Setup.exe Operációs rendszer: Windows XP Pro, 2000Pro Minimális konfiguráció: Pentium 4, vagy magasabb CPU 2.4 GHz, 512MB memória, Videó kártya: 128MB Ez a program nem kompatibilis sem a Windows 98, sem Windows ME-al. Az installálás során adjuk meg a tárlómappa elérési útját. Az installálás után indítsuk újra a gépet. A számítógép Asztalon megjelenik az indítóikon, illetve a Start menü / Minden programból is elérhetjük az indító ikont. Hogy kell visszajátszani a rögzített anyagot? Kapcsoljuk össze a kártyaolvasót a géppel az USB porton keresztül és helyezzük be a memóriakártyát az olvasóba. 3

4 Keressük meg a csatlakoztatott USB eszközt. Ellenőrizzük, hogy az USB csatlakozás visszajelzése megjelenik-e a feladatkezelőben. Ha nem, használjuk a gép egy másik USB bemenetét. Ha az USB bemenet működik, és még sem jelenik meg az adatletöltéshez szükséges ikon, akkor a Startmenün keresztül juttassuk oda. Klikkeljünk az ikonra az egér jobb gombjával. Meg fog jelenni egy előugró ablak. Válasszuk ki és klikkeljünk a Configra és egy új ablak fog megjelenni. Először válasszuk ki az USB meghajtó betűjelét (adatmásolás innen), majd a C meghajtót is válasszuk ki. (másolás ide). Ha ezekkel végeztünk zárjuk be az ablakoz. Kikkeljünk a kamera névre ( Alise Camera Name ) és egy új ablak fog megjelenni. Itt tudjuk bevinni egyrészről a Rögzítő MAC azonosítóját és a rögzítő nevét. Mindegyik rögzítőnek saját MAC Address címe van. Ne töröld a mentési mappát, illetve a mentett adatokat, mert a törölt adatok nem visszaállíthatóak. 4

5 Helyezzük be a kártyaolvasóba a kártyát. A cserélhető lemez ikonra kattintva láthatunk egy dátumozott mappát, valamint egy Log mappát. A dátumozott mappába lépve láthatunk egy CH0 és egy CH1 nevű mappát. Valamennyi csatorna összes adata a CH 0 mappában lesz elmentve. Nyissuk meg a CH 0 mappát. Listát kapunk az összes fájlról. A rögzítő MAC címét a fájlok mellett láthatjuk. (pl.: 0008A6003FB9) Az adatok kinyerése a kártyáról és konvertálása a visszanéző programhoz. Válasszuk ki a BACK UP ot és klikkeljünk rá. 5

6 Az itt látható ablak fog megjelenni. Láthatjuk valamennyi fálj állapotát. Amelyik fájl nincs lementve, amellett a várakozás felírat látható.( WAIT ) Válasszuk ki a menteni kívánt fájlokat és nyomjuk meg a ( BACK UP )gombot. A fájlok, amelyek mentődtek, kész ( COMPLETED ) státuszt kapnak. Abban az esetben, ha az összes fájlt át szeretnénk menteni, nyomjuk meg az összes kijelölése -t ( ALL SELECT ) és nyomjuk meg a BACK UP gombot. Amikor az összes fájl át lett mentve, Kész státuszt kapnak a fájlok. ( COMPLETED ). Az összes adat így a C meghajtón lesz. Az adatok megjelenése a számítógépen. Nyissuk meg a C meghajtót. Nyissuk meg a DVR mappát amelyet a program hozott létre. Azon belül az adott dátummal jelölt mappát, valamint keresett kamerára vonatkozó mappát. Ebben találhatjuk a rögzített anyagokat. 6

7 A visszatekintő program Indítsuk el a programot. Az indítóikon vagy az asztalon található, vagy a startmenüből indítható. Visszajátszás teljes ( ALL ) módban. Ebben a funkcióban akkor használjuk a programot, ha több maximum 4 kamera - képét szeretnénk visszajátszani Válasszuk ki az ALL -t és kattintsunk rá. Válasszuk ki a C meghajtót. Alapállapotban épp a C meghajtó van kiválasztva. 7

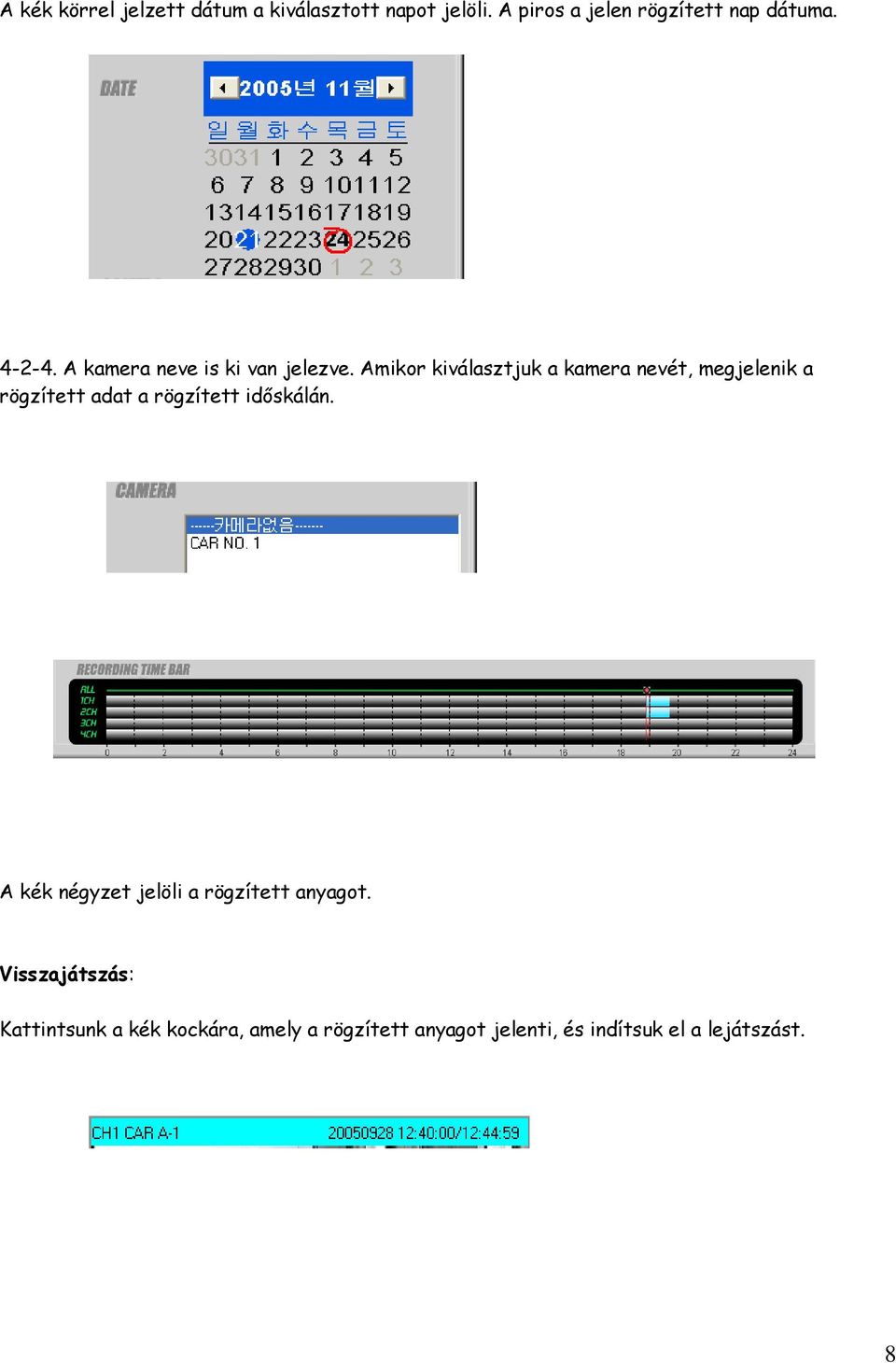

8 A kék körrel jelzett dátum a kiválasztott napot jelöli. A piros a jelen rögzített nap dátuma A kamera neve is ki van jelezve. Amikor kiválasztjuk a kamera nevét, megjelenik a rögzített adat a rögzített időskálán. A kék négyzet jelöli a rögzített anyagot. Visszajátszás: Kattintsunk a kék kockára, amely a rögzített anyagot jelenti, és indítsuk el a lejátszást. 8

9 A CH1 jelenti CAMERA 1. A CAR A-1 jelenti DVR ID. A 12:40:00/12:44:59 mutatja a felvétel kezdetét és végét Kattintás ide Ebben a módban funkcionálnak a kerek vezérlőbillentyűk. A gombok leírása Előző kép Visszafelé Stop Lejátszás Következő kép játszás Lassú Gyors hátratekerés hátratekerés Gyors előretekerés Lassú előretekerés 9

10 Eseménykeresés és visszajátszás Kattintsunk az EVENT gombra. Kiválaszthatjuk azokat a felvételeket, amelyek szenzoros, vagy pixelváltozásos mozgásérzékelés alapján lettek rögzítve. Ha vissza akarunk játszani egy specifikus fájlt kétszer kattintsunk rá. Lejátszás Each módban. Főként akkor kell használni, ha egy kamera képét szeretnénk visszatekinteni. Ez az alap mód. Válasszuk ki a módot. Az adott kamera ikonsorában kattintsunk a gombra. 10

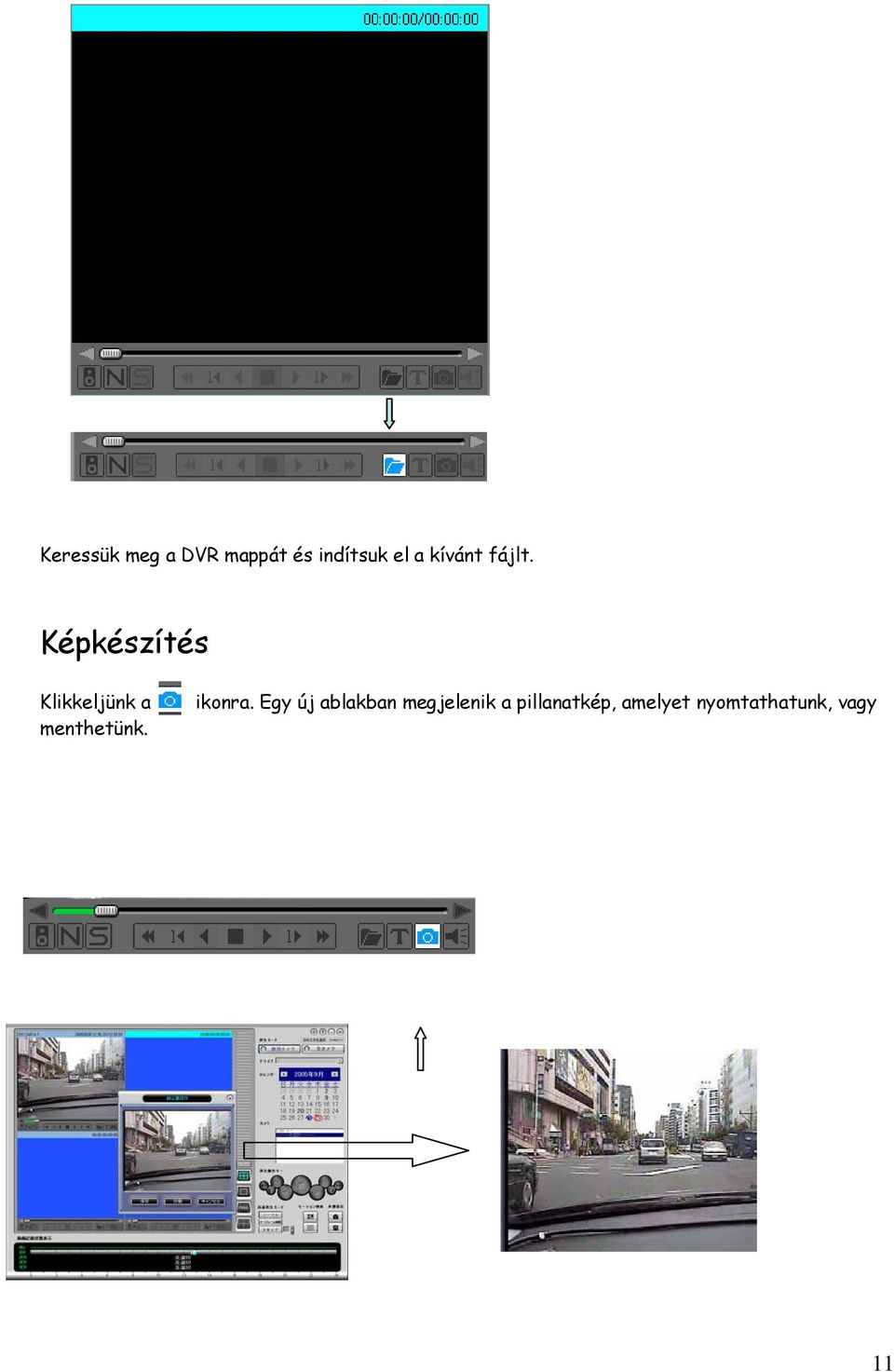

11 Keressük meg a DVR mappát és indítsuk el a kívánt fájlt. Képkészítés Klikkeljünk a menthetünk. ikonra. Egy új ablakban megjelenik a pillanatkép, amelyet nyomtathatunk, vagy 11

12 CAPTION COLOR: a felirat színét lehet megadni. A kamerakép alatt található T gombbal aktiválható a dátum és az idő megjelenítés. Mozgáskeresés Ez a funkció megmutatja, hogy hol van mozgás a visszajátszott képen. 12

13 Ahol mozgás van, ott piros négyzet jelenik meg. Bővített mentési lehetőség. JPG fájlokat készít a fényképezőgép ikon gomb megnyomásakor. Csak quad módban működik. Ha a visszajátszott felvételeket szeretnénk külön lementeni kattintsunk a mentés ikonra és adjuk meg a célmappát. 13
