1 Netis vezeték nélküli, N típusú USB adapter Gyors üzembe helyezési útmutató WF-2109, WF-2111, WF-2116, WF-2119, WF-2119S, WF-2120, WF-2123, WF-2150, WF-2151, WF-2190, WF

2 A csomag tartalma A csomag, az alábbi eszközöket tartalmazza: Vezeték nélküli, N USB adapter Gyors üzembe helyezési útmutató CD-ROM Ellenőrizze, hogy a csomag valóban tartalmazza-e a fenti eszközöket. Amennyiben bármelyik eszköz hiányzik, vagy sérült, lépjen kapcsolatba a forgalmazóval. Hardver igény Minimális rendszer konfiguráció: Szabad USB 1.1, vagy USB 2.0 port 300 MHz processzor, és 32 MB memória CD-ROM meghajtó Egy b/g/n hozzáférési pont (infrastrukturális módhoz), vagy egy másik b/g/n vezeték nélküli adapter (Ad-Hoc; Peer-to-Peer módokhoz.) Microsoft Windows 7, Vista, XP, 2000 SP4 Helyezze be a CD-t Kapcsolja be a számítógépet, majd helyezze be a mellékelt CD-t, a CD-ROM meghajtóba. Megjelenik a telepítési képernyő, az 1. ábrán látható módon. Ha nem, kattintson a Start gombra, válassza a Futtatás-t, majd nyomja meg futtassa: D:\install.exe (ha a D meghajtó a CD-ROM meghajtó) Válassza az "Install Driver" ikont, majd válassza ki a megfelelő terméket, és kövesse a képernyőn megjelenő utasításokat. A következőkben, a telepítés menetét olvashatja el lépésről-lépésre, Windows XP esetén. A telepítés lépései nagyjából megegyeznek egyéb Windows operációs rendszerek esetén. 2

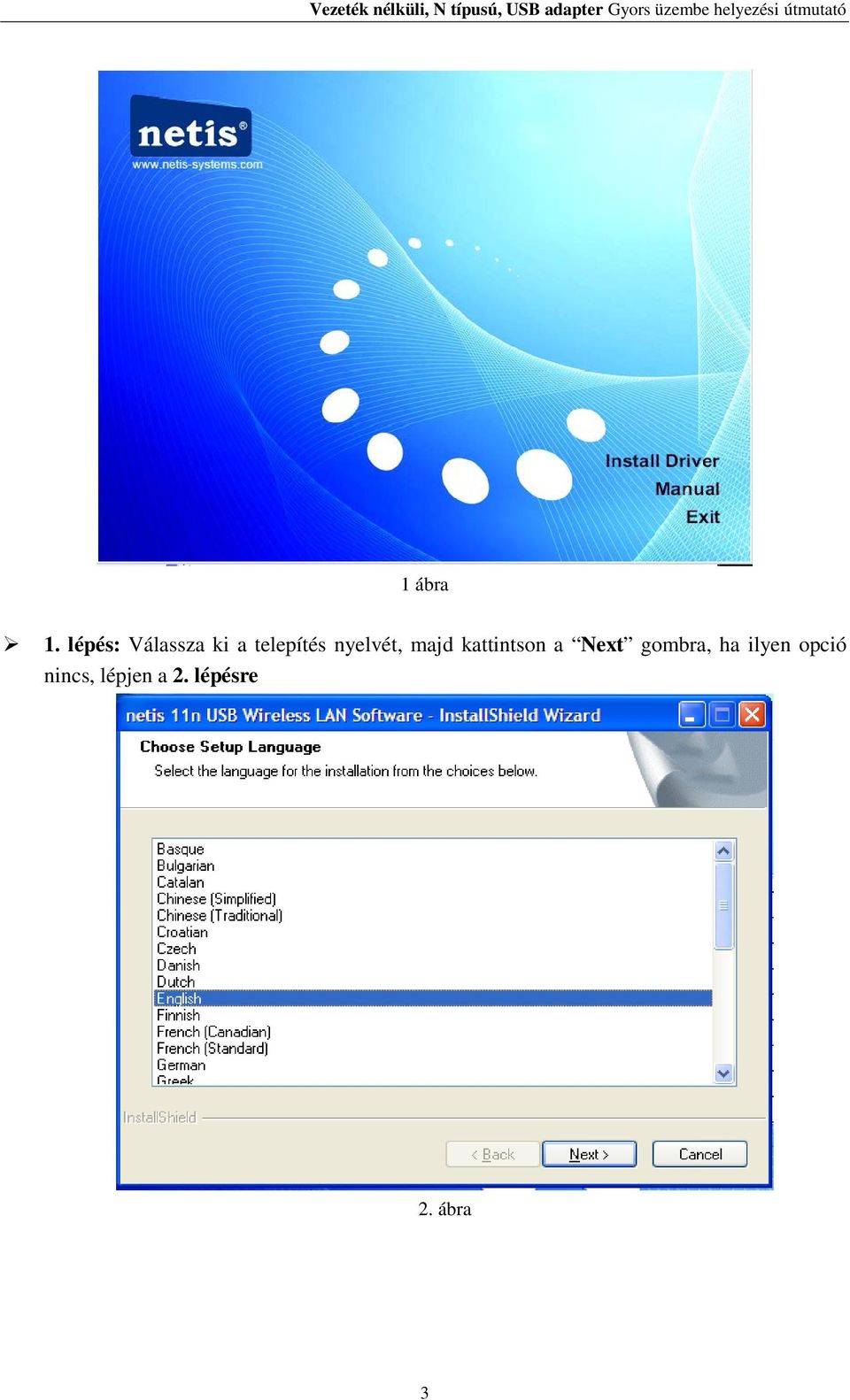

3 1 ábra 1. lépés: Válassza ki a telepítés nyelvét, majd kattintson a Next gombra, ha ilyen opció nincs, lépjen a 2. lépésre 2. ábra 3

4 2. lépés:kattintson a Next gombra 3. ábra 3. lépés: Válassza ki a telepítés típusát, majd kattintson a Next gombra 4. ábra 4

5 A driver telepítése folyik; kérjük várjon. 5. ábra Step 4 A telepítés befejeztét követően újraindíthatja a gépet azonnal, de akár el is halaszthatja, hogy az éppen aktuális munkamenetet el tudja menteni. ha ilyen opció nincs, lépjen az 5. lépésre 6. ábra 5. lépés: Kattintson a Finish gombra 7. ábra 5

6 Csatlakoztassa a vezeték nélküli, N típusú, USB adaptert Csatlakoztassa a vezeték nélküli, N USB adaptert, a számítógép egy szabad USB portjába; ekkor az Új hardver varázsló (Windows XP) jelenik meg: Válassza a "telepítse a programot beavatkozás nélkül (ajánlott)" opciót, majd kattintson a Next gombra 8. ábra Kattintson, a Finish gombra, a telepítés befejezéséhez 9. ábra 6

7 Csatlakozás vezeték nélküli hálózathoz Kattintson kétszer az asztalon az ikonra, a futtatáshoz, vagy Nyissa meg, a Start->Programs-> netis 11n USB Wireless LAN Utility-> netis 11n USB Wireless LAN Utility útvonalat. Megjegyzés: Ha Windows XP operációs rendszert használ, akkor a beállításokat elvégezheti, a Windows Zero Configuration Utility-vel, vagy a netis szoftverrel is, de a netis Wireless LAN Utility használata javasolt. Kattintson kétszer az asztali ikonra, a 10. ábra alapján 10. ábra Az alábbi módokon csatlakozhat vezeték nélküli hálózatokhoz. 1. mód: (Ez a mód, a Unity telepítése után érhető el, lásd 3. lépés.): Kattintson az Elérhető hálózatok elemre; ekkor megjelennek az elérhető vezeték nélküli hálózatok. Kattintson kétszer arra a hálózatra, amelyhez csatlakozni szeretni. 11. ábra 7

8 Ha a kiválasztott hálózat titkosított, akkor be kell írja a hálózat nevét, vagy a hozzá tartozó jelszót; majd kattintson az OK gombra. 12. ábra 2. mód Ha csak a drivert telepített fel, de a Unity szoftvert nem, akkor vezeték nélküli hálózathoz, az alábbi 3. lépés lépés alapján tud csatlakozni. Kattintson kétszer, a My Network Places, ikonra, majd kattintson a View network connections elemre, majd kattitnson jobb egérgombbal a Wireless network connections elemre, és válassza az Available wireless network connections, elemet; ekkor megjelennek az elérhető vezeték nélküli hálózatok; kattintson kétszer bármelyik hálózatra a csatlakozáshoz. FCC azonosító: T58WF2120R FCC Nyilatkozat A készülék a tesztelés alapján megfelel az FCC-szabályok 15. pontjában ismertetett, B osztályú digitális eszközökre vonatkozó határértéknek. A határértékeket úgy állapították meg, hogy azok lakóterületen történõ használatkor is ésszerű védelmet nyújtsanak az ártalmas interferencia ellen. A berendezés rádiófrekvenciás energiát gerjeszt, használ és sugározhat, és amennyiben nem a gyártó útmutatásai alapján telepítik és használják, interferenciát okozhat a televízió- és rádiójelek vételében. Arra azonban nincs garancia, hogy bizonyos esetekben nem lép fel interferencia. Ha a készülék zavart okoz a rádió-távközlési szolgáltatásokban (ez megállapítható a készülék ki- és bekapcsolásával), az 8

9 alábbi intézkedésekkel próbálhatja kiküszöbölni az interferenciát: - A vevőantenna átirányításával. - A számítógép távolabbra helyezésével a vevõkészüléktől. - A számítógép más aljzatba csatlakoztatásával úgy, hogy azt a vevőkészüléktől eltérő áramköri ág táplálja. - Szükség esetén forduljon további tanácsért a forgalmazóhoz, esetleg egy tapasztalt rádió- vagy televízió-szerelőhöz. Az FCC rendelkezéseinek megfelelően, a gyártó kifejezett jóváhagyása hiányában az eszközön végzett mindennemű változtatás vagy módosítás semmissé teheti a készülék működtetési jogát. (Például- kizárólag árnyékolt kábeleket használjon, ha készüléket számítógéphez, vagy egyéb perifériához csatlakoztatja) FCC Sugárterhelési nyilatkozat Az eszköz megfelel, az FCC rádiófrekvenciás sugárterhelési határérték szabványnak, nem ellenőrzött környezetben. Az eszközt nem szabad együtt elhelyezni vagy működtetni együtt más antennával vagy adóval. Az eszköz megfelel az FCC-szabályok 15. pontjában foglaltaknak A működésre a következő két feltétel vonatkozik: (1) Az eszköz nem okozhat káros interferenciát, és (2) Az eszköznek tolerálnia kell az eszközt érő bármilyen interferenciát, beleértve azt az interferenciát is, amely nemkívánatos működést okozhat. Figyelem! A gyártó nem vállalja a felelősséget, a készülék jogosulatlan módosításából eredő rádió, vagy TV interferencia miatt. Az ilyen változtatások vagy módosítások semmissé tehetik a készülék működtetési jogát Budapest, Mester u. 34. Tel.: * , , , , Fax: Mobil: , Budapest, Fogarasi út 77. Tel.: * , , , , Fax: Mobil: , delton@delton.hu Web: www. hu A dokumentáció a Delton KFT. szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezéséből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja. 9
