1 LW057V2 Sweex vezeték nélküli LAN PCI kártya, 54 Mb/mp A termék bemutatása Az 54 Mb/mp sebességű vezeték nélküli LAN PCI kártyát szélsőséges hőmérsékletektől óvja. Ne tegye ki közvetlen napsugárzásnak, és ne helyezze fűtőszerkezetek közelébe. Az 54 Mb/mp sebességű vezeték nélküli LAN PCI kártyát ne használja túlságosan poros vagy nedves környezetben. Erős ütődésektől és rázkódásoktól védje, mert ezek kárt okozhatnak a belső elektronikában. Soha ne próbálja sajátkezűleg szétnyitni, mert az esetben elveszíti a jótállást. A hardver telepítése 1. Ügyeljen arra, hogy a számítógép ki legyen kapcsolva és áramtalanítva legyen. 2. A nyomtató és a monitor kábelét is húzza ki, mert azoknak saját áramellátásuk van. 3. Ezután csavarozza le a számítógépházat. 4. Gondoskodjon arról, hogy saját teste ne legyen statikus elektromossággal feltöltődve. Ezt megteheti úgy, hogy megfogja a központi fűtés egyik (csupasz) csövét vagy egy le nem festett vízvezetékcsövet. Arra is ügyeljen, hogy mágneses csavarhúzót ne használjon. Röviden érintse meg a számítógépház vaskeretét. Próbáljon nem hozzáérni a PCI aljzat és a grafikus kártya érintkezési pontjaihoz. 5. Keressen egy szabad PCI aljzatot, és vegye le annak a fém borítólemezét a számítógépházról. A PCI aljzat megkereséséhez használja segítségül a számítógép felhasználói kézikönyvét. 6. Ha lehetséges, rögzítse a kártyát a csavarokkal, hogy ne mozoghasson. 7. Amint a kártyát sikeresen beszerelte, ellenőrizze, hogy a többi kártya továbbra is megfelelően illeszkedik-e a saját bővítő aljzatába. Előfordulhat, hogy új kártya beszerelése után a többi PCI kártya kissé megemelkedik, és a kártya vagy az egész számítógép nem fog működni. 8. Szerelje vissza a számítógépházat, és csatlakoztassa helyesen a kábeleket. 9. Kapcsolja be a számítógépet. Telepítés Windows XP operációs rendszerre A számítógép indítása után ez az ablak jelenik meg: 188

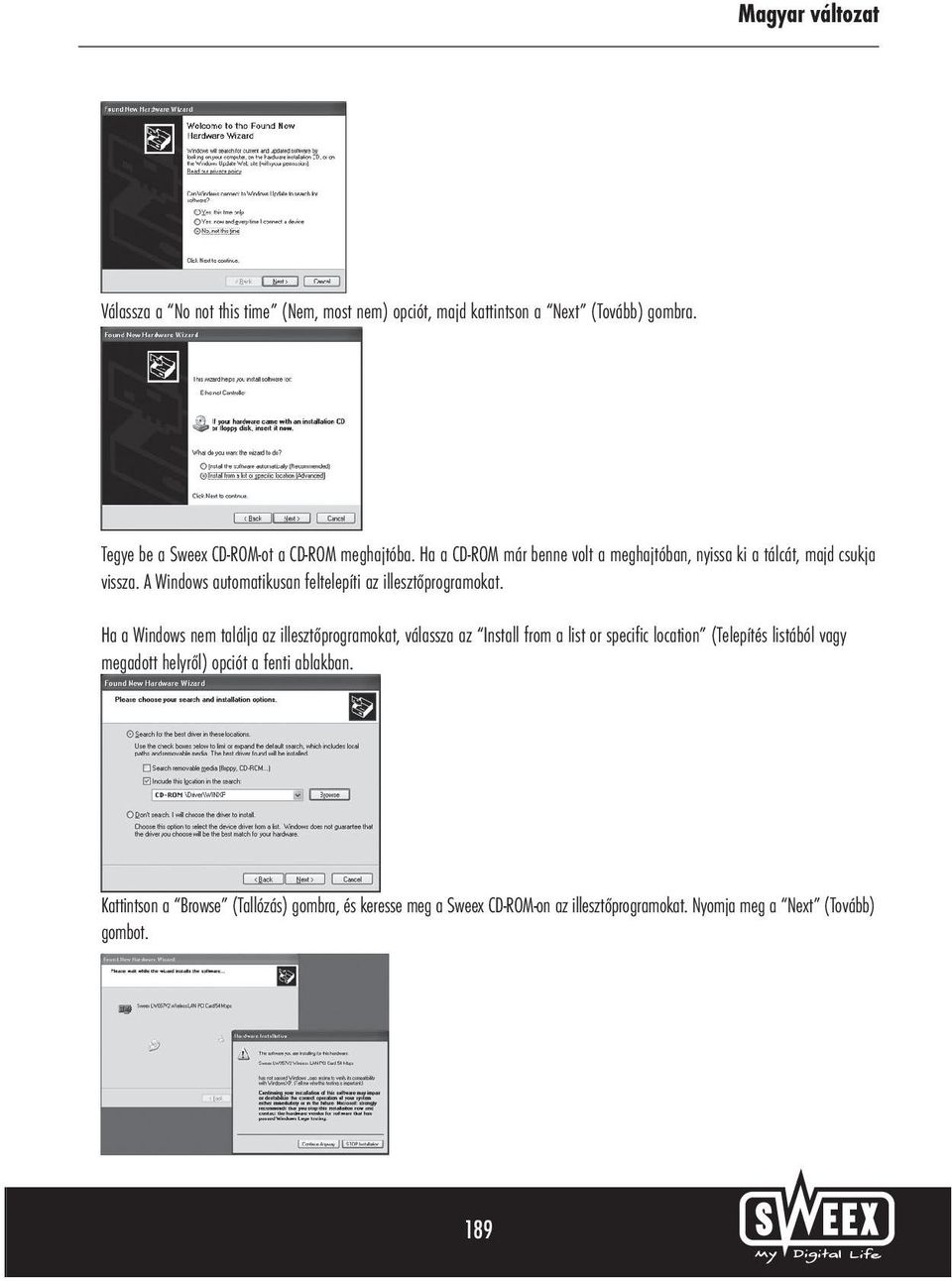

2 Válassza a No not this time (Nem, most nem) opciót, majd kattintson a Next (Tovább) gombra. Tegye be a Sweex CD-ROM-ot a CD-ROM meghajtóba. Ha a CD-ROM már benne volt a meghajtóban, nyissa ki a tálcát, majd csukja vissza. A Windows automatikusan feltelepíti az illesztőprogramokat. Ha a Windows nem találja az illesztőprogramokat, válassza az Install from a list or specific location (Telepítés listából vagy megadott helyről) opciót a fenti ablakban. Kattintson a Browse (Tallózás) gombra, és keresse meg a Sweex CD-ROM-on az illesztőprogramokat. Nyomja meg a Next (Tovább) gombot. 189

3 Előfordulhat, hogy a Windows egy üzenetben arról értesíti, hogy az illesztőprogram nincs hitelesítve. Az 54 Mb/mp sebességű Sweex vezeték nélküli LAN PCI kártya szabályos működését ez nem akadályozza. Minden Sweex termék és a hozzájuk tartó illesztőprogramok alapos ellenőrzésen mentek át. Válassza a Continue Anyway (Mégis folytatni) opciót. A Finish (Befejezés) gombra kattintva fejezze be a telepítést. Telepítés Windows Vista rendszerre A számítógép indítása után ez az ablak jelenik meg. Kattintson a Locate and install driver software (Illesztőprogram megkeresése és telepítése) opcióra. Tegye be a Sweex CD-ROM-ot a CD-ROM meghajtóba. Ha a CD-ROM már benne volt a meghajtóban, nyissa ki a tálcát, majd csukja vissza. A Windows automatikusan feltelepíti az illesztőprogramokat. Ha a windows nem találja az illesztőprogramokat, válassza az I don t have a disc. Show me other options (Nincs lemezem, kérek más opciókat) lehetőséget. 190

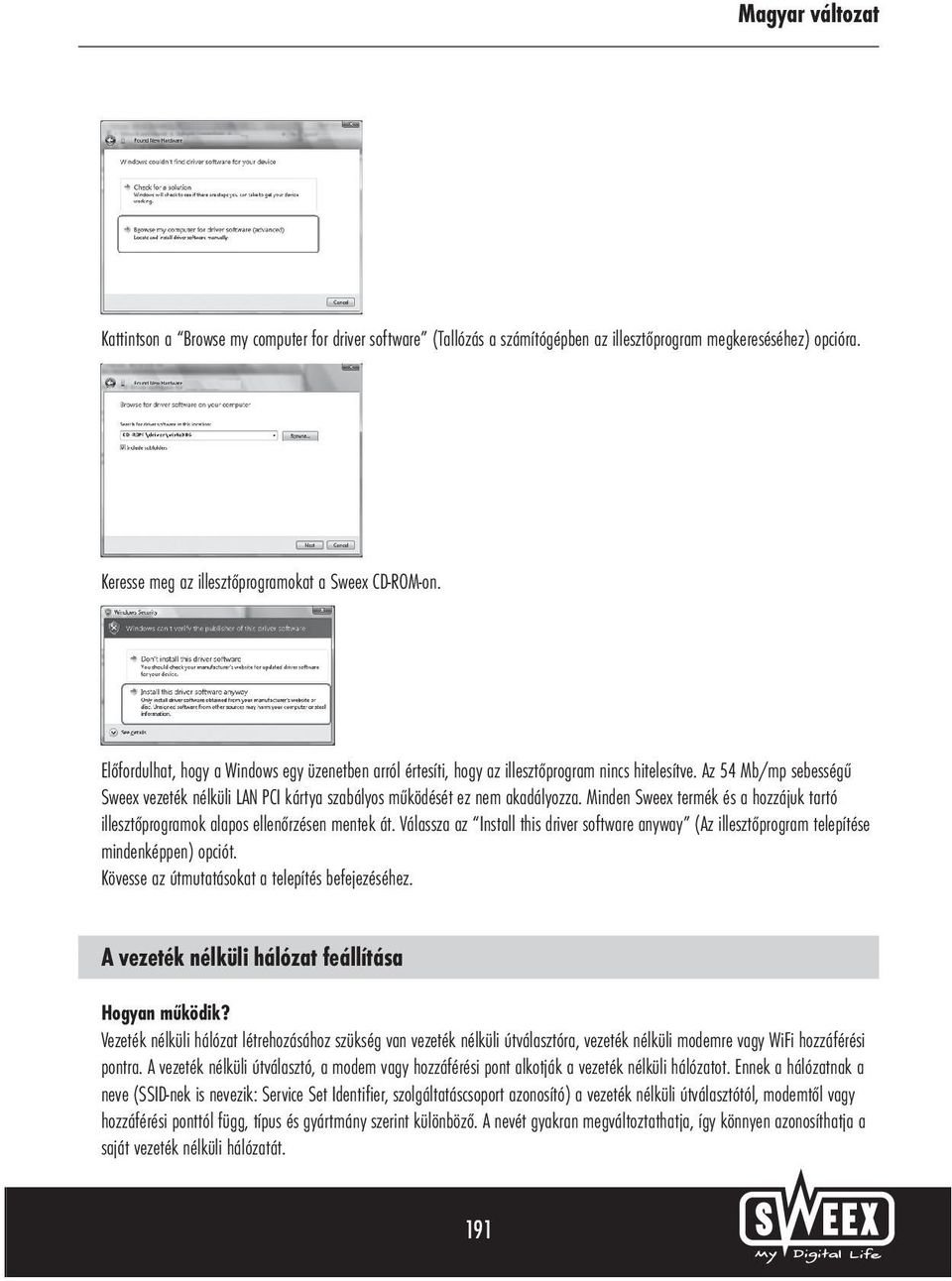

4 Kattintson a Browse my computer for driver software (Tallózás a számítógépben az illesztőprogram megkereséséhez) opcióra. Keresse meg az illesztőprogramokat a Sweex CD-ROM-on. Előfordulhat, hogy a Windows egy üzenetben arról értesíti, hogy az illesztőprogram nincs hitelesítve. Az 54 Mb/mp sebességű Sweex vezeték nélküli LAN PCI kártya szabályos működését ez nem akadályozza. Minden Sweex termék és a hozzájuk tartó illesztőprogramok alapos ellenőrzésen mentek át. Válassza az Install this driver software anyway (Az illesztőprogram telepítése mindenképpen) opciót. Kövesse az útmutatásokat a telepítés befejezéséhez. A vezeték nélküli hálózat feállítása Hogyan működik? Vezeték nélküli hálózat létrehozásához szükség van vezeték nélküli útválasztóra, vezeték nélküli modemre vagy WiFi hozzáférési pontra. A vezeték nélküli útválasztó, a modem vagy hozzáférési pont alkotják a vezeték nélküli hálózatot. Ennek a hálózatnak a neve (SSID-nek is nevezik: Service Set Identifier, szolgáltatáscsoport azonosító) a vezeték nélküli útválasztótól, modemtől vagy hozzáférési ponttól függ, típus és gyártmány szerint különböző. A nevét gyakran megváltoztathatja, így könnyen azonosíthatja a saját vezeték nélküli hálózatát. 191

5 Biztonság A vezeték nélküli hálózat rádiójelekhez hasonlítható. Egy otthoni hálózatnak viszont nincs túl nagy hatósugara. Egy otthoni hálózat hatósugara általában méter. Ezért az ön hálózatát a szomszédok vagy arrajárók is használni tudják. Az ön internet kapcsolatát felhasználva büntetlenül böngészhetnek a neten, esetleg hozzáférhetnek megosztott mappáihoz vagy fájlaihoz. Vezeték nélküli hálózatát ezért ajánlatos biztonságossá tenni. A biztonságot az adást végző készüléken kell beállítani. Ez legtöbbször a vezeték nélküli útválasztó, modem vagy hozzáférési pont. WEP vagy WPA biztonsági kóddal a hálózatot biztonságossá teheti. Ezt a kódot hálózati kulcsnak is nevezik. Vigye be a kódot minden számítógépbe, amelyet a biztonságos hálózatra kíván csatlakoztatni. A hálózatot csak ezzel a kóddal érheti el. Ha az útválasztóba vagy a modembe sajátmaga nem vitte be a kódot, kérje meg arra a beüzemelőt, a gyártót, a szállítót, vagy a kód szállítóját. A számítógép csatlakoztatása a vezeték nélküli hálózatra Az 54 Mb/mp sebességű Sweex vezeték nélküli LAN PCI kártya illesztőprogramjainak telepítése után csatlakoztathatja a számítógépet a vezeték nélküli hálózatra. Ennek módját az alábbiakban megadjuk: Windows XP A képernyő jobb alsó sarkában kattintson jobb egérgombbal a vezeték nélküli kapcsolat ikonjára, majd válassza a View Available Wireless Networks (Minden elérhető vezeték nélküli kapcsolat megjelenítése) opcióra. Ebben az ablakban a számítógép által megtalált vezeték nélküli hálózatokat fogja látni. Példánkban az RMA-test, Sweex és BLASTER hálózatokat találta meg a számítógép.önnél más hálózatokat fog találni, mint amelyek képünkön szerepelnek. Ha a bal oldali oszlop Refresh network list (Hálózatlista frissítése) elemére kattint, a számítógép tovább keresi az elérhető hálózatokat. Így az aktuális legfrissebb állapotot fogja látni. 192

6 A Sweex nevű hálózat nem védett hálózat. Biztonsági kód nélkül is csatlakoztathatja hozzá a számítógépet. A BLASTER hálózat el van látva biztonsági védelemmel. Erre csak biztonsági kóddal csatlakozhat. Ha nem jelenik meg a hálózatlista, hanem egy üzenet arról értesíti, hogy hálózat nem található, ellenőrizze, be van-e kapcsolva a vezeték nélküli útválasztó, a modem vagy a hozzáférési pont, illetve nincsenek-e túl messze a számítógéptől. Ha olyan üzenetet kap, amely szerint a vezeték nélküli kapcsolat nem konfigurálható, mert azt más program használja, kapcsolja ki ezt a szoftvert, és végezze el az előző lépést. A megtalált hálózatok valamelyikére a Connect (Csatlakozás) gombbal csatlakozhat. Ez az üzenet akkor jelenik meg, amikor nem védett hálózatra csatlakozik. Kattintson a Connect Anyway (Csatlakozás mégis) gombra. Ez az ablak akkor jelenik meg, amikor védett hálózatra csatlakozik. A rendszer itt kéri a biztonsági kódot. Hálózati kulcsnak is nevezik. Vigye be a hálózati kulcsot mindkét sorba, és kattintson a Connect (Csatlakozás) gombra. Ha a vezeték nélküli hálózattal a kapcsolat sikeresen létrejött, néhány pillanattal később a Connected (Csatlakozva) tartalmú üzenet jelenik meg. Vezeték nélküli hálózata most már működőképes. Ha a bevitt hálózati kulcs helytelen, egy előugró ablakban a következő üzenet jelenik meg: Limited or no connection possibilities (Csatlakozás nem vagy csak korlátozottan lehetséges). Ilyenkor nincs jó vezeték nélküli kapcsolata. Ellenőrizze a hálózati kulcsot. Ellenőrizze a vezeték nélküli útválasztót, a modemet vagy a hozzáférési pontot, amelyiknek IP címet kell adnia a számítógéphez. Ez egyedi szám, minden hálózaton működő számítógéphez elengedhetetlen. A számítógép legtöbbször automatikusan kap IP címet. A számítógép beállításait is ellenőrizze. 193

7 Windows Vista A képernyő bal alsó sarkában kattintson a Start menüre. Innen lépjen a Control Panel"-re (Vezérlőpult). Válassza a View network status and tasks (A hálózat állapota és feladatok megjelenítése) opciót. A bal oldali oszlopban válassza a Manage network connections (Hálózati kapcsolatok kezelése) elemet. Jobb egérgombbal kattintson a Wireless Network connection (Vezeték nélküli hálózati kapcsolat) elemre, és válassza a Connect/ Disconnect (Csatlakozás/Leválasztás) gombot. Válassza ki a hálózatot, és kattintson a Connect (Csatlakozás) gombra. Amikor a rendszer kéri, vigye be a csatlakozáshoz szükséges biztonsági kódot. Ezzel rácsatlakozott a hálózatra. 194

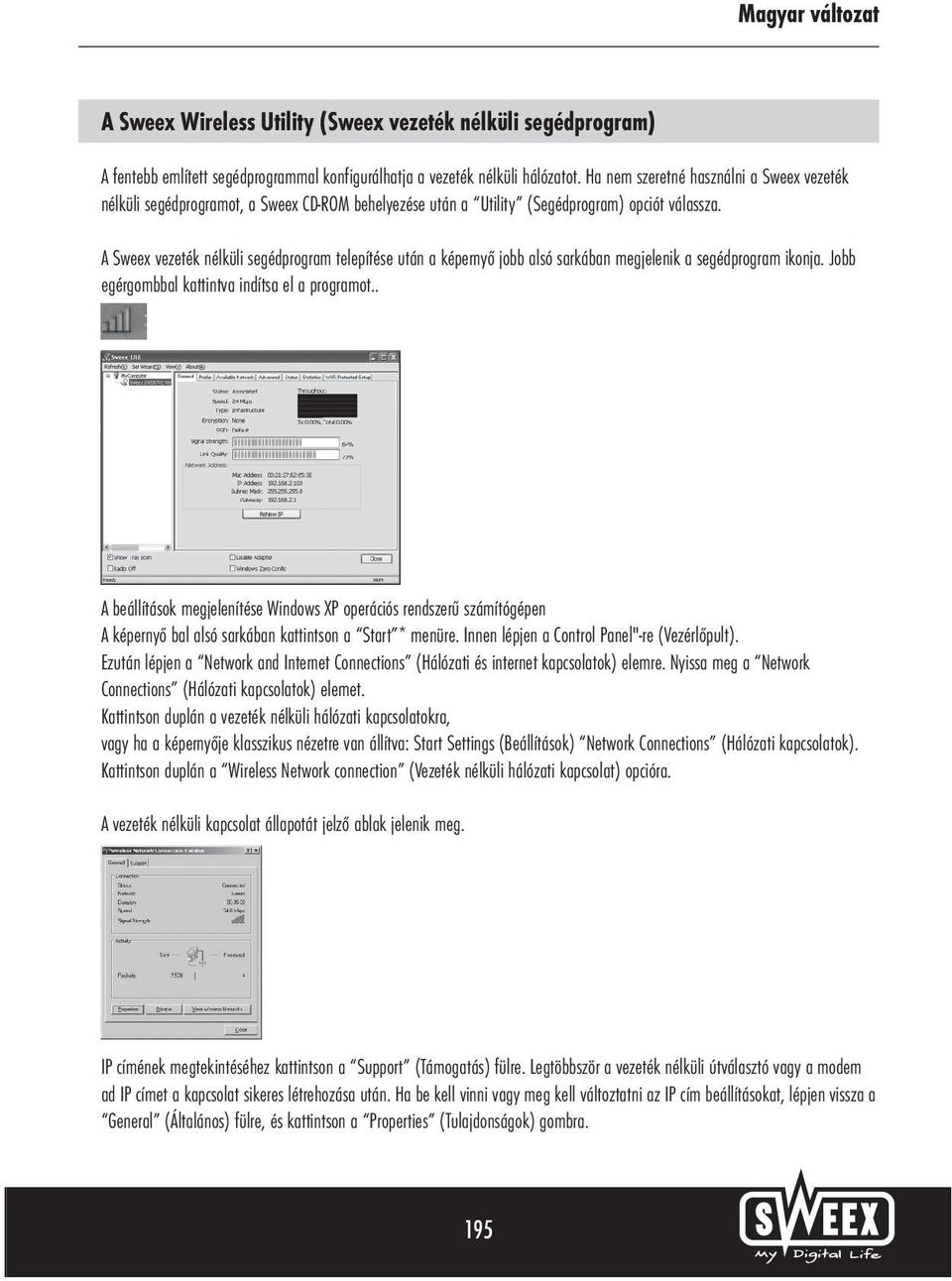

8 A Sweex Wireless Utility (Sweex vezeték nélküli segédprogram) A fentebb említett segédprogrammal konfigurálhatja a vezeték nélküli hálózatot. Ha nem szeretné használni a Sweex vezeték nélküli segédprogramot, a Sweex CD-ROM behelyezése után a Utility (Segédprogram) opciót válassza. A Sweex vezeték nélküli segédprogram telepítése után a képernyő jobb alsó sarkában megjelenik a segédprogram ikonja. Jobb egérgombbal kattintva indítsa el a programot.. A beállítások megjelenítése Windows XP operációs rendszerű számítógépen A képernyő bal alsó sarkában kattintson a Start * menüre. Innen lépjen a Control Panel"-re (Vezérlőpult). Ezután lépjen a Network and Internet Connections (Hálózati és internet kapcsolatok) elemre. Nyissa meg a Network Connections (Hálózati kapcsolatok) elemet. Kattintson duplán a vezeték nélküli hálózati kapcsolatokra, vagy ha a képernyője klasszikus nézetre van állítva: Start Settings (Beállítások) Network Connections (Hálózati kapcsolatok). Kattintson duplán a Wireless Network connection (Vezeték nélküli hálózati kapcsolat) opcióra. A vezeték nélküli kapcsolat állapotát jelző ablak jelenik meg. IP címének megtekintéséhez kattintson a Support (Támogatás) fülre. Legtöbbször a vezeték nélküli útválasztó vagy a modem ad IP címet a kapcsolat sikeres létrehozása után. Ha be kell vinni vagy meg kell változtatni az IP cím beállításokat, lépjen vissza a General (Általános) fülre, és kattintson a Properties (Tulajdonságok) gombra. 195

9 Válassza az IP cím automatikus lekérését, vagy írja be a használni kívánt IP címet. A beállításokat az OK gombbal mentse. A beállítások megjelenítése Windows Vista operációs rendszerű számítógépen A képernyő bal alsó sarkában kattintson a Start * menüre. Innen lépjen a Control Panel"-re (Vezérlőpult). Control Panel (Vezérlőpult) Válassza a View network status and tasks (A hálózat állapota és feladatok megjelenítése) opciót. A bal oldali oszlopban válassza a Manage network connections (Hálózati kapcsolatok kezelése) elemet. Jobb egérgombbal kattintson a Wireless Network connection (Vezeték nélküli hálózati kapcsolat) elemre, és válassza a Status (Állapot) gombot. A vezeték nélküli kapcsolat állapotát jelző ablak jelenik meg. IP címének megtekintéséhez kattintson a Support (Támogatás) fülre. Legtöbbször a vezeték nélküli útválasztó vagy a modem ad IP címet a kapcsolat sikeres létrehozása után. Ha a Status (Állapot) gomb nem választható ki, nincs kapcsolat. Ilyenkor válassza a Connect/ Disconnect (Csatlakozás/ Leválasztás) gombot. Lásd A számítógép csatlakoztatása a vezeték nélküli hálózatra című fejezetet. IP cím konfigurálása Vista operációs rendszeren Ha be kell vinni vagy meg kell változtatni az IP cím beállításokat, lépjen vissza a General (Általános) fülre, és kattintson a Properties (Tulajdonságok) gombra. 196

10 Válassza az Internet Protocol version 4 (TCP/IPv4) elemet, és jelölje ki a Properties (Tulajdonságok) opciót. Válassza az IP cím automatikus lekérését, vagy írja be a használni kívánt IP címet. A beállításokat az OK gombbal mentse. Jótállás A legtöbb Sweex termékre 3 év jótállás érvényes. Grafikus kártyákra és szórakoztató elektronikai termékekre a Sweex 2 év jótállást vállal. A mellékelt szoftverhez, akkumulátorokhoz és elemekhez nem biztosítunk támogatást vagy jótállást. Jótállási ügyek intézése csak abban a kereskedelmi egységben lehetséges, ahol a terméket vásárolták. A kézikönyvünkben említett minden márkanév és a hozzájuk kapcsolódó jogok azok jogos birtokosainak tulajdonát képezik. 197
