Escort-FL/FC TDVR-04. Videó felvevő és lejátszó készülék. Felhasználói leírás a rendszer közvetlen kezeléséhez

Átírás

1 Escort-FL/FC TDVR-04 Videó felvevő és lejátszó készülék Felhasználói leírás a rendszer közvetlen kezeléséhez Trinus Systems, Inc. 1

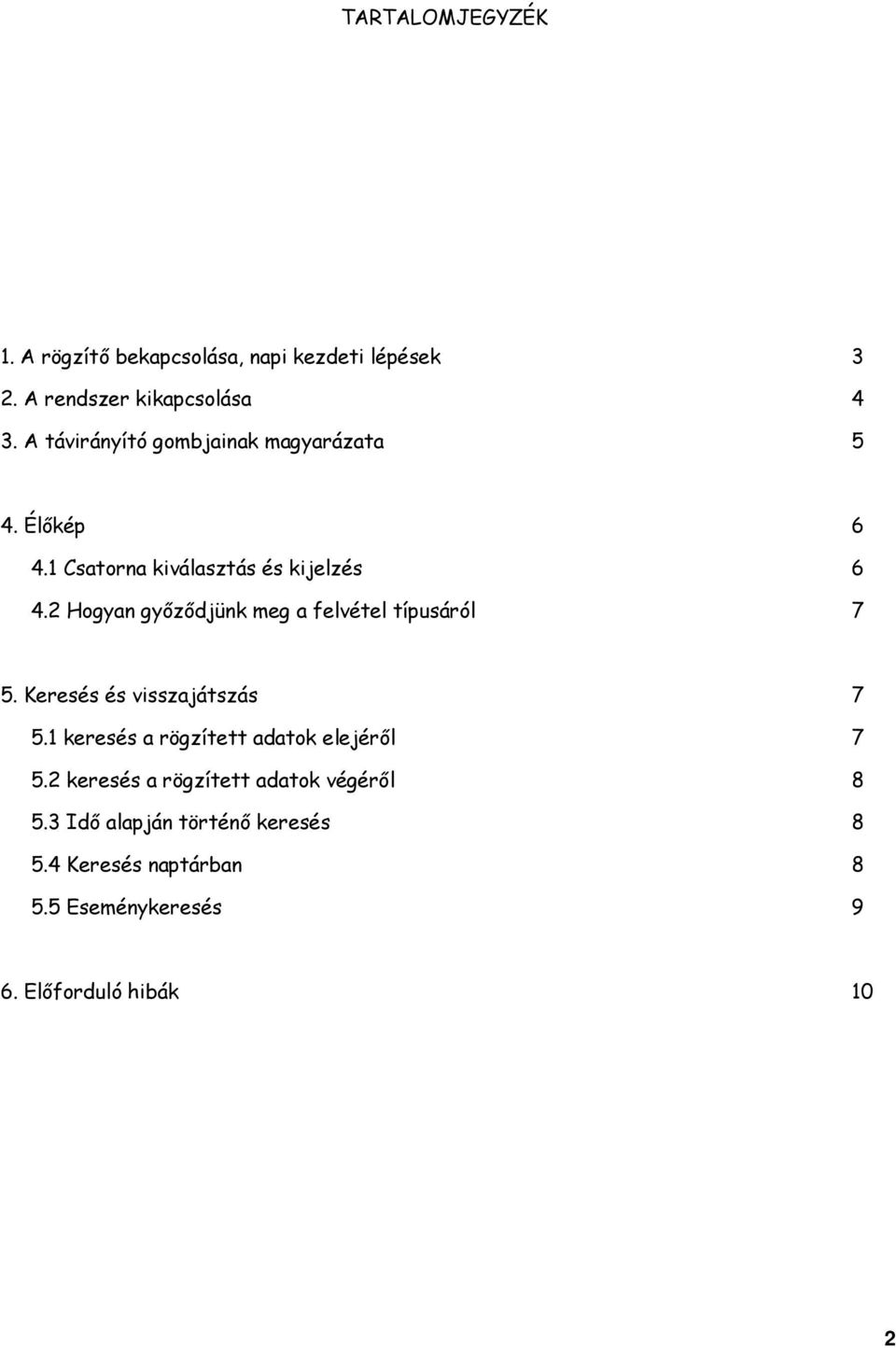

2 TARTALOMJEGYZÉK 1. A rögzítő bekapcsolása, napi kezdeti lépések 3 2. A rendszer kikapcsolása 4 3. A távirányító gombjainak magyarázata 5 4. Élőkép Csatorna kiválasztás és kijelzés Hogyan győződjünk meg a felvétel típusáról 7 5. Keresés és visszajátszás keresés a rögzített adatok elejéről keresés a rögzített adatok végéről Idő alapján történő keresés Keresés naptárban Eseménykeresés 9 6. Előforduló hibák 10 2

3 1. A rögzítő bekapcsolása, napi kezdeti lépések Nyissuk ki a rögzítő ajtaját a kulccsal, és helyezzük be a CF memória kártyát. Új CF memória kártya esetén használat előtt FAT 32 formátum szerint meg kell formázni azt. CSAK 18MB/SEC.-OS, VAGY ANNÁL NAGYOBB ÍRÁSI/OLVASÁSI SEBESSÉGGEL RENDELKEZŐ CF MEMÓRIAKÁRTYÁT ALKALMAZZUNK!!! A memória kártya behelyezése. A csomag nem tartalmazza a memória kártyát. Amennyiben nagyobb kapacitású kártyát szeretne behelyezni 8 GB-nál, a gyártó az ACE és TRANSEND kártyákat ajánlja, amelyek garantáltan kompatibilisek a rögzítővel. Helyezzük táp alá a rendszert. Kapcsoljuk be a főkapcsolókat, amelyeket a rögzítő ajtaja alatt, illetve az irányító panelen találhatunk. A tápaláhelyezést követően a szoftver automatikusan betöltődik és az alábbi szöveg jelenik meg a kijelzőn. 3

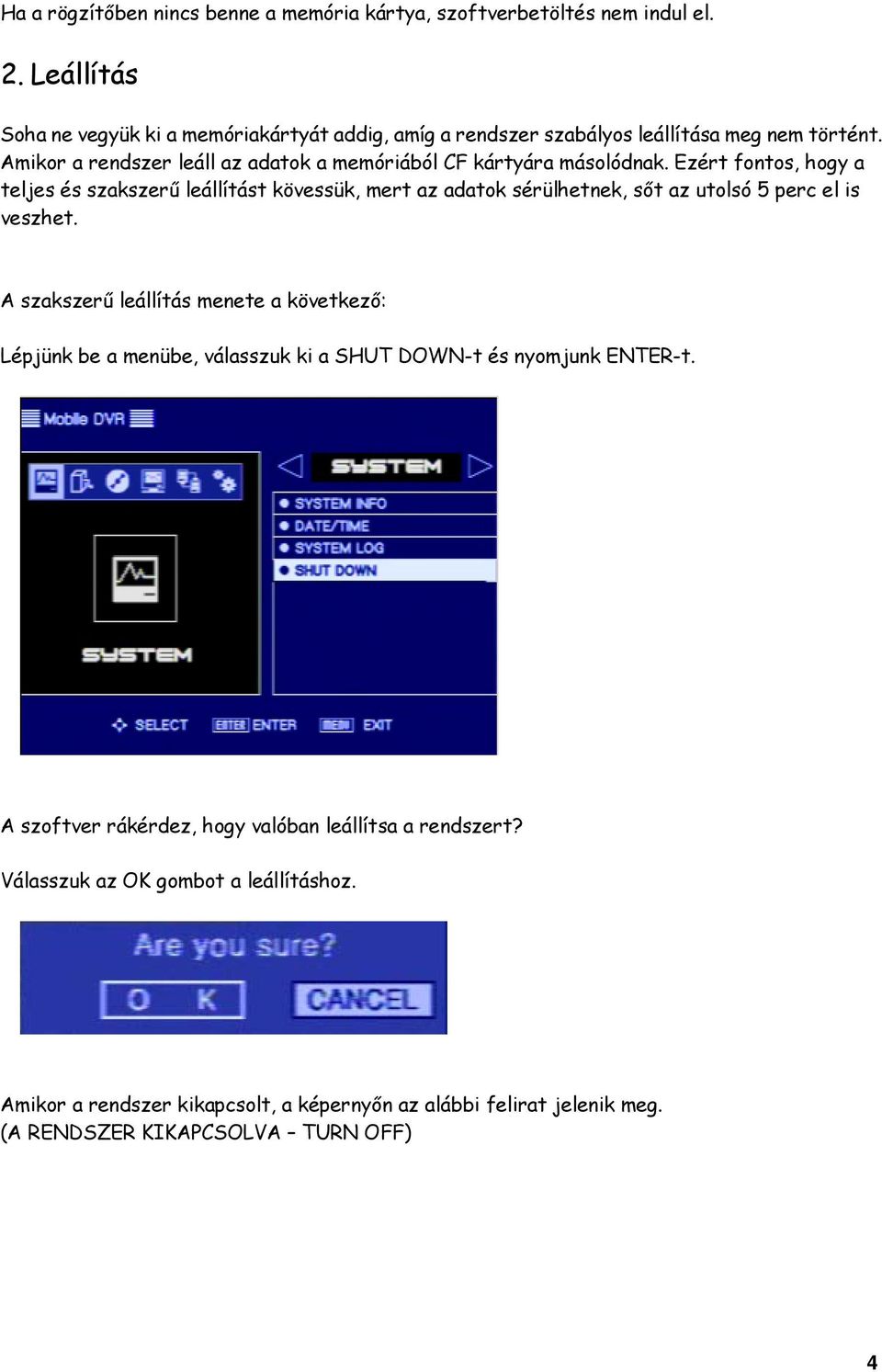

4 Ha a rögzítőben nincs benne a memória kártya, szoftverbetöltés nem indul el. 2. Leállítás Soha ne vegyük ki a memóriakártyát addig, amíg a rendszer szabályos leállítása meg nem történt. Amikor a rendszer leáll az adatok a memóriából CF kártyára másolódnak. Ezért fontos, hogy a teljes és szakszerű leállítást kövessük, mert az adatok sérülhetnek, sőt az utolsó 5 perc el is veszhet. A szakszerű leállítás menete a következő: Lépjünk be a menübe, válasszuk ki a SHUT DOWN-t és nyomjunk ENTER-t. A szoftver rákérdez, hogy valóban leállítsa a rendszert? Válasszuk az OK gombot a leállításhoz. Amikor a rendszer kikapcsolt, a képernyőn az alábbi felirat jelenik meg. (A RENDSZER KIKAPCSOLVA TURN OFF) 4

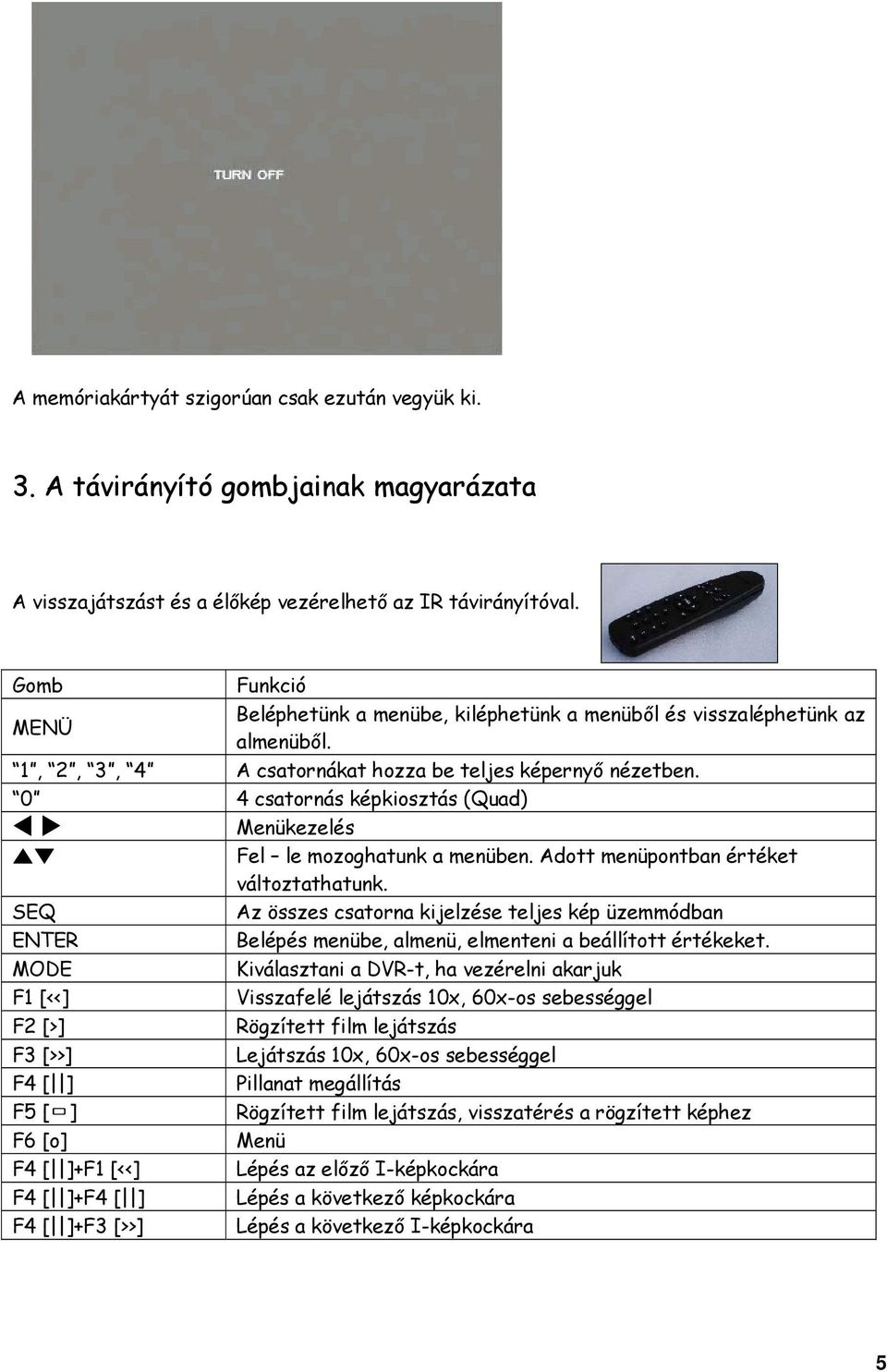

5 A memóriakártyát szigorúan csak ezután vegyük ki. 3. A távirányító gombjainak magyarázata A visszajátszást és a élőkép vezérelhető az IR távirányítóval. Gomb Funkció MENÜ Beléphetünk a menübe, kiléphetünk a menüből és visszaléphetünk az almenüből. 1, 2, 3, 4 A csatornákat hozza be teljes képernyő nézetben. 0 4 csatornás képkiosztás (Quad) Menükezelés Fel le mozoghatunk a menüben. Adott menüpontban értéket változtathatunk. SEQ Az összes csatorna kijelzése teljes kép üzemmódban ENTER Belépés menübe, almenü, elmenteni a beállított értékeket. MODE Kiválasztani a DVR-t, ha vezérelni akarjuk F1 [<<] Visszafelé lejátszás 10x, 60x-os sebességgel F2 [>] Rögzített film lejátszás F3 [>>] Lejátszás 10x, 60x-os sebességgel F4 [ ] Pillanat megállítás F5 [ㅁ] Rögzített film lejátszás, visszatérés a rögzített képhez F6 [o] Menü F4 [ ]+F1 [<<] Lépés az előző I-képkockára F4 [ ]+F4 [ ] Lépés a következő képkockára F4 [ ]+F3 [>>] Lépés a következő I-képkockára 5

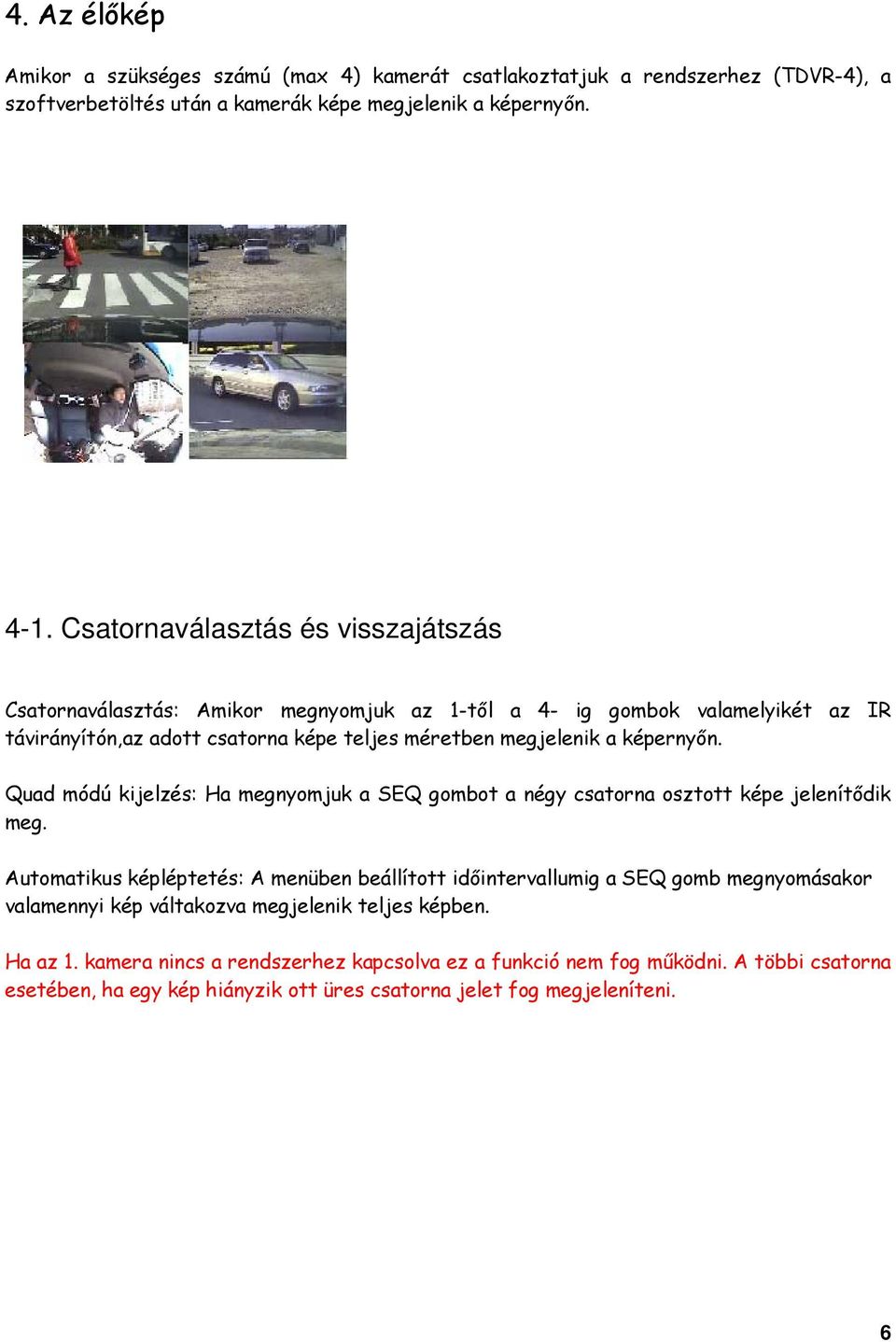

6 4. Az élőkép Amikor a szükséges számú (max 4) kamerát csatlakoztatjuk a rendszerhez (TDVR-4), a szoftverbetöltés után a kamerák képe megjelenik a képernyőn Csatornaválasztás és visszajátszás Csatornaválasztás: Amikor megnyomjuk az 1-től a 4- ig gombok valamelyikét az IR távirányítón,az adott csatorna képe teljes méretben megjelenik a képernyőn. Quad módú kijelzés: Ha megnyomjuk a SEQ gombot a négy csatorna osztott képe jelenítődik meg. Automatikus képléptetés: A menüben beállított időintervallumig a SEQ gomb megnyomásakor valamennyi kép váltakozva megjelenik teljes képben. Ha az 1. kamera nincs a rendszerhez kapcsolva ez a funkció nem fog működni. A többi csatorna esetében, ha egy kép hiányzik ott üres csatorna jelet fog megjeleníteni. 6

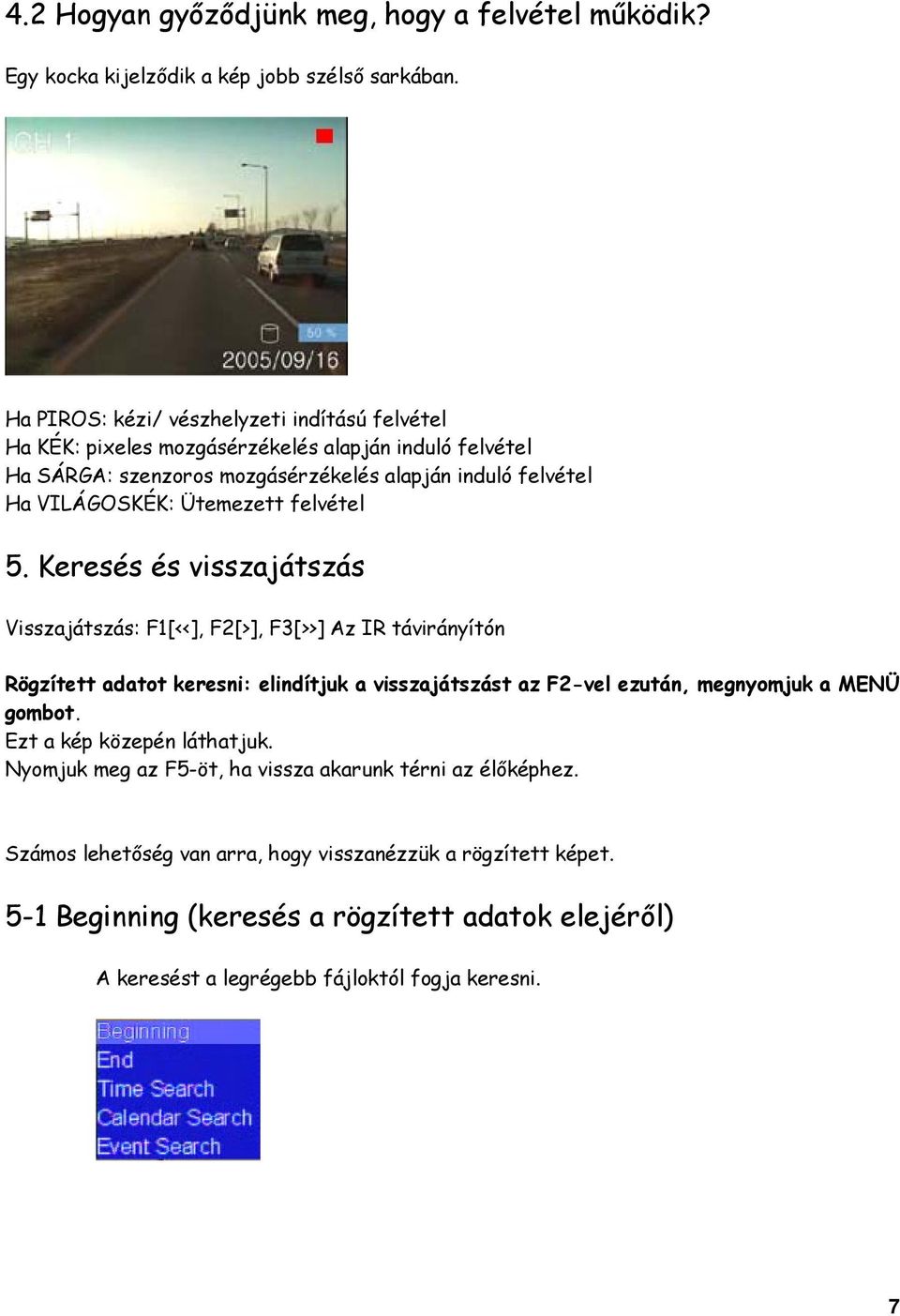

7 4.2 Hogyan győződjünk meg, hogy a felvétel működik? Egy kocka kijelződik a kép jobb szélső sarkában. Ha PIROS: kézi/ vészhelyzeti indítású felvétel Ha KÉK: pixeles mozgásérzékelés alapján induló felvétel Ha SÁRGA: szenzoros mozgásérzékelés alapján induló felvétel Ha VILÁGOSKÉK: Ütemezett felvétel 5. Keresés és visszajátszás Visszajátszás: F1[<<], F2[>], F3[>>] Az IR távirányítón Rögzített adatot keresni: elindítjuk a visszajátszást az F2-vel ezután, megnyomjuk a MENÜ gombot. Ezt a kép közepén láthatjuk. Nyomjuk meg az F5-öt, ha vissza akarunk térni az élőképhez. Számos lehetőség van arra, hogy visszanézzük a rögzített képet. 5-1 Beginning (keresés a rögzített adatok elejéről) A keresést a legrégebb fájloktól fogja keresni. 7

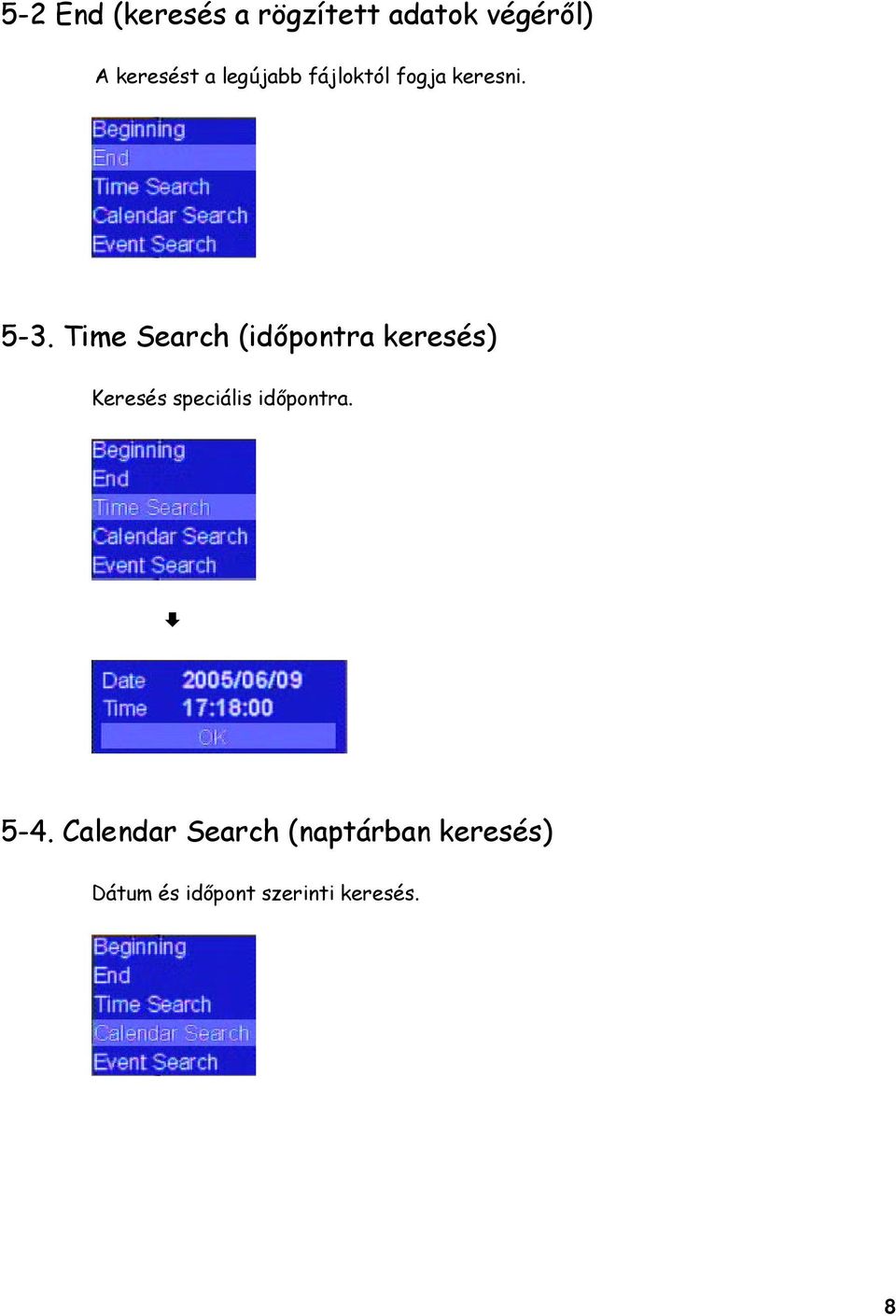

8 5-2 End (keresés a rögzített adatok végéről) A keresést a legújabb fájloktól fogja keresni Time Search (időpontra keresés) Keresés speciális időpontra Calendar Search (naptárban keresés) Dátum és időpont szerinti keresés. 8

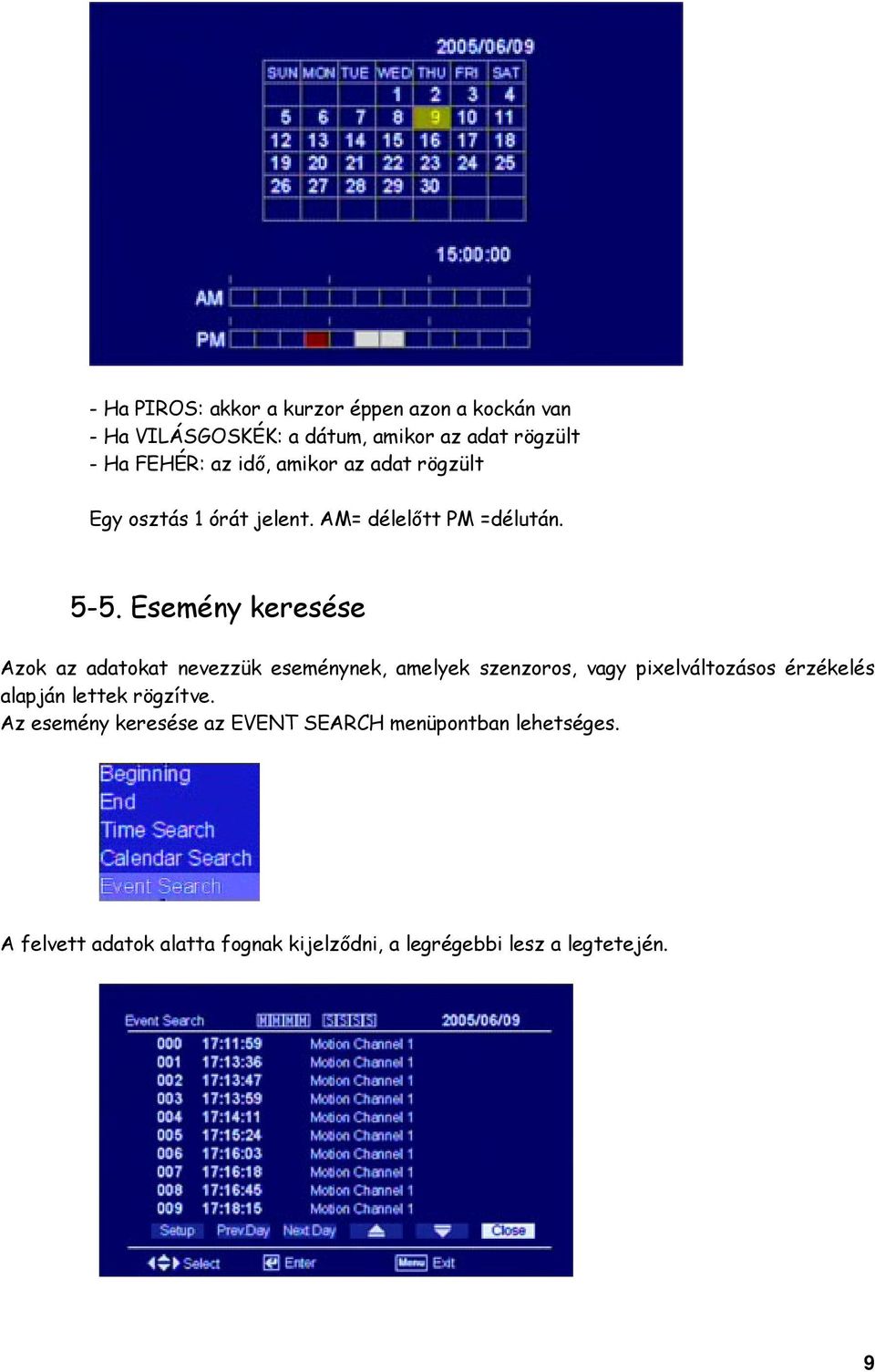

9 - Ha PIROS: akkor a kurzor éppen azon a kockán van - Ha VILÁSGOSKÉK: a dátum, amikor az adat rögzült - Ha FEHÉR: az idő, amikor az adat rögzült Egy osztás 1 órát jelent. AM= délelőtt PM =délután Esemény keresése Azok az adatokat nevezzük eseménynek, amelyek szenzoros, vagy pixelváltozásos érzékelés alapján lettek rögzítve. Az esemény keresése az EVENT SEARCH menüpontban lehetséges. A felvett adatok alatta fognak kijelződni, a legrégebbi lesz a legtetején. 9
