1 A számítógépes adatgyűjtő program használata I. Bekapcsolás 1. Az elosztó szekrényen lévő főkapcsoló felkapcsolásával helyezzük a Sütő berendezést feszültség alá! 2. Vezérlés be feliratú nyomógombot ütközésig benyomni! 3. Számítógép Start feliratú nyomógombbal indítsuk el az adatgyűjtő számítógépet. 4. Várjunk kb. 1-2 percet, amíg a Windows teljesen feláll. 5. Amint elindult a Windows, indítsuk el az adatgyűjtő programot az indítóikonra duplán kattintva. 6. Amint az adatgyűjtő program elindul, automatikusan betölti az utoljára használt recept legutoljára elmentett változatát! Figyelem: Ilyenkor a hőfokszabályzók még nem kapják meg a receptben lévő hőmérséklet értékeket, ahhoz, hogy ez megtörténjen el kell indítani az adatgyűjtést a Run (7.) ikonra kattintva. 7. Kívánt recept betöltése. Számítógépes adatgyűjtő program ismertető v1.1 1

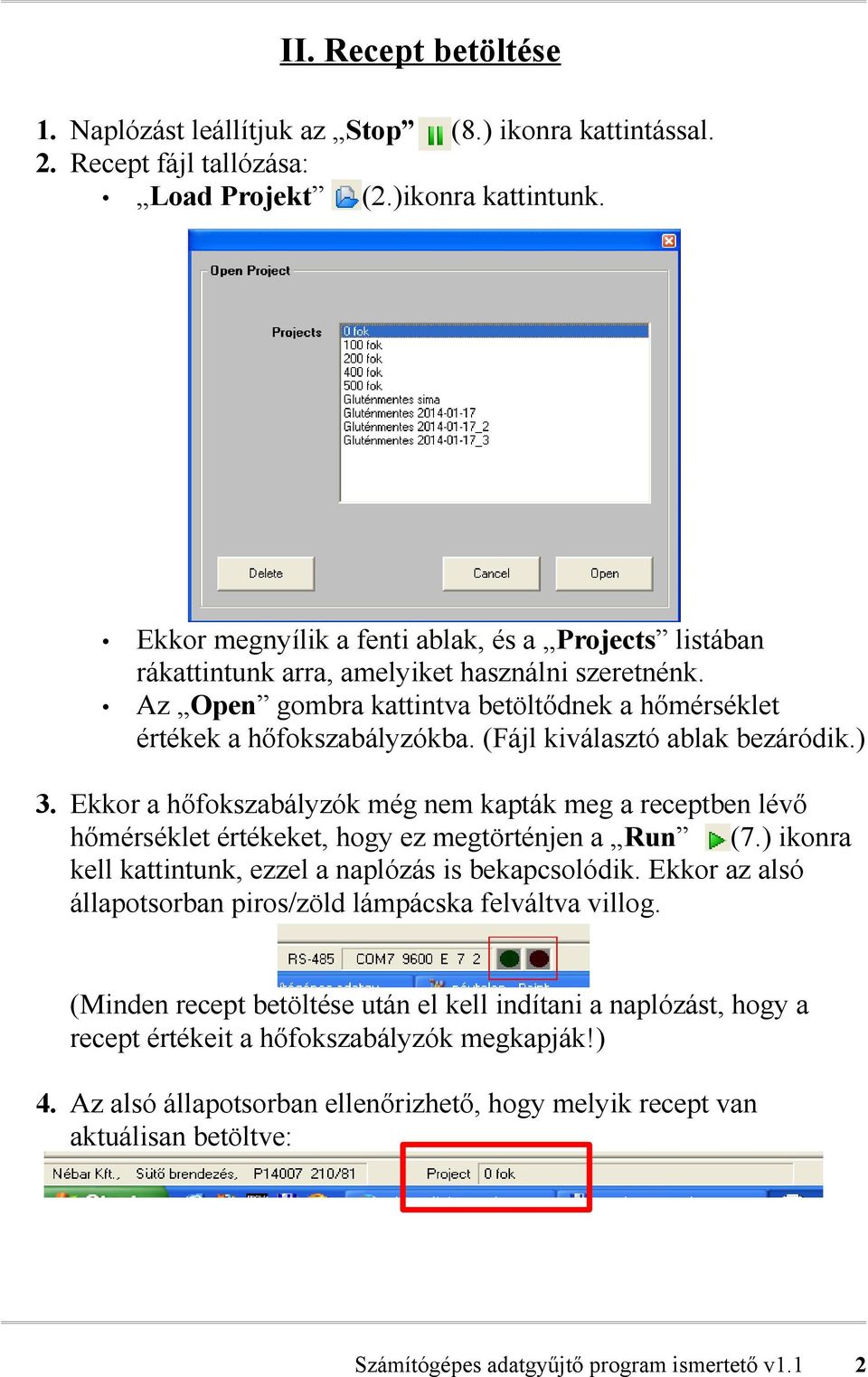

2 II. Recept betöltése 1. Naplózást leállítjuk az Stop (8.) ikonra kattintással. 2. Recept fájl tallózása: Load Projekt (2.)ikonra kattintunk. Ekkor megnyílik a fenti ablak, és a Projects listában rákattintunk arra, amelyiket használni szeretnénk. Az Open gombra kattintva betöltődnek a hőmérséklet értékek a hőfokszabályzókba. (Fájl kiválasztó ablak bezáródik.) 3. Ekkor a hőfokszabályzók még nem kapták meg a receptben lévő hőmérséklet értékeket, hogy ez megtörténjen a Run (7.) ikonra kell kattintunk, ezzel a naplózás is bekapcsolódik. Ekkor az alsó állapotsorban piros/zöld lámpácska felváltva villog. (Minden recept betöltése után el kell indítani a naplózást, hogy a recept értékeit a hőfokszabályzók megkapják!) 4. Az alsó állapotsorban ellenőrizhető, hogy melyik recept van aktuálisan betöltve: Számítógépes adatgyűjtő program ismertető v1.1 2

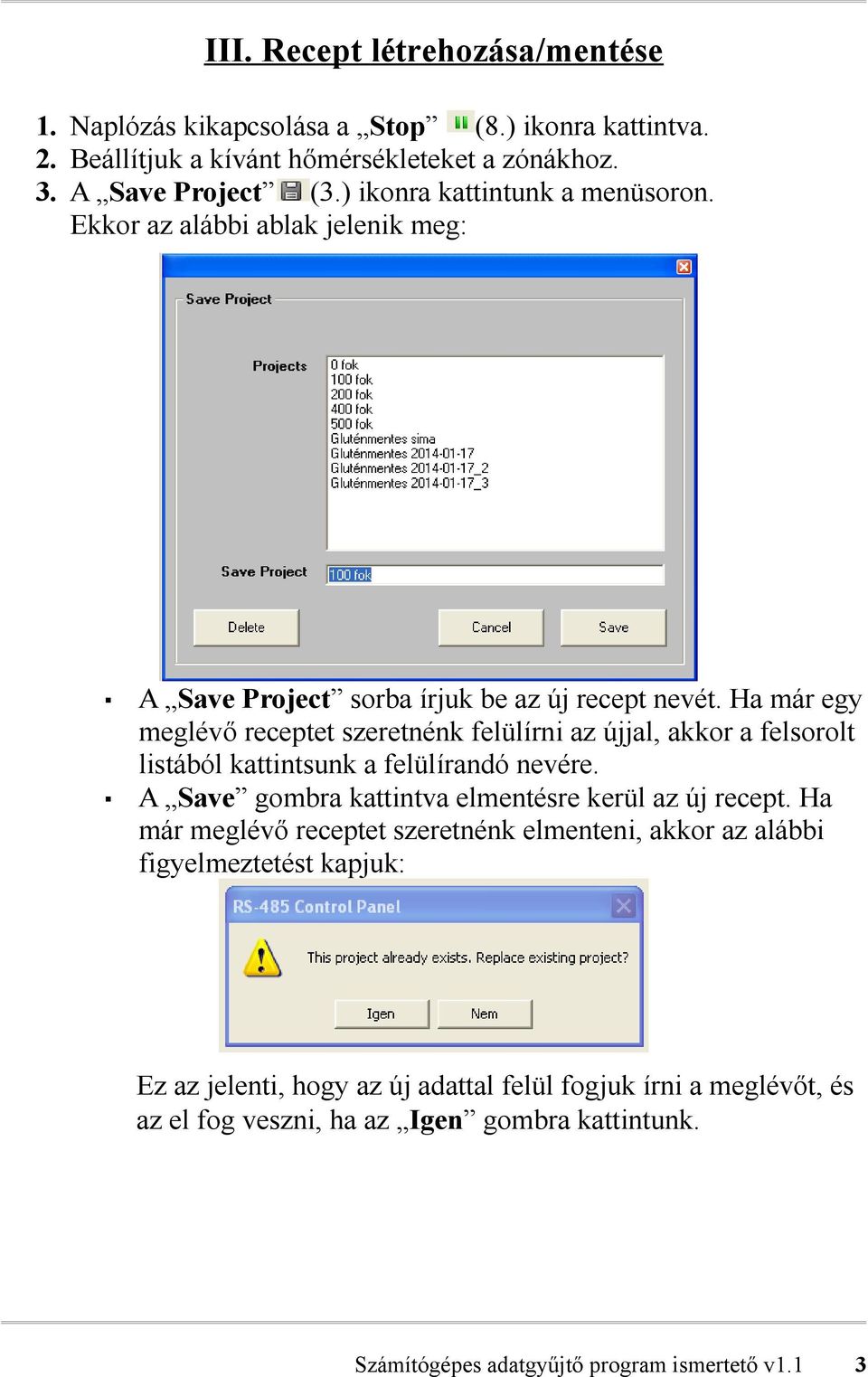

3 III. Recept létrehozása/mentése 1. Naplózás kikapcsolása a Stop (8.) ikonra kattintva. 2. Beállítjuk a kívánt hőmérsékleteket a zónákhoz. 3. A Save Project (3.) ikonra kattintunk a menüsoron. Ekkor az alábbi ablak jelenik meg: A Save Project sorba írjuk be az új recept nevét. Ha már egy meglévő receptet szeretnénk felülírni az újjal, akkor a felsorolt listából kattintsunk a felülírandó nevére. A Save gombra kattintva elmentésre kerül az új recept. Ha már meglévő receptet szeretnénk elmenteni, akkor az alábbi figyelmeztetést kapjuk: Ez az jelenti, hogy az új adattal felül fogjuk írni a meglévőt, és az el fog veszni, ha az Igen gombra kattintunk. Számítógépes adatgyűjtő program ismertető v1.1 3

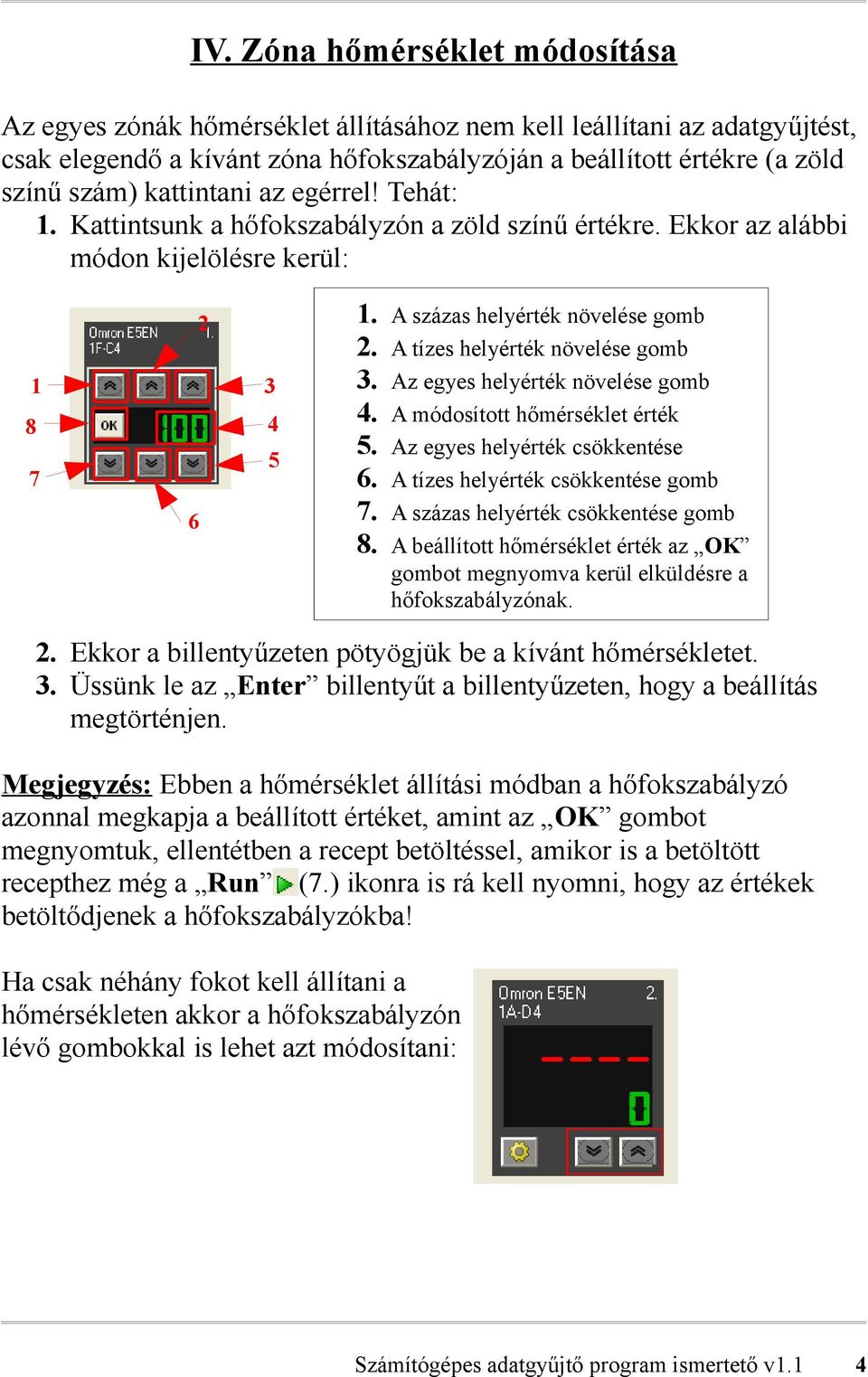

4 IV. Zóna hőmérséklet módosítása Az egyes zónák hőmérséklet állításához nem kell leállítani az adatgyűjtést, csak elegendő a kívánt zóna hőfokszabályzóján a beállított értékre (a zöld színű szám) kattintani az egérrel! Tehát: 1. Kattintsunk a hőfokszabályzón a zöld színű értékre. Ekkor az alábbi módon kijelölésre kerül: A százas helyérték növelése gomb 2. A tízes helyérték növelése gomb 3. Az egyes helyérték növelése gomb 4. A módosított hőmérséklet érték 5. Az egyes helyérték csökkentése 6. A tízes helyérték csökkentése gomb 7. A százas helyérték csökkentése gomb 8. A beállított hőmérséklet érték az OK gombot megnyomva kerül elküldésre a hőfokszabályzónak. 2. Ekkor a billentyűzeten pötyögjük be a kívánt hőmérsékletet. 3. Üssünk le az Enter billentyűt a billentyűzeten, hogy a beállítás megtörténjen. Megjegyzés: Ebben a hőmérséklet állítási módban a hőfokszabályzó azonnal megkapja a beállított értéket, amint az OK gombot megnyomtuk, ellentétben a recept betöltéssel, amikor is a betöltött recepthez még a Run (7.) ikonra is rá kell nyomni, hogy az értékek betöltődjenek a hőfokszabályzókba! Ha csak néhány fokot kell állítani a hőmérsékleten akkor a hőfokszabályzón lévő gombokkal is lehet azt módosítani: Számítógépes adatgyűjtő program ismertető v1.1 4

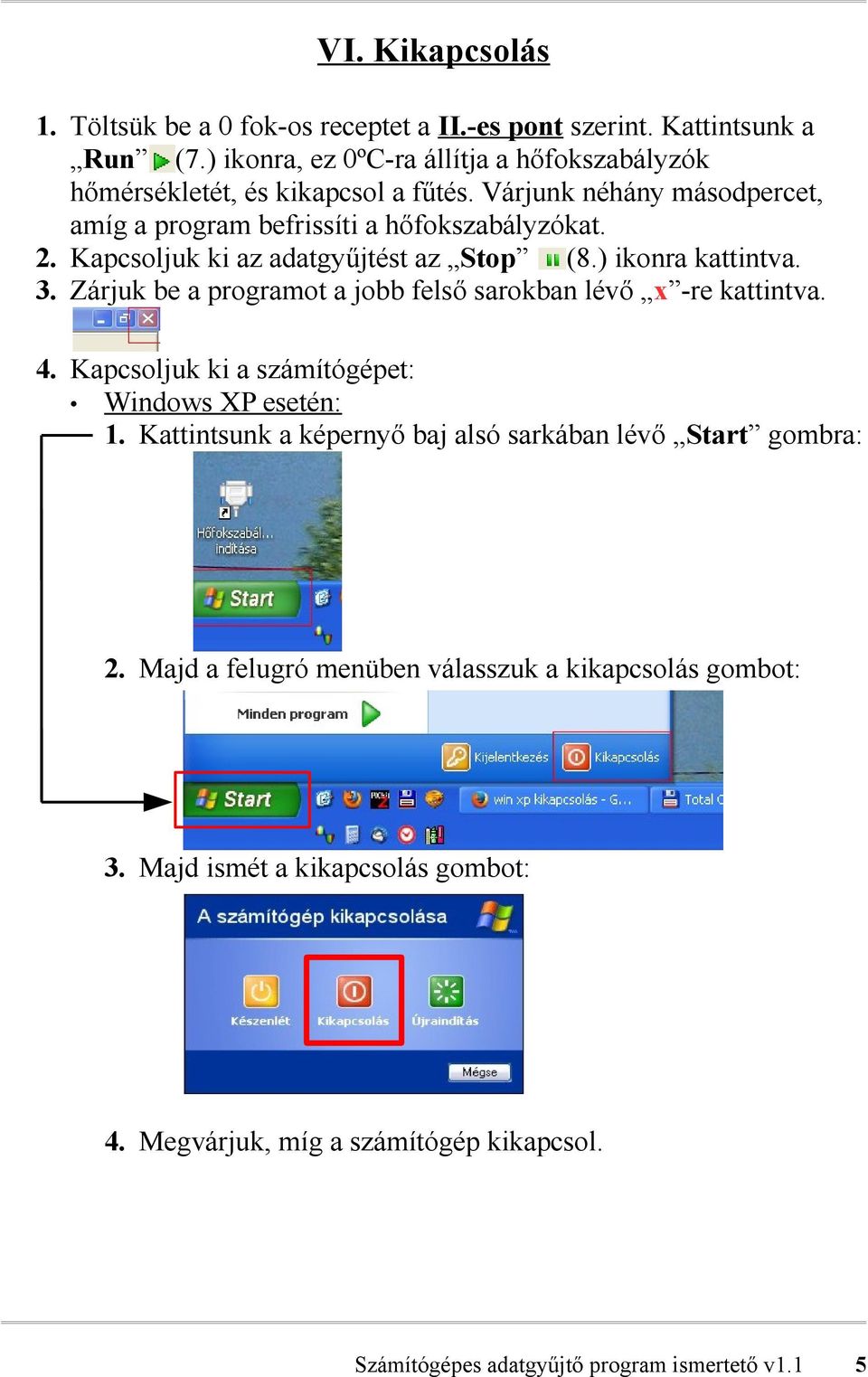

5 VI. Kikapcsolás 1. Töltsük be a 0 fok-os receptet a II.-es pont szerint. Kattintsunk a Run (7.) ikonra, ez 0ºC-ra állítja a hőfokszabályzók hőmérsékletét, és kikapcsol a fűtés. Várjunk néhány másodpercet, amíg a program befrissíti a hőfokszabályzókat. 2. Kapcsoljuk ki az adatgyűjtést az Stop (8.) ikonra kattintva. 3. Zárjuk be a programot a jobb felső sarokban lévő x -re kattintva. 4. Kapcsoljuk ki a számítógépet: Windows XP esetén: 1. Kattintsunk a képernyő baj alsó sarkában lévő Start gombra: 2. Majd a felugró menüben válasszuk a kikapcsolás gombot: 3. Majd ismét a kikapcsolás gombot: 4. Megvárjuk, míg a számítógép kikapcsol. Számítógépes adatgyűjtő program ismertető v1.1 5

6 Windows 7 esetén: 1. Rákattintunk a bal alsó sarokban lévő ikonra: 2. Kattintsunk a leállítás gombra: 3. Várjuk meg, amíg a számítógép kikapcsol. 5. Megvárjuk, míg legalább 150ºC alá csökkenek a hőmérsékletek. Ekkor kikapcsolható a szalag is. 6. Főkapcsolók lekapcsolása, sütő berendezés áramtalanítása. Számítógépes adatgyűjtő program ismertető v1.1 6
