1 Hogyan kell a projektort használni? Össze- és szétszerelési útmutató. Készítette: Sándor Tibor NYME MÉK

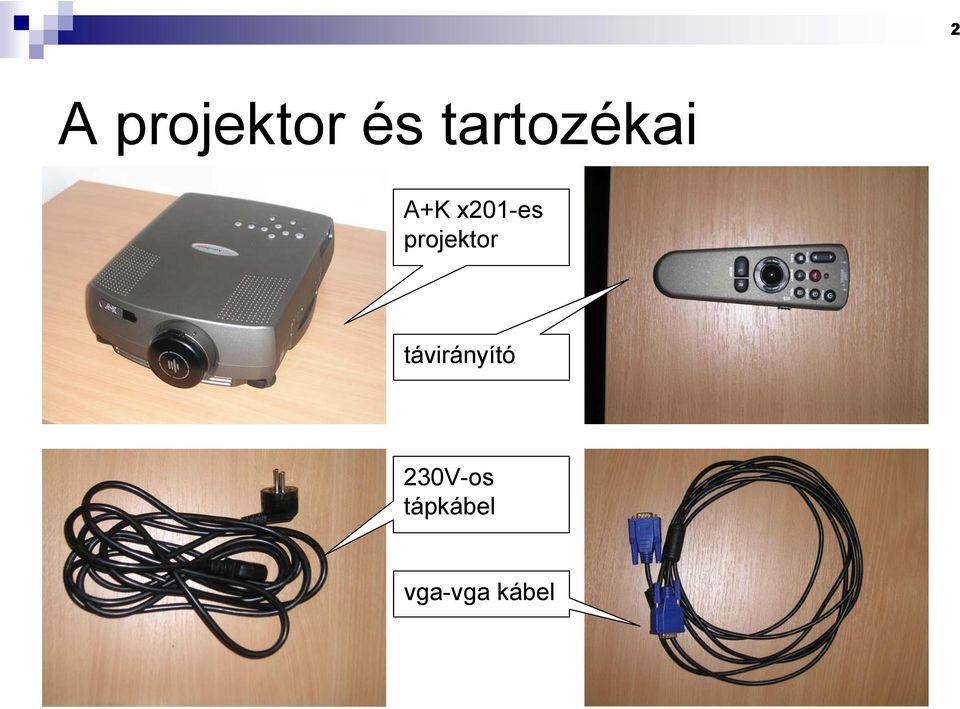

2 2 A projektor és tartozékai A+K x201-es projektor távirányító 230V-os tápkábel vga-vga kábel

3 3 A notebook és tartozékai HP nx9010-es notebook notebook akkumlátor töltő

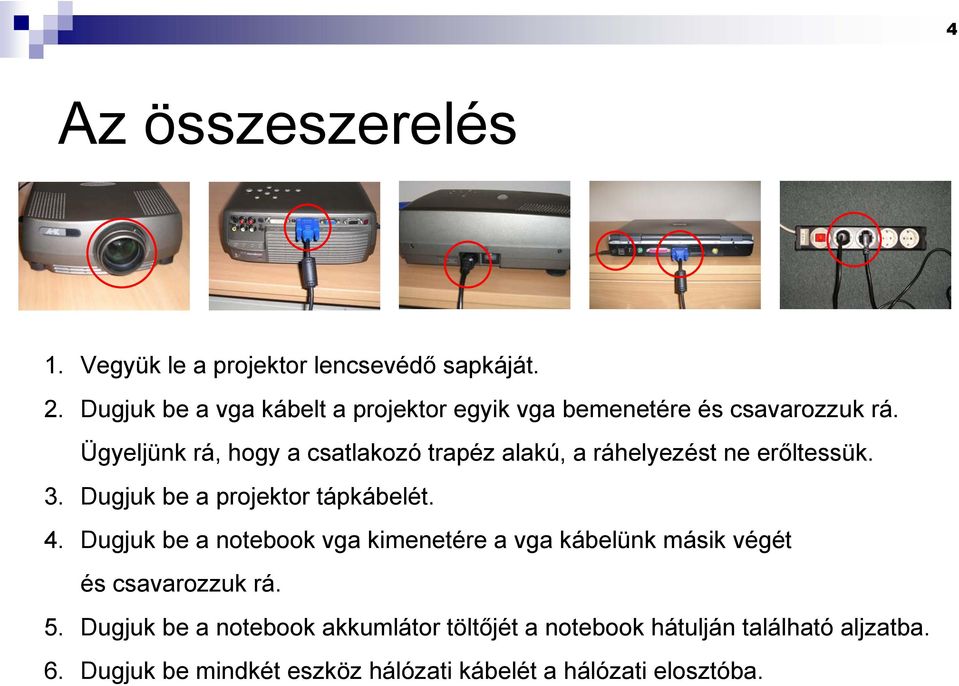

4 4 Az összeszerelés 1. Vegyük le a projektor lencsevédő sapkáját. 2. Dugjuk be a vga kábelt a projektor egyik vga bemenetére és csavarozzuk rá. Ügyeljünk rá, hogy a csatlakozó trapéz alakú, a ráhelyezést ne erőltessük. 3. Dugjuk be a projektor tápkábelét. 4. Dugjuk be a notebook vga kimenetére a vga kábelünk másik végét és csavarozzuk rá. 5. Dugjuk be a notebook akkumlátor töltőjét a notebook hátulján található aljzatba. 6. Dugjuk be mindkét eszköz hálózati kábelét a hálózati elosztóba.

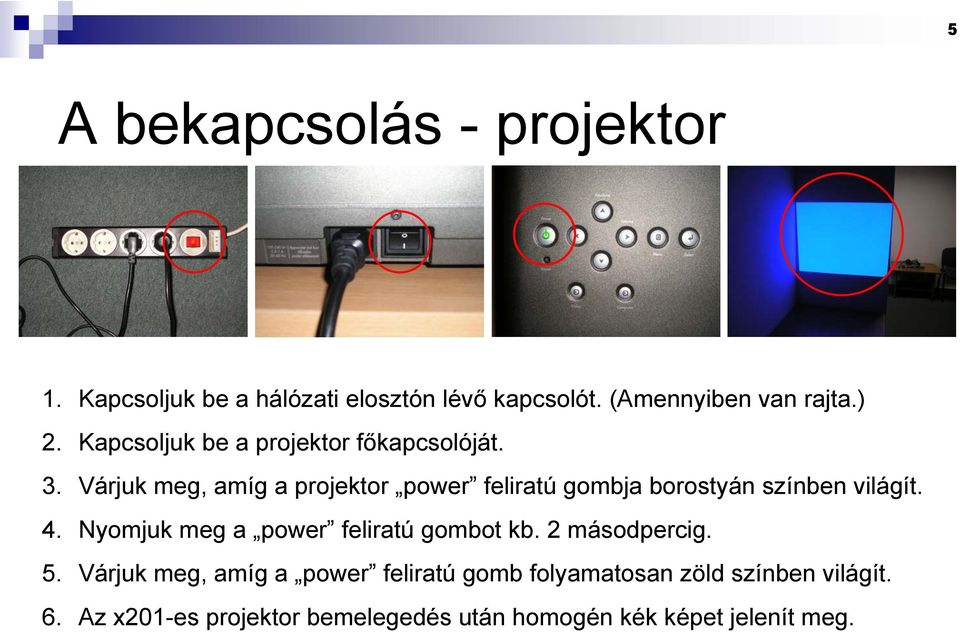

5 5 A bekapcsolás - projektor 1. Kapcsoljuk be a hálózati elosztón lévő kapcsolót. (Amennyiben van rajta.) 2. Kapcsoljuk be a projektor főkapcsolóját. 3. Várjuk meg, amíg a projektor power feliratú gombja borostyán színben világít. 4. Nyomjuk meg a power feliratú gombot kb. 2 másodpercig. 5. Várjuk meg, amíg a power feliratú gomb folyamatosan zöld színben világít. 6. Az x201-es projektor bemelegedés után homogén kék képet jelenít meg.

6 6 A bekapcsolás - notebook 1. Óvatosan húzzuk el a notebook tetejét lezáró reteszt. 2. Nyissuk fel a notebook tetejét. 3. Nyomjuk meg a notebook bekapcsoló gombját kb. 2 másodpercig. 4. A bekapcsoló lámpa kék fényben világít. 5. Várjunk, míg megjelenik az operációs rendszer bejelentkező képernyője. 6. A touchpad használatával válasszuk ki a user felhasználót.

7 7 A rendszer üzemkész Várjuk meg, amíg feláll a rendszer. Ez eltarthat néhány percig. A rendszer üzemkész.

8 8 A prezentáció felmásolása A notebook floppy, CD, DVD és pendrive médiát tud fogadni. Pendrive (másnéven USB kulcs) behelyezése Floppy lemez behelyezése CD/DVD lemez behelyezése

9 9 A prezentáció felmásolása 1. Kattintsunk az Asztalon található Sajátgép ikonra duplán. 2. Válasszuk ki a behelyezett médiának megfelelő meghajtót. (A:, E:, F: stb.) 3. Keressük meg és jelöljük ki a felmásolni kívánt állományokat. 4. A Szerkesztés menü Másolás parancsával megjelöljük a másolandó állományokat. 5. Tallózzuk ki az állományok cél mappáját. (pl. Asztal ) 6. A Szerkesztés menü Beillesztés parancsával indítsuk el a másolást. (Ez a média típusától és az állományok méretétől függően több percig is eltarthat.

10 10 Pendrive eltávolítása 1. Kattintsunk a tálca jobb alsó sarkában megjelenő kis ikonra. 2. Válasszuk ki a megfelelő eszköz biztonságos eltávolítása funkciót. 3. Erősítsük meg az eszköz eltávolítását. 4. Ha megjelent A hardver eltávolítása biztonságos üzenet, akkor kihúzhatjuk a pendrive-ot.

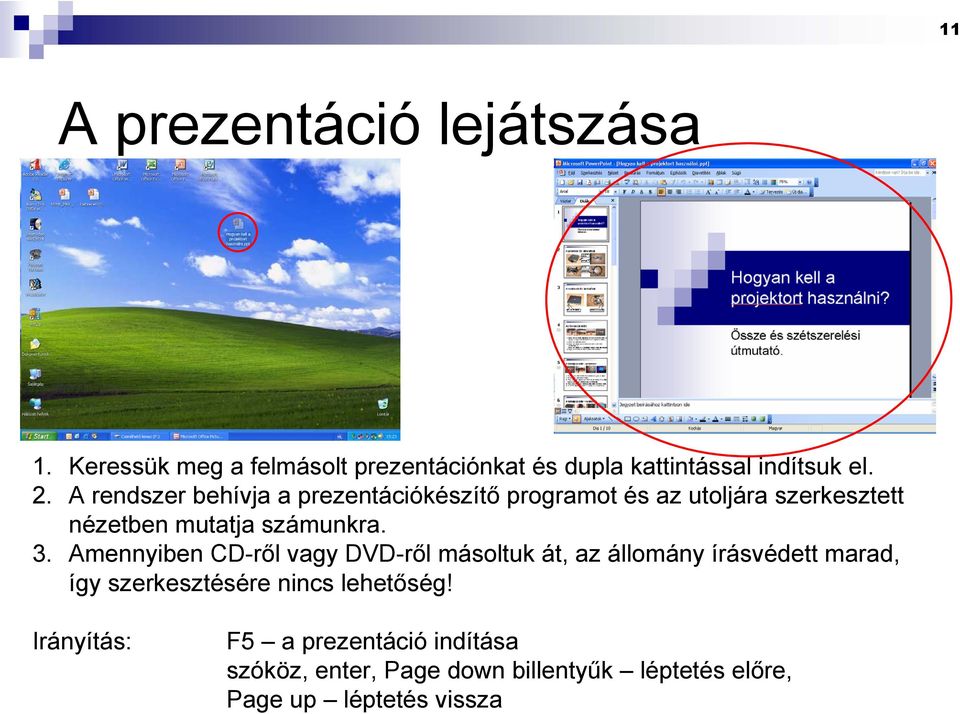

11 11 A prezentáció lejátszása 1. Keressük meg a felmásolt prezentációnkat és dupla kattintással indítsuk el. 2. A rendszer behívja a prezentációkészítő programot és az utoljára szerkesztett nézetben mutatja számunkra. 3. Amennyiben CD-ről vagy DVD-ről másoltuk át, az állomány írásvédett marad, így szerkesztésére nincs lehetőség! Irányítás: F5 a prezentáció indítása szóköz, enter, Page down billentyűk léptetés előre, Page up léptetés vissza

12 12 A kikapcsolás - projektor 1. Nyomjuk meg a projektor power feliratú gombját kétszer. 2. Az első lenyomásra megjelenik a kikapcsolást megerősítendő kérdés, a második lenyomás pedig megerősíti azt. 3. Várjuk meg, míg a projektor hűtő ventillátora kikapcsol. A power gomb borostyán színben világít. (Ez néhány percet is igénybe vehet.) 4. Kapcsoljuk ki a projektor főkapcsolóját.

13 13 A kikapcsolás - notebook 1. Zárjuk be az összes futó programot. 2. Válasszuk ki a Start menü számítógép kikapcsolása parancsát. 3. Erősítsük meg a kikapcsolási szándékunkat. 4. Várunk meg, míg a számítógép kikapcsol. A bekapcsolt állapotot jelző kék fény kikapcsol. (Ez néhány percet is igénybe vehet.) 5. Zárjuk le a notebook fedelét.

14 14 A szétszerelés 1. Kapcsoljuk ki, majd húzzuk ki a hálózati elosztót és kábeleket. 2. Kapcsoljuk ki a projektor távirányítóját. 3. Helyezzük a projektorra a lencsvédő sapkát. 4. Húzzuk ki a hálózati kábelt a projektorból. 5. Csavarozzuk ki a vga kábelt a projektorból. 6. Húzzuk ki a notebook akkumlátor töltőjének kábelét. 7. Csavarozzuk ki a vga kábelt a notebookból. 8. Rakjuk el az eszközöket a táskáikba.

15 15 Hibaelhárítás A projektor nem kapcsol be. Ellenőrizzük, hogy minden kábelt helyesen csatlakozattunk és, hogy a projektor főkapcsolója bekapcsolt állapotban van-e. A projektor képe halvány. Várjuk meg, míg bemelegszik a projektor. Csökkentsük a terem megvilágítását vagy húzzuk be a függönyt. A projektor képén nem jelenik meg a kívánt jelforrás képe. Ellenőrizzük a kábelek helyes csatlakoztatását. A projektoron válasszuk ki a megjeleníteni kívánt jelforrást. A távirányító nem működik. Ellenőrizzük, hogy a távirányító bekapcsoló gombja bekapcsolt állapotban van-e. Ellenőrizzük a távirányító elemeit. Irányítsuk a távirányítót a projektor érzékelője felé.

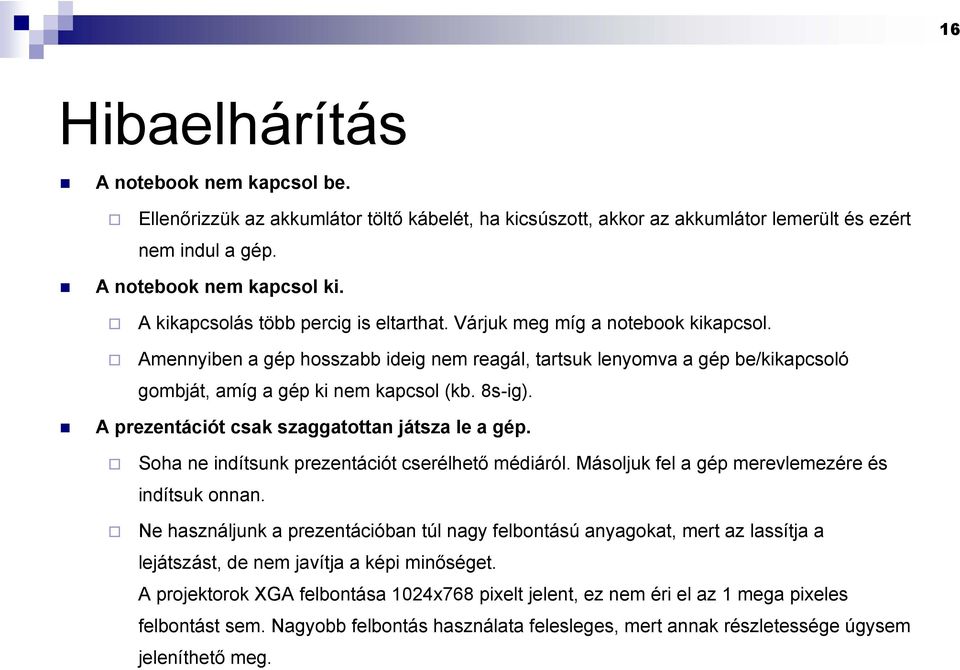

16 16 Hibaelhárítás A notebook nem kapcsol be. Ellenőrizzük az akkumlátor töltő kábelét, ha kicsúszott, akkor az akkumlátor lemerült és ezért nem indul a gép. A notebook nem kapcsol ki. A kikapcsolás több percig is eltarthat. Várjuk meg míg a notebook kikapcsol. Amennyiben a gép hosszabb ideig nem reagál, tartsuk lenyomva a gép be/kikapcsoló gombját, amíg a gép ki nem kapcsol (kb. 8s-ig). A prezentációt csak szaggatottan játsza le a gép. Soha ne indítsunk prezentációt cserélhető médiáról. Másoljuk fel a gép merevlemezére és indítsuk onnan. Ne használjunk a prezentációban túl nagy felbontású anyagokat, mert az lassítja a lejátszást, de nem javítja a képi minőséget. A projektorok XGA felbontása 1024x768 pixelt jelent, ez nem éri el az 1 mega pixeles felbontást sem. Nagyobb felbontás használata felesleges, mert annak részletessége úgysem jeleníthető meg.
