1 3.5.2 Laborgyakorlat: IP címek és a hálózati kommunikáció Célkitűzések Egyszerű egyenrangú csomópontokból álló hálózat építése, és a fizikai kapcsolat ellenőrzése. Különböző IP-cím beállításoknak a hálózati kommunikációra gyakorolt hatásának megfigyelése. Háttérismeretek és előkészületek A laborgyakorlat során egy egyszerű, egyenrangú gépekből álló hálózatot építünk két PC és egy keresztkötésű kábel felhasználásával. Az állomásoknak többféle, megfelelő és nem megfelelő IP-címet is beállítunk, majd meghatározzuk ezek hatását a kommunikációra. A következő eszközökre lesz szükség: MEGJEGYZÉS: Használható a laborgyakorlat során kiépített kis, egyenrangú gépekből álló hálózat. Két Windows XP professional-t futtató PC, telepített és működőképes hálózati illesztőkártyával (Network Interface Card, NIC). Egy keresztkötésű Ethernet kábel a két PC összekapcsolására (oktató biztosítja) (Szabadon választható konfiguráció) Egy hub vagy kapcsoló és két egyeneskötésű kábel a PC-k csatlakoztatására (oktató biztosítja). 1. lépés: Egy egyenrangú hálózat kiépítése a PC-k összekapcsolásával a. Kérjen az oktatótól egy keresztkötésű kábelt a két PC összekötéséhez! MEGJEGYZÉS: (szabadon választható konfiguráció) A PC-k hubhoz (vagy kapcsolóhoz) is csatlakoztathatók két egyeneskötésű kábel felhasználásával. Az alábbi utasításoknál feltételezzük, hogy keresztkötésű kábelt használ. b. Csatlakoztassa a kábel egyik végét a PC1 Ethernet NIC-jéhez! Csatlakoztassa a kábel másik végét a PC2 Ethernet NIC-jéhez! A kábel csatlakoztatásakor egy kattanás jelzi, hogy a kábel csatlakozója megfelelően illeszkedik az aljzatba. 2. Lépés: A fizikai kapcsolat ellenőrzése a. A keresztkötésű Ethernet kábel PC-khez történő csatlakoztatása után figyelje meg mindkét Ethernet portot! A jelzőfény (rendszerint zöld vagy borostyán színű) mutatja, hogy a fizikai összeköttetés létrejött a két PC NIC között. Húzza ki, majd dugja vissza a kábelt az egyik PC-ből annak ellenőrzésére, hogy a fény valóban kialszik majd újból világít! A teljes tartalom szerzői jog védett, Copyright Cisco Systems, Inc. Minden jog fenntartva. Nyilvános Cisco közlemény. 1-6

Háttérismeretek és előkészületek A laborgyakorlat során egy egyszerű, egyenrangú gépekből álló hálózatot építünk két PC és egy keresztkötésű kábel felhasználásával.

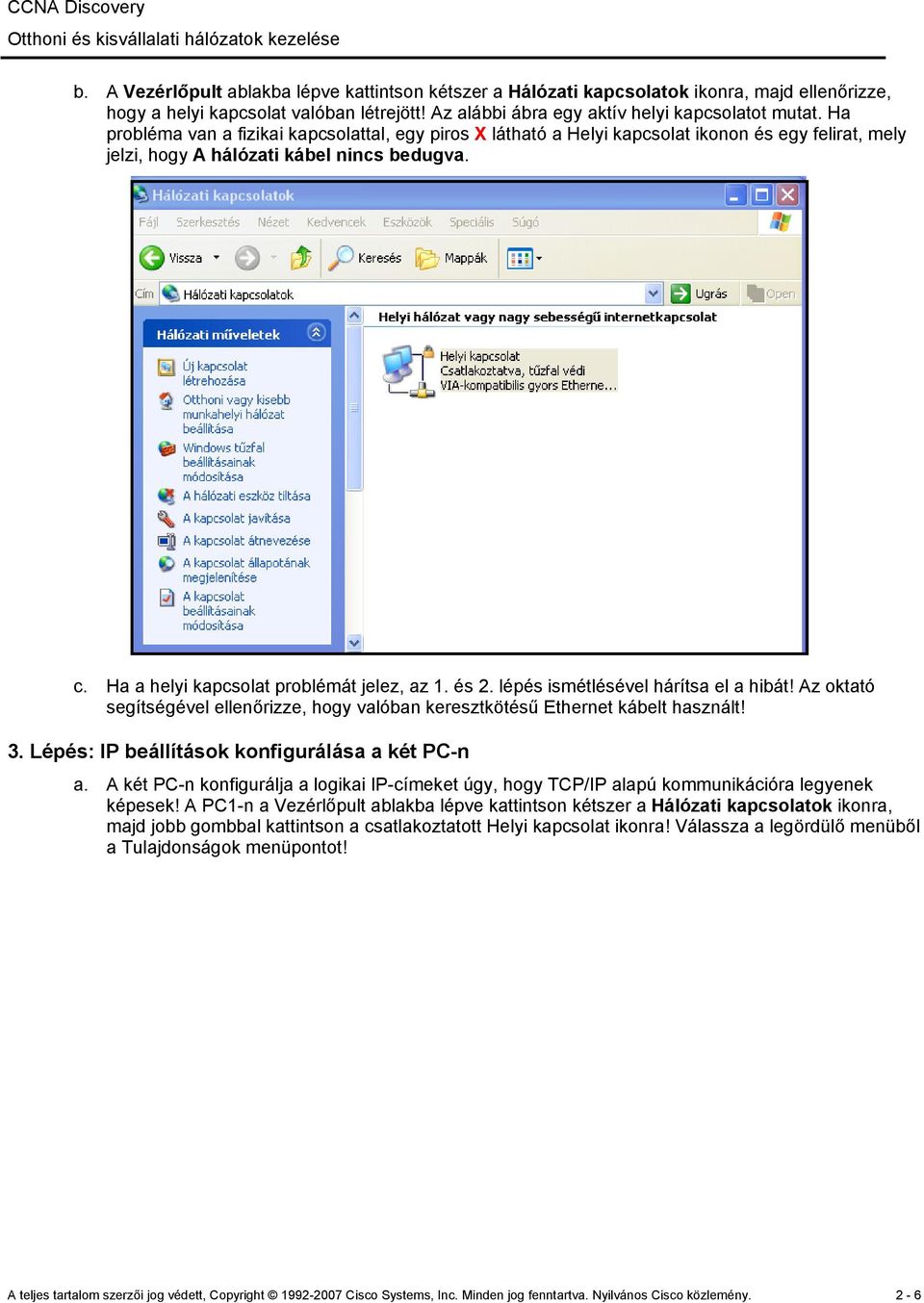

2 b. A Vezérlőpult ablakba lépve kattintson kétszer a Hálózati kapcsolatok ikonra, majd ellenőrizze, hogy a helyi kapcsolat valóban létrejött! Az alábbi ábra egy aktív helyi kapcsolatot mutat. Ha probléma van a fizikai kapcsolattal, egy piros X látható a Helyi kapcsolat ikonon és egy felirat, mely jelzi, hogy A hálózati kábel nincs bedugva. c. Ha a helyi kapcsolat problémát jelez, az 1. és 2. lépés ismétlésével hárítsa el a hibát! Az oktató segítségével ellenőrizze, hogy valóban keresztkötésű Ethernet kábelt használt! 3. Lépés: IP beállítások konfigurálása a két PC-n a. A két PC-n konfigurálja a logikai IP-címeket úgy, hogy TCP/IP alapú kommunikációra legyenek képesek! A PC1-n a Vezérlőpult ablakba lépve kattintson kétszer a Hálózati kapcsolatok ikonra, majd jobb gombbal kattintson a csatlakoztatott Helyi kapcsolat ikonra! Válassza a legördülő menüből a Tulajdonságok menüpontot! A teljes tartalom szerzői jog védett, Copyright Cisco Systems, Inc. Minden jog fenntartva. Nyilvános Cisco közlemény. 2-6

és 2. lépés ismétlésével hárítsa el a hibát! Az oktató segítségével ellenőrizze, hogy valóban keresztkötésű Ethernet kábelt használt! 3. Lépés: IP beállítások konfigurálása a két PC-n a.

3 b. A gördítősáv használatával menjen lefelé a listában, és válassza ki a TCP/IP protokollt! Kattintson a Tulajdonságok gombra! A teljes tartalom szerzői jog védett, Copyright Cisco Systems, Inc. Minden jog fenntartva. Nyilvános Cisco közlemény. 3-6

4 c. Válassza A következő IP-cím használata választókapcsolót, majd adja meg a IP-címet és a alhálózati maszkot! Ezekkel a beállításokkal az állomást hozzárendeltük a című hálózathoz. A hálózaton belül az állomás az első használható állomáscímet kapta. IP-cím Alhálózati k d. Kattintson az OK gombra, ami bezárja a TCP/IP protokoll tulajdonságai ablakot! Kattintson a Bezár gombra a Helyi kapcsolat - tulajdonságok ablakból történő kilépéshez! e. A PC2-nél ismételje meg a 3a-3d lépéseket a IP-cím és a alhálózati maszk használatával! Ezekkel a beállításokkal az állomás a című hálózaton megtalálható második állomás. IP-cím Alhálózati k A teljes tartalom szerzői jog védett, Copyright Cisco Systems, Inc. Minden jog fenntartva. Nyilvános Cisco közlemény. 4-6

Kattintson az OK gombra, ami bezárja a TCP/IP protokoll tulajdonságai ablakot! Kattintson a Bezár gombra a Helyi kapcsolat - tulajdonságok ablakból történő kilépéshez! e.

5 4. Lépés: A két PC közötti IP kapcsolat ellenőrzése MEGJEGYZÉS: A PC-k közötti TCP/IP kapcsolat ellenőrzéséhez ideiglenesen ki kell kapcsolni a Windows tűzfalat mind a két PC-n. A Windows tűzfalat az ellenőrzés befejezése után újra be kell kapcsolni. a. Mindkét PC-n a Windows XP felületen kattintson a Start menüre! A Start menüben válassza a Vezérlőpult menüpontot, és kattintson kétszer a Hálózati kapcsolatok ikonra! b. Jobb gombbal kattintson a Helyi kapcsolat ikonra, és válassza a Tulajdonságok menüpontot! Kattintson a Speciális fülre! Keresse meg és kattintson a Beállítások... gombra! c. Jegyezze fel, hogy az Ethernet port tűzfala BEKAPCSOLVA (ajánlott) vagy KIKAPCSOLVA (nem ajánlott) állapotban van-e! d. Ha a tűzfal be van kapcsolva, akkor a tűzfal kikapcsolásához kattintson a Kikapcsolva (nem ajánlott) választókapcsolóra! Egy későbbi lépésben állítjuk vissza a tűzfal beállításait. A beállítások alkalmazásához ezen és a követő párbeszédpanelen kattintson az OK gombra! A második PC-n ismételje meg a 4a-4d lépéseket! e. A két PC fizikai csatlakoztatása és az IP-címek helyes konfigurálása után, győződjön meg arról, hogy valóban kommunikálnak egymással! E feladat megvalósításának egy egyszerű módja a ping parancs használata. A ping parancsot a Windows XP operációs rendszer tartalmazza. f. A PC1-en kattintson a Start menüre, majd válassza a Futtatás parancsot! Írja be a cmd parancsot, és kattintson az OK gombra! A következő ábrán látható parancssori ablak jelenik meg. g. A > jelnél írja be a ping parancsot és nyomja meg az Entert! A sikeres ping az IP kapcsolat megfelelő működését igazolja. Az alábbi ábrán láthatóhoz hasonló lehet az eredmény. h. Ismételje meg ezt az eljárást a PC2-n a ping paranccsal! i. Zárja be a Windows parancssori ablakot mindkét PC-n! 5. Lépés: A PC2 IP-címének megváltoztatása. a. PC2-n a Vezérlőpult ablakba lépve, kattintson kétszer a Hálózati kapcsolatok ikonra, majd jobb gombbal kattintson a csatlakozott Helyi kapcsolat ikonra! A legördülő menüből válassza a Tulajdonságok menüpontot! b. A Helyi kapcsolat-tulajdonságok ablakban a gördítősáv használatával menjen lefelé a listában, és válassza ki a TCP/IP protokollt! Kattintson a Tulajdonságok gombra! A teljes tartalom szerzői jog védett, Copyright Cisco Systems, Inc. Minden jog fenntartva. Nyilvános Cisco közlemény. 5-6

A Start menüben válassza a Vezérlőpult menüpontot, és kattintson kétszer a Hálózati kapcsolatok ikonra! b. Jobb gombbal kattintson a Helyi kapcsolat ikonra, és válassza a Tulajdonságok menüpontot!

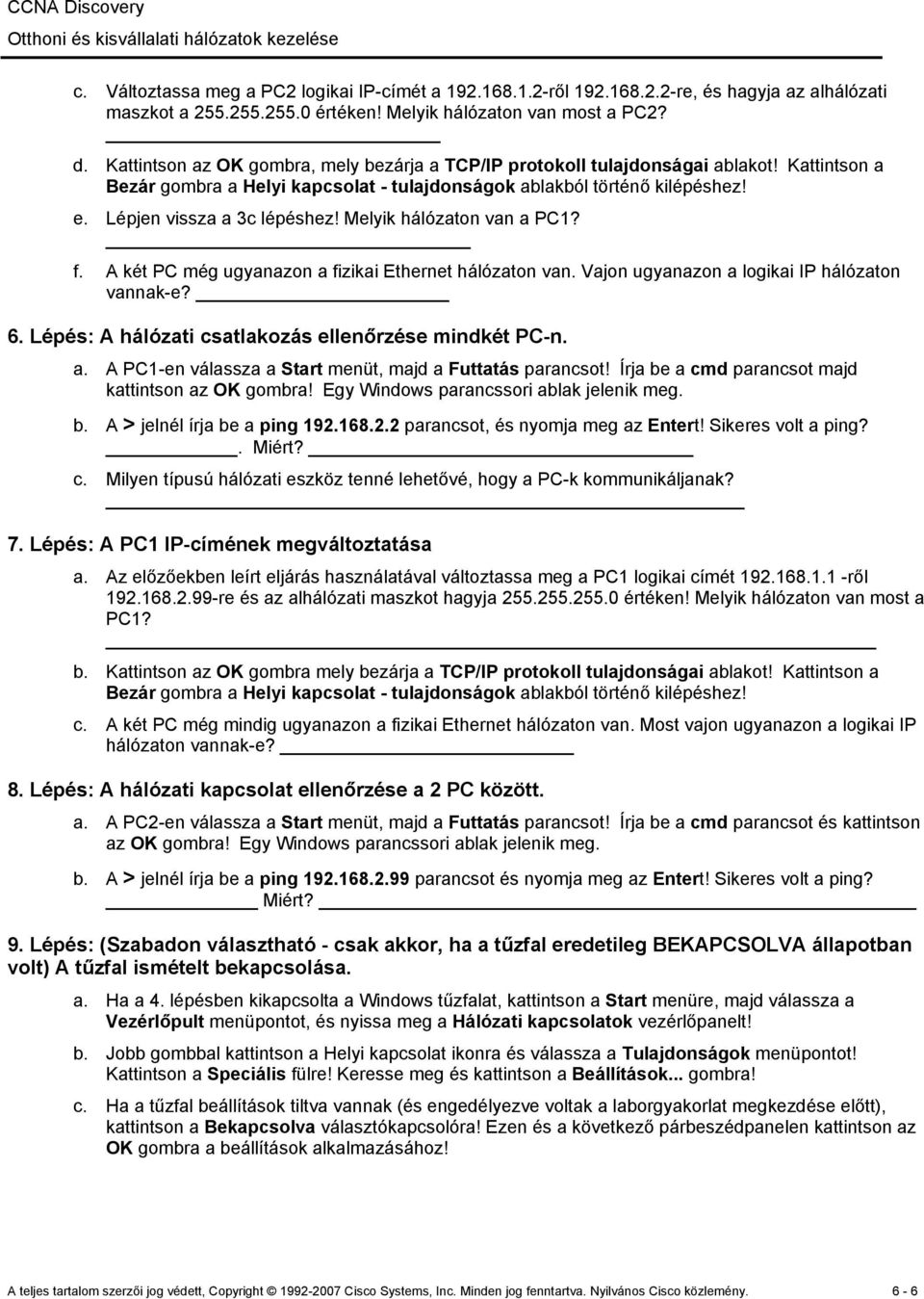

6 c. Változtassa meg a PC2 logikai IP-címét a ről re, és hagyja az alhálózati maszkot a értéken! Melyik hálózaton van most a PC2? d. Kattintson az OK gombra, mely bezárja a TCP/IP protokoll tulajdonságai ablakot! Kattintson a Bezár gombra a Helyi kapcsolat - tulajdonságok ablakból történő kilépéshez! e. Lépjen vissza a 3c lépéshez! Melyik hálózaton van a PC1? f. A két PC még ugyanazon a fizikai Ethernet hálózaton van. Vajon ugyanazon a logikai IP hálózaton vannak-e? 6. Lépés: A hálózati csatlakozás ellenőrzése mindkét PC-n. a. A PC1-en válassza a Start menüt, majd a Futtatás parancsot! Írja be a cmd parancsot majd kattintson az OK gombra! Egy Windows parancssori ablak jelenik meg. b. A > jelnél írja be a ping parancsot, és nyomja meg az Entert! Sikeres volt a ping?. Miért? c. Milyen típusú hálózati eszköz tenné lehetővé, hogy a PC-k kommunikáljanak? 7. Lépés: A PC1 IP-címének megváltoztatása a. Az előzőekben leírt eljárás használatával változtassa meg a PC1 logikai címét ről re és az alhálózati maszkot hagyja értéken! Melyik hálózaton van most a PC1? b. Kattintson az OK gombra mely bezárja a TCP/IP protokoll tulajdonságai ablakot! Kattintson a Bezár gombra a Helyi kapcsolat - tulajdonságok ablakból történő kilépéshez! c. A két PC még mindig ugyanazon a fizikai Ethernet hálózaton van. Most vajon ugyanazon a logikai IP hálózaton vannak-e? 8. Lépés: A hálózati kapcsolat ellenőrzése a 2 PC között. a. A PC2-en válassza a Start menüt, majd a Futtatás parancsot! Írja be a cmd parancsot és kattintson az OK gombra! Egy Windows parancssori ablak jelenik meg. b. A > jelnél írja be a ping parancsot és nyomja meg az Entert! Sikeres volt a ping? Miért? 9. Lépés: (Szabadon választható - csak akkor, ha a tűzfal eredetileg BEKAPCSOLVA állapotban volt) A tűzfal ismételt bekapcsolása. a. Ha a 4. lépésben kikapcsolta a Windows tűzfalat, kattintson a Start menüre, majd válassza a Vezérlőpult menüpontot, és nyissa meg a Hálózati kapcsolatok vezérlőpanelt! b. Jobb gombbal kattintson a Helyi kapcsolat ikonra és válassza a Tulajdonságok menüpontot! Kattintson a Speciális fülre! Keresse meg és kattintson a Beállítások... gombra! c. Ha a tűzfal beállítások tiltva vannak (és engedélyezve voltak a laborgyakorlat megkezdése előtt), kattintson a Bekapcsolva választókapcsolóra! Ezen és a következő párbeszédpanelen kattintson az OK gombra a beállítások alkalmazásához! A teljes tartalom szerzői jog védett, Copyright Cisco Systems, Inc. Minden jog fenntartva. Nyilvános Cisco közlemény. 6-6

Melyik hálózaton van a PC1? f. A két PC még ugyanazon a fizikai Ethernet hálózaton van. Vajon ugyanazon a logikai IP hálózaton vannak-e? 6. Lépés: A hálózati csatlakozás ellenőrzése mindkét PC-n. a. A PC1-en válassza a Start menüt, majd a Futtatás parancsot!
