BT-R820 Használati utasítás BT-R820 Wireless GPS Egység Használati utasítás Dátum: Szeptember, 2006 Verzió: 1.1

Átírás

1 BT-R820 Wireless GPS Egység Használati utasítás Dátum: Szeptember, 2006 Verzió: oldal

2 TARTALOMJEGYZÉK 0. Gyors telepítés Bevezetés Áttekintés Fő jellemzők Alkalmazási lehetőségek Csomag tartalma Hardvare Interface LED állapot Telepítés Wireless csatlakoztatása Wireless GPS egység Notebook-hoz Műszaki jellemzők Garancia oldal

3 0. Gyors telepítés 1. Kapcsolja be PDA készülékét. Aktiválja készülékén a Wireless funkciót. Amennyiben készüléke nem rendelkezik beépített Wireless funkcióval, használjon külső CF vagy SD Wireless kártyát és aktiválja a Wireless funkciót. 2. Csatlakoztassa a BT-R820 at a PDA-val. 2.1 Nyomja meg a power gombot (kb. 3 másodpercig) a BT-R820 készülékén. 2.2 Létesítsen egy új Wireless kapcsolatot PDA készülékén. 2.3 Válassza az SPP slavet. 2.4 A csatlakoztatás befejeződött. LED Indicators: Szimbólumok LED Állapot Fényjelzés színe Villogó fény Alacsony akkumulátor szint Akkumulátor Piros Fény bekapcsolva Töltés alatt Fény kikapcsolva Akkumulátor feltöltve Fény Be/Ki 1 mp/1 mp Sikeres kapcsolódás Wireless Kék Fény Be/Ki Folyamatos fény Pár keresés Féy Be/Ki Folyamatosan Ki Műholdak észlelése GPS Zöld Fény Be/Ki 2 mp/2 mp Fix állapot 3. PIN-kód A párosításhoz a PIN-kód oldal

4 1. Bevezetés 1.1 Áttekintés A BT-R820 egy GPS egység Wireless interfésszel és beépített, magas nyomkövető jelérzékenységű Path antennával rendelkezik, amelynek az alapja az Atmel magas teljesítményű chipset-et. A BT-R820 jól alkalmazható rendszerek integrálásához és hasznos azon felhasználók számára, akik rendelkeznek PDA készülékkel, okostelefonnal, asztali számítógéppel, Notebookkal amelyek használhatóak Wireless készülékkel. Széles körben alkalmazható az autós tájékozódásban, túrák során, követésnél, tengeri navigációban. 1.2 Fő jellemzők Atmel Chipset 16 csatornás Magas érzékenység -158dBm Újraindítási idő: 0.1 másodperc Támogatja a Standard NMEA-0183 Automatikusan szabályozott Baud érték bps DGPS : WAAS/EGNOS 30 perccel a szétkapcsolódás után a GPS vevő automatikusan kikapcsol. Kompatibilis a Soros Port Profil (SPP) Wireless egységgel rendelkező berendezésekkel. Az Alkáli 3 X AAA elem készenléti ideje 6 óra 4. oldal

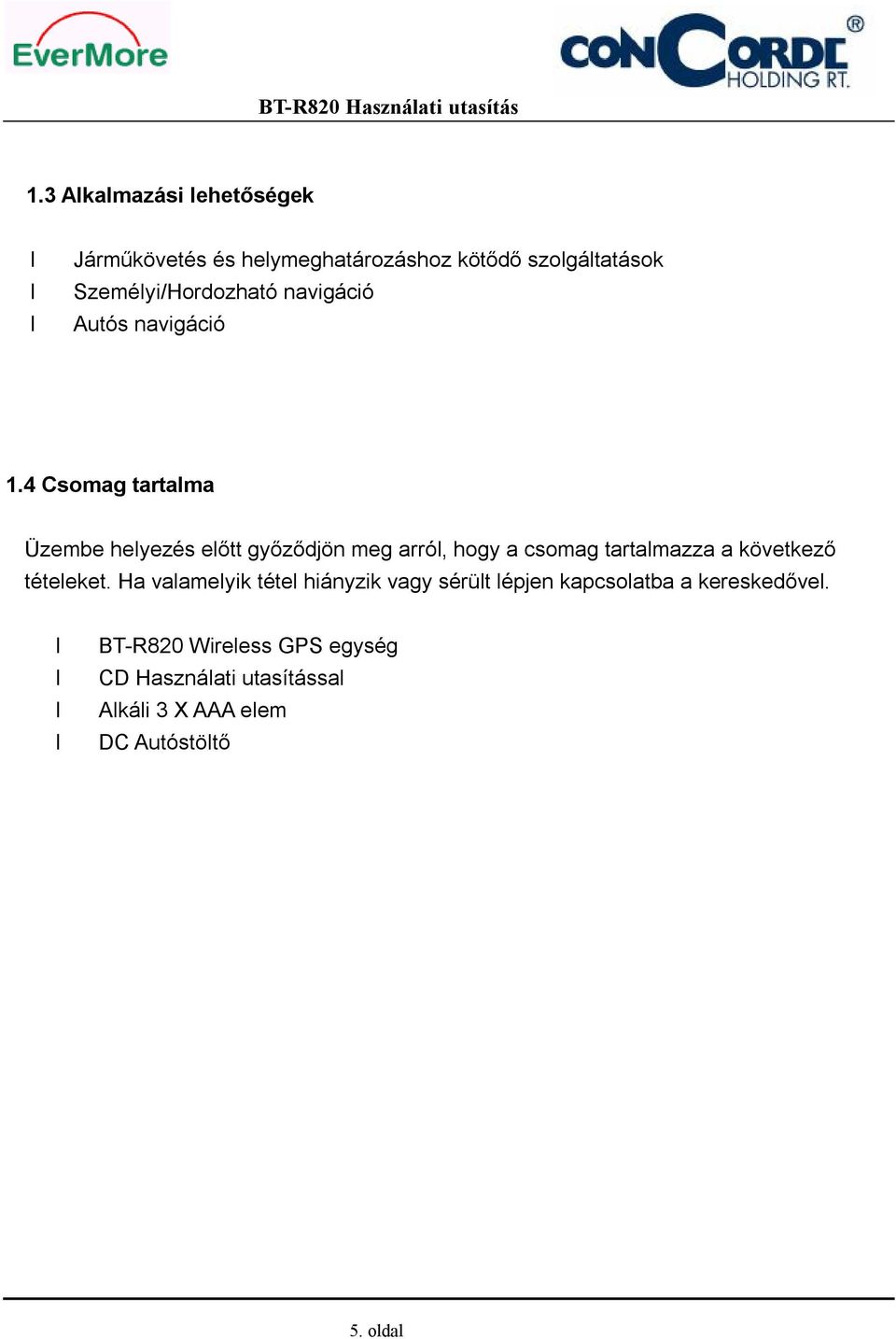

5 1.3 Alkalmazási lehetőségek Járműkövetés és helymeghatározáshoz kötődő szolgáltatások Személyi/Hordozható navigáció Autós navigáció 1.4 Csomag tartalma Üzembe helyezés előtt győződjön meg arról, hogy a csomag tartalmazza a következő tételeket. Ha valamelyik tétel hiányzik vagy sérült lépjen kapcsolatba a kereskedővel. BT-R820 Wireless GPS egység CD Használati utasítással Alkáli 3 X AAA elem DC Autóstöltő 5. oldal

6 2. Hardvare Interfész 2.1 LED állapot GPS LED Wireless LED 1. Ki/Be kapcsológomb 2. Alacsony akkumulátorszint jelző LED 3. Töltés visszajelző LED Jack aljzat A BT-R800 bekapcsolása: Nyomja a power gombot folyamatosan 3 másodpercig. A BT-R800 kikapcsolása: Nyomja a power gombot folyamatosan 3 másodpercig vagy, automatikusan kikapcsol. LED kijelzők: Szimbólumok LED Állapot Fényjelzés színe Akkumulátor Piros Villogó fény Fény bekapcsolva Fény kikapcsolva Alacsony akkumulátor szint Töltés alatt Akkumulátor feltöltve Fény Be/Ki 1 mp/1 mp Sikeres kapcsolódás Wireless Kék Fény Be/Ki Folyamatos fény Pár keresés Féy Be/Ki Folyamatosan Ki Műholdak észlelése GPS Zöld Fény Be/Ki 2 mp/2 mp Fix állapot 6. oldal

7 3 Telepítés 3.1 Wireless csatlakoztatása <1> Power gomb <1.1> Nyomja meg a Wireless power on -t, a Wireless LED világítani fog a Wireless készülék keresése közben. <2> Győződjön meg arról, hogy a Wireless készülék elérhető a PDA készülékén. Válassza a Wireless funkciót. 2. lépés 1. lépés 7. oldal

8 <3> Nyissa meg a Wireless Manager alkalmazást a PDA-n <3.1> Érintse meg a Wireless ikont és válassza ki a Wireless manager -t. Választ <3.2> Válassza a new ikont 8. oldal

9 <4> Keresse meg a BT-R820 Wireless egységet <4.1> Klikkeljen a check Wireless device ikonra, majd klikkeljen a next ikonra 1. lépés 2. lépés <5> Klikkeljen a Device ikonra a Wireless termékkel csatlakozáshoz < 5.1 > Klikkeljen a device ikonra és keresse meg a BT-R820-t Választ 9. oldal

10 <5.2> Klikkeljen a BT-R820 ikonra a berendezés beállításához. <6> Csatlakozzon az SPP slave -hez <6.1> Klikkeljen az SPP slave ikonra és aztán klikkeljen a next ikonra 10. oldal

11 <6.2> Klikkeljen a Finish ikonra. <7> Csatlakoztassa a PDA t és a GPS készüléket <7.1 > Nyomja addig a BT GPS t ikont, amíg az új ablak megjelenik <7.2 > Klikkeljen a connect ikonra a BT-R820 Wireless GPS készülék belépéséhez 11. oldal

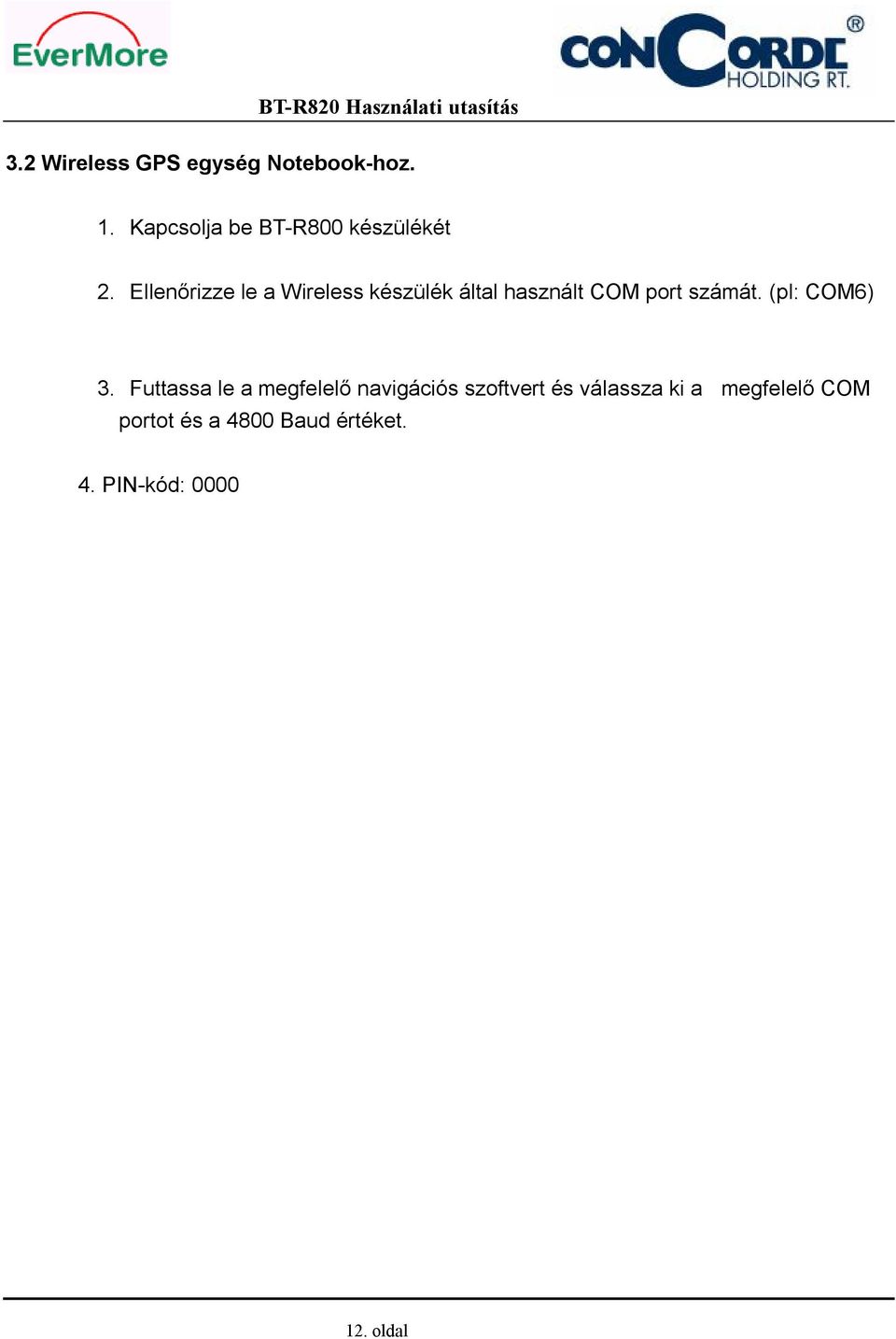

12 3.2 Wireless GPS egység Notebook-hoz. 1. Kapcsolja be BT-R800 készülékét 2. Ellenőrizze le a Wireless készülék által használt COM port számát. (pl: COM6) 3. Futtassa le a megfelelő navigációs szoftvert és válassza ki a megfelelő COM portot és a 4800 Baud értéket. 4. PIN-kód: oldal

13 4. Műszaki jellemzők GPS jellemzők Jellemzők Leírás Jellemzők L MHz, C/A kód, 16 csatornás Általánosan -158 dbm Érzékenység Pozíció: <15m(95%) S/A nélkül Sebesség: 0.1 m/sec S/A nélkül Idő: ± 100ns GPS időhöz szinkronizált Pontosság Hideg indítás: 34 mp (átlag) Meleg indítás: 33 mp (átlag) Forró indítás : 3.5 mp (átlag) Adatgyűjtés 1 Hz sebessége Update érték 0.1 sec Felismerési idő Magasság: 18,000m Max Sebesség: 515m/s Gyorsulás: 4g Max Dinamizmus NMEA-0183 V2.2, 8-None-1 Baud érték: automatikusan szabályozott bps Protokol WGS-84 Adat WAAS/EGNOS DGPS Alapértelemezés: GGA, GSA, GSV, RMC, GLL,ZDA,VTG NMEA üzenet 73mm x 45mmx 25.4mm Méret 80g 13. oldal
