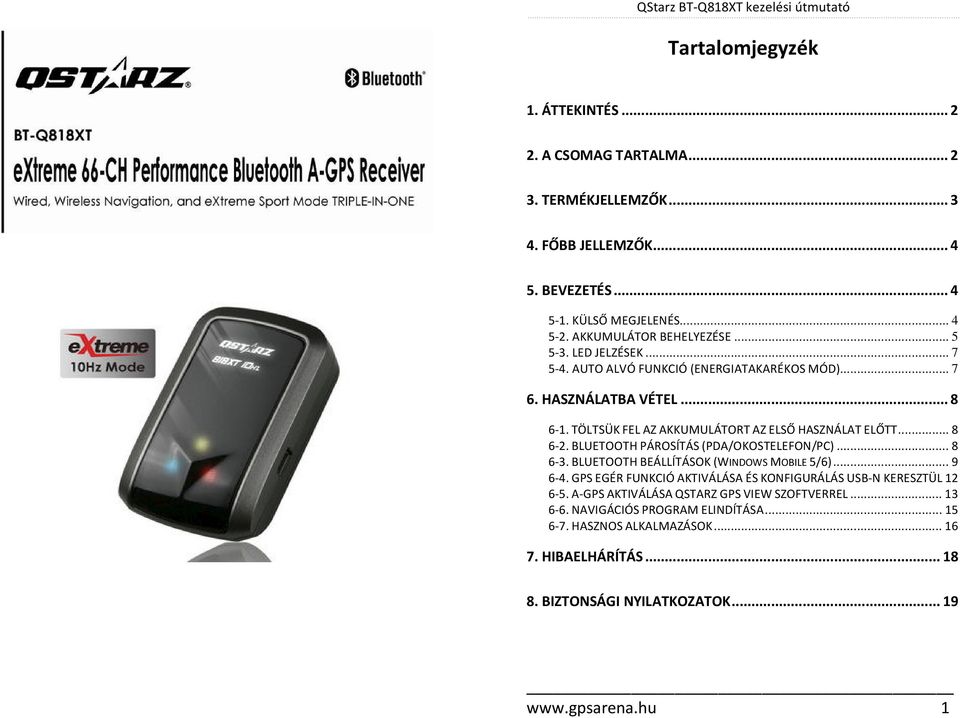

1 Tartalomjegyzék 1. ÁTTEKINTÉS A CSOMAG TARTALMA TERMÉKJELLEMZŐK FŐBB JELLEMZŐK BEVEZETÉS KÜLSŐ MEGJELENÉS AKKUMULÁTOR BEHELYEZÉSE LED JELZÉSEK AUTO ALVÓ FUNKCIÓ (ENERGIATAKARÉKOS MÓD) HASZNÁLATBA VÉTEL TÖLTSÜK FEL AZ AKKUMULÁTORT AZ ELSŐ HASZNÁLAT ELŐTT BLUETOOTH PÁROSÍTÁS (PDA/OKOSTELEFON/PC) BLUETOOTH BEÁLLÍTÁSOK (WINDOWS MOBILE 5/6) GPS EGÉR FUNKCIÓ AKTIVÁLÁSA ÉS KONFIGURÁLÁS USB-N KERESZTÜL A-GPS AKTIVÁLÁSA QSTARZ GPS VIEW SZOFTVERREL NAVIGÁCIÓS PROGRAM ELINDÍTÁSA HASZNOS ALKALMAZÁSOK HIBAELHÁRÍTÁS BIZTONSÁGI NYILATKOZATOK

2 1. Áttekintés Köszönjük, hogy a Qstarz BT-Q818XT 10 Hz-es, 66 csatornás Bluetooth GPS vevőt választotta! Az eszköz második generációs MTK- II GPS chippel van felszerelve, amely nagyszerű teljesítmény kínál Önnek! A termék egyesíti a vezeték nélküli Bluetooth és vezetékes GPS vevő funkciót. A BT-Q818XT támogatja a 10Hz-es üzemmódot. Ennek köszönhetően nagy pontosság érhető el, amely elengedhetetlen az autó-motor és extrém sportok területén. 2. A csomag tartalma (1) BT-Q818XT GPS vevő (2) Szivargyújtó töltő (3) Mini USB kábel (opcionális) (4) Gyors üzembehelyezési útmutató (5) Garanciajegy Termékjellemzők General GPS Chip MTK II GPS modul Frekvencia L1, MHz C/A kód 1.023MHz Csatornaszám 66 csatorna Antenna (belső) Beépített antenna LNA Érzékenység -165dBm tracking Vonatkoztatási rendszer: WGS84 Teljesítmény jellemzők Pozíció Támogatás nélkül: 3.0m 2D-RMS Pontosság <3m CEP(50%) SA nélkül (horizontális) DGPS (WAAS, ENGOS, MSAS): 2.5m Sebesség Támogatás nélkül: 0.1 m/s, DGPS-el (WAAS, ENGOS, MSAS): 0.05m/s Idő 50 ns RMS Hideg/meleg /forró start 35/33/1 sec, átlagos idő Dinamikus jellemzők Magasság <18,000m Sebesség <515m/sec Gyorsulás <4g Protokoll GPS kimenet Protokoll: NMEA 0183 (V3.01) -GGA, GSA, GSV, RMC Baud Rate bit/sec Energiaellátás Beépített újratölthető Li-ion akkumulátor, 42 óra üzemidő teljes feltöltés után Bluetooth Standard Bluetooth V1.2 Bluetooth profil Serial Port Profiles (SPP), Up to 10 meters Others Méret Tömeg 72.2 (H) X 46.5 (Sz) X 20 (M) mm-ben 64.7g (akkumultorral együtt) Működési hőmérséklet: - 10 to + 60 Storage Temperature - 20 to + 60 Charging 0 to

3 4. Főbb jellemzők 5-2. Akkumulátor behelyezése MTK II chipset 66 csatornával, nagy érzékenység (-165dBm) 42 óra működési idő 1 Hz-es üzemmódban Gyors pozícionálás, hideg start 35s, meleg start 33s, forró start 1s GPS egér + Bluetooth GPS vevő egyben: vezeték nélküli és vezetékes üzemmód 10 Hz frissítési frekvencia, amely elengedhetetlen az autó-motor és extrém sportok területén Energiatakarékos funkció Automata alvó üzemmód A-GPS támogatás, mellyel rövidül a pozícionálás DGPS(WAAS+EGNOS+MSAS) támogatás Bluetooth Serial Port Profil kompatibilitás(spp),hatótáv: 10m - Vegyük ki az akkumulátort a csomagolásból! 1. Vegyük le az akkumulátor fedelet a GPS vevő hátoldalán! 2. Helyezzük az akkumulátort a helyére! 5. Bevezetés 5-1. Külső megjelenés 1. Töltőcsatlakozó (mini USB) 2. Ki/be kapcsoló (OFF/1Hz/10Hz) 3. Akkutöltöttség jelző LED (piros/zöld) 4. Bluetooth LED (kék) 5. GPS LED (narancs) 6. Beépített antenna 3. Helyezzük vissza az akkumulátor fedelet! 4. Pattintsuk vissza a helyére az akkumulátor fedelet, a biztos zárás érdekében!

4 - Az akkumulátor töltése Az első használat előtt töltsük fel teljesen a BT-Q818XT GPS vevőt! Csatlakoztassuk a töltőkábelt a mini USB aljaztba! A töltést számítógép USB porton keresztül vagy a mellékelt autós töltő használatával is elvégezhetjük. A teljes töltési idő kb. 3 órát vesz igénybe. - Amikor a töltöttséget jelző LED piros, az akkumulátor töltöttsége alacsony. Töltse fel az akkumulátort! - Amikor a töltöttséget jelző LED zöld, az akkumulátor töltés alatt van. - Amikor a töltöttséget jelző LED elalszik, az akkumulátor teljesen feltöltött állapotban van. Megyjegyzés: A szivargyújtó töltő csak a BT-Q818XT GPS vevő töltésére használható! Kérjük ne használjon az eszköz töltésére más gyártó általi töltőt! Csak a BT-Q818XT gyári töltőjét használja! 5-3. LED Jelzések LED státusz Villogás Világít Nem világít Töltés (zöld) Akku Alacsony Teljesen töltöttsége töltöttség feltöltve (piros/zöld) (piros) Bluetooth (kék) GPS (narancs) Villogás 2 mp-ként: Bluetooth kapcsolódva és az átvitel működik Villogás 5 mp-ként: Energiatakarékos üzemmód GPS pozíció fix, működésre kész Nincs csatlakoztatva /párosítás GPS műholdak keresése, GPS pozíció nem fix Eszköz nincs bekapcsolva/ 10Hz mód Eszköz nincs bekapcsolva 5-4. Autó alvó funció (Energiatakarékos üzemmód) A BT-Q818XT támogatja az energiatakarékos üzemmódot. Ha a Bluetooth kapcsolat nem jött létre, akkor 5 percet követően alvó módba vált az eszköz. Ezt a Bluetooth LED 5 mp-kénti villogása jelzi. Ekkor az eszköz energia felhasználása minimálisra csökken. Alvó üzemmódból Bluetooth csatlakozás hatására az eszköz felébred, a kék Bluetooth LED ismét 2 mp-ként villog és a naracs színű GPS LED is világít. Megjegyzés: Az energiatakarékos üzemmód nem működik, ha USB kábel van csatlakoztatva a vevőhöz

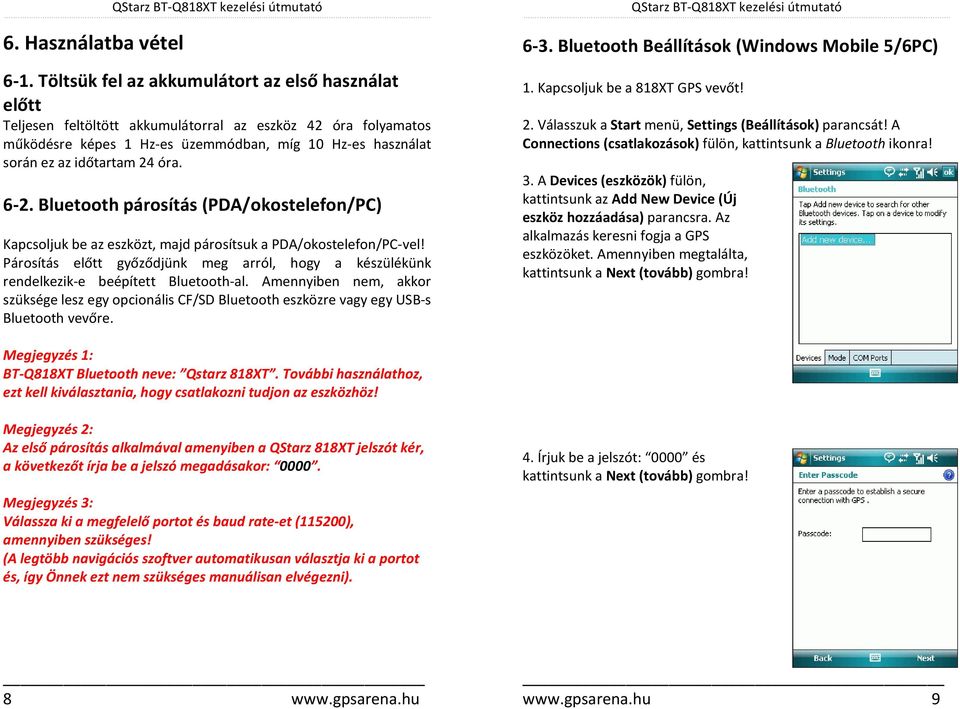

5 6. Használatba vétel 6-1. Töltsük fel az akkumulátort az első használat előtt Teljesen feltöltött akkumulátorral az eszköz 42 óra folyamatos működésre képes 1 Hz-es üzemmódban, míg 10 Hz-es használat során ez az időtartam 24 óra Bluetooth párosítás (PDA/okostelefon/PC) Kapcsoljuk be az eszközt, majd párosítsuk a PDA/okostelefon/PC-vel! Párosítás előtt győződjünk meg arról, hogy a készülékünk rendelkezik-e beépített Bluetooth-al. Amennyiben nem, akkor szüksége lesz egy opcionális CF/SD Bluetooth eszközre vagy egy USB-s Bluetooth vevőre Bluetooth Beállítások (Windows Mobile 5/6PC) 1. Kapcsoljuk be a 818XT GPS vevőt! 2. Válasszuk a Start menü, Settings (Beállítások) parancsát! A Connections (csatlakozások) fülön, kattintsunk a Bluetooth ikonra! 3. A Devices (eszközök) fülön, kattintsunk az Add New Device (Új eszköz hozzáadása) parancsra. Az alkalmazás keresni fogja a GPS eszközöket. Amennyiben megtalálta, kattintsunk a Next (tovább) gombra! Megjegyzés 1: BT-Q818XT Bluetooth neve: Qstarz 818XT. További használathoz, ezt kell kiválasztania, hogy csatlakozni tudjon az eszközhöz! Megjegyzés 2: Az első párosítás alkalmával amenyiben a QStarz 818XT jelszót kér, a következőt írja be a jelszó megadásakor: Megjegyzés 3: Válassza ki a megfelelő portot és baud rate-et (115200), amennyiben szükséges! (A legtöbb navigációs szoftver automatikusan választja ki a portot és, így Önnek ezt nem szükséges manuálisan elvégezni). 4. Írjuk be a jelszót: 0000 és kattintsunk a Next (tovább) gombra!

6 5. A Partnership Settings (Partnership beállítások) képernyőn pipáljuk be a Serial Portot és kattintsunk a Next (tovább) gombra! 7. Válasszuk a COM Ports(COM portok) fület és kattintsunk a New Outgoing Port (Új port) parancsra! 6. Válasszuk ki a Mode(mód) fület és pipáljuk be a Turn on Bluetooth(Bleutooth bekapcsolása) sort, ha nem volt korábban bepipálva. 8. Válasszuk ki a Qstarz 818XT az Add a Device (Eszköz hozzáadása) listából és kattintsunk a Next (Tovább) gombra!

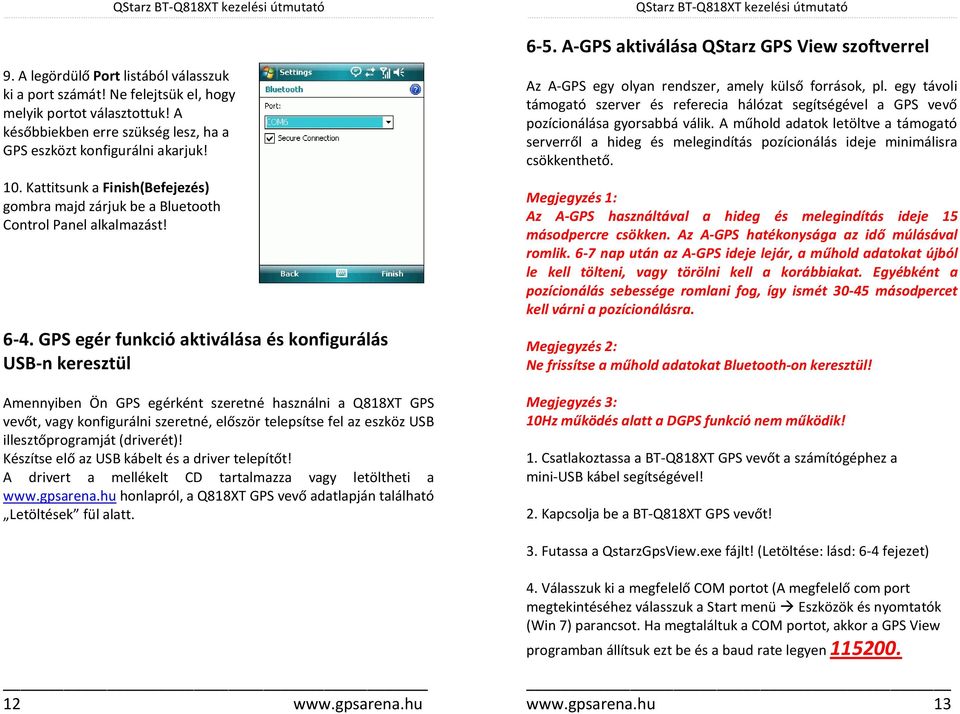

7 9. A legördülő Port listából válasszuk ki a port számát! Ne felejtsük el, hogy melyik portot választottuk! A későbbiekben erre szükség lesz, ha a GPS eszközt konfigurálni akarjuk! 10. Kattitsunk a Finish(Befejezés) gombra majd zárjuk be a Bluetooth Control Panel alkalmazást! 6-4. GPS egér funkció aktiválása és konfigurálás USB-n keresztül Amennyiben Ön GPS egérként szeretné használni a Q818XT GPS vevőt, vagy konfigurálni szeretné, először telepsítse fel az eszköz USB illesztőprogramját (driverét)! Készítse elő az USB kábelt és a driver telepítőt! A drivert a mellékelt CD tartalmazza vagy letöltheti a honlapról, a Q818XT GPS vevő adatlapján található Letöltések fül alatt A-GPS aktiválása QStarz GPS View szoftverrel Az A-GPS egy olyan rendszer, amely külső források, pl. egy távoli támogató szerver és referecia hálózat segítségével a GPS vevő pozícionálása gyorsabbá válik. A műhold adatok letöltve a támogató serverről a hideg és melegindítás pozícionálás ideje minimálisra csökkenthető. Megjegyzés 1: Az A-GPS használtával a hideg és melegindítás ideje 15 másodpercre csökken. Az A-GPS hatékonysága az idő múlásával romlik. 6-7 nap után az A-GPS ideje lejár, a műhold adatokat újból le kell tölteni, vagy törölni kell a korábbiakat. Egyébként a pozícionálás sebessége romlani fog, így ismét másodpercet kell várni a pozícionálásra. Megjegyzés 2: Ne frissítse a műhold adatokat Bluetooth-on keresztül! Megjegyzés 3: 10Hz működés alatt a DGPS funkció nem működik! 1. Csatlakoztassa a BT-Q818XT GPS vevőt a számítógéphez a mini-usb kábel segítségével! 2. Kapcsolja be a BT-Q818XT GPS vevőt! 3. Futassa a QstarzGpsView.exe fájlt! (Letöltése: lásd: 6-4 fejezet) 4. Válasszuk ki a megfelelő COM portot (A megfelelő com port megtekintéséhez válasszuk a Start menü Eszközök és nyomtatók (Win 7) parancsot. Ha megtaláltuk a COM portot, akkor a GPS View programban állítsuk ezt be és a baud rate legyen

8 6. Kattintsunk a Setup fülön az Update gombra, hogy letöltsük illetve frissítsük az AGPS műhold adatokat! A program a támogató serverhez kapcsolódik és az adatokat automatikusan letölti az eszközre. Ezt követően ellenőrizhetjük a letöltést és a rendelkezésre állási időt, ha a Query gombra kattintunk. Az adatok törléséhez nyomjuk meg a Reset gombot! 5. Kattintsunk az On gombra, hogy létrejöjjön a kapcsolat a BT-Q818XT és a számítógép között. Sikeres kapcsolódást követően a folyamatos NMEA mondatfolyam látható a képernyőn Navigációs program elindítása Indítsuk el a navigációs szoftvert és győződjünk meg, hogy a megfelelő COM port van kiválasztva! Megjegyzés 1: A navigációs szoftverben, mint pl. a TomTom-ban lehetséges, hogy meg kell változtatni a beállításokat Other Bluetooth GPS ( más Bluetooth GPS ), amely PDA/telefontól függő beállítás. Probléma esetén kérem forduljon a térképet előállító céghez, hogy megtudja mi a pontos beállítás menete

9 Megjegyzés 2: Egyes navigációs szoftverek esetében speciális beállításokra lehet szükség. TomTom esetében törölje az egyéb GPS beállításokat a szoftveren belül és csak a 818XT beállításait hagyjon meg a listában! 6-7. Hasznos alkalmazások 2. ADA A magyar fejlesztésű ADA (Acceleration Deceleration Analyser), azaz gyorulás-lássulás elemző program jelenlegi változata letölthető a címen. A program jelenlegi változata ingyenes és csak lassulásmérést tartalmaz. Bővebb információ és felhasználói leírás a letöltött ZIP fájlban található! 1. RaceChrono A RaceChrono egy GPS alapú köridő és gyorsulásmérő program, amelyet Android/Windows Mobile/Symbian S60 operációs rendszert futtatót mobiltelefonokra fejlesztettek ki. Segítségével könnyedén végezhetünk köridőmérést a világ összes versenypályáján. A program nagy előnye, hogy támogatja a 818XT 10 Hz-es GPS vevőt, így kellő pontossággal állnak rendelkezésre a mért értékek.a és a oldalakon további információkat talál a szoftverről és működéséről

10 7. Hibaelhárítás Probléma Oka Megoldás Nincs pozíció Csatlakozási hiba Nem található a BT-Q818XT eszköz Nincs kapcsolat Nincs jel Gyenge GPS jel vagy nincs GPS jel Bluetooth funkció nem megfelelő Rossz csatlakozás Néhány perces inaktívitás esetén előfordulhat, hogy a PDA alvó üzemmódra vált. Ekkor lehetséges, hogy megszakad a kapcsolat. Nincs vagy gyenge a GPS jel ha beltérben tartózkodunk. Tartózkodjunk külterületen, lehetőleg nem túlzottan léárnyékolt helyen! Indítsuk újra a PDA-t/PC-t vagy telepítsük újra a szoftvereket Indítsuk újra a PDA-t/PC-t vagy telepítsük újra a szoftvereket Zárjuk be az alkalmazást, majd indítsuk el újra. Menjünk ki a szabadba, hogy növeljük a jelek erősségét! 8. Biztonsági nyilatkozatok R&TTE / CE nyilatkozat Az eszköz megfelel az alábbi irányelveknek és direkítváknak: 89/336/EEC 3/23/EEC 93/68/EEC 99/5/EC 89/336/EEC A berendezés a teszteken megfelelt, melyeket az alábbi Európai szabványoknak megfelelően végeztek el: EN EN / 17 EN60950 FCC nyilatkozat Ez az eszköz megfelel a Part 15C, Part 15B és az FCC szabályok szerinti ID alkalmazásoknak
