1 BT-Q1000eX 10Hz kezelési kézikönyv A. Csomag tartalma BT-Q1000eX 10Hz GPS adatgyűjtő (1) + Újratölthető Lithium-Ion akkumulátor (2) + Autós töltő(3) + Mini-USB kábel(4) + Telepítő CD (5) + Műbőr tok (6) + Garancia kártya + Felhasználói kézikönyv Megjegyzés: A szivargyújtó töltő csak a BT-Q1000eX GPS vevő töltésére használható! Kérjük ne használjon az eszköz töltésére más gyártó általi töltőt! Csak a BT-Q1000eX gyári töltőjét használja! B. Külső megjelenés 1. Töltőcsatlakozó (mini-usb) 2. Ki/bekapcsoló (OFF/1Hz/10Hz) 3. Akkutöltöttség jelző LED (piros/zöld) 4. Bluetooth LED (kék) 5. GPS LED (narancs) / adatmentés státusz LED (piros) 6. Beépített antenna 7. POI gomb 1

2 C. LED jelzések LED Status Villogás Világít Nem világít Akku töltöttsége (piros/zöld) Bluetooth (Kék) Alacsony energiaszint (piros) Villogás 2 mp-ként.: Bluetooth kapcsolódva és az átvitel működik Villogás 5 mp-ként.: Energiatakarékos üzemmód Töltés (zöld) Nincs csatlakoztatva / párosítás / Adatmentés mód (1Hz-en) Teljesen feltöltve Eszköz nincs bekapcsolva / Adatmentés mód (10Hz-en) GPS (Narancs) GPS pozíció fix, adatmentés folyamatban GPS műholdak keresése, pozíció nem fix Eszköz nincs bekapcsolva Adatmentés (Piros) Villogás 2 mp-ként: Kevés memória (20%) 3 db felvillanás: POI mentése A memória megtelt Adatmentés mód inaktív D. Hangjelzések A hangjelzés funkció a mellékelt szoftverben kikapcsolható > config GPS parancs. Státusz Hangjelzés Leírás Bekapcsolás GPS pozíció fix POI gomb Memória megtelt Alvó üzemmód 1 rövid sípolás 2 rövid sípolás 3 rövid sípolás 3 hosszú sípolás 1 hosszú és 1 rövid sípolás A kapcsoló alábbi állapotváltozásainál: OFF->1Hz, OFF->10Hz, 1Hz->10Hz, 10Hz->1Hz 2 rövid sípolás jelzi a fix GPS pozíciót mind 1Hz és 10Hz üzemmódban 3 rövid sípolás hallható a POI gomb megnyomása után 3 hossu sípolás jelzi, ha megtelt a memória 1 hosszú majd 1 rövid sípolás jelzi, amikor az eszköz alvó üzemmódra vált 2

3 E. Regisztrálja az eszközt! Regisztrálja QStarz termékét, hogy mindig értesüljön a legfrissebb hírekről, legyen az firmware vagy szoftver frissítés, esemény vagy termék információ! F. Frissítse szoftvereit! Látogasson el időnként az alábbi oldalra és ellenőrizze, hogy szoftvereinek vannak-e frissített kiadásai! Az első lépések 1. lépés: Akkumulátor behelyezése Vegyük le a hátlapot és helyezzük be az akkut! 3

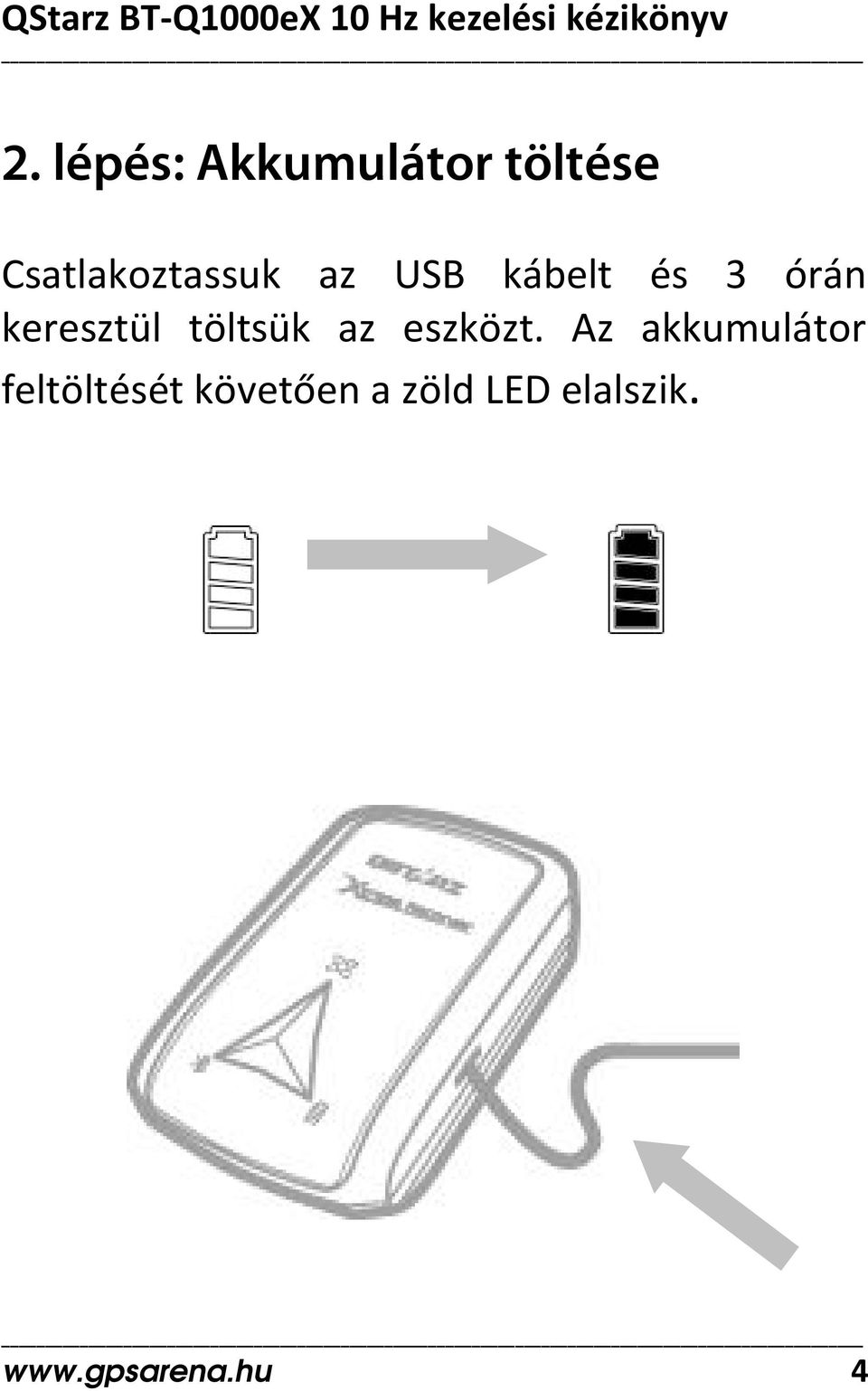

4 2. lépés: Akkumulátor töltése Csatlakoztassuk az USB kábelt és 3 órán keresztül töltsük az eszközt. Az akkumulátor feltöltését követően a zöld LED elalszik. 4

5 3/a. lépés: Az eszköz rögzítése - 1 Az ábrán látható módon helyezzük el a kívánt helyen az eszközhöz mellékelt műbőr tokot!

6 3/b lépés: Az eszköz rögzítése - 2 A legjobb pontosság érdekében úgy helyezzük el az eszközt, hogy a teteje az ég felé nézzen! Figyelem!: Ne tegye ki az eszközt esőnek vagy nedvességnek, mivel az elektromos tüzet vagy áramütést okozhat! Ha az eszközt külső környezetben helyezi el (pl. gokart, motorkerékpár), ügyeljen arra, hogy az a bőrtokból ne tudjon kicsúszni! Szükség esetén használjon további rögzítő anyagot! 6

7 4. lépés: Az eszköz használata Megjegyzés: A Q1000eX csak kültéren használható! Az égboltra való jó rálátás javítja a gyorsabb pozícionálást és a pontosságot. 1. Kapcsolja be az eszközt 10Hz-es üzemmódba! 2. Várja meg amíg az eszköz pozícionál! A narancs LED villogása jelzi a fix pozíciót Ezzel egyidőben 2 rövid sípolás hallható 3. Az eszköz készen áll a mérésre! 7

8 5. lépés: A QRacing szoftver telepítése A mellékelt CD-ről telepítse fel a QRacing alkalmazást! A QRacingen kívül a PC Suite csomagot (QSports és QTravel szoftverek) is telepítheti, mellyel menedzselheti az egyéb szabadidős sportjait vagy hozzárendelheti a kirándulás/nyaralás során készült fotóit a megfelelő földrajzi helyhez! Megjegyzés: Az első alkalommal adja meg a termékkulcsot, mely a telepítő CD csomagolásán található számokból és betűkből álló karaktersorozat! 8

9 6. lépés: Adatok letöltése az eszközről 1. Az USB kábelt használva csatlakoztassuk az eszközt a számítógéphez, indítsuk el a QRacing programot majd kapcsoljuk be a GPS adatgyűjtőt 1Hz vagy 10 Hz állásba! 2. A QRacing automatikusan felismeri az eszközt majd megkérdezi, hogy le akarjuk-e tölteni az adatokat. 9

10 3. Kattintsunk a Yes parancsra majd válasszuk ki a versenyzési módot! 7. lépés: Csapdák szerkesztése Miután letöltöttük az adatokat a Q1000eX-ről. Ha az adott versenypályán még nem definiáltunk start/cél vagy szektor időmérő pontokat, a QRacing program ezt a lehetőséget felajánlja (Edit beacons). 10

11 8. lépés: Mérési eredmények Miután létrehoztuk a megfelelő időmérő pontokat, térjünk át az Analysis oldalra, hogy megtekintsük a köridőket és sebességértékeket. A legjobb eredmények kék háttérrel vannak kiemelve. Átlag/Max/Min sebesség és távolság nézet: Szektor nézet Szektor=két időmérési pont között eltelt idő. 11

12 Szakasz nézet Szakasz= a rajtvonal és az adott időmérési pont között eltelt idő. Sebesség az időmérési ponton 12

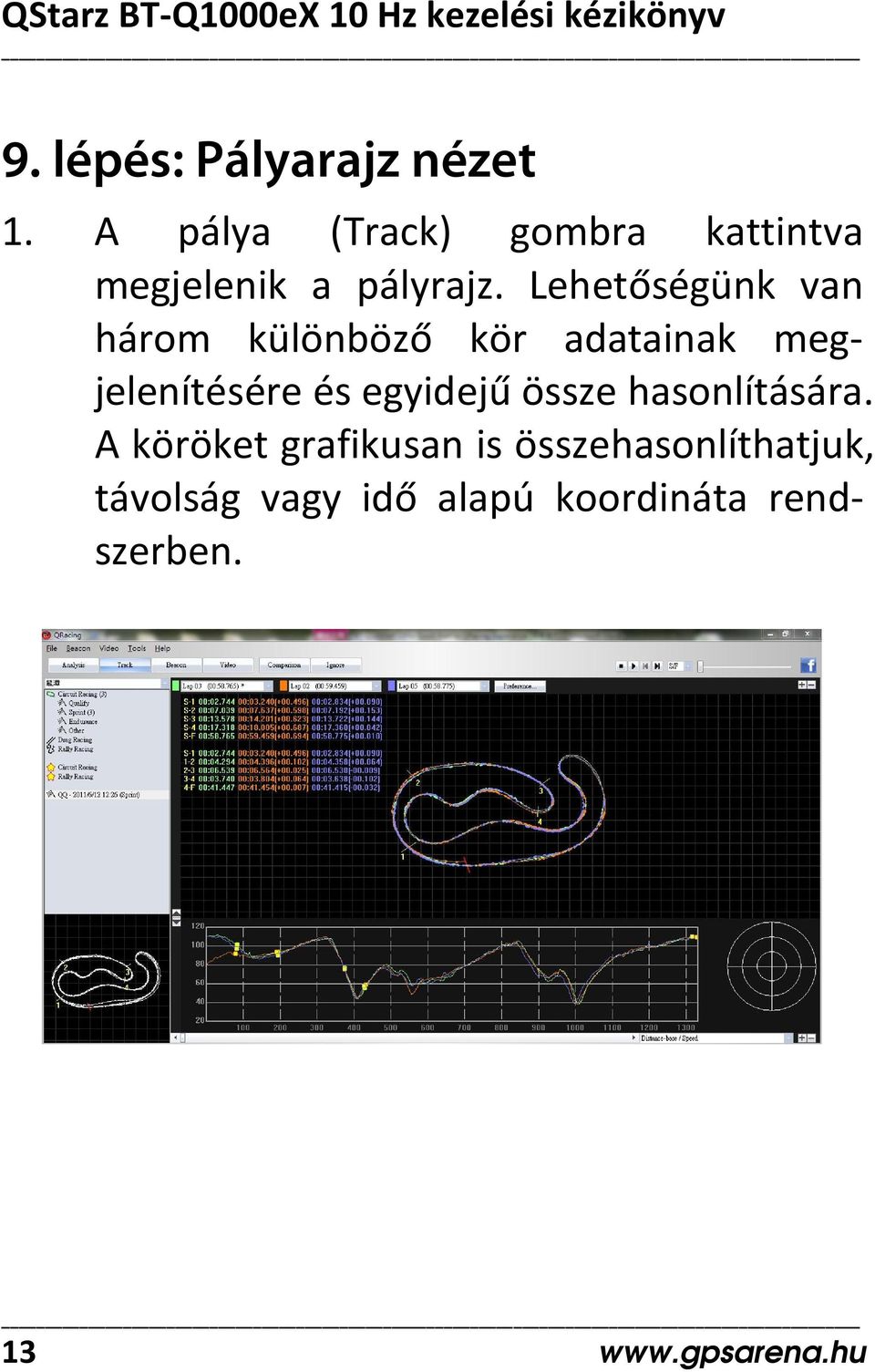

13 9. lépés: Pályarajz nézet 1. A pálya (Track) gombra kattintva megjelenik a pályrajz. Lehetőségünk van három különböző kör adatainak megjelenítésére és egyidejű össze hasonlítására. A köröket grafikusan is összehasonlíthatjuk, távolság vagy idő alapú koordináta rendszerben. 13

14 2. A QRacing program a pálya nyomvonalán a fékezési zónákat vastag, míg a gyorsítási zónákat vékony vonallal jelzi. Ez különösen hasznos lehet a versenyzőnek, hiszen így láthatja, hogy a többi körhöz vagy versenyzőhöz képest helyileg hol fékezett illetve gyorsított. 3. Kattintson a lejátszás gombra a fenti menüsorban! Összesen három kört lehet visszajátszani egyidejűleg, melyek idő és sebességadatai párhuzamosan nyomon követhetőek. 14
