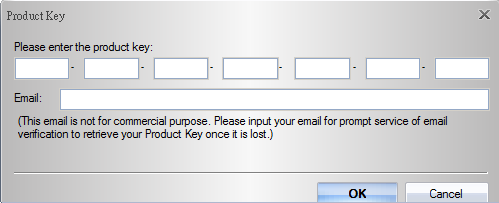

A program első használata során meg kell adni a termékkulcsot! A termékkulcs a telepítő CD tasak kinyitása után, annak belső részén található!

Átírás

1

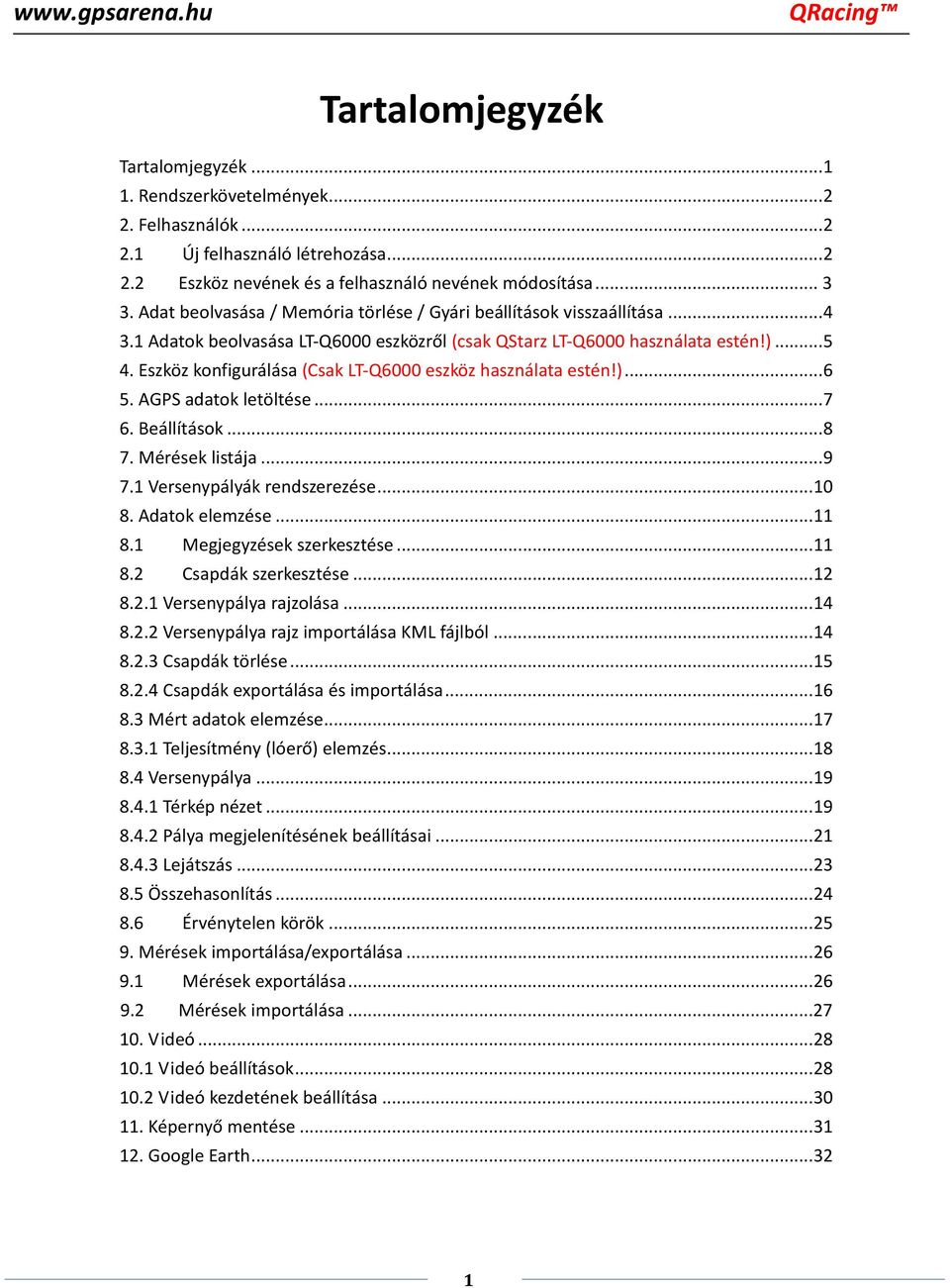

2 Tartalomjegyzék Tartalomjegyzék Rendszerkövetelmények Felhasználók Új felhasználó létrehozása Eszköz nevének és a felhasználó nevének módosítása Adat beolvasása / Memória törlése / Gyári beállítások visszaállítása Adatok beolvasása LT-Q6000 eszközről (csak QStarz LT-Q6000 használata estén!) Eszköz konfigurálása (Csak LT-Q6000 eszköz használata estén!) AGPS adatok letöltése Beállítások Mérések listája Versenypályák rendszerezése Adatok elemzése Megjegyzések szerkesztése Csapdák szerkesztése Versenypálya rajzolása Versenypálya rajz importálása KML fájlból Csapdák törlése Csapdák exportálása és importálása Mért adatok elemzése Teljesítmény (lóerő) elemzés Versenypálya Térkép nézet Pálya megjelenítésének beállításai Lejátszás Összehasonlítás Érvénytelen körök Mérések importálása/exportálása Mérések exportálása Mérések importálása Videó Videó beállítások Videó kezdetének beállítása Képernyő mentése Google Earth

3 1. Rendszerkövetelmények Minimális rendszerkövetelmények Windows XP, Vista vagy Windows 7 Pentium 3, 500 Mhz 128MB RAM 128MB tárhely a merevlemezen 16MB videokártya 800x600, 16 bites High Color felbontás Ajánlott rendszerkövetelmények Windows XP, Vista vagy Windows 7 Pentium 4, 2.4 GHz+ vagy AMD 2400xp+ 512 MB RAM 2 GB tárhely a merevlemezen 32 MB videokártya 1280x1024, 32 bites True Color felbontás A program első használata során meg kell adni a termékkulcsot! A termékkulcs a telepítő CD tasak kinyitása után, annak belső részén található! A termékkulcsot a program automatikusan kéri, amikor első alkalommal olvasunk be adatot a Q1000eX vagy Q6000 eszközökről. Amennyiben menüből kívánjuk megadni a termékkulcsot, válasszuk a Help menü About QRacing parancsát, majd a megjelenő ablakban kattintsunk az Input product key gombra! Ezt követően az alábbi ablak látható. 2. Felhasználók 2.1 Új felhasználó létrehozása A QRacing program támogatja a több felhasználós üzemmódot. Új felhasználó létrehozása előtt csatlakoztassuk az eszközt az USB kábel segítésével a számítógéphez. Amennyiben először csatlakozatjuk az új eszközt, a program automatikusan megjeleníti azt az ablakot, ahol az eszköz nevét (Device name) és a felhasználó nevét (Nick name) tudjuk definiálni. Megjegyzés: Az eszköz neve maximum 14 karakter hosszúságú lehet és csak az angol ABC betűit illetve számokat tartalmazhat! 2

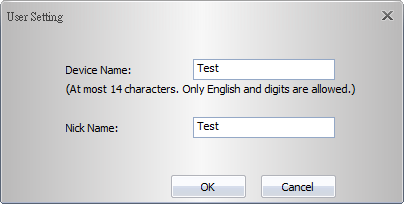

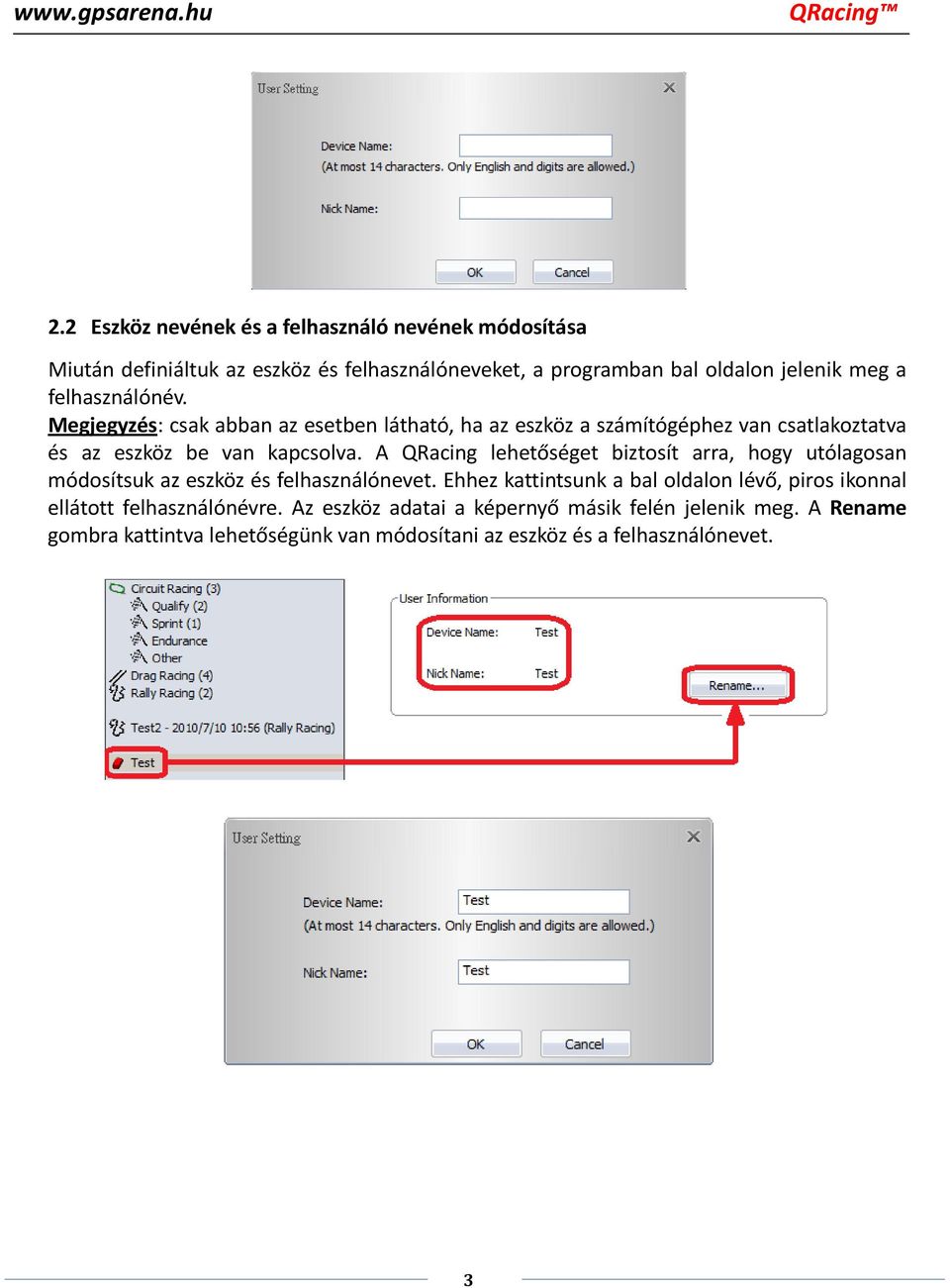

4 2.2 Eszköz nevének és a felhasználó nevének módosítása Miután definiáltuk az eszköz és felhasználóneveket, a programban bal oldalon jelenik meg a felhasználónév. Megjegyzés: csak abban az esetben látható, ha az eszköz a számítógéphez van csatlakoztatva és az eszköz be van kapcsolva. A QRacing lehetőséget biztosít arra, hogy utólagosan módosítsuk az eszköz és felhasználónevet. Ehhez kattintsunk a bal oldalon lévő, piros ikonnal ellátott felhasználónévre. Az eszköz adatai a képernyő másik felén jelenik meg. A Rename gombra kattintva lehetőségünk van módosítani az eszköz és a felhasználónevet. 3

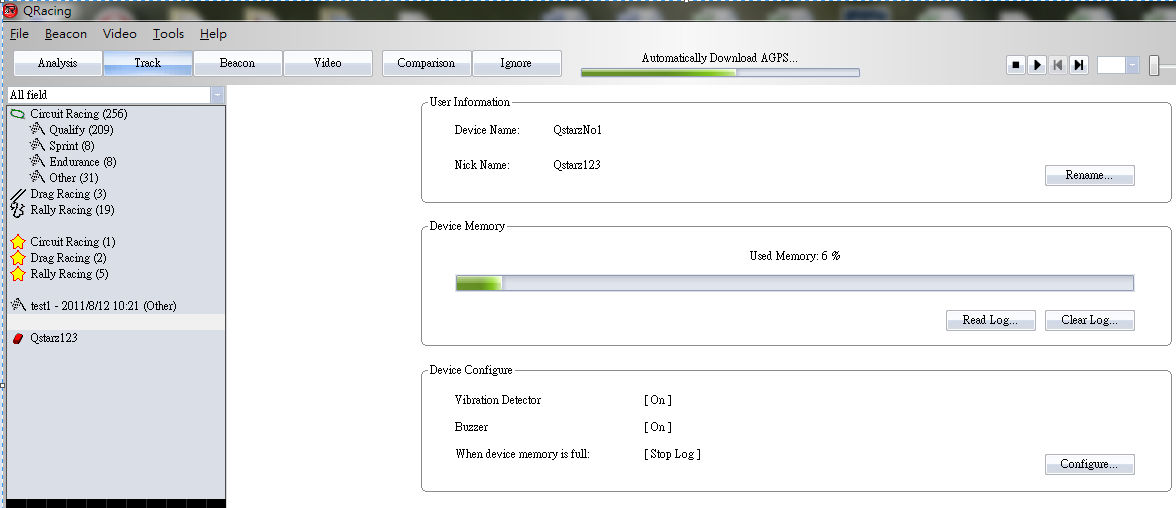

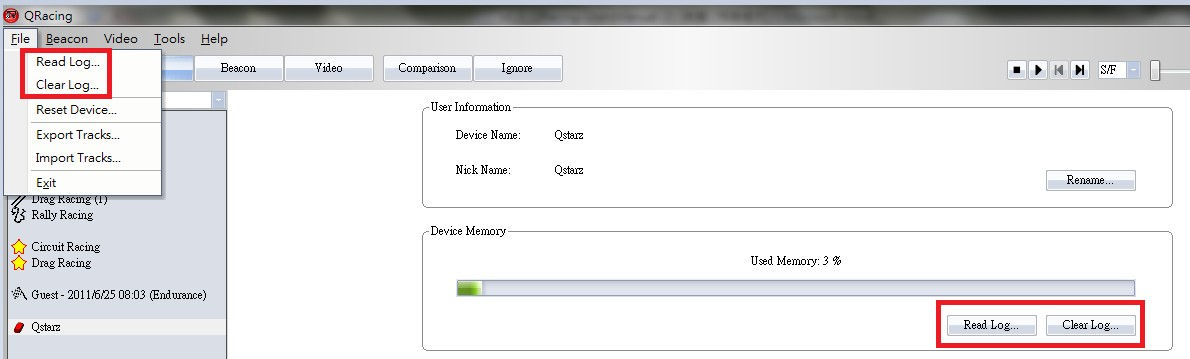

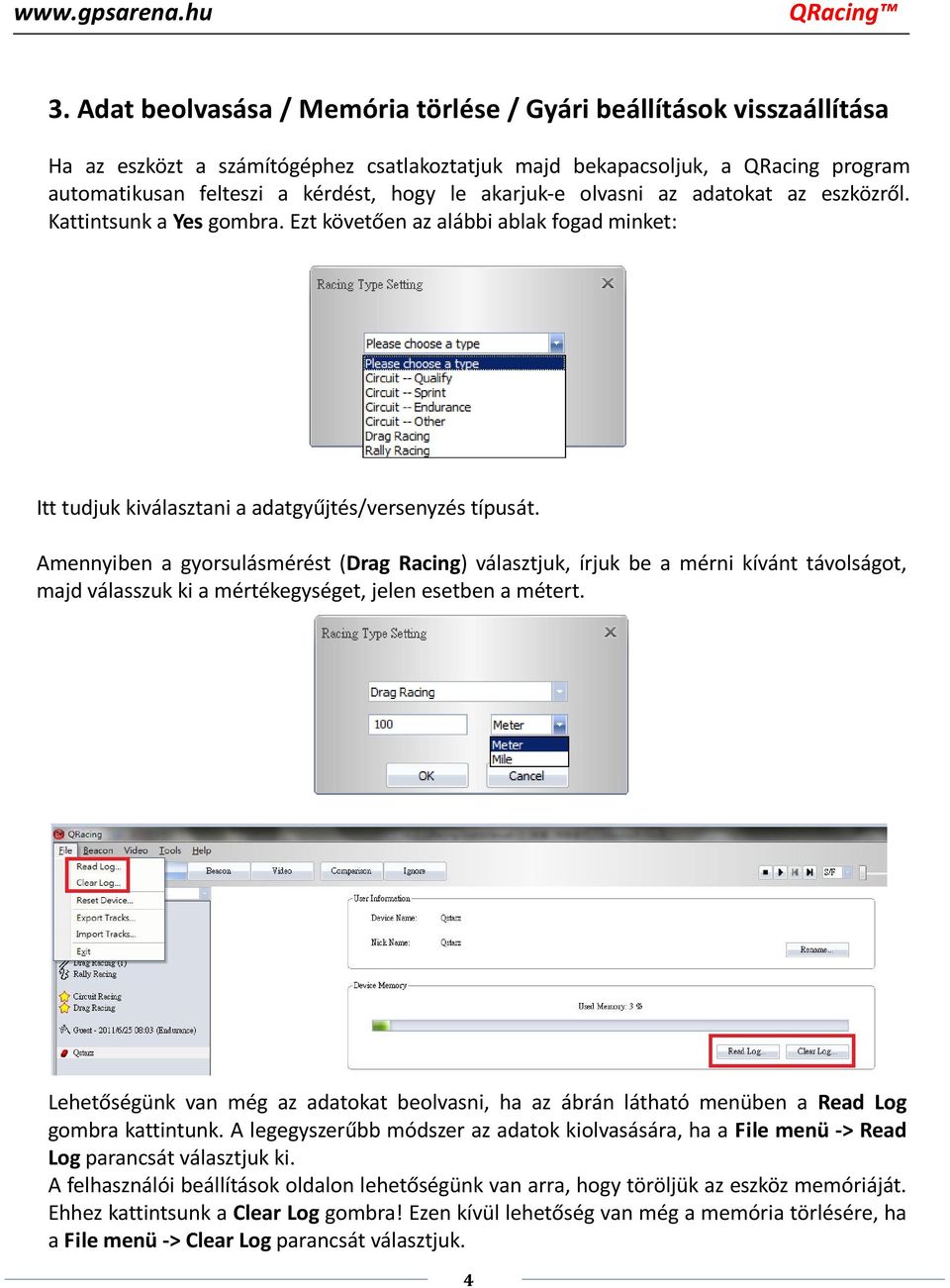

5 3. Adat beolvasása / Memória törlése / Gyári beállítások visszaállítása Ha az eszközt a számítógéphez csatlakoztatjuk majd bekapacsoljuk, a QRacing program automatikusan felteszi a kérdést, hogy le akarjuk-e olvasni az adatokat az eszközről. Kattintsunk a Yes gombra. Ezt követően az alábbi ablak fogad minket: Itt tudjuk kiválasztani a adatgyűjtés/versenyzés típusát. Amennyiben a gyorsulásmérést (Drag Racing) választjuk, írjuk be a mérni kívánt távolságot, majd válasszuk ki a mértékegységet, jelen esetben a métert. Lehetőségünk van még az adatokat beolvasni, ha az ábrán látható menüben a Read Log gombra kattintunk. A legegyszerűbb módszer az adatok kiolvasására, ha a File menü -> Read Log parancsát választjuk ki. A felhasználói beállítások oldalon lehetőségünk van arra, hogy töröljük az eszköz memóriáját. Ehhez kattintsunk a Clear Log gombra! Ezen kívül lehetőség van még a memória törlésére, ha a File menü -> Clear Log parancsát választjuk. 4

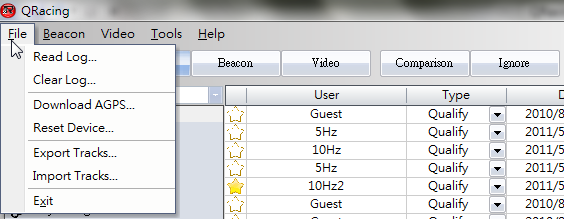

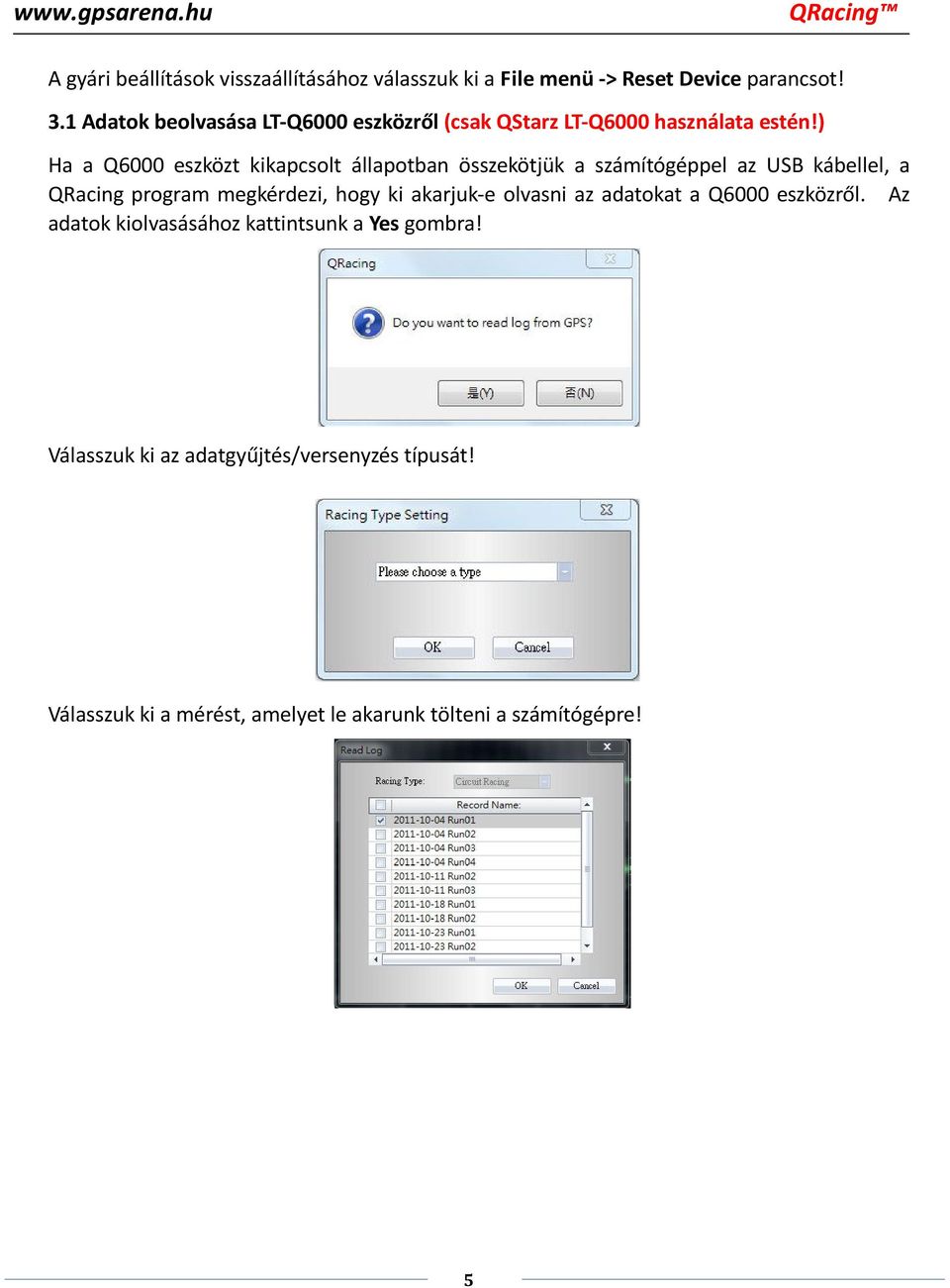

6 A gyári beállítások visszaállításához válasszuk ki a File menü -> Reset Device parancsot! 3.1 Adatok beolvasása LT-Q6000 eszközről (csak QStarz LT-Q6000 használata estén!) Ha a Q6000 eszközt kikapcsolt állapotban összekötjük a számítógéppel az USB kábellel, a QRacing program megkérdezi, hogy ki akarjuk-e olvasni az adatokat a Q6000 eszközről. Az adatok kiolvasásához kattintsunk a Yes gombra! Válasszuk ki az adatgyűjtés/versenyzés típusát! Válasszuk ki a mérést, amelyet le akarunk tölteni a számítógépre! 5

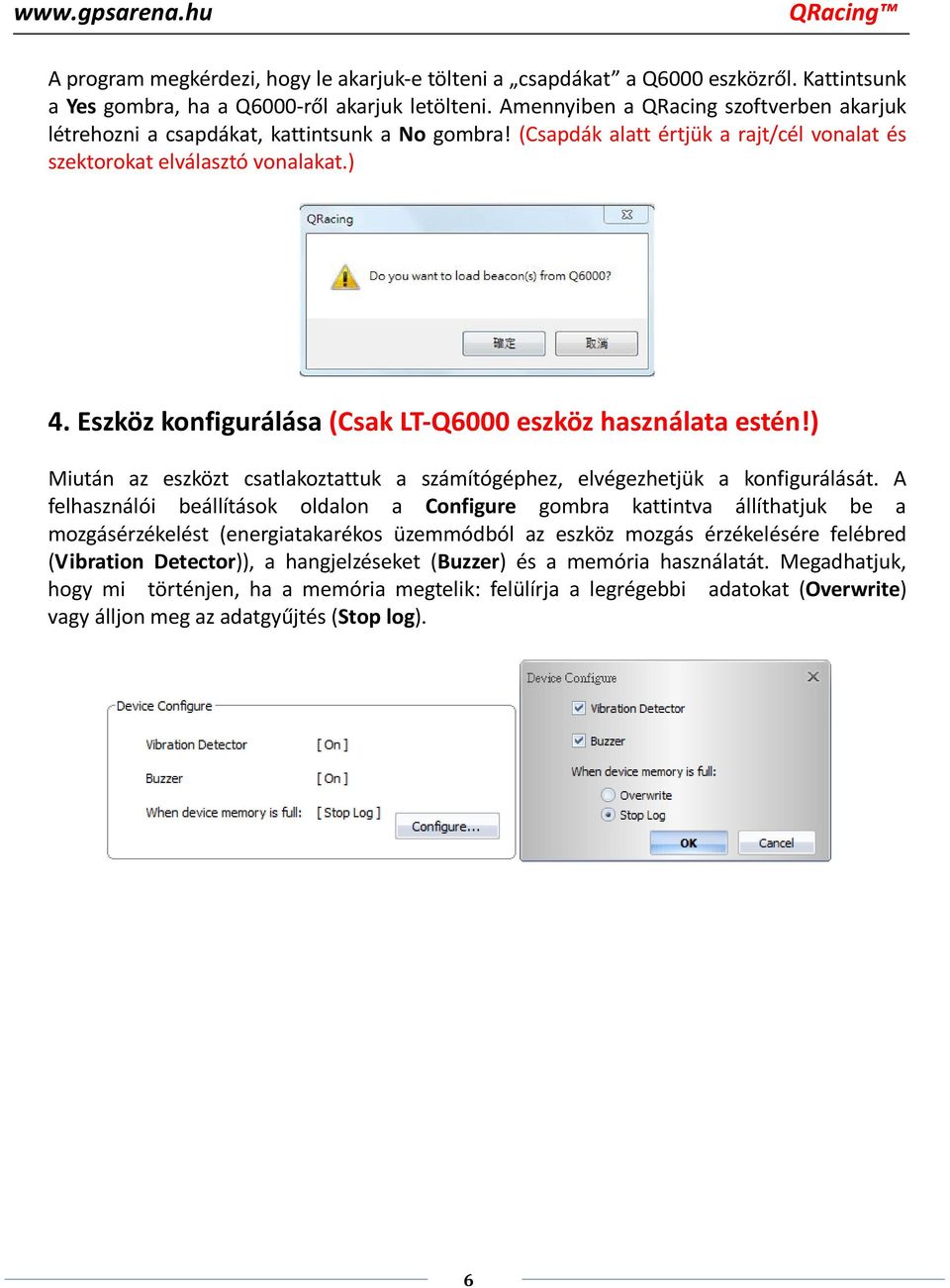

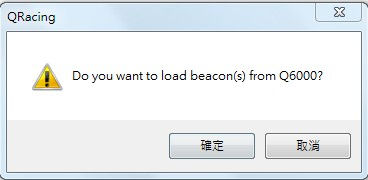

7 A program megkérdezi, hogy le akarjuk-e tölteni a csapdákat a Q6000 eszközről. Kattintsunk a Yes gombra, ha a Q6000-ről akarjuk letölteni. Amennyiben a QRacing szoftverben akarjuk létrehozni a csapdákat, kattintsunk a No gombra! (Csapdák alatt értjük a rajt/cél vonalat és szektorokat elválasztó vonalakat.) 4. Eszköz konfigurálása (Csak LT-Q6000 eszköz használata estén!) Miután az eszközt csatlakoztattuk a számítógéphez, elvégezhetjük a konfigurálását. A felhasználói beállítások oldalon a Configure gombra kattintva állíthatjuk be a mozgásérzékelést (energiatakarékos üzemmódból az eszköz mozgás érzékelésére felébred (Vibration Detector)), a hangjelzéseket (Buzzer) és a memória használatát. Megadhatjuk, hogy mi történjen, ha a memória megtelik: felülírja a legrégebbi adatokat (Overwrite) vagy álljon meg az adatgyűjtés (Stop log). 6

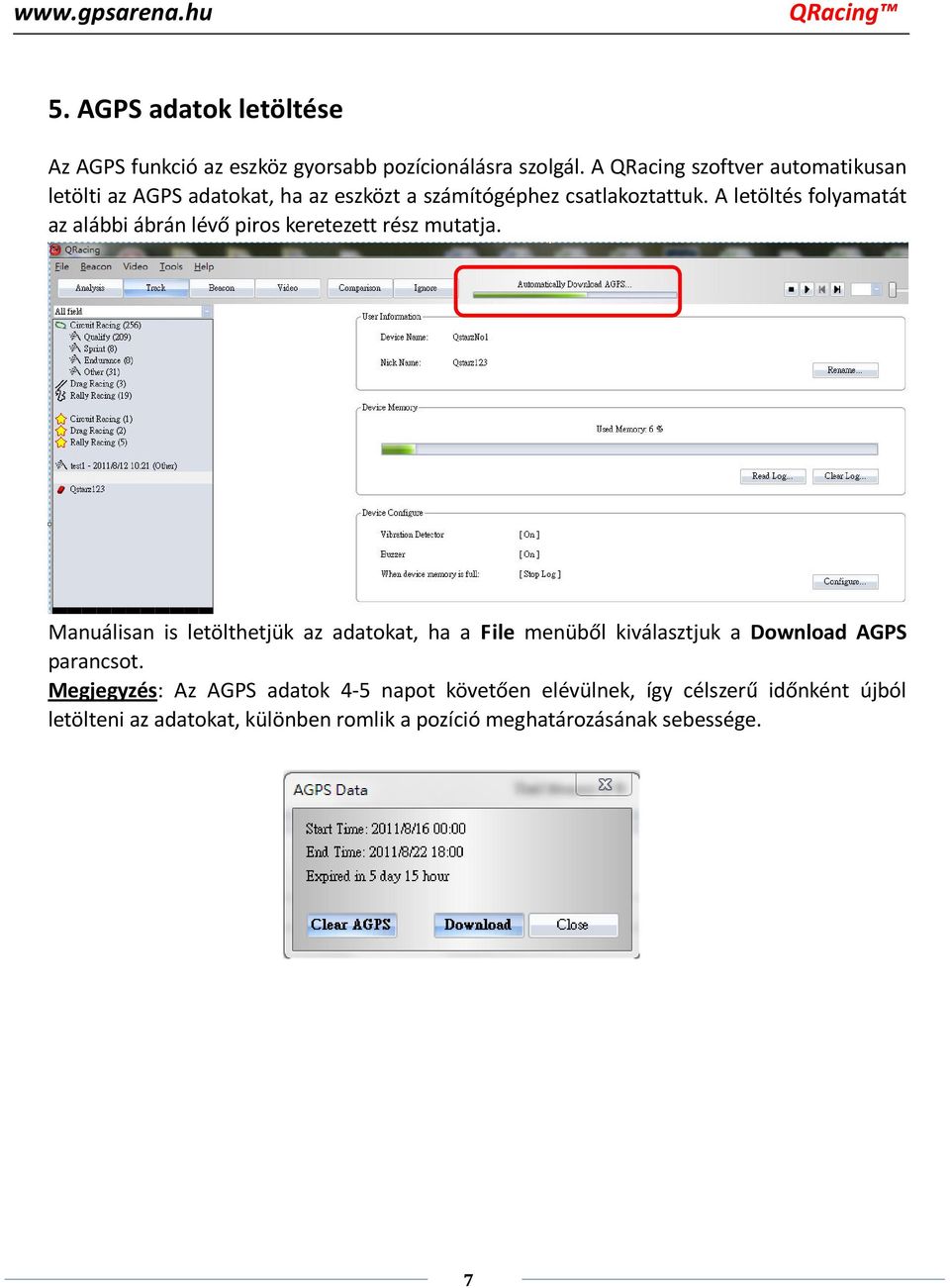

8 5. AGPS adatok letöltése Az AGPS funkció az eszköz gyorsabb pozícionálásra szolgál. A QRacing szoftver automatikusan letölti az AGPS adatokat, ha az eszközt a számítógéphez csatlakoztattuk. A letöltés folyamatát az alábbi ábrán lévő piros keretezett rész mutatja. Manuálisan is letölthetjük az adatokat, ha a File menüből kiválasztjuk a Download AGPS parancsot. Megjegyzés: Az AGPS adatok 4-5 napot követően elévülnek, így célszerű időnként újból letölteni az adatokat, különben romlik a pozíció meghatározásának sebessége. 7

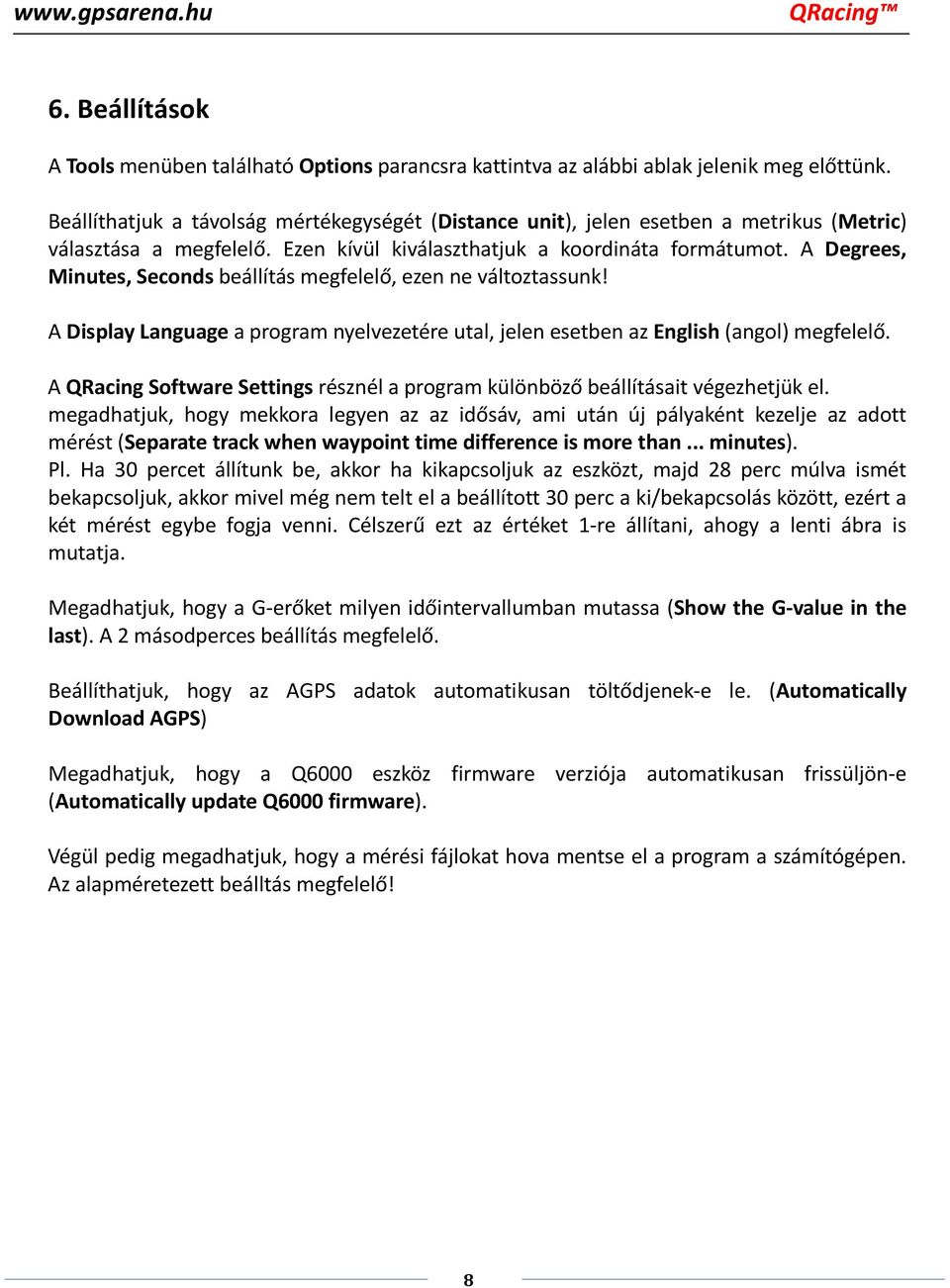

9 6. Beállítások A Tools menüben található Options parancsra kattintva az alábbi ablak jelenik meg előttünk. Beállíthatjuk a távolság mértékegységét (Distance unit), jelen esetben a metrikus (Metric) választása a megfelelő. Ezen kívül kiválaszthatjuk a koordináta formátumot. A Degrees, Minutes, Seconds beállítás megfelelő, ezen ne változtassunk! A Display Language a program nyelvezetére utal, jelen esetben az English (angol) megfelelő. A QRacing Software Settings résznél a program különböző beállításait végezhetjük el. megadhatjuk, hogy mekkora legyen az az idősáv, ami után új pályaként kezelje az adott mérést (Separate track when waypoint time difference is more than... minutes). Pl. Ha 30 percet állítunk be, akkor ha kikapcsoljuk az eszközt, majd 28 perc múlva ismét bekapcsoljuk, akkor mivel még nem telt el a beállított 30 perc a ki/bekapcsolás között, ezért a két mérést egybe fogja venni. Célszerű ezt az értéket 1-re állítani, ahogy a lenti ábra is mutatja. Megadhatjuk, hogy a G-erőket milyen időintervallumban mutassa (Show the G-value in the last). A 2 másodperces beállítás megfelelő. Beállíthatjuk, hogy az AGPS adatok automatikusan töltődjenek-e le. (Automatically Download AGPS) Megadhatjuk, hogy a Q6000 eszköz firmware verziója automatikusan frissüljön-e (Automatically update Q6000 firmware). Végül pedig megadhatjuk, hogy a mérési fájlokat hova mentse el a program a számítógépen. Az alapméretezett beálltás megfelelő! 8

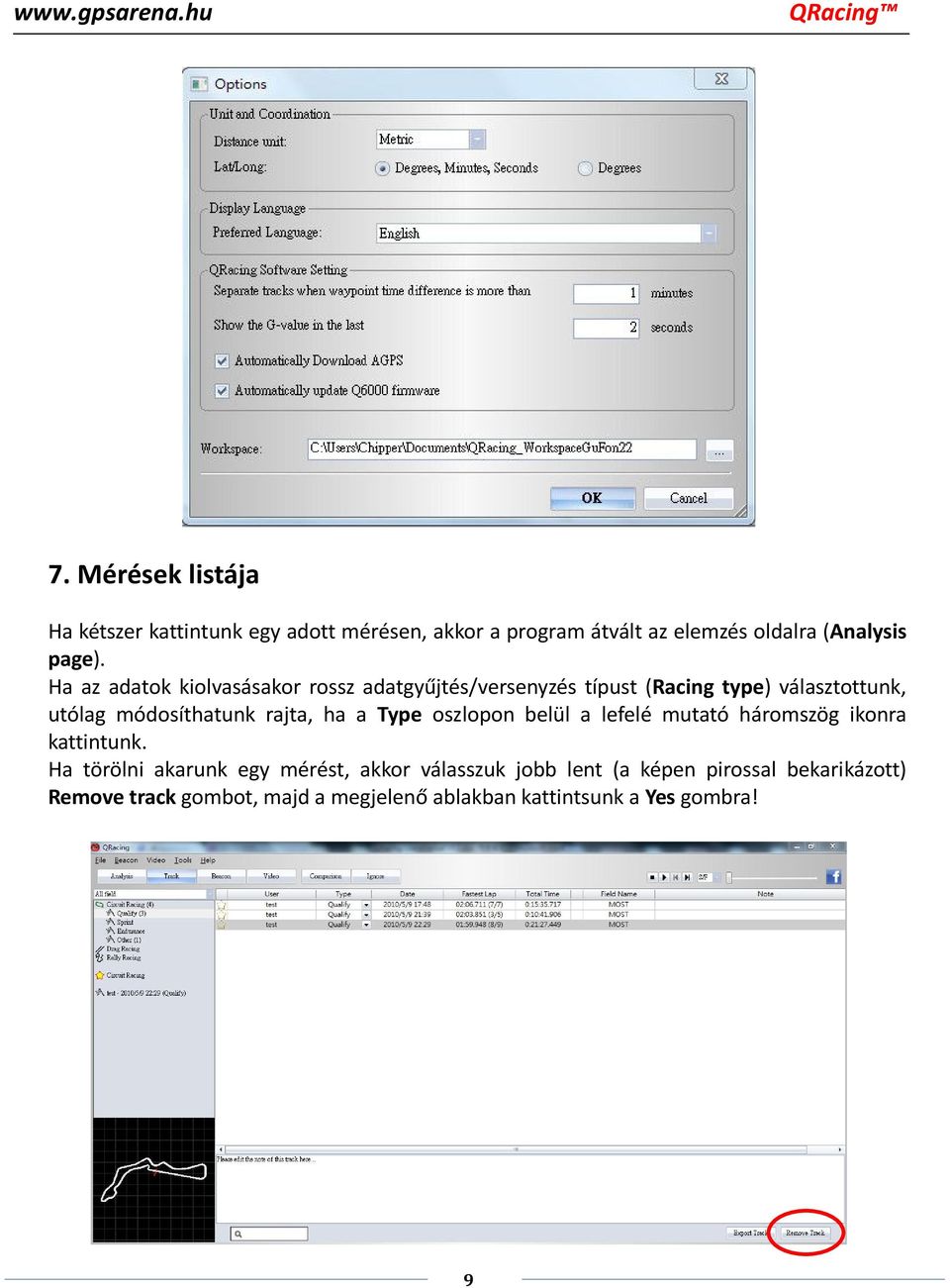

10 7. Mérések listája Ha kétszer kattintunk egy adott mérésen, akkor a program átvált az elemzés oldalra (Analysis page). Ha az adatok kiolvasásakor rossz adatgyűjtés/versenyzés típust (Racing type) választottunk, utólag módosíthatunk rajta, ha a Type oszlopon belül a lefelé mutató háromszög ikonra kattintunk. Ha törölni akarunk egy mérést, akkor válasszuk jobb lent (a képen pirossal bekarikázott) Remove track gombot, majd a megjelenő ablakban kattintsunk a Yes gombra! 9

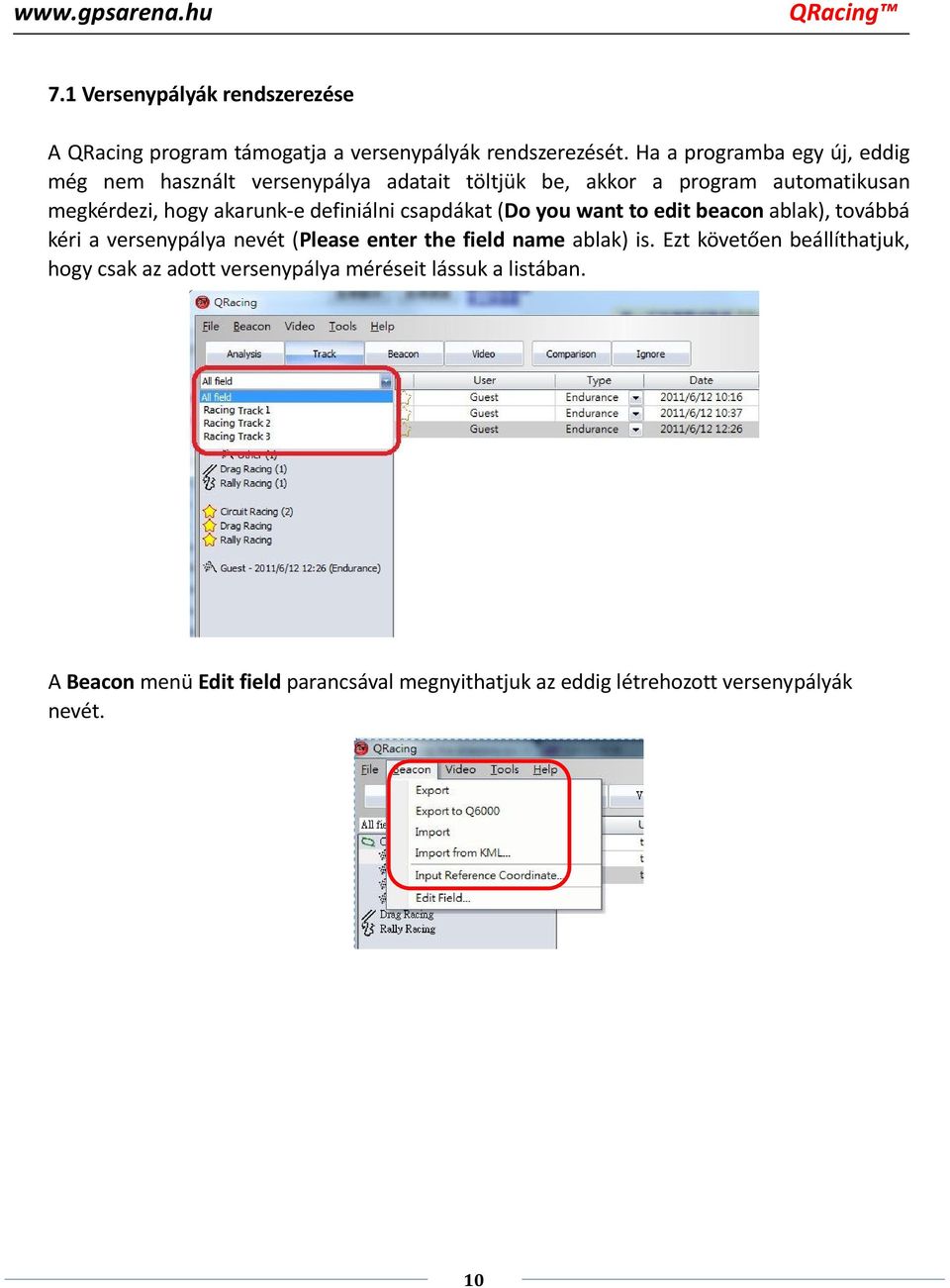

11 7.1 Versenypályák rendszerezése A QRacing program támogatja a versenypályák rendszerezését. Ha a programba egy új, eddig még nem használt versenypálya adatait töltjük be, akkor a program automatikusan megkérdezi, hogy akarunk-e definiálni csapdákat (Do you want to edit beacon ablak), továbbá kéri a versenypálya nevét (Please enter the field name ablak) is. Ezt követően beállíthatjuk, hogy csak az adott versenypálya méréseit lássuk a listában. A Beacon menü Edit field parancsával megnyithatjuk az eddig létrehozott versenypályák nevét. 10

12 . Ha a listában lévő versenypálya nevére kétszer kattintunk, akkor átírhatjuk a versenypálya nevét. Amennyiben törölni akarjuk a versenypályát, válasszuk ki a listában a törölni kívánt pályát, majd kattintsunk a Delete gombra! 8. Adatok elemzése 8.1 Megjegyzések szerkesztése Miután kiolvastuk az adatokat az eszközből, lehetőség van arra, hogy megjegyzést fűzzünk az adott méréshez. Először válasszuk ki a mérést, amelyhez megjegyzést kívánunk fűzni majd az alábbi ábrán látható piros kerettel jelzett mezőbe írjuk be a megjegyzést. A megjegyzésbe célszerű olyan adatokat írni, amelyek a későbbiekben is segítségünkre lesznek. Pl. időjárás, hőmérséklet, gumi állapota, különböző beállítások, futam jellege (edzés, időmérő, verseny) stb... 11

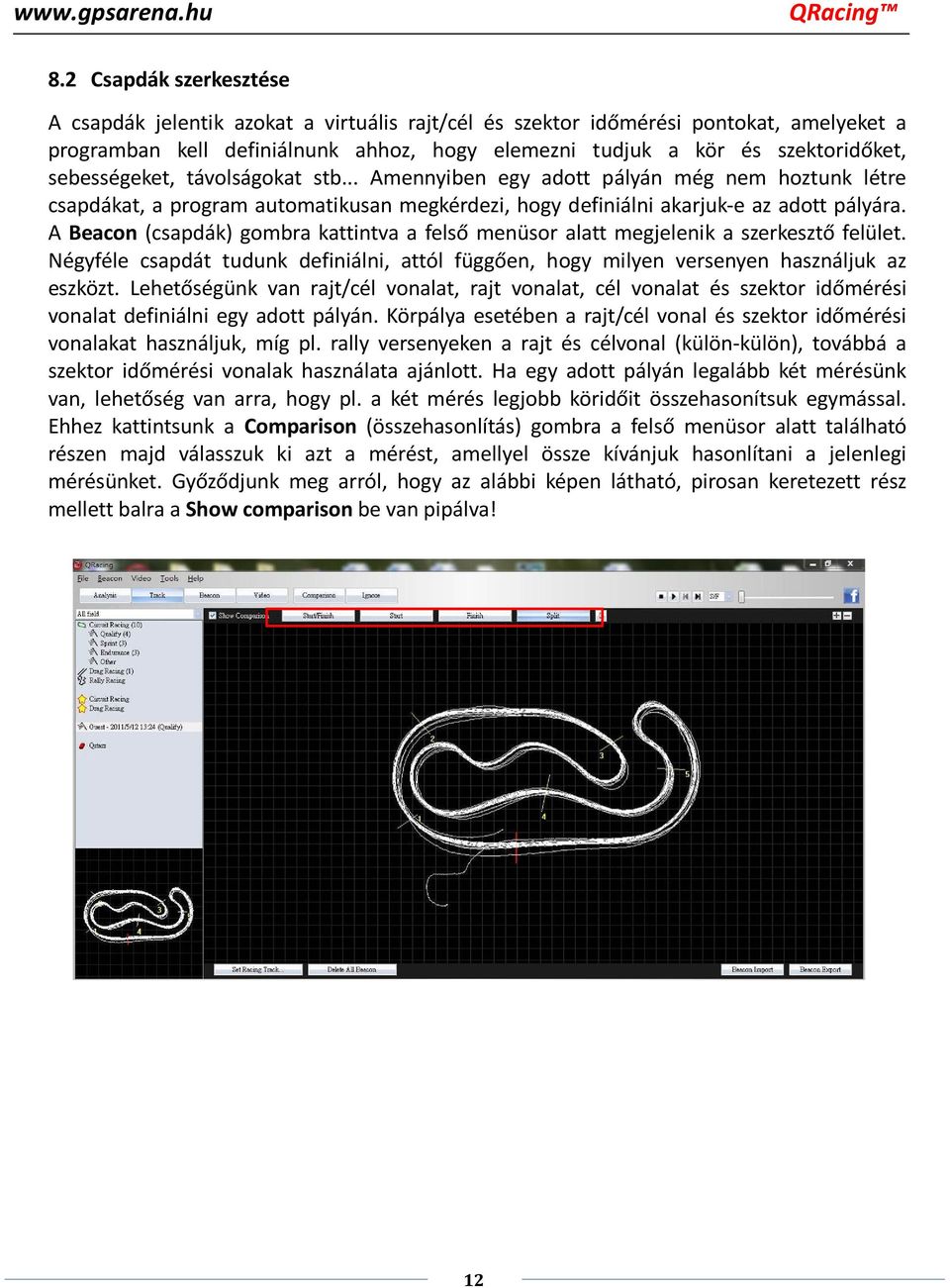

13 8.2 Csapdák szerkesztése A csapdák jelentik azokat a virtuális rajt/cél és szektor időmérési pontokat, amelyeket a programban kell definiálnunk ahhoz, hogy elemezni tudjuk a kör és szektoridőket, sebességeket, távolságokat stb... Amennyiben egy adott pályán még nem hoztunk létre csapdákat, a program automatikusan megkérdezi, hogy definiálni akarjuk-e az adott pályára. A Beacon (csapdák) gombra kattintva a felső menüsor alatt megjelenik a szerkesztő felület. Négyféle csapdát tudunk definiálni, attól függően, hogy milyen versenyen használjuk az eszközt. Lehetőségünk van rajt/cél vonalat, rajt vonalat, cél vonalat és szektor időmérési vonalat definiálni egy adott pályán. Körpálya esetében a rajt/cél vonal és szektor időmérési vonalakat használjuk, míg pl. rally versenyeken a rajt és célvonal (külön-külön), továbbá a szektor időmérési vonalak használata ajánlott. Ha egy adott pályán legalább két mérésünk van, lehetőség van arra, hogy pl. a két mérés legjobb köridőit összehasonítsuk egymással. Ehhez kattintsunk a Comparison (összehasonlítás) gombra a felső menüsor alatt található részen majd válasszuk ki azt a mérést, amellyel össze kívánjuk hasonlítani a jelenlegi mérésünket. Győződjunk meg arról, hogy az alábbi képen látható, pirosan keretezett rész mellett balra a Show comparison be van pipálva! 12

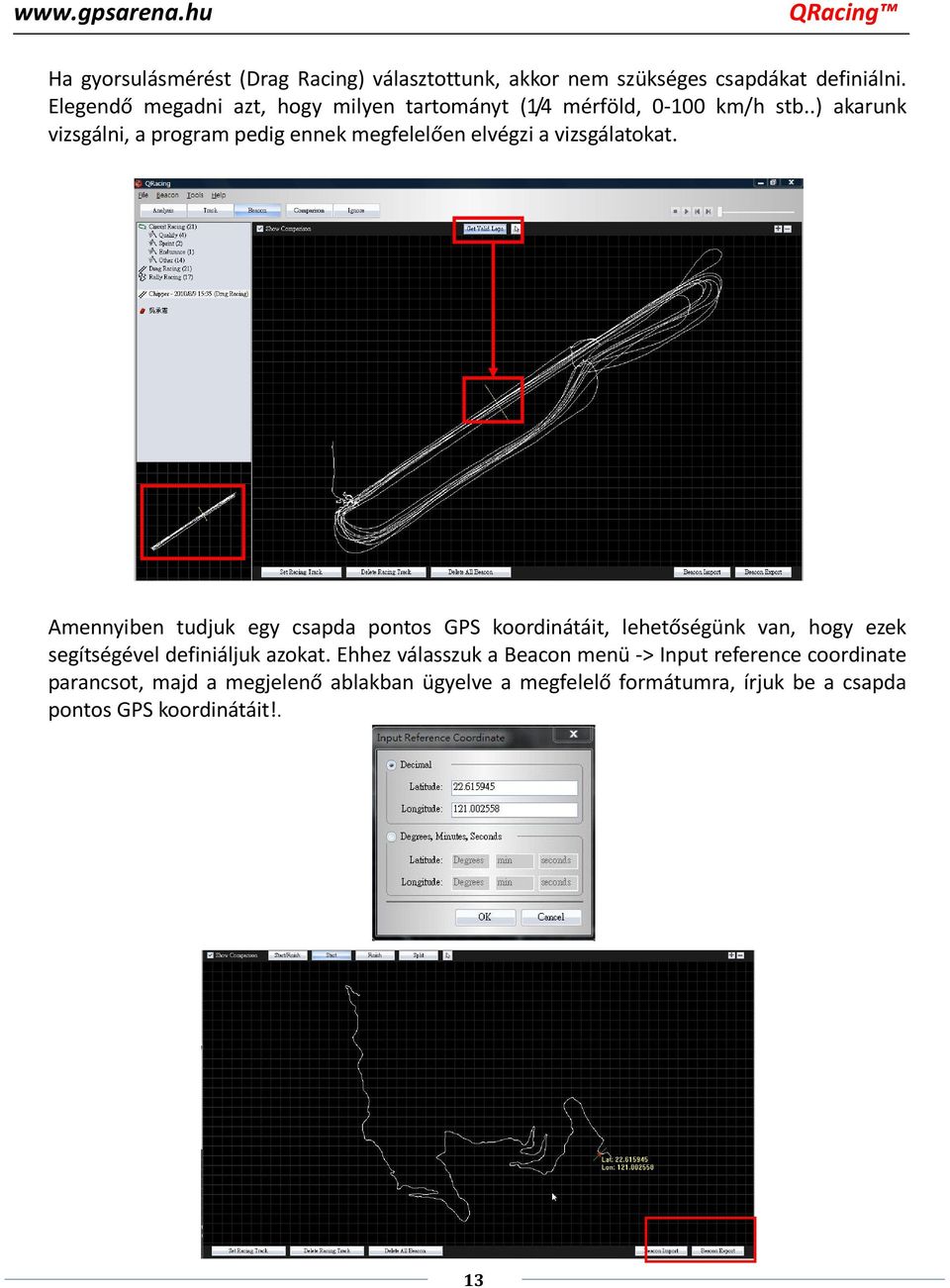

14 Ha gyorsulásmérést (Drag Racing) választottunk, akkor nem szükséges csapdákat definiálni. Elegendő megadni azt, hogy milyen tartományt (1/4 mérföld, km/h stb..) akarunk vizsgálni, a program pedig ennek megfelelően elvégzi a vizsgálatokat. Amennyiben tudjuk egy csapda pontos GPS koordinátáit, lehetőségünk van, hogy ezek segítségével definiáljuk azokat. Ehhez válasszuk a Beacon menü -> Input reference coordinate parancsot, majd a megjelenő ablakban ügyelve a megfelelő formátumra, írjuk be a csapda pontos GPS koordinátáit!. 13

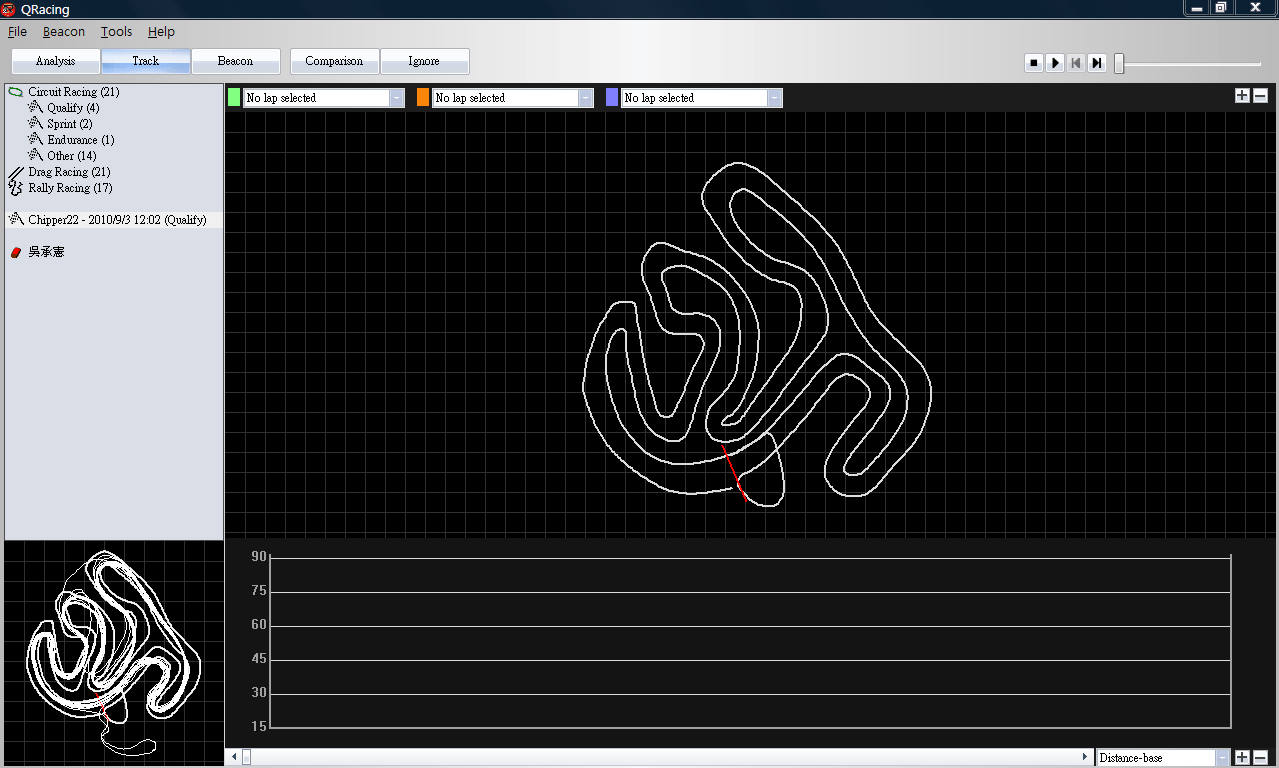

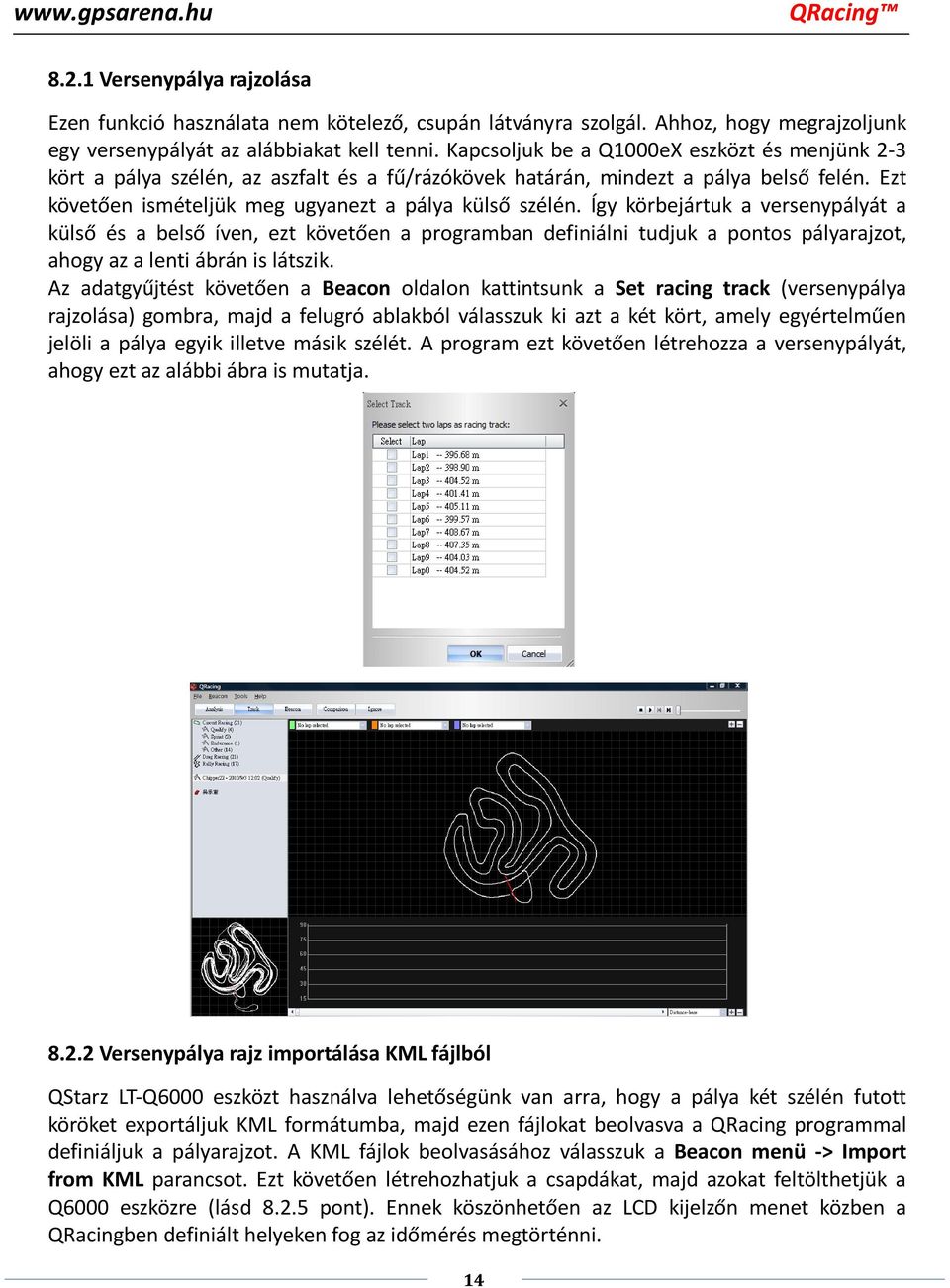

15 8.2.1 Versenypálya rajzolása Ezen funkció használata nem kötelező, csupán látványra szolgál. Ahhoz, hogy megrajzoljunk egy versenypályát az alábbiakat kell tenni. Kapcsoljuk be a Q1000eX eszközt és menjünk 2-3 kört a pálya szélén, az aszfalt és a fű/rázókövek határán, mindezt a pálya belső felén. Ezt követően ismételjük meg ugyanezt a pálya külső szélén. Így körbejártuk a versenypályát a külső és a belső íven, ezt követően a programban definiálni tudjuk a pontos pályarajzot, ahogy az a lenti ábrán is látszik. Az adatgyűjtést követően a Beacon oldalon kattintsunk a Set racing track (versenypálya rajzolása) gombra, majd a felugró ablakból válasszuk ki azt a két kört, amely egyértelműen jelöli a pálya egyik illetve másik szélét. A program ezt követően létrehozza a versenypályát, ahogy ezt az alábbi ábra is mutatja Versenypálya rajz importálása KML fájlból QStarz LT-Q6000 eszközt használva lehetőségünk van arra, hogy a pálya két szélén futott köröket exportáljuk KML formátumba, majd ezen fájlokat beolvasva a QRacing programmal definiáljuk a pályarajzot. A KML fájlok beolvasásához válasszuk a Beacon menü -> Import from KML parancsot. Ezt követően létrehozhatjuk a csapdákat, majd azokat feltölthetjük a Q6000 eszközre (lásd pont). Ennek köszönhetően az LCD kijelzőn menet közben a QRacingben definiált helyeken fog az időmérés megtörténni. 14

16 8.2.3 Csapdák törlése A Beacon oldalon vigyük az egeret arra a csapdára, amelyiket törölni akarjuk. Kattintsunk rá bal egérgombbal egyet. Ekkor a csapda szélessége megváltozik. Ezt követően kattintsuk jobb egérgombbal, majd a felugró menüből válasszuk a Delete beacon (csapda törlése) parancsot. Ha az összes csapdát törölni akarjuk, válasszuk a képernyő alján található Delete all beacon (Összes csapda törlése) gombot! 15

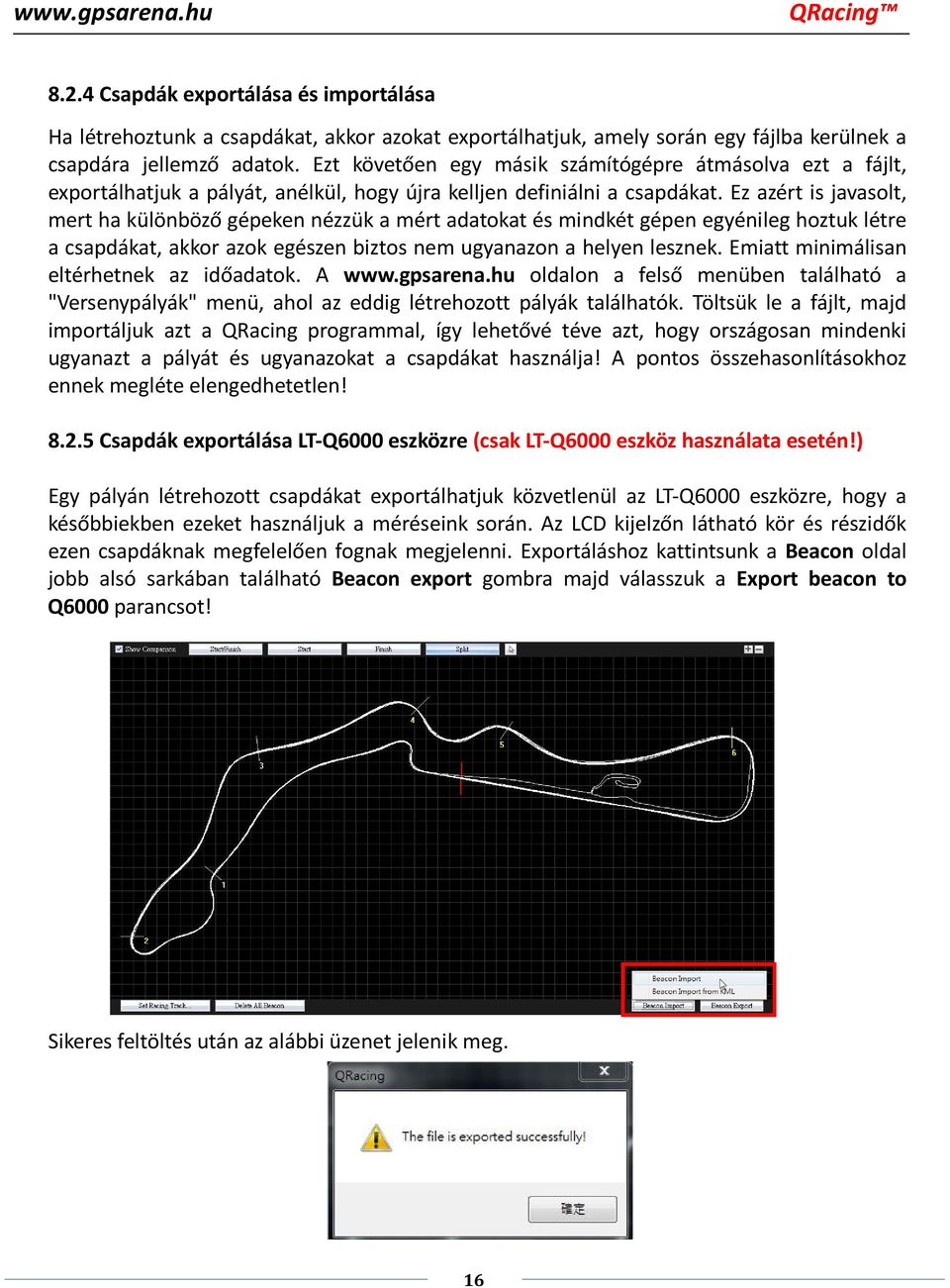

17 8.2.4 Csapdák exportálása és importálása Ha létrehoztunk a csapdákat, akkor azokat exportálhatjuk, amely során egy fájlba kerülnek a csapdára jellemző adatok. Ezt követően egy másik számítógépre átmásolva ezt a fájlt, exportálhatjuk a pályát, anélkül, hogy újra kelljen definiálni a csapdákat. Ez azért is javasolt, mert ha különböző gépeken nézzük a mért adatokat és mindkét gépen egyénileg hoztuk létre a csapdákat, akkor azok egészen biztos nem ugyanazon a helyen lesznek. Emiatt minimálisan eltérhetnek az időadatok. A oldalon a felső menüben található a "Versenypályák" menü, ahol az eddig létrehozott pályák találhatók. Töltsük le a fájlt, majd importáljuk azt a QRacing programmal, így lehetővé téve azt, hogy országosan mindenki ugyanazt a pályát és ugyanazokat a csapdákat használja! A pontos összehasonlításokhoz ennek megléte elengedhetetlen! Csapdák exportálása LT-Q6000 eszközre (csak LT-Q6000 eszköz használata esetén!) Egy pályán létrehozott csapdákat exportálhatjuk közvetlenül az LT-Q6000 eszközre, hogy a későbbiekben ezeket használjuk a méréseink során. Az LCD kijelzőn látható kör és részidők ezen csapdáknak megfelelően fognak megjelenni. Exportáláshoz kattintsunk a Beacon oldal jobb alsó sarkában található Beacon export gombra majd válasszuk a Export beacon to Q6000 parancsot! Sikeres feltöltés után az alábbi üzenet jelenik meg. 16

18 8.3 Mért adatok elemzése Miután létrehoztuk a csapdákat, kattintsunk az Analysis gombra a felső menüsor alatt található részen. Itt különböző táblázatokat láthatunk, melyek segítéségével elvégezhetjük a versenyző által nyújtott teljesítményeket. A QRacing program referencia körnek azt a kört veszi, amelyben a legjobb köridőt futottuk. A referencia kört megváltoztathatjuk egy másikra, ha az alábbi ábrán látható Reference lap settings (referencia kör beállítás) melletti körszámra kattintunk. Összesen négy különböző táblázat látható a teljesítményelemzés során: - átlagos/max/min sebességek és távolságok táblázata (Avg/Max/Min Speed View) - szektoridők táblázata (Sector view - split to split) - szakaszidők táblázata (Split view - start to split) - időmérési pontok sebességeinek táblázata (Point current speed view) A táblázatokban oszloponként a legjobb idő, sebesség vagy távolság eredményeket kék háttérrel emeli ki a program. A QRacing program automatikusan elvégzi az elméletileg futható, legjobb köridők számolását. Ezek közül kétfélét is számol a program: - Best theoretical time (legjobb teoretikus idő) - a mérés során futott legjobb szektoridőket adja össze, attól függetlenül, hogy azokat mely körben futotta a versenyző. 17

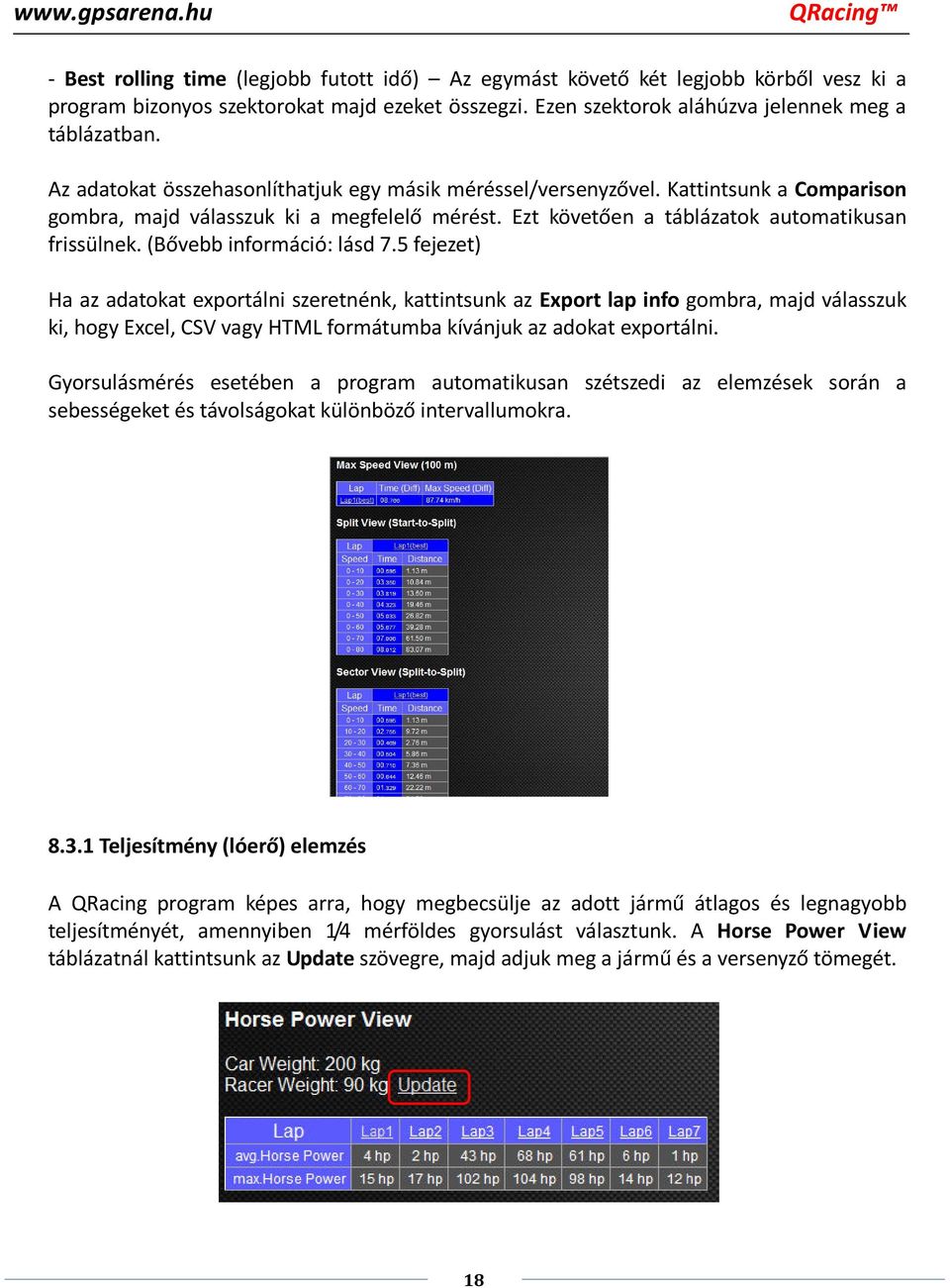

19 - Best rolling time (legjobb futott idő) Az egymást követő két legjobb körből vesz ki a program bizonyos szektorokat majd ezeket összegzi. Ezen szektorok aláhúzva jelennek meg a táblázatban. Az adatokat összehasonlíthatjuk egy másik méréssel/versenyzővel. Kattintsunk a Comparison gombra, majd válasszuk ki a megfelelő mérést. Ezt követően a táblázatok automatikusan frissülnek. (Bővebb információ: lásd 7.5 fejezet) Ha az adatokat exportálni szeretnénk, kattintsunk az Export lap info gombra, majd válasszuk ki, hogy Excel, CSV vagy HTML formátumba kívánjuk az adokat exportálni. Gyorsulásmérés esetében a program automatikusan szétszedi az elemzések során a sebességeket és távolságokat különböző intervallumokra Teljesítmény (lóerő) elemzés A QRacing program képes arra, hogy megbecsülje az adott jármű átlagos és legnagyobb teljesítményét, amennyiben 1/4 mérföldes gyorsulást választunk. A Horse Power View táblázatnál kattintsunk az Update szövegre, majd adjuk meg a jármű és a versenyző tömegét. 18

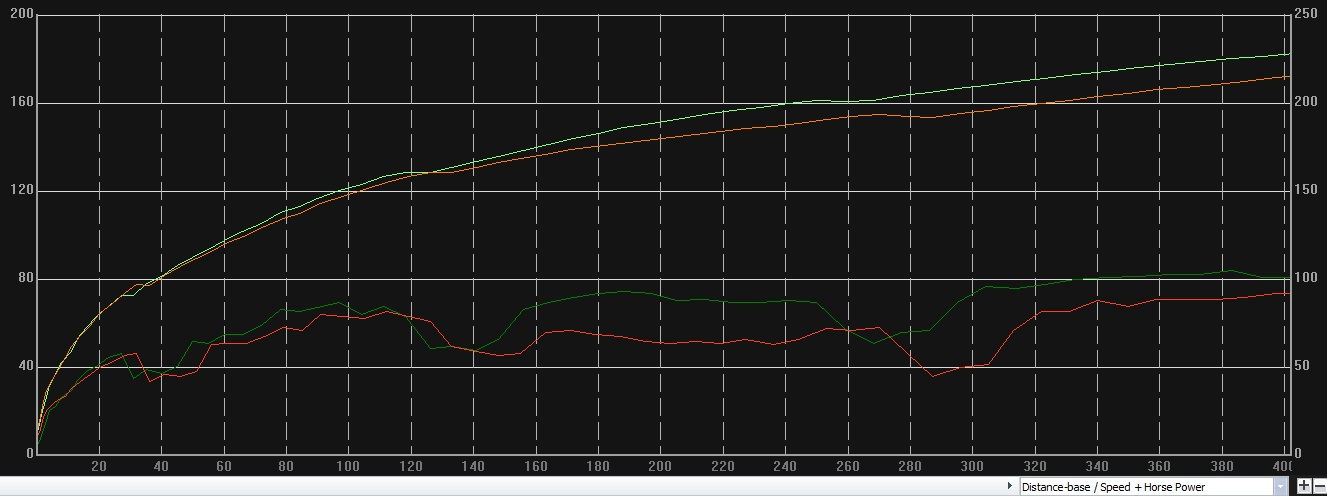

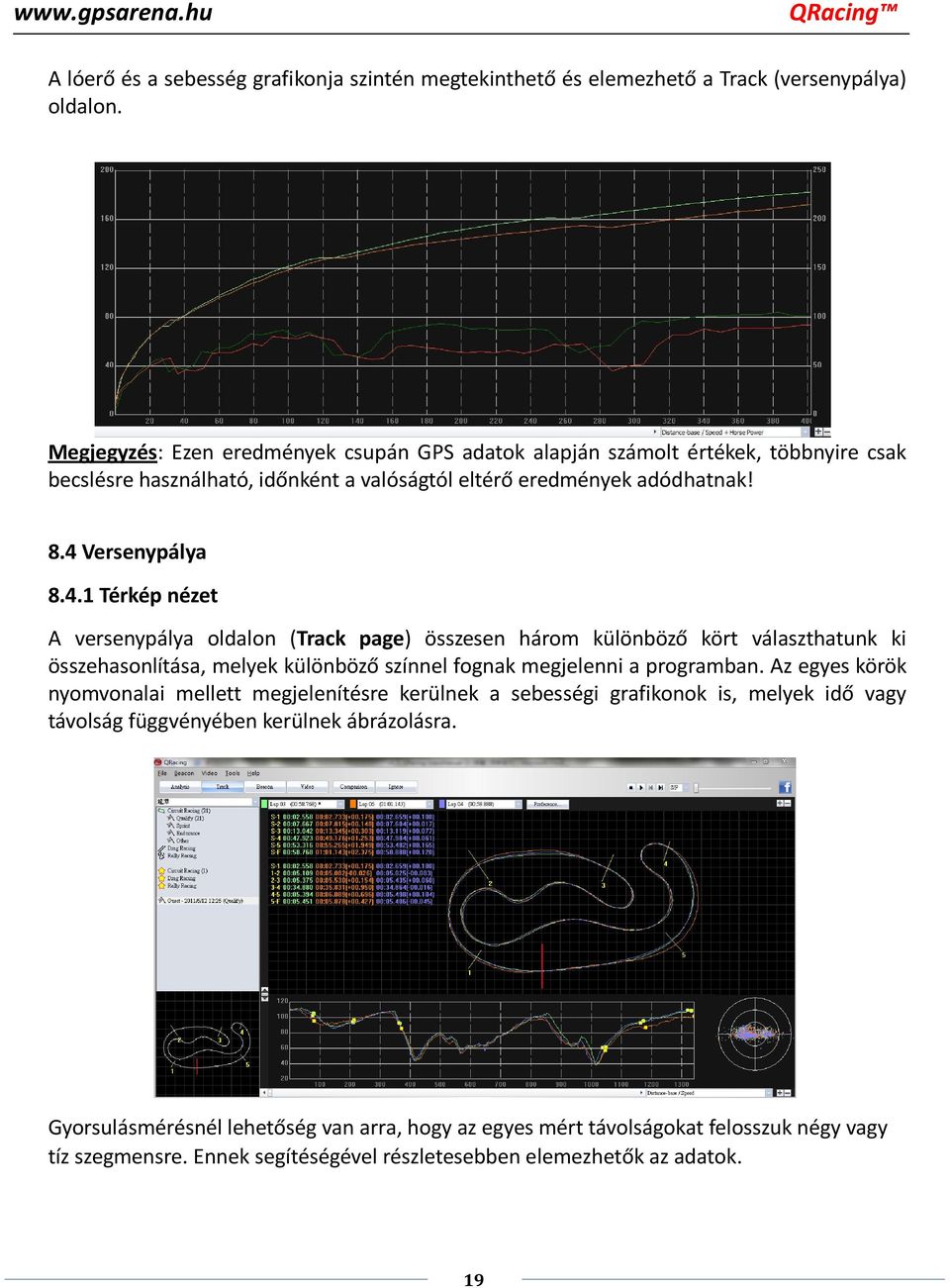

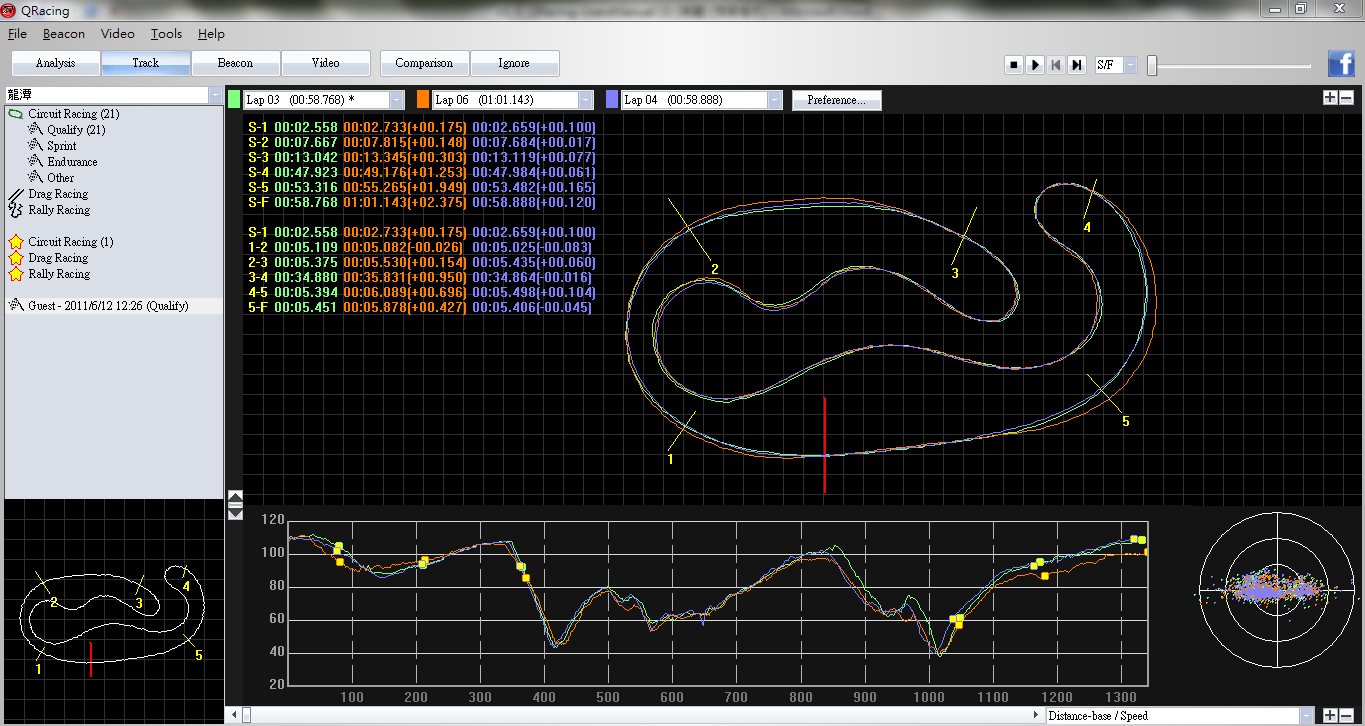

20 A lóerő és a sebesség grafikonja szintén megtekinthető és elemezhető a Track (versenypálya) oldalon. Megjegyzés: Ezen eredmények csupán GPS adatok alapján számolt értékek, többnyire csak becslésre használható, időnként a valóságtól eltérő eredmények adódhatnak! 8.4 Versenypálya Térkép nézet A versenypálya oldalon (Track page) összesen három különböző kört választhatunk ki összehasonlítása, melyek különböző színnel fognak megjelenni a programban. Az egyes körök nyomvonalai mellett megjelenítésre kerülnek a sebességi grafikonok is, melyek idő vagy távolság függvényében kerülnek ábrázolásra. Gyorsulásmérésnél lehetőség van arra, hogy az egyes mért távolságokat felosszuk négy vagy tíz szegmensre. Ennek segítéségével részletesebben elemezhetők az adatok. 19

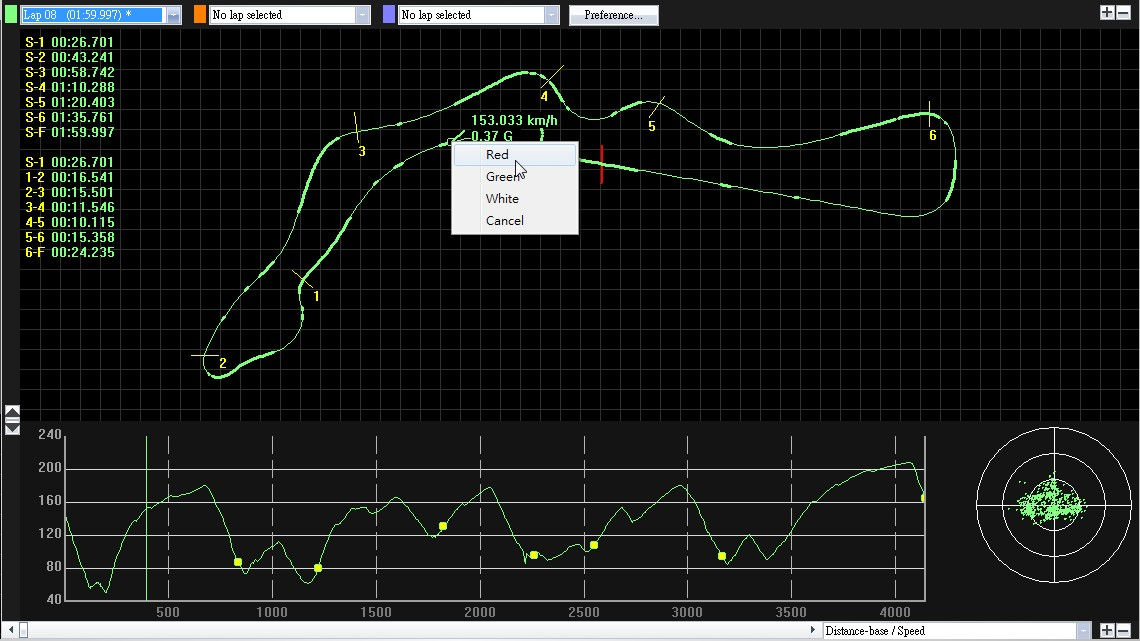

21 A térkép nézetben a pályarajzon lehetőségünk van, hogy különböző színű pontokat helyezzünk el. Ha az egeret a pálya nyomvonalán mozgatjuk majd bal egérgombbal kattintunk, akkor a felugró menüből kiválaszthatjuk, hogy piros, zöld vagy fehér (Red, Green, White) színű pontot akarunk letenni a pálya adott pontjára. Ha rossz helyre kattintottunk a pályán, akkor válasszuk a felugró menüből a Cancel parancsot. A pontok azt a célt szolgálják, hogy megjelöljük velük pl. a fékezési vagy kigyorsítási pontokat. Több nyomvonal egymásra helyezésekor ezen pontok szolgálnak majd összehasonlítási alapként. 20

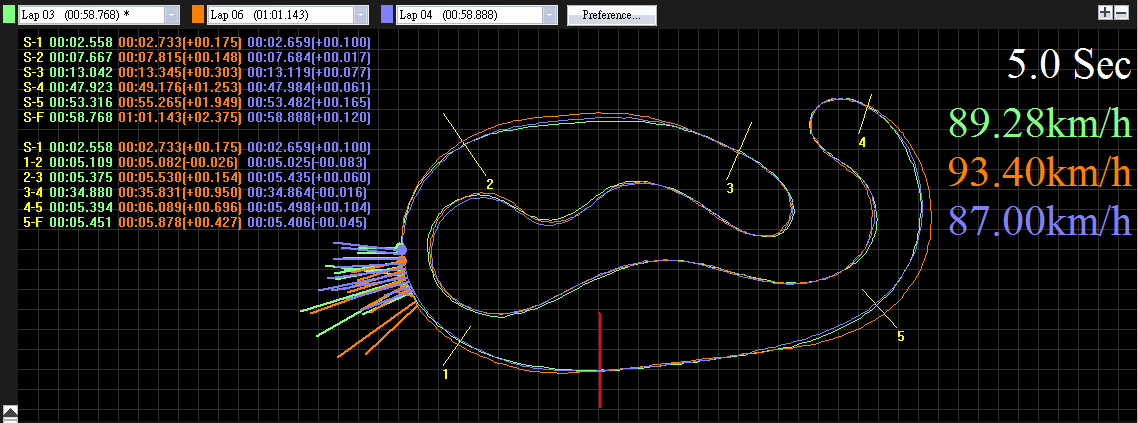

22 8.4.2 Pálya megjelenítésének beállításai A Tools menü Preference parancsát kiválasztva vagy a Track oldalon a Preference gombra kattintva előhívhatjuk az alábbi ablakot. G-erők mutatása (Show G-value): Lejátszás közben a G-erők vonalait mutatja. 21

23 G-kör és az erők eloszlásának mutatása (Show G-Value distribution): A G-erők eloszlását mutatja a bekeretezett körben a lejátszás során. Fékezési helyek mutatása (Show Brake line): Ha ez a funkció be van kapcsolva, akkor a pályarajz vékony illetve vastag vonalakkal kerül megjelenítésre. a Vékony vonalak azokat a pályaszakaszokat mutatja, ahol gyorsult a jármű, a vastag vonal pedig a fékezéseket szimbolizálja. 22

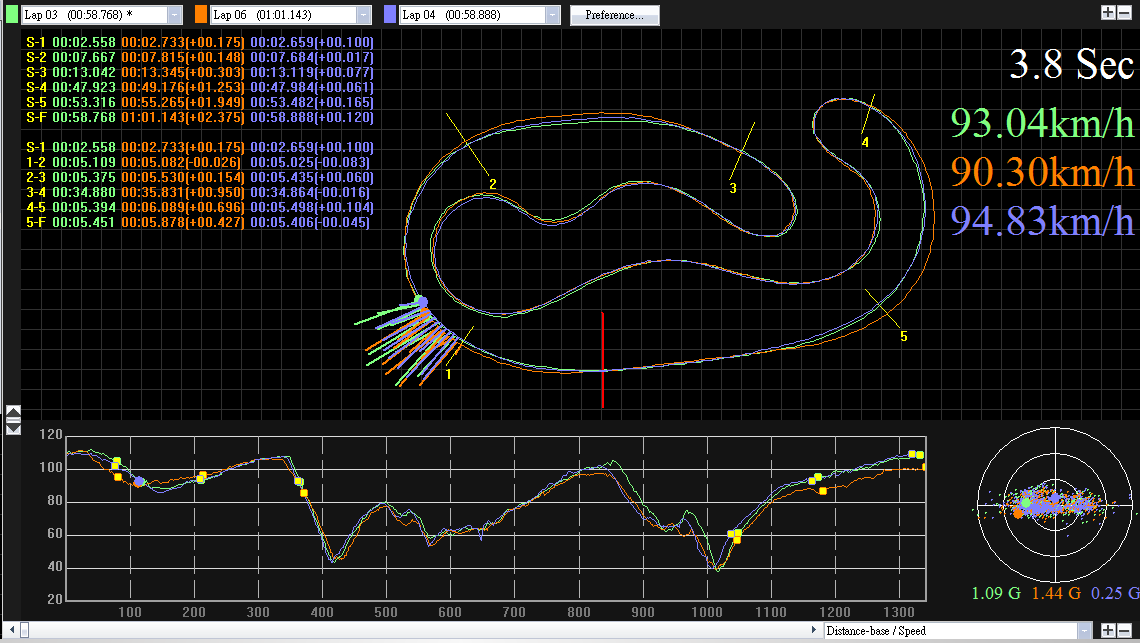

24 Pályarajt forgatása (Rotate Track): A csúszkát mozgatva tudjuk elforgatni a pályarajzot. Bizonyos esetekben ez a funkció megkönnyíti a pályarajz átláthatóságát Lejátszás Kattintsunk a Play gombra a képernyő jobb felső részén. Ekkor a korábban kiválasztott három kört (zöld, narancs és kék színnel jelzett körök) egyidejűleg lejátssza a program. A lejátszás során látható a pályarajzon a pillanatnyi pozíció, a pálya mellett pedig a sebesség és időértékek, továbbá a G-erők, azok eloszlása (ha be van kapcsolva) és a G-erővonalak (ha be van kapcsolva). Ez a módszer a leghatékonyabb elemzési mód arra, hogy megtudjuk, hol veszítünk időt, sebességet és távolságot a másik körünkhöz vagy versenyzőhöz képest. Ha tudjuk azt, hogy a másik versenyző melyik szakaszán gyorsabb a pályának, akkor a gyorsabb lejátszás érdekében kiválaszthatjuk azt az időmérési vonalat, ahonnan a lejátszás kezdődjön. Pl. a lenti rajzon a 2 számot választottuk ki jobb fent, ekkor a lejátszás a 2. szektortól fog elkezdődni. 23

25 8.5 Összehasonlítás Kattintsunk a Comparison gombra! Ezt követően az alábbi ablak fogad bennünket. Az ablakban csak azok a korábbi mérések jelennek meg, amelyek az adott versenyzési kategóriába (körpálya, gyorsulás vagy rally) tartoznak. Pl. Körpályás versenyt csak körpályással lehet összehasonlítani, mással nem! Válasszuk ki az összehasonlításra szánt korábbi mérést majd kattintsunk az OK-ra! 24

26 8.6 Érvénytelen körök Beállíthatjuk, hogy mely köröket tekintse érvénytelennek a program. Pl. ha volt egy kiállásunk edzés közben, akkor az a köridő irreálisan eltér a többihez képest. Ekkor beállíthatjuk ebben a menüben, hogy azt a kört ne vegye figyelembe a program az elemzések során. Érvénytelenítés után Lap0 jelzést kapnak az érvénytelen körök. A korábban figyelmen kívül hagyott köröket ugyanitt állíthatjuk vissza, így a program ismét figyelembe veszi azokat. 25

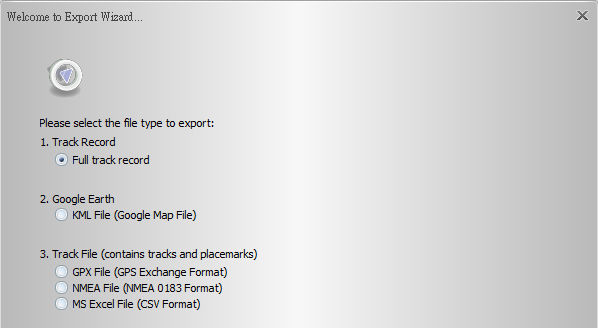

27 9. Mérések importálása/exportálása 9.1 Mérések exportálása A legjobb eredményeidet, köridőidet megoszthatod ismerőseiddel, barátaiddal, versenytársaiddal vagy egyszerűen csak biztonsági mentést készíthetsz róluk, ha a pályát *.rcn formátumba (a QRacing program alapméretezett formátuma) kiexportálod. Ezen kívül lehetőség van még KML, GPX, NMEA és CSV formátumba kiexportálni a mérési adatokat. Exportáláshoz válasszuk a File menü Export Tracks parancsát majd adjuk meg, hogy milyen formátumba kívánjuk elmenteni az adott mérésünket. Utolsó lépésként pedig válasszuk ki azt a mérést, amelyet exportálni akarunk. 26

28 9.2 Mérések importálása Mérések importálásához kattintsunk a File menü Import Track parancsára! Ezzel a funkcióval csak *.rcn fájlokat tudunk a programmal importálni! A fájl kiválasztását követően válasszuk ki, hogy milyen versenyzési típust kívánunk importálni. Gyorsulásmérés importálásánál meg kell adni a mértékegységet (Méter vagy mérföld), továbbá a gyorsulási szakasz hosszát is! 27

29 10. Videó A QRacing program lehetőséget nyújt arra, hogy a mérés során készült videónkat szinkronba hozzuk a mérési adatokkal. Kattintsunk a Video gombra a fenti menüsor alatt majd adjuk hozzá a megfelelő videó fájlt! 10.1 Videó beállítások A videó oldalon válasszuk ki a megfelelő kört majd kattintsunk a Set video for track gombra! Ezt követően megjelenik egy ablak, ahol hozzáadhatjuk, törölhetjük és szerkeszthetjük a videókat. Megjegyzés: A QRacing program maximum 9 videó hozzáadását támogatja, az alábbi formátumokban: avi, mov, wmv, mp4 és mpg. Ezen formátumok lejátszása függ attól, hogy milyen Codecet használunk a számítógépen, így előfordulhat, hogy bizonyos típusokat nem tudunk megjeleníteni. A HD (720p és 1080p) felbontású videók lejátszása erősen függ a számítógép teljesítményétől. Gyenge hardver esetében előfordulhat hogy a videó szaggat vagy el sem indul. 28

30 A videók megjelenési sorrendjét az alábbi ablakban megváltoztathatjuk. A Set video for track ablakban válasszuk ki azt a videót, amelyet mozgatni akarunk majd használjuk az Up és Down gombokat! 29

31 10.2 Videó kezdetének beállítása A Video set for track ablakban válasszuk ki a megfelelő videót majd kattintsunk az Edit gombra! Ezt követően az alábbi ablak jelenik meg: 1 2 A videó és a mérési eredmények szinkronizálásához az alábbiakat végezzük el! 1. Indítsuk el a videót, majd hagyjuk a lejátszást egészen addig, amíg a képkockák el nem érnek a rajtvonalhoz. Ha ez megvan, nyomjuk meg a videónál a Pause gombot! 2. Kattintsunk az OK gombra! 30

32 11. Képernyő mentése A program segít abban, hogy a lenti ábrán látható piros kerettel ellátott területet kép formájában lementsük a számítógépre. A fájlok a QRacing_Workspace mappába kerülnek elmentésre. Ennek pontos helyét megtudhatjuk, ha a Tools-> Options menüt kiválasztjuk. Ezen belül a Workspace mutatja a pontos elérési helyet. A képernyő mentéséhez válasszuk ki a Tools menü Screen Capture parancsot! 31

33 12. Google Earth Lehetőség van arra, hogy a méréseink nyomvonalát Google Earth programmal jelenítsük meg. Ehhez kattintsunk a Tools menü View in Google Earth parancsra! Megjegyzés: Ez a funkció csak akkor működik, ha a számítógépre fel van telepítve a Google Earth program! 32

34 13. Szoftverfrissítés és LT-Q6000 firmware frissítés A Help menü Check update parancsát kiválasztva ellenőrizhetjük, hogy van-e frissebb programváltozat vagy Q6000 firmware frissítés a jelenleginél. Amennyiben a legfrissebb programot használjuk a QRacing is the last version üzenet jelenik meg. Ha a program új szoftverfrissítést talál, a program megkérdezi, hogy frissítjük-e a jelenlegi verziót. Ha a Q6000 eszköz csatlakoztatva van a számítógéphez, akkor a program szintén elvégzi a firmware verzió ellenőrzést. Ha új firmware verziót talál, akkor azt automatikusan letölti a Q6000 eszközre. A letöltést követően húzzuk ki a Q6000 eszközből az USB kábelt és tartsuk lenyomva egyidejűleg az Enter és a Bekapcsoló gombot, hogy a firmware frissítést elvégezze az eszköz. 33
