1 CADcat. Bevezetés a program főbb funkcióiba

2 Tartalomjegyzék Tartalomjegyzék Telepítési útmutató Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) lehetőség: Az alkatrészek fastruktúráján keresztül lehetőség: A kereső funkción keresztül A keresési eredmények szűkítése A program további funkciói Hogyan térhetünk vissza az eredeti áttekintéshez? Mire szolgál a képernyőn alul látható 3 kisebb ablak? A műszaki adatok kinyomtatása D nézet Adatok pl. felület, súly, térfogat megjelenítése A metszetsík meghatározása Az eszköztár főbb ikonjai Kapcsolattartó...26

..14 4 A program további funkciói...17 4.1 Hogyan térhetünk vissza az eredeti áttekintéshez?...17 4.2 Mire szolgál a képernyőn alul látható 3 kisebb ablak?...17 4.3 A műszaki adatok kinyomtatása.

3 1 Telepítési útmutató 3 1 Telepítési útmutató 1. Helyezzük be a CD-t. 2. Automatikusan megjelenik egy ablak. Kattintsunk baloldalt alul a Telepítés gombra. 3. Megnyílik egy ablak, amelyben kiválasztható az a mappa, amelybe a programot telepíteni kívánjuk. A mappa kiválasztása után kattintsunk az OK gombra. A telepítéshez 194 MB hely szükséges. 4. A telepítés automatikusan megkezdődik, és néhány percet vesz igénybe. A telepítés menete a baloldalt alul látható telepítősávon követhető nyomon. 5. A telepítés befejeződése után a program a Start gombra kattintva indítható el. 6. A továbbiakban a program közvetlenül az asztalról is elindítható, ha kétszer az automatikusan az asztalra helyezett ikonra kattintunk. 7. A program futásához nem szükséges a CD! A CD-re csak egyszer, a telepítéshez van szükség.

A telepítés menete a baloldalt alul látható telepítősávon követhető nyomon. 5. A telepítés befejeződése után a program a Start gombra kattintva indítható el. 6.

4 1 Telepítési útmutató 4 Az asztalon elhelyezett ikonra kétszer kattintva a következő ablak jelenik meg: Itt kattintsunk egyszerűen a Start gombra a program elindításához. A program elindulása után a következő képernyő látható:

kattintsunk egyszerűen a Start gombra a program

5 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) 5 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) lehetőség: Az alkatrészek fastruktúráján keresztül Az alapnézetben (lásd fent) baloldalt alul látható ablak tartalmazza a fastruktúrát. A Ferdinand Gross könyvtárra kattintva megnyílik mellette a Kötőelemek elnevezésű mappa: Doppelklick! Ha a Kötőelemek mappára kétszer kattintunk, megnyílik a következő mappák láthatók: Acél, Rozsdamentes nemesacél A1 A2, Nemsacél A4, Színesfémek és Műanyagok.

fastruktúrát. A Ferdinand Gross könyvtárra kattintva megnyílik mellette a Kötőelemek elnevezésű mappa: Doppelklick!

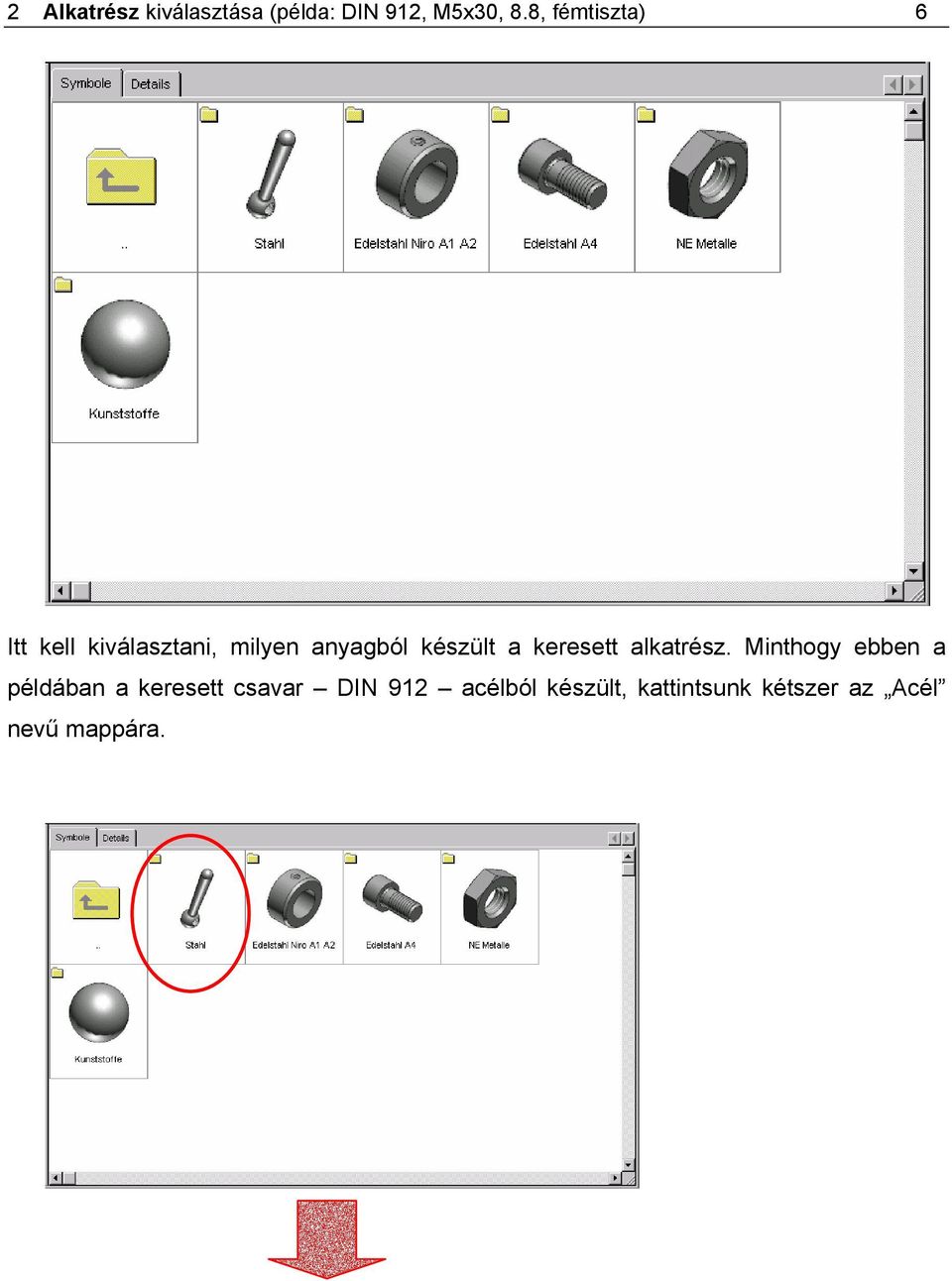

6 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) 6 Itt kell kiválasztani, milyen anyagból készült a keresett alkatrész. Minthogy ebben a példában a keresett csavar DIN 912 acélból készült, kattintsunk kétszer az Acél nevű mappára.

7 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) 7 Ezután kattintsunk kétszer a Csavarok mappára:

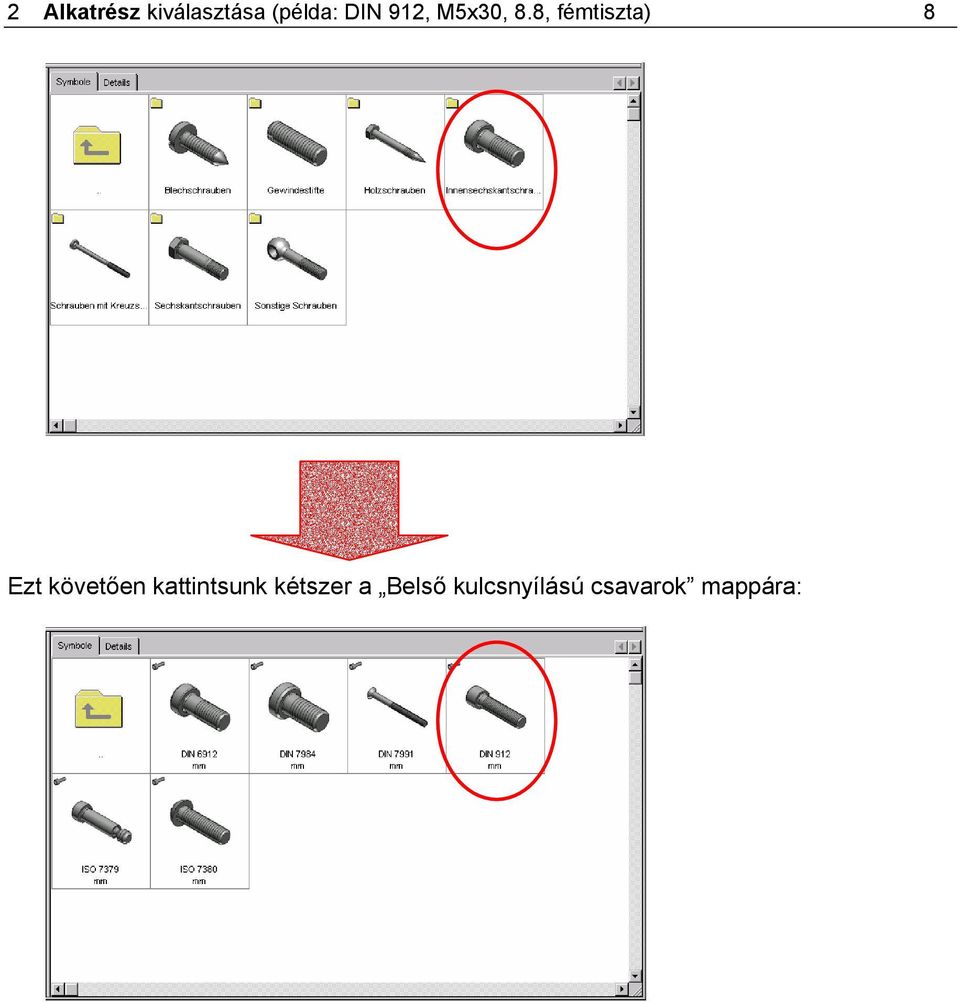

8 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) 8 Ezt követően kattintsunk kétszer a Belső kulcsnyílású csavarok mappára:

9 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) 9 Végül pedig kattintsunk kétszer a DIN 912 csavarra ekkor megnyílik a kívánt alkatrész.

10 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) lehetőség: A kereső funkción keresztül Elsőként a kereső funkciót kell aktiválni. Ehhez kattintsunk az eszköztárban található távcső szimbólumra.

11 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) 11 Megjelenik a keresőpanel. Itt kattintsunk a fejlécben a Keresőszó gombra. Most megadható a keresőmezőben a keresőszó, a példánkban pl. a DIN 912. Ezenkívül egyszeri kattintással el kell távolítani a zöld nyíllal megjelölt bejelölést. Az adatok megadása után kattintsunk a Keresés gombra

Most megadható a keresőmezőben a keresőszó, a példánkban pl. a DIN 912.

12 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) 12 Az alsó fehér mezőben megjelennek a keresési eredmények. Amennyiben a keresés egy adott keresőszóhoz több eredményt is megjelenítene, egyénileg kell kiválasztani a listából a kívánt alkatrészt. Dupla kattintással megnyílik a kiválasztott alkatrész a háttérben, és a keresőpanel bezárható. Zum schließen hier klicken!

Amennyiben a keresés egy adott keresőszóhoz több eredményt is megjelenítene, egyénileg kell

13 2 Alkatrész kiválasztása (példa: DIN 912, M5x30, 8.8, fémtiszta) 13 Ekkor ugyanaz a nézet jelenik meg, mint az első keresési lehetőség alkalmával.

14 3 A keresési eredmények szűkítése 14 3 A keresési eredmények szűkítése A képernyő felső részében látható egy táblázatban az adott alkatrész valamennyi rendelkezésre álló mérete. Ezek további szűkítéséhez kattintsunk a szűkítendő érték oszlopának címére, azaz pl. a névleges hosszra.

15 3 A keresési eredmények szűkítése 15 Megjelenik egy keresőpanel, amelyben megadhatók a szűkítendő feltételek, azaz pl. a 20 és 30 cm közötti névleges hossz. Az OK gombra kattintva eltávolítódik a táblázatból minden olyan alkatrész, amelyik nem felel meg a keresési kritériumoknak. Ez a szűkítés a táblázat bármelyik oszlopára elvégezhető, akár egyszerre több oszlop esetében is (pl. egyidejűleg a névleges hosszra és a menethosszra nézve). További szűkítési lehetőség, ha egyszerűen arra az értékre kattintunk a táblázatban, amelyet egyedüliként kívánunk megjeleníteni. Amennyiben csak a 20 mm névleges hosszúságú alkatrészeket szeretnénk megjeleníteni, kattintsunk valamelyik olyan mezőre, amelyik a 20 mm-es névleges hosszúságot tartalmazza. Ekkor automatikusan eltávolítódik a megjelenítésből minden olyan alkatrész, amelynek névleges hosszúsága nem 20 mm. Ha a szűkítést meg kívánjuk szüntetni, kattintsunk a jobb egérgombbal az oszlop címére.

Ez a szűkítés a táblázat bármelyik oszlopára elvégezhető, akár egyszerre több oszlop esetében is (pl. egyidejűleg a névleges hosszra és a menethosszra nézve).

16 3 A keresési eredmények szűkítése 16 Ha megtaláltuk a kívánt alkatrészt a szükséges méretben, az a felső táblázatra kattintva aktiválható (pl. DIN 912, M5x30, 8.8, fémtiszta).

17 4 A program további funkciói 17 4 A program további funkciói 4.1 Hogyan térhetünk vissza az eredeti áttekintéshez? Az áttekintéshez történő visszatéréshez kattintsunk a következő szimbólumra: Vagy válassuk ki a Nézet menüből az Alkatrész kiválasztása menüpontot. 4.2 Mire szolgál a képernyőn alul látható 3 kisebb ablak? Beállítások

Az áttekintéshez történő visszatéréshez kattintsunk a következő szimbólumra: Vagy

18 4 A program további funkciói 18 A műszaki adatok mellett egészen balra különböző beállítások választhatók ki egyszerű kattintással. A műszaki adatok és a 3D ábrázolás ekkor szükség szerint kiigazítódik. Műszaki adatok Középen a csavar rajza látható, amelyhez hozzá vannak rendelve a felső táblázatban szereplő méretek. 3D nézet Jobboldalt a kiválasztott alkatrész látható 3D előnézetben. Ha a jobb egérgombbal erre a képre kattintunk, és lenyomva tartjuk a bal egérgombot, a csavar az egér mozgatásával elforgatható, és így minden oldalról megtekinthető. 4.3 A műszaki adatok kinyomtatása Annak érdekében, hogy az adott alkatrészről részletes, hozzárendelt értékekkel ellátott rajzot kapjunk, lehetőség van a műszaki adatok kinyomtatására. Ehhez kattintsunk a jobb egérgombbal a Műszaki adatok című mezőbe. Ekkor megnyílik a következő ablak. Itt kattintsunk a Nyomtatás pontra.

3D nézet Jobboldalt a kiválasztott alkatrész látható 3D előnézetben.

19 4 A program további funkciói D nézet A 2D nézet a Nézet menüben a 2D nézet pont kiválasztásával jeleníthető meg. Vagy a felső eszköztárban a gombra kattintva. Ekkor a következő ablak jelenik meg:

20 4 A program további funkciói 20 Itt a bal oldali felső mezőre kattintva kiválaszthatjuk az egyes nézeteket. 4.5 Adatok pl. felület, súly, térfogat megjelenítése Ezen adatok megjelenítéséhez válasszuk ki az Extrák menüben a Térfogat és tömegsúlypont pontot. Ekkor a következő adatlap jelenik meg:

felület, súly, térfogat megjelenítése Ezen adatok megjelenítéséhez

21 4 A program további funkciói 21 Az ablak fejlécében különböző alapanyagok választhatók ki, és a váltáskor az adatok azonnal kiigazításra kerülnek.

22 4 A program további funkciói A metszetsík meghatározása A metszetsík definiálásához kattintsunk a jobb egérgombbal a 3D nézetre, és válasszuk ki a megjelenő menüből a Metszetsík definiálása pontot. Ekkor megnyílik a következő menü. Ha az egyes pontokra kattintunk, a 3D ábrázolás kiigazításra kerül, pl. válasszuk ki az XZ síkot. A 3D ábrázolás azonnal kiigazításra kerül.

23 4 A program további funkciói 23 A normál nézethez történő visszatéréshez válasszuk ki egyszerűen a Nincs metszetsík pontot.

24 5 Az eszköztár főbb ikonjai 24 5 Az eszköztár főbb ikonjai A kereső funkció aktiválása Alkatrészek kiválasztása képernyő Alkatrész-nézet képernyő 2D nézet megnyitása Vonalas ábrázolásmód A rejtett élek szürkén megjelenítve Rejtett élek megjelenítése Satírozott ábrázolásmód Satírozott ábrázolásmód vonalakkal Sematikus ábrázolásmód vonalakkal Vörös/zöld effektus Ábrázolás árnyékkal Elölnézet Hátulnézet Bal oldali nézet

25 5 Az eszköztár főbb ikonjai 25 Jobb oldali nézet Felülnézet Alulnézet Izometrikus nézet Perspektivikus projekció Forgatás (aktiválva kell lennie a 3D ábrázolásmód mozgatásához) Eltolás (aktiválva kell lennie a 3D ábrázolás eltolásához) Nagyítás/kicsinyítés (a 3D nézet nagyításához/kicsinyítéséhez ennek az ikonnak aktiválva kell lennie, ekkor mozgassuk az egeret lenyomott bal egérgombbal a 3D ábrázolásban) Kivágás nagyítása Mindent mutat

26 6 Kapcsolattartó 26 6 Kapcsolattartó A CADcat. telepítésével vagy működésével kapcsolatos kérdések esetén kérjük, forduljon a területileg illetékes ügyféltanácsadóhoz vagy a következő címre: Ferdinand Gross GmbH & Co. KG David Schmidt Daimlerstr Leinfelden-Echterdingen Tel.: 0711/ Fax: 0711/ infocad@schrauben-gross.de
