Rajz 01 gyakorló feladat
|
|
- József Gergő Török
- 8 évvel ezelőtt
- Látták:
Átírás
1 Rajz 01 gyakorló feladat Alkatrészrajz készítése Feladat: Készítse el az alábbi ábrán látható kézi működtetésű szelepház alkatrészrajzát! A feladat megoldásához szükséges fájlok: Rjz01k.ipt A feladat célja: Az alkatrész modellből műhelyrajz készítésének bemutatása. Vetületi nézetek, metszetek, kinagyítások létrehozása, szimmetria tengelyek, méretek, felületi érdességek elhelyezése. 1) Indítson egy új feladatot a rajz templétfájl használatával. Get Started New Metric ISO.idw A parancs elindítása után egy alapértelmezett, megkeretezett, szövegmezővel ellátott A3-as rajzlap jelenik meg.

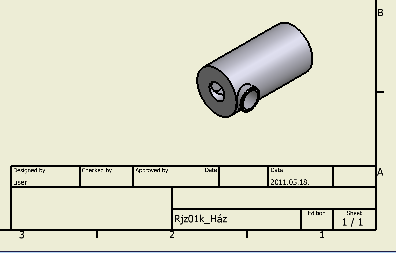

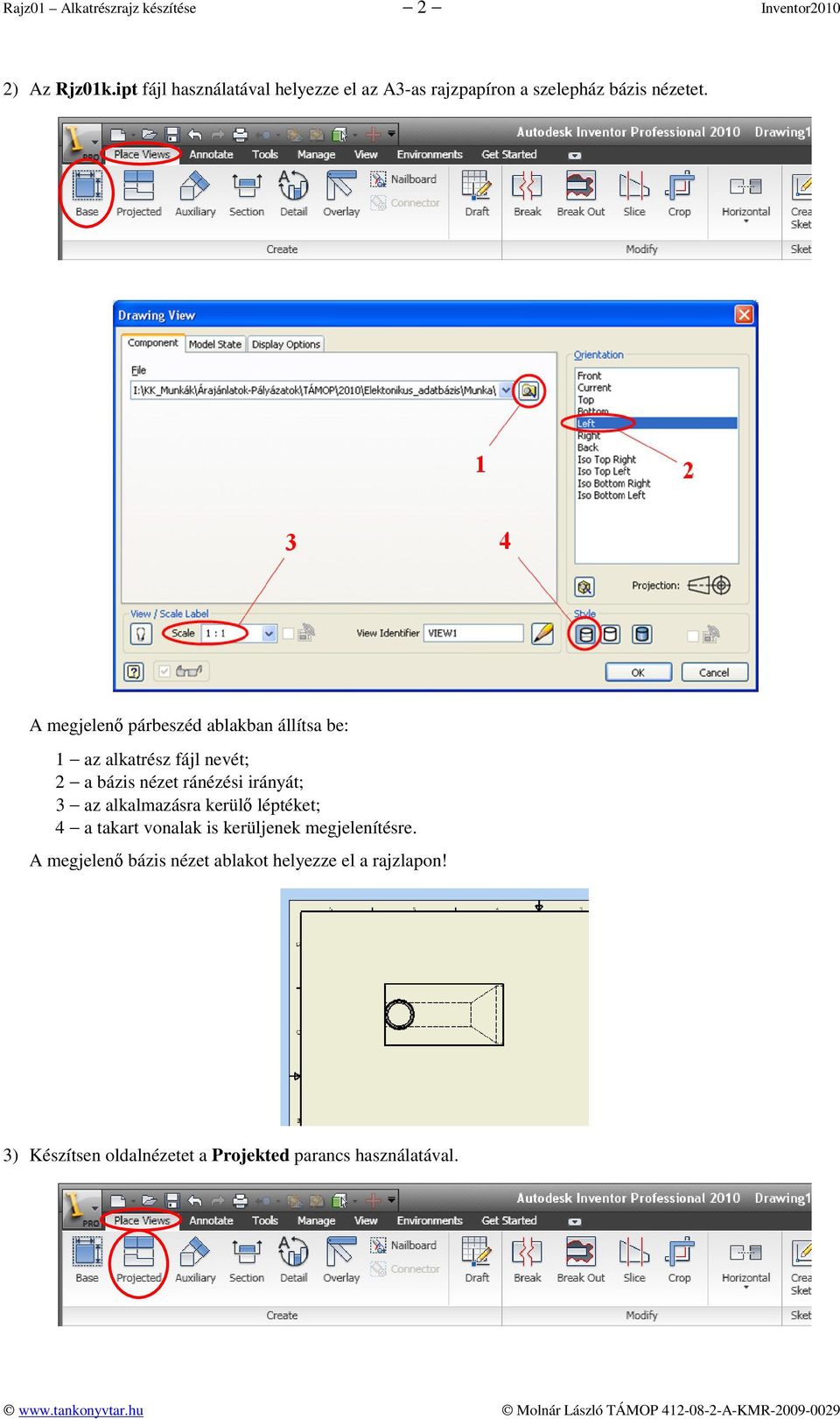

2 Rajz01 Alkatrészrajz készítése 2 Inventor2010 2) Az Rjz01k.ipt fájl használatával helyezze el az A3-as rajzpapíron a szelepház bázis nézetet. A megjelenő párbeszéd ablakban állítsa be: 1 az alkatrész fájl nevét; 2 a bázis nézet ránézési irányát; 3 az alkalmazásra kerülő léptéket; 4 a takart vonalak is kerüljenek megjelenítésre. A megjelenő bázis nézet ablakot helyezze el a rajzlapon! 3) Készítsen oldalnézetet a Projekted parancs használatával.

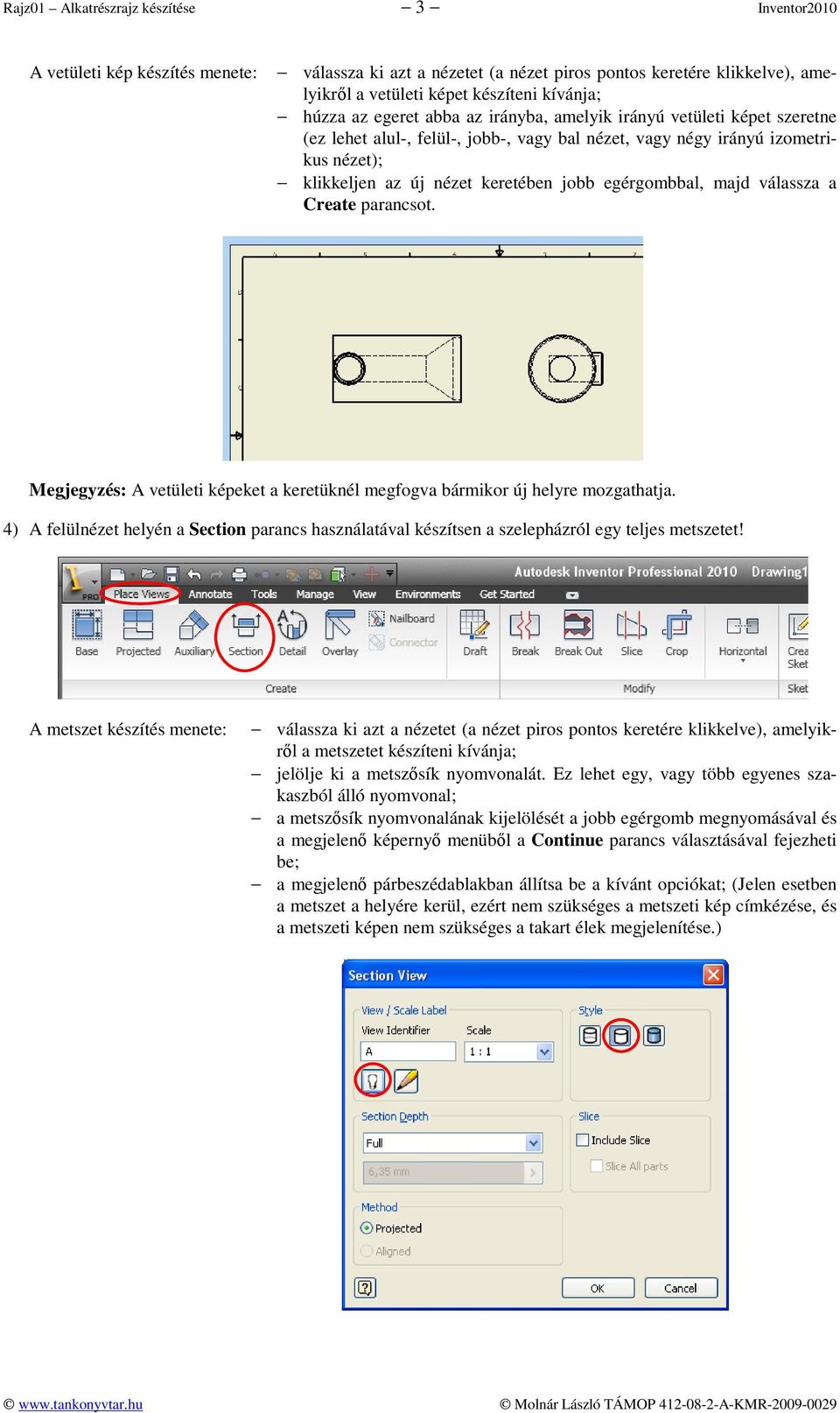

3 Rajz01 Alkatrészrajz készítése 3 Inventor2010 A vetületi kép készítés menete: válassza ki azt a nézetet (a nézet piros pontos keretére klikkelve), amelyikről a vetületi képet készíteni kívánja; húzza az egeret abba az irányba, amelyik irányú vetületi képet szeretne (ez lehet alul-, felül-, jobb-, vagy bal nézet, vagy négy irányú izometrikus nézet); klikkeljen az új nézet keretében jobb egérgombbal, majd válassza a Create parancsot. Megjegyzés: A vetületi képeket a keretüknél megfogva bármikor új helyre mozgathatja. 4) A felülnézet helyén a Section parancs használatával készítsen a szelepházról egy teljes metszetet! A metszet készítés menete: válassza ki azt a nézetet (a nézet piros pontos keretére klikkelve), amelyikről a metszetet készíteni kívánja; jelölje ki a metszősík nyomvonalát. Ez lehet egy, vagy több egyenes szakaszból álló nyomvonal; a metszősík nyomvonalának kijelölését a jobb egérgomb megnyomásával és a megjelenő képernyő menüből a Continue parancs választásával fejezheti be; a megjelenő párbeszédablakban állítsa be a kívánt opciókat; (Jelen esetben a metszet a helyére kerül, ezért nem szükséges a metszeti kép címkézése, és a metszeti képen nem szükséges a takart élek megjelenítése.)

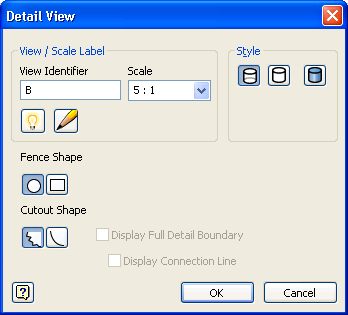

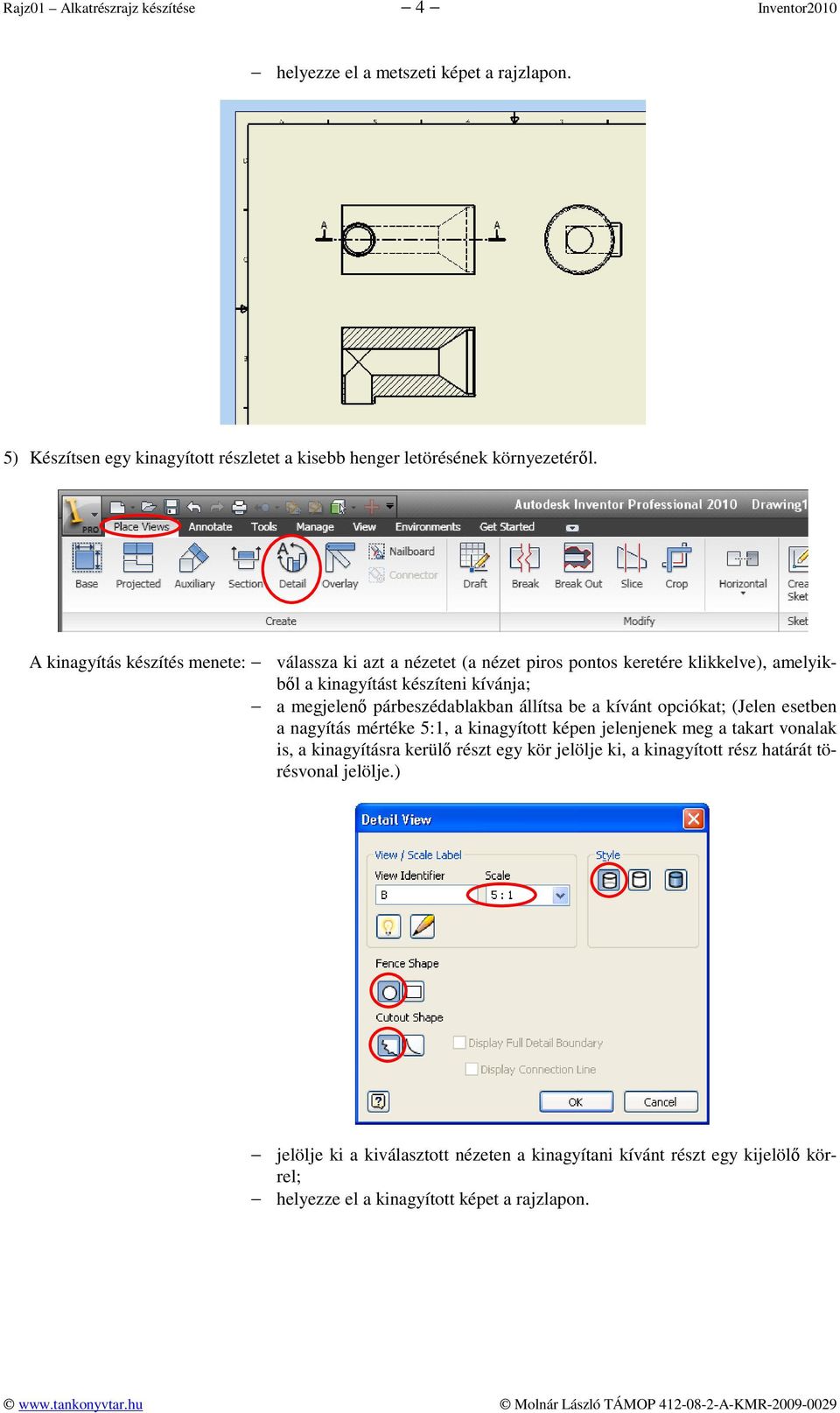

4 Rajz01 Alkatrészrajz készítése 4 Inventor2010 helyezze el a metszeti képet a rajzlapon. 5) Készítsen egy kinagyított részletet a kisebb henger letörésének környezetéről. A kinagyítás készítés menete: válassza ki azt a nézetet (a nézet piros pontos keretére klikkelve), amelyikből a kinagyítást készíteni kívánja; a megjelenő párbeszédablakban állítsa be a kívánt opciókat; (Jelen esetben a nagyítás mértéke 5:1, a kinagyított képen jelenjenek meg a takart vonalak is, a kinagyításra kerülő részt egy kör jelölje ki, a kinagyított rész határát törésvonal jelölje.) jelölje ki a kiválasztott nézeten a kinagyítani kívánt részt egy kijelölő körrel; helyezze el a kinagyított képet a rajzlapon.

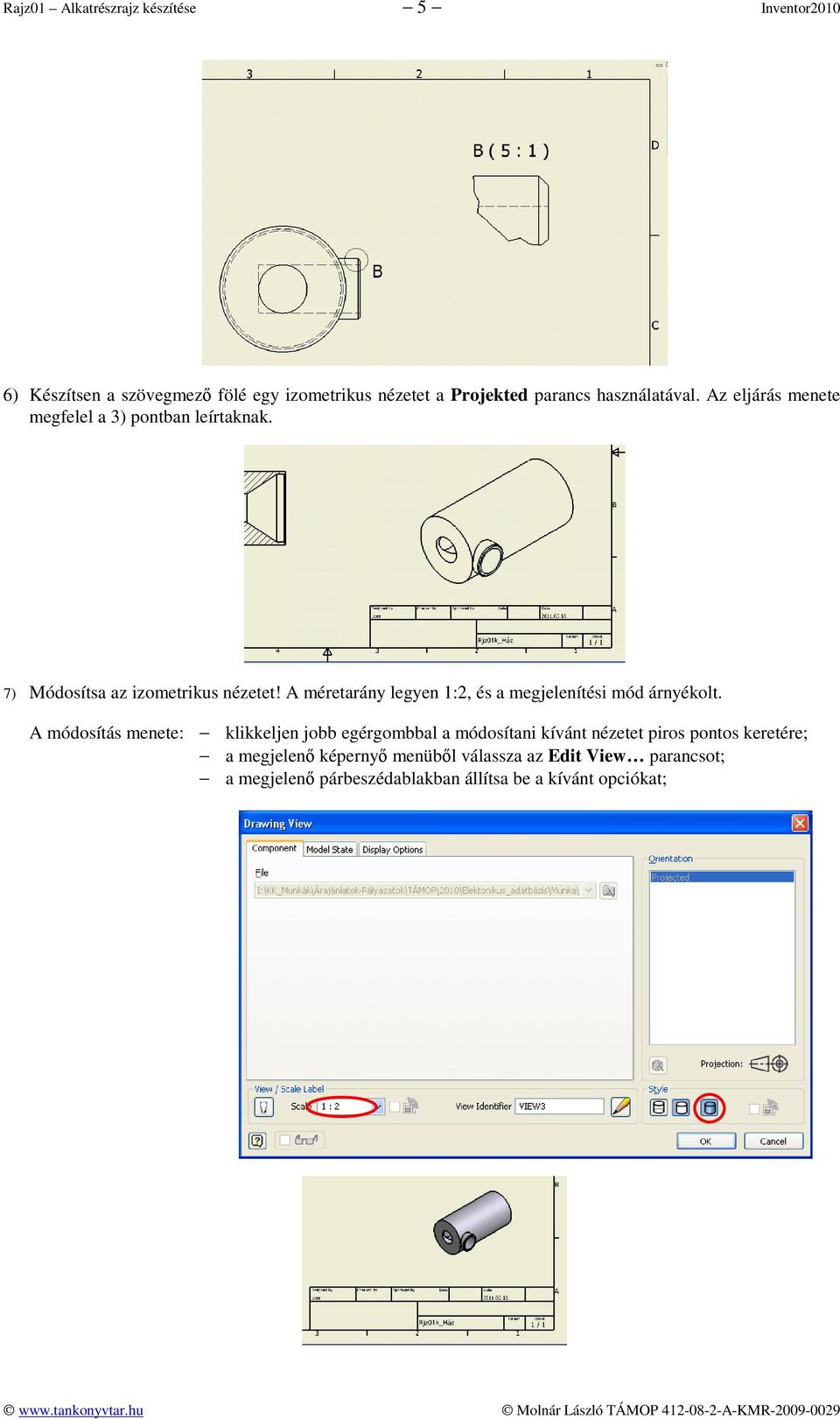

5 Rajz01 Alkatrészrajz készítése 5 Inventor2010 6) Készítsen a szövegmező fölé egy izometrikus nézetet a Projekted parancs használatával. Az eljárás menete megfelel a 3) pontban leírtaknak. 7) Módosítsa az izometrikus nézetet! A méretarány legyen 1:2, és a megjelenítési mód árnyékolt. A módosítás menete: klikkeljen jobb egérgombbal a módosítani kívánt nézetet piros pontos keretére; a megjelenő képernyő menüből válassza az Edit View parancsot; a megjelenő párbeszédablakban állítsa be a kívánt opciókat;

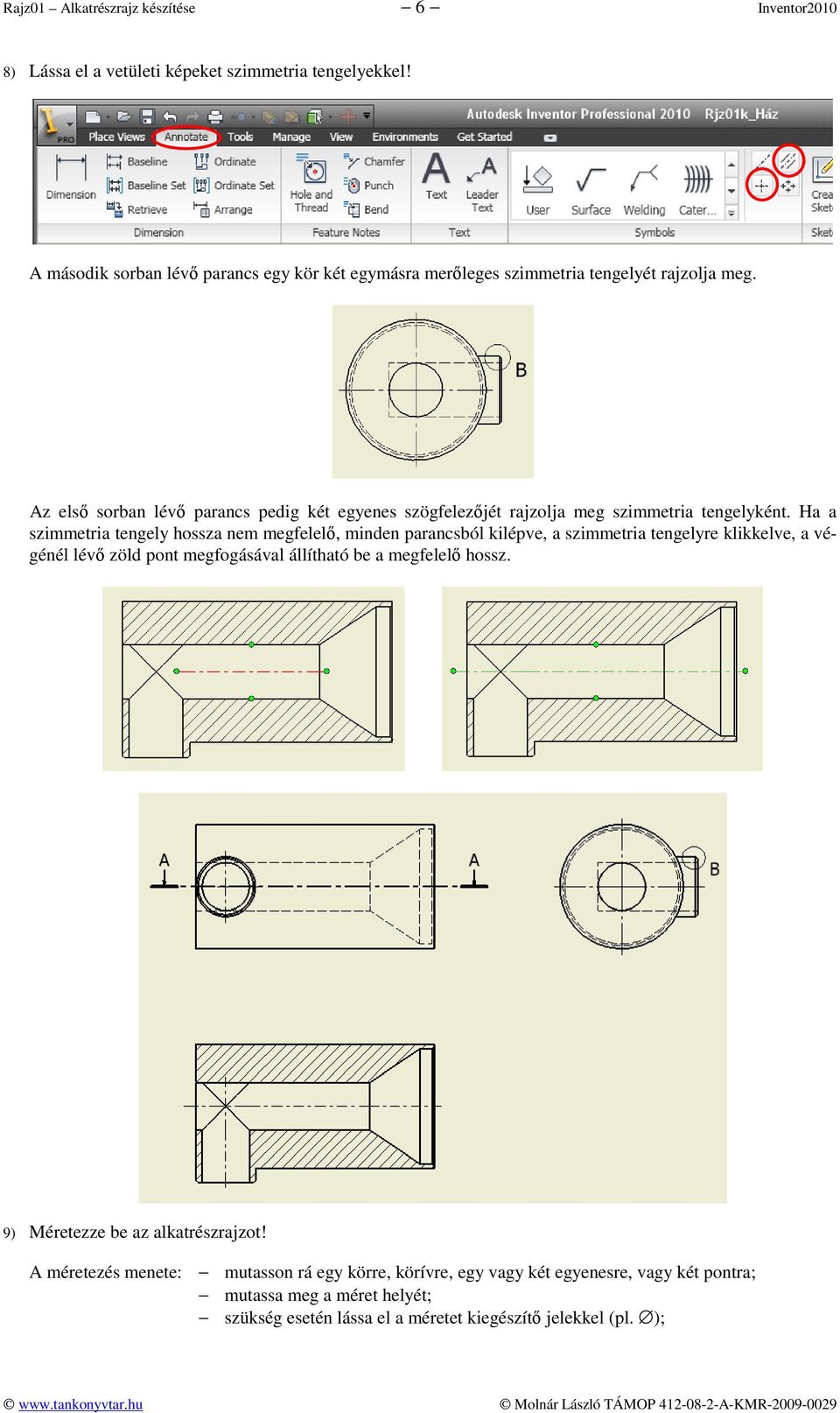

6 Rajz01 Alkatrészrajz készítése 6 Inventor2010 8) Lássa el a vetületi képeket szimmetria tengelyekkel! A második sorban lévő parancs egy kör két egymásra merőleges szimmetria tengelyét rajzolja meg. Az első sorban lévő parancs pedig két egyenes szögfelezőjét rajzolja meg szimmetria tengelyként. Ha a szimmetria tengely hossza nem megfelelő, minden parancsból kilépve, a szimmetria tengelyre klikkelve, a végénél lévő zöld pont megfogásával állítható be a megfelelő hossz. 9) Méretezze be az alkatrészrajzot! A méretezés menete: mutasson rá egy körre, körívre, egy vagy két egyenesre, vagy két pontra; mutassa meg a méret helyét; szükség esetén lássa el a méretet kiegészítő jelekkel (pl. );
7 Rajz01 Alkatrészrajz készítése 7 Inventor2010 a már elhelyezett méretet a Dimension parancsból kilépve az egér bal gombjával új helyre mozgathatja; A tizedesvessző után álló felesleges 0-ákat a megjelenő Edit Dimension párbeszédablakban tilthatja le.(ha a párbeszédablak nem jelenik meg automatikusan, klikkeljen a méretszámra!) Az jel (és további kiegészítő jelek) az Edit Dimension párbeszédablak Text paneljén adható meg.

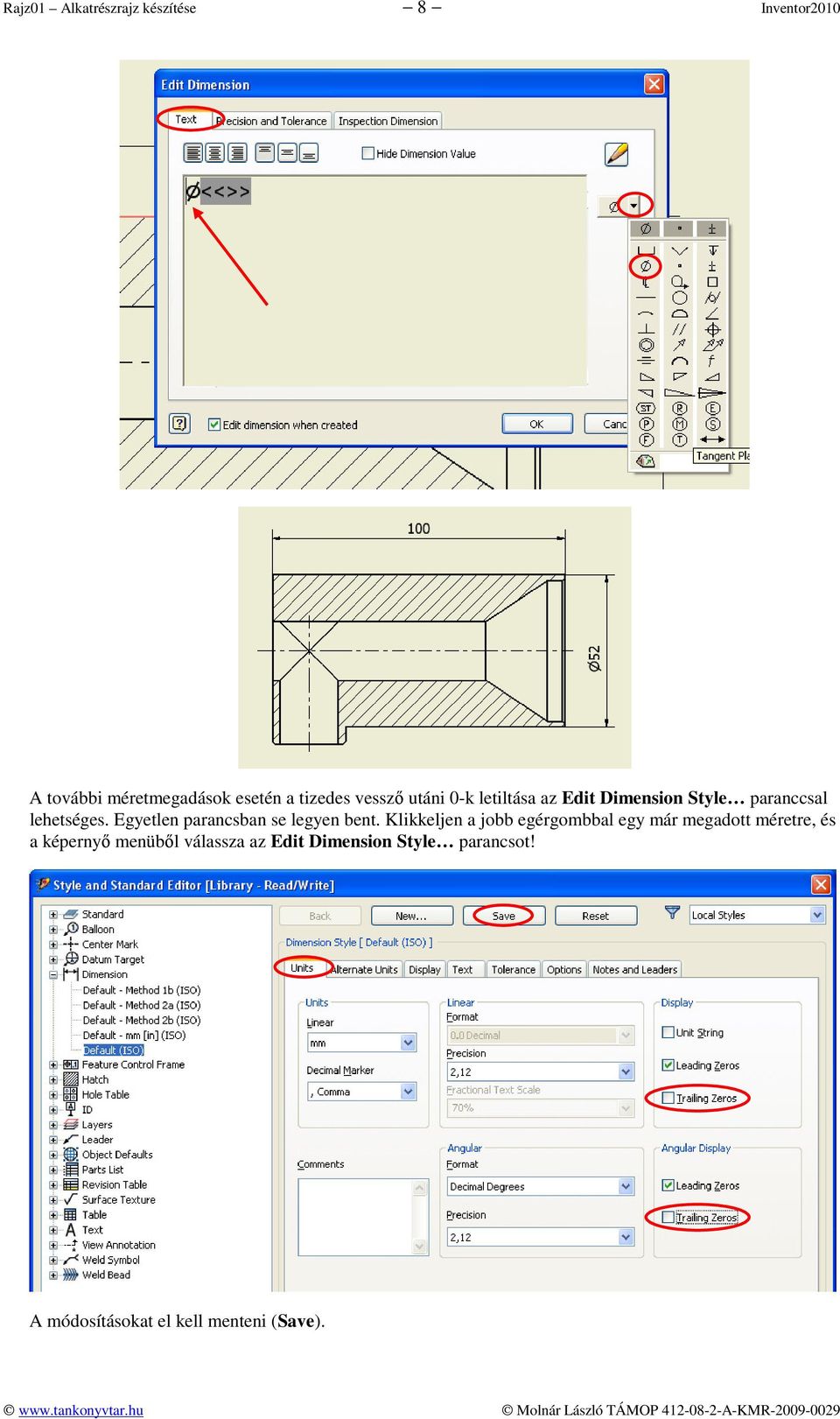

8 Rajz01 Alkatrészrajz készítése 8 Inventor2010 A további méretmegadások esetén a tizedes vessző utáni 0-k letiltása az Edit Dimension Style paranccsal lehetséges. Egyetlen parancsban se legyen bent. Klikkeljen a jobb egérgombbal egy már megadott méretre, és a képernyő menüből válassza az Edit Dimension Style parancsot! A módosításokat el kell menteni (Save).

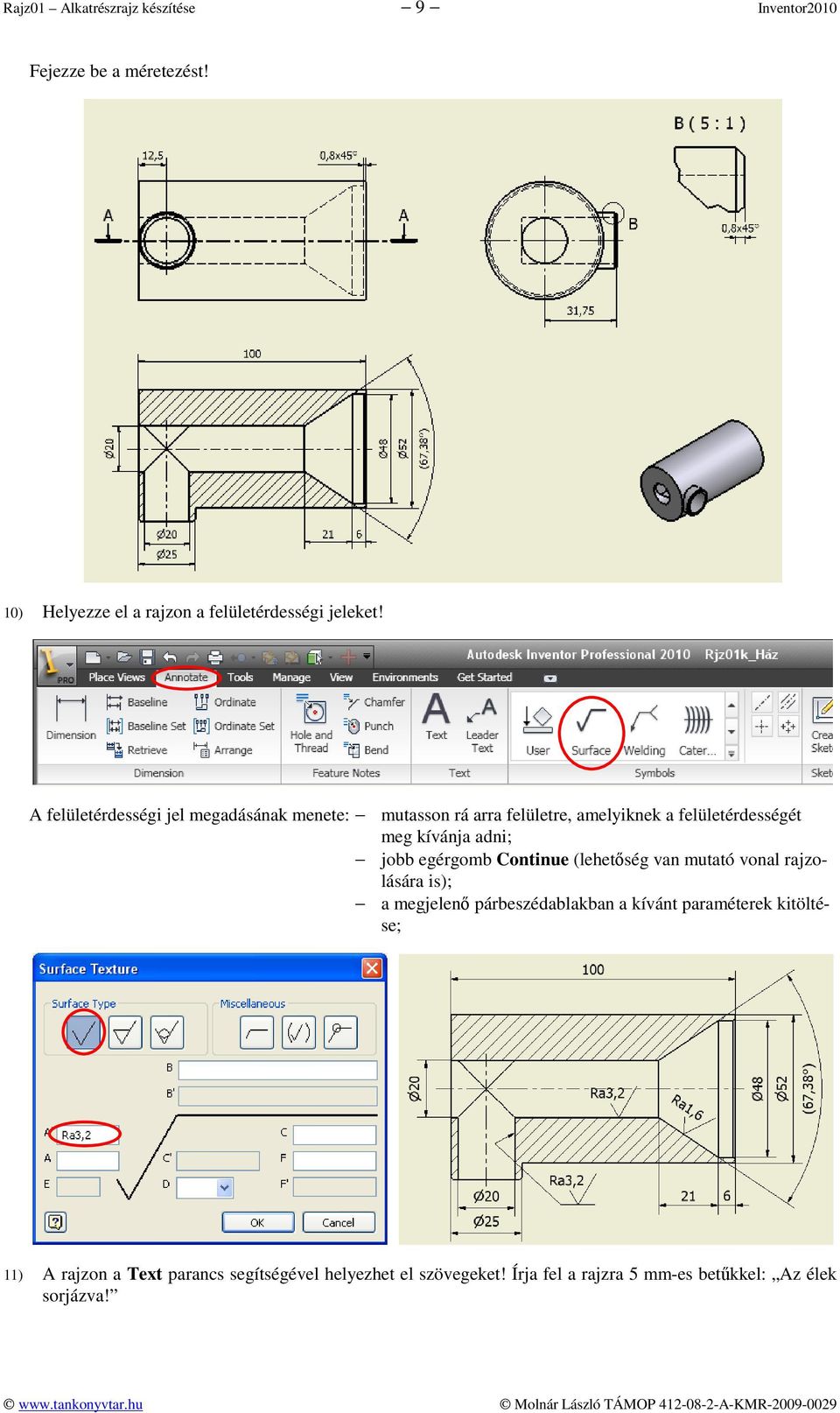

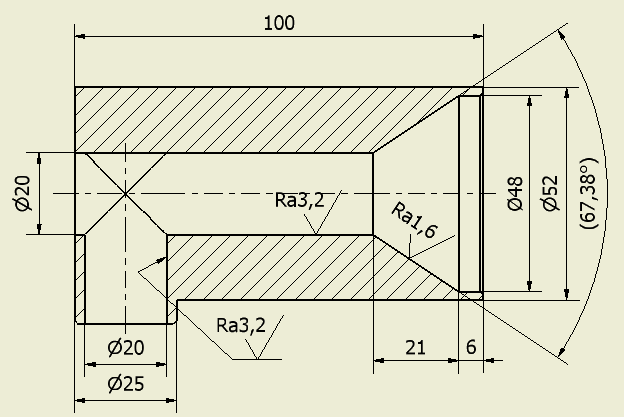

9 Rajz01 Alkatrészrajz készítése 9 Inventor2010 Fejezze be a méretezést! 10) Helyezze el a rajzon a felületérdességi jeleket! A felületérdességi jel megadásának menete: mutasson rá arra felületre, amelyiknek a felületérdességét meg kívánja adni; jobb egérgomb Continue (lehetőség van mutató vonal rajzolására is); a megjelenő párbeszédablakban a kívánt paraméterek kitöltése; 11) A rajzon a Text parancs segítségével helyezhet el szövegeket! Írja fel a rajzra 5 mm-es betűkkel: Az élek sorjázva!

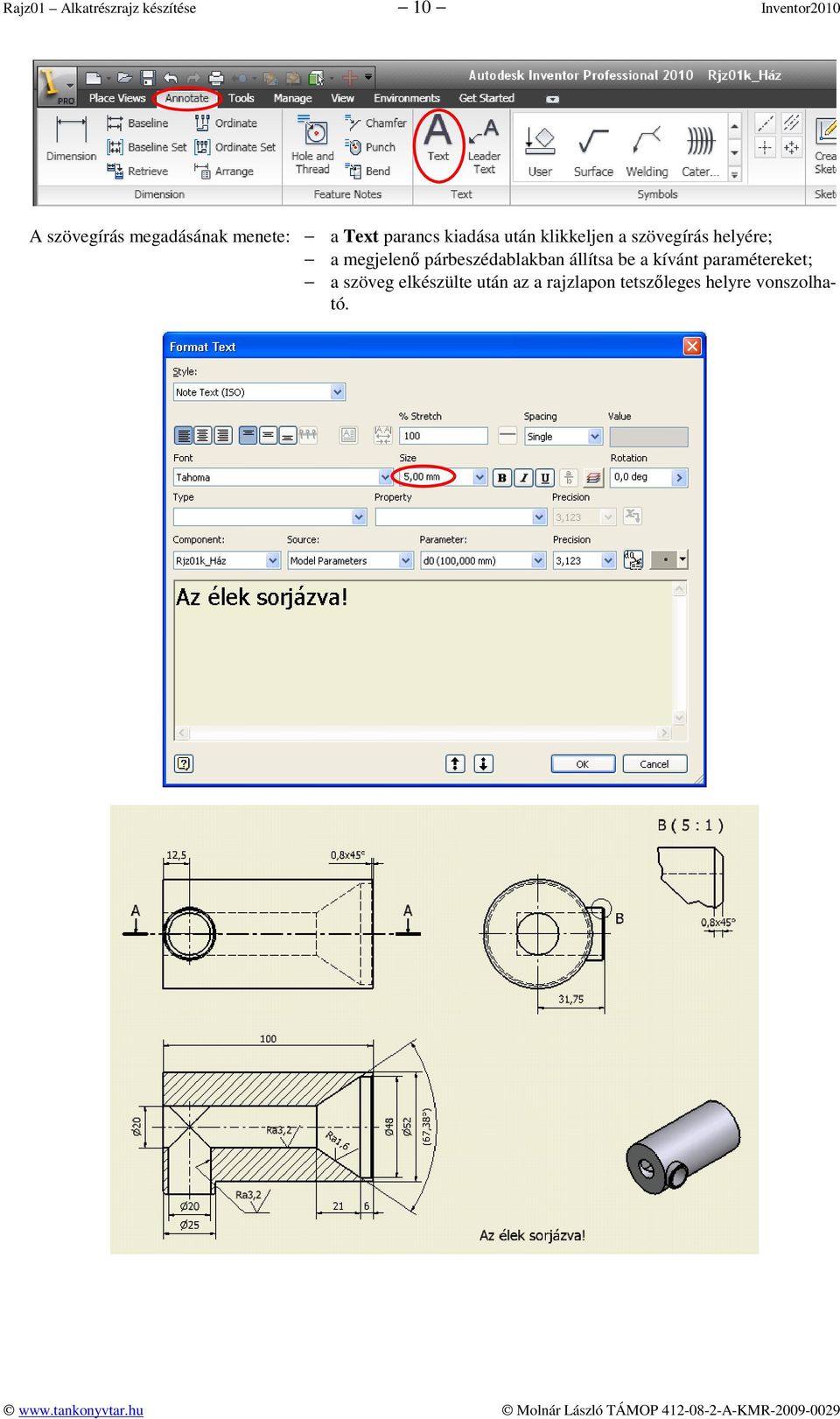

10 Rajz01 Alkatrészrajz készítése 10 Inventor2010 A szövegírás megadásának menete: a Text parancs kiadása után klikkeljen a szövegírás helyére; a megjelenő párbeszédablakban állítsa be a kívánt paramétereket; a szöveg elkészülte után az a rajzlapon tetszőleges helyre vonszolható.
