A program a köröket és köríveket az óramutató járásával ellentétes irányban rajzolja meg.

Átírás

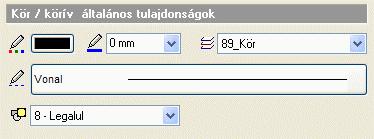

1 Kör és körív Kör és körív A program a köröket és köríveket az óramutató járásával ellentétes irányban rajzolja meg Kör/Körív tulajdonságai A kör vagy körív létrehozása előtt állítsa be a kör és körív globális tulajdonságait. Ehhez kattintson jobb gombbal az Oldalmenü - Kör készlet ikonjára, vagy válassza ki a Formátum menü - Kör parancsot. Megjelenik a Kör tulajdonságok párbeszédablak, ahol beállíthatja a kör és körív tulajdonságait. Általános tulajdonságok Állítsa be a kör általános tulajdonságait: a színt, a vonalvastagságot, a fóliát, a vonaltípust és a prioritást. Lásd: az Általános tulajdonságok részletes leírást a Általános tulajdonságok beállítása fejezetben, a Készletek leírását a Tulajdonságkészletek használata fejezetben. a Költség paraméterek leírását a Költség paraméterek hozzárendelése fejezetben. Speciális tulajdonságok Adja meg a kör vagy a körív speciális tulajdonságait. Átmérő: Adja meg az átmérő értékét. Sugár: A program megjeleníti a sugár értékét is. Információs mező, nem módosítható.

2 11. Geometriai elemek 895 Kezdőszög: Állítsa be a körív aktuális kezdőszögét. Végszög: Állítsa be a körív aktuális végszögét. Lemérheti a kezdő és végszög beállításának hatását a Adott átmérővel, adott kezdő- és végszöggel rajzolt körív ikonnál Kör rajzoló parancsok A Kör és körív készlet létrehozó parancsai a következők: Adott átmérőjű vagy sugarú kör fő ikon) Adott középpontú kör ( Három ponton átmenő kör Adott érintőhöz húzott kör Adott átmérőjű, két elemet érintő kör Két ponton átmenő érintő kör Egy ponton átmenő, két elemet érintő kör Három elemet érintő kör Ponton átmenő érintő kör adott átmérővel vagy sugárral Átmérővel megadott kör Két ponton átmenő, adott sugarú vagy átmérőjű kör Adott átmérőjű vagy sugarú kör A fő ikonra kattintva kört rajzolhat a középpont, sugár vagy átmérő megadásával. Helyezze el a kört a rajzfelületen középpontjánál fogva, vagy Módosítsa a kör átmérőjét Módosítsa a kör sugarát ARCHline.XP 2005

3 Kör és körív Ha a sugár vagy az átmérő értékét nem adja meg, akkor a program az aktuális átmérővel rajzol kört Adott középpontú kör Megadott középponttal, grafikusan megadott sugarú kört rajzol meg. Adja meg a kör középpontját. Adja meg grafikusan a kör sugarát egy ponttal a kör kerületén Három ponton átmenő kör A kerület három pontjának megadásával rajzolhatja meg a kört. Adja meg az első pontot a kerületen. Adja meg a második pontot. Adja meg a harmadik pontot Adott érintőhöz húzott kör Olyan kört határoz meg, amelynek egy megadott pont a középpontja, és érint egy megadott elemet, közel ahhoz a ponthoz, ahova kattintott.

4 11. Geometriai elemek 897 Adja meg a kör középpontját. Adja meg azt az elemet, amelyet a körnek érintenie kell Adott átmérőjű, két elemet érintő kör Olyan kört rajzol az aktuális átmérővel vagy sugárral, mely a kijelölt két elemet érinti. Adja meg az első érintendő elemet, vagy Módosítsa a kör átmérőjét Módosítsa a kör sugarát Adja meg a második érintendő elemet Két ponton átmenő, adott elemet érintő kör Két kijelölt ponton átmenő, adott elemet érintő kör rajzolható. A keletkező kör az elemet a kijelölt ponthoz legközelebbi érintési pontban fogja érinteni. Jelölje ki az egyik pontot a kör kerületén. Jelölje ki a második pontot a kör kerületén. Adja meg az érintendő elemet Egy ponton átmenő, két elemet érintő kör A parancs olyan kört rajzol meg, amely egy adott pontra illeszkedik, és két adott elemet érint. ARCHline.XP 2005

5 Kör és körív Adja meg a kör egyik pontját. Adja meg az első érintendő elemet. Adja meg a második érintendő elemet Három elemet érintő kör Megrajzol egy kört, mely három megadott elemet érint. Adja meg az első érintendő elemet. Adja meg a második érintendő elemet. Adja meg a harmadik érintendő elemet Adott átmérőjű vagy sugarú, adott ponton átmenő, egy elemet érintő kör Aktuális átmérőjű vagy sugarú, egy kijelölt ponton átmenő, egy elemet érintő kört rajzol. Adja meg az első érintendő elemet, vagy Módosítsa a kör átmérőjét Módosítsa a kör sugarát Adja meg a pontot Átmérővel megadott kör Két ponton, mint az átmérő végpontjain átmenő kört rajzol a parancs.

6 11. Geometriai elemek 899 Adja meg az átmérő első pontját. Adja meg az átmérő második pontját Két ponton átmenő, adott sugarú vagy átmérőjű kör Két ponton átmenő, aktuális sugarú kört rajzol a parancs. Adja meg a kör első pontját. Adja meg a kör második pontját. Adja meg a kör elhelyezkedését, vagy Módosítsa a kör átmérőjét Módosítsa a kör sugarát Körív rajzoló parancsok Három ponton átmenő körív Körív adott közép- és végpontokra Adott átmérővel, adott kezdő- és végszöggel rajzolt körív Két elemet érintő, adott átmérőjű körív Körív adott végpontokra, adott sugárral Lekerekítés Érintőleges görbe Három ponton átmenő körív Ezzel a paranccsal körívet rajzolhat: A körív kezdő- vég- és középpontjának vagy A körív érintőjének megadásával. ARCHline.XP 2005

7 Kör és körív Körív a kezdő- vég és középpont megadásával Adja meg a körív kezdőpontját. Adja meg a körív végpontját. Adja meg a körív középpontját, vagy KERÜLET KÖRÍV Az átmérő értéke. A sugár értéke. A körív hosszának értéke. A húrmagasság értéke. Körív a körív érintőjének megadásával Adja meg a körív kezdőpontját. Válassza az ÉRINTŐVEKTOR kulcsszót a Parancssorban. Adja meg egy egyenessel a körív érintőjét Adja meg a körív végpontját, vagy DANGLE Adja meg a körívhez tartozó kör sugarát Adja meg a körív végpontját a megadott sugarú körön a körív által bezárt szöggel Körív adott közép- és végpontokra Meghatároz egy körívet középpontjával, valamint a két végpontjával. Adja meg a körív középpontját. Adja meg az ív kezdőpontját. Adja meg a körív végpontját grafikusan, az óramutató járásával ellentétesen, vagy Opció: VISSZA Az óramutató járásával egyező módon adhatja meg az ívet

8 11. Geometriai elemek Adott átmérővel, adott kezdő- és végszöggel rajzolt körív A parancs a kijelölt középponthoz, az aktuális átmérővel és az aktuális kezdőés végszöggel rajzol körívet. A szögeket az X tengely pozitív irányához képest méri. Helyezze el a körívet a rajzfelületen középpontjával, vagy Módosítsa a kör átmérőjét Módosítsa a kör sugarát Két elemet érintő, adott átmérőjű körív Két kijelölt elemet az aktuális átmérővel érintő körívet rajzol a parancs. Az ív a kiválasztott elemek érintési pontjaiban fog végződni. Adja meg az első érintendő elemet, vagy Módosítsa az átmérőt Módosítsa a sugarat Válassza ki a második érintendő elemet. ARCHline.XP 2005

9 Kör és körív Körív adott végpontokra, adott sugárral Két megadott pont között az aktuális sugárral vagy átmérővel rajzol körívet a parancs. Adja meg a körív első végpontját, vagy Módosítsa az átmérőt Módosítsa a sugarat Adja meg a körív másik végpontját. Adja meg a körív elhelyezkedését Lekerekítés A parancs két kiválasztott elemet adott sugarú körívvel kerekít le. A program törli a kívül eső részeket, illetve kiegészíti az elemeket a szükséges részekkel. Kétféle mód létezik a lekerekítendő elemek kiválasztására: I) Kiválasztja mindkét illesztendő szakaszt. II) Ha rákattint az METSZÉSPONT kulcsszóra a Prompt sorban, a program a kiválasztott szakaszt az őt legközelebb metsző szakasszal együtt töri le. Adja meg a lekerekítés sugarát, vagy válassza a MINT kulcsszót a Parancssorból, ha egy létező elem hosszára szeretne hivatkozni. Válassza az első, majd a második elemet a lekerekítéshez, vagy Opció: METSZÉSPONT Válasszon ki egy elemet, hogy az őt legközelebb metsző szakasszal együtt kerekítse le. Az elemeknek a kiválasztott ponthoz közelebb eső végpontjai megmaradnak. Enter kilép a parancsból. További opciók: Adja meg a lekerekítés átmérőjének értékét. Adja meg a lekerekítés sugarának értékét. VÁG Meghosszabbítja a szakaszokat metszéspontjukig.

10 11. Geometriai elemek 903 Sugár = 1m Fontos, hogy a kijelöléskor a lekerekítendő elemek melyik végpontját adja meg. A számolás ebben a pontban érvényes érintő alapján történik Érintőleges görbe Több körívből álló érintőleges görbét rajzol a parancs. Az első három pont határozza meg az első körívet, majd a további pontok a csatlakozó ívek végpontjait. A csatlakozási pontokban megegyeznek az érintők, vagyis a csatlakozás érintőleges. Adja meg az első ív kezdőpontját. Adja meg az első ív végpontját. Adja meg az első ív középpontját, vagy KERÜLET KÖRÍV Az átmérő értéke. A sugár értéke. A körív hosszának értéke. A húrmagasság értéke. Adja meg a második ív végpontját, vagy Adja meg az ívet sugarával Adjon meg további íveket, vagy Enter Bezárja az ívet és a program új ív kezdését várja. Adja meg az új ív kezdőpontját, vagy Enter Bezárja a parancsot. ARCHline.XP 2005

11 Kör és körív Kör/Körív módosítása A módosító utasítások több helyről hívhatóak: Oldal menüből: Komplementer ív Szakasz átalakítása körívvé Körív kiegészítése körré A Helyi menüből: A helyi menü akkor jelenik meg, ha az elemre jobb gombbal kattint. A Helyi Ikon menüből: A körre, korívre kattintva megjelennek a főbb kör, körív módosító utasítások ikonjai:

12 11. Geometriai elemek Komplementer ív Megrajzolja a kiválasztott körív kiegészítő körívét, és törli az eredetit. Válassza ki a kívánt körívet. Ezt a parancsot a Körív Helyi menü Kiegészítő ív menüponttal is aktiválhatja Szakasz átalakítása körívvé A parancs a kiválasztott szakaszt körívvé alakítja, illetve módosítja adott körív sugarát. A körív végpontjai a szakasz, vagy az eredeti körív végpontjai lesznek. Válassza ki a módosítani kívánt szakaszt vagy körívet Adja meg a körív egy pontját a kerületén, vagy KERÜLET KÖRÍV Az átmérő értéke A sugár értéke A kerület értéke (az ív hossza) Az ív húrmagasságának értéke Körív egészítése körré A sugár vagy átmérő megtartásával körré alakít egy körívet. Válassza ki a kiegészítendő körívet. Ezt a parancsot a Körív Helyi menü Bezárás -> Kör menüponttal is aktiválhatja Kör átmérő Módosíthatja a kiválasztott kör átmérőjét. ARCHline.XP 2005

13 Kör és körív Adja meg az új átmérőt számmal Grafikus sugármódosítás Grafikusan módosíthatja a kiválasztott kör sugarát. Adja meg az új sugarat az egér segítségével Körív átmérő Módosíthatja a kiválasztott körívhez tartozó kör átmérőjét. Adja meg az új átmérőt számmal.
