12. Információk lekérdezése, listák

Átírás

1 12. Információk lekérdezése, listák Információk lekérdezése, listák Lekérdezések Elem info Az program többféle lehetőséget kínál fel arra, hogy információt kérdezzen le a rajzról, a rajzi elemekről, a tulajdonságokról, a műveletekről. Az információ lekérdező parancsokat elérheti az Oldalmenü Info készlet ikonjaival: Eszközök menü Info parancsokkal: Elem lekérdezése Test lekérdezése Távolág lekérdezése Hossz lekérdezése Hossz láncmegadással Szög lekérdezése Mért szög Koordináta Elem lekérdezése Kilistázza a kiválasztott elem grafikai jellemzőit és hozzárendelt költségeket (ha van ilyen). Válasszon egy elemet. Megjelenik az adott elemre vonatkozó Info párbeszédablak.

2 Lekérdezések Az ablak tartalmát a Windows vágólapjára helyezheti és innen más alkalmazásokban felhasználhatja. Ezenkívül elemről információt úgy is lekérhet, hogy a kurzorral rááll az elemre. Ekkor megjelenik az információs táblázat tooltip. Ezt a táblázatot a Szöveg készlet - terven. Tooltip szöveg elhelyezése ikonnal elhelyezheti a! A már elhelyezett Tooltip táblázat továbbra is kapcsolatban van a kiválasztott elemmel, így az elem módosítását is követi! Felhasználói kézikönyv

3 12. Információk lekérdezése, listák Test lekérdezése Kilistázza a kiválasztott 3D-s test jellemzőit és hozzárendelt változóit. Válasszon ki egy 3D-s testet. Az Info párbeszédablakban a következő információkat fogja látni: Elemlista A program egy listát készít az összes, a projektben található elemről. A listát kérheti az alaprajzi ablakból, ekkor a következő összesítést látja:

4 Lekérdezések Kérheti a listát a 3D ablakból, ekkor a 3D testeket és a felületeket is listázza a program.! Fontos tudni, hogy a tervben mennyi felületet használ. Túl nagy szám esetén a számítógép jelentősen lelassulhat. Ekkor az programban lehetőség van felületkorlátozásra. Ezt a Fájl menü Beállítások Általános - 3D megjelenítés párbeszédablakban: Hossz lekérdezése Megadja a kiválasztott elem hosszát.. Felhasználói kézikönyv

5 12. Információk lekérdezése, listák 949 Válassza ki a kívánt elemet Hosszúság láncmegadással Ezzel a paranccsal nyitott vagy zárt lánc hosszát mérheti. A láncot alkotó elemek lehetnek falak is. Például zárt külső kontúr esetén az épület kerületét kapjuk Távolság lekérdezése A képernyő két kijelölt pontja közötti távolságot, illetve a távolság x és y irányú vetületét írja ki. Adja meg az első pontot. Adja meg a második pontot Szög lekérdezése Ezzel a paranccsal kiválasztott elem szögét lehet mérni a rajzon. Válassza ki azt az elemet, amelynek szögét mérni szeretné. A program a szöget a Fájl menü Beállítások Általános - Szög párbeszédablakban megadott irányban (óramutató járásával megegyező vagy ellentétes) fogja mérni Mért szög Mérje le grafikusan a kívánt szöget. Adja meg a szög csúcspontját. Adjon meg egy pontot az egyik szögszáron. Adjon meg egy pontot a másik szögszáron Koordináta A képernyőn kiválasztott pont koordinátáit írja ki. Válassza ki a képernyő kívánt pontját.

6 Listák Listák A költségbecslési számítások a projektek alapvető részét képezik. Az képes a projektben használt elemekről (felmért helyiségek, falak, födémek, tetők, stb.) mennyiségi, geometriai és leíró adatokat kivonatolni. Ezek az adatok tartalmazhatnak hossz, kerület, terület, felület-, térfogat- vagy megvilágítási számításokat is (ez utóbbi az ablakfelület / falfelület arányon alapszik). A számításokról listák készíthetők: Grafikusan Táblázatban Elem geometriai info RTF formátumban Word lista XLS formátumban EXCEL lista XML formátumban Az elemekhez a Tulajdonság párbeszédablakban levő Költség paraméterek opció segítségével anyag ill. munkadíj költségeket rendelhetünk. A geometriai adatok és a költség paraméterek ismeretében a program költségbecslést is készít a tervről. A számítások eredményéről EXCEL lista készíthető. A Grafikus listát az Eszközök menüben találja meg, a többi utasítás a Lista menüből érhető el Grafikus lista Ha egy építész részletes grafikus listát szeretne készíteni a tervrajzon elhelyezett objektumokról, és azt a tervrajzon kívánja elhelyezni, az Eszközök menü Grafikus lista parancsot alkalmazhatja. A Csoportok - Archlist.oli könyvtárban különböző lista sémák vannak. A listában megjelennek az elemek paraméterei, amelyek az Info Elem lekérdezéskor is megjelennek (vagy ezek közül néhány), ill. az elem grafikus Felhasználói kézikönyv

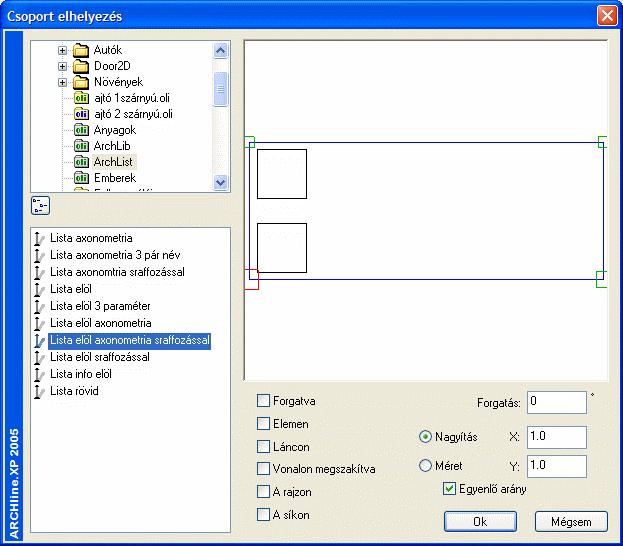

7 12. Információk lekérdezése 951 rajza. Kérheti az elem elölnézetét, axonometrikus képét, mindkettőt, esetleg színezve őket. A megjelenő Csoport elhelyezés ablakban az Archlist.oli könyvtárban található listacsoportok közül válasszon ki egyet. Adja meg a csoport elhelyezésének tulajdonságait. OK bezárja a párbeszédablakot. Válassza ki azokat az építészeti elemeket, amelyeknek a paramétereit meg szeretné jeleníteni a listában. Enter bezárja az elemek kiválasztását. Ha több elemet választott ki, adja meg, hogy hány oszlopban helyezze el a program az elemek grafikus listáját. Adja meg a lista origójának helyét a rajzon. A program elhelyezi a grafikus listákat. Válasszon ki újabb elemeket, vagy Enter Befejezi a parancsot.

8 Listák A paraméterek listája, és az elem 3D-s képe csoportot alkot. Ha akár a listába írt szöveget, akár az elem 3D-s képét változtatni szeretné, megteheti ezt, amennyiben belép a csoportba. Erre a célra használja az Eszközök menü - Aktiválás - Rámutatás parancsot. A csoport deaktiválásához válassza az Eszközök menü - Deaktiválás - Legfelső szint parancsot. Használhatja a Csoport helyi menü Belépés a csoportba, ill. Csoport bezárás utasításokat is.! A már elhelyezett lista elveszíti a kapcsolatot a kiválasztott elemmel, így az elem módosítását nem követi! Elem geometriai info A Lista menü - Elem geometriai info parancs alkalmazásával a program a kiválasztott elemekről elkészített valamennyi számítási adatot egy párbeszédablakban, táblázat formájában listázza ki. Válassza ki azokat az elemeket, amelyekről számítási adatokat szeretne kapni, vagy Enter a rajzon levő összes elemet kiválasztja. Megjelenik az Elem geometriai info párbeszédablak. A jobb oldali gombokkal kiválaszthatja azokat az elemtípusokat (falak, oszlopok, gerendák, ajtók, stb.), amelyekről az információkat meg akarja jeleníteni a párbeszédablakban. Felhasználói kézikönyv

9 12. Információk lekérdezése 953 Nyomja meg az Elhelyezés táblázatként gombot, és helyezze el a számítási listát tartalmazó táblázatot a képernyőn, vagy Nyomja meg a Vágólapra gombot. Ekkor a program a párbeszédablak tartalmát a Windows vágólapjára másolja, hogy külső alkalmazásokba exportálhassa azt. Elhelyezheti a listát pl. egy Word vagy egy EXCEL dokumentumban. OK Bezárja a párbeszédablakot Fájlba exportálás A program a kiválasztott elemekről készített számítási adatokat külön-külön fájlba listázza ki. Ezek a rövid szövegfájlok könnyen felhasználhatók az

10 Listák adatok további feldolgozásához, pl. bemenetként szolgálhatnak más programokhoz. Válaszon az Lista menü Fájlba exportálás almenüjében felsorolt építészeti elemek közül: A program automatikusan létrehoz egy.txt fájlt, és egy üzenetablakban megjeleníti a fájl elérési útját. Ok Bezárja az üzenetablakot. A program azonnal megnyitja a szöveges fájlt, amelyben megjelennek a kiválasztott elem adatai Excel lista Az a projektben használt elemekről (falak, födémek, nyílászárók, tetők, stb.) mennyiségi, geometriai és leíró adatokat tartalmaz. Láttuk, hogy a Lista menü - Elem geometriai info utasítással belső táblázatban listázza az adatokat a program. A Lista menü Excel utasítással a kiválasztott elemekről ezeket az adatokat közvetlenül.xls listába kérhetjük. Felhasználói kézikönyv

11 12. Információk lekérdezése 955 A megjelenő párbeszédablakban válassza ki, hogy mely elemtípusokra kéri a listát. A nyílászáró opciók megjelölése után a program a terven levő összes nyílászárót listázni fogja. Ellenben a falak és a tetők esetén lehetőség van arra, hogy kiválasztással megadja, mely elemekről kéri a listát. A program az elemek kiválasztása és a fájlnév megadása után, megnyit egy Excel dokumentumot, amely egy táblázatban munkalapokon jeleníti meg a kijelölt elemcsoport fajtáit, és az azokhoz tartozó adatokat. Ilyen munkalapokon vannak elhelyezve a falak, nyílászárok és tetők adatai. Az ajtó és ablak munkalapok nyílászáró konszignációt jelentenek. Tehát itt azt is listázza, hogy az adott típusból hány darab szerepel a terven. Az összesített munkalapon az elemtípusok szerint is összegez: Számolótáblák A program által készített Excel listák nem tartalmaznak grafikát, így a táblázatok használhatók számolótáblaként: a lista elkészítése után lehetősége van arra, hogy pl. új oszlopot adjon a táblázathoz, ahol költség paramétereket vesz fel. Ennek alapján további számításokat, összegzéseket készíthet az Excel segítségével.

12 Listák Az Excel lista és az ARCHLine.XP 2005 kapcsolata Az elkészített Excel listában a táblázatok tartalmazzák az elem azonosítóját is. A program lehetőséget biztosít arra, hogy az Excel listában levő elem azonosítójának megfelelően a program kijelölje a terven a kért elemet. Kattintson jobb gombbal az elem azonosítójára a listában. A megjelenő helyi menüből válassza az utasítást. A funkció működéséhez szükséges, hogy az ARCHLine.XP2005\Templates\XLStart mappában levő Ade.xp.dll fájlt helyezze a Windows mappa alá, az ArchLINEXP.xls fájlt pedig az Office\.. \XLStart mappa alá Word lista Az a projektben használt elemekről (falak, födémek, nyílászárók, tetők, stb.) kigyűjti a mennyiségi, geometriai és leíró adatokat. Felhasználói kézikönyv

13 12. Információk lekérdezése 957 A Lista menü Word utasítással ezekről az adatokról ábrákkal ellátott RTF formátumú lista kérhető. Az RTF formátum előnye, hogy nem csak Microsoft Office alkalmazások segítségével használható. A Word lista parancsainak alkalmazásával a különböző építészeti elemek, falak, ajtók, ablakok, tetők, födémek, objektumok, tartószerkezeti elemek, listáját készítheti el. Ezeken kívül lehetőség van helyiségek hasznos illetve teljes területének listázására, összesítésére. Gyakorlott felhasználóknak A felhasználó maga is létrehozhat egy saját listát, megadhatja annak formáját és a szükséges adatokat. Erre ad lehetőséget az Eszközök menü Pascal szerkesztője: Az ARCHLINE.XP 2005/Templates könyvtár alatt találhatók a program előredefiniált alkönyvtárai, melyekben a listázáshoz szükséges fájlok vannak, valamint a sablonokat tartalmazó.dot fájl. A.ppr fájl tartalmazza a forráskódot, a.doc fájl pedig a táblázat formáját adja meg, a benne lévő adatokat jelölő könyvjelzőkkel. Ha a lista generálása közben hiba történik, ez hatással van a többi nyitva lévő Word dokumentumra is, ezért mentse el ezeket a listakészítés előtt. A listázás csak Word2000-től működik, alacsonyabb verziókkal nem! Példák: Falak esetén a párbeszédablakban lehetőség van arra, hogy kiválasztással megadja, mely elemekről kéri a listát.

14 Listák A fallistában a program a réteges falakat rétegenként listázza. Nyílászárók esetén, ha a Nyílászáró tulajdonságok Méretezés párbeszédablakban a konszignációs számot is megadta, akkor a Word listában az azonosítók helyén a konszignációs szám jelenik meg. Felhasználói kézikönyv

15 12. Információk lekérdezése Költségbecslés Az programmal a tervről költségbecslés készíthető EXCEL lista formájában. Ehhez három különböző lehetőséget kínál a program: Egyedi paraméterek Költség rendelhető az elemtípusaihoz: falakhoz, födémekhez, nyílászárókhoz, 2D rajzolóelemekhez, mint a vonal, amely például a fűtéscsövet, elektromos vezetéket, vízvezetéket szemléltet a terven, stb.

16 Listák Ezekhez az elemekhez a Tulajdonság párbeszédablakban levő Költség paraméterek opció segítségével rendeljen anyag ill. munkadíj költségeket. Lásd: Költség paraméterek hozzárendelés fejezetet. A geometriai adatok és a költség paraméterek ismeretében a program költségbecslést készít a tervről. Helyiségek - anyaglista Az programban az elemtípusokon kívül a burkolóanyagokhoz is rendelhető költség. Ehhez a Helyiségpecsét funkciót használja. Lásd: 9.2. Helyiségméretezés fejezetet. Dekoráció A falakhoz, födémekhez, helyiségekhez rendelhető burkolatkiosztás. Lásd: Dekoráció- Burkolatkiosztás fejezetet. Felhasználói kézikönyv
