Az ErdaGIS térinformatikai keretrendszer

Átírás

1 Az ErdaGIS térinformatikai keretrendszer Két évtized tapasztalatát sűrítettük ErdaGIS térinformatikai keretrendszerünkbe, mely moduláris felépítésével széleskörű felhasználói réteget céloz, és felépítését az "Azért fizet, amit használ" elv határozza meg. A rendszer a különböző térinformatikai feladatokhoz - akár a felhasználó által is - tetszőlegesen hozzáigazítható. Ez biztosítja mind a profitorientált, mind a non-profit cégek számára a rugalmas használhatóságot. Régészeti ásatások, egyetemek, az UNESCO, önkormányzatok, nagyvállalatok és piackutató cégek egyaránt megtalálhatók ügyfélkörünkben. Három alapvető feladatra már felkészítettük a rendszert. Ezek a geodéziai, a DAT szerkesztő és a közmű modulok, melyek az alaprendszerhez kapcsolhatók, szükség szerint megrendelhetők. Szoftverkörnyezet Operációs rendszer: Windows Grafikai szoftver: Bentley GeoOutlook, Microstation V8 vagy PowerMap Adatbázis-kezelő szoftver: Microsoft Access vagy ORACLE (ODBC adatbázis kapcsolattal) A rendszerben tárolt adatok 2D vektor fájlok 3D vektor fájlok Térképre illesztett (transzformált) raszter fájlok A rendszerben megjeleníthetők, és használhatók különböző képformátumú adatok, szkennelt térképek. Ezek egyszerűen illeszthetők a tárolt vektoros formátumú adatok vetületi rendszerébe (pl. EOV).A rendszer képes együtt kezelni a képformátumú (légifotók, rasztertérképek stb.) adatokat a tárolt vektortérképekkel. Ennek kivitelezése a rendszer egyik fő erőssége. Hatalmas, több GB méretű ortofotó állományokból képes kiválasztani az a részletet, ami a képernyő területére esik és azonnal megjeleníteni azt. Leíró adatok Fényképek, videók, dokumentumok, táblázatok, internet hivatkozások, vagy bármilyen olyan adat, amelyhez Windows alatt megjelenítő program társítható. Projektek Az ErdaGIS projektet leíró adatokat az adatbázis tárolja speciális adattáblákban. A rendszert ezen táblák szerkesztésével lehet az adott térinformatikai feladatra felkészíteni. A felhasználó a következő adatokat adhatja meg: állományok neve (vektor és raszter fájlok) rétegek grafikai elemek (vonalak, jelkulcsok) leíró adatokat tartalmazó táblák Egy gépen tetszőleges számú és tartalmú projekt működhet, amelyek mindegyike egyedi felhasználói felülettel rendelkezhet.

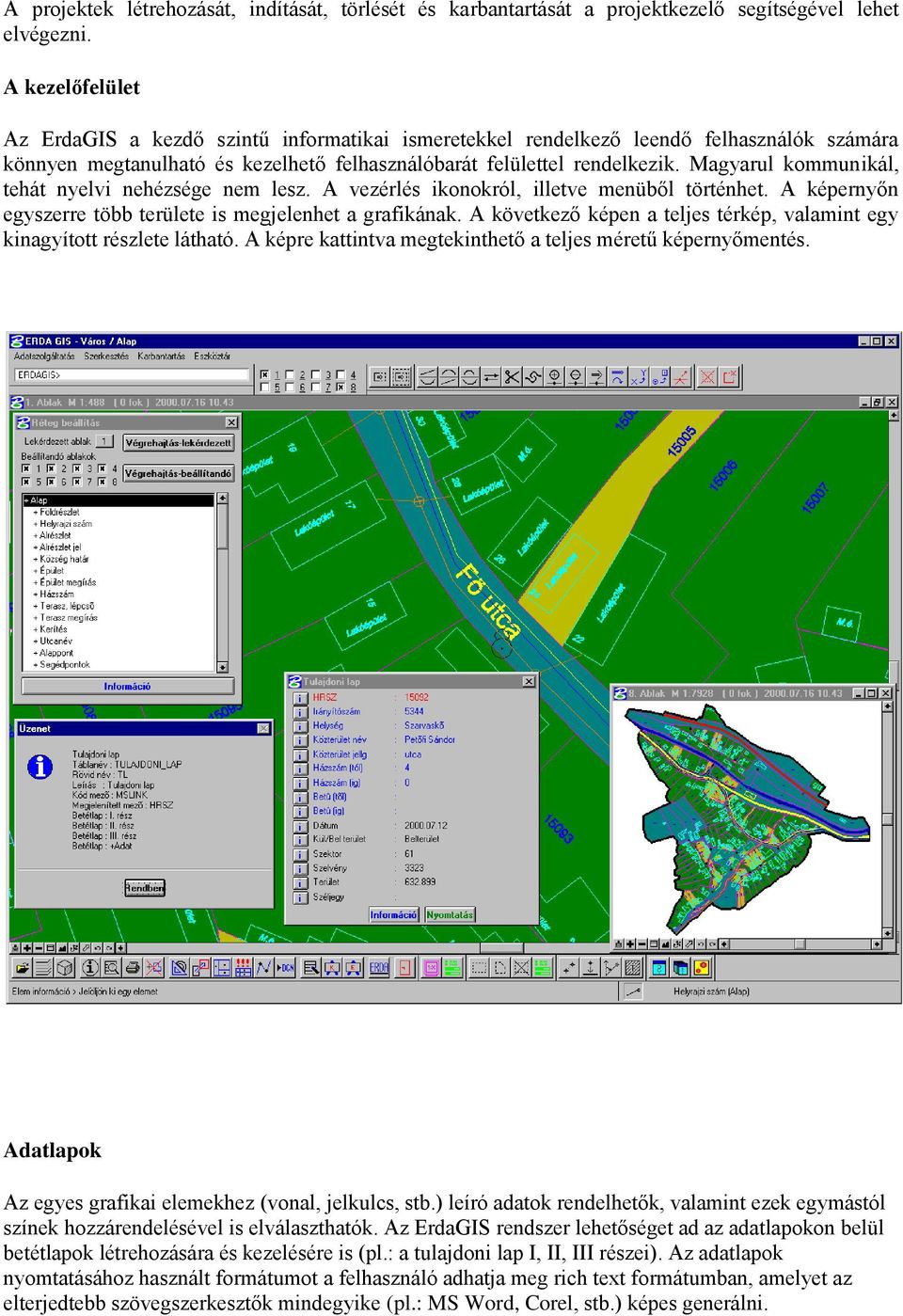

2 A projektek létrehozását, indítását, törlését és karbantartását a projektkezelő segítségével lehet elvégezni. A kezelőfelület Az ErdaGIS a kezdő szintű informatikai ismeretekkel rendelkező leendő felhasználók számára könnyen megtanulható és kezelhető felhasználóbarát felülettel rendelkezik. Magyarul kommunikál, tehát nyelvi nehézsége nem lesz. A vezérlés ikonokról, illetve menüből történhet. A képernyőn egyszerre több területe is megjelenhet a grafikának. A következő képen a teljes térkép, valamint egy kinagyított részlete látható. A képre kattintva megtekinthető a teljes méretű képernyőmentés. Adatlapok Az egyes grafikai elemekhez (vonal, jelkulcs, stb.) leíró adatok rendelhetők, valamint ezek egymástól színek hozzárendelésével is elválaszthatók. Az ErdaGIS rendszer lehetőséget ad az adatlapokon belül betétlapok létrehozására és kezelésére is (pl.: a tulajdoni lap I, II, III részei). Az adatlapok nyomtatásához használt formátumot a felhasználó adhatja meg rich text formátumban, amelyet az elterjedtebb szövegszerkesztők mindegyike (pl.: MS Word, Corel, stb.) képes generálni.

3 A grafika nyomtatása és szerkesztése A grafika nyomtatása a Windows-ban alapnyomtatóként kijelölt nyomtatón keresztül lehetséges. A nyomtatás a méretarány megadása után a terület kijelölésével automatikusan indul. Geodéziai mérések Távolság, vetített távolság, poláris, terület mérés. A grafika szerkesztéséhez a MicroStation beépített parancsai, valamint a feladatra szabott parancsok is használhatók.

4 Leíró adatok lekérdezése Az ErdaGIS rendszer lehetőséget biztosít a térképelemek leíró adatok szerinti leválogatására. A leválogatást az SQL lekérdező nyelv segítségével végzi el a rendszer. Az SQL lekérdező utasítás összeállítását a rendszer a következő párbeszédablakkal könnyíti meg: A leválogatott adatok megjeleníthetők MS Excel táblázatban vagy a következő ablakban (amelyből a listaelemekre kattintva a rendszer a grafika megfelelő részletét is megjeleníti): Adatok megjelenítése Az ErdaGIS rendszer lehetővé teszi, hogy az elemzések vagy leválogatások eredményeit különböző - a feladatnak leginkább megfelelő - módszerekkel jelenítsük meg a grafikában. Lehetőség van egyszerű, táblázatos jelentés készítésére, a rendszer ugyanis egy-egy lekérdezés alkalmával az eredményt azonnal Excel táblába tölti be és azután a táblázatkészítés teljes eszköztára rendelkezésére áll Önnek és ennek segítségével színvonalas dokumentációkat tud készíteni.

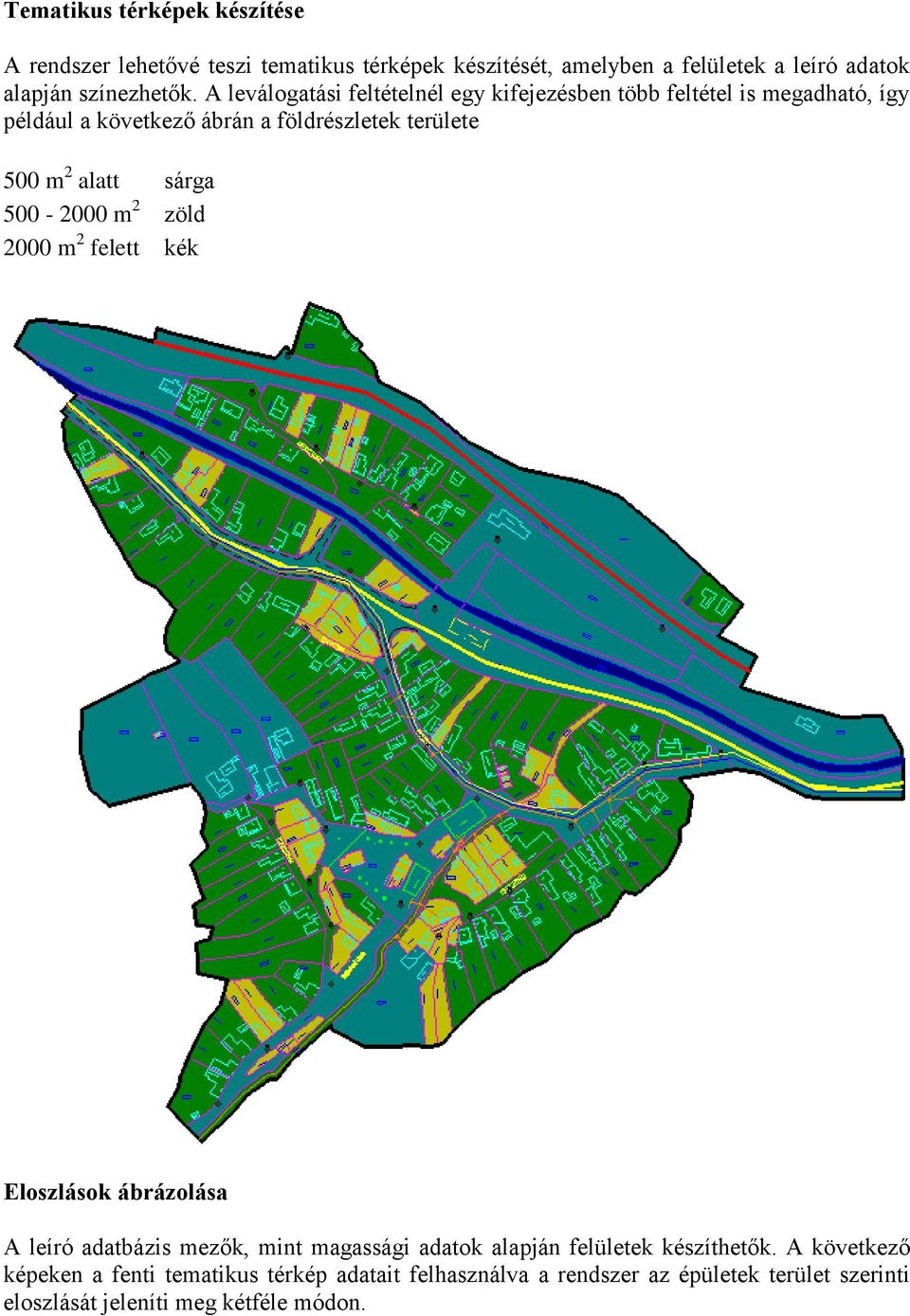

5 Tematikus térképek készítése A rendszer lehetővé teszi tematikus térképek készítését, amelyben a felületek a leíró adatok alapján színezhetők. A leválogatási feltételnél egy kifejezésben több feltétel is megadható, így például a következő ábrán a földrészletek területe 500 m 2 alatt sárga m 2 zöld 2000 m 2 felett kék Eloszlások ábrázolása A leíró adatbázis mezők, mint magassági adatok alapján felületek készíthetők. A következő képeken a fenti tematikus térkép adatait felhasználva a rendszer az épületek terület szerinti eloszlását jeleníti meg kétféle módon.

6

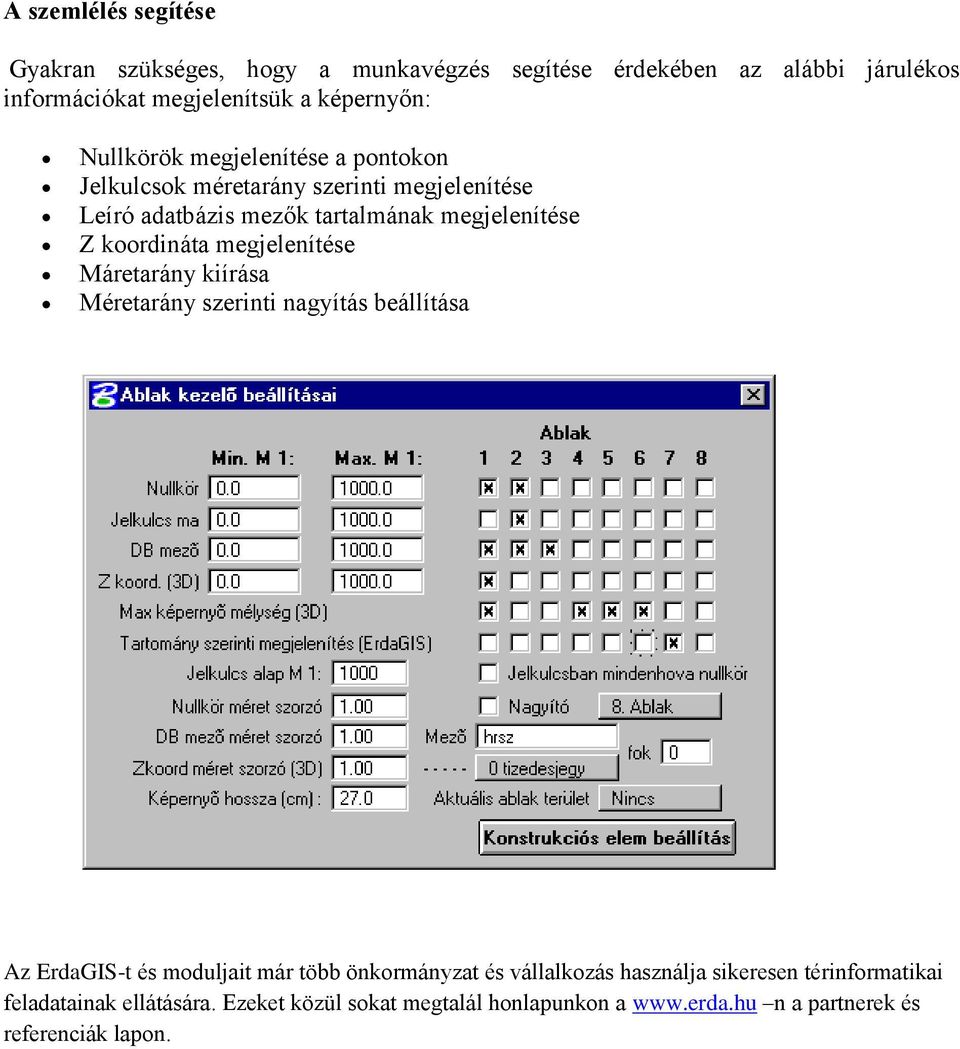

7 A szemlélés segítése Gyakran szükséges, hogy a munkavégzés segítése érdekében az alábbi járulékos információkat megjelenítsük a képernyőn: Nullkörök megjelenítése a pontokon Jelkulcsok méretarány szerinti megjelenítése Leíró adatbázis mezők tartalmának megjelenítése Z koordináta megjelenítése Máretarány kiírása Méretarány szerinti nagyítás beállítása Az ErdaGIS-t és moduljait már több önkormányzat és vállalkozás használja sikeresen térinformatikai feladatainak ellátására. Ezeket közül sokat megtalál honlapunkon a n a partnerek és referenciák lapon.
