QGIS. Tematikus szemi-webinárium Térinformatika. Móricz Norbert. Nemzeti Agrárkutatási és Innovációs Központ Erdészeti Tudományos Intézet (NAIK ERTI)

Átírás

1 Tematikus szemi-webinárium Térinformatika Móricz Norbert Nemzeti Agrárkutatási és Innovációs Központ Erdészeti Tudományos Intézet (NAIK ERTI)

2 Tartalom QGIS ismertető Vektor/raszter adatok elemzési lehetőségei Kiegészítők (plugins) Nyomtatási kép (layout)

3 Open source térinformatikai szoftver: szabadon letölthető, módosítható, fejleszthető Windows, Mac OS-X, UNIX, Linux és Android operációs rendszereken Legújabb verzió: QGIS 2.8 Wien, letöltés: OSGeo: Open Source Geospatial Foundation, OSGeo-Live futtatható telepítés nélkül is, tartalmazza az összes szabadon elérhető programot: Desktop: pl. QGIS, GRASS, SAGA Böngésző szoftver alkalmazások: pl. Openlayers Web szolgáltatás: pl. Geoserver, Mapserver Adatbázis: pl. postgis Navigációs és egyéb adatbázisok, pl. Openstreetmap

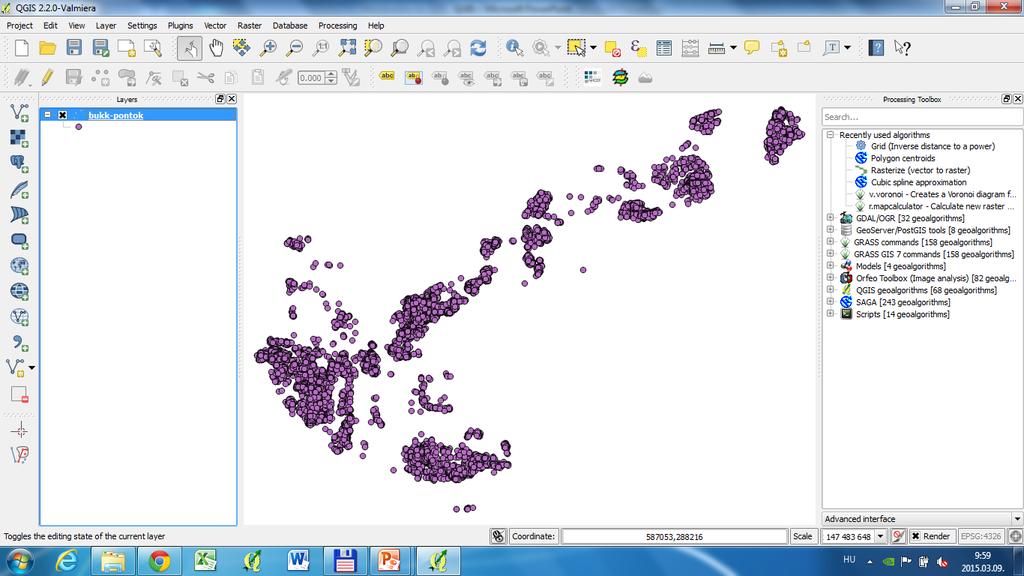

4 Eszköztár Rétegek Munkaterület Eszköztár Státusz panel

5 Projekt beállítások Projekt tulajdonságok: Általános (pl. mértékegység) Koordináta-rendszer beállítása (röptében on the fly transzformálás, feltétele egy prj fájl) HD72/EOV: EPSG: Projekt mentése qgs fájlba

6 Rétegek hozzáadása Vektor réteg Raszter réteg PostGIS réteg Spatialite réteg MSSQL réteg Oracle raszter réteg WMS réteg WCS réteg WFS réteg Tagolt szöveg réteg Új shape fájl réteg Réteg törlése 22 formátum támogatása 70 formátum támogatása Külső adatbázisban tárolt adatokhoz hozzáférés Szervereken tárolt rétegekhez hozzáférés (pl. Web Map Service) Szöveg fájlok beolvasása Új réteg létrehozása

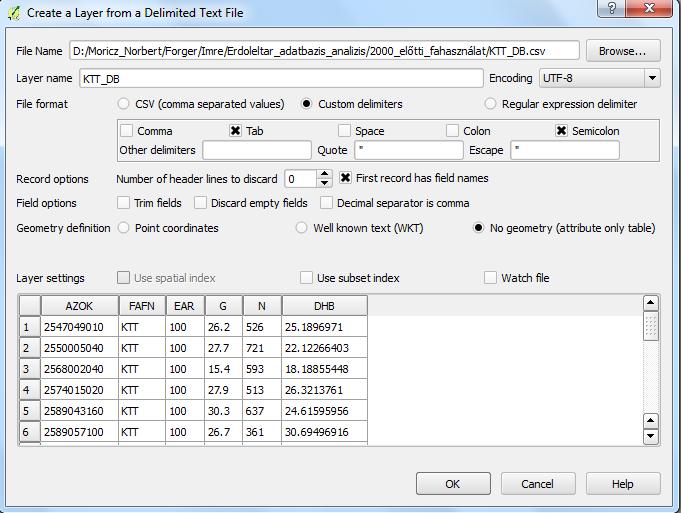

7 Szöveg réteg hozzáadása Szöveg fájl beolvasása: Bármilyen tagolt szövegfájl (pl. Excelből mentve) Fejléc Geometriai információ: Pont koordináták (X, Y) Geometria nélkül Geometria nélküli adatok hozzárendelése meglévő vektoros réteghez (csatolás -join) Menthető pl. shape fájl-ként

8 Paraméterek: Típus: pont, vonal, poligon Koordináta rendszer Attribútumok QGIS Digitalizálás eszköztár: Alap és bővített eszközök Elem hozzáadása (pont, vonal, poligon) Elem és csomópont szerkesztése (eltol, másol, forgat, összevon, szétválaszt stb.) Réteg mentése: Réteg formátuma Koordináta rendszer Réteg koordináta-rendszer Választott Transzformálni másik rendszerbe Új vektor réteg létrehozása, mentése

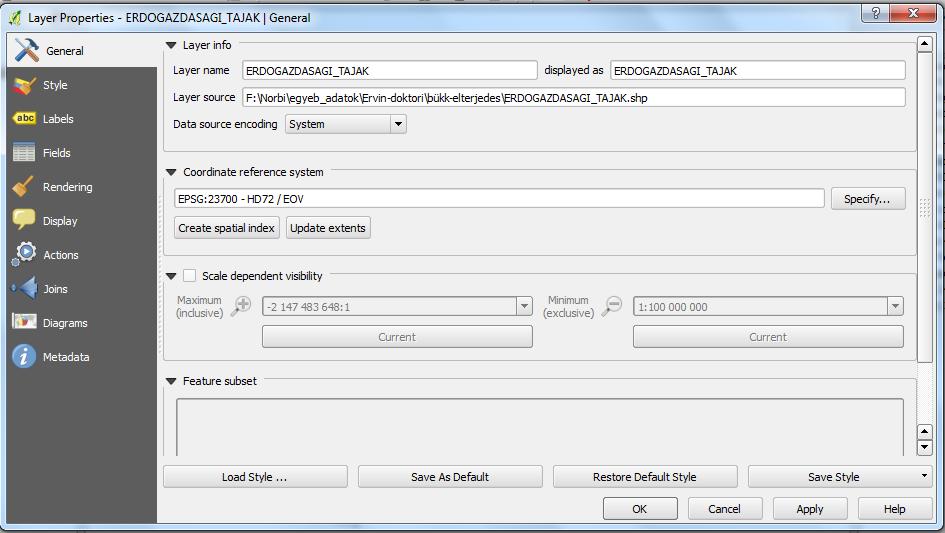

9 Vektor réteg tulajdonságok Stílus beállítások: Átlátszóság Megjelenítés (egyedi, kategorizált, átmenetes szimbólum) Menthető qml fájlba Felirat beállítások: Mezőnevek Megjelenítés (formázás, elhelyezés, stb.) Csatolás (join): Csatolt réteg (pl. CSV fájl) Csatolási mező Cél mező

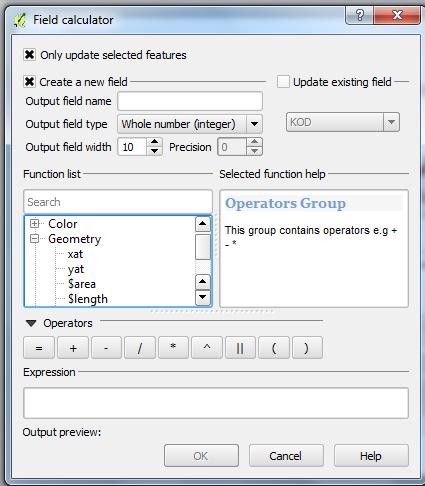

10 Vektor réteg - attribútum tábla SQL attribútum alapú lekérdezés Pl.: azon bükkös erdőrészletek kiválasztása ahol tszf > 500m Egy rétegen Feltételnek megfelelő rekordok kiválasztása Geometria Mezőnevek Lekérdezések exportálhatóak: új réteg fájl copy/paste-el Excel-be Mező (oszlop) kalkulátor Új mező létrehozása Meglévő mezők felhasználása Geometria pl. koordináták lekérdezése, területszámítás

11 Térbeli lekérdezés Térbeli lekérdezés Pl.: azon bükkös erdőrészletek kiválasztása melyek a Balatonfelvidéki kistájhoz tartoznak 2 réteg szükséges: Forrás Referencia A forrás réteg azon geometriáinak kiválasztása melyek Tartalmazzák Részben tartalmazzák vagy Nem tartalmazzák a referencia réteg geometriáit.

12 Térbeli műveletek, analízis Térbeli műveletek: Puffer-zóna Kivágás Metszet Különbség Egyesítés Geometriai műveletek: Poligon súlyponti koordináta Poligon vonallá alakítás Vonal poligonná alakítás Csomópontok kinyerése

13 Térbeli műveletek, analízis Kutatási eszközök: Rácsháló létrehozása (pl. raszter lekérdezéshez) Véletlenszerű kiválasztás (pl. ponthalmaz két részre választása) Random pontok létrehozása

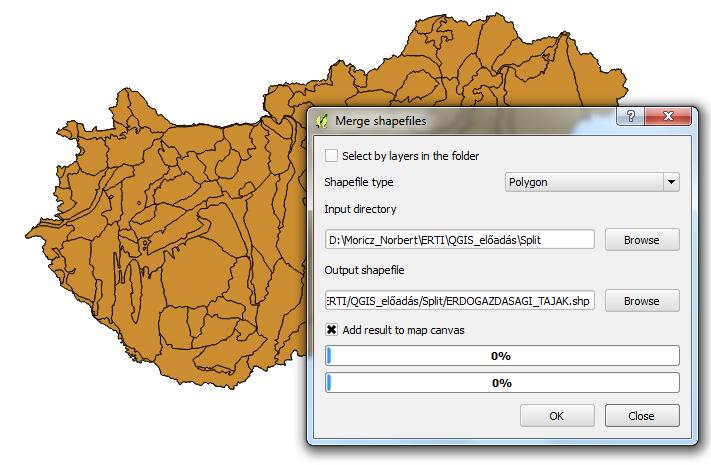

14 Térbeli műveletek, analízis Adatmenedzsment: 2 réteg attribútumainak csatolása térbeli elhelyezkedés alapján (pl. adott bükkös erdőrészlet mely kistájhoz tartozik) Rétegek egyesítése Réteg elemekre (új rétegekre) bontása

15 Pluginok Bővítmények: Pl.: Openlayers Térbeli lekérdezés Algoritmusok (GRASS, SAGA) Raszter elemzési funkciók

16 Openlayers OSM, google map

17 Stílus beállítások: Megjelenítés (szürkeárnyalat, színárnyalat) Interpoláció (átmenetes, diszkrét) Osztályozás (folytonos, egyenlő osztásköz) Réteg átlátszósága Piramis építés (különböző felbontású változatok) Mentési lehetőség QGIS Raszter réteg tulajdonságok

18 Raszter számítások: Betöltött rétegek Formátum Kifejezés operátorokkal Kiterjedés koordinátákkal Jelenleg a feltétel nem támogatott (python script) QGIS Raszter kalkulátor

19 Raszter lekérdezés pont és poligon témákkal Pont lekérdező alkalmazás: Pontokat tartalmazó réteg Lekérdezendő raszter felületek Kimeneti rétegfájl Pl. bükkös erdőrészletek (pontok) havi középhőmérsékletének lekérése Poligon lekérdező alkalmazás: Poligon réteg Lekérdezendő raszter felületek Kimeneti rétegfájl Eredmény: az egyes poligonok raszter statisztikája (átlag, összeg, darabszám)

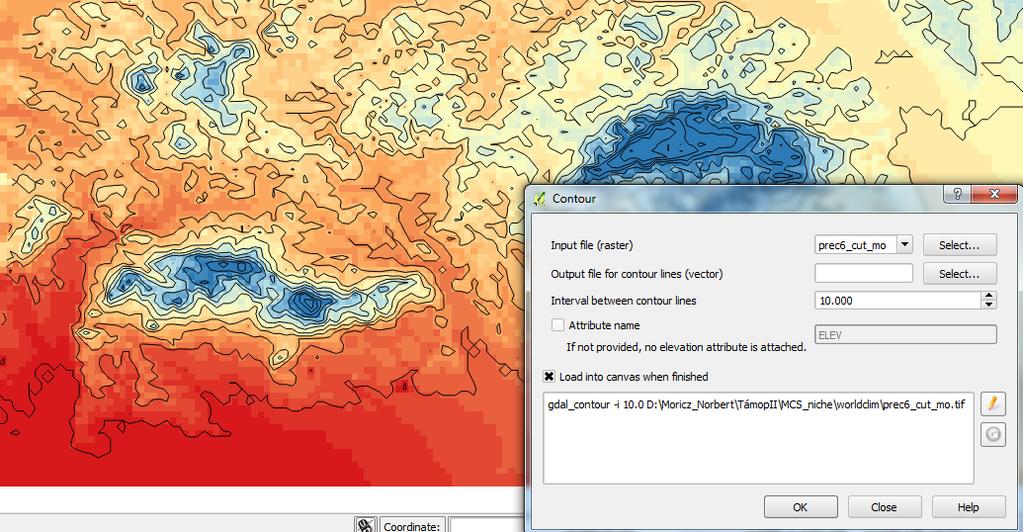

20 Raszter műveletek Raszterizálás Vektor réteg raszterré alakítása Vektorizálás, izovonalas kontúr térkép készítés Raszter réteg vektorrá alakítása Formátum váltás Raszter réteg más formátumba alakítása Raszterek egyesítése Raszterek vágása (koordinátával, réteggel)

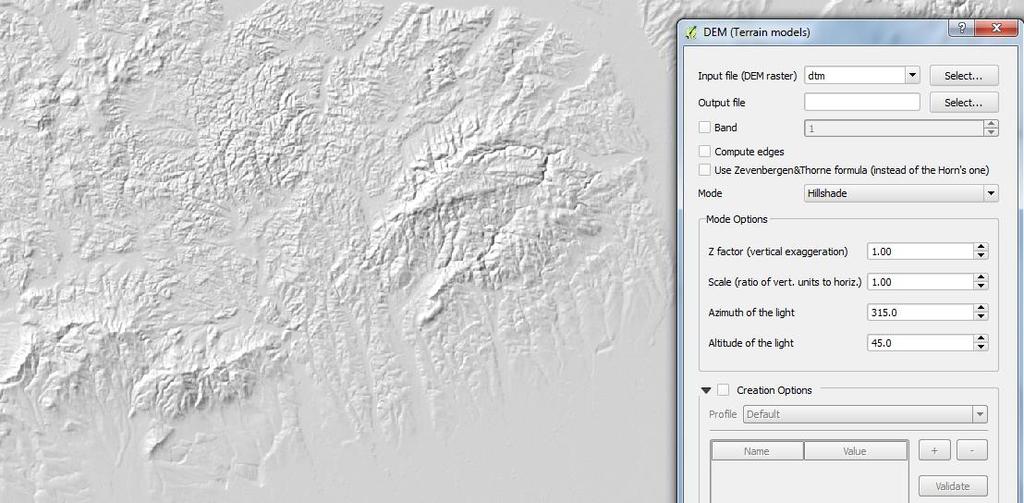

21 Térbeli interpoláció, domborzatmodell Interpoláció típusok: Inverz távolság Legközelebbi szomszéd Mozgó átlag Domborzatmodell : Árnyékolásos Lejtés/kitettség Érdesség

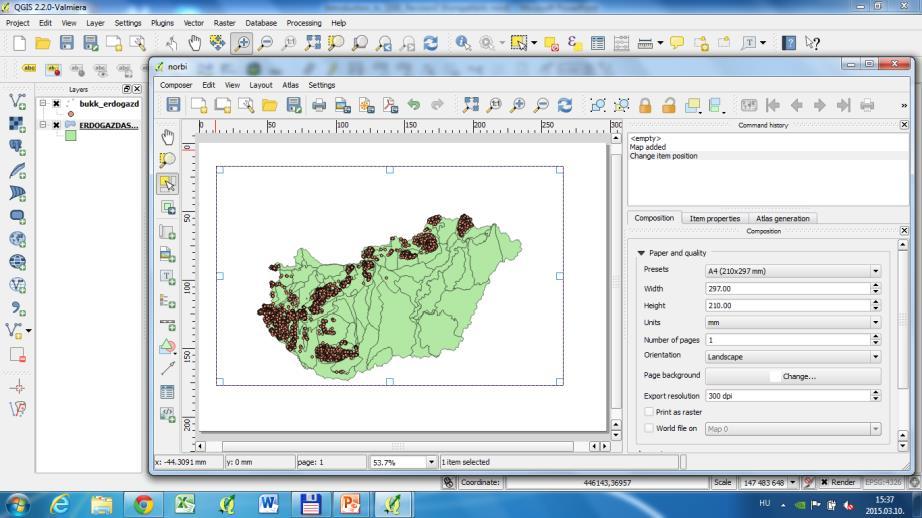

22 Nyomtatási elrendezés (layout) Térkép hozzáadása Jelmagyarázat hozzáadása, formázása Aránymérték hozzáadása, szerkesztése Szöveg hozzáadása Felbontás megadása (3000 dpi-ig) Képfájl típusának megadása

23 Köszönöm a figyelmet! Adatok forrása: Földrendszer projekt
