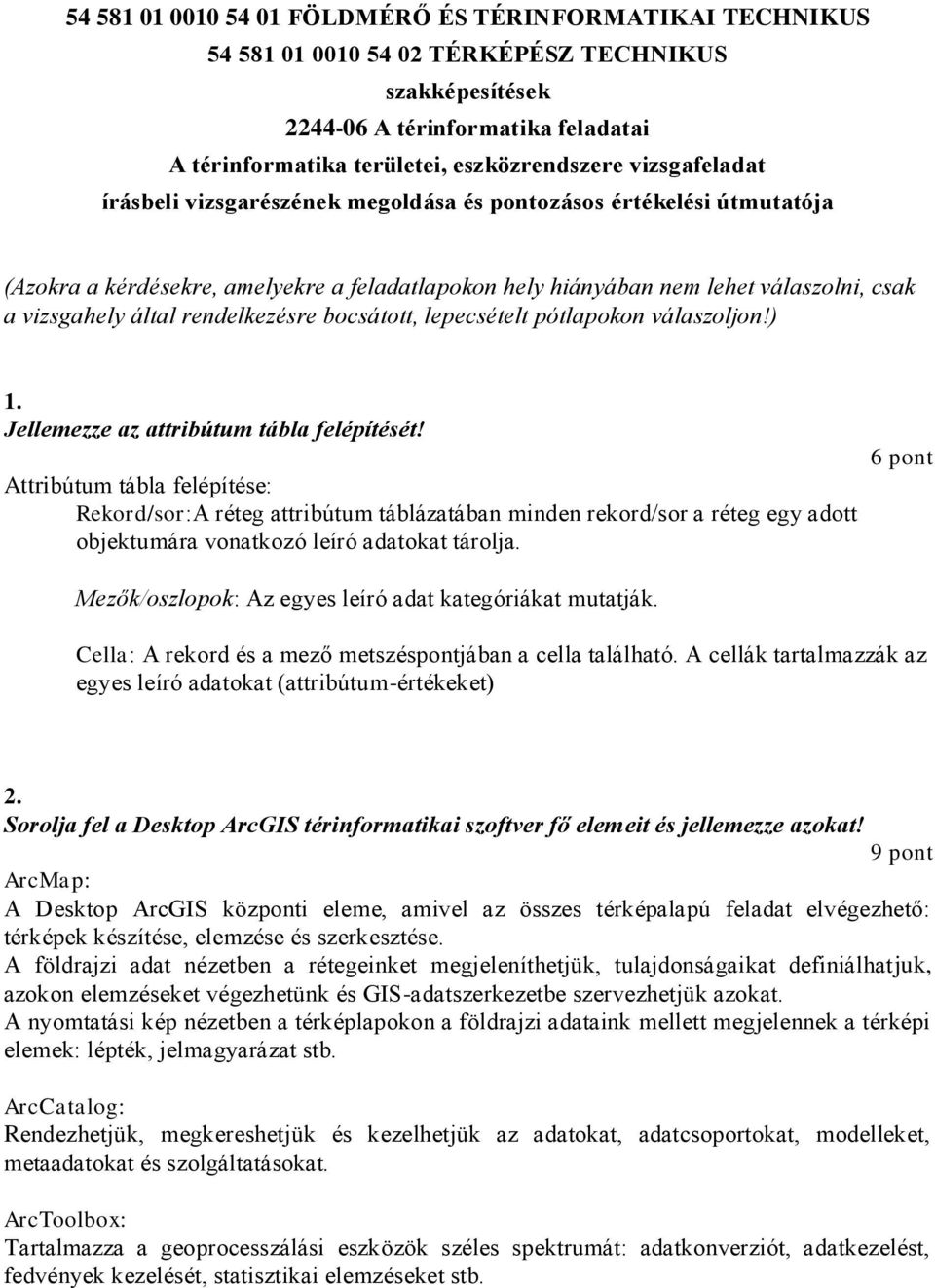

1 FÖLDMÉRŐ ÉS TÉRINFORMATIKAI TECHNIKUS TÉRKÉPÉSZ TECHNIKUS szakképesítések A térinformatika feladatai A térinformatika területei, eszközrendszere vizsgafeladat írásbeli vizsgarészének megoldása és pontozásos értékelési útmutatója (Azokra a kérdésekre, amelyekre a feladatlapokon hely hiányában nem lehet válaszolni, csak a vizsgahely által rendelkezésre bocsátott, lepecsételt pótlapokon válaszoljon!) 1. Jellemezze az attribútum tábla felépítését! Attribútum tábla felépítése: Rekord/sor:A réteg attribútum táblázatában minden rekord/sor a réteg egy adott objektumára vonatkozó leíró adatokat tárolja. 6 pont Mezők/oszlopok: Az egyes leíró adat kategóriákat mutatják. Cella: A rekord és a mező metszéspontjában a cella található. A cellák tartalmazzák az egyes leíró adatokat (attribútum-értékeket) 2. Sorolja fel a Desktop ArcGIS térinformatikai szoftver fő elemeit és jellemezze azokat! 9 pont ArcMap: A Desktop ArcGIS központi eleme, amivel az összes térképalapú feladat elvégezhető: térképek készítése, elemzése és szerkesztése. A földrajzi adat nézetben a rétegeinket megjeleníthetjük, tulajdonságaikat definiálhatjuk, azokon elemzéseket végezhetünk és GIS-adatszerkezetbe szervezhetjük azokat. A nyomtatási kép nézetben a térképlapokon a földrajzi adataink mellett megjelennek a térképi elemek: lépték, jelmagyarázat stb. ArcCatalog: Rendezhetjük, megkereshetjük és kezelhetjük az adatokat, adatcsoportokat, modelleket, metaadatokat és szolgáltatásokat. ArcToolbox: Tartalmazza a geoprocesszálási eszközök széles spektrumát: adatkonverziót, adatkezelést, fedvények kezelését, statisztikai elemzéseket stb.

rendelkezésre bocsátott, lepecsételt pótlapokon válaszoljon!) 1. Jellemezze az attribútum tábla felépítését!

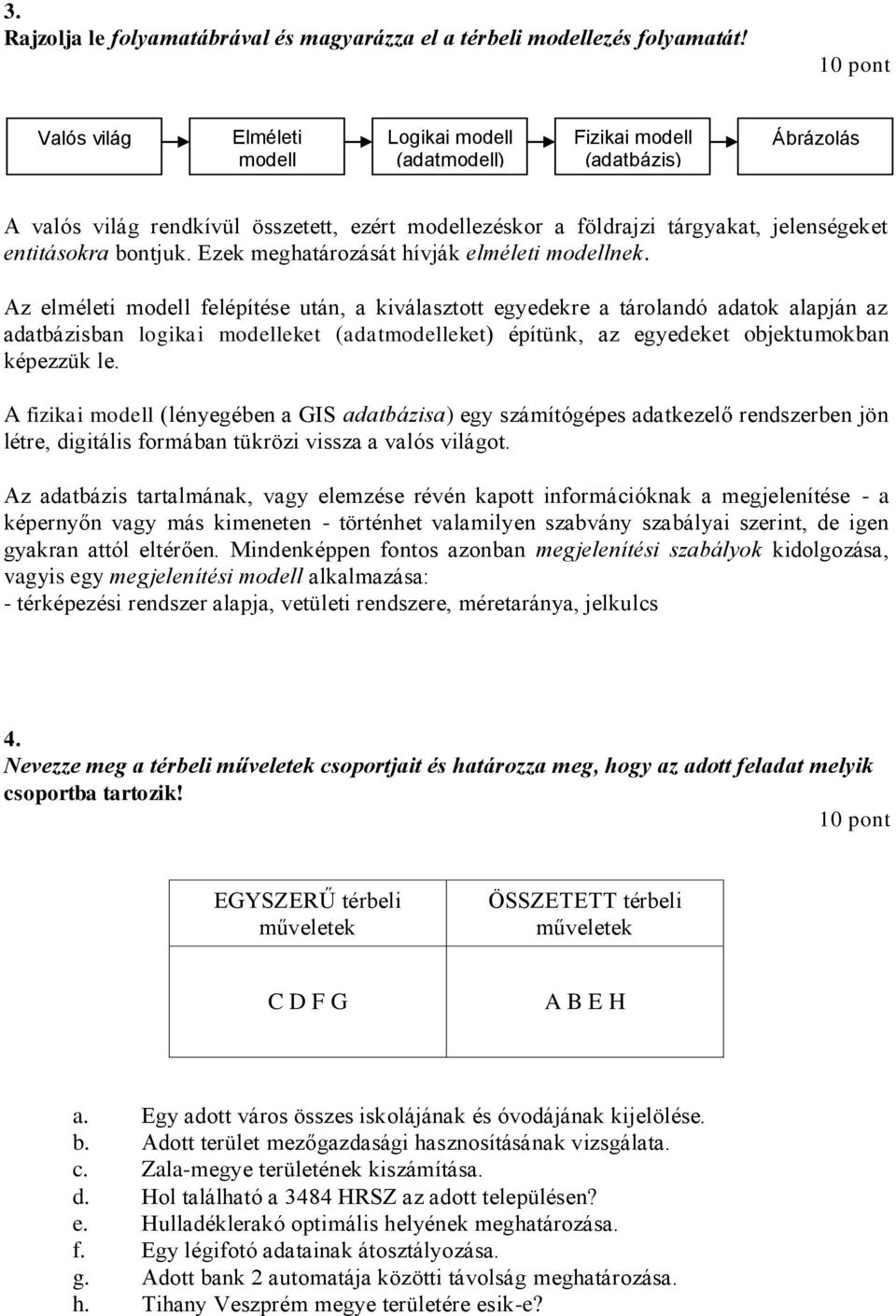

2 3. Rajzolja le folyamatábrával és magyarázza el a térbeli modellezés folyamatát! 10 pont Valós világ Elméleti modell Logikai modell (adatmodell) Fizikai modell (adatbázis) Ábrázolás A valós világ rendkívül összetett, ezért modellezéskor a földrajzi tárgyakat, jelenségeket entitásokra bontjuk. Ezek meghatározását hívják elméleti modellnek. Az elméleti modell felépítése után, a kiválasztott egyedekre a tárolandó adatok alapján az adatbázisban logikai modelleket (adatmodelleket) építünk, az egyedeket objektumokban képezzük le. A fizikai modell (lényegében a GIS adatbázisa) egy számítógépes adatkezelő rendszerben jön létre, digitális formában tükrözi vissza a valós világot. Az adatbázis tartalmának, vagy elemzése révén kapott információknak a megjelenítése - a képernyőn vagy más kimeneten - történhet valamilyen szabvány szabályai szerint, de igen gyakran attól eltérően. Mindenképpen fontos azonban megjelenítési szabályok kidolgozása, vagyis egy megjelenítési modell alkalmazása: - térképezési rendszer alapja, vetületi rendszere, méretaránya, jelkulcs 4. Nevezze meg a térbeli műveletek csoportjait és határozza meg, hogy az adott feladat melyik csoportba tartozik! 10 pont EGYSZERŰ térbeli műveletek ÖSSZETETT térbeli műveletek C D F G A B E H a. Egy adott város összes iskolájának és óvodájának kijelölése. b. Adott terület mezőgazdasági hasznosításának vizsgálata. c. Zala-megye területének kiszámítása. d. Hol található a 3484 HRSZ az adott településen? e. Hulladéklerakó optimális helyének meghatározása. f. Egy légifotó adatainak átosztályozása. g. Adott bank 2 automatája közötti távolság meghatározása. h. Tihany Veszprém megye területére esik-e?

entitásokra bontjuk. Ezek meghatározását hívják elméleti modellnek.

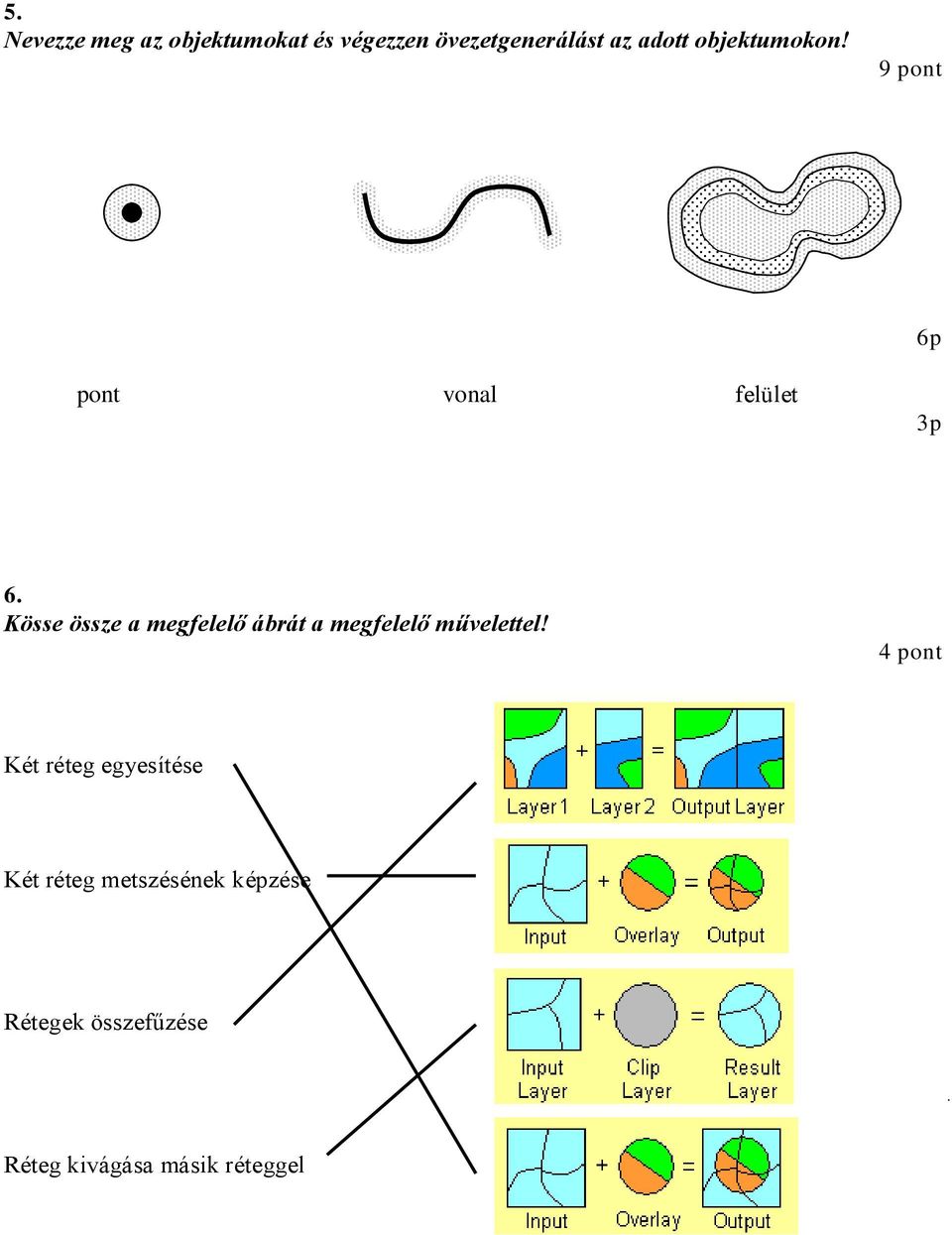

3 5. Nevezze meg az objektumokat és végezzen övezetgenerálást az adott objektumokon! 9 pont 6p pont vonal felület 3p 6. Kösse össze a megfelelő ábrát a megfelelő művelettel! 4 pont Két réteg egyesítése Két réteg metszésének képzése Rétegek összefűzése Réteg kivágása másik réteggel

Kösse össze a megfelelő ábrát a megfelelő művelettel!

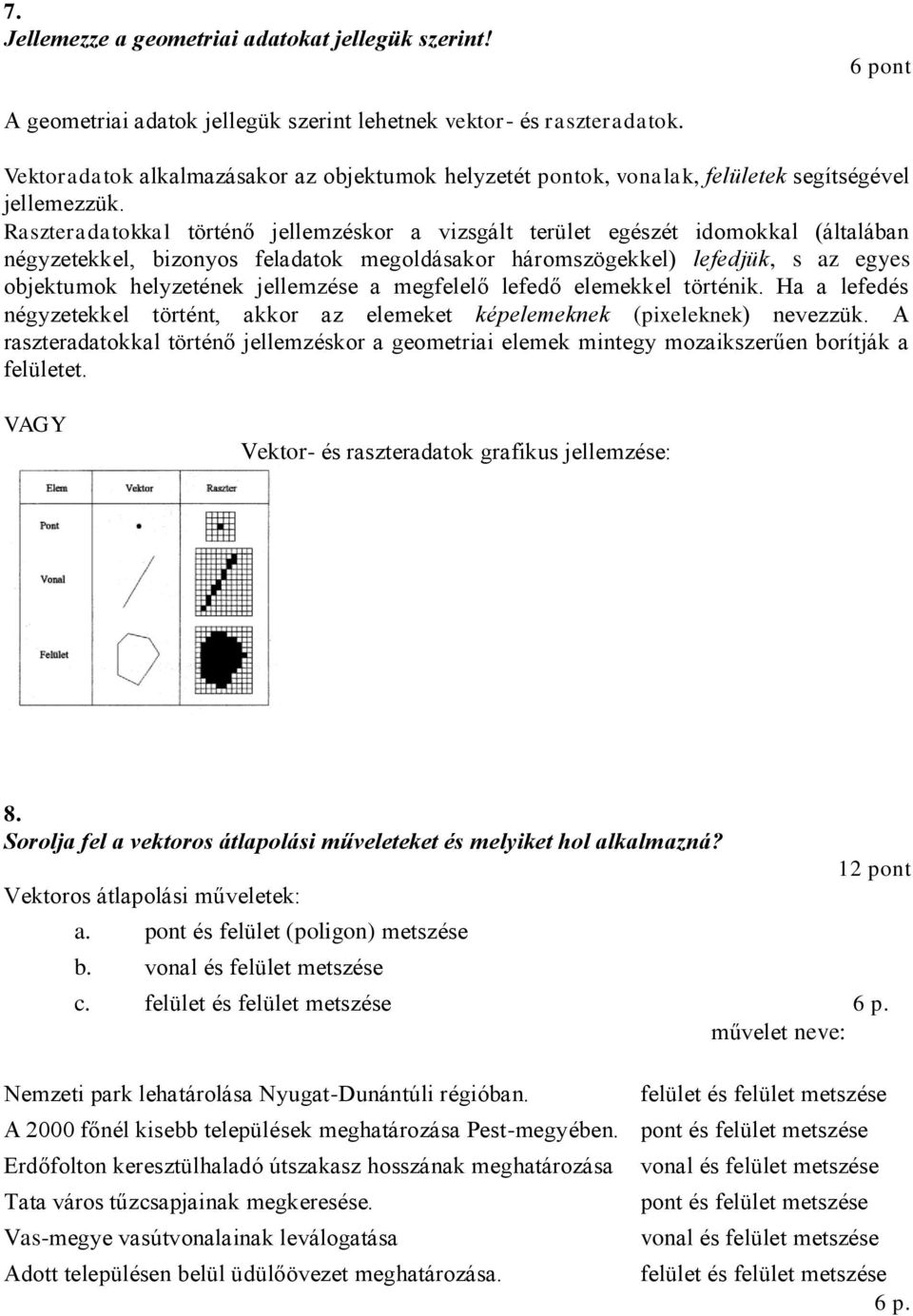

4 7. Jellemezze a geometriai adatokat jellegük szerint! 6 pont A geometriai adatok jellegük szerint lehetnek vektor- és raszteradatok. Vektoradatok alkalmazásakor az objektumok helyzetét pontok, vonalak, felületek segítségével jellemezzük. Raszteradatokkal történő jellemzéskor a vizsgált terület egészét idomokkal (általában négyzetekkel, bizonyos feladatok megoldásakor háromszögekkel) lefedjük, s az egyes objektumok helyzetének jellemzése a megfelelő lefedő elemekkel történik. Ha a lefedés négyzetekkel történt, akkor az elemeket képelemeknek (pixeleknek) nevezzük. A raszteradatokkal történő jellemzéskor a geometriai elemek mintegy mozaikszerűen borítják a felületet. VAGY Vektor- és raszteradatok grafikus jellemzése: 8. Sorolja fel a vektoros átlapolási műveleteket és melyiket hol alkalmazná? Vektoros átlapolási műveletek: a. pont és felület (poligon) metszése b. vonal és felület metszése 12 pont c. felület és felület metszése 6 p. művelet neve: Nemzeti park lehatárolása Nyugat-Dunántúli régióban. felület és felület metszése A 2000 főnél kisebb települések meghatározása Pest-megyében. pont és felület metszése Erdőfolton keresztülhaladó útszakasz hosszának meghatározása Tata város tűzcsapjainak megkeresése. Vas-megye vasútvonalainak leválogatása Adott településen belül üdülőövezet meghatározása. vonal és felület metszése pont és felület metszése vonal és felület metszése felület és felület metszése 6 p.

Raszteradatokkal történő jellemzéskor a vizsgált terület egészét idomokkal (általában négyzetekkel, bizonyos feladatok megoldásakor háromszögekkel) lefedjük, s az egyes objektumok helyzetének

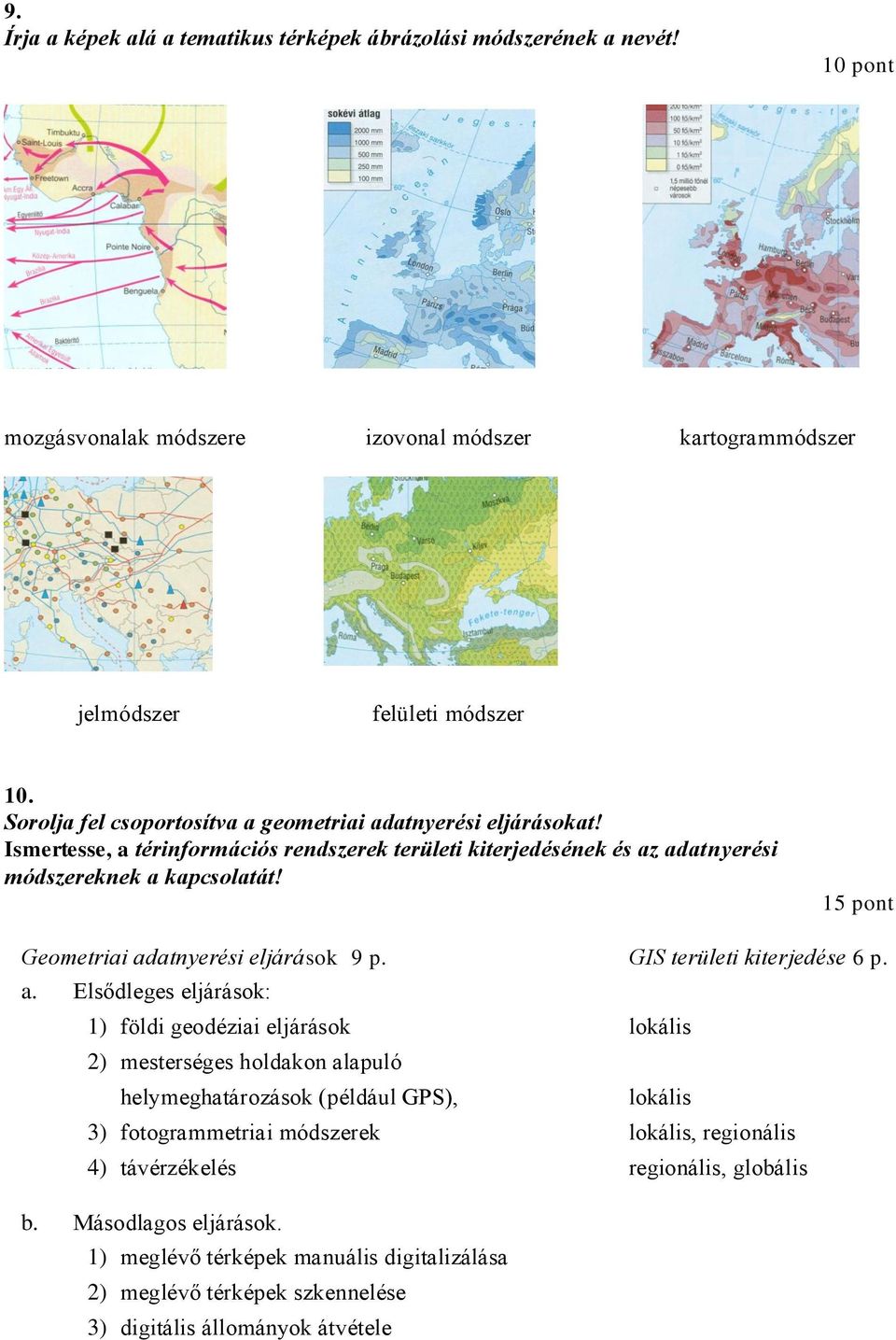

5 9. Írja a képek alá a tematikus térképek ábrázolási módszerének a nevét! 10 pont mozgásvonalak módszere izovonal módszer kartogrammódszer jelmódszer felületi módszer 10. Sorolja fel csoportosítva a geometriai adatnyerési eljárásokat! Ismertesse, a térinformációs rendszerek területi kiterjedésének és az adatnyerési módszereknek a kapcsolatát! 15 pont Geometriai adatnyerési eljárások 9 p. GIS területi kiterjedése 6 p. a. Elsődleges eljárások: 1) földi geodéziai eljárások lokális 2) mesterséges holdakon alapuló helymeghatározások (például GPS), lokális 3) fotogrammetriai módszerek lokális, regionális 4) távérzékelés regionális, globális b. Másodlagos eljárások. 1) meglévő térképek manuális digitalizálása 2) meglévő térképek szkennelése 3) digitális állományok átvétele

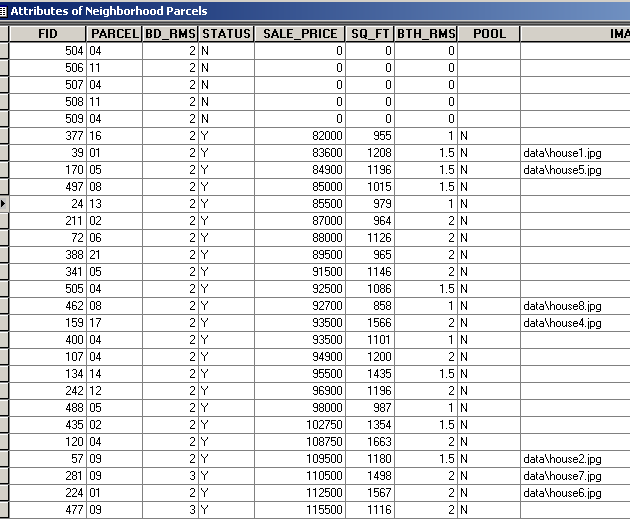

11. Adott egy attribútum tábla részlete, a táblához kapcsolódó három kérdés és 3-3 SQL lekérdezés. Írja a pontozott vonalakra, hogy HELYES vagy a leírt parancs!

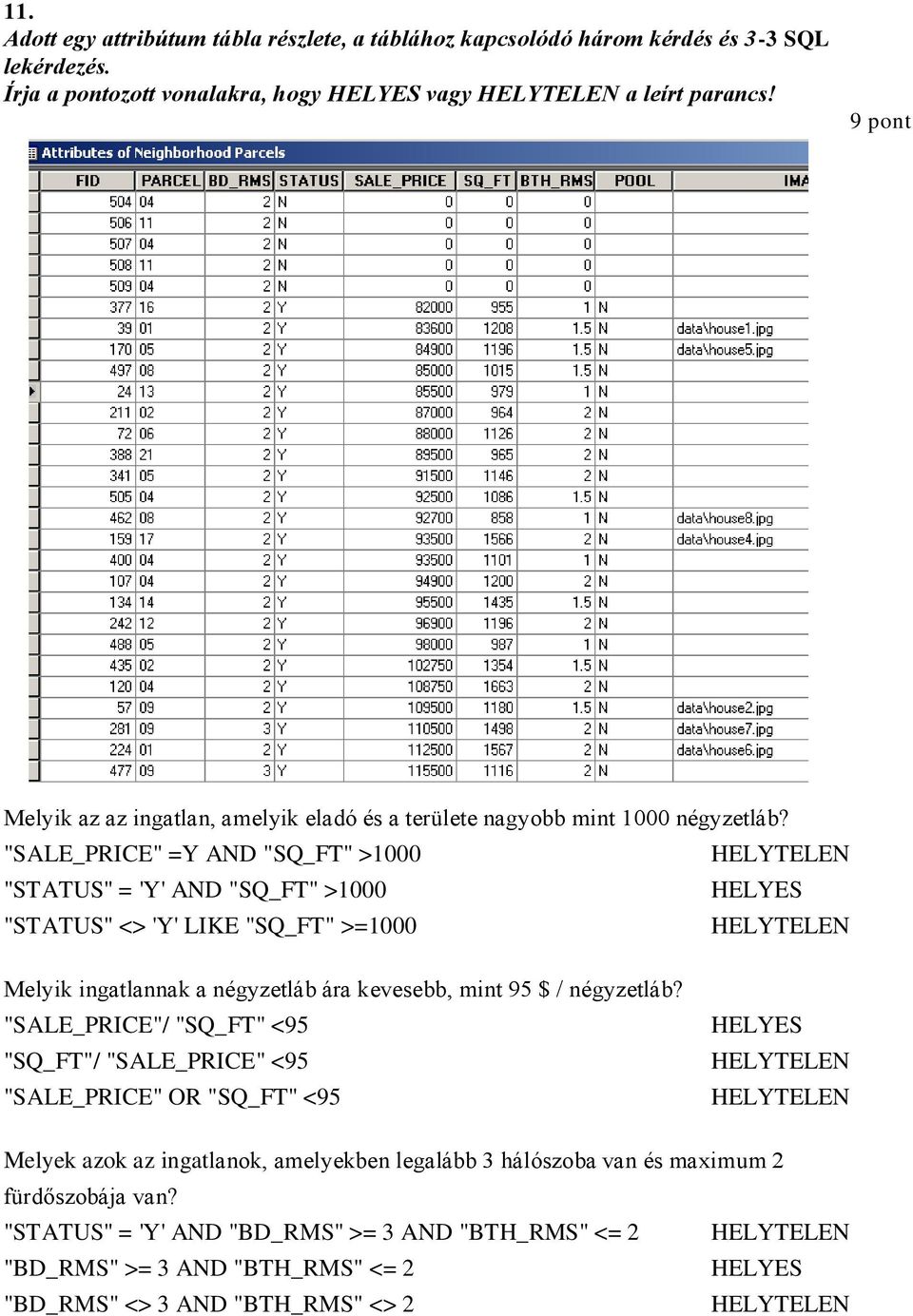

6 11. Adott egy attribútum tábla részlete, a táblához kapcsolódó három kérdés és 3-3 SQL lekérdezés. Írja a pontozott vonalakra, hogy HELYES vagy a leírt parancs! 9 pont Melyik az az ingatlan, amelyik eladó és a területe nagyobb mint 1000 négyzetláb? "SALE_PRICE" =Y AND "SQ_FT" >1000 "STATUS" = 'Y' AND "SQ_FT" >1000 HELYES "STATUS" <> 'Y' LIKE "SQ_FT" >=1000 Melyik ingatlannak a négyzetláb ára kevesebb, mint 95 $ / négyzetláb? "SALE_PRICE"/ "SQ_FT" <95 "SQ_FT"/ "SALE_PRICE" <95 "SALE_PRICE" OR "SQ_FT" <95 HELYES Melyek azok az ingatlanok, amelyekben legalább 3 hálószoba van és maximum 2 fürdőszobája van? "STATUS" = 'Y' AND "BD_RMS" >= 3 AND "BTH_RMS" <= 2 "BD_RMS" >= 3 AND "BTH_RMS" <= 2 HELYES "BD_RMS" <> 3 AND "BTH_RMS" <> 2

"SALE_PRICE" =Y AND "SQ_FT" >1000 "STATUS" = 'Y' AND "SQ_FT" >1000 HELYES "STATUS" <> 'Y' LIKE "SQ_FT" >=1000 Melyik ingatlannak a négyzetláb ára kevesebb, mint 95 $ / négyzetláb?
