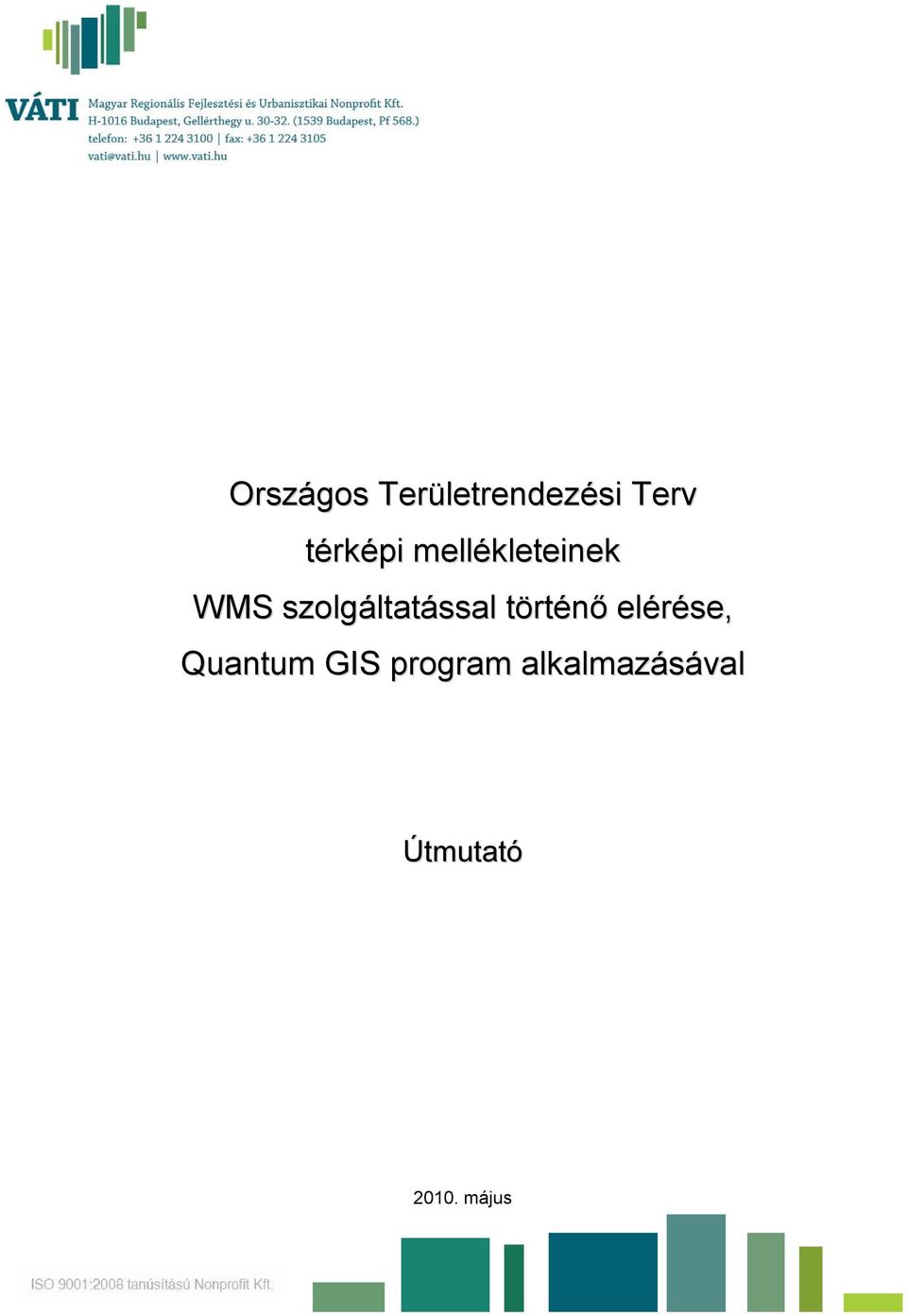

1 Országos Területrendezési Terv térképi mellékleteinek WMS szolgáltatással történő elérése, Quantum GIS program alkalmazásával Útmutató május

2 1. BEVEZETÉS Az útmutató célja az Országos Területrendezési Terv (OTrT) térképi mellékleteinek WMS szerveren keresztül Quantum GIS program segítségével történő elérésének és megjelenítésének bemutatása. 2. A QGIS PROGRAM BEMUTATÁSA A Quantum GIS (QGIS) egy felhasználóbarát, nyílt forrású térinformatikai rendszer (GIS), amely Linuxon, Unixon, Mac OSX-en és Windowson egyaránt használható. Támogat különböző vektor, raszter formátumokat és adatbázisokat (beleértve a legelterjedtebb ESRI ShapeFile-t és a GeoTiff formátumot). 1. ábra a Quantum GIS Enceladus grafikus felülete 2

3 Jelen ismertető a Quantum GIS Enceladus 1.4 verziójának felhasználásával készült, mely program önállóan letölthető az alábbi oldalról: Fontos megjegyezni még, hogy a QGIS Enceladus (Windows-Standalone) verzió telepítése előtt, szükség van a Microsoft C Runtime könyvtár installálására is (melynek hivatkozása megtalálható a verzió programleírásánál). A QGIS a használt operációs rendszer nyelvi beállítása szerinti felhasználói felülettel kerül betöltésre. A QGIS alkalmas többek között különböző vektoros formátumok megjelenítésére, szerkesztésére (pl. Shape, GRASS vektor, PostgreSQL/PostGIS, SpatialLite,...), raszteres állományok kezelésére, digitalizálására (pl. TIFF, ERDAS Img., GRASS,...), attribútum adatok kezelésére, módosítására, OGC WMS és WFS rétegek importjára. 3

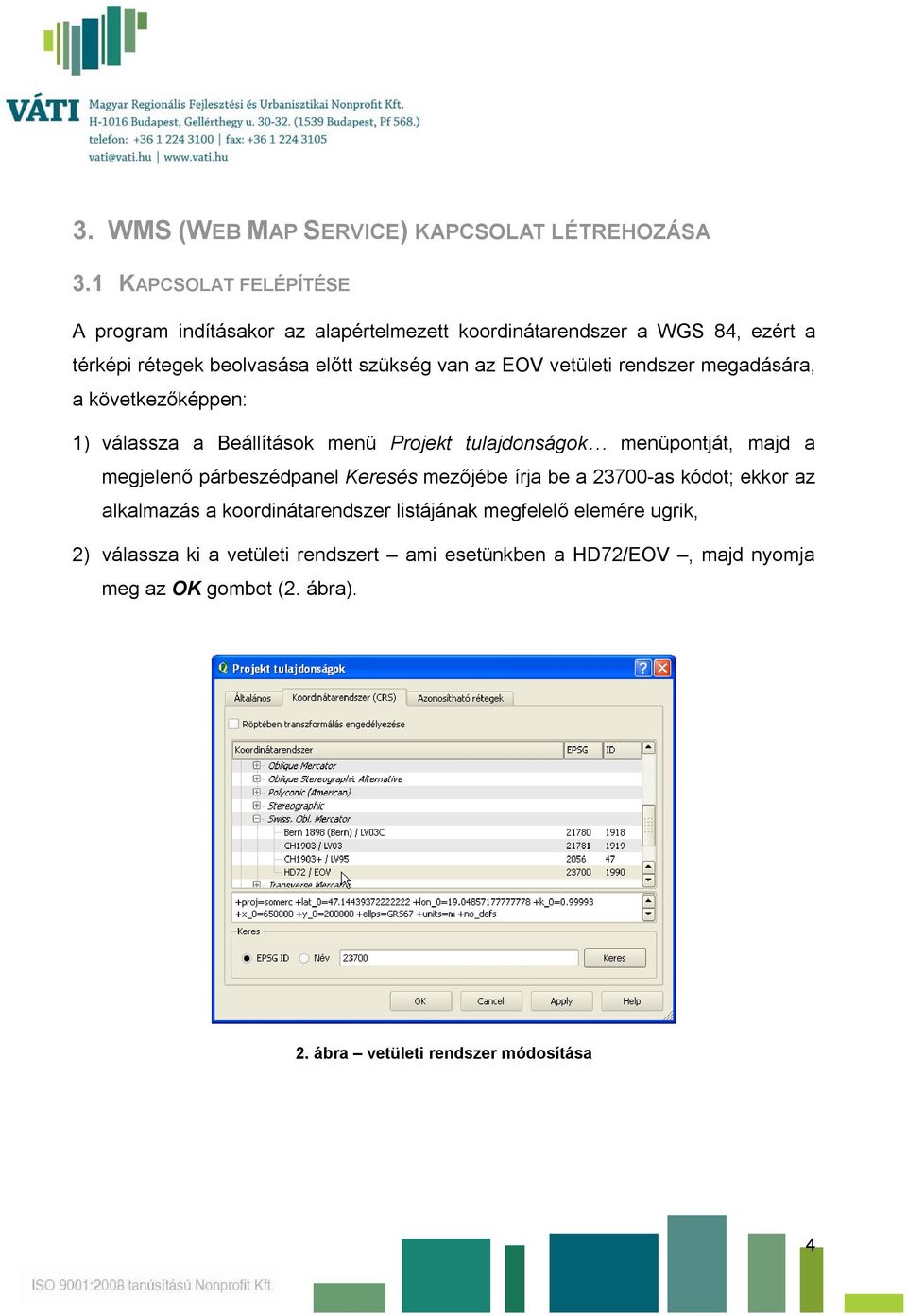

4 3. WMS (WEB MAP SERVICE) KAPCSOLAT LÉTREHOZÁSA 3.1 KAPCSOLAT FELÉPÍTÉSE A program indításakor az alapértelmezett koordinátarendszer a WGS 84, ezért a térképi rétegek beolvasása előtt szükség van az EOV vetületi rendszer megadására, a következőképpen: 1) válassza a Beállítások menü Projekt tulajdonságok menüpontját, majd a megjelenő párbeszédpanel Keresés mezőjébe írja be a as kódot; ekkor az alkalmazás a koordinátarendszer listájának megfelelő elemére ugrik, 2) válassza ki a vetületi rendszert ami esetünkben a HD72/EOV, majd nyomja meg az OK gombot (2. ábra). 2. ábra vetületi rendszer módosítása 4

5 A vetületi rendszer beállítása után, a Réteg menü legördülő listájából válassza a WMS réteg hozzáadás menüpontot. 3. ábra Új WMS kapcsolat létrehozása ablak A megjelenő Réteg hozzáadás egy szerverről párbeszédpanelen nyomja meg az Új gombot, melynek hatására megjelenik az Új WMS kapcsolat létrehozása párbeszédpanel (3. ábra). A panel URL sorába másolja be az OTrT-WMS link html oldalon található a megjeleníteni kívánt OTrT tervlap WMS linkjét, amit a Név sorban tetszőleges megnevezéssel azonosíthat. Mivel az általunk igényelt kapcsolat felépítéséhez a Felhasználó név és Jelszó azonosítók megadására nincs szükség, az OK gomb megnyomása után a Réteg hozzáadás egy szerverről panel Szerverek listájában megjelenik a kapcsolatot reprezentáló elem. 5

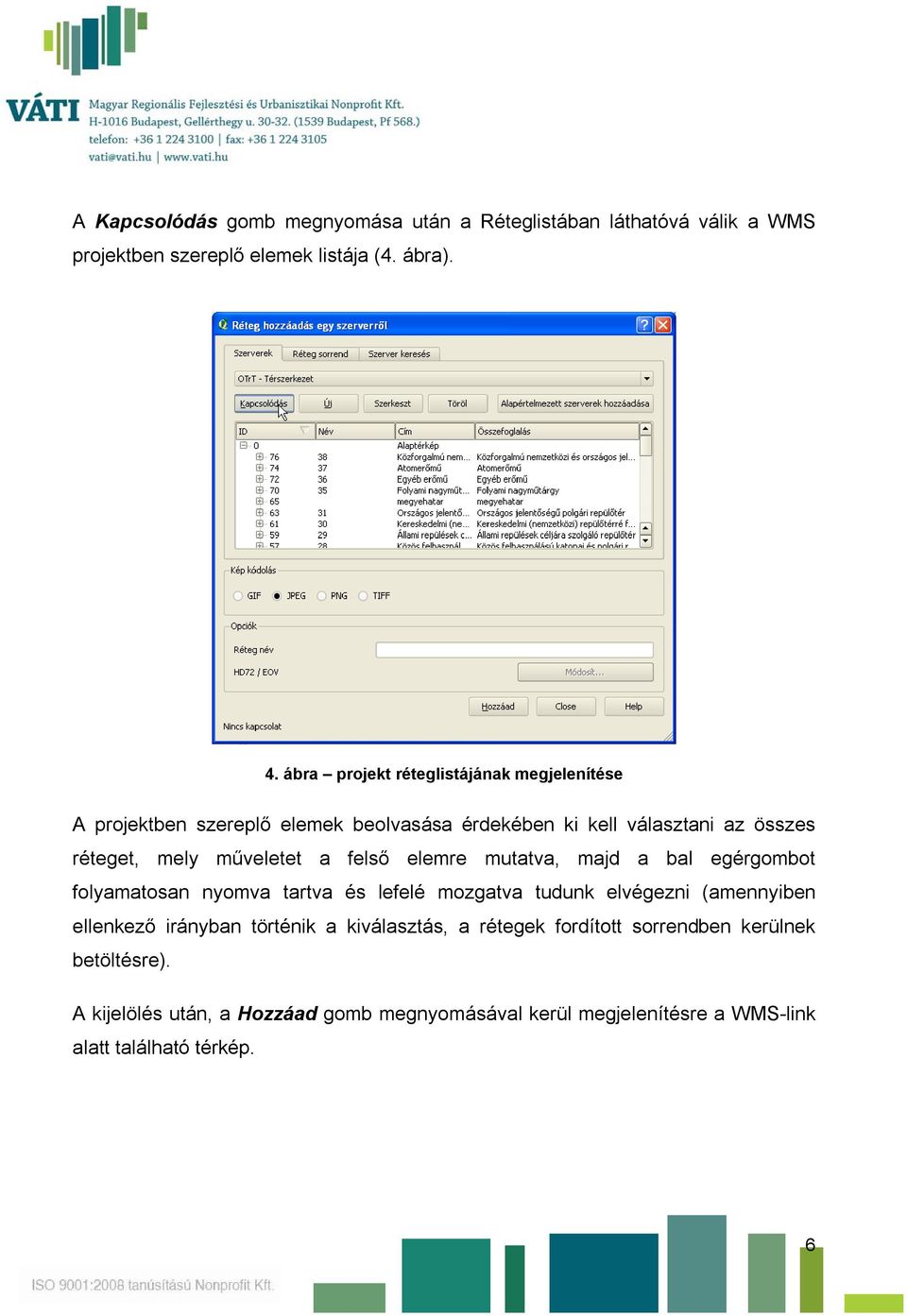

6 A Kapcsolódás gomb megnyomása után a Réteglistában láthatóvá válik a WMS projektben szereplő elemek listája (4. ábra). 4. ábra projekt réteglistájának megjelenítése A projektben szereplő elemek beolvasása érdekében ki kell választani az összes réteget, mely műveletet a felső elemre mutatva, majd a bal egérgombot folyamatosan nyomva tartva és lefelé mozgatva tudunk elvégezni (amennyiben ellenkező irányban történik a kiválasztás, a rétegek fordított sorrendben kerülnek betöltésre). A kijelölés után, a Hozzáad gomb megnyomásával kerül megjelenítésre a WMS-link alatt található térkép. 6

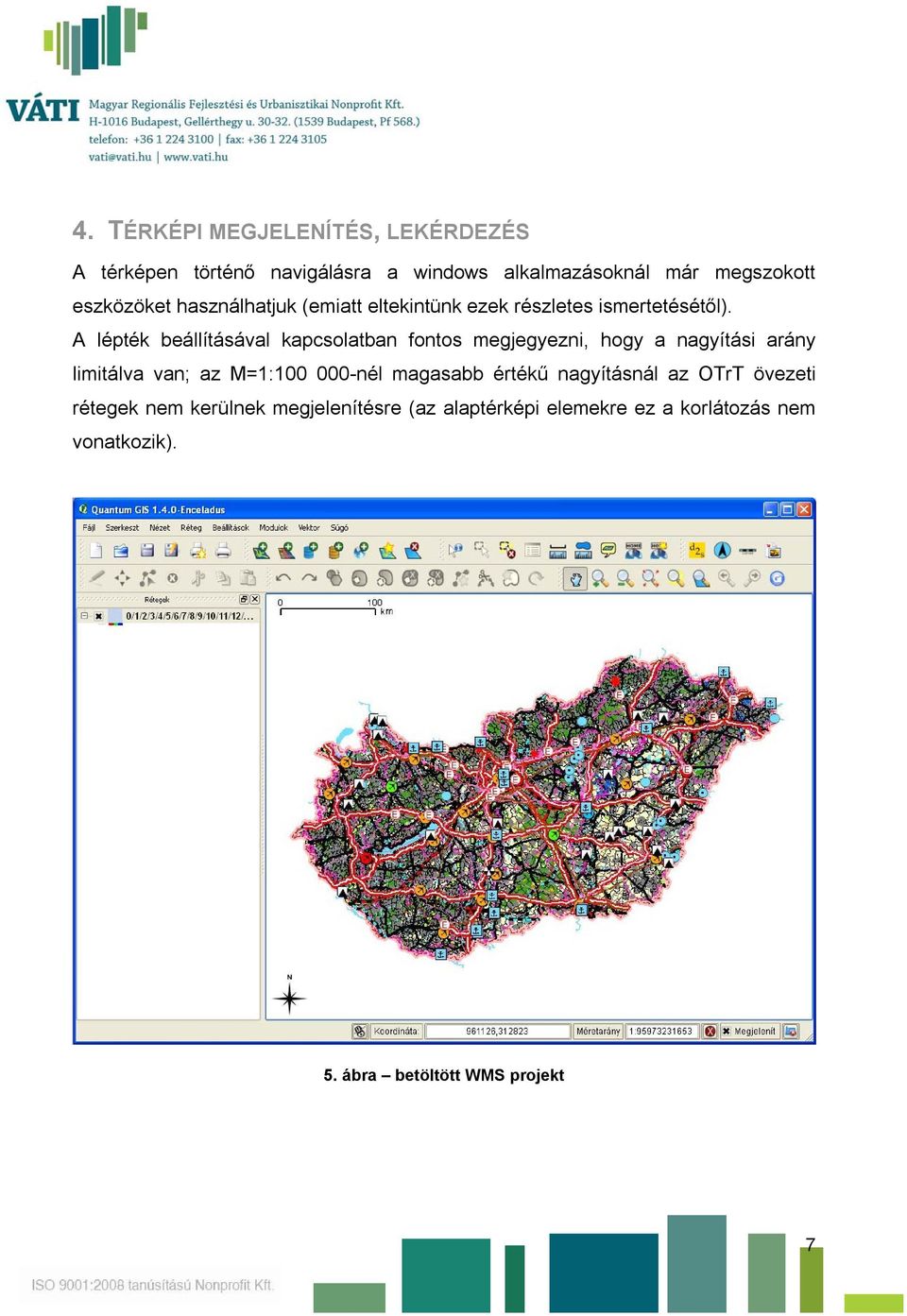

7 4. TÉRKÉPI MEGJELENÍTÉS, LEKÉRDEZÉS A térképen történő navigálásra a windows alkalmazásoknál már megszokott eszközöket használhatjuk (emiatt eltekintünk ezek részletes ismertetésétől). A lépték beállításával kapcsolatban fontos megjegyezni, hogy a nagyítási arány limitálva van; az M=1: nél magasabb értékű nagyításnál az OTrT övezeti rétegek nem kerülnek megjelenítésre (az alaptérképi elemekre ez a korlátozás nem vonatkozik). 5. ábra betöltött WMS projekt 7

8 A térképi elemek lekérdezésére az eszközsor Elem azonosítás eszköz áll rendelkezésre, mellyel a megfelelő térképi elemre rámutatva tudjuk lekérdezni annak attribútumait. A lekérdezés eredményéül kapott paramétereket az Azonosítás eredmények panel tartalmazza (6. ábra). Fontos megjegyezni, hogy az OTrT övezetekről szolgáltatott információ megyei összesített területnagyság/hossz-értéket tartalmaz, függetlenül attól, hogy az adott megyén belül az övezet melyik objektumára mutattunk! 6. ábra övezet adatainak lekérdezése 8
