1 TeIR Országos Területrendezési Terv térképi mellékleteinek WMS szolgáltatással történő elérése, MapInfo program alkalmazásával Felhasználói útmutató Budapest, április

2 1 BEVEZETÉS Az útmutató célja az Országos Területrendezési Terv (OTrT) térképi mellékleteinek WMS szerveren keresztül MapInfo Professional program segítségével történő elérésének és megjelenítésének bemutatása. 2 KÖRNYEZETI BEÁLLÍTÁSOK Jelen ismertető a MapInfo Professional 9.0 verziójának felhasználásával készült. A tervlapok megfelelő vetületi rendszerben történő megjelenítésének érdekében, az alábbi módosítások elvégzése szükséges: 1) AZ EOV vetületi rendszer beállításainak pontosítása érdekében nyissa meg szerkesztésre (pl.: jegyzettömb felhasználásával) a Files/MapInfo/Professional mappában található MAPINFOW.PRJ fájlt, 2) Keressen rá az (EOV) kifejezésre, majd a sor végén található számok sorrendjét cserélje fel (a es szám kerüljön a es elé), illetve az (EOV) karakterek után illessze be a \p at (1. ábra), 3) A fenti módosítások elvégzése után mentse el a változtatásokat. 1. ábra a MAPINFOW.PRJ fájl módosítása 2

3 3 WMS (Web Map Service) kapcsolat létrehozása 3.1 Kapcsolat felépítése A program indítása után válassza az Options menü Preferences menüpontját, majd a megjelenő Preferences ablakban nyomja meg a Web Services gombot. A Web Services Preferences panelen válassza a WMS fület, majd nyomja meg a Servers gombot ( 2. ábra). 2. ábra WMS szerver beállítása A megjelenő WMS Servers List panelen nyomja meg az Add... gombot, majd a megnyíló WMS Server Information panel Server URL: sorába másolja be a megfelelő övezeti tervlap WMS-linkjét ( térinformatikai alkalmazások/otrt - Web Map Szolgáltatások). A szerver elérési útvonalának megadásán túl szükség van a kapcsolat nevének rögzítésére, erre szolgál a Description: mező (3. ábra). 3. ábra WMS kapcsolat definiálása Az új elemet a Set Default gomb megnyomásával érdemes alapértelmezett státuszba állítani, mivel a WMS kapcsolat megnyitása esetén ez kerül betöltésre (4. ábra). 3

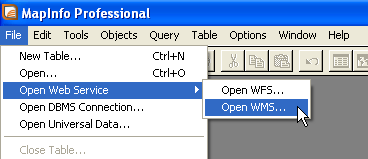

4 4. ábra WMS kapcsolat alapértelmezett státuszának beállítása A jóváhagyás és a megnyitott panelek bezárása után válassza ki a File/Open Web Service/Open WMS menüpontot (5. ábra). 5. ábra WMS kapcsolat megnyitása A megjelenő Open WMS Table panelen betöltésre került az alapértelmezett kapcsolatban szereplő projekt réteglistája (6. ábra). Az Add>> gomb segítségével a beolvasásra szánt térképi rétegek a jobb oldali mezőbe tölthetők, a Move Up-, ill. Move Down gombok segítségével a kirajzolási sorrend módosítható. Fontos megemlíteni, hogy az áttöltött rétegsorrend azonos a kirajzolási sorrenddel. 4

5 6. ábra projekt réteglistájának megjelenítése A rétegek hozzáadása után, a Coordinate reference System groupbox-ban állítsa a Show projection Description instead of SRS jelölőnégyzetet aktívra, a Projection: legördülő listából pedig válassza a CRS:84 típusú Longitude / Latitude (WGS 84) vetületet. A Table Filename: szövegmezőjében az elérési útvonal megadásával kerül rögzítésre az új beállításokat tartalmazó tab kiterjesztésű fájl neve (7. ábra). 7. ábra koordináta referencia rendszer beállítása Az OK gomb megnyomásának hatására megjelenik a tervlap, de az előzőekben beállított WGS 84 vetületi rendszer miatt a szokásostól eltérő arányban (8. ábra). 5

6 8. ábra tervlap WGS 84 vetületi rendszerben Az EOV vetületi rendszerben történő megjelenítés érdekében, válassza a Map menü Options menüpontját és végezze el az alábbi lépéseket: nyomja meg a Map Options ablakban található Projection gombot, a Category legördülő menüből válassza a Hungarian Systems elemet, válassza ki a Category Members mezőből a Hungarian Projection System (EOV) [EPSG: 23700] elemet (9. ábra), a beállítások jóváhagyása érdekében nyomja meg az OK gombot. 9. ábra EOV vetületi rendszer beállítása Az Egységes Országos Vetületi rendszer beállítása, majd a beállítások OK gombbal történő jóváhagyása után a megfelelő arányban kerül kirajzolásra a tervlap. 6

7 4 TÉRKÉPI MEGJELENÍTÉS, LEKÉRDEZÉS A térképen történő navigálásra a windows alkalmazásoknál már megszokott eszközöket használhatja (emiatt eltekintünk ezek részletes ismertetésétől). A lépték beállításával kapcsolatban fontos megjegyezni, hogy a nagyítási arány limitálva van; az M=1: nél magasabb értékű nagyításnál az OTrT övezeti rétegek nem kerülnek megjelenítésre (az alaptérképi elemekre ez a korlátozás nem vonatkozik). 10. ábra betöltött WMS projekt 7

8 A térképi elemek lekérdezésére az eszközpaletta Info eszköze áll rendelkezésre, mellyel a megfelelő térképi elemre rámutatva lehet lekérdezni annak attribútumait. A lekérdezés eredményéül kapott paramétereket az Info Tool panel tartalmazza 1(11. ábra). Fontos megjegyezni, hogy az OTrT övezetekről szolgáltatott információ megyei összesített területnagyság/hossz-értéket tartalmaz, függetlenül attól, hogy az adott megyén belül az övezet melyik objektumára történt a lekérdezés! 11. ábra övezet adatainak lekérdezése 1 Sajnos az ékezetes karakterek megjelenítésénél komoly hiányosságok mutatkoznak 8
