Első lépések. File/New. A mentés helyét érdemes módosítani! Pl. Dokumentumok. Fájlnév: pl. Proba

Átírás

1 Első lépések File/New A mentés helyét érdemes módosítani! Pl. Dokumentumok Fájlnév: pl. Proba (megj. ékezetes karaktereket nem használhatunk a fájlnévben) 1

2 Konvejor pálya elkészítése System/New Rendszer neve : pl. Conv (kis és nagybetűk között különbséget tesz) Rendszer típusa : Conveyor majd Create Ezután következik az ábrán megadott konvejor rendszer elkészítése: 2

3 Egy beosztás 5 láb! Csak a konvejor rendszert és az állomásokat kell ebben a fázisban elhelyezni! sec1,sec2,sec3,sec4,sec5 állomások sta1, sta2, staout1, staout2 Első pályaszakasz elhelyezése (sec1): Single Line Orthogonal : Függőleges Attributes: Tulajdonságok Pálya szerkesztése: Select (Kijelölés) 3

4 Edit (Szerkesztés) Az ábrán is látható felső pályaszakasz 80 láb hosszúságú! Beállításai: megj.: Start X -40 End X 40 Y Change Direction: Konvejor irányának megváltoztatása A második pályaszakasz elhelyezése (sec2) sec2 beállításai: X Start Y 48 End Y18 És így tovább. 4

5 Állomások Amennyiben a konvejorokat elhelyeztük, következnek az állomások! Conveyor paletta Station Elhelyezés a pálya megfelelő részér: Ügyelni kell, hogy az utolsó kettőt át kell nevezni staout1-re és staout2 re!!!! Kész a konvejor rendszer, négy állomás elhelyezve! Már csak egy fontos feladat van az Exportálás!!! File menü / Export Részletesebb leírás: begamod.pdf Ehhez kapcsolódó anyag! I és I Ezzel a feladat első részével végeztünk is! 5

6 Amennyiben az exportálást elvégeztük, nyissuk meg a projektünket! File/Open Domunemtumok (amennyiben ide mentettük el) /Proba.dir/Proba.mod Megjelenik a Process System paletta! A továbbiakban már csak erre lesz szükségünk: 6

7 7

8 Process - Folyamat Process System paletta New 3 folyamatot hozunk lére: 1. P_EnterAssembly 2. P_CompleteAssembly 3. P_Out P_EnterAssembly létrehozása: P_CompleteAssembly létrehozása: 8

9 P_Out létrehozása: Megjegyzés: A Number of Processes mező értékét kettőre kell állítani! Beállítások: Name:P_Out Number of Processes 2 Amennyiben mindhárom folyamatot létrehoztuk a következőket kell látnunk! Ellenőrizzük a neveket, hogy pontosan adtuk-e meg, mert később ez hibához vezethet! Edit gombra kattintva tudjuk a kijelölt folyamatot szerkeszteni. 9

10 Termékek- Loads Új termék (terhelés) létrehozása: Process System paletta: Loads Bal oldal: Jobb oldal: Termék típusa Termék tulajdonsága Először a bal oldalon: New Name: L_Carton 10

11 A név pontos megadása után: New Creation Első lépés a folyamat beállítása: First Process Az előzőleg elkészített folyamatok közül válasszuk ki a P_EnterAssembly folyamatot. Ezt követően állítsuk be a termék előállításának eloszlását Distribution Válasszuk ki a Constant elemet a listából! 11

12 Végezetül : A Mean értékét állítsuk kettőre! Az alatta lévő listából pedig válasszuk ki a Minutes elemet! Elvégzett beállítások: 1. Constant distribution 2. Mean: 2 3. Interval: Minutes Majd OK Most következik a termék grafikai beállítása: Edit Graphic 12

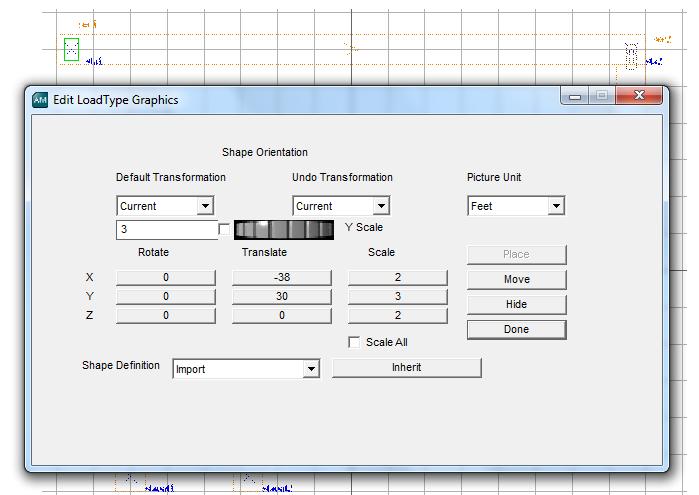

13 A Termék elhelyezéséhet kattintsunk a Place gombra, majd az ábrán a sta1 állomásra! A termék megjelenítésének módosítása: Scale X 2 Y 3 Z 2 2 X 3 X 2 es kocka megj.: Természetesen egy képet is importálhatunk ekkor Shape Definition Import 13

14 Miután a termék megjelenítését beállítottuk kattintsuk Hide gombra. (Yes) Done A termék végleges beálltásához definiálunk kell még egy tulajdonságot is! A jobb oldalon: New Tulajdonság neve: Típusa: A_Time Time Ezzel a termék definiálását befejeztük! 14

15 Resources erőforrások Process System Panel Resources Két erőforrásra lesz szükségünk: R_Operator1 R_Operator2 Bal oldalon New Name: R_Operator1 15

16 OK/New Name: R_Operator2 Az alábbi ábrán szereplő összeállítás megvalósítása: R_Operator1 elhelyezése: Edit 16

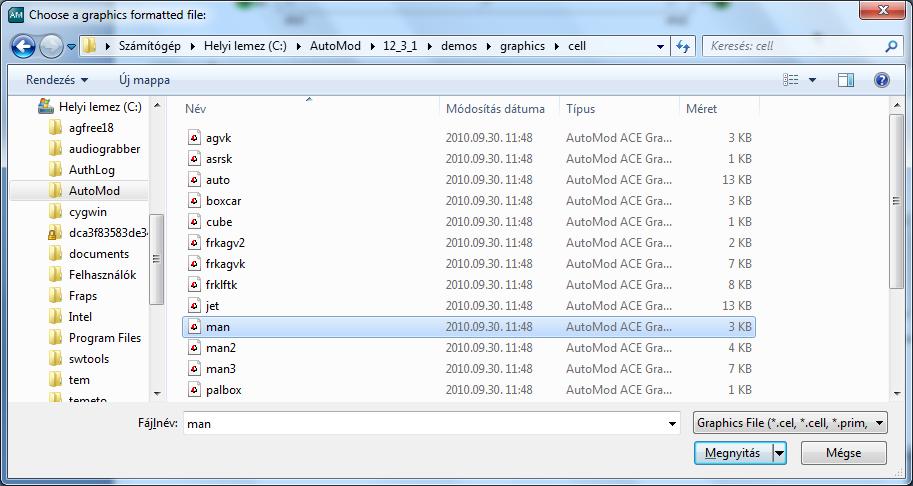

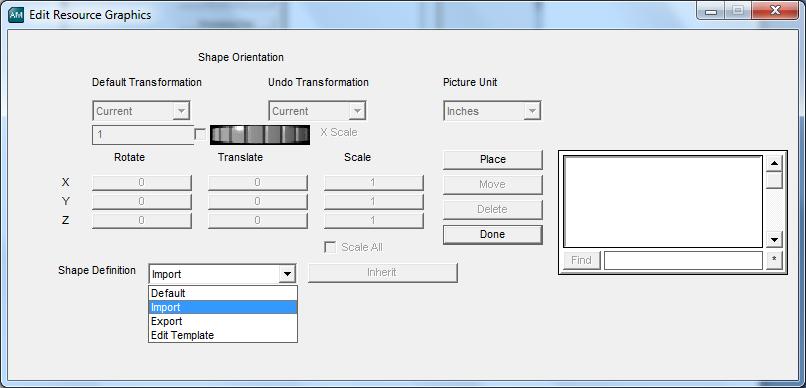

17 Operátor megjelenítő képének importálása: Shape Definition listából Import elem kiválasztása Az alábbi ábrán látható a man.cel fájl elérési útja (Normál telepítés esetén) 17

18 A kép kiválasztása után Place operátor elhelyezése R_Operator2 elhelyezése: Ugyanúgy mint az R_Operator1-et! Amennyiben szeretnénk, hogy az R_Operator2 a konvejor felé nézzen a Z értékét 180-ra kell módosítani! 18

19 Quenes Sorok Process System Paletta Queues New Name: Q_Assemble Default Capacity: i Infinite 19

20 Q_Assemble elhelyezése: Edit Graphic (előző ábra) Place Variables-Változók Process System Paletta Variables Name: V_Numedone Type: Integer 20

21 21

22 Logikai modell Logikai modell begin P_EnterAssembly arriving procedure move into Q_Assemble set A_Time to ac get R_Operator1 wait for uniform 100,15 sec wait for 10 sec move into Conv.sta1 free R_Operator1 send to P_CompleteAssembly end begin P_CompleteAssembly arriving procedure travel to Conv.sta2 use R_Operator2 for uniform 60,10 sec send to oneof(50:p_out(1), 50:P_Out(2)) end begin P_Out arriving procedure travel to Conv.staout(procindex) set A_Time to ac - A_Time print this load, "Time in system = " A_Time to message inc V_Numdone by 1 send to die end Process System Paletta Source Files New Name: mycode.m kiterjesztésre figyelni!!! (m) 22

23 Ok vagy Edit (amennyiben egyből szeretnénk szerkeszteni is) File/Save 23

24 Run Control Process System Paletta Run Control New Snap Length: 1 Number of Snaps: 8 Hours 24

25 Build and running the model Végezetül!!!! File / Export Run / Model 25

26 AutoMod Simulation- Szimuláció Szimuláció indítása: Control Continue Szüneteltetés: Control Pause Riportok: 26
