RTCM alapú VITEL transzformáció felhasználó oldali beállítása Trimble Survey Controller szoftver használata esetén A http://www.gnssnet.hu/valos_trafo.php weboldalról letöltött RTCM VITEL.

1 RTCM alapú VITEL transzformáció felhasználó oldali beállítása Trimble Survey Controller szoftver használata esetén A weboldalról letöltött RTCM VITEL.dc nevű Trimble DC v10.7 formátumú paraméterfájlt másoljuk be a kontroller Trimble Data könyvtárába. A Fájlok főmenüből válasszuk ki az Import/Export menüpontot: Válasszuk ki a Beolvasás egy rögzített formátumban menüpontot: 1

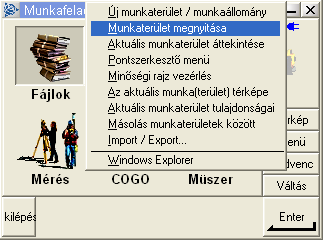

2 Válasszuk ki a megfelelő formátumot (Trimble DC v10.7) A... gombra kattintva keressük meg az RTCM_VITEL.dc nevű fájlt a Trimble Data könyvtárban, majd adjuk meg az új munka nevét: Nyissuk meg a most létrehozott UJ MUNKA munkaterületet: 2

3 A Főmenüből válasszuk ki az Aktuális munkaterület tulajdonságai menüpontot: Megjelenik az UJ MUNKA munkaterület beállításait tartalmazó ablak. Kattintsunk a Koordináta rendszer: Felmért terület gombra : 3

A Paraméterek beírása gomb van bejelölve. Kattintsunk erre a sorra: Megjelennek a transzformációs beállítások. Vetítés: EOV, Dátum transzformáció: Hét paraméter.

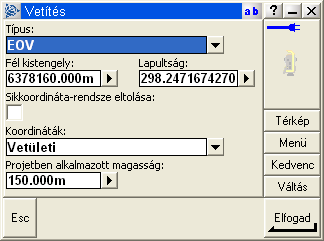

4 A Paraméterek beírása gomb van bejelölve. Kattintsunk erre a sorra: Megjelennek a transzformációs beállítások. Vetítés: EOV, Dátum transzformáció: Hét paraméter. NAGYON FONTOS, hogy a Vízszintes kiegyenlítés és Magassági kiegyenlítés mögött az szerepeljen, hogy Nincs kiegyenlítés : A Vetítésre kattintva megtekinthetők az EOV vetülethez tartozó ellipszoid (GRS67) paraméterei. Ellenőrizzük, hogy egyeznek-e az itt láthatókkal: 4

5 A Dátum transzformáció gombra kattintva megtekinthetők a Hét paraméteres transzformáció paraméterei. Ellenőrizzük, hogy megegyeznek-e a műszer által mutatott paraméterek az itt láthatókkal: 5

A beállítások ellenőrzése A helyes beállítások ellenőrzésére a http://www.gnssnet.hu/valos_trafo.php weboldalról letöltött Ellenorzes.

6 A beállítások ellenőrzése A helyes beállítások ellenőrzésére a weboldalról letöltött Ellenorzes.csv fájlt be kell másolni a kontroller Trimble Data könyvtárába. A fenti módszerrel létrehozott új munkaterületet (UJ MUNKA) megnyitva a Fájlok főmenüből válasszuk ki az Import/Export menüpontot: Válasszuk ki a Beolvasás egy saját formátumban menüpontot: 6

7 Válasszuk ki a CSV WGS-84 Lat-long points fájl formátumot és keressük meg az Ellenorzes.csv fájlt: Elfogadás után a program beolvassa az Ellenorzes.csv fájl tartalmát: A Fájlok főmenüből válasszuk ki a Pontszerkesztő menüt: 7

8 Az ellenőrző pontlistában szereplő pontok megtekinthetők. Az vetületi koordinátákat a Kijelzés gombra kattintva lehet átváltani ellipszoidi földrajzi koordinátákra, és fordítva: Most válasszuk ki a Fájlok főmenüből az Import/Export menüpontot: Majd a Kivitel egy rögzített formátumban menüt: 8

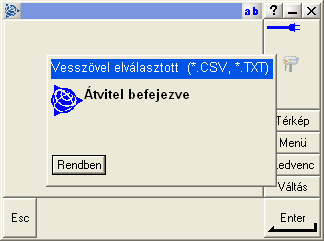

9 A Fájl formátum legördülő menüből válasszuk ki a Vesszővel elválasztott (*.CSV, formátumot, adjunk nevet az export fájlnak és állítsuk be, hogy az 1-es mező legyen a pontnév, a 2-es mező a vetületi y (Keletre) koordináta, a 3-as mező a vetületi x (Északra) koordináta, a 4-es mező pedig a magasság: A Pont választásnál válasszuk a Minden bevitt pont lehetőséget: Az Átvitel befejezve ablak megjelenésével az ellenőrzéshez szükséges export fájl kiíratása megtörtént: 9

10 Kérjük, hogy az így kapott fájlt küldjék el ben a support@gnssnet.hu címre! Amennyiben az eredmények megegyeznek a GNSS Szolgáltató Központban számolt adatokkal, a műszer beállítása sikeres volt és az új RTCM alapú VITEL korrekciókhoz megadható a hozzáférés. Ezt a segédletet a Trimble Survey Controller Emulator ( Trimble Navigation Limited) verziója segítségével készítettük. Az egyes SC verziók között kisebb eltérések lehetnek, ezért nem biztos, hogy az Önök műszerén is pontosan ugyanazok a feliratok jelennek meg az egyes lépések során. A végeredmény szempontjából ez közömbös. A GSzK-ban a Trimble SC v11.02-től a v12.45 verzióig teszteltük a fenti eljárást és megfelelő eredményeket kaptunk. Budapest, GNSS Szolgáltató Központ 10
