1 A térinformatika alapfogalmai, ismerkedés az ArcGIS szoftverrel Gazdasági folyamatok térbeli elemzése Varga Ágnes tanársegéd Gazdaságföldrajz, Geoökonómia és Fenntartható Fejlődés Intézet 2016/2017. őszi félév

2 Térinformatika vs. TIR/FIR/GIS A térinformatika tudomány A térinformatika a térbeli adatok gyűjtésére, digitális előállítására, tárolására, adatbázisba szervezésére, elemzésére és térképi megjelenítésére szolgáló eljárások összessége. Térinformációs rendszer vagy Földrajzi Információs Rendszer (angolul geographical information system GIS) a térbeli és az azokhoz kötött információkat feldolgozó rendszer

3 A GIS atyja: Dr. Roger F. Tomlinson 1962: Dr. Roger Tomlinson (szül: 1933; angol geográfus) által kifejlesztett első működő GIS, melyet Ottavában, Ontárióban használtak, a kanadai the federal Department of Forestry and Rural Development keretén belül CGIS néven futott A program a Canada Land Inventory ( Kanadai Föld Leltár ) számára raktározta, gyűjtötte és értékelte az adatokat annak érdekében, hogy feltérképezze a vidéki Kanada termőföldi, mezőgazdasági, élővilágát, pihenési, vizi madárvilágát, erdészeti lehetőségeit és földhasználatát 1: méretarányban.

4 Térinformatikai rendszerek fő funkciói Adatnyerés (bevitel, regisztrálás) Adatkezelés (tárolás) Elemzés Megjelenítés (térképezés)

5 Térinformatika segítségével megválaszolható kérdések Pozíció mi van egy adott helyen? Feltétel hol vannak azok a helyek, amelyek? Trendek mi és hol változott meg? Mintázat milyen a térszerkezete egy adott jelenségnek? Területi egyenlőtlenségek Modellezés mi lenne, ha?

Feltételek Szélerőmű telepítése (teljesség igénye nélkül) Kedvező szélviszonyok (szélirány, szélsebesség, gyakoriság, időbeli eloszlás) Átvevő energiahálózat megléte Közlekedési létesítményektől vett

6 Feltételek Szélerőmű telepítése (teljesség igénye nélkül) Kedvező szélviszonyok (szélirány, szélsebesség, gyakoriság, időbeli eloszlás) Átvevő energiahálózat megléte Közlekedési létesítményektől vett megfelelő távolság Ritka településhálózat Vizuális és esztétikai hatás (tájépítészet) Zajhatás (mechanikai és aerodinamikai) Élővilágra gyakorolt hatás Talajra, talajszerkezetre gyakorolt hatás Felszíni és felszín alatti földtani értékekre gyakorolt hatás (megfelelő teherbírás) Víztestekre és vízháztartásra gyakorolt hatás Terület és településrendezési szempontok Területhasználati szempontok

7 Elemzési példa Feladat: gumipitypang termesztésre alkalmas terület keresése Feltételek: Vízfolyás, tó 10 km-es közelében Réti talaj (8) Napsütéses órák száma > 1800 óra Szükséges adatok: Vízrajzi térkép Talajtérkép Napsütéses órákat ábrázoló térkép

8 Eszközök a kérdések megválaszolásához Szelekció Adattábla alapján Geometriai feltételekkel Övezet generálás Átfedés vizsgálat

9 Elemzés végrehajtása Vízrajzi térkép Talajtérkép Napsütéses órák 10 km-es övezet Réti talaj és napsütéses órák > 1800 Minden feltételt kielégítő területek

Elsődleges (földrajzi) és másodlagos (leíró) adatok Ábra

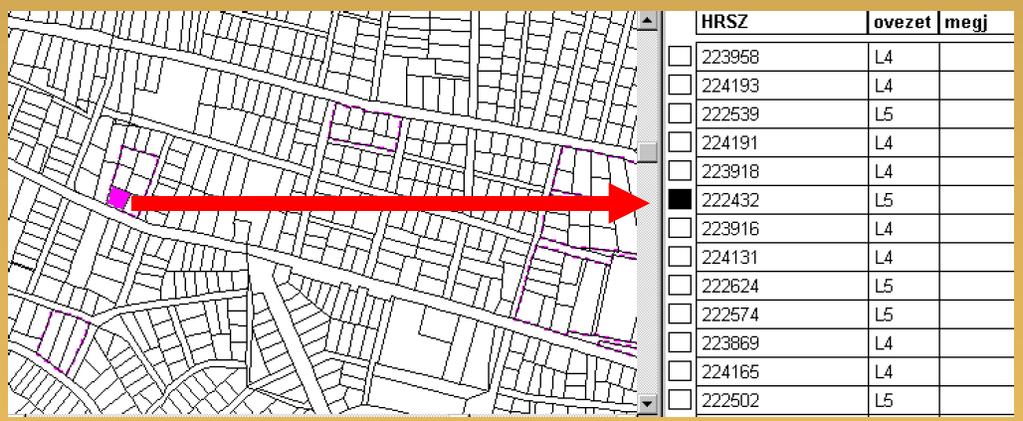

10 Tárolt adatok természete Geometriai/Földrajzi (digitális térképek, grafikus objektumok) és leíró (attribútum) adatok Elsődleges (földrajzi) és másodlagos (leíró) adatok Ábra forrása:

11 Elsődleges és másodlagos adatok természete Térbeli adatok: Pont, vonal, felület (poligon) jellegű objektum Leíró (attribútum) adatok: Grafikával integráltan Másik adatbázisban Típusa: kategóriaváltozó, mért érték, fizikai mennyiség, szöveges adat, ábra

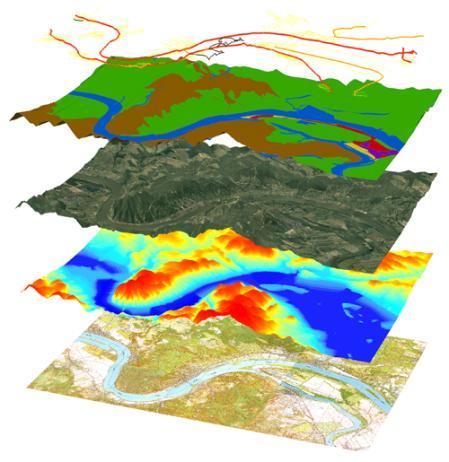

12 Layer-, vagy rétegtechnika Feature class! (ArcGIS)

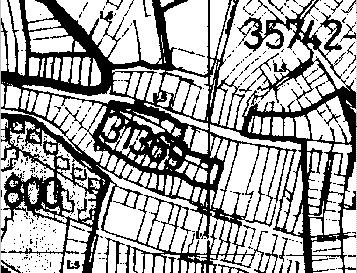

13 a.j. G V G V G G T a.j. G V T V T C C Nagyméretarányú térképek Földmérési alaptérkép Közmű alaptérkép Egyesített közműtérkép Szakági helyszinrajzok Szabályozási Keretterv Szabályozási tervlapok Légifényképek, űrfelvételek Topográfiai térkép UTCA MÁTRA UTCA UTCA TÁTRA MÁTRA TISZA TÉR UTCA ZAGYVA UTCA UTCA a.j UTCA aszfaltburkolat ÚT

14 A valóság modellje Életkép: a valóság egy "fényképszerű" modellje

15 Raszteres rendszerek

16 Raszteres rendszerek Legkisebb egység: elemi pixel Minden pixel önálló objektum pixelenkénti paraméterek Egy pixel valóságos mérete változó űrfelvételeknél ált m Jellemzői: Nagyméretű adatbázis és rendkívüli adattartalmú felületleírás minden pixel állapotát ismerni kell Nehezen definiálható objektumok Nehezen kiépíthető relációs-adatbázis kapcsolatok Gyors, egyenletes mintavételezés

17 Vektoros rendszerek Az "életkép" vektoros modellje A telek, a ház és az út töréspontjaikhoz húzott helyvektorokkal jellemezhető

18 Vektoros rendszerek Helyvektorokkal történő objektum megadás Alapok: Pontok koordinátái Összekötésük sorrendjének szabálya Objektumalkotási definíciók Vektoros adatmodellek tulajdonságai: Viszonylag kevés adattal, kisméretű adatbázissal is képes a felület megfelelően pontos leírására Alkalmas lehet relációs adatok hozzákapcsolására

19 Vektoros és raszteres ábrázolás Vektoros Raszteres Hibrid modell

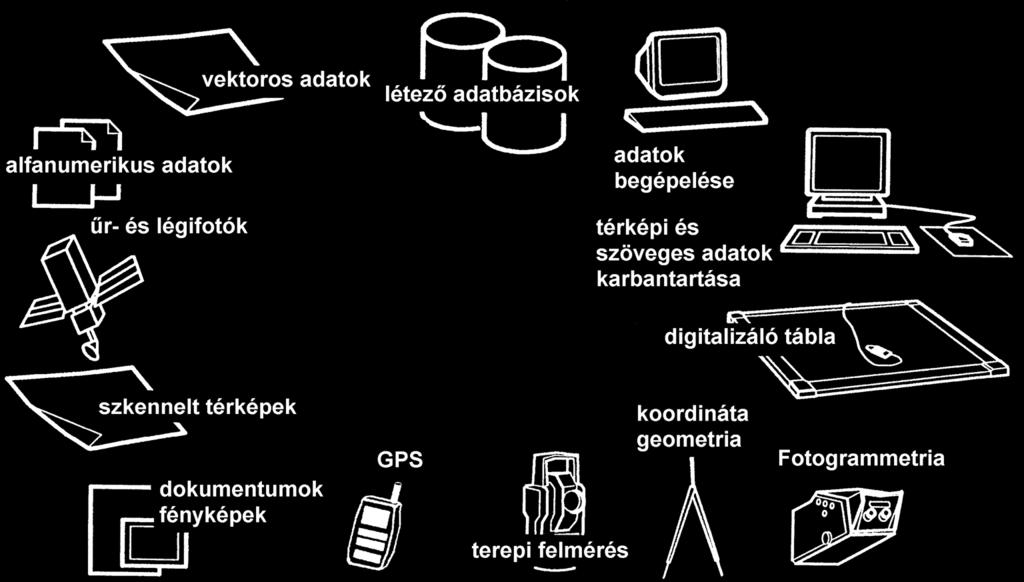

20 Az adatnyerés eszközei

21 ALKALMAZOTT TÉRINFORMATIKA

22 GIS alkalmazások Felhasználó körtől függően megkülönböztetünk: 1. egyedi, speciális igényeket kielégítő (pl: közműnyilvántartási), illetve 2. általános célú rendszereket (pl: önkormányzati információs rendszer). Modellezett terület kiterjedése szerint: 1. Lokális rendszer 2. Regionális rendszer 3. Globális rendszer

24 Nyilvántartó rendszerek - adatszolgáltatás Lekérdező rendszerek Elemző rendszerek területi statisztika, szintézis Döntéselőkészítő rendszerek tervezés Modellező rendszerek Mi történik, ha? Monitoring rendszerek - folyamatos adatgyűjtés, trendelemzés

25 Települési térinformatika Nyilvántartás orientált Népesség, infrastruktúra (közút, közterület, közmű, közüzem), ingatlan. Eszköz orientált Rendezési tervezés, navigáció (GPS), területhasznosít ás, diszpécser rendszerek. Döntés orientált Területminősítés, helykiválasztás, területi statisztikák. Forrás: Tózsa István (2008): Vizuális közszolgáltatás, E-Government Alapítvány

26 Ajánlott irodalom Ferencz Viktória (2011): Gazdasági és közszolgáltatási folyamatok térbeli elemzése, 10-11o. Márkus Béla (2010): Térinformatika 14., Alkalmazások és szoftverek, mop425/0027_tei14/ch01s02.html Tózsa István (2008): Vizuális közszolgáltatás, I. II. III. és IV. fejezetei.

28 ISMERKEDÉS AZ ARCGIS FOR DESKTOP SZOFTVERREL

Environmental Systems Research Institute http://www.

29 Environmental Systems Research Institute ESRI Magyarország -

Térképek készítése és használata Földrajzi adatok szerkesztése Helyhez köthető információk elemzése Földrajzi információk megosztása Térképek és földrajzi adatok különböző alkalmazásokban történő

30 Térképek készítése és használata Földrajzi adatok szerkesztése Helyhez köthető információk elemzése Földrajzi információk megosztása Térképek és földrajzi adatok különböző alkalmazásokban történő sokoldalú felhasználása Földrajzi információs adatbázisok kezelése és tárolása Széles infrastruktúrát biztosít térképek készítéséhez és a földrajzi, illetve helyhez köthető információk elérhetővé tételéhez a weben és a különféle szervezeteken belül.

Termékek és alkalmazások ArcReader már kész térképek megtekintéséhez és alapvető lekérdezéséhez ArcGIS for Desktop három szintje bővülő funkciótartalommal ArcGIS for Desktop Basic

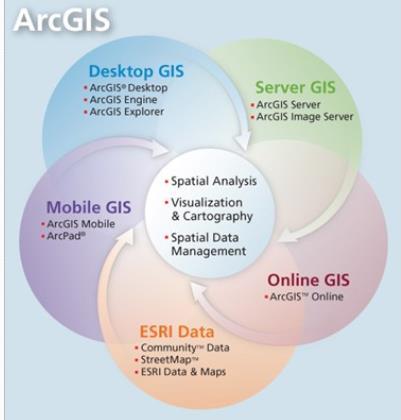

31 Termékek és alkalmazások ArcReader már kész térképek megtekintéséhez és alapvető lekérdezéséhez ArcGIS for Desktop három szintje bővülő funkciótartalommal ArcGIS for Desktop Basic (régen: ArcView) ArcGIS for Desktop Standard (régen:arceditor) ArcGIS for Desktop Advanced (régen:arcinfo) A szoftverek alkalmazásai ArcMap ArcCatalog ArcScene ArcGlobe ArcToolbox ModelBuilder

32 ArcMap Térképek készítése, elemzése, szerkesztése

Geoadatabázis sémák és tervek létrehozása, exportálása és

33 ArcCatalog Földrajzi adatok tallózása és keresése. Metaadatok létrehozása, kezelése és vizsgálata. Geoadatabázis sémák és tervek létrehozása, exportálása és importálása. GIS adatok megkeresése és felfedezése helyi hálózatban vagy a világhálón.

ModelBuilder A modellek olyan adatfolyamatábrák, melyek eszközök és adatok sorát

34 Adatfeldolgozás ArcToolbox és ModelBuilder ArcToolbox adatkezelés adatkonverzió fedvények kezelése vektoros elemzés címazonosítás statisztikai elemzések ModelBuilder A modellek olyan adatfolyamatábrák, melyek eszközök és adatok sorát kapcsolják egybe, hogy segítségükkel továbbfejlesztett eljárásokat és folyamatokat hozhassunk létre.

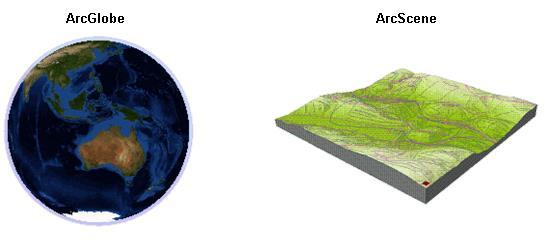

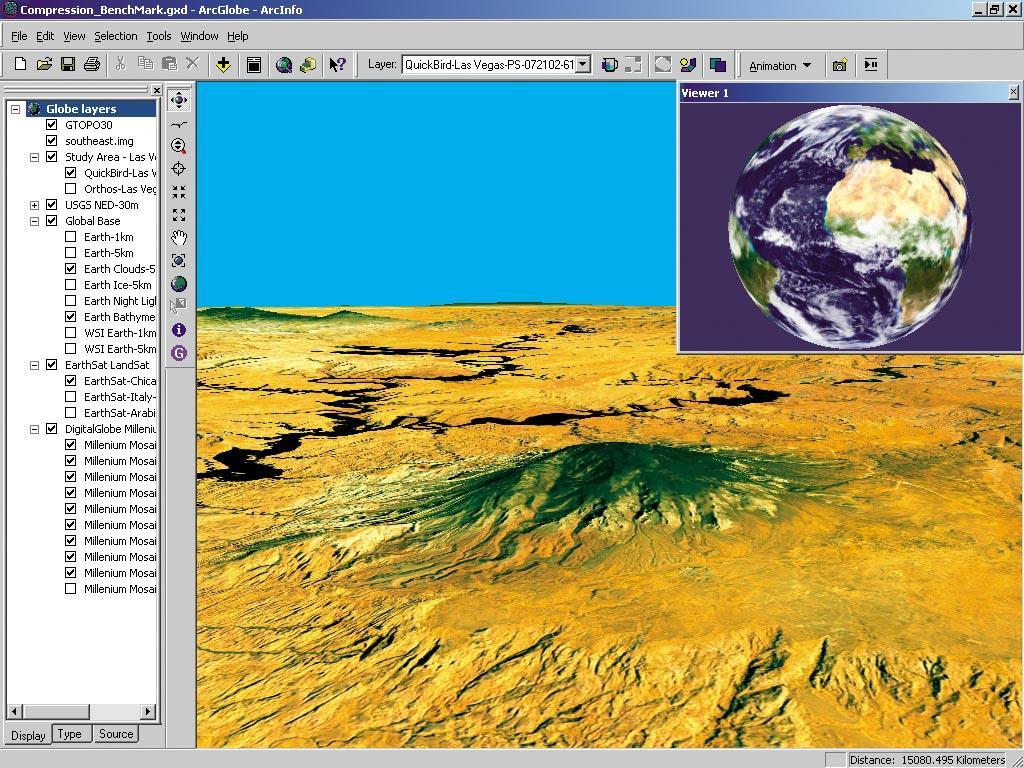

36 ArcGlobe

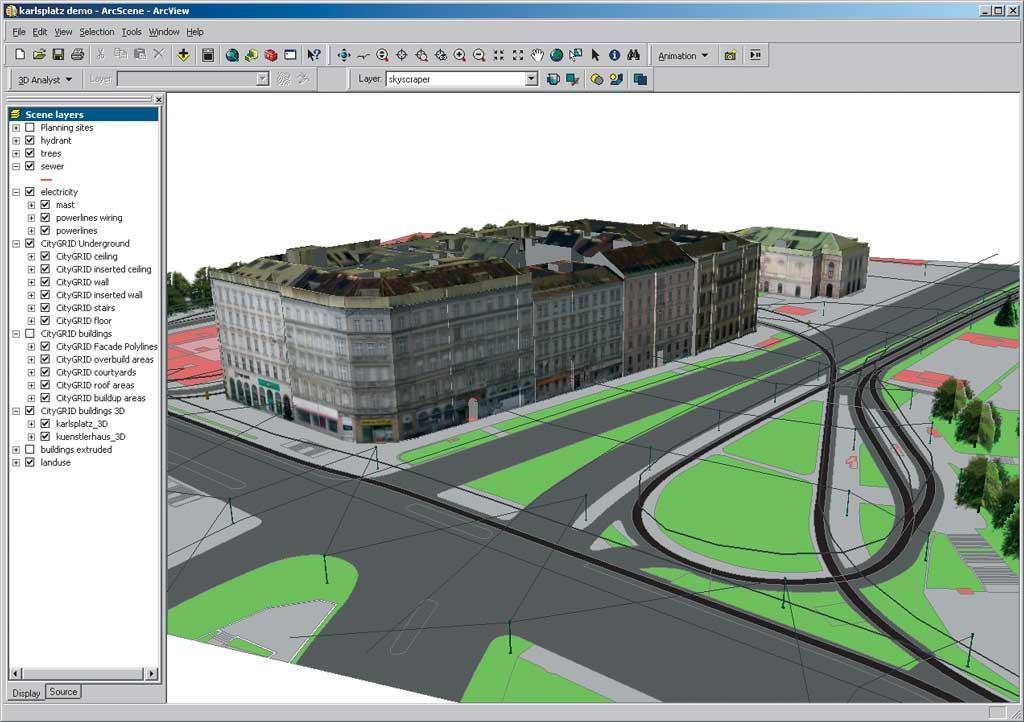

37 ArcScene

38 3D Analyst részei

39 Bővítmények (Extensions) 3D Analyst Spatial Analyst Network Analyst Survey Analyst Tracking Analyst Geostatistical Analyst

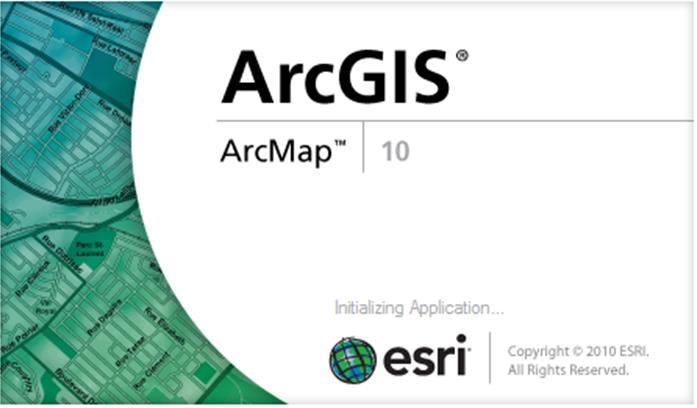

40 Nyissuk meg az ArcMap-et!

41 Köszönöm a megtisztelő figyelmet! varga.agi14@gmail.com
