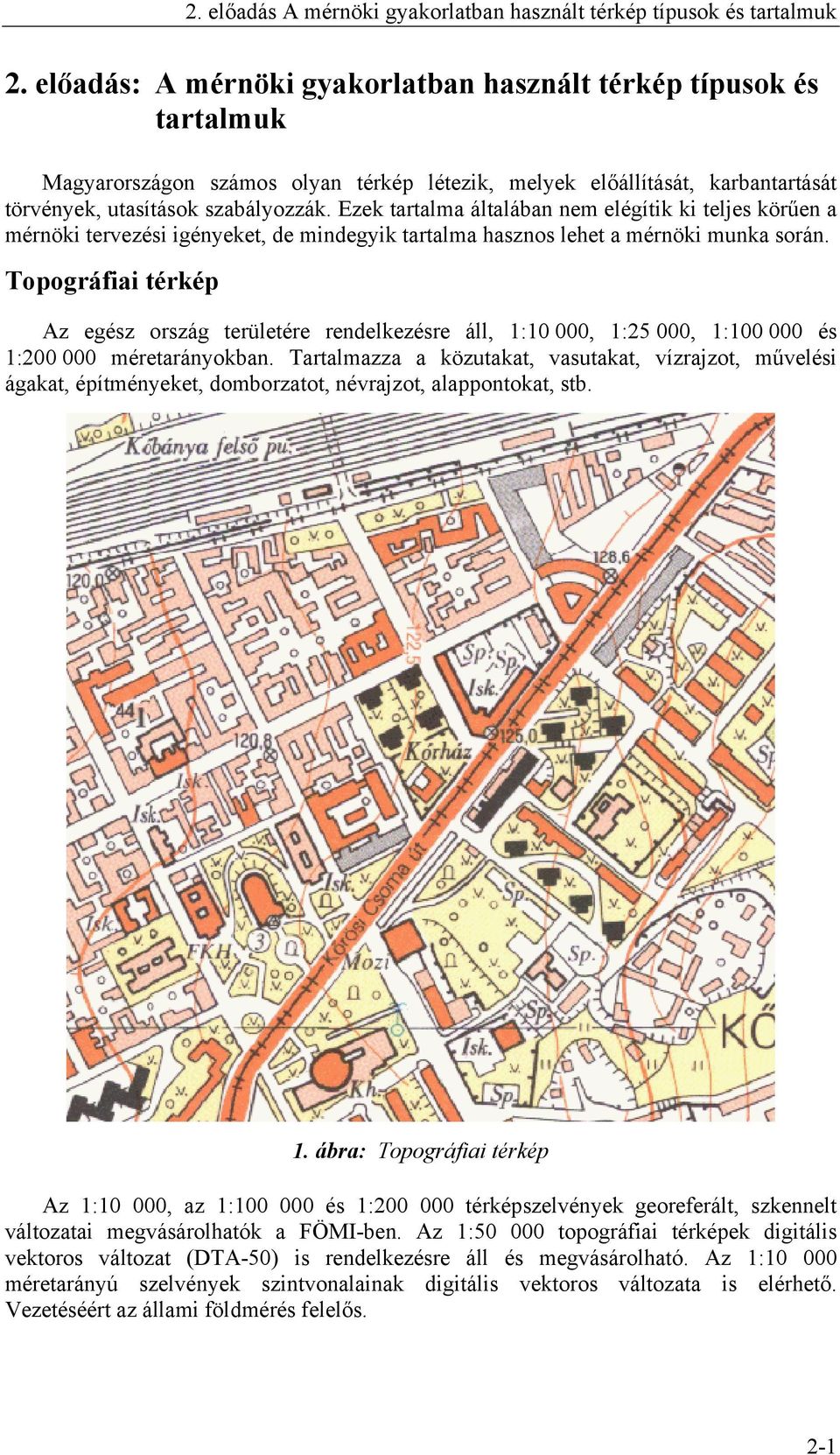

1 2. előadás: A mérnöki gyakorlatban használt térkép típusok és tartalmuk Magyarországon számos olyan térkép létezik, melyek előállítását, karbantartását törvények, utasítások szabályozzák. Ezek tartalma általában nem elégítik ki teljes körűen a mérnöki tervezési igényeket, de mindegyik tartalma hasznos lehet a mérnöki munka során. Topográfiai térkép Az egész ország területére rendelkezésre áll, 1:10 000, 1:25 000, 1: és 1: méretarányokban. Tartalmazza a közutakat, vasutakat, vízrajzot, művelési ágakat, építményeket, domborzatot, névrajzot, alappontokat, stb. 1. ábra: Topográfiai térkép Az 1:10 000, az 1: és 1: térképszelvények georeferált, szkennelt változatai megvásárolhatók a FÖMI-ben. Az 1: topográfiai térképek digitális vektoros változat (DTA-50) is rendelkezésre áll és megvásárolható. Az 1: méretarányú szelvények szintvonalainak digitális vektoros változata is elérhető. Vezetéséért az állami földmérés felelős. 2-1

Topográfiai térkép Az egész ország területére rendelkezésre áll, 1:10 000, 1:25 000, 1:100 000 és 1:200 000 méretarányokban.

2 Óravázlat a Mérnöki létesítmények geodéziája előadásaihoz Földmérési alaptérkép Szintén az ország teljes területére rendelkezésre álló térképmű, mely 1:1000, 1:2000 illetve 1:4000 méretarányokban (még ma is található 1:1440 illetve 1:2880 u.n. öles léptékekeben) ábrázolják jogi birtokhatárokat, fekvéshatárokat, település határokat, megyehatárokat és az országhatárt, az állandó építményeket, a geodéziai alappontokat és névrajzot végéig a teljes országra elkészül a szelvények digitalizált vektoros változata illetve részleges vagy teljes újfelmérés alapján szerkesztett digitális térképe EOV vetületi rendszerben. A digitális átalakítást megelőzően külónböző vetületi rendszerekben készítették őket (EOV, HÉR, HKR, HDR, Budapesti streografikus, vetület nélküli rendszer). A digitális változat a 21/1995 FVM rendelet illetve a DAT szabályzat előírásainak megfelelően készült. Vezetéséért a földhivatalok felelősek. 2. ábra: Földmérési alaptérkép 2-2

öles léptékekeben) ábrázolják jogi birtokhatárokat, fekvéshatárokat, település határokat, megyehatárokat és az országhatárt, az állandó építményeket, a geodéziai alappontokat és névrajzot.

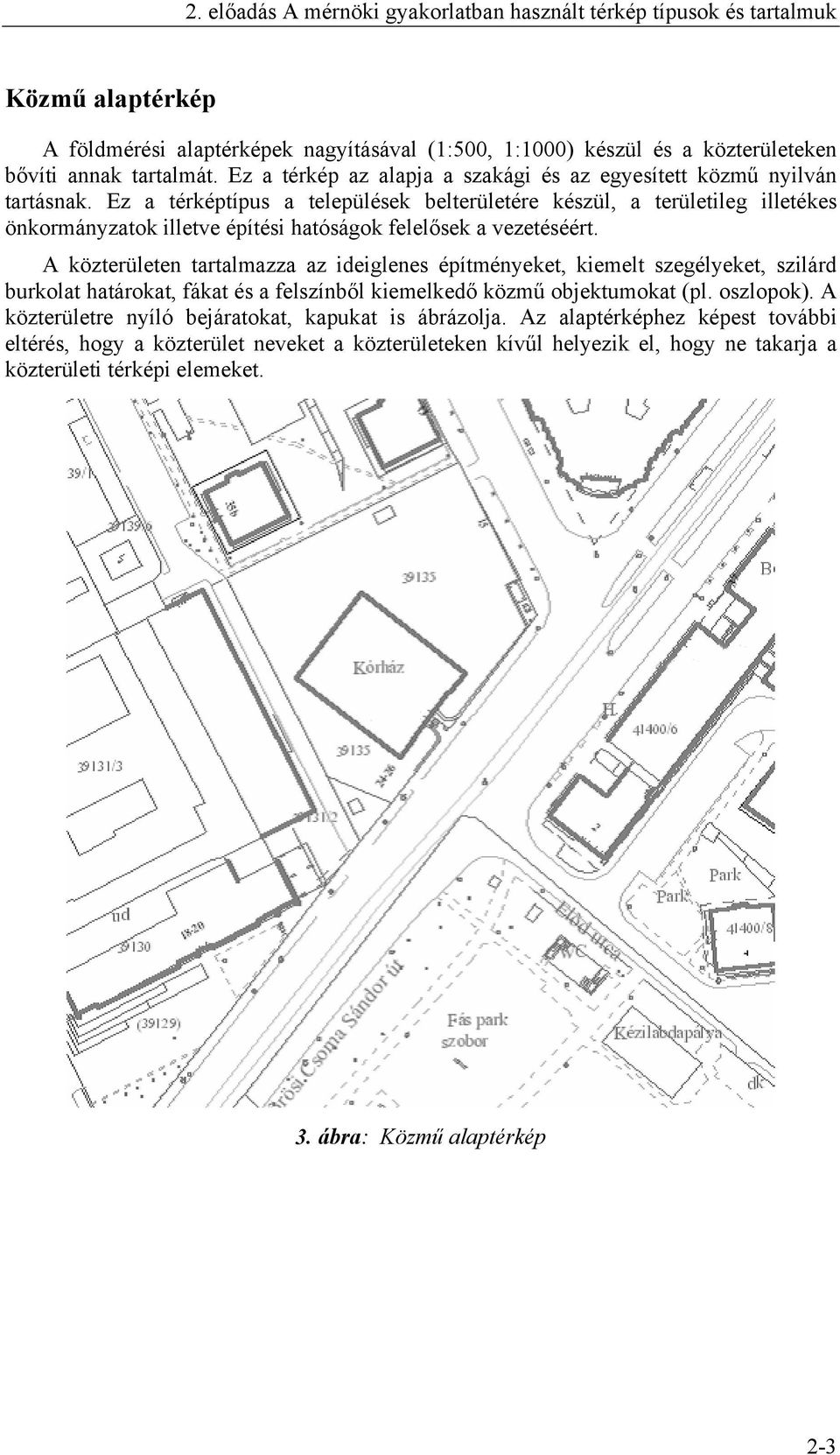

3 Közmű alaptérkép A földmérési alaptérképek nagyításával (1:500, 1:1000) készül és a közterületeken bővíti annak tartalmát. Ez a térkép az alapja a szakági és az egyesített közmű nyilván tartásnak. Ez a térképtípus a települések belterületére készül, a területileg illetékes önkormányzatok illetve építési hatóságok felelősek a vezetéséért. A közterületen tartalmazza az ideiglenes építményeket, kiemelt szegélyeket, szilárd burkolat határokat, fákat és a felszínből kiemelkedő közmű objektumokat (pl. oszlopok). A közterületre nyíló bejáratokat, kapukat is ábrázolja. Az alaptérképhez képest további eltérés, hogy a közterület neveket a közterületeken kívűl helyezik el, hogy ne takarja a közterületi térképi elemeket. 3. ábra: Közmű alaptérkép 2-3

Ez a térképtípus a települések belterületére készül, a területileg illetékes önkormányzatok illetve építési hatóságok felelősek a vezetéséért.

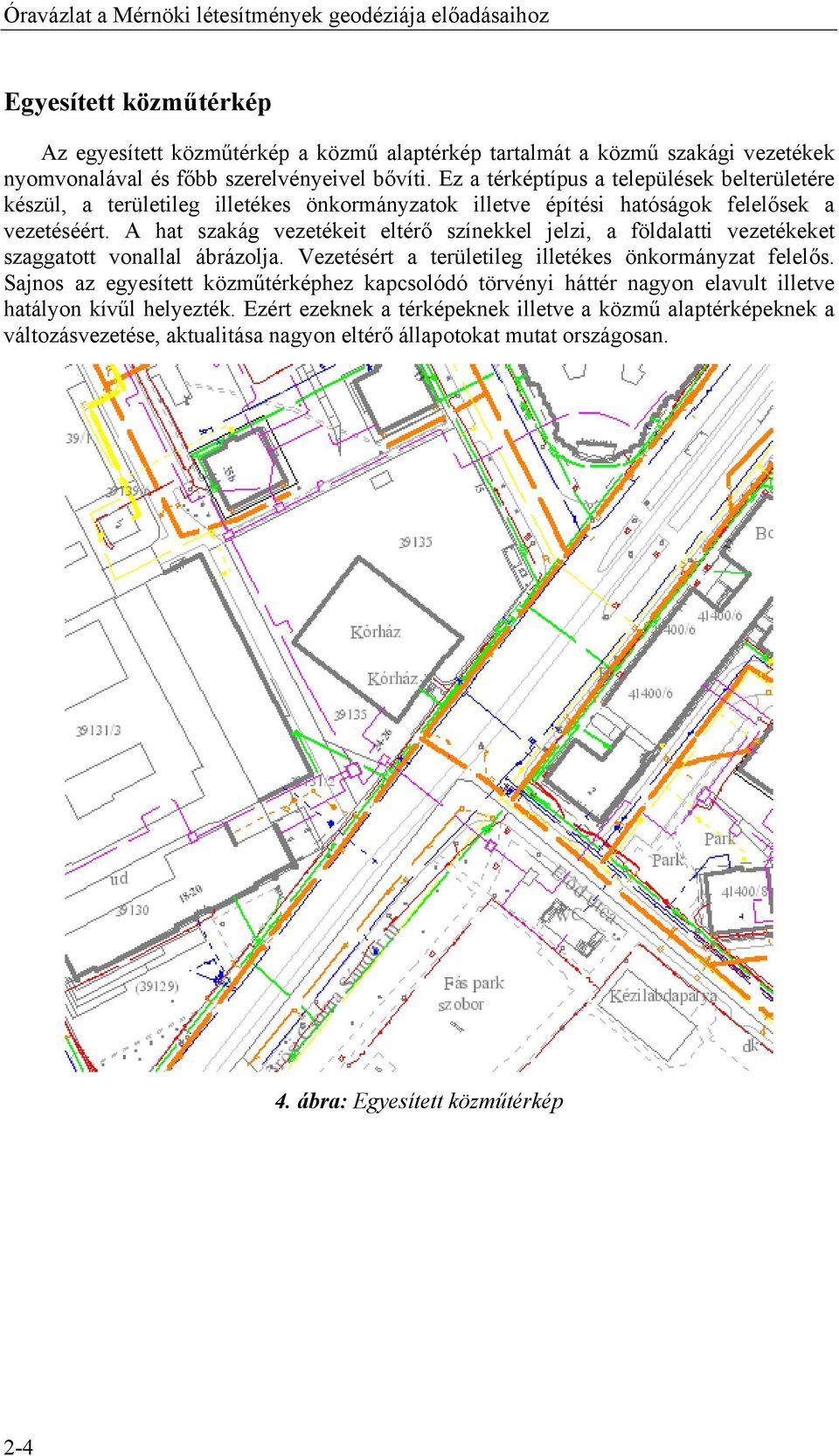

4 Óravázlat a Mérnöki létesítmények geodéziája előadásaihoz Egyesített közműtérkép Az egyesített közműtérkép a közmű alaptérkép tartalmát a közmű szakági vezetékek nyomvonalával és főbb szerelvényeivel bővíti. Ez a térképtípus a települések belterületére készül, a területileg illetékes önkormányzatok illetve építési hatóságok felelősek a vezetéséért. A hat szakág vezetékeit eltérő színekkel jelzi, a földalatti vezetékeket szaggatott vonallal ábrázolja. Vezetésért a területileg illetékes önkormányzat felelős. Sajnos az egyesített közműtérképhez kapcsolódó törvényi háttér nagyon elavult illetve hatályon kívűl helyezték. Ezért ezeknek a térképeknek illetve a közmű alaptérképeknek a változásvezetése, aktualitása nagyon eltérő állapotokat mutat országosan. 4. ábra: Egyesített közműtérkép 2-4

A hat szakág vezetékeit eltérő színekkel jelzi, a földalatti vezetékeket szaggatott vonallal ábrázolja. Vezetésért a területileg illetékes önkormányzat felelős.

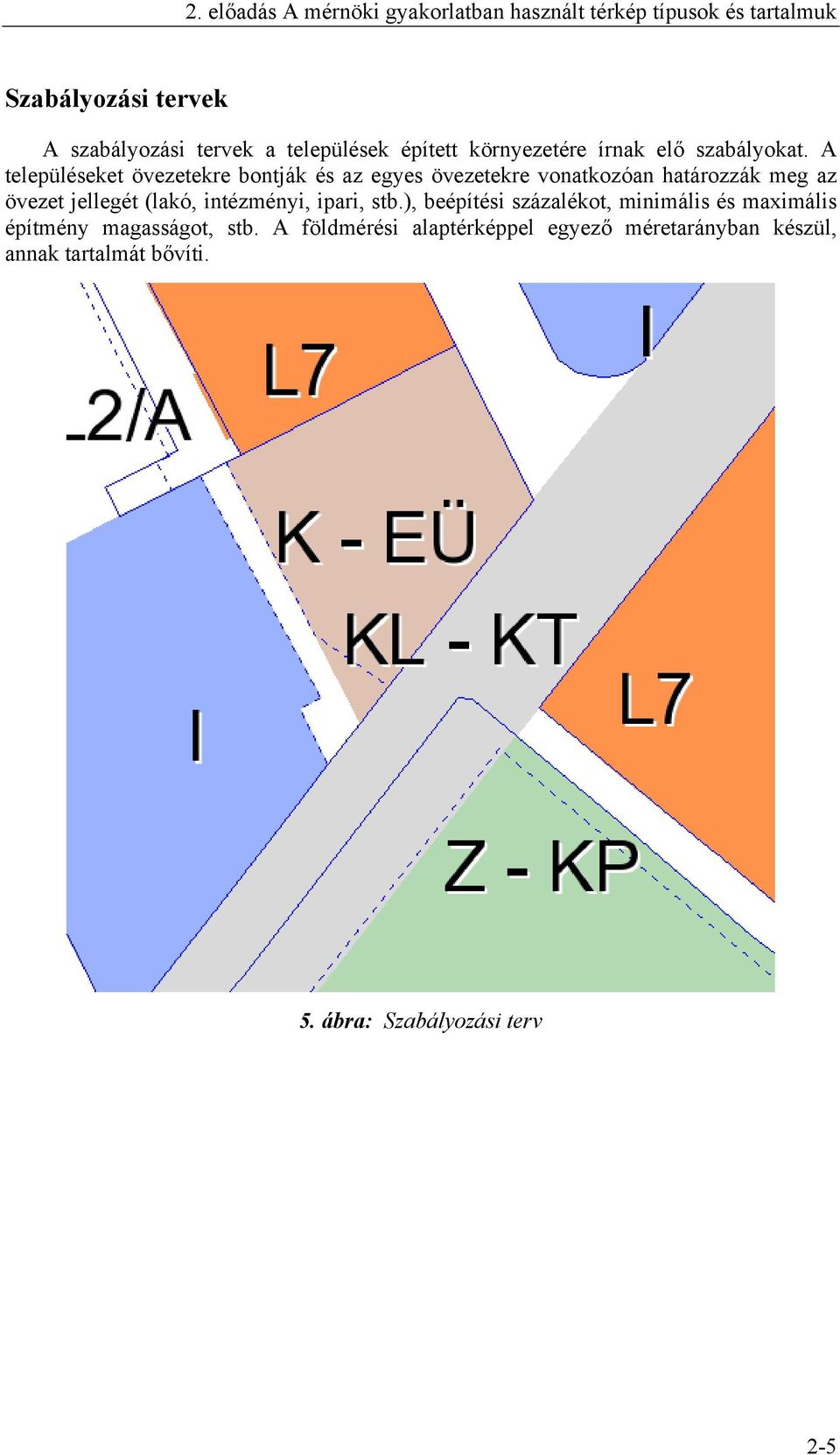

5 Szabályozási tervek A szabályozási tervek a települések épített környezetére írnak elő szabályokat. A településeket övezetekre bontják és az egyes övezetekre vonatkozóan határozzák meg az övezet jellegét (lakó, intézményi, ipari, stb.), beépítési százalékot, minimális és maximális építmény magasságot, stb. A földmérési alaptérképpel egyező méretarányban készül, annak tartalmát bővíti. 5. ábra: Szabályozási terv 2-5

(lakó, intézményi, ipari, stb.), beépítési százalékot, minimális és maximális építmény magasságot, stb.
