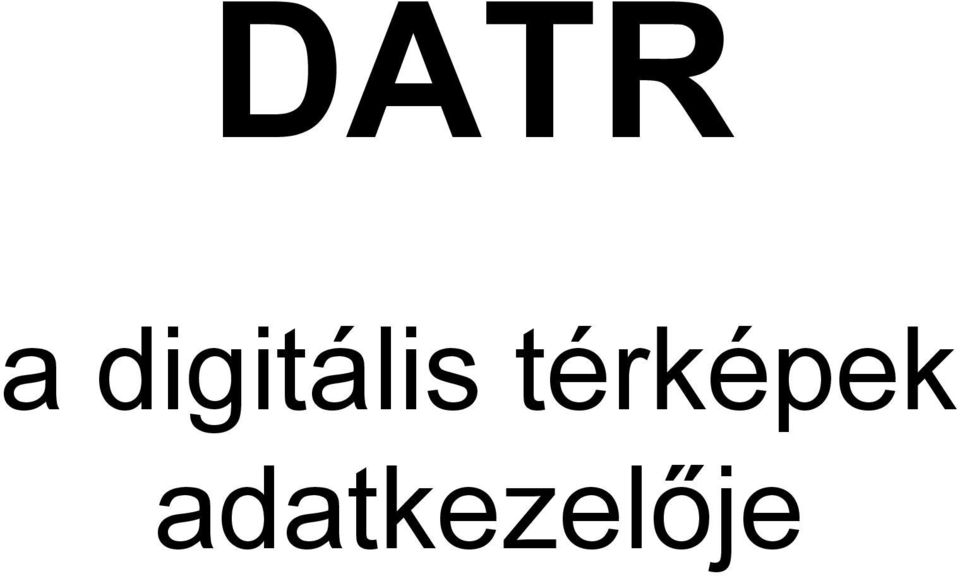

1 DATR a digitális térképek adatkezelője

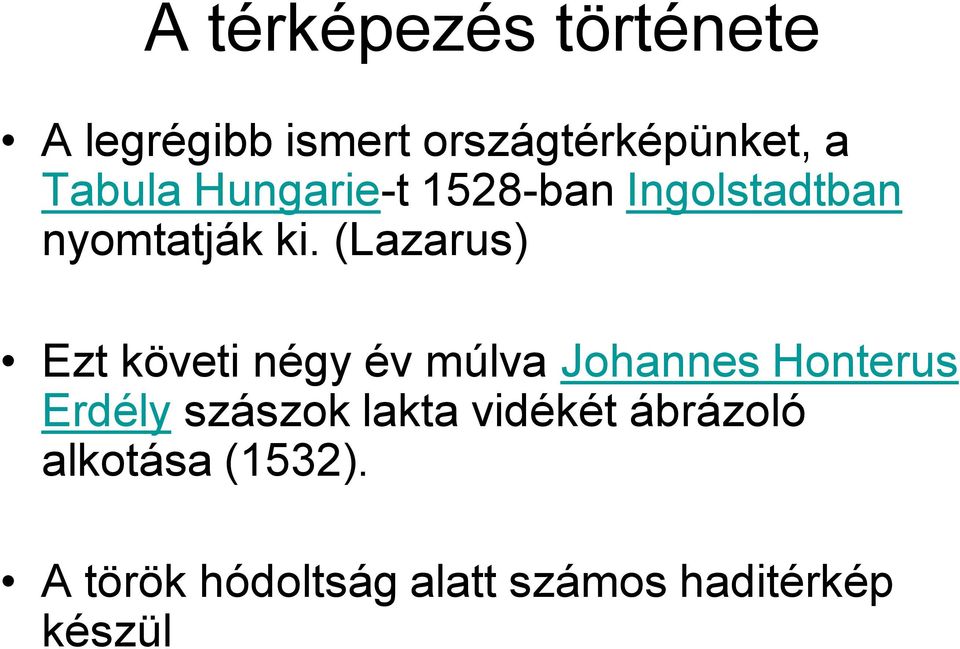

2 A térképezés története A legrégibb ismert országtérképünket, a Tabula Hungarie-t 1528-ban Ingolstadtban nyomtatják ki. (Lazarus) Ezt követi négy év múlva Johannes Honterus Erdély szászok lakta vidékét ábrázoló alkotása (1532). A török hódoltság alatt számos haditérkép készül

(Lazarus) Ezt követi négy év múlva Johannes Honterus Erdély szászok

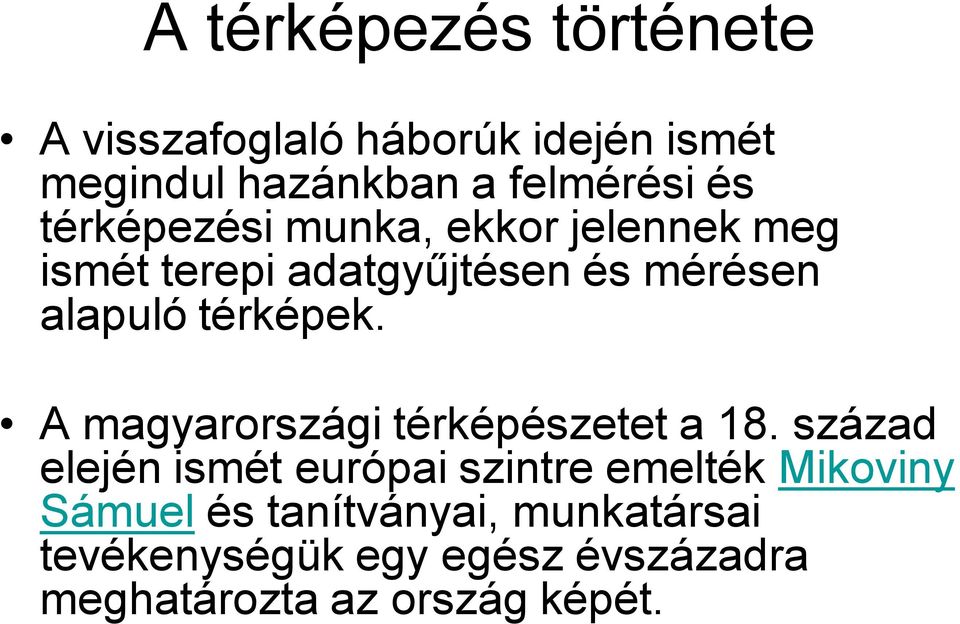

3 A térképezés története A visszafoglaló háborúk idején ismét megindul hazánkban a felmérési és térképezési munka, ekkor jelennek meg ismét terepi adatgyűjtésen és mérésen alapuló térképek. A magyarországi térképészetet a 18. század elején ismét európai szintre emelték Mikoviny Sámuel és tanítványai, munkatársai tevékenységük egy egész évszázadra meghatározta az ország képét.

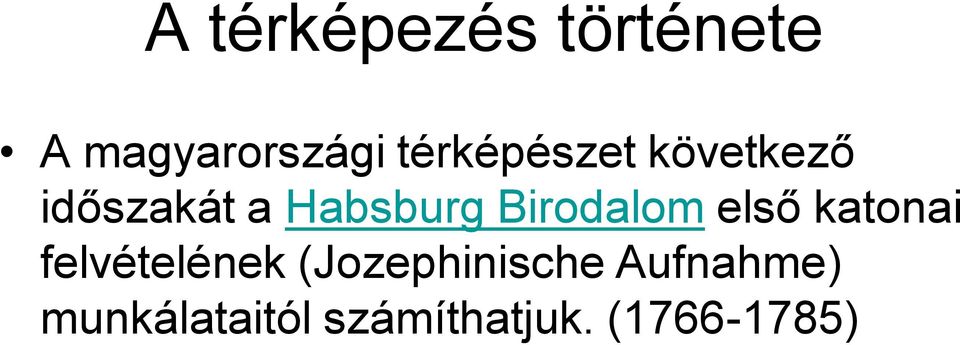

4 A térképezés története A magyarországi térképészet következő időszakát a Habsburg Birodalom első katonai felvételének (Jozephinische Aufnahme) munkálataitól számíthatjuk. ( )

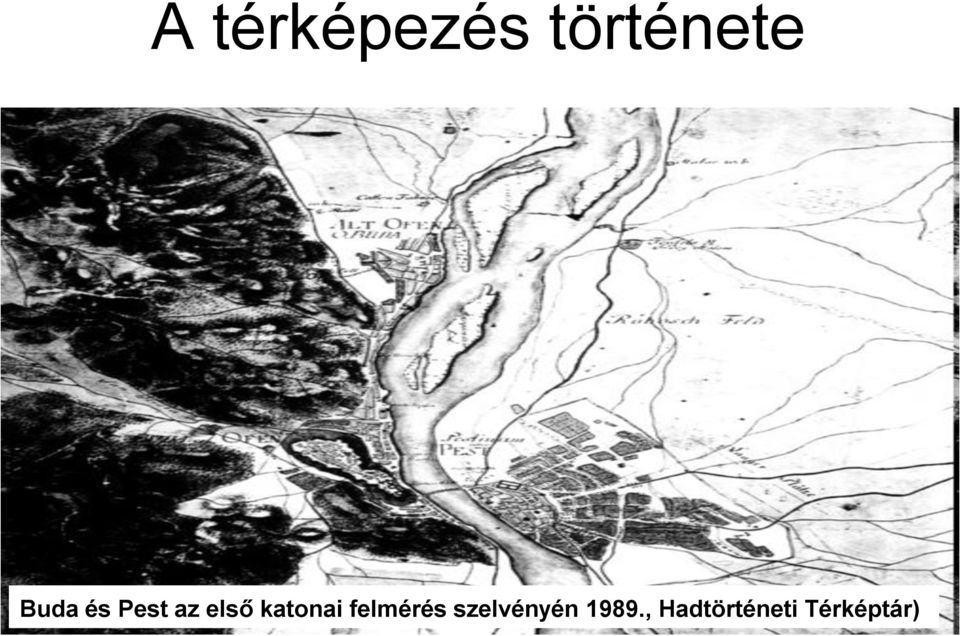

5 A térképezés története Buda és Pest az első katonai felmérés szelvényén 1989., Hadtörténeti Térképtár)

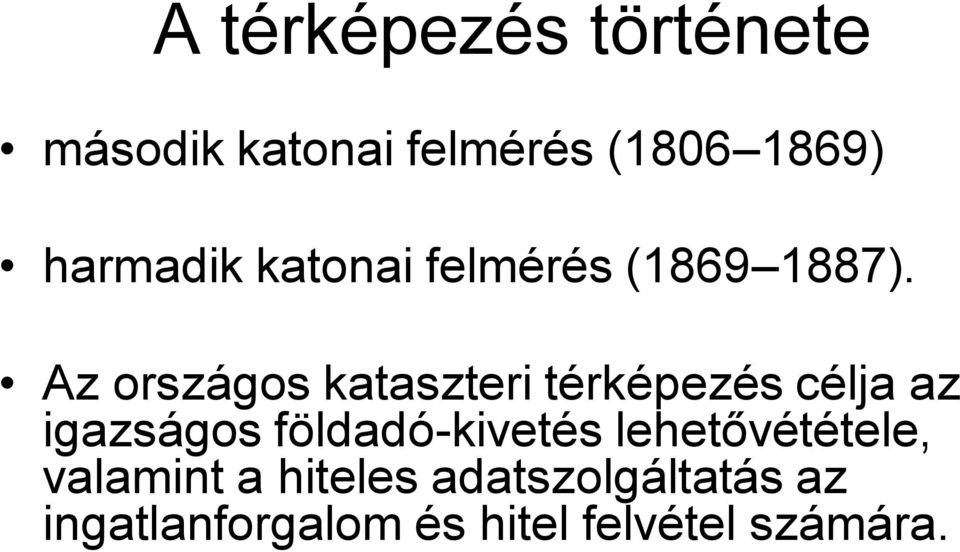

6 A térképezés története második katonai felmérés ( ) harmadik katonai felmérés ( ). Az országos kataszteri térképezés célja az igazságos földadó-kivetés lehetővététele, valamint a hiteles adatszolgáltatás az ingatlanforgalom és hitel felvétel számára.

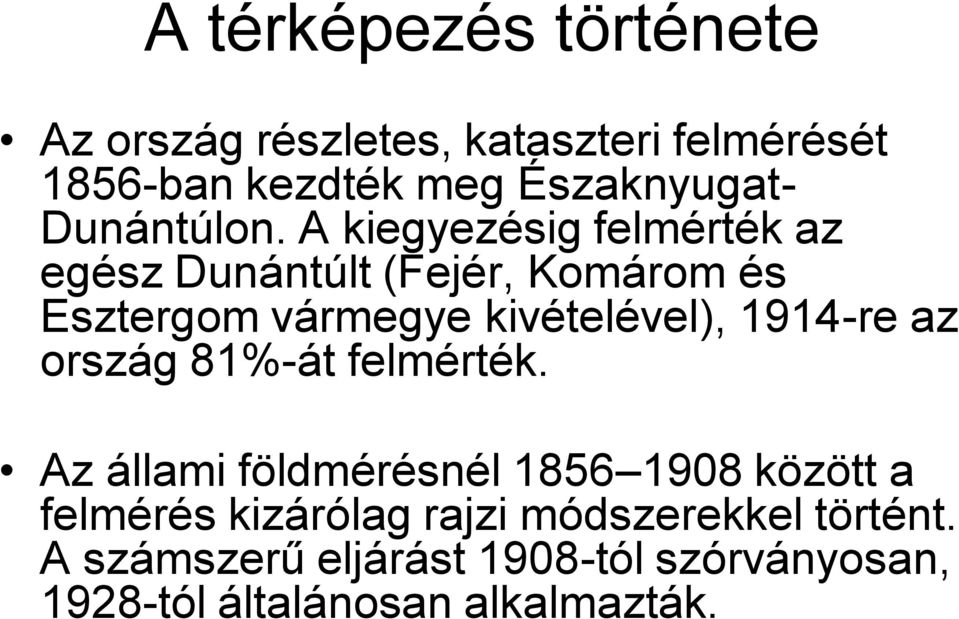

7 A térképezés története Az ország részletes, kataszteri felmérését 1856-ban kezdték meg Északnyugat- Dunántúlon. A kiegyezésig felmérték az egész Dunántúlt (Fejér, Komárom és Esztergom vármegye kivételével), 1914-re az ország 81%-át felmérték. Az állami földmérésnél között a felmérés kizárólag rajzi módszerekkel történt. A számszerű eljárást 1908-tól szórványosan, 1928-tól általánosan alkalmazták.

A kiegyezésig felmérték az egész Dunántúlt (Fejér, Komárom és Esztergom vármegye kivételével), 1914-re

8 A térképezés története Az állami földmérés térképei 1928-ig 1:2880, a sűrűn beépített területeken 1:1440 vagy 1:720 méretarányban készültek. A méterrendszerre való áttérés után az 1:2000, illetve kivételesen az 1:1000 vagy az 1:500 méretarányt vették alapul. A II. világháború után az állami földmérésnek az első nagyobb munkafeladatot a hiányzó térképek pótlása.

A méterrendszerre való áttérés után az 1:2000, illetve kivételesen az 1:1000 vagy az 1:500

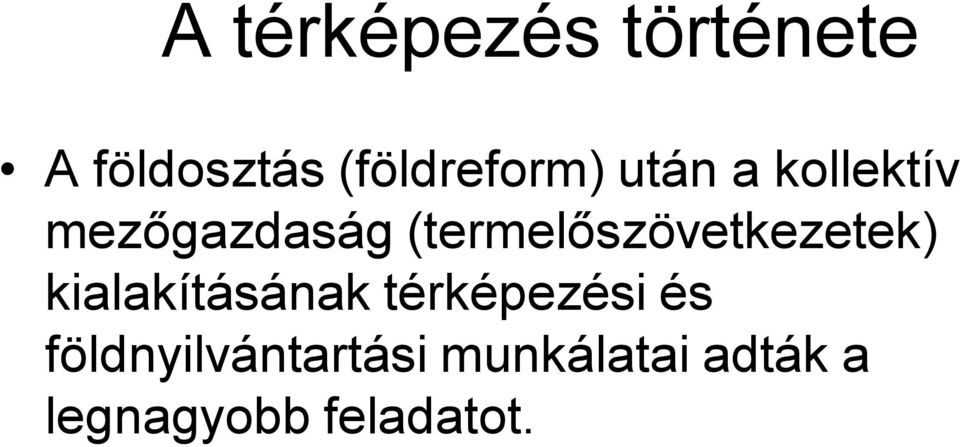

9 A térképezés története A földosztás (földreform) után a kollektív mezőgazdaság (termelőszövetkezetek) kialakításának térképezési és földnyilvántartási munkálatai adták a legnagyobb feladatot.

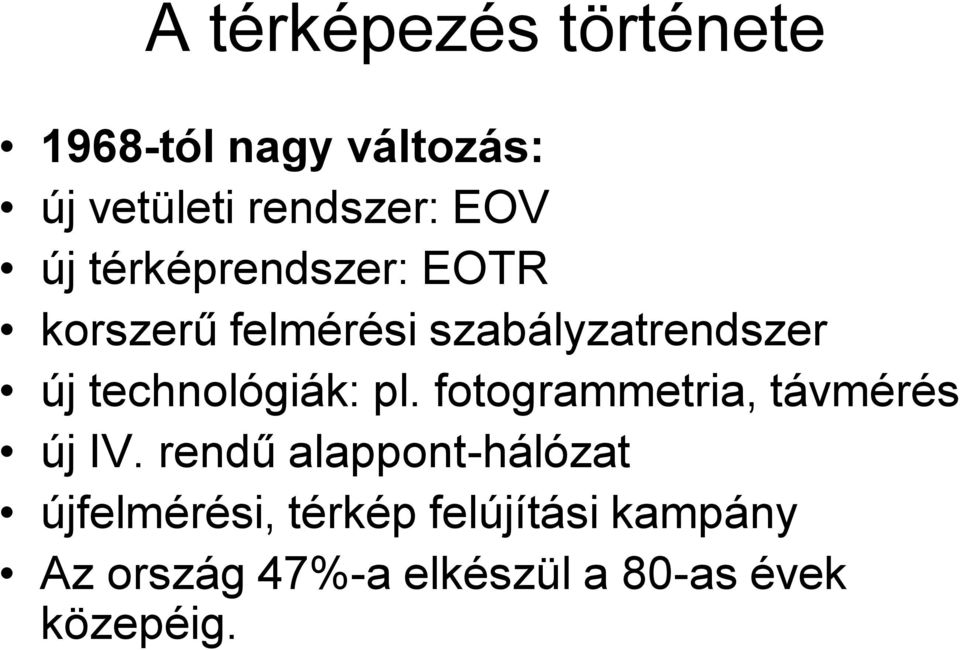

10 A térképezés története 1968-tól nagy változás: új vetületi rendszer: EOV új térképrendszer: EOTR korszerű felmérési szabályzatrendszer új technológiák: pl. fotogrammetria, távmérés új IV. rendű alappont-hálózat újfelmérési, térkép felújítási kampány Az ország 47%-a elkészül a 80-as évek közepéig.

technológiák: pl. fotogrammetria, távmérés új IV.

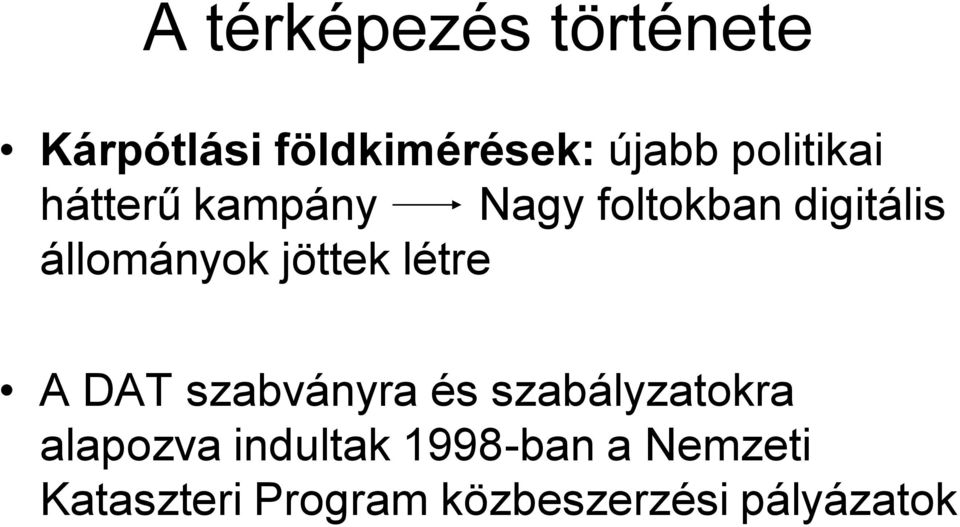

11 A térképezés története Kárpótlási földkimérések: újabb politikai hátterű kampány Nagy foltokban digitális állományok jöttek létre A DAT szabványra és szabályzatokra alapozva indultak 1998-ban a Nemzeti Kataszteri Program közbeszerzési pályázatok

jöttek létre A DAT szabványra és szabályzatokra alapozva

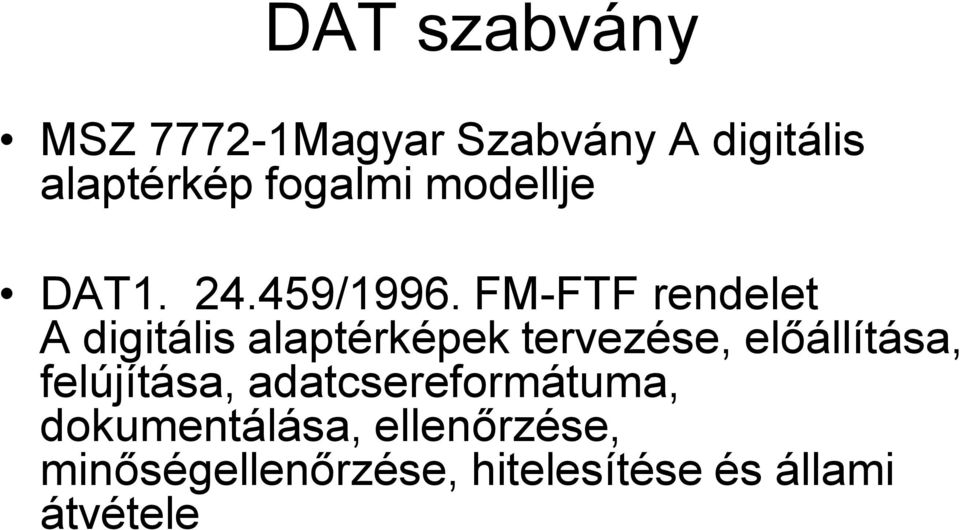

12 DAT szabvány MSZ Magyar Szabvány A digitális alaptérkép fogalmi modellje DAT /1996. FM-FTF rendelet A digitális alaptérképek tervezése, előállítása, felújítása, adatcsereformátuma, dokumentálása, ellenőrzése, minőségellenőrzése, hitelesítése és állami átvétele

FM-FTF rendelet A digitális alaptérképek tervezése, előállítása,

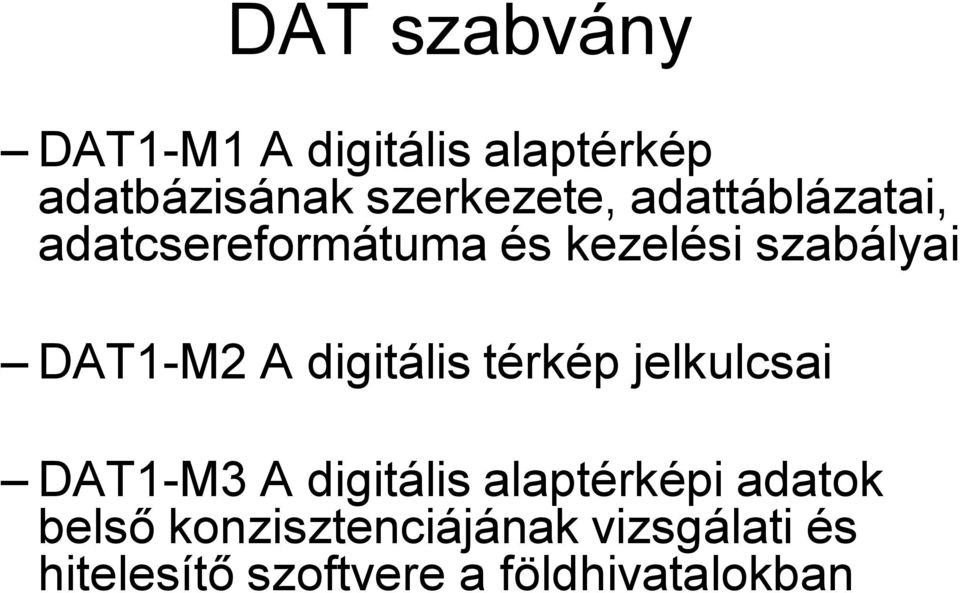

13 DAT szabvány DAT1-M1 A digitális alaptérkép adatbázisának szerkezete, adattáblázatai, adatcsereformátuma és kezelési szabályai DAT1-M2 A digitális térkép jelkulcsai DAT1-M3 A digitális alaptérképi adatok belső konzisztenciájának vizsgálati és hitelesítő szoftvere a földhivatalokban

digitális térkép jelkulcsai DAT1-M3 A digitális alaptérképi adatok

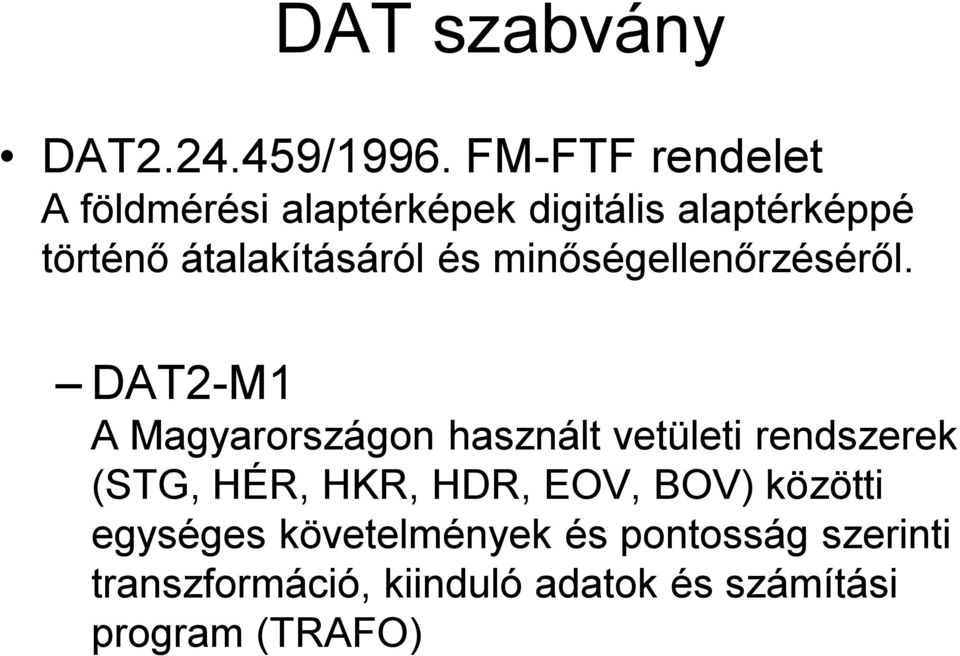

14 DAT szabvány DAT /1996. FM-FTF rendelet A földmérési alaptérképek digitális alaptérképpé történő átalakításáról és minőségellenőrzéséről. DAT2-M1 A Magyarországon használt vetületi rendszerek (STG, HÉR, HKR, HDR, EOV, BOV) közötti egységes követelmények és pontosság szerinti transzformáció, kiinduló adatok és számítási program (TRAFO)

átalakításáról és minőségellenőrzéséről.

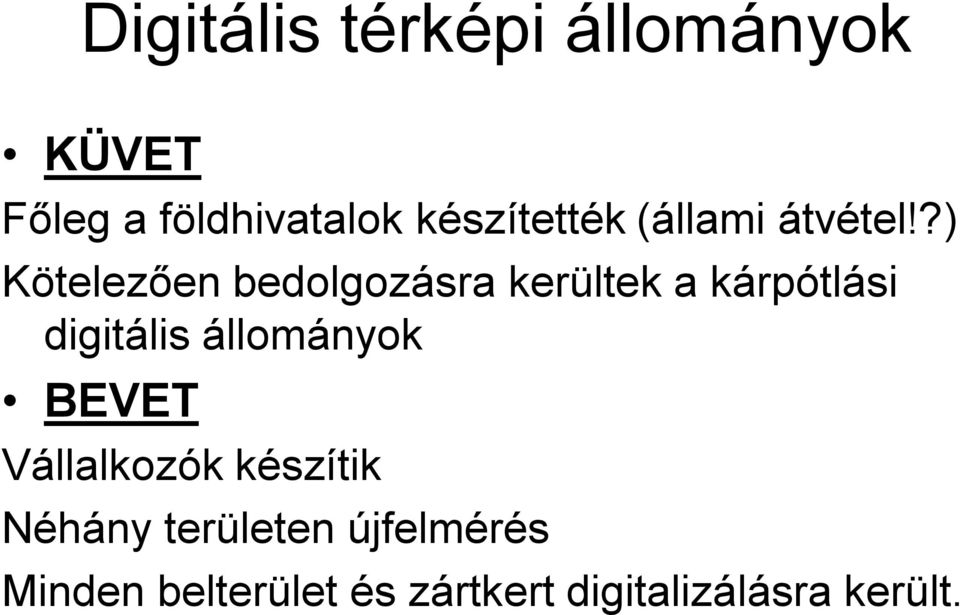

15 Digitális térképi állományok KÜVET Főleg a földhivatalok készítették (állami átvétel!?) Kötelezően bedolgozásra kerültek a kárpótlási digitális állományok BEVET Vállalkozók készítik Néhány területen újfelmérés Minden belterület és zártkert digitalizálásra került.

?) Kötelezően bedolgozásra kerültek a kárpótlási digitális

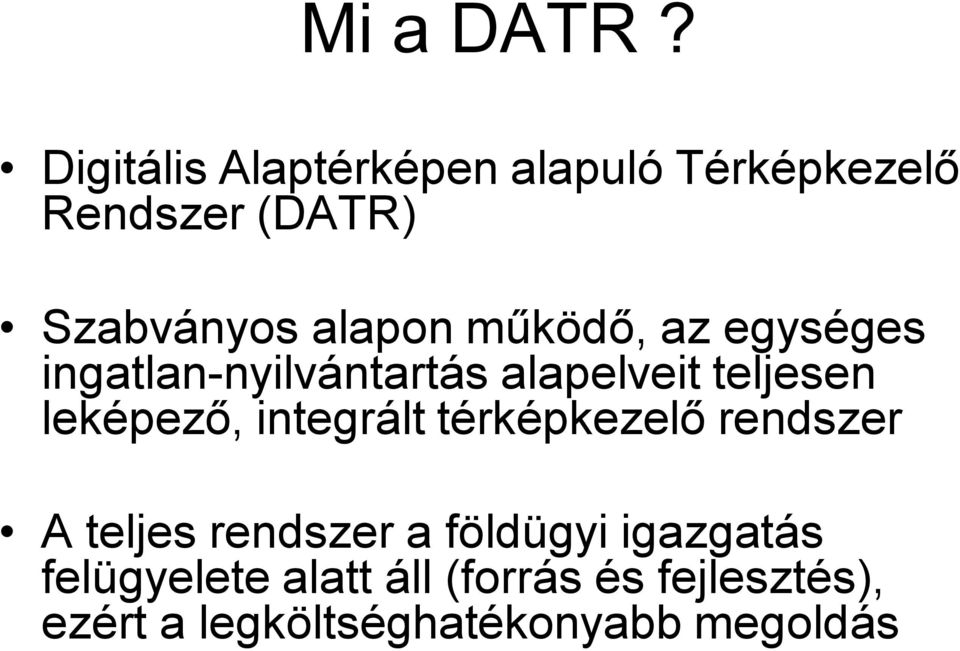

16 Mi a DATR? Digitális Alaptérképen alapuló Térképkezelő Rendszer (DATR) Szabványos alapon működő, az egységes ingatlan-nyilvántartás alapelveit teljesen leképező, integrált térképkezelő rendszer A teljes rendszer a földügyi igazgatás felügyelete alatt áll (forrás és fejlesztés), ezért a legköltséghatékonyabb megoldás

működő, az egységes ingatlan-nyilvántartás alapelveit teljesen leképező,

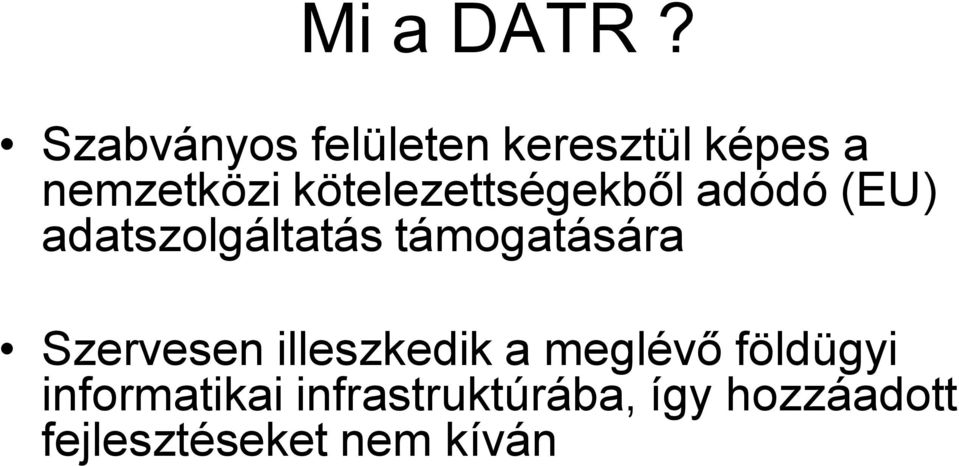

17 Mi a DATR? Szabványos felületen keresztül képes a nemzetközi kötelezettségekből adódó (EU) adatszolgáltatás támogatására Szervesen illeszkedik a meglévő földügyi informatikai infrastruktúrába, így hozzáadott fejlesztéseket nem kíván

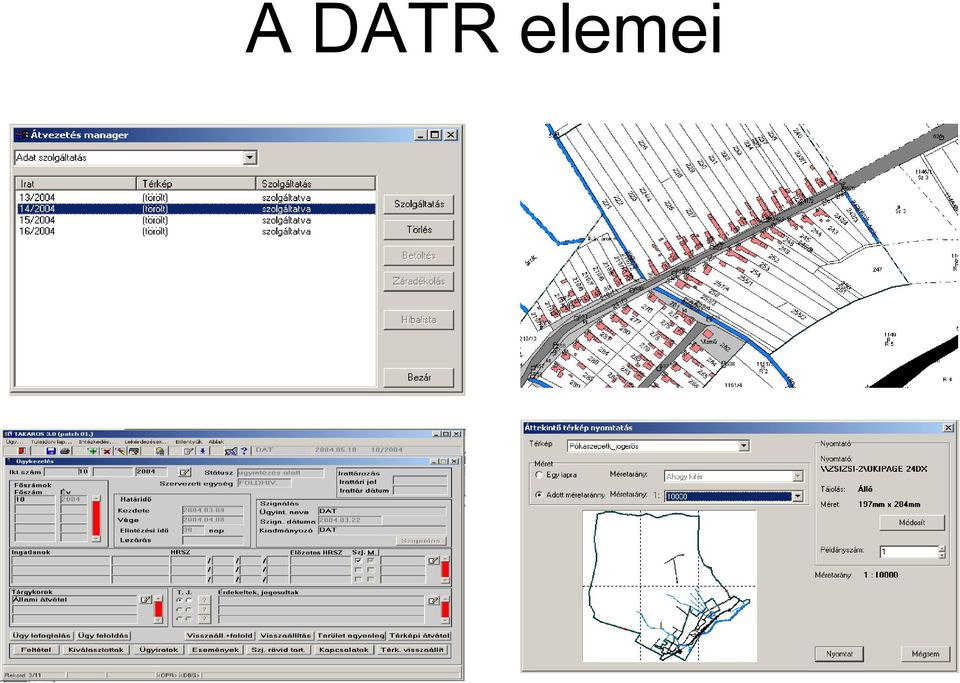

18 A DATR elemei

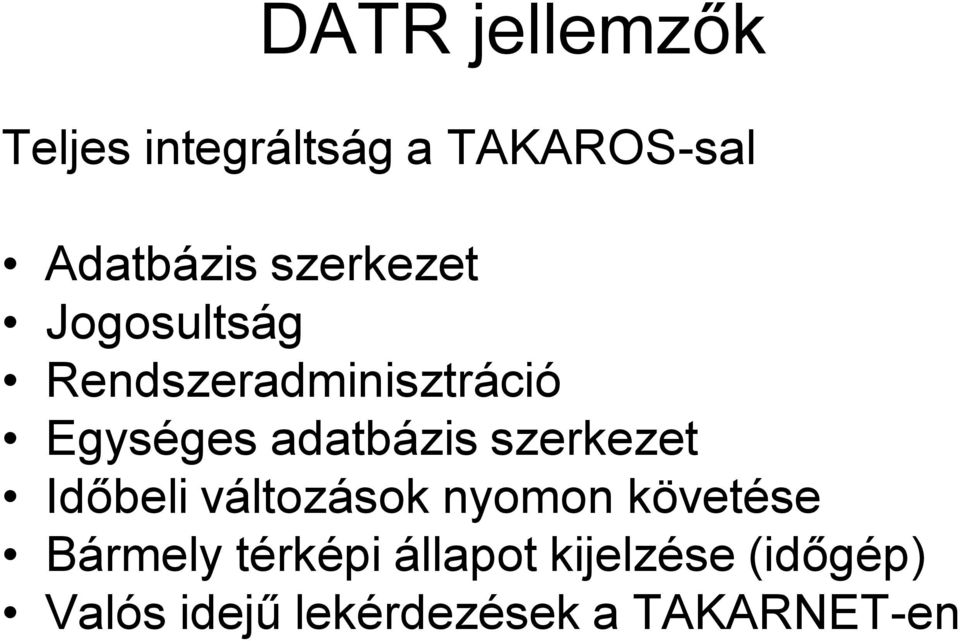

19 DATR jellemzők Teljes integráltság a TAKAROS-sal Adatbázis szerkezet Jogosultság Rendszeradminisztráció Egységes adatbázis szerkezet Időbeli változások nyomon követése Bármely térképi állapot kijelzése (időgép) Valós idejű lekérdezések a TAKARNET-en

adatbázis szerkezet Időbeli változások nyomon követése Bármely

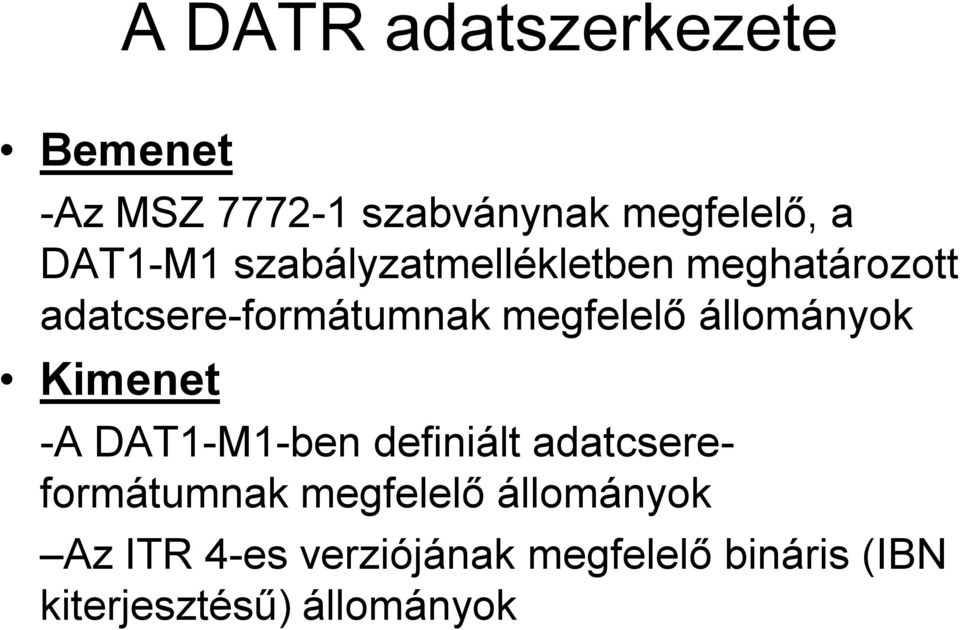

20 A DATR adatszerkezete Bemenet -Az MSZ szabványnak megfelelő, a DAT1-M1 szabályzatmellékletben meghatározott adatcsere-formátumnak megfelelő állományok Kimenet -A DAT1-M1-ben definiált adatcsereformátumnak megfelelő állományok Az ITR 4-es verziójának megfelelő bináris (IBN kiterjesztésű) állományok

állományok Kimenet -A DAT1-M1-ben definiált adatcsereformátumnak megfelelő

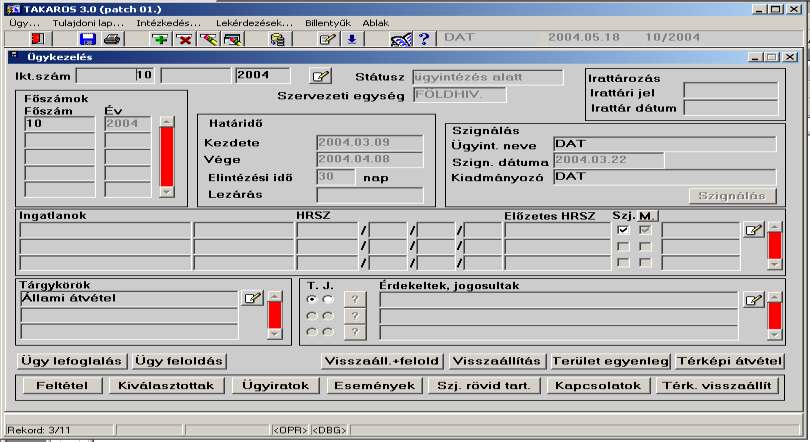

A DATR működése Kezdeti betöltés A térképi adatbázis DATR adatbázisba történő első betöltése Szigorúan ügyhöz kötött folyamat, melynek iktatását a TAKAROSban kell elvégezni A betöltött térkép

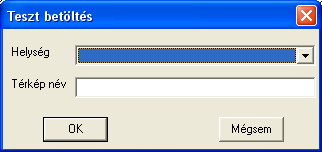

21 A DATR működése Kezdeti betöltés A térképi adatbázis DATR adatbázisba történő első betöltése Szigorúan ügyhöz kötött folyamat, melynek iktatását a TAKAROSban kell elvégezni A betöltött térkép jogerősre emelése Teszt betöltés Teszt céljából történő betöltés, melynek célja az esetleges adatbázis hibák feltárása Ügyet nem igényel Minden funkció ugyanúgy működik Jogerőssé nem tehető, a jogerőre emelés előtt törölni kell az adatbázisból

A DATR működése Hiteles térképmásolat: Különböző, választható méretarányokban Szigorúan ügyhöz kötött folyamat, melynek iktatását a TAKAROSban kell elvégezni Az F2 szabályzatnak megfelelően Nem

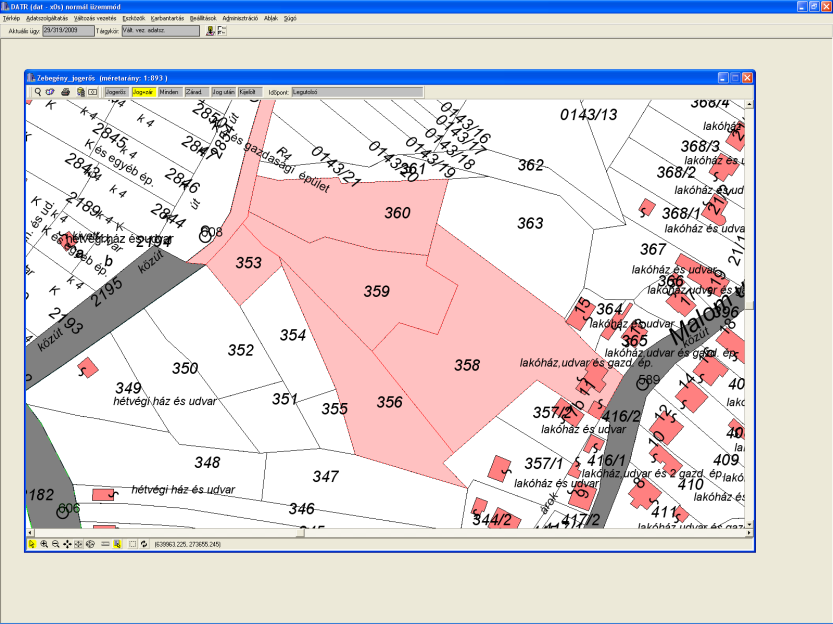

22 A DATR működése Hiteles térképmásolat: Különböző, választható méretarányokban Szigorúan ügyhöz kötött folyamat, melynek iktatását a TAKAROSban kell elvégezni Az F2 szabályzatnak megfelelően Nem hiteles térképmásolat Változási adatszolgáltatás: Szigorúan ügyhöz kötött feladat Szomszédos földrészletek automatikus kijelölése Változási terület generálása A változási terület kiadása ITR-es IBN, vagy DAT formátumban

A DATR működése Változásvezetés Szigorúan ügyhöz kötött folyamat, melynek iktatását a TAKAROSban kell elvégezni Az adatszolgáltatási ügytől elválaszthatatlan DAT1-M1 szerinti bemenet Teljes vizsgálat

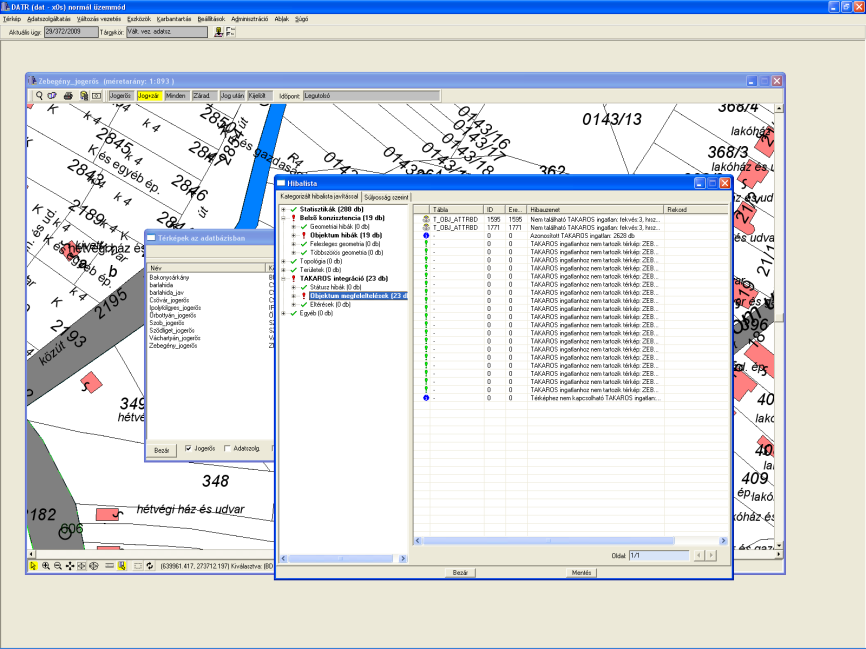

23 A DATR működése Változásvezetés Szigorúan ügyhöz kötött folyamat, melynek iktatását a TAKAROSban kell elvégezni Az adatszolgáltatási ügytől elválaszthatatlan DAT1-M1 szerinti bemenet Teljes vizsgálat és hibalista (geometriai, topológiai, adatbázis konzisztenciai vizsgálat) A hibalista menthető A hibák kategória szerint csoportosíthatók Záradékolás A változás jogerőre emelése (ha az ingatlan-nyilvántartást is érinti) a TAKAROS-ban történik, egyébként a DATR-ben

24 Előkészítés

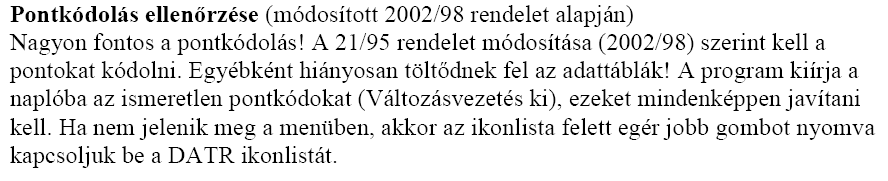

25 Előkészítés

26 Előkészítés

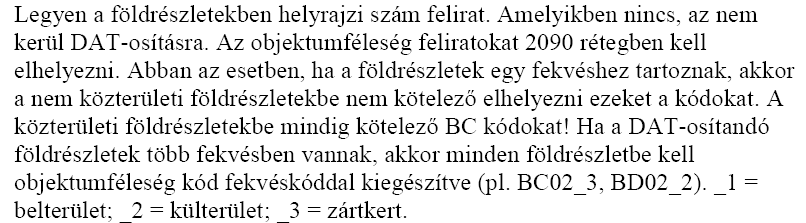

27 Előkészítés

28 Előkészítés

29 Előkészítés

30 Előkészítés

31 Előkészítés

32 Betöltés utáni tapasztalatok

33 Betöltés utáni tapasztalatok

34 Betöltés utáni tapasztalatok

35 Újdonságok a munkarész készítésben Új rétegkiosztás Feketekeret Objektum azonosítók Változás utáni épületek

36 A DATR működése Egyéb eszközök: Átnézeti térkép Tömeges ingatlan feltüntetés (TAKAROS-ban térképi kiválasztás alapján) Tömeges széljegyzés Hiányzó földrészletek listája Terület eltérések Karbantartási eszközök DAT konzisztencia biztosítása Többszörös pontok, határvonalak szűrése Többszörös irányítottságú határvonalak szűrése Átmetszések és szakadások javítása a megadott tolerancia értéken belül Fekvés és községhatár karbantartás

37 Újdonságok a DAT-ban Bevezetésre váró (szakmai egyetértést kívánó) változások Szolgalmi jogok, mint geometriával rendelkező objektumok Földvédelmi adatok megjelenítése (mintaterek) A földrészletek egységesítése
