1 Magyarország nagyfelbontású digitális domborzatmodellje Iván Gyula Földmérési és Távérzékelési Intézet Földminősítés, földértékelés és földhasználati információ A környezetbarát gazdálkodás versenyképességének javításáért Konferencia Keszthely, november 22-23

és földhasználati információ A környezetbarát gazdálkodás

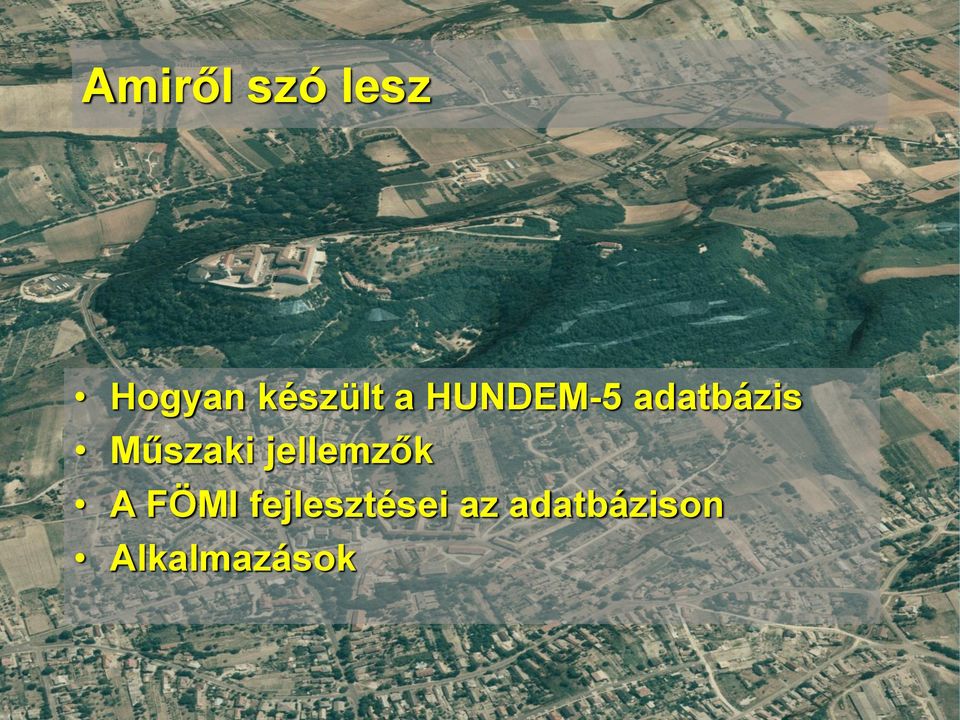

2 Amiről szó lesz Hogyan készült a HUNDEM-5 adatbázis Műszaki jellemzők A FÖMI fejlesztései az adatbázison Alkalmazások

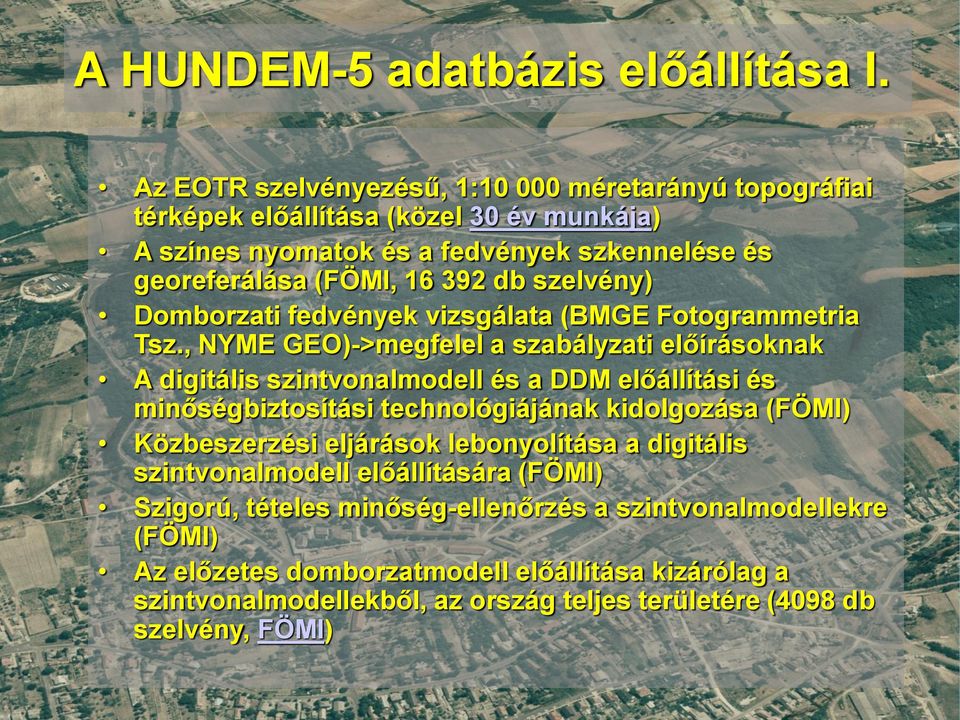

3 A HUNDEM-5 adatbázis előállítása I. Az EOTR szelvényezésű, 1: méretarányú topográfiai térképek előállítása (közel 30 év munkája) A színes nyomatok és a fedvények szkennelése és georeferálása (FÖMI, db szelvény) Domborzati fedvények vizsgálata (BMGE Fotogrammetria Tsz., NYME GEO)->megfelel a szabályzati előírásoknak A digitális szintvonalmodell és a DDM előállítási és minőségbiztosítási technológiájának kidolgozása (FÖMI) Közbeszerzési eljárások lebonyolítása a digitális szintvonalmodell előállítására (FÖMI) Szigorú, tételes minőség-ellenőrzés a szintvonalmodellekre (FÖMI) Az előzetes domborzatmodell előállítása kizárólag a szintvonalmodellekből, az ország teljes területére (4098 db szelvény, FÖMI)

szelvény) Domborzati fedvények vizsgálata (BMGE Fotogrammetria Tsz.

4 Az EOTR, 1: méretarányú topográfiai térképmű

5 A HUNDEM-5 adatbázis előállítása II. Magyarország Légifényképezése 2000 és a Magyarország Digitális Ortofotó Programja (MADOP) keretében sztereofotogrammetriai eszközökkel javítottuk meg az előzetes modellt A különbség modell jól használható az időközi változások nyomonkövetésére A HUNDEM-5 adatbázist szigorú minőségvizsgálat alá vetettük. Az adatbázis pontossága 0,7m-1m-re tehető Az adatbázis db értékes pontot tartalmaz

sztereofotogrammetriai eszközökkel javítottuk meg az előzetes modellt A különbség modell jól használható az

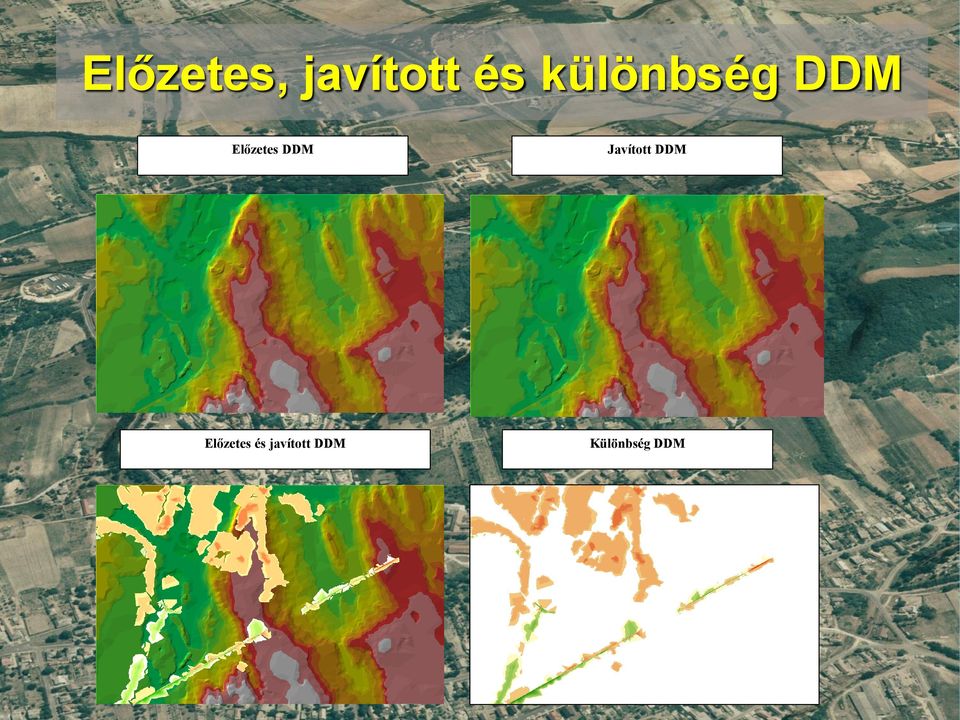

6 Előzetes, javított és különbség DDM Előzetes DDM Javított DDM Előzetes és javított DDM Különbség DDM

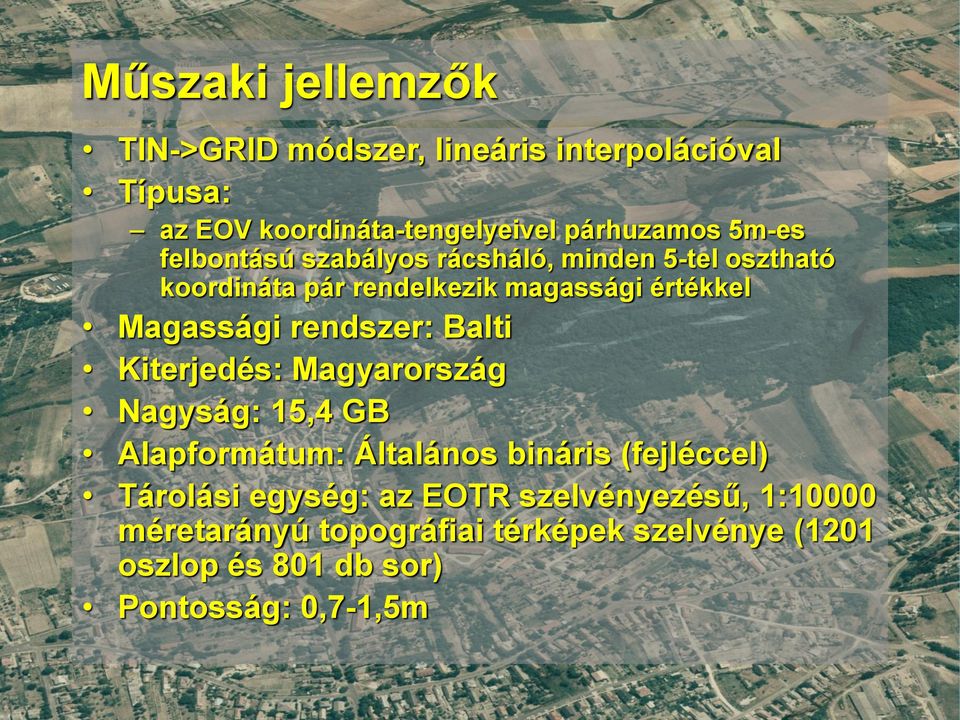

7 Műszaki jellemzők TIN->GRID módszer, lineáris interpolációval Típusa: az EOV koordináta-tengelyeivel párhuzamos 5m-es felbontású szabályos rácsháló, minden 5-tel osztható koordináta pár rendelkezik magassági értékkel Magassági rendszer: Balti Kiterjedés: Magyarország Nagyság: 15,4 GB Alapformátum: Általános bináris (fejléccel) Tárolási egység: az EOTR szelvényezésű, 1:10000 méretarányú topográfiai térképek szelvénye (1201 oszlop és 801 db sor) Pontosság: 0,7-1,5m

rendszer: Balti Kiterjedés: Magyarország Nagyság: 15,4 GB Alapformátum: Általános bináris (fejléccel) Tárolási

Fejlesztések Ok: Normál térinformatikai rendszerrel nem lehet beindítani egyben az adatbázist A FÖMI Térinformatikai Fejlesztési Osztálya a következő fejlesztéseket hajtotta végre: A HUNDEM-5 egyben

8 Fejlesztések Ok: Normál térinformatikai rendszerrel nem lehet beindítani egyben az adatbázist A FÖMI Térinformatikai Fejlesztési Osztálya a következő fejlesztéseket hajtotta végre: A HUNDEM-5 egyben kezelése Belső konzisztencia vizsgálat (pl. szelvénycsatlakozás) DDM beillesztése az adatbázisba Intervallum alapján történő magassági vizsgálat a teljes adatbázisra A FÖMI belső általános bináris formátumának konverziója ESRI ASCII GRID formátumra A WEB-es szolgáltatás előkészítése

(pl. szelvénycsatlakozás) DDM beillesztése az adatbázisba Intervallum alapján történő magassági vizsgálat a teljes

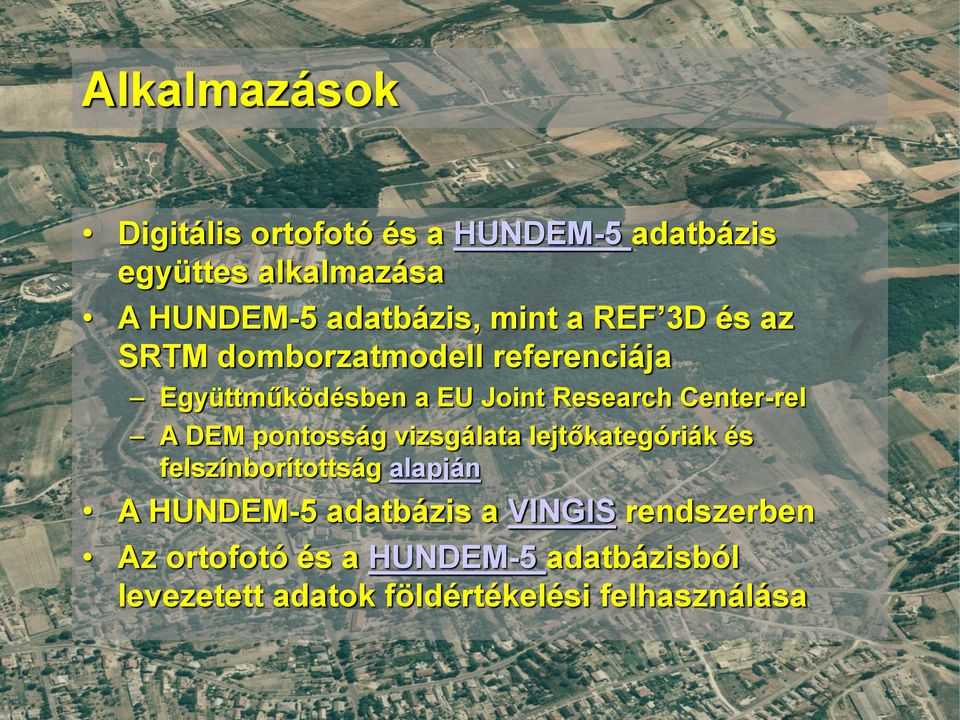

9 Alkalmazások Digitális ortofotó és a HUNDEM-5 adatbázis együttes alkalmazása A HUNDEM-5 adatbázis, mint a REF 3D és az SRTM domborzatmodell referenciája Együttműködésben a EU Joint Research Center-rel A DEM pontosság vizsgálata lejtőkategóriák és felszínborítottság alapján A HUNDEM-5 adatbázis a VINGIS rendszerben Az ortofotó és a HUNDEM-5 adatbázisból levezetett adatok földértékelési felhasználása

Center-rel A DEM pontosság vizsgálata lejtőkategóriák és felszínborítottság alapján A HUNDEM-5

10 Keszthely

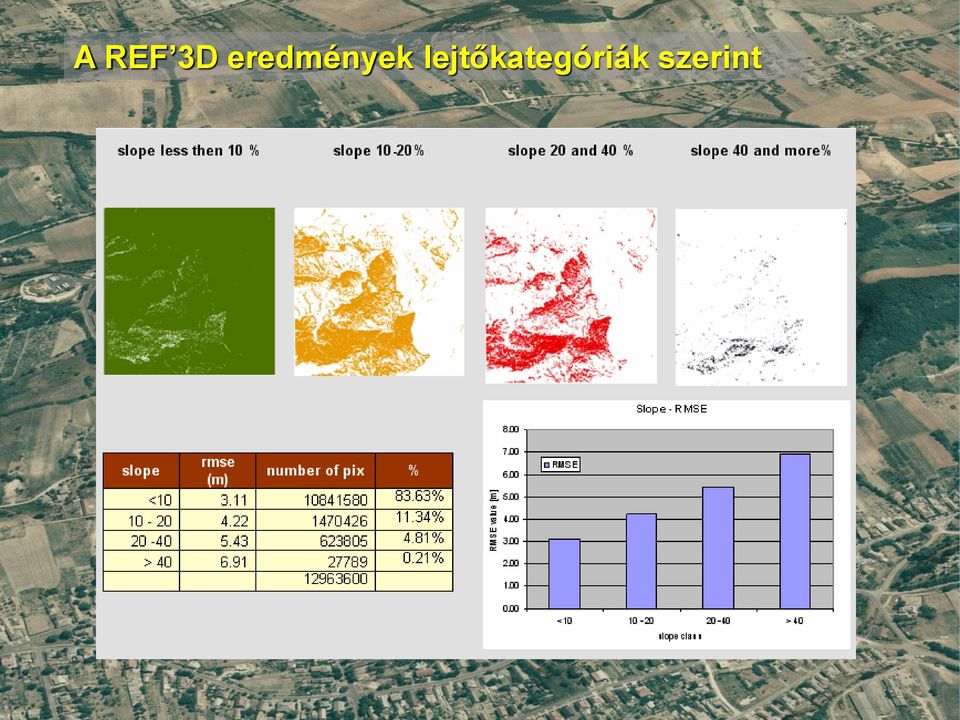

11 A REF 3D eredmények lejtőkategóriák szerint

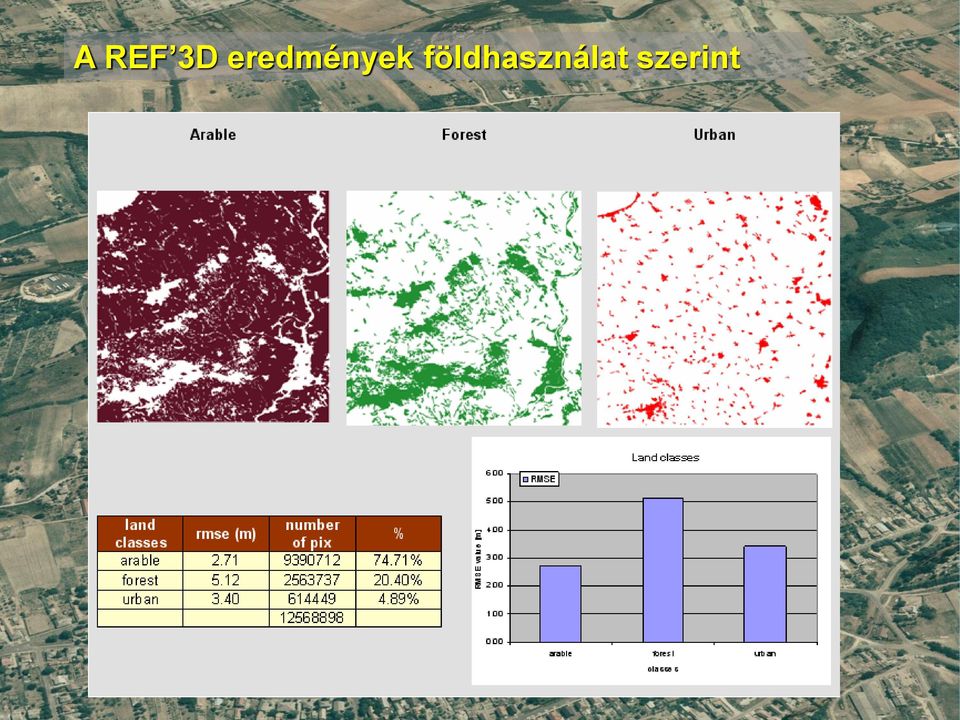

12 A REF 3D eredmények földhasználat szerint

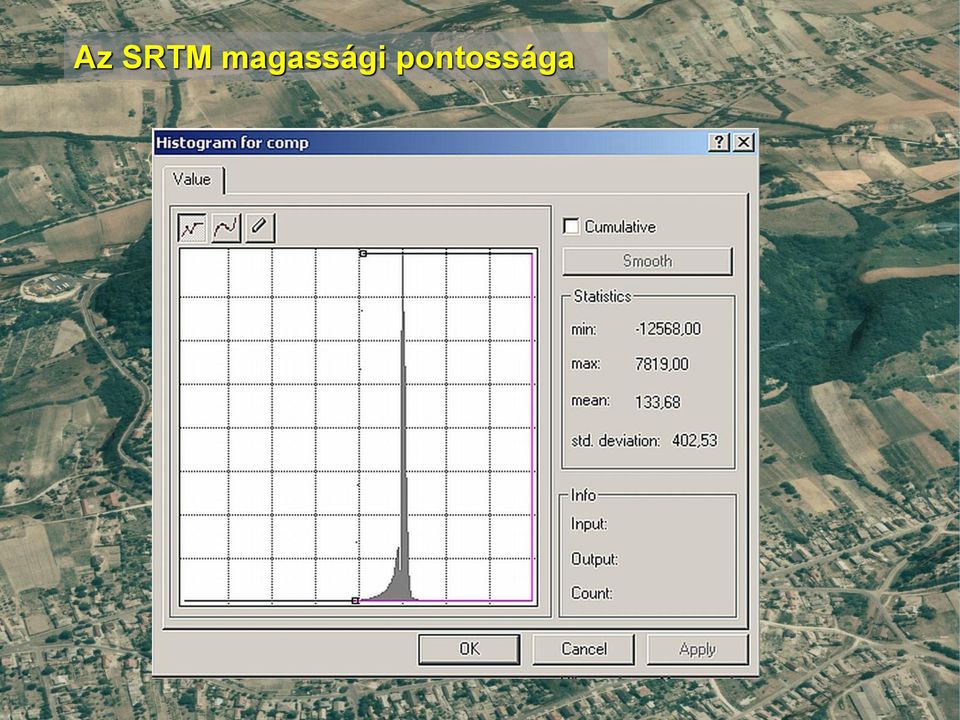

13 Az SRTM magassági pontossága

14 Eger magassági intervallum térképe (VINGIS)

15 Eger lejtőkategória térképe (VINGIS)

16 Eger kitettség térképe (VINGIS)

17 Digitális ortofotó és termőföld minőségi osztályok (KÜVET NKP. Kht + MADOP 2005 FÖMI)

18 Termőföld minőségi osztályok és lejtőkategóriák (KÜVET NKP. Kht + HUNDEM-5 FÖMI)

19 Termőföld minőségi osztályok és kitettség (KÜVET NKP. Kht + HUNDEM-5 FÖMI)

20 Összefoglalás A HUNDEM-5 adatbázis eredményei azt mutatják, hogy szűk keretből világszínvonalú terméket sikerült létrehozni A FÖMI-ben folyó fejlesztések megteremtik a lehetőségét a szélesebb körű nyilvánosság elérésének (WEB-es szolgáltatások) A szélesebb körű nyilvánosság a HUNDEM-5 adatbázis még szélesebb felhasználási lehetőségét biztosítja Az adatbázis rendszeres frissítése a légifényképező repülések segítségével biztosítja az adatok minőségét A földrészlet szintű magassági- és az azokból levezetett információk (és mindezek ortofotóval kombinálva) nagymértékben elősegítik a földértékelés, földminősítés végrehajtását

felhasználási lehetőségét biztosítja Az adatbázis rendszeres frissítése a légifényképező repülések segítségével biztosítja az adatok minőségét A földrészlet

21 Pannonhalma Köszönjük figyelmüket
