1 Tervezési célú geodéziai feladatok és az állami térképi adatbázisok kapcsolata, azok felhasználhatósága III. rész Herczeg Ferenc Székesfehérvár, szeptember 16.

2 HATÁLYON KÍVÜLI UTASÍTÁSOK száma típusa hatályos hatályon kívül helyezve megnevezése 113/1963/T.10./ ÁFTH utasítás augusztus 1-től július 1-től (F.1.) A községek belterülete felmérésének végrehajtására 209/1962/T.9./ÁFTH utasítás június 1-től jlius 1-től (F.1.) A belterületek és zártkertek kataszteri térképeinek felújítására 118/1961/T.17./ÁFTH jlius 1-től (F.1.) A külterületek kataszteri térképfelújítás végrehajtására 1208/1966/T.14./ÁFTH utasítás augusztus 15-től július 1-től (F.1.) 610/1966/T.8./ÁFTH útmutató április 9-től július 1-től (F.1.) 610/1/1966/T.14./ ÁFTH útmutató augusztus 10-től július 1-től (F.1.) 508/1965/T.6./ÁFTH utasítás /1962/T.20./ ÁFTH utasítás január 1-től jlius 1-től (F.1.) F.3. (64431/1975 MÉM OFTH) szabályzat január 1-től augusztus 1-től (F.7.) F.1. (40837/1973 MÉM OFTH) szabályzat július 1-től augusztus 1-től (F.7.) október 20-tól (F.3.) korlátozza F.4. (48100/1978 MÉM OFTH) szabályzat október 1-től augusztus 1-től (F.7.) A belterületek és zártkertek kataszteri térképeinek fotogrammetriai eljárással történő felújítására és földnyilvántartási adatainak rendezésére A fotogrammetriai alapanyagok készítésére és felhasználására a nagyméretarányú térképezésben A fotogrammetriai alapanyagok készítésére és felhasználására a nagyméretarányú térképezésben című műszaki segédlet 4. -ának kiegészítésére /1953/T.49. ÁFTH utasítás "A szabatos felmérési utasítás" egyes rendelkezéseinek módosításáról A községek és városok külterülete felmérésének végrehajtására Az egységes országos térképrendszer földmérési alaptérképeinek készítésére A földmérési alaptérképek készítésére A régi vetületi rendszerben újfelméréssel készült földmérési alaptérképeknek az egységes országos térképrendszerbe történő átdolgozására 71900/1985 MÉM FTH útmutató szeptember 20-tól F.7. (47460/1983 MÉM OFTH) szabályzat augusztus 1-től 47764/1983 OFTH útmutató szeptember 20-tól (71900/1985 MÉM FTH) Útmutató az EOTR földmérési alaptérkép készítésének és az ingatlan-nyilvántartás átalakításának komplex végrehajtásár Az egységes országos térképrendszer földmérési alaptérképeinek készítésére Az egységes országos térképrendszerrel kapcsolatos egyes feladatok végrehajtásához

3 A 113/1/1957 (T.19.) ÁFTH számú utasítás A községek belterülete felmérésének végrehajtására A C D E F G H Térkép méretaránya 100 m 200 m 300 m 400 m 500 m 600 m 1. 1: cm 95 cm 100 cm 105 cm 110 cm 115 cm 2. 1: cm 131 cm 136 cm 141 cm 146 cm 151 cm

4 A 118/1961 (T.17.) ÁFTH számú utasítás A külterületek kataszteri térképfelújítás végrehajtására A C D E F I. rendű részletpont II. rendű részletpont III. rendű részletpont IV. rendű részletpont méter alatt 1,25 m 1,50 m 2,5 m 3,5 m méter 1,50 m 2,0 m 3,0 m 4,0 m méter felett 1,75 m 2,5 m 3,5 m 4,5 m

5 A 209/1962 (T.9.) ÁFTH számú utasítás A belterületek és zártkertek kataszteri térképeinek felújítására A B C D E A térkép méretaránya I. rendű részletpont (eltérés cm) II. rendű részletpont (eltérés cm) III. rendű részletpont (eltérés cm) 1:2000 és 1:1000 a földrészlet utcafront (méteres térkép) felöli oldalán 1,0d 1,5d -- a földrészlet farmezsgyéjén 1,5d 2,0d 2,5d 1:2880 és 1:1440 a földrészlet utcafront (öles térkép) felöli oldalán 2,0d 3,0d 4,0d a földrészlet farmezsgyéjén 3,0d 4,0d 5,0d térkép méretaránya 1:2000 és 1:2880 méretaránynál 1:1000 és 1:1440 méretaránynál A földrészlet szélessége méterben cm 50 cm 60 cm 70 cm 80 cm 90 cm 100 cm 20 cm 25 cm 30 cm 35 cm 40 cm 45 cm 50 cm

6 225/1962 (T.20.) ÁFTH számú utasítás A községek és városok külterülete felmérésének végrehajtására Elsőrendű Másodrendű térkép méretaránya :4000 1,0 m 1,1 m 1,2 m 1,4 m 1,5 m 1,6 m 1:2000 0,5 m 0,7 m 0,8 m 0,7 m 0,9 m 1,0 m

7 utasítás szerinti felmérés

8 földrészlet (db) terület (ha) utasítás szerinti felmérés es felmérések hektárban es földrészlet db belter külterület zártkert Adatsor belter külterület zártkert Adatsor

9 utasítás szerinti felmérés

10 utasítás szerinti felmérés

11 utasítás szerinti felmérés

12 utasítás szerinti felmérés

13 utasítás szerinti felmérés

14 Nemzeti Kataszteri Program

15 BEVET (2005)

16 BEVET szkennelés

17 BEVET transzformáció

18 BEVET csatlakozások

19 BEVET vektorizálás

20 KÜVET (2002) Útmutató a külterületi ingatlan-nyilvántartási térképek vektoros feldolgozásához

21 KÜVET transzformáció A szkennelésre történő előírások ugyan azok mint a BEVET esetében Az EOV rendszerben levő szelvények transzformálása megfelelő, ha a transzformálás után a maradék ponthiba nem haladja meg a: mért őrkereszteken a térképi 0,2 mm-t, illetve a nem mért őrkereszteken a térképi 0,25 mm-t. A nem EOV rendszerű állományok transzformációja megfelelő, ha a transzformálás után a maradék ponthiba nem haladja meg a: a mért őrkereszteken a térképi 0,25 mm-t, illetve a nem mért őrkereszteken a térképi 0,3 mm-t.

22 KÜVET csatlakozások Az illesztésnek két alap esete a következő: a digitalizált vonal töréspontban csatlakozik a meglévő állományhoz és az eltérés nem lépi túl a térképi 0.35 mm-t, akkor a digitalizált állomány megfelelő töréspontját pontosan illeszteni kell a meglévő állomány megfelelő töréspontjához (ha az eltérés meghaladja a térképi 0.35 mm-t, akkor a földhivatal véleményét ki kell kérni az eltérés rendezésére); a digitalizált vonal nem töréspontban csatlakozik a meglévő állományhoz hanem keresztezi azt, akkor a digitalizált vonalat rá kell metszeni a meglévő vonalra.

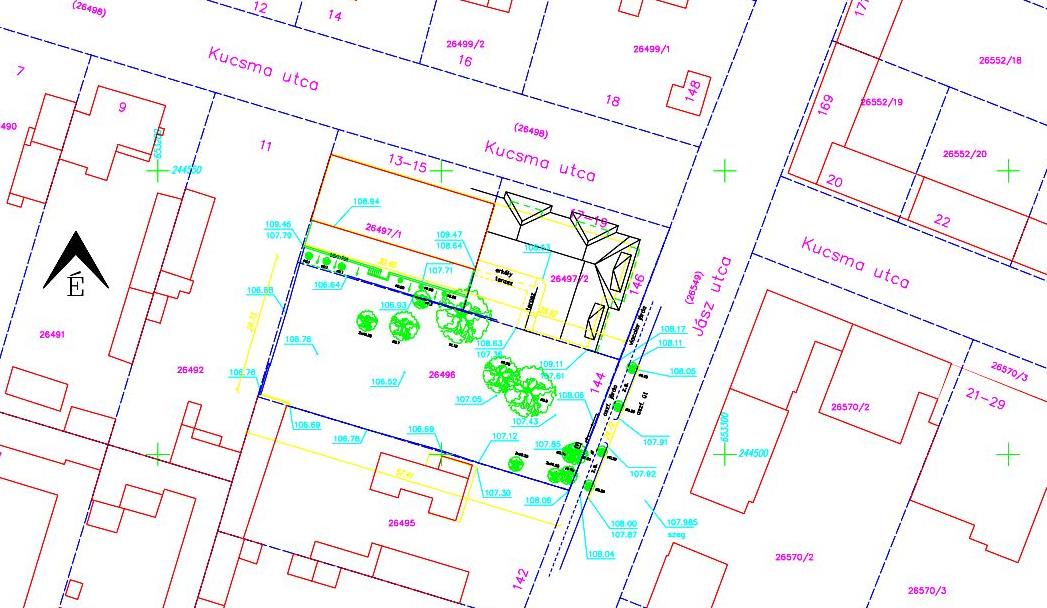

23 Csatlakozás

24 Közigazgatási határok

25 Közigazgatási határok

26 Közigazgatási határok

27 DAT (2005) DAT szabályzat Digitális alaptérképek tervezése, előállítása, felújítása, adatcsere formátuma, dokumentálása, ellenőrzése, minőségellenőrzése, hitelesítése és állami átvétele

28 DAT újfelmérés

29 Tűrési osztályok T1 BELTERÜLETEK T11 digitális új felméréssel és térképfelújítással történő térképkészítés, valamint digitális átalakításhoz végzett kiegészítő terepi felmérések esetén T12 térképdigitalizálással és a DAT bevezetése előtti időből származó adatok átvételével és bedolgozásával történő térképkészítés esetén T2 KÜLTERÜLETEK T21 digitális új felméréssel és térképfelújítással történő térképkészítés, valamint digitális átalakításhoz végzett kiegészítő terepi felmérések esetén T22 térképdigitalizálással és a DAT bevezetése előtti időből származó adatok átvételével és bedolgozásával történő térképkészítés esetén

30 Geometriai adatok minőségi előírásai R1: A közigazgatási egységek és alegységek jellegzetes határpontjai, valamint a belterületi földrészletek közterülettel érintkező valamennyi határpontja. Ezeket állandó módon, szabatosan kell megjelölni. Az ebbe a rendbe tartozó részletpontok azonosíthatóságát a 4. táblázat R1 sora szerinti középhibával kell biztosítani. R2: A közigazgatási egységek és alegységek, valamint a belterületi földrészletek előbb fel nem sorolt határpontjai, a külterületi földrészletek állandó módon megjelölt határpontjai, továbbá az épületeknek, építményeknek és a vezetékek felszíni létesítményeinek a jelen rendűség szerint azonosítható töréspontjai. Az azonosíthatóságot a 4. táblázat R2 sora szerinti középhibával kell biztosítani. R3: A külterületi földrészletek előzőekben fel nem sorolt határpontjai, az épületeknek, építményeknek és a vezetékek felszíni létesítményeinek minden további töréspontja, valamint a közlekedési és vízügyi létesítményeknek, függőpályáknak és műtárgyaiknak a jelen rendűség szerint azonosítható töréspontjai. A részletpontok azonosíthatóságát a 4. táblázat R3 sora szerinti középhibával kell biztosítani. R4: Azon részletpontok mindegyike, amelyek az előző három rendbe nem sorolhatók be és nem tartoznak az R5 rendbe. Ilyenek például a melléképületek sarokpontjai, alrészlethatárok pontjai és a különféle létesítmények előző rendűségekbe nem sorolható töréspontjai (pl. árok, töltés). A részletpontok azonosíthatósága a 4. táblázat R4 sora szerint alakul. R5: A termőföld-minőségi osztályok határának pontjai, térségi jellegű területek határpontjai és a geokód pontok. Az azonosíthatóság ± 2 m, független a tűrési osztályoktól.

31 A megengedett középhiba Belterület T1 T11 digitális újfelmérés (cm) T12 digitális átalakítás (cm) R1 R2 R3 R4 R1 R2 R3 R4 R R R R Külterület T2 T21 digitális újfelmérés (cm) T22 digitális átalakítás (cm) R1 R2 R3 R4 R1 R2 R3 R4 R R R R

32 METAADATOK Az ingatlan-nyilvántartási célú földmérési és térképészeti tevékenység részletes szabályairól szóló 25/2013. (IV. 16.) VM rendelet Földmérési célú adatszolgáltatás esetén metaadatokat szöveges kiterjesztésű (meta.txt) fájlban kell az adatszolgáltatónak szolgáltatnia a) az adatkészlet elnevezése; b) az adatkészlet aktualitása; c) az eredeti adatkészlet forrása: d) az eredeti adatforrás vetületi rendszere; e) az eredeti adatforrás méretaránya; f) adattípus (vektoros, raszteres); g) szolgáltatási formátum; h) az adatszolgáltató neve; i) az adatszolgáltató címe; j) az adatszolgáltató internetes elérhetősége és elektronikus levélcíme; k) kulcsszavak; l) felhasználási korlátozások; m) az átadott adatállomány nyelve;

33 HIBAHALMOZÓDÁSOK 1. Eredeti felmérés megengedett hibahatára 2. Transzformáció megengedett hibahatára 3. Digitalizálás megengedett hibahatára Hibatípus Belterület /1/1957 (T.19.) ÁFTH 126 cm (1:2880 és 100 méteren) 2. 3x0,30 mm (mért őrkereszteken) cm (R1 minőségi osztály)

34 KÖSZÖNÖM A FIGYELMÜKET
