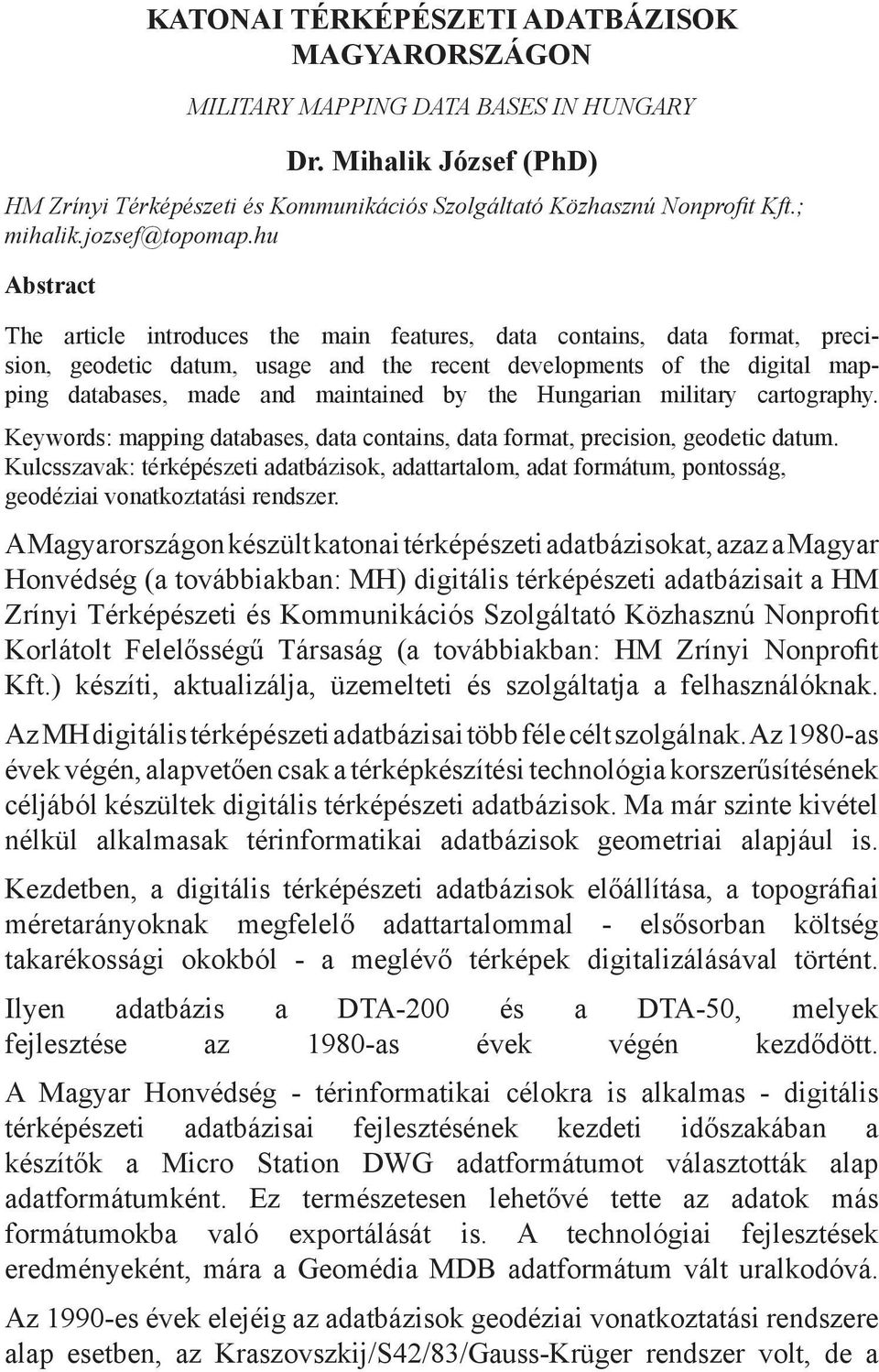

1 KATONAI TÉRKÉPÉSZETI ADATBÁZISOK MAGYARORSZÁGON MILITARY MAPPING DATA BASES IN HUNGARY Dr. Mihalik József (PhD) HM Zrínyi Térképészeti és Kommunikációs Szolgáltató Közhasznú Nonprofit Kft.; Abstract The article introduces the main features, data contains, data format, precision, geodetic datum, usage and the recent developments of the digital mapping databases, made and maintained by the Hungarian military cartography. Keywords: mapping databases, data contains, data format, precision, geodetic datum. Kulcsszavak: térképészeti adatbázisok, adattartalom, adat formátum, pontosság, geodéziai vonatkoztatási rendszer. A Magyarországon készült katonai térképészeti adatbázisokat, azaz a Magyar Honvédség (a továbbiakban: MH) digitális térképészeti adatbázisait a HM Zrínyi Térképészeti és Kommunikációs Szolgáltató Közhasznú Nonprofit Korlátolt Felelősségű Társaság (a továbbiakban: HM Zrínyi Nonprofit Kft.) készíti, aktualizálja, üzemelteti és szolgáltatja a felhasználóknak. Az MH digitális térképészeti adatbázisai több féle célt szolgálnak. Az 1980-as évek végén, alapvetően csak a térképkészítési technológia korszerűsítésének céljából készültek digitális térképészeti adatbázisok. Ma már szinte kivétel nélkül alkalmasak térinformatikai adatbázisok geometriai alapjául is. Kezdetben, a digitális térképészeti adatbázisok előállítása, a topográfiai méretarányoknak megfelelő adattartalommal - elsősorban költség takarékossági okokból - a meglévő térképek digitalizálásával történt. Ilyen adatbázis a DTA-200 és a DTA-50, melyek fejlesztése az 1980-as évek végén kezdődött. A Magyar Honvédség - térinformatikai célokra is alkalmas - digitális térképészeti adatbázisai fejlesztésének kezdeti időszakában a készítők a Micro Station DWG adatformátumot választották alap adatformátumként. Ez természetesen lehetővé tette az adatok más formátumokba való exportálását is. A technológiai fejlesztések eredményeként, mára a Geomédia MDB adatformátum vált uralkodóvá. Az 1990-es évek elejéig az adatbázisok geodéziai vonatkoztatási rendszere alap esetben, az Kraszovszkij/S42/83/Gauss-Krüger rendszer volt, de a

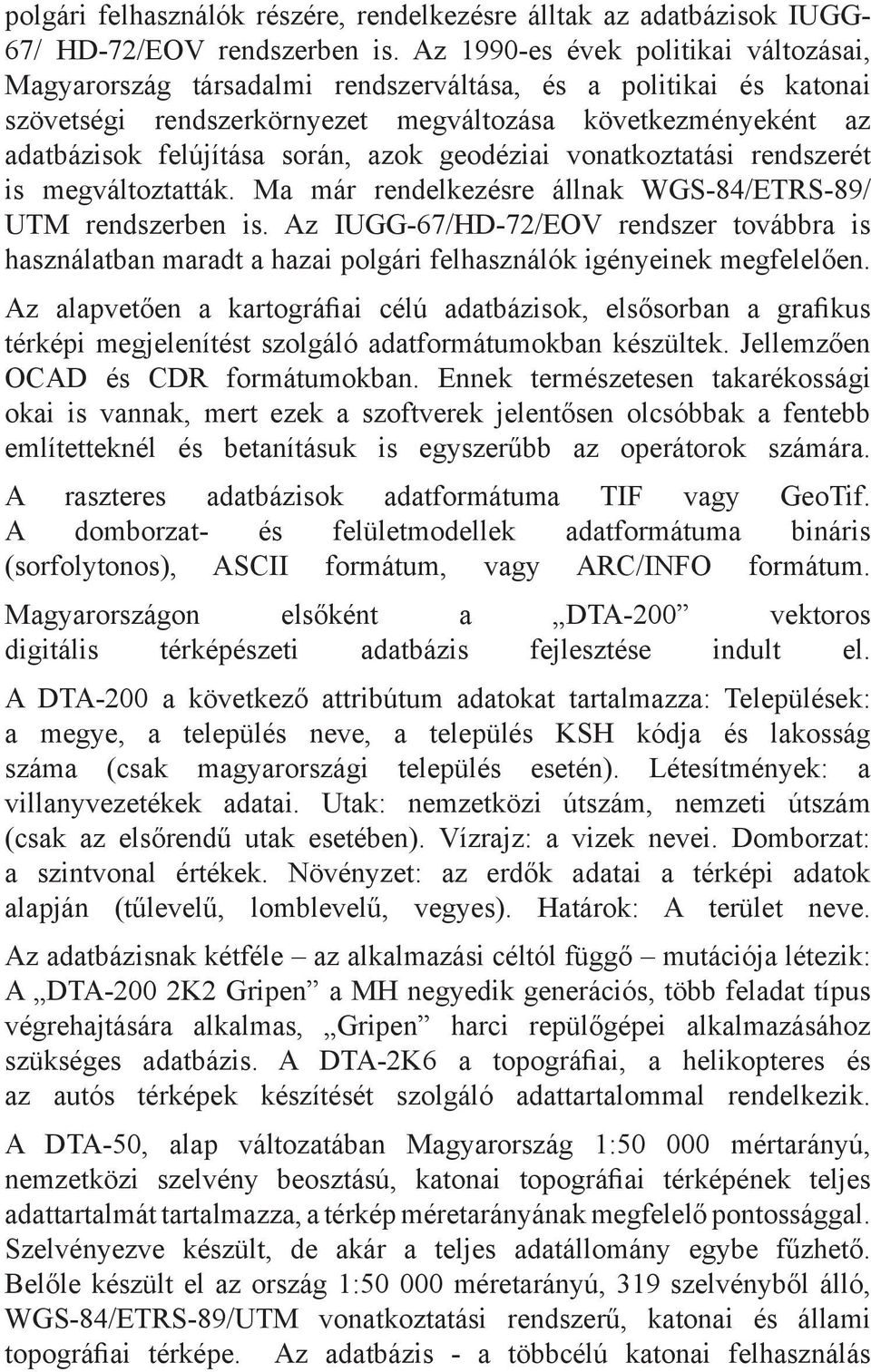

2 polgári felhasználók részére, rendelkezésre álltak az adatbázisok IUGG- 67/ HD-72/EOV rendszerben is. Az 1990-es évek politikai változásai, Magyarország társadalmi rendszerváltása, és a politikai és katonai szövetségi rendszerkörnyezet megváltozása következményeként az adatbázisok felújítása során, azok geodéziai vonatkoztatási rendszerét is megváltoztatták. Ma már rendelkezésre állnak WGS-84/ETRS-89/ UTM rendszerben is. Az IUGG-67/HD-72/EOV rendszer továbbra is használatban maradt a hazai polgári felhasználók igényeinek megfelelően. Az alapvetően a kartográfiai célú adatbázisok, elsősorban a grafikus térképi megjelenítést szolgáló adatformátumokban készültek. Jellemzően OCAD és CDR formátumokban. Ennek természetesen takarékossági okai is vannak, mert ezek a szoftverek jelentősen olcsóbbak a fentebb említetteknél és betanításuk is egyszerűbb az operátorok számára. A raszteres adatbázisok adatformátuma TIF vagy GeoTif. A domborzat- és felületmodellek adatformátuma bináris (sorfolytonos), ASCII formátum, vagy ARC/INFO formátum. Magyarországon elsőként a DTA-200 vektoros digitális térképészeti adatbázis fejlesztése indult el. A DTA-200 a következő attribútum adatokat tartalmazza: Települések: a megye, a település neve, a település KSH kódja és lakosság száma (csak magyarországi település esetén). Létesítmények: a villanyvezetékek adatai. Utak: nemzetközi útszám, nemzeti útszám (csak az elsőrendű utak esetében). Vízrajz: a vizek nevei. Domborzat: a szintvonal értékek. Növényzet: az erdők adatai a térképi adatok alapján (tűlevelű, lomblevelű, vegyes). Határok: A terület neve. Az adatbázisnak kétféle az alkalmazási céltól függő mutációja létezik: A DTA-200 2K2 Gripen a MH negyedik generációs, több feladat típus végrehajtására alkalmas, Gripen harci repülőgépei alkalmazásához szükséges adatbázis. A DTA-2K6 a topográfiai, a helikopteres és az autós térképek készítését szolgáló adattartalommal rendelkezik. A DTA-50, alap változatában Magyarország 1: mértarányú, nemzetközi szelvény beosztású, katonai topográfiai térképének teljes adattartalmát tartalmazza, a térkép méretarányának megfelelő pontossággal. Szelvényezve készült, de akár a teljes adatállomány egybe fűzhető. Belőle készült el az ország 1: méretarányú, 319 szelvényből álló, WGS-84/ETRS-89/UTM vonatkoztatási rendszerű, katonai és állami topográfiai térképe. Az adatbázis - a többcélú katonai felhasználás

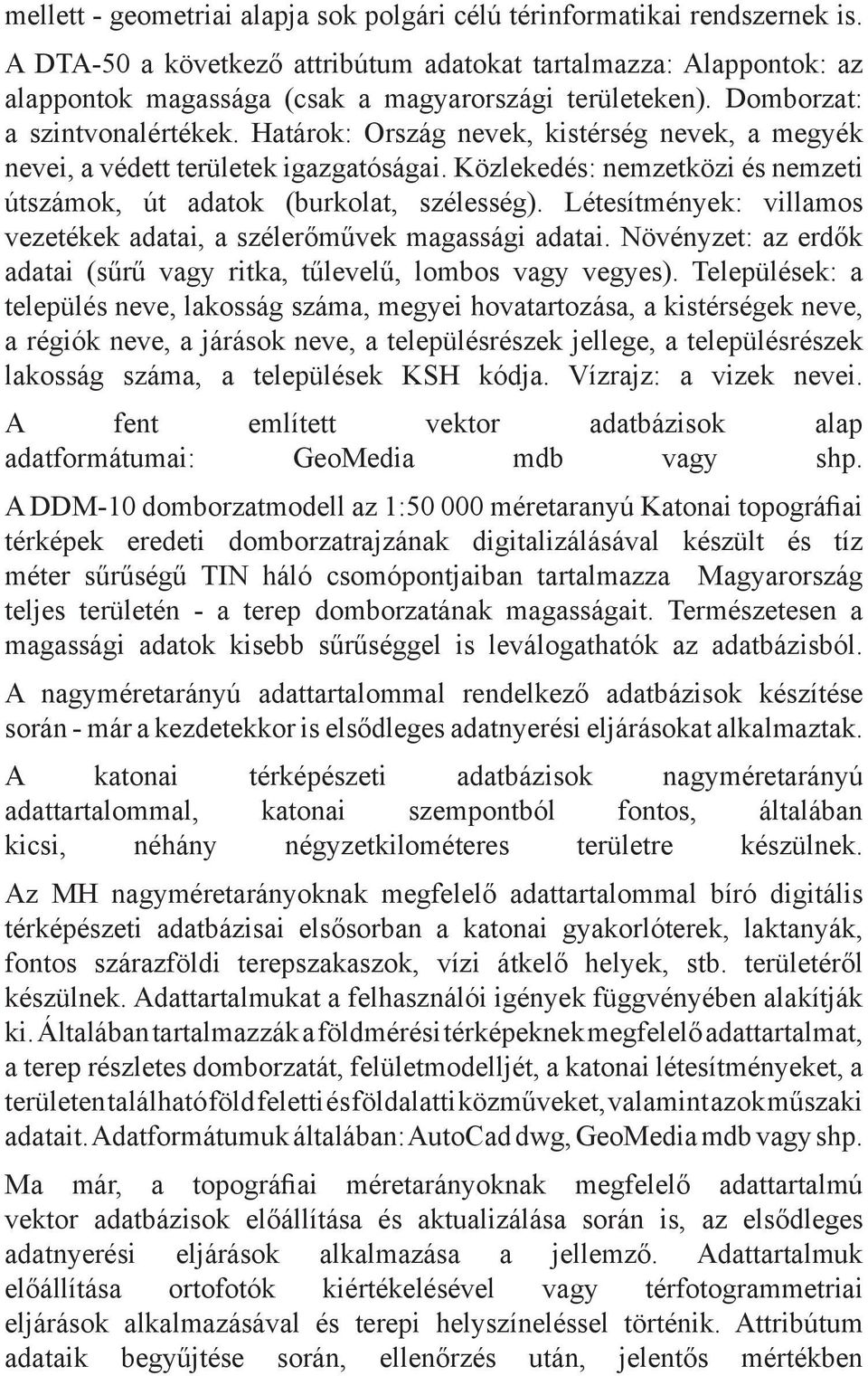

3 mellett - geometriai alapja sok polgári célú térinformatikai rendszernek is. A DTA-50 a következő attribútum adatokat tartalmazza: Alappontok: az alappontok magassága (csak a magyarországi területeken). Domborzat: a szintvonalértékek. Határok: Ország nevek, kistérség nevek, a megyék nevei, a védett területek igazgatóságai. Közlekedés: nemzetközi és nemzeti útszámok, út adatok (burkolat, szélesség). Létesítmények: villamos vezetékek adatai, a szélerőművek magassági adatai. Növényzet: az erdők adatai (sűrű vagy ritka, tűlevelű, lombos vagy vegyes). Települések: a település neve, lakosság száma, megyei hovatartozása, a kistérségek neve, a régiók neve, a járások neve, a településrészek jellege, a településrészek lakosság száma, a települések KSH kódja. Vízrajz: a vizek nevei. A fent említett vektor adatbázisok alap adatformátumai: GeoMedia mdb vagy shp. A DDM-10 domborzatmodell az 1: méretaranyú Katonai topográfiai térképek eredeti domborzatrajzának digitalizálásával készült és tíz méter sűrűségű TIN háló csomópontjaiban tartalmazza Magyarország teljes területén - a terep domborzatának magasságait. Természetesen a magassági adatok kisebb sűrűséggel is leválogathatók az adatbázisból. A nagyméretarányú adattartalommal rendelkező adatbázisok készítése során - már a kezdetekkor is elsődleges adatnyerési eljárásokat alkalmaztak. A katonai térképészeti adatbázisok nagyméretarányú adattartalommal, katonai szempontból fontos, általában kicsi, néhány négyzetkilométeres területre készülnek. Az MH nagyméretarányoknak megfelelő adattartalommal bíró digitális térképészeti adatbázisai elsősorban a katonai gyakorlóterek, laktanyák, fontos szárazföldi terepszakaszok, vízi átkelő helyek, stb. területéről készülnek. Adattartalmukat a felhasználói igények függvényében alakítják ki. Általában tartalmazzák a földmérési térképeknek megfelelő adattartalmat, a terep részletes domborzatát, felületmodelljét, a katonai létesítményeket, a területen található föld feletti és földalatti közműveket, valamint azok műszaki adatait. Adatformátumuk általában: AutoCad dwg, GeoMedia mdb vagy shp. Ma már, a topográfiai méretarányoknak megfelelő adattartalmú vektor adatbázisok előállítása és aktualizálása során is, az elsődleges adatnyerési eljárások alkalmazása a jellemző. Adattartalmuk előállítása ortofotók kiértékelésével vagy térfotogrammetriai eljárások alkalmazásával és terepi helyszíneléssel történik. Attribútum adataik begyűjtése során, ellenőrzés után, jelentős mértékben

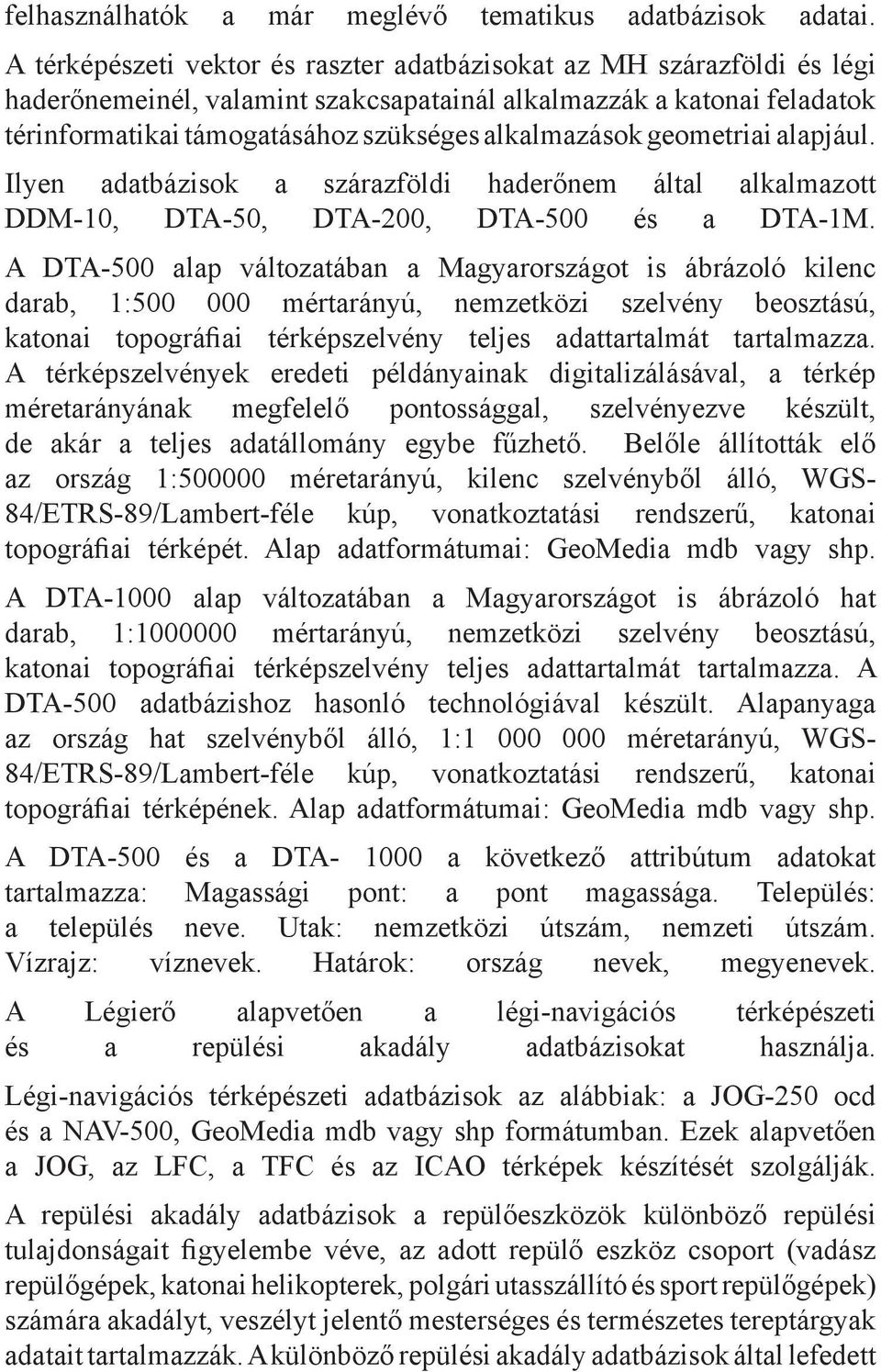

4 felhasználhatók a már meglévő tematikus adatbázisok adatai. A térképészeti vektor és raszter adatbázisokat az MH szárazföldi és légi haderőnemeinél, valamint szakcsapatainál alkalmazzák a katonai feladatok térinformatikai támogatásához szükséges alkalmazások geometriai alapjául. Ilyen adatbázisok a szárazföldi haderőnem által alkalmazott DDM-10, DTA-50, DTA-200, DTA-500 és a DTA-1M. A DTA-500 alap változatában a Magyarországot is ábrázoló kilenc darab, 1: mértarányú, nemzetközi szelvény beosztású, katonai topográfiai térképszelvény teljes adattartalmát tartalmazza. A térképszelvények eredeti példányainak digitalizálásával, a térkép méretarányának megfelelő pontossággal, szelvényezve készült, de akár a teljes adatállomány egybe fűzhető. Belőle állították elő az ország 1: méretarányú, kilenc szelvényből álló, WGS- 84/ETRS-89/Lambert-féle kúp, vonatkoztatási rendszerű, katonai topográfiai térképét. Alap adatformátumai: GeoMedia mdb vagy shp. A DTA-1000 alap változatában a Magyarországot is ábrázoló hat darab, 1: mértarányú, nemzetközi szelvény beosztású, katonai topográfiai térképszelvény teljes adattartalmát tartalmazza. A DTA-500 adatbázishoz hasonló technológiával készült. Alapanyaga az ország hat szelvényből álló, 1: méretarányú, WGS- 84/ETRS-89/Lambert-féle kúp, vonatkoztatási rendszerű, katonai topográfiai térképének. Alap adatformátumai: GeoMedia mdb vagy shp. A DTA-500 és a DTA a következő attribútum adatokat tartalmazza: Magassági pont: a pont magassága. Település: a település neve. Utak: nemzetközi útszám, nemzeti útszám. Vízrajz: víznevek. Határok: ország nevek, megyenevek. A Légierő alapvetően a légi-navigációs térképészeti és a repülési akadály adatbázisokat használja. Légi-navigációs térképészeti adatbázisok az alábbiak: a JOG-250 ocd és a NAV-500, GeoMedia mdb vagy shp formátumban. Ezek alapvetően a JOG, az LFC, a TFC és az ICAO térképek készítését szolgálják. A repülési akadály adatbázisok a repülőeszközök különböző repülési tulajdonságait figyelembe véve, az adott repülő eszköz csoport (vadász repülőgépek, katonai helikopterek, polgári utasszállító és sport repülőgépek) számára akadályt, veszélyt jelentő mesterséges és természetes tereptárgyak adatait tartalmazzák. A különböző repülési akadály adatbázisok által lefedett

5 területek kiterjedése a végrehajtandó repülési feladatok jellegétől függ. Az MH jelenleg a következő repülési akadály adatbázisokkal rendelkezik: A REP-60 adatbázis Magyarország teljes területén - államhatárának vonaláig - tartalmazza a helyi átlagos terepszinthez viszonyítva 60 méter magas, vagy annál magasabb tereptárgyak helyzetét, abszolút és relatív magasságát, jellegét és a hozzájuk tartozó az ICAO Annex 15 szabványban meghatározott egyéb adatot. Tartalmazza továbbá minden olyan földrészlet helyrajzi számát, melyen a helyi átlagos terepszinthez viszonyítva, legalább 60 méter magas tereptárgy található. Az Annex 15 adatbázis Magyarország teljes területén - államhatárának vonaláig - tartalmazza a helyi átlagos terepszinthez viszonyítva 100 méter magas, vagy annál magasabb tereptárgyak helyzetét, abszolút és relatív magasságát, jellegét és a hozzájuk tartozó az ICAO Annex 15 szabványban meghatározott egyéb adatot. Tartalmazza továbbá minden olyan földrészlet helyrajzi számát, melyen a helyi átlagos terepszinthez viszonyítva, legalább 100 méter magas tereptárgy található. A REP-25 adatbázis a katonai repülőterek vonatkoztatási pontjainak 10 kilométer sugarú környezetében és a Magyar Honvédség Légi Gyakorlóterének teljes területére vonatkozóan tartalmazza a helyi átlagos terepszinthez viszonyítva 25 méter magas, vagy annál magasabb tereptárgyak helyzetét, abszolút és relatív magasságát, jellegét és a hozzájuk tartozó az ICAO Annex 15 szabványban meghatározott egyéb adatot. Tartalmazza továbbá a fent említett területekre vonatkozóan, minden olyan földrészlet helyrajzi számát, melyen a helyi átlagos terepszinthez viszonyítva, legalább 25 méter magas tereptárgy található. A nagy és közepes méretarányoknak megfelelő adattartalommal bíró adatbázisokat alapvetően a szárazföldi haderőnem, a hadihajós folyami flottilla és az MH szakcsapatai alkalmazzák. A kisméretarányoknak megfelelő adattartalommal készített katonai adatbázisokat alapvetően a légierő alkalmazza. Az előzőekben ismertetett vektor adatbázisokból készített térképek georeferált digitális raszter állományként is megjeleníthetők. Ez a megjelenési formája az úgynevezett RTA adatbázisoknak. Nemzetközi együttműködésben jelenleg a magyar katonai térképészet a Többnemzetiségű Térinformatikai Programban (MGCP) vesz részt. Az együttműködő országok célja egy közepes méretaránynak (1: vagy alapanyag függvényében 1: ) megfelelő adattartalmú és geometriai pontosságú, globális kiterjedésű,

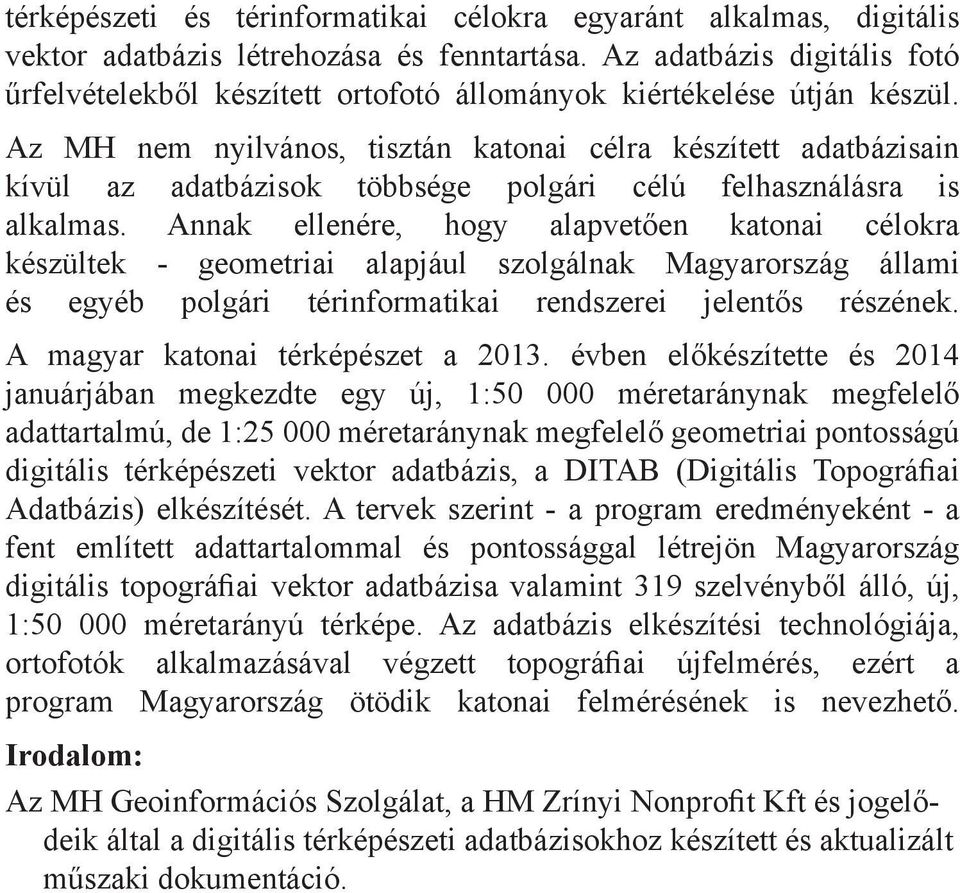

6 térképészeti és térinformatikai célokra egyaránt alkalmas, digitális vektor adatbázis létrehozása és fenntartása. Az adatbázis digitális fotó űrfelvételekből készített ortofotó állományok kiértékelése útján készül. Az MH nem nyilvános, tisztán katonai célra készített adatbázisain kívül az adatbázisok többsége polgári célú felhasználásra is alkalmas. Annak ellenére, hogy alapvetően katonai célokra készültek - geometriai alapjául szolgálnak Magyarország állami és egyéb polgári térinformatikai rendszerei jelentős részének. A magyar katonai térképészet a évben előkészítette és 2014 januárjában megkezdte egy új, 1: méretaránynak megfelelő adattartalmú, de 1: méretaránynak megfelelő geometriai pontosságú digitális térképészeti vektor adatbázis, a DITAB (Digitális Topográfiai Adatbázis) elkészítését. A tervek szerint - a program eredményeként - a fent említett adattartalommal és pontossággal létrejön Magyarország digitális topográfiai vektor adatbázisa valamint 319 szelvényből álló, új, 1: méretarányú térképe. Az adatbázis elkészítési technológiája, ortofotók alkalmazásával végzett topográfiai újfelmérés, ezért a program Magyarország ötödik katonai felmérésének is nevezhető. Irodalom: Az MH Geoinformációs Szolgálat, a HM Zrínyi Nonprofit Kft és jogelődeik által a digitális térképészeti adatbázisokhoz készített és aktualizált műszaki dokumentáció.
