1 Lézerszkenner alkalmazása a tervezési térkép készítésénél Geodézia az ingatlan-nyilvántartáson túl tapasztalatok és gondolatok November 30. Geodézia Földmérőmérnöki Szolgáltató Kft. Szekszárd Kunfalvi Péter

2 Fejlődés, korszerűsítés Technológiai fejlesztések, új útkeresések Új piaci igények Digitális fotogrammetria, nagytömegű téradatfelvétel 3D lézerszkennelés, földi távérzékelés, mobil térképezés 1

fotogrammetria, nagytömegű téradatfelvétel 3D

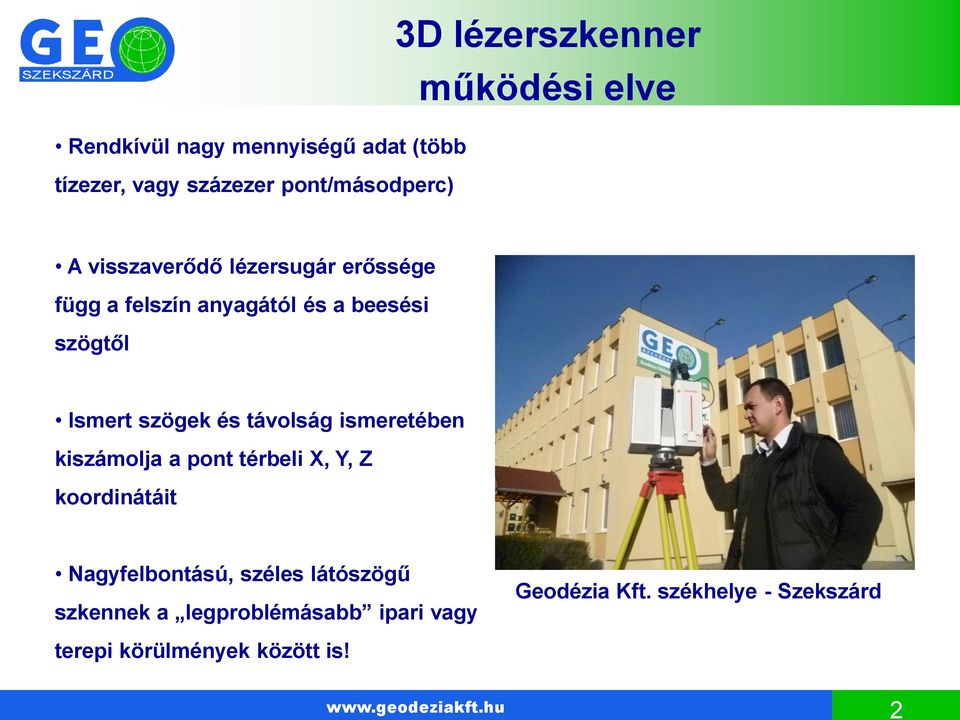

3 Rendkívül nagy mennyiségű adat (több tízezer, vagy százezer pont/másodperc) 3D lézerszkenner működési elve A visszaverődő lézersugár erőssége függ a felszín anyagától és a beesési szögtől Ismert szögek és távolság ismeretében kiszámolja a pont térbeli X, Y, Z koordinátáit Nagyfelbontású, széles látószögű szkennek a legproblémásabb ipari vagy Geodézia Kft. székhelye - Szekszárd terepi körülmények között is! 2

ismeretében kiszámolja a pont térbeli X, Y, Z koordinátáit Nagyfelbontású, széles látószögű szkennek a

4 3D lézerszkenner működési elve Akár egymillió pont másodpercenként Szkennelt pontok relatív pontossága 1-3mm 50m-ig Hatótávolság 187m Teljes látómező: 360 x 320 Színezett pontfelhő 3

pontossága 1-3mm 50m-ig Hatótávolság 187m Teljes

5 3D lézerszkenner technológia alkalmazási területei Erzsébet Nagy Szálloda - Paks 3 dimenzós modellek épületek külsejéről és belsejéről egyaránt Hatékonyabb,gyorsabb homlokzati felmérések Intenzitás Valós színinformációval ellátott pontfelhő Színezett pontfelhő 4

egyaránt Hatékonyabb,gyorsabb homlokzati felmérések Intenzitás Valós

6 3D lézerszkenner technológia alkalmazási területei Mérnökgeodéziai alkalmazások deformáció vizsgálat, mozgásvizsgálat Vonalas létesítmények autópályák, vasutak, villamos-, távközlési nyomvonalak felmérése és nyilvántartása Damjanich utca felüljáró - Szekszárd 5

létesítmények autópályák, vasutak, villamos-, távközlési nyomvonalak

7 3D lézerszkenner technológia alkalmazási területei Vonalas létesítmények nagyfeszültségű távvezetékek feltérképezése 120 kv távvezeték - Dunavecse 6

8 3D lézerszkenner technológia alkalmazási területei Sió zsilip - Bogyiszló 7

9 3D lézerszkenner technológia alkalmazási területei Ugyanazon objektum fotó, 3D pontfelhő és CAD változata A pontfelhő nincs színezve, mégis fotorealisztikus képet ad, ami önmagában is alkalmas a navigációra, objektum kezelésére 8

nincs színezve, mégis fotorealisztikus képet ad, ami

10 3D lézerszkenner technológia alkalmazási területei Terep és domborzat felmérés akár a helyszínen szintvonalas térkép készítése Földmunkáknál a mozgatandó talaj térfogatának kiszámolása Bányászat külszíni fejtése, bányaüregek modellezése, kitermelési kapacitások meghatározása Régészet, Műemlékek, Szobrok felmérése, nyilvántartása - Oktatás Szarvasbika szobor- Szálka 9

Bányászat külszíni fejtése, bányaüregek modellezése, kitermelési kapacitások meghatározása

11 3D lézerszkenner technológia alkalmazási területei Törvényszéki alkalmazások baleseti helyszínelés, bűnügyi helyszínek dokumentálása A helyszín legapróbb részletei is felmérésre kerülhetnek, színes fotorealisztikus környezetben Kapott eredmények virtuális 3Dben körüljárhatók, kiértékelés irodai környezetben zajlik 10

részletei is felmérésre kerülhetnek, színes fotorealisztikus környezetben Kapott

12 Megfelelő-e a technológia az átlagos vállalkozások által végzett munkák elvégzéséhez? 11

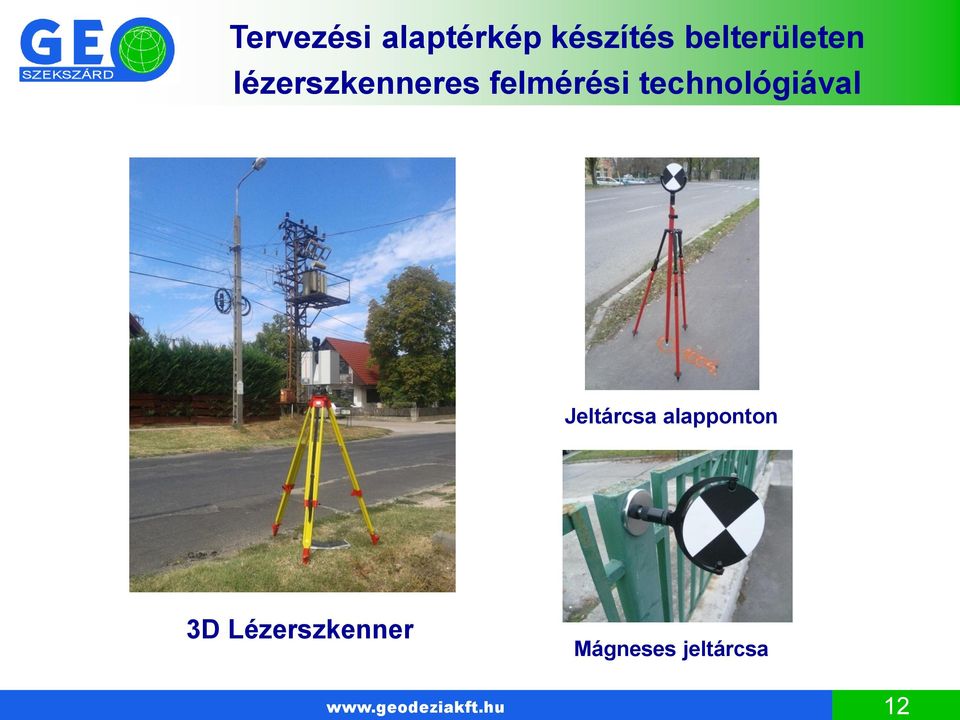

13 Jeltárcsa alapponton 3D Lézerszkenner Mágneses jeltárcsa 12

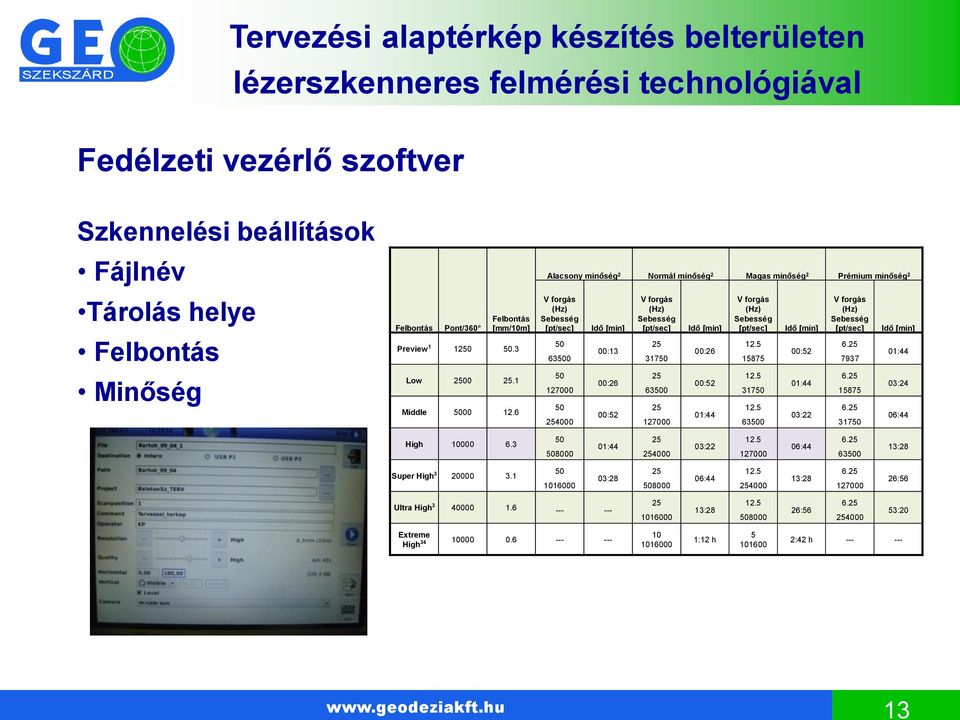

14 Fedélzeti vezérlő szoftver Szkennelési beállítások Fájlnév Tárolás helye Felbontás Minőség Felbontás Pont/360 Felbontás [mm/10m] Preview Low Middle Alacsony minőség 2 Normál minőség 2 Magas minőség 2 Prémium minőség 2 V forgás (Hz) Sebesség [pt/sec] Idő [min] 00:13 00:26 00:52 V forgás (Hz) Sebesség [pt/sec] Idő [min] 00:26 00:52 01:44 V forgás (Hz) Sebesség [pt/sec] Idő [min] 00:52 01:44 03:22 V forgás (Hz) Sebesség [pt/sec] Idő [min] 01:44 03:24 06:44 High : : : :28 Super High : : : :56 Ultra High : : :20 Extreme High :12 h :42 h

31750 25 63500 25 127000 Idő [min] 00:26 00:52 01:44 V forgás (Hz) Sebesség [pt/sec] 12.5 15875 12.5 31750 12.5 63500 Idő [min] 00:52 01:44 03:22 V forgás (Hz) Sebesség [pt/sec] 6.25 7937 6.

15 Kamera KIT Gyári opció Motorizált, szinkronizált, kalibrált, ipari kamera Panorámakép fotorealisztikus hatás A digitális képfelvételekből származó szín-információ rávetíthető a pontfelhőre, így a modell a pontos térbeli ábrázolás mellet fotorealisztikus hatással is rendelkezik! 14

szín-információ rávetíthető a pontfelhőre, így a modell a pontos térbeli

16 Fedélzeti vezérlő szoftver Szken-ek nézete 3D panoráma nézetben Kiterített 2D panoráma nézetben Normál nézet Nagyítási lehetőség Cimkék elhelyezése Távolságok mérése 15

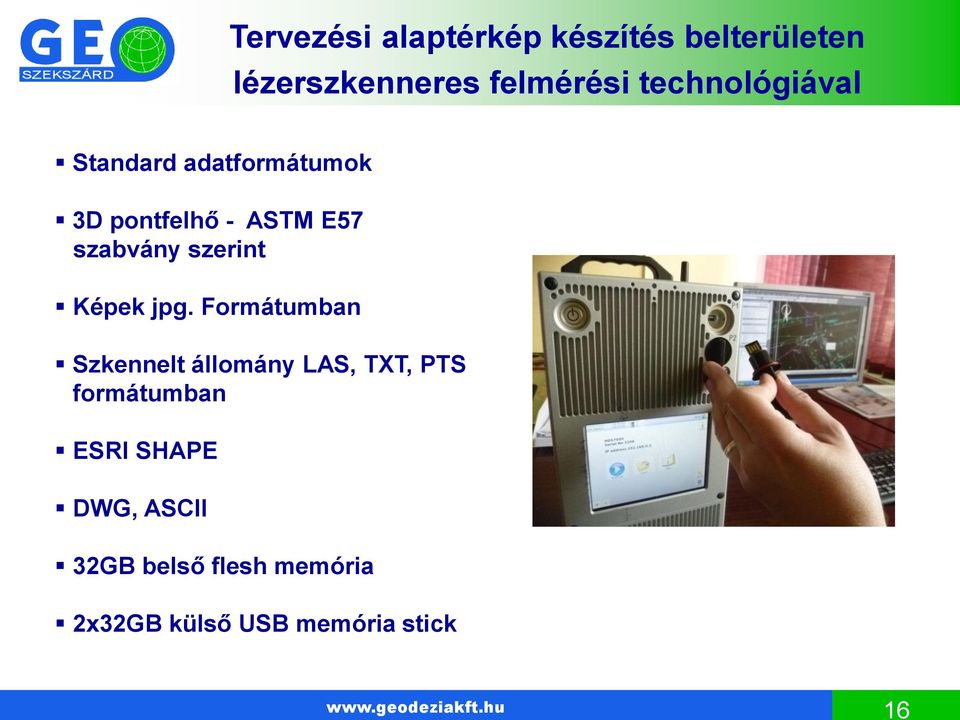

17 Standard adatformátumok 3D pontfelhő - ASTM E57 szabvány szerint Képek jpg. Formátumban Szkennelt állomány LAS, TXT, PTS formátumban ESRI SHAPE DWG, ASCII 32GB belső flesh memória 2x32GB külső USB memória stick 16

18 Z+F LaserControl: A pontfelhők fotorealisztikus (színes) megjelenítése Feldolgozó programok Leica Cyclone Mérési eredmények beolvasása Jeltárcsák felismertetése Pontfelhők összekapcsolása/egyesítése Eszközök a pontfelhők vektoros kiértékelésére Exportálás 17

beolvasása Jeltárcsák felismertetése Pontfelhők

19 Pontfelhő fotorealisztikus megjelenítése

20 Pontfelhő fotorealisztikus megjelenítése 2. síkba kiterített pontfelhő 3D nézet 19

21 Pontfelhők importálása Cyclone adatbázisba 20

22 Kitakarás 21

23 Pontfelhők összeillesztése Leica Cyclon segítségével 22

24 Egyesített pontfelhő Az összecsatolt pontfelhők színes és intenzitás képe a modelltérben 23

25 Felmérés kiértékelése 24

26 3D pontfelhő mellet egy fotogrammetriai modell is készül Extrém magas felbontás és minőség Széleskörű felhasználás, gyorsabb megtérülés 1-2 fő emberi erőforrás Mind a hardver, mind a szoftver a Geodézia Kft.-nél Vállalati háttér stabilitás, beruházás biztonsága 25

27 Köszönjük a Figyelmet! GEODÉZIA Kft. H-7100 Szekszárd, Keselyűsi út 9. Tel: / Fax: / info@geodeziakft.hu Web: Webáruházunk:
