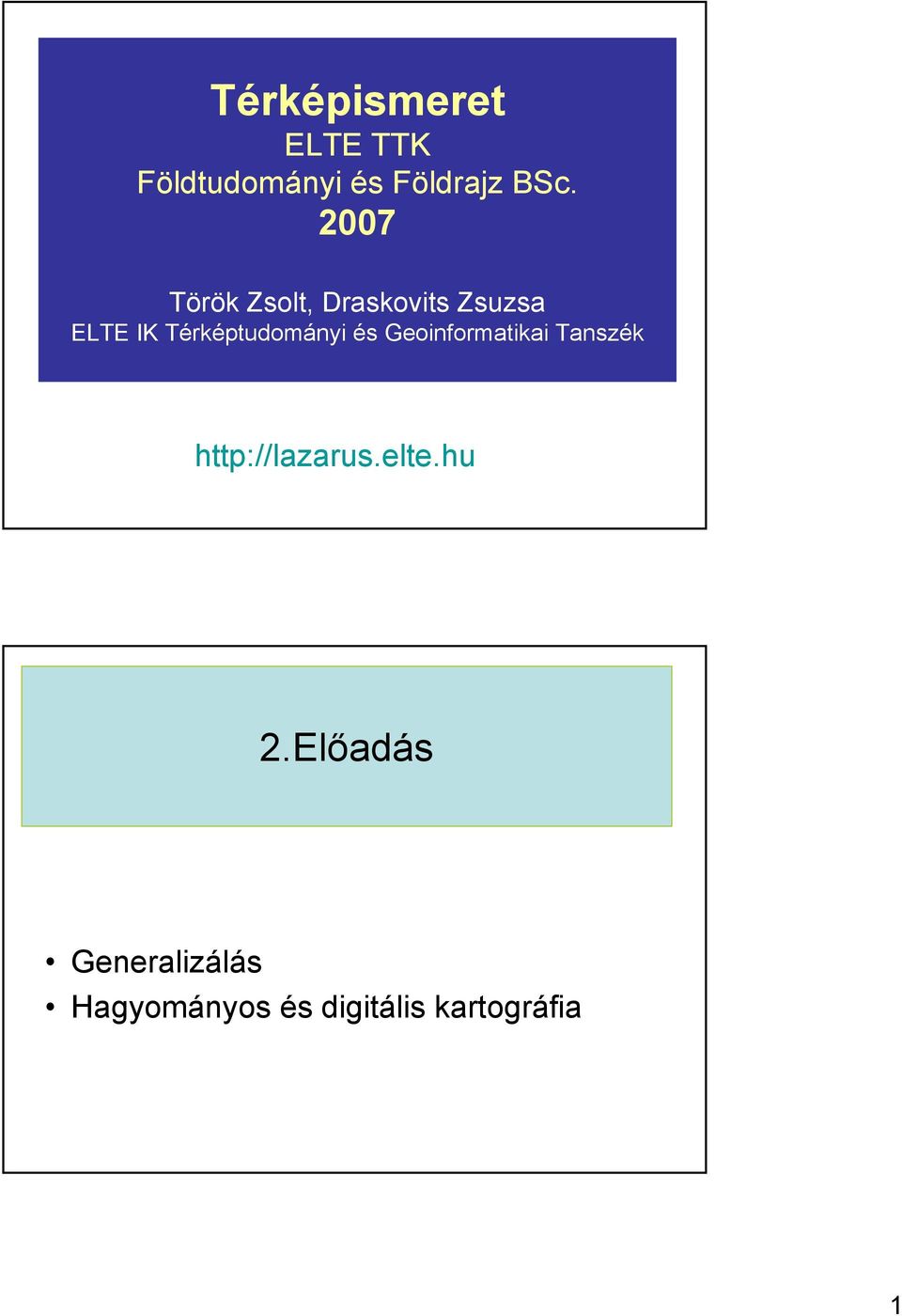

1 Térképismeret ELTE TTK Földtudományi és Földrajz BSc Török Zsolt, Draskovits Zsuzsa ELTE IK Térképtudományi és Geoinformatikai Tanszék 2.Előadás Generalizálás Hagyományos és digitális kartográfia 1

2 Generalizálás Definíció: A térképi elemek kiválasztása, egyszerűsítése, átalakítása és fogalmi átalakítása a készítendő (vagy új) térkép céljának és méretarányának megfelelően. Lehet: - mérethez kötött generalizálás, - szabad generalizálás, - célhoz kötött generalizálás, Generalizálás A generalizálás fokát befolyásoló tényezők: - a térkép rendeltetése (tartalom, méretarány), - az ábrázolt terület földrajzi jellege, - a szerkesztés alapanyagai, - ábrázolási módszerek. 2

Lehet: - mérethez kötött generalizálás, - szabad generalizálás, - célhoz kötött generalizálás, Generalizálás A

3 Generalizálás Lehet: tartalmi - mennyiségi, -minőségi, technikai a fentiek grafikai kivitelezése. Generalizálás 3

4 Hagyományos és digitális kartográfia A számítástechnika az alkalmazott eszköz A térképész szaktudása határozza meg, hogy milyen lesz a térkép A számítógép, a szoftverek csak segítséget nyújtanak! Hagyományos és digitális kartográfia 4

hogy milyen lesz a térkép A számítógép, a szoftverek csak

5 Hagyományos térképelőállítás Előkészítő tevékenység: - célközönség, tartalom, kivitel, méret, gazdaságosság, - makett, - forgatókönyv, - piackutatás, előkalkuláció. Hagyományos térképelőállítás Termelési tevékenység: - alapanyagok összegyűjtése, jelkulcs készítés, mintalap, - szerkesztői utasítás: a.) tartalmi előírások: cím, megrendelő, műszaki adatok, a térképlap megformálása, vetület, alapanyagok listája, szerkesztési elvek. b.) technológiai előírások: tervi jelkulcs, rajzi jelkulcs. 5

Hagyományos térképelőállítás Termelési tevékenység: - alapanyagok összegyűjtése, jelkulcs készítés, mintalap, - szerkesztői

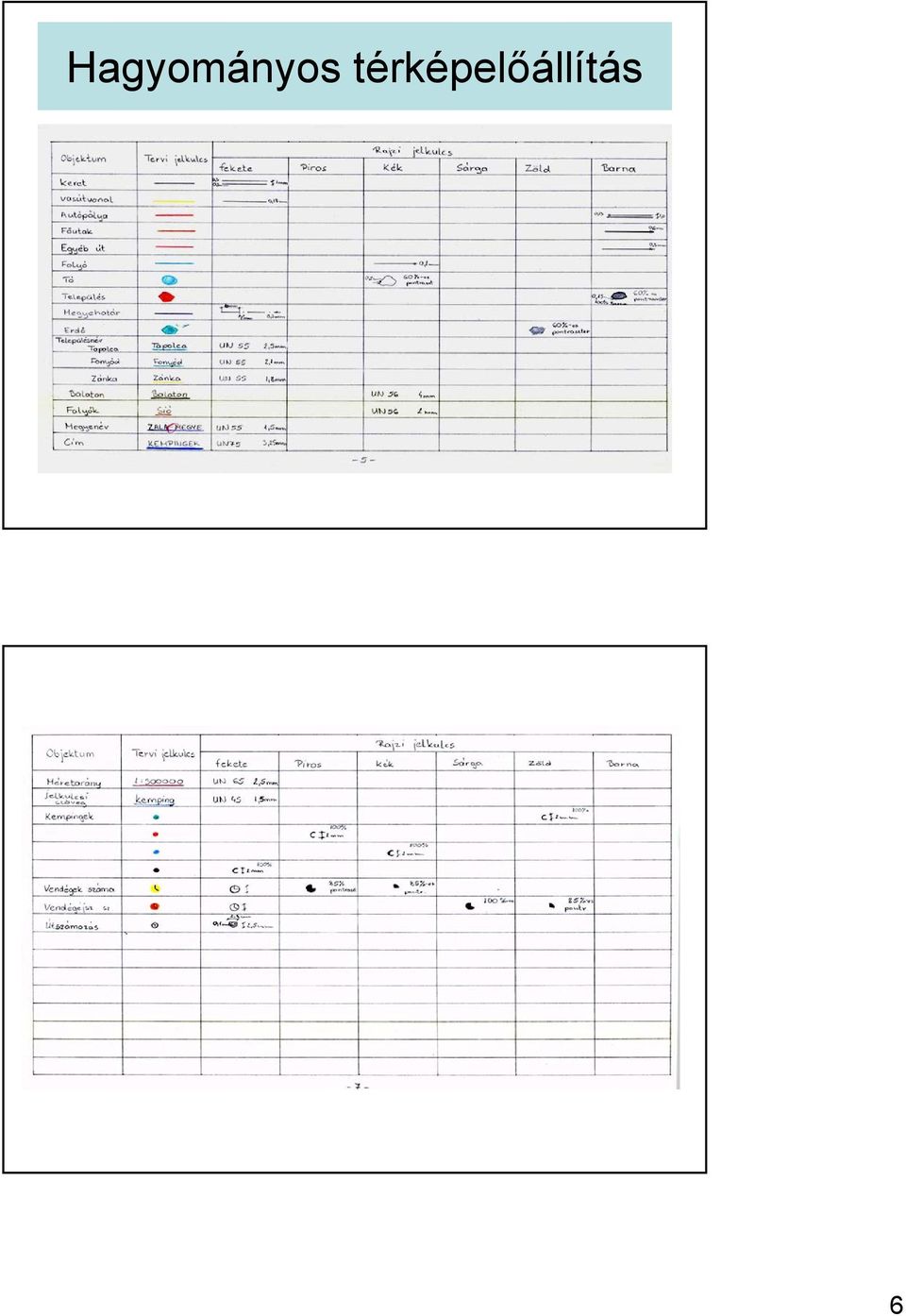

6 Hagyományos térképelőállítás 6

7 Hagyományos térképelőállítás Tervek elkészítése: - vonalas terv - színterv -névterv Szedéskiírás 7

8 8

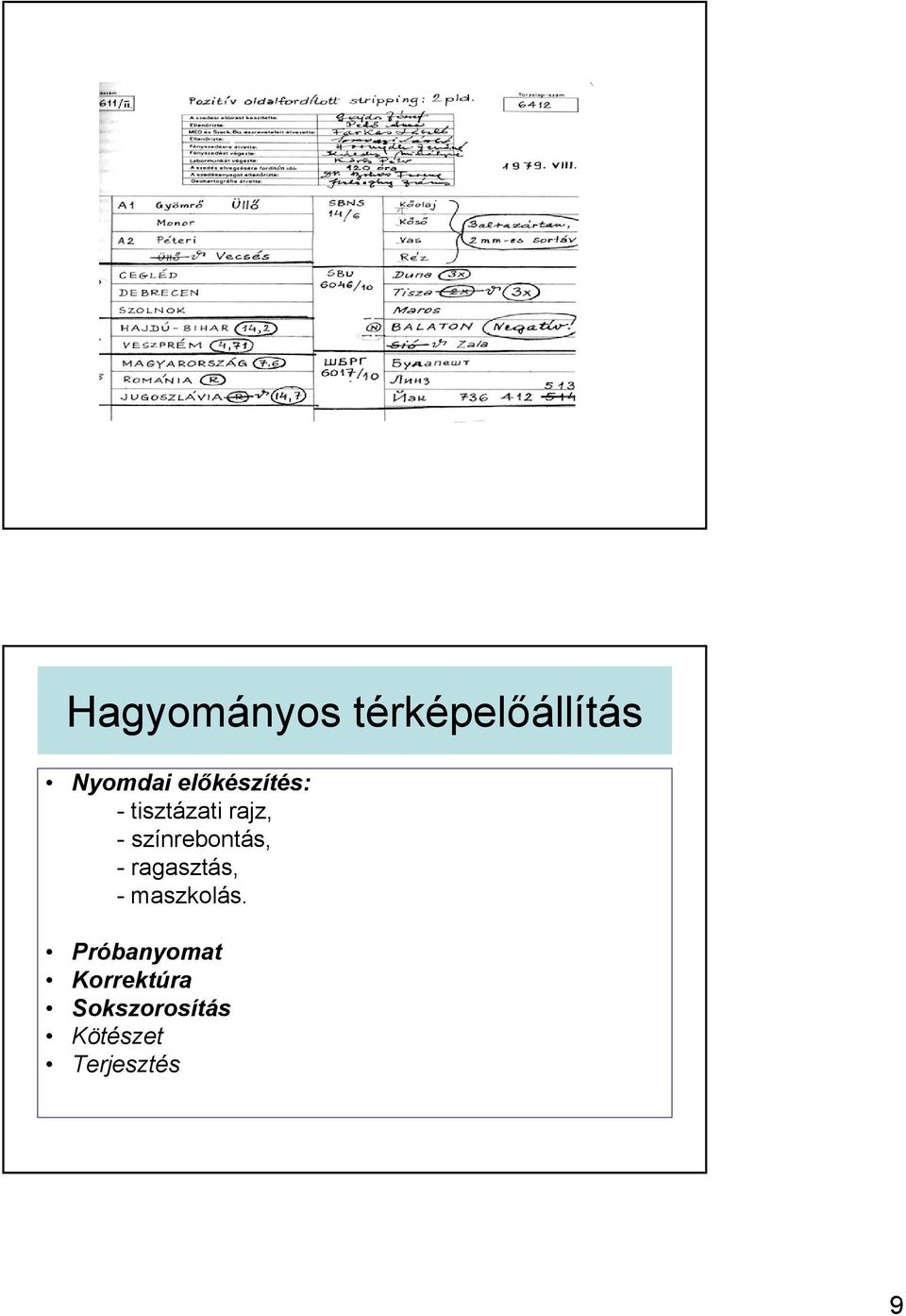

9 Hagyományos térképelőállítás Nyomdai előkészítés: - tisztázati rajz, - színrebontás, - ragasztás, - maszkolás. Próbanyomat Korrektúra Sokszorosítás Kötészet Terjesztés 9

10 10

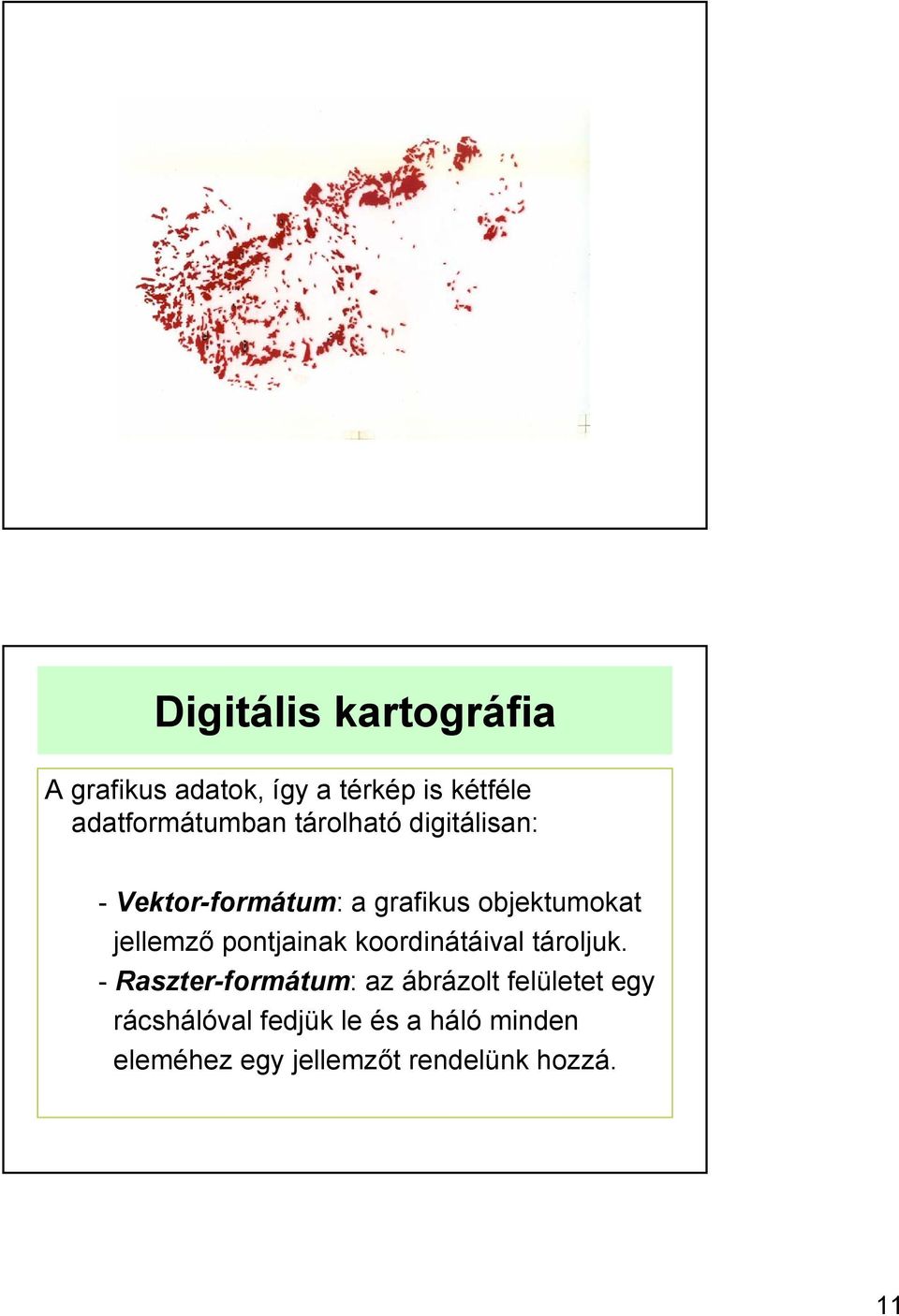

11 Digitális kartográfia A grafikus adatok, így a térkép is kétféle adatformátumban tárolható digitálisan: - Vektor-formátum: a grafikus objektumokat jellemző pontjainak koordinátáival tároljuk. - Raszter-formátum: az ábrázolt felületet egy rácshálóval fedjük le és a háló minden eleméhez egy jellemzőt rendelünk hozzá. 11

objektumokat jellemző pontjainak koordinátáival tároljuk.

12 Digitális kartográfia A vektor-adatmodell Alapvetően háromféle objektumtípus létezik: A pont: a térképelem mérethelyesen nem ábrázolható objektum. Egy pont leírásához a következő alapinformációkat kell tárolni: - (azonosító), - attribútum, - X és Y koordinátapár, - (a koord. rendszer paraméterei) Digitális kartográfia A vonal: a vonalszerű objektumokat töréspontok koordinátáival határozzuk meg. Így egy vonal pontok sorozatával adható meg. Egy vonal leírásához a következő alapinformációkat kell megadni: - (azonosító) -attribútum - pontazonosító 1, pontazonosító 2,... - (a koord.rendszer paraméterei) 12

rendszer paraméterei) Digitális kartográfia A vonal: a vonalszerű objektumokat töréspontok koordinátáival határozzuk meg.

13 Digitális kartográfia A felület: a felületet határoló vonalakra vezethető vissza. Egy felület leírásához a következő információkat kell megadni: - (azonosító) - attribútum - vonalazonosító 1, vonalazonosító 2,... - (a koord.rendszer paraméterei). A nem folyamatos felületek megadásához összetettebb információk szükségesek. Digitális kartográfia Vektor alapú térképek - Alapvető fontosságú, hogy ismerjük annak a térképnek a méretarányát, amely alapul szolgált: a vektoros térképet azzal jellemezhetjük legjobban, ha megadjuk, hogy milyen méretarányú hagyományos térképnek felel meg a részletessége. - A digitalizálási méretarányból eredő problémák úgy is megoldhatók, hogy az eltérő részletességű információk külön-külön rétegen helyezkednek el. - Konverzió: raszteresből vektorosba erőteljes interaktív módon és csak igen drága szoftverekkel lehet. Vektorosból raszteresbe problémamentes. 13

A nem folyamatos felületek megadásához összetettebb információk szükségesek.

14 Digitális kartográfia A raszter-adatmodell (ld. előbb) Egy raszteres térkép állományának a következő alapvető adatokat kell tartalmaznia: - a raszterháló geometriai jellemzői (sorok, oszlopok száma, pixelméret stb.) - annyi attribútum, ahány pixelből áll a térkép. Megj.: fényképek csak raszterformában tárolhatók. A raszter formátumú állományok két legfontosabb jellemzője és az adatállomány nagyságát alapvetően befolyásoló tényező az ábrázolt terület nagyságán kívül: - felbontás (raszter-méret) és - a raszterhez tartozó attribútum tárolási módja. Digitális kartográfia Raszteralapú térképek - Kevésbé nagyíthatók és kicsinyíthetők - Csak egy színinformációt tárolható egy pontban - Legnagyobb előnye az input-oldal: szkenner. Miért van mégis létjogosultsága? 14

) - annyi attribútum, ahány pixelből áll a térkép. Megj.: fényképek csak raszterformában tárolhatók.

15 Digitális kartográfia A két adatformátum együttes alkalmazása rétegtechnika Olyan esetekben, amikor a digitális térkép mind a két adatformátumot használja, célszerű az elemeket külön rétegeken tárolni, sőt ajánlatos egy objekumcsoporton belül a térképi elemeket hierarchikusan még megkülönböztetni és további rétegekbe sorolni. Célszerű minél több réteget kialakítani. Digitális kartográfia Példa a rétegtechnika alkalmazására: közigazgatási térkép Vízrajz: fő folyók és tavak kis folyók és tavak Határok: országhatár megyehatár községhatár Közigazgatási nevek: országnevek megyenevek községnevek 15

megkülönböztetni és további rétegekbe sorolni. Célszerű minél több réteget kialakítani.

16 Digitális kartográfia Állományformátumok: Raszteres felbontás dpi - TIFF platformfüggetlen, a legelterjedtebb - BMP - eszközfüggetlen -PCX - GIF platformfüggetlen, a Web egyik formátuma -JPG - - Vektoros -DXF, DWG - HPGL, HPPCL metafile-formátumnak is tekinthető - Metafile-formátumok: a két formárum egyidejű kezelésére alkalmasak. - Postscript - az output formátumok de facto szabványa. AI, PS, EPS - Adobe Acrobat Digitális kartográfia DTP (Desk Top Publishing) Postscript Platform- és eszközfüggetlen lapleíró nyelv, amely lehetővé teszi a nyomdakész filmek megfelelő minőségű elkészítését. Tisztán ASCII állomány. 16

egyidejű kezelésére alkalmasak. - Postscript - az output formátumok de facto szabványa.

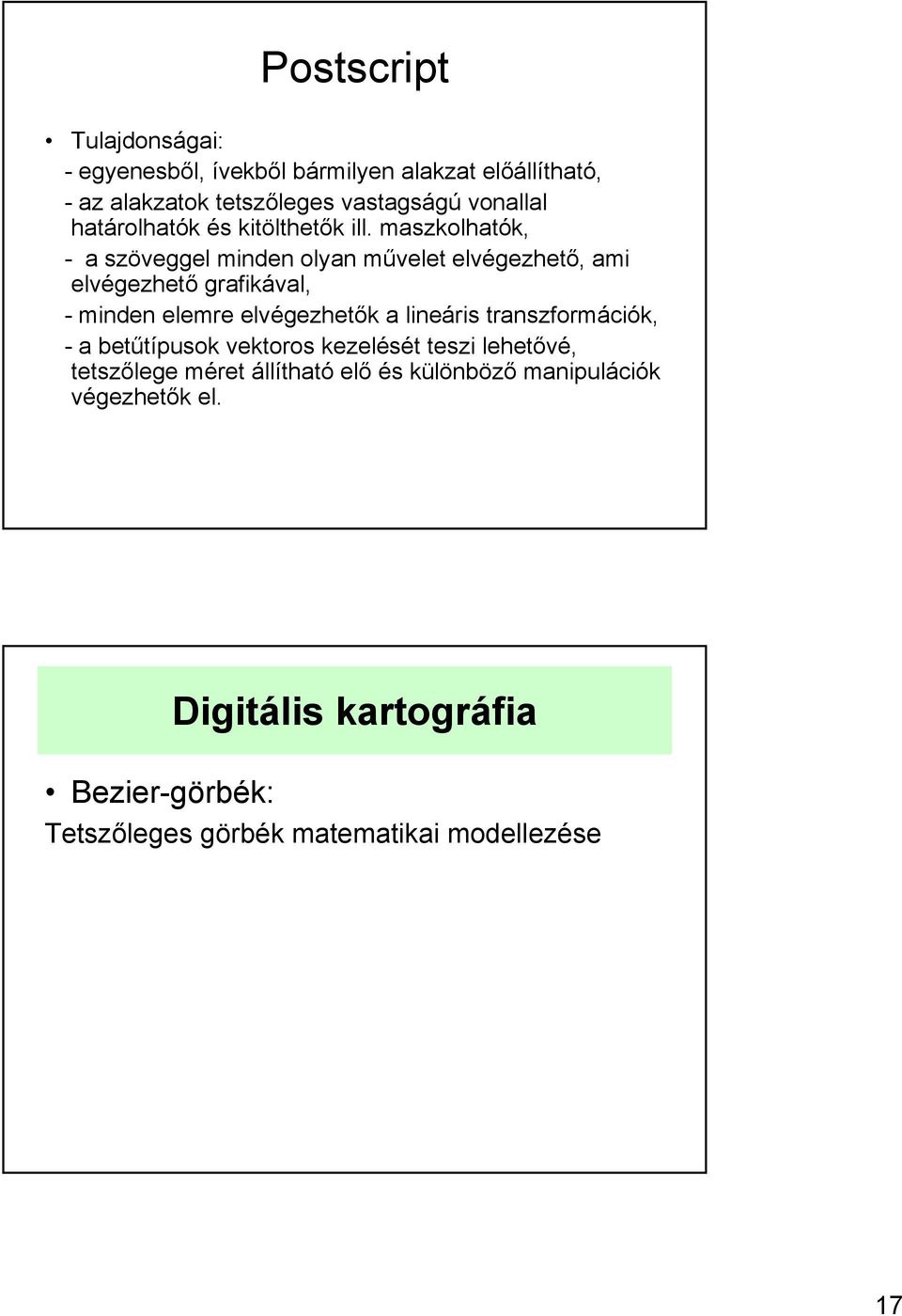

17 Postscript Tulajdonságai: - egyenesből, ívekből bármilyen alakzat előállítható, - az alakzatok tetszőleges vastagságú vonallal határolhatók és kitölthetők ill. maszkolhatók, - a szöveggel minden olyan művelet elvégezhető, ami elvégezhető grafikával, - minden elemre elvégezhetők a lineáris transzformációk, - a betűtípusok vektoros kezelését teszi lehetővé, tetszőlege méret állítható elő és különböző manipulációk végezhetők el. Bezier-görbék: Digitális kartográfia Tetszőleges görbék matematikai modellezése 17

maszkolhatók, - a szöveggel minden olyan művelet elvégezhető, ami elvégezhető grafikával, - minden elemre elvégezhetők a

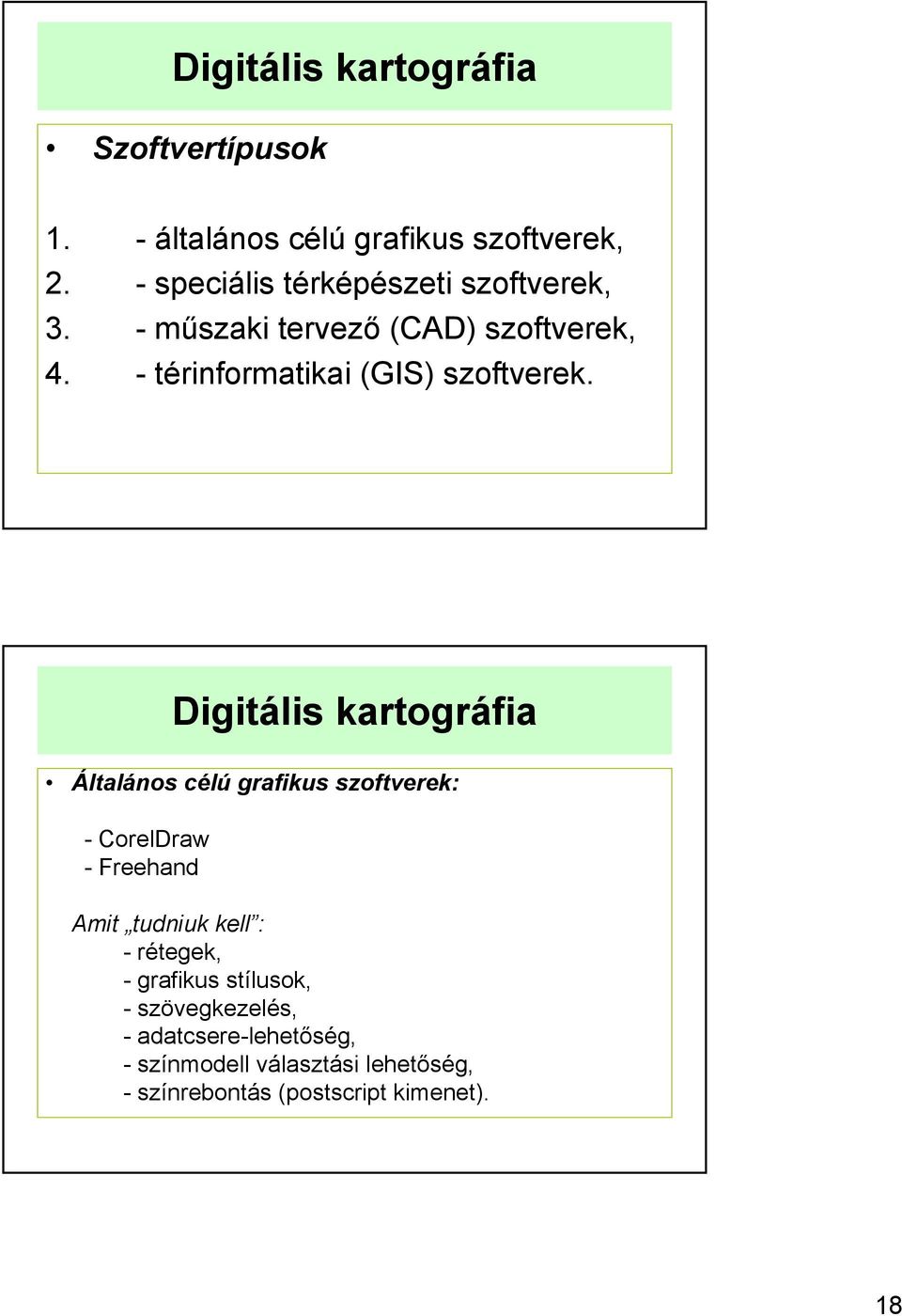

18 Digitális kartográfia Szoftvertípusok 1. - általános célú grafikus szoftverek, 2. - speciális térképészeti szoftverek, 3. - műszaki tervező (CAD) szoftverek, 4. - térinformatikai (GIS) szoftverek. Digitális kartográfia Általános célú grafikus szoftverek: - CorelDraw - Freehand Amit tudniuk kell : - rétegek, - grafikus stílusok, - szövegkezelés, - adatcsere-lehetőség, - színmodell választási lehetőség, - színrebontás (postscript kimenet). 18

19 Digitális kartográfia Speciális térképészeti szoftverek: Pl. OCAD program CAD programok GIS szoftverek Digitális térképelőállítás Előkészítő tevékenység: Elengedhetetlen, de itt már lehet beszélni meglévő digitális állományokról. - bitmap, - makett, - piackutatás, gazdaságosság stb. 19

Előkészítő tevékenység: Elengedhetetlen, de itt már lehet beszélni

20 Digitális térképelőállítás Adatbevitel - szkennelés, - digitalizálás, - digitális kamera Amire figyelni kell: Inhomogén adatstruktúrák integrálásának veszélye megnőtt. Ideális esetben az adatok azonos időre vonatkoznak, azonos térbeli felbontásban, azonos módon kerülnek be. A gyakorlatban ez nem valósul meg!! Digitális térképelőállítás Adatnyerési módszerek: - terepi felmérés, - fotogrammetriai felmérés, az attribútum-adatokat itt kell megadni, - GPS adatok, - meglévő analóg térképek digitalizálása vagy szkennelés, - meglevő digitális térképi adatállományok felhasználása, - táblázatos állományok - szöveges állományok. 20

21 Digitális térképelőállítás Tervezés: - el kell képzelni a végterméket és meg kell alkotni a jelkulcsot. Ez magába foglalja a digitális térképi modell definiálását (az összes objektum grafikus attribútumát tartalmaznia kell: vonalak színe, betűtípusok,..). - Ez a hagyományos térképkészítésben a rajzi előírásokat jelenti Lényeges különbség, hogy a számítógépes folyamatban ez utólag is megváltoztatható! Digitális térképelőállítás Grafikai kivitelezés: - A digitális térkép megrajzolása: WYSIWYG- What you see is what get! - Azt kapod, amit látsz! - Rétegstruktúra 21

22 Digitális térképelőállítás Írások -hierarchia -minőség Színek, színekeverés, színrebontás Attribútumok 22

23 23

24 Digitális térképelőállítás Sokszorosítás - digitális forma, - elektronikus atlasz, - nyomtatott térkép Nyomtatás: ofszetnyomás (nagy példányszámnál általában)

Hasonló dokumentumok
