AutoCad RAJZFELÜLET BEÁLLÍTÁSAI

Átírás

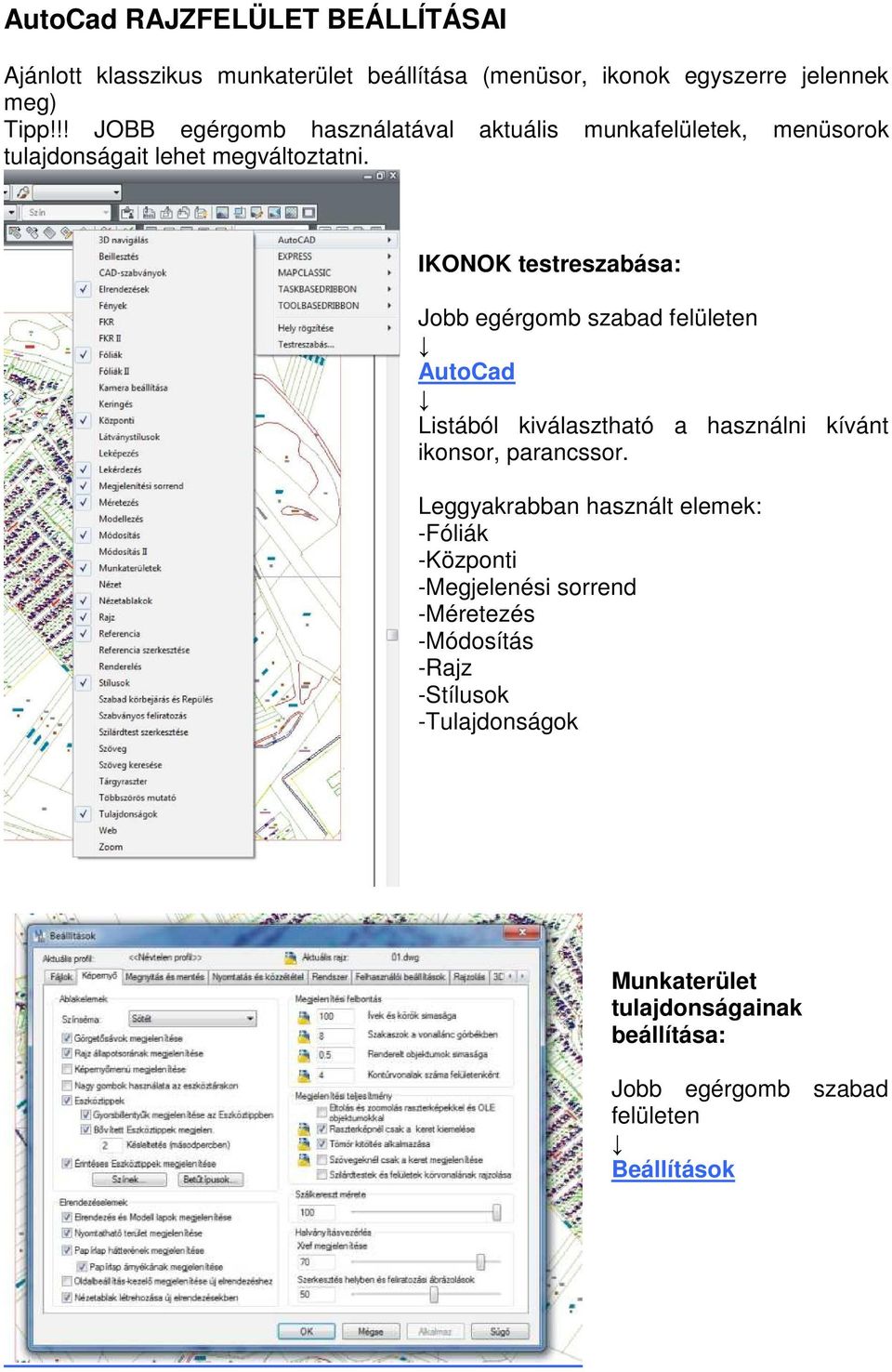

1 AutoCad RAJZFELÜLET BEÁLLÍTÁSAI Ajánlott klasszikus munkaterület beállítása (menüsor, ikonok egyszerre jelennek meg) Tipp!!! JOBB egérgomb használatával aktuális munkafelületek, menüsorok tulajdonságait lehet megváltoztatni. IKONOK testreszabása: Jobb egérgomb szabad felületen AutoCad Listából kiválasztható a használni kívánt ikonsor, parancssor. Leggyakrabban használt elemek: -Fóliák -Központi -Megjelenési sorrend -Méretezés -Módosítás -Rajz -Stílusok -Tulajdonságok Munkaterület tulajdonságainak beállítása: Jobb egérgomb szabad felületen Beállítások

2 FÓLIÁK KEZELÉSE Formátum Beállítások vagy Fóliatulajdonság kezelő ikon

3 Be Be- és kikapcsolja a kijelölt fóliákat. Egy bekapcsolt fólia látható és nyomtatható. Ha a fólia ki van kapcsolva, akkor láthatatlan, és még a Nyomtatás bekapcsolt állapotában sem lehet kinyomtatni. Fagyasztás Lefagyasztja a kijelölt fóliákat minden nézetablakban, a Modell lapot is beleértve. A fóliák lefagyaszthatók a ZOOM, a TOL és sok egyéb művelet felgyorsításához, az objektum-kiválasztás hatékonyabbá tételéhez, és összetett rajzok újragenerálási idejének csökkentéséhez. A fagyasztott fóliákon található objektumok megjelenítése, nyomtatása, rejtése, renderelése és újragenerálása nem lehetséges. Fagyassza le azokat a fóliákat, amelyeket hosszabb ideig láthatatlanná kíván tenni. Ha úgy tervezi, hogy a láthatóság beállításokat gyakran fogja kapcsolgatni, akkor használja a BE/KI beállítást, hogy elkerülje a rajz frissítését. Lefagyaszthatja a fóliákat az összes nézetablakban, az aktuális elrendezés nézetablakban, vagy az új elrendezés nézetablakokban, amint azokat létrehozza. Lelakatolás Lezárja és engedélyezi a kijelölt fóliákat. Egy lezárt fólián található objektumok nem módosíthatók. Szín A kijelölt fóliákhoz társított színt módosítja. A szín nevére kattintva megjelenik a Szín kiválasztása párbeszédpanel. Vonaltípus A kijelölt fóliákhoz társított vonaltípust módosítja. A vonaltípus nevére kattintva megjelenik a Vonaltípus kiválasztása párbeszédpanel. Vonalvastagság A kijelölt fóliákhoz társított vonalvastagságot módosítja. A vonalvastagság nevére kattintva megjelenik a Vonalvastagság párbeszédpanel. Nyomtatási stílus A kijelölt fóliákhoz társított nyomtatási stílust módosítja. Ha színfüggő nyomtatási stílusokat használ (ha a PSTYLEPOLICY rendszerváltozó értéke 1), a fóliához tartozó nyomtatási stílus nem változtatható meg. A nyomtatási stílusra kattintva megjelenik a Nyomtatási stílus kiválasztása párbeszédpanel. Nyomtatás A kijelölt fóliák nyomtathatóságát vezérli. Ha egy fólia nyomtathatósága ki van kapcsolva, a rajta található objektumok még láthatók. A kikapcsolt vagy fagyasztott fóliák nem kerülnek nyomtatásra, függetlenül a nyomtatási beállítástól. Fagyasztás új nézetablakban Fagyasztja a kiválasztott fóliákat az aktuális elrendezés nézetablakban. Fagyaszthat vagy felolvaszthat fóliákat az aktuális nézetablakban, a többi elrendezés nézetablak láthatóságára gyakorolt hatás nélkül.

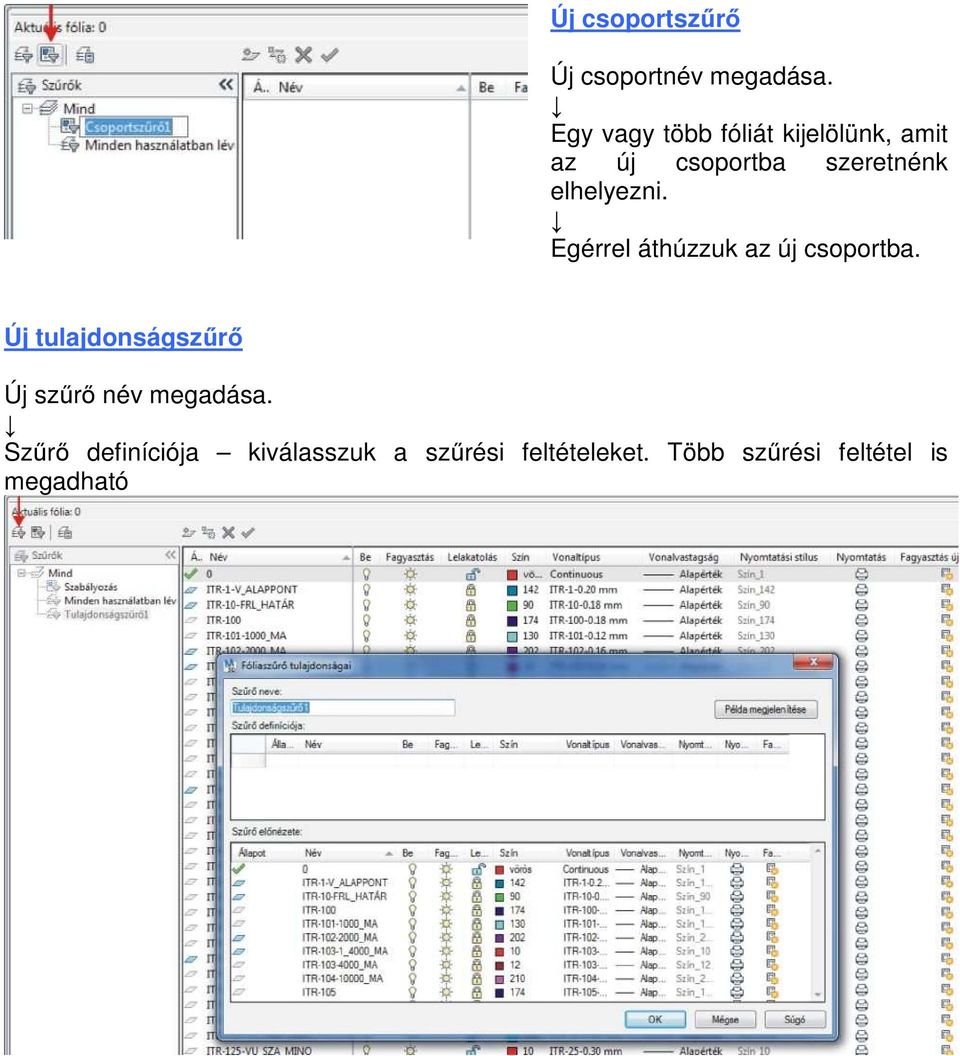

4 Új csoportszűrő Új csoportnév megadása. Egy vagy több fóliát kijelölünk, amit az új csoportba szeretnénk elhelyezni. Egérrel áthúzzuk az új csoportba. Új tulajdonságszűrő Új szűrő név megadása. Szűrő definíciója kiválasszuk a szűrési feltételeket. Több szűrési feltétel is megadható

5 KÜLSŐ HIVATKOZÁS (dwg, jpg, ) BEILLESZTÉSE DWG rajz beillesztése: Beillesztés DWG-referencia KÉP beillesztése: Beillesztés Raszterkép-referencia DWG-referencia EOV koordináta szerinti dwg rajzoknál lépték, beillesztési pont, elforgatás értékének külön megadása nem szükséges. Raszterkép-referencia Kép beillesztésénél beillesztési pont és méretarány megadása képernyőn célszerű. RASZTERKÉP VÁGÁSA Módosítás Részlet kiemelése Kép Vágás tulajdonságai parancssorban megadhatók.

6 ELRENDEZÉSI ABLAKOK BEÁLLÍTÁSA (TERVLAPOK) Elrendezési ablak létrehozásánál megadjuk a lap nyomtatási méretét.

7 ELRENDEZÉSI ABLAKOK BELÜL NÉZETABLAKOK LÉTREHOZÁSA Egy elrendezési ablakon belül több nézetablakot is létrehozhatunk. ÚJ NÉZETABLAK LÉTREHOZÁSA Nézet Nézetablakok Új nézetablakok Meglévő sémák közül válogathatunk. Poligom határvonalú nézetablak Bármely formájú ablakot létrehozhatunk. Meglévő nézetablakot könnyen másolhatunk Ctrl-C Ctrl-V Ebben az esetben nézetablak beállításai is megmaradnak (lépték, rajz elhelyezkedése)

8 NÉZETABLAKON BELÜLI LÉPTÉK MEGADÁSA Nézetablak aktívvá tétele duplán belekattintunk ablakba, megvastagodik nézetablak kerete. Lépték megadása nézetablakon belül: 1:1 M=1:1000 1:2 M=1:2000 1:4 M=1:4000 2:1 M=1:500 4:1 M=1:250. Zárolás után nézetablakon belül nem változtatható rajz mérete és elhelyezkedése. NÉZETABLAKON BELÜLI LÁTHATÓSÁG MEGADÁSA Minden egyes nézetablaknál beállíthatjuk, hogy mely rajzi elemeket láthassuk. Ezek megadása a fóliakezelőben történik. Az adott nézetablaknak aktívnak kell lenni duplán belekattintunk ablakba. Fóliatulajdonság-kezelőben tulajdonságok kiegészülnek új elemekkel (NA előtag) NA Fagyasztás Be és kikapcsolásával állíthatjuk be, hogy adott nézetablakon belül látható vagy nem látható az adott fólia. NA Szín Adott nézetablakon belül más színt adhatunk meg a fóliának. NA Vonaltípus Adott nézetablakon belül más vonaltípust adhatunk meg a fóliához. NA Vonalvastagság Adott nézetablakon belül más vonalvastagságot adhatunk meg a fóliához. NA Átlátszóság Adott nézetablakon belül más átlátszósági mértéket adhatunk meg a fóliához

9 RAJZOLÁS VONALLÁNC ALKALMAZÁSA Rajzolhatunk a Modelltérben, valamint elrendezési ablakon belüli nézetablakban is. Nézetablakon belüli rajzolásnál, ha azt akarjuk, hogy alaptérképen rajzoljunk aktívnak kell lenni nézetablaknak duplán belekattintunk ablakba. Nézetablakon kívül is rajzolhatunk, akkor ez csak adott elrendezési ablakon látszik. Rajzolásnál vonallánc használata javasolt. Az új rajzelem mindig az aktuális fóliára kerül, és mindig legfelülre. Ezután megváltoztathatjuk, hogy hol helyezkedjen el az elem. Legfelül Legalul Objektum fölött Objektum alatt Ha vonalláncon belül új pontot akarunk létrehozni, valamint törölni Ráállunk egy pontra Megjelenik Töréspont hozzáadása és Töréspont eltávolítása. Adott vonalszakasz felezőpontjánál is létrehozhatjuk az új töréspontot.

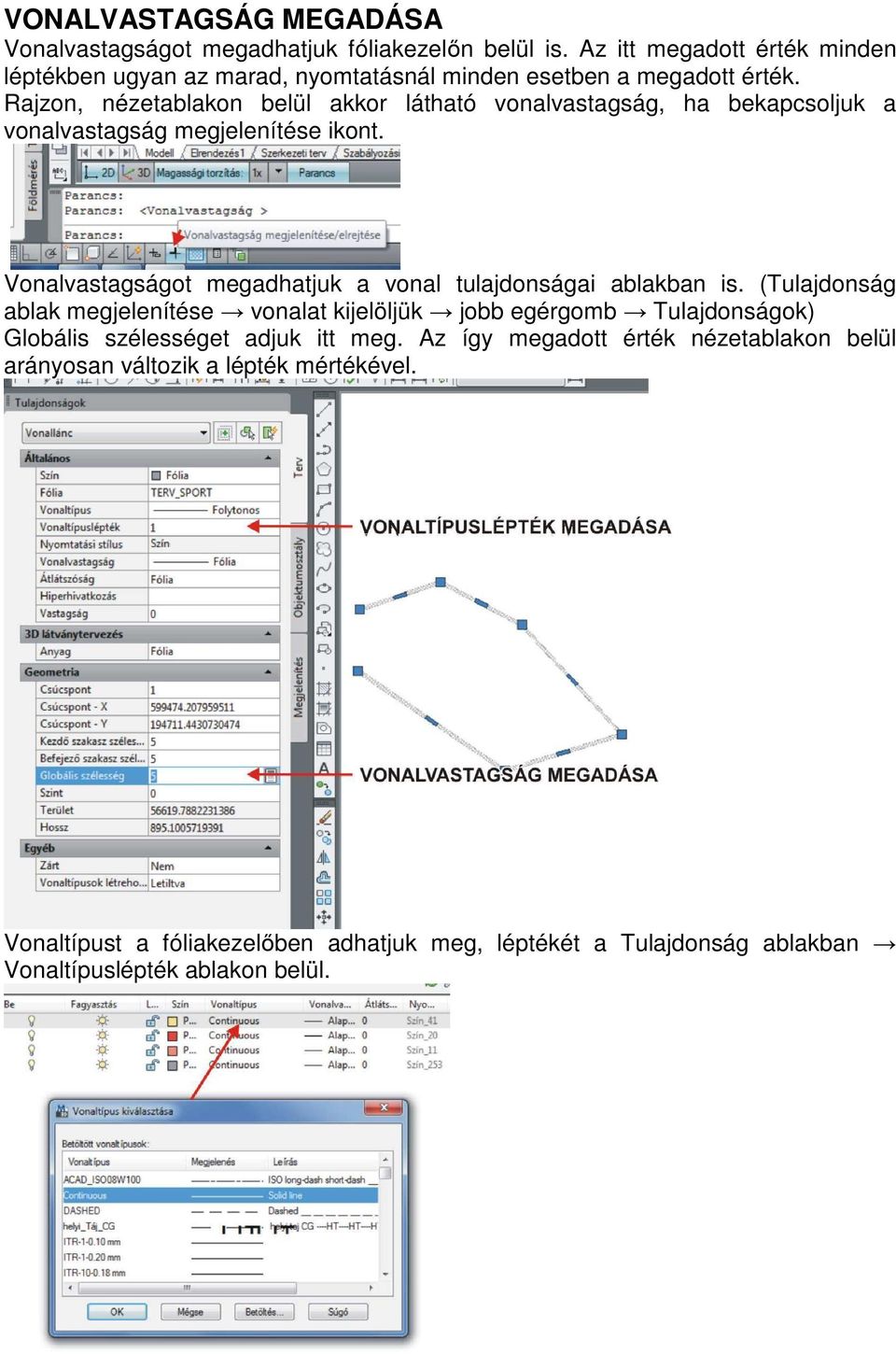

10 VONALVASTAGSÁG MEGADÁSA Vonalvastagságot megadhatjuk fóliakezelőn belül is. Az itt megadott érték minden léptékben ugyan az marad, nyomtatásnál minden esetben a megadott érték. Rajzon, nézetablakon belül akkor látható vonalvastagság, ha bekapcsoljuk a vonalvastagság megjelenítése ikont. Vonalvastagságot megadhatjuk a vonal tulajdonságai ablakban is. (Tulajdonság ablak megjelenítése vonalat kijelöljük jobb egérgomb Tulajdonságok) Globális szélességet adjuk itt meg. Az így megadott érték nézetablakon belül arányosan változik a lépték mértékével. Vonaltípust a fóliakezelőben adhatjuk meg, léptékét a Tulajdonság ablakban Vonaltípuslépték ablakon belül.

11 PÁRHUZAMOS VONALAK VONALAK METSZÉSE Több elemet is kijelölhetünk metszőnek. VONALAK ELÉRÉSE VONALAK ELÉRÉSE Párhuzamos ikon Parancssorban megadjuk a párhuzamos távolságát Előbb kijelöljük, hogy melyik vonallal akarunk párhuzamosat hűzni, majd az irányt melyik oldalára. Metszés ikon Előbb kijelöljük melyik elemmel akarunk metszeni ENTER Majd kijelöljük amit le akarunk vágni. Elérés ikon Előbb kijelöljük melyik elemhez szeretnénk, hogy elérjen egy adott vonal majd ENTER Majd kijelöljük azt a vonalat amit meg akarunk hosszabbítani. Vonal rajzolása közben JOBB egérgomb után módosíthatjuk, hogy milyen típusú vonalat alkalmazzunk, pl. ívek rajzolása. Raszter felülírások Vonalat igazíthatjuk más rajzi elemekhez, párhuzamos, felezőpont, stb.

12 KITÖLTÉSEK MEGADÁSA Egy felület kitöltésének egyik módszere: Az adott felületet körberajzoljuk, zárt vonalláncot létrehozva. Zárt vonallánc bezárás előtt JOBB egérgomb, majd Bezárás Ezután Menüsorban Sraffozás ikon Beállítjuk milyen kitöltést szeretnénk, szín típus Zárt vonallánc kiválasztása (Hozzáadás: Objektumok kiválasztása) Beállítjuk milyen kitöltést szeretnénk, szín típus ENTER Újból megjelenik Sraffozás ablak még változtathatunk beállításokon, majd OK KITÖLTÉS ÉS VONALRAJZOLÁS ELŐTT JELÖLJÜK KI MELYIK FÓLIÁN SZERETNÉNK DOLGOZNI!!!

13 KIOSZTÁS, SOKSZOROZÁS Egy adott elemet sokszorozhatunk, vízszintes függőleges, valamint középpont körül. Négyszögletes kiosztásnál megadjuk az oszlopok és sorok számát. Objektum/ok kiválasztása ENTER Sorok és oszlopok távolságának megadás értékkel vagy rajzon. Kiosztás szöge hasonló módon megadható. OK Poláris kiosztásnál megadjuk a kiosztás középpontját. Objektum/ok kiválasztása ENTER Elemek száma, kiosztási szöge. OK

14 SZÖVEG Bekezdés szöveg ikon. Szövegablak létrehozása Megjelenik Szövegformázás ablak. Itt első ablakban kiválaszthatunk előre beállított szövegstílusokat, vagy mi állíthatunk be különböző paramétereket. SZÖVEGSTÍLUS LÉTREHOZÁSA Szövegstílus ikon Szövegstílus ablakon belül beállíthatunk új stílust. Új létrehozása Meg kell adni az új szövegstílus nevét Majd megadjuk az új paramétereket Alkalmazás Szöveg írása előtt kijelölhetjük milyen szövegstílussal szeretnénk írni. Későbbiekben meglévő szövegnek is megváltoztathatjuk paramétereit ha Szövegstílus vezérlésben megváltoztatjuk stílusát.

15 MÉRETVONAL Illesztett és hosszirányú méretezés használata a leggyakoribb. Hosszirányú méretezés esetén csak vízszintesen és függőleges irányban tudunk méretezni. Méretezés szöveg írásához hasonlóan méretstílusok alapján történik. Méretstílus ikon Méretstílus ablakon belül beállíthatunk új stílust. Új létrehozása Meg kell adni az új méretstílus nevét, itt rákérdez arra, hogy mi legyen a kiindulási alapja, melyik stílus tulajdonságait másolja az újba. Folytatás Új méretstílus ablak megjelenik. Méretstílus ablakban megadhatjuk méretvonal beállításait: - Vonalak - Jelek és nyilak - Szöveg - Illesztés - Elsődleges mértékegységek - Alternatív mértékegységek, - Tűrések

16 Méretezés előtt kijelölhetjük melyik méretstílust szeretnénk használni. Későbbiekben meglévő méretezést is megváltoztathatjuk ha Méretstílus vezérlésben megváltoztatjuk stílusát. MÉRETEZÉS ÉS SZÖVEGÍRÁS ELŐTT JELÖLJÜK KI MELYIK FÓLIÁN SZERETNÉNK DOLGOZNI!!! SEGÍTSÉG!!! Tulajdonságok másolásával, vonalak, felületek tulajdonságait egyszerűen tudjuk másolni.

17 FÉLÉVZÁRÓ FELADATNÁL FONTOS ODAFIGYELNI - ELRENDEZÉSI ABLAKOK TULAJDONSÁGAIRA, MÉRETBEÁLLÍTÁSOK, LAPTULAJDONSÁGOK - ELRENDEZÉSI ABLAKOKON BELÜLI NÉZETABLAKOK LÉPTÉKBEÁLLÍTÁSAIRA. ZÁROLÁSÁRA, HOGY NE MOZDULJON EL RAJZFELÜLET NÉZETABLAKON BELÜL. - NÉZETABLAKON BELÜLI LÁTHATÓSÁGOK BEÁLLÍTÁSAIRA (NA BEÁLLÍTÁSOK FÓLIAKEZELŐBEN) - HA ALAPTÉRKÉPRE RAJZOLUNK NÉZETABLAKON BELÜL (DUPLÁN BELEKATTINTVA) VAGY MODELLTÉRBEN DOLGOZZUNK - RAJZ ELEMEK NE KEVEREDJENEK FÓLIÁK KÖZÖTT RENDEZETT FÓLIARENDSZER - VONALAK BEÁLLÍTÁSAI, VASTAGSÁGOK, LÉPTÉKEK, - SZÖVEG ÉS MÉRETEZÉS BEÁLLÍTÁSAI - KAPCSOLJUK BE A VONALVASTAGSÁGOK MEGJELENÍTÉSE IKONT, HOGY LÁSSUK, MILYEN LESZ A VÉGSŐ RAJZ
