Rajzolás PowerPoint 2007 programban

Átírás

1 A Beszúrás lapon találhatók meg az Ábrák, a Szöveg csoportban pedig a 2003-as programban megismert Rajzolás eszköztár elemei. 1. ábra Beszúrás lap A Képek és grafikák fejezetnél már megismerkedtünk az Ábrák csoporttal. Ott is láttuk, hogy számos alakzat közül választhatunk, ha az Alakzatok parancsra kattintunk. Az Alakzatok csoportba kerültek a vonalak, nyilak, téglalap és ellipszis elemek is. 2. ábra Alakzatok Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 1

2 Más megjelenése van a WordArt listának; a kiválasztott mintát a kattintva szúrhatjuk be. parancsra 3. ábra WordArt WordArt beszúrása esetén rögtön a Formátum menü jelenik meg, és az Alakzatok beszúrása, Alakzatstílus, WordArt-stílusok, Elrendezés és Méret csoportok jelennek meg a képernyőn. Alakzat beszúrása esetén ugyanez kettőt kattintva jelenik meg. 4. ábra Formátum lap Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 2

3 Az alakzatstílus doboz Az Alakzatstílus csoportban beállíthatjuk az alakzat formátumát, kitöltését, körvonalát és az effektusokat. Részletesen nem kívánom bemutatni, hiszen hasonló módon történik, mint a 2003-as verzióban, inkább az újdonságokat szeretném kiemelni. Alakzat stílusa Alakzat kitöltése 5. ábra Alakzatstílus 6. ábra Kitöltés Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 3

4 A kitöltésben a színátmenetnél és az anyagmintánál sokféle mintázat közül választhatunk. 7. ábra Színátmenet, anyagminták Alakzat körvonalának beállítása 8. ábra Alakzat körvonala Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 4

5 Vonalvastagság Szaggatott vonal stílusa 9. ábra Vonalvastagság Nyilak stílusának beállításai 10. ábra Szaggatott vonal 11. ábra Nyilak Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 5

6 Effektusok 12. ábra Effektusok 13. ábra Beépített térhatások Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 6

7 14. ábra Árnyék, tükröződés 15. ábra Ragyogás, finom élek Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 7

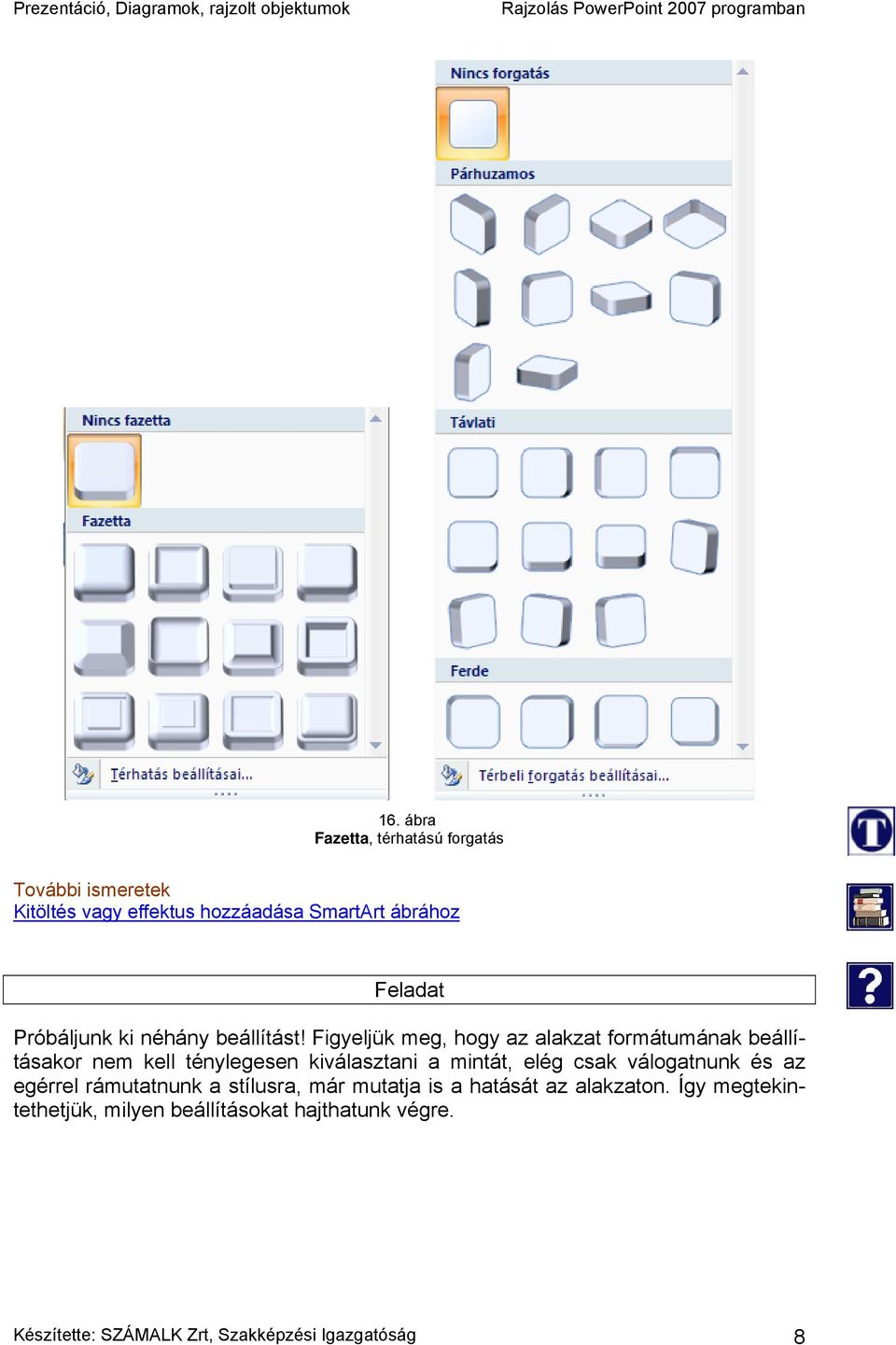

8 16. ábra Fazetta, térhatású forgatás További ismeretek Kitöltés vagy effektus hozzáadása SmartArt ábrához Feladat Próbáljunk ki néhány beállítást! Figyeljük meg, hogy az alakzat formátumának beállításakor nem kell ténylegesen kiválasztani a mintát, elég csak válogatnunk és az egérrel rámutatnunk a stílusra, már mutatja is a hatását az alakzaton. Így megtekintethetjük, milyen beállításokat hajthatunk végre. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 8

9 17. ábra Alkazat formázásának megtekintése 18. ábra Formázott alakzat Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 9

10 WordArt stílusdoboz A WordArt formázása hasonló az alakzat formázásához. A szöveg stílusát, kitöltését, körvonalát és az effektusokat lehet megadni. Az Elrendezés doboz 19. ábra Átalakítás Szintén a 2003-as verzióban láttuk, hogy az objektumot lehet igazítani, forgatni, tükrözni, ez a 2007-es verzióban egy csoportba van rendezve. 20. ábra Elrendezés Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 10

11 Kétféle beállítás található soronként: pl. Előrehozás esetén az Előrehozás stílusát és igazítását is megadhatjuk. 21. ábra Előrehozás 22. ábra Előrehozás igazítása A Kijelöléspanel parancsra kattintva külön munkaablak jelenik meg, ahol megtekinthetjük, hogy milyen objektumokat szúrtunk be. Az objektumok neve mellett található szemre kattintva tudjuk láthatóvá vagy rejtetté tenni az alakzatot, vagy átrendezni (előbbre hozás, hátrébb küldés). A mellette található ikonra kattintva pedig tükrözés, forgatás állítható be. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 11

12 23. ábra Kijelöléspanel 24. ábra Forgatás Ha nem megfelelőek a felajánlott formázási lehetőségek, további beállításokat kérhetünk: az alakzatra jobb egérgombbal kattintva a helyi menüből az Objektum (alakzat, kép, szövegdoboz stb.) formázása parancsra kattintva. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 12

13 25. ábra Kitöltés további formázásai 26. ábra Vonal színe további formázásai Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 13

14 27. ábra Vonalstílus további formázásai 28. ábra Árnyék további formázásai Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 14

15 29. ábra Térhatás további formázásai 30. ábra Térbeli forgatás további formázásai Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 15

16 31. ábra Kép további formázásai 32. ábra Szövegdoboz további formázásai Ennek a fejezetnek a végéhez értünk, a következő fejezetben életre keltjük diasorozatunkat, megtanulunk effektusokat, animációkat használni. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 16
