1 MINERVA Elektronikus Térinformatikai Rendszer Nyergesújfalu Felhasználói kézikönyv február t e l : 1 ) f a x : ( 1 ) m o b i l : ( 7 0 ) e m a i l : b u d m i n e r v a. h u w e b : w w w. c a s. h u

február t e l : 1 ) 4 3 0 1 7 2 0 f a x : ( 1 ) 4 3 0 1 7 1 9

2 Bevezetés Ez a kézikönyv a CompArt Stúdió Kft. által, Nyergesújfalu Polgármesteri Hivatala részére fejlesztett térinformációs rendszer kezelői felületét mutatja be. A Magyarországon csak néhány éve előtérbe került térinformatikai publikáció professzionális felhasználásával készült rendszer célja a grafikus és adatbázisban tárolt adatok felhasználóbarát hasznosítása. A MINERVA Térinformatikai rendszer a cégünk által felépített speciális adatstruktúrával, az Önkormányzati döntésfolyamatokhoz szükséges gyors és hatékony alapadatok szolgáltatására - építésigazgatási ügymenet, Önkormányzati vagyonhasznosítás - és a jó döntések előkészítésére hoztuk létre. A rendszer másik arca, az e- önkormányzati rendszerbe illeszkedő, a szolgáltató Önkormányzat a kor technológiai lehetőségeit kihasználó alapelvek alapján alakítottuk ki. A rendszer alapját a központi adatbázisban tárolt adatok és a műszaki tervek, rajzok képezik. Erre az alapra épülnek a rendszer nyilvántartási, adatelérési, adatmanipulációs, tervezési, adminisztrációs és prezentációs szolgáltatásai. A műszaki információs rendszerek célja a rendszerezett adatkezelés, s ez által az idő- és költségmegtakarítás. A számítógéppel segített adminisztráció, a központi adattárolás, a szabványdokumentumok tárolása sok fölösleges papírmunkától kíméli meg a felhasználókat. A belső személyek és az elvégzendő feladatok pontos nyilvántartása fontos lépés a munkaerő-gazdálkodás hatékonyságának növelésére. A meglévő adatok alapján minőségileg új adatok előállítása segít a döntés-előkészítés támogatásában. A kimutatások készítésével nem csak a belső információs rendszer bővül, de a kommunikáció is hatékonyabbá válik.

3 Kliensoldali telepítés A rendszer kliens oldalon telepítést nem igényel. A rendszer indítása tulajdonképpen egy honlap meghívását jelenti, ezt egy Asztalon elhelyezett ikonnal vagy internetes böngészőn keresztül egy másik honlapba beágyazott link-kel szokás a felhasználó számára elérhetővé tenni.

Asztalon elhelyezett ikonnal vagy internetes böngészőn keresztül egy másik

4 Kezelői felület ismertetése A bejelentkező képernyő felépítése: 1. Térkép megjelenítés 2. Fóliakezelő 3. Központi eszköztár 4. Műveletek eszköztár

5 1. Térkép megjelenítés Ebben az ablakban láthatjuk a digitális térképállományt. A térképen való navigálás történhet a központi eszköztár menüsorából kiválasztott eszközök valamelyikével. A térképi megjelenítés léptékfüggő, tehát a méretarány csökkentésével egyre több információ látható.

A térképen való navigálás történhet a központi eszköztár menüsorából

6 2. Fóliakezelő Ebben az ablakban jelennek meg a térképen látható fólia rétegek. A térkép jelenleg a következő fóliákat tartalmazza: - Alaptérkép földhivatali alaptérkép alapján - telekhatár - helyrajzi szám - közterületek nevei - házszámok - Ortofotó Ortofotó Ortofotó Környező települések - Intézmények - Önkormányzati tulajdonú ingatlanok - Szabályozási terv - Szerkezeti terv A gombok ki/be pipálásával tudjuk ki/be kapcsolni a fólia rétegeket. A későbbiekben a térképi adatbázis további fóliákkal bővíthető.

földhivatali alaptérkép alapján - telekhatár - helyrajzi szám - közterületek nevei - házszámok - Ortofotó 2010 - Ortofotó 2005 -

7 3. Központi Eszköztár Térkép eltolása az egér segítségével Nagyítás (2x-es automata) Kicsinyítés (0.5x-ös automata) Nagyítás ablakozással Teljes térképre történő nagyítás Előző nagyítási állapot visszaállítása Nagyítás a kiválasztott objektum(ok)ra Kiválasztási üzemmód aktiválása Kiválasztás megszüntetése Keresés HRSZ-re, közterület névre és házszámra A Nyomtatás gomb segítségével azonnal elérhetjük a Nyomtatás ablakát és megadhatjuk a térkép méretarányát, a papírméretet, illetve a papír orientációját, valamint a nyomtatás dátumát és ezek után formázva nyomtatóra küldhetjük Rajzolás Távolságmérés Az utolsó két pont, illetve az össztávolság értékeit mutatja az aktuális mértékegységben. Területmérés Rendelettár Súgó

Kiválasztás megszüntetése Keresés HRSZ-re, közterület névre és házszámra A Nyomtatás gomb segítségével azonnal elérhetjük a Nyomtatás ablakát és megadhatjuk a térkép méretarányát,

8 4. Műveletek eszköztár A képernyő jobb oldalán található a műveletek eszköztár. - Eszköztár lekapcsoló ikon - Műveletek ikonsor - Bejelentkező modul - Keresés modul - Nyomtatás modul - Rajzolás modul - Távolságmérés modul - Területmérés modul - Rendelettár modul - Súgó modul - Megnyitott modul - Útmutató modul

- Eszköztár lekapcsoló ikon - Műveletek ikonsor - Bejelentkező modul -

9 4.1. Bejelentkező modul A rendszer a Polgármesteri Hivatal számítógépeken rendszeresített felhasználó és jelszókezelő rendszeréhez fog csatlakozik. A rendszer meghívását követően a felhasználóhoz rendelt jogosultsági szint tartalma jelenik meg. Külső felhasználó belépéshez meg kell adni a Felhasználónevet és a jelszót, majd a hitelesítő kódot. A hitelesítő kód beírásánál a kis és nagybetű között a rendszer nem tesz különbséget. A rendszer alapállapotra állítása a kijelentkezésre kattintva történik Helyrajzi szám, utca és házszám szerinti keresés HRSZ: ide kell beírni a keresett helyrajzi számot. A keresés gombra kattintva megjelenik a találati lista, amiből kiválaszthatjuk a megtekinteni kívánt telek helyrajzi számát. Közterület neve: ide lehet beírni a keresett utca nevét, majd a keresés gombra kattintva megjelenik a találati lista, amiből kiválaszthatjuk a megtekinteni kívánt utcát. Házszám: ide lehet beírni a keresett ház számát, majd a keresés gombra kattintva megjelenik a találati lista, amiből kiválaszthatjuk a megtekinteni kívánt épületet. Találati lista: ebben az ablakban jelenik meg a keresés eredménye, melyben ha a kívánt helyrajzi számra, vagy utcanévre kattintunk, akkor a térképünk ráközelít a megjelölt területre.

A hitelesítő kód beírásánál a kis és nagybetű között a rendszer nem tesz különbséget. A rendszer alapállapotra állítása a kijelentkezésre kattintva történik. 4.2.

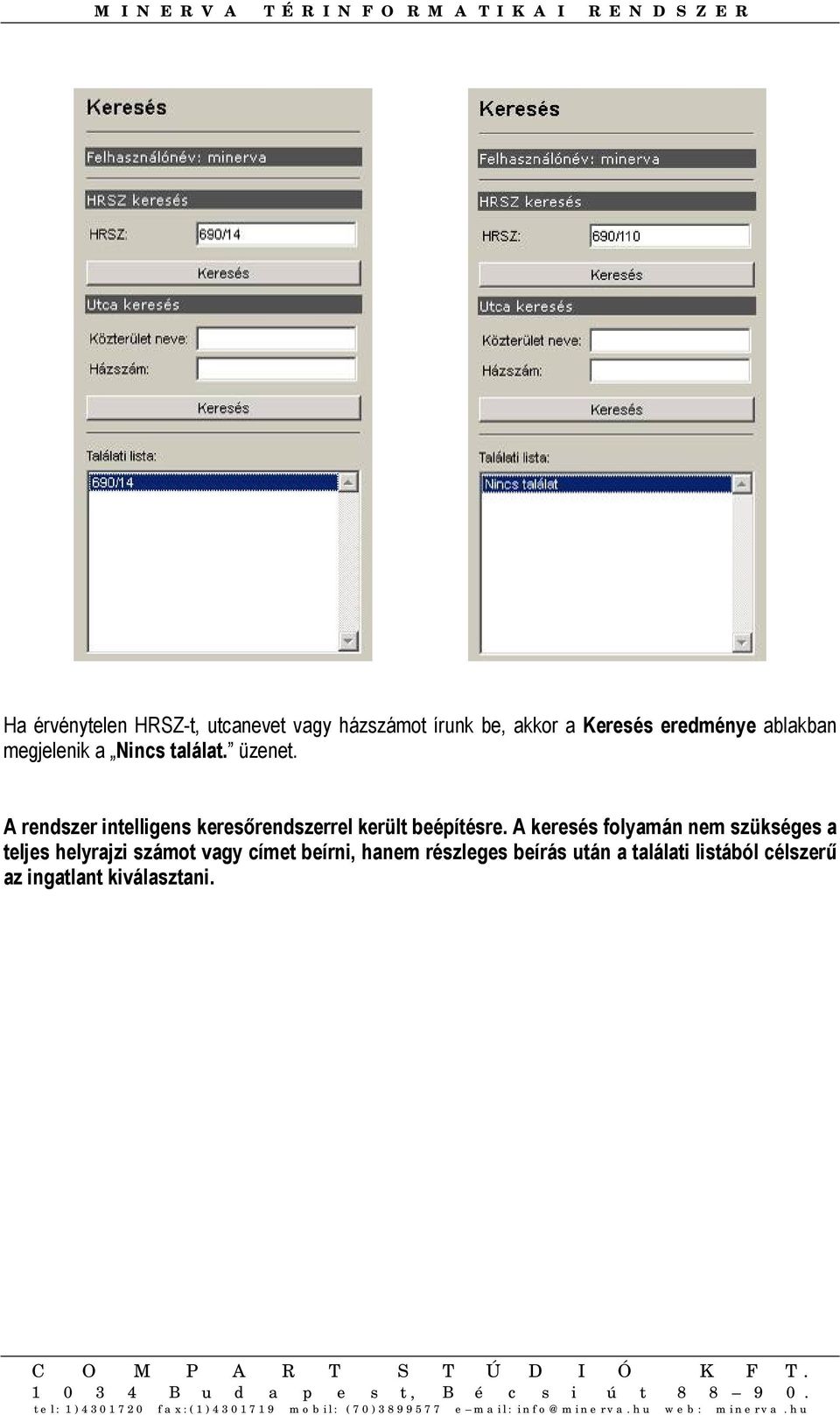

10 Ha érvénytelen HRSZ-t, utcanevet vagy házszámot írunk be, akkor a Keresés eredménye ablakban megjelenik a Nincs találat. üzenet. A rendszer intelligens keresőrendszerrel került beépítésre. A keresés folyamán nem szükséges a teljes helyrajzi számot vagy címet beírni, hanem részleges beírás után a találati listából célszerű az ingatlant kiválasztani.

A rendszer intelligens keresőrendszerrel került beépítésre.

11 4.3. Nyomtatás Nyomtatás menete: Állítsa be a kívánt térképkivágatot a képernyőn, majd írja be a kívánt méretarányt és kattintson a >> ikonra. Állítsa be a papírméretet, majd kattintson a Nyomtat ikonra. A nyomtatási kép megjelenik egy felugró ablakban, melyet a böngésző nyomtatás funkciójával a nyomtató kiválasztása után kinyomtathat. A rendszer az A0, A1, A2, A3, A4-es papírméreteket támogatja.

Állítsa be a papírméretet, majd kattintson a Nyomtat ikonra.

12 4.4. Rajzolás A rajzolás menüpont alatt lehetőség van a térképi felületre vonalat és egyéb síkidomot, valamint megjegyzést beszúrni. Később ezeket akár külön-külön elemenként kijelölve az elem törlése gombbal, vagy kijelölés nélkül a folia törlése gombra kattintva törölhetünk.

Később ezeket akár külön-külön elemenként kijelölve az elem törlése

13 4.5. Távolságmérés Távolságmérés ikon aktiválása után a kijelölt távolság mérete megjelenik a monitor jobb oldalán található Távolság mérése ablakban.

14 4.6. Területmérés A kijelölt objektum területe a számít gomb megnyomása után megjelenik az Objektum területe [m 2 ] ablakban. Több objektum együttes kijelölése esetén az objektumok összesített területe jelenik meg. A Területi elem hozzáadása menüpont alatt, a rajzol ikonnal lehetőség van tetszőleges területi elem rajzolására. Rajzolás menete során meg kell adni a kívánt objektum törési pontjait. A rajzolás befejezése a CTRL+kattintással történik.

A Területi elem hozzáadása menüpont alatt, a rajzol ikonnal lehetőség van tetszőleges területi elem rajzolására.

15 4.7. Rendelettár Tartalmazza Nyergesújfalu Önkormányzatának jelentősebb rendeleteit. A kívánt rendelet felugró ablakban, pdf formátumban megnyílik.

16 4.8. Súgó Tartalmazza a felhasználói kézikönyvet, gyakran ismételt kérdések listáját, valamint egyéb információkat a MINERVA Térinformatika Rendszerrel kapcsolatosan.

17 4.9. Teljes képernyős térkép mód A program eszköztárai a felső sorban található kis kockára kattintva, a fóliatár pedig az elválasztó függőleges osztást megfogva becsukhatók. Ezzel az eljárással a teljes képernyő térképfelületté alakítható.

pedig az elválasztó függőleges osztást megfogva becsukhatók.

18 4.10. Jelenleg feltöltött tartalom ismertetése Digitális alaptérkép A program alapadata a hivatalos földhivatali digitális alaptérkép. A megjelenítés méretfüggő, tehát a nagyítással arányos a megjelenített tartalom.

19 Ortofotó (2000, 2005, 2010)

20 A fekete vonallal jelölt hivatalos földhivatali alaptérkép az ingatlan jogi állapotát mutatja, míg az ortofotó a természetbelit. Így akár megfigyelhető a közterület elkerítése, elbirtoklása.

21 Intézmények A rendszer típusonként szétbontva képes megjeleníteni az intézményeket. Az egérrel az ikonra mutatva megjelenik az adott intézmény neve, címe, elérhetőségei. Önkormányzati tulajdonú ingatlanok

22 Szabályozási terv A Szabályozási terv fólián belül a bel-, és külterület szabályozása külön-külön kapcsolgathatók. Szerkezeti terv A Szerkezeti terv fólián belül a bel-, és külterület, valamint a 2008, 2009, évi módosítás különkülön kapcsolgathatók.

23 Fejlesztési lehetőségek A rendszer nyitott minden grafikus, vektoros és bármilyen, az ingatlanokhoz kapcsolódó adatbázis megjelenítésére és kezelésére. Javaslatok a további térképi adatok megjelenítésére: - szabályozási tervek folyamatos nyilvántartása és megjelenítése - erdészet művelési térképe - közterületi kataszter - építési engedéllyel rendelkező ingatlanok megjelölése - az ingatlanok jogi és természetbeli állapotának eltérései - közlekedési megállók, turistainformációk megjelenítése - reklámhordozók nyilvántartása és megjelenítése Javaslatok adatbázisok kapcsolására: - digitális tervtár, mely időrendben rendszerezi az ingatlanhoz kapcsolódó fényképeket és terveket.
