1 Mintapéldák I. kötet (Statikai modell AutoCAD alatt) 16.1 verzió

2 Tartalomjegyzék 1 BEVEZETŐ Rajzfájlok Készítési eljárások Egy meglévő tervvel és modellgenerálással dolgozva Egy új (üres) tervvel és modellgenerálással dolgozva Elemek generálásával dolgozva Makrók generálásával dolgozva LEMEZ SZÁMÍTÁSA MEGLÉVŐ TERV NÉLKÜL Statikai adatbázis Szerkezeti felületek Anyagok Hálógenerálás Szerkezet ellenőrzése Számítás Grafikus eredmény Numerikus és grafikus eredmény LEMEZ SZÁMÍTÁSA SZABAD LEMEZSZÉLLEL, GERENDÁKKAL ÉS OSZLOPPAL Rajzi előkészítés Statikai adatbázis Szerkezeti felület Áttörés Gerenda és oszlop Hálógenerálás Szerkezet ellenőrzése Számítás Méretezés Grafikus eredmény Numerikus és grafikus eredmény LAKÓHÁZ FÖDÉMJÉNEK SZÁMÍTÁSA Rajzi előkészítés Statikai adatbázis Szerkezeti felületek Áttörés Szabad lemezvég Terhek és terhelési esetek Hálógenerálás Szerkezet ellenőrzése Számítás Metszet Grafikus eredmény Numerikus és grafikus eredmény PONTSZERŰEN ALÁTÁMASZTOTT LEMEZ SZÁMÍTÁSA MODELLGENERÁLÁSSAL Statikai adatbázis Anyagok Szerkezeti felület Szerkezeti felületek módosítása Tartalomjegyzék I

3 5.5 Terhek és terhelési esetek Hálógenerálás Szerkezet ellenőrzése Számítás Grafikus eredmény Numerikus és grafikus eredmény PONTSZERŰEN ALÁTÁMASZTOTT LEMEZ SZÁMÍTÁSA MODELLGENERÁLÁS NÉLKÜL Statikai adatbázis Anyagok Felületelem-háló Megfogás Terhek és terhelési esetek Export a statikai adatbázisba Számítás Grafikus eredmény Numerikus és grafikus eredmény VÁLTOZÓ VASTAGSÁGÚ LEMEZ MODELLGENERÁLÁSSAL Statikai adatbázis Szerkezeti felületek Hálógenerálás Szerkezet ellenőrzése Számítás VÁLTOZÓ VASTAGSÁGÚ LEMEZ MODELLGENERÁLÁS NÉLKÜL Statikai adatbázis Felületelem-háló Változó vastagságú felületelemek Terhek és terhelési esetek Megfogások Export a statikai adatbázisba Módosítás a szöveges fájlban Számítás SÍKBELI RÚDSZERKEZET SZÁMÍTÁSA Statikai adatbázis Keresztmetszetek Szerkezeti geometria Megfogások Terhek és terhelési esetek Export a statikai adatbázisba Számítás VEGYES TÉRBELI SZERKEZET SZÁMÍTÁSA Statikai adatbázis Keresztmetszetek Szerkezeti elemek Terhek és terhelési esetek Hálógenerálás Számítás Tartalomjegyzék II

4 11 TÉRBELI FELÜLETSZERKEZET MODELLGENERÁLÁSSAL Statikai adatbázis Szerkezeti elemek Terhek és terhelési esetek Hálógenerálás Számítás TÉRBELI FELÜLETSZERKEZET MODELLGENERÁLÁS NÉLKÜL Statikai adatbázis Felületelem-háló Megfogások Terhek és terhelési esetek Export a statikai adatbázisba Számítás HÍDSZERKEZET Statikai adatbázis Keresztmetszetek Szerkezeti elemek Terhek és terhelési esetek Hálógenerálás Szerkezet ellenőrzése Számítás Tartalomjegyzék III

5 1.1 Rajzfájlok 1 Bevezető A mintapéldákhoz a következő rajzfájlok használandók: feladat1.dwg feladat2.dwg feladat3.dwg feladat4.dwg feladat5.dwg feladat6.dwg feladat7.dwg feladat8.dwg feladat9.dwg Vonalas rajz egy síkbeli lemezhez Zsaluzási terv egy síkbeli lemez számításához Egy lakóépület alaprajza Pontszerűen alátámasztott lemez pozícióterve Lemezrészlet vonalas rajza Síkbeli rúdszerkezet (keret) Vegyes térbeli szerkezet (épület) Térbeli felületszerkezet (kocka) Vegyes térbeli szerkezet (híd) A program megismeréséhez az itt bemutatásra kerülő példákat az eredeti fájlok másolatával, vagy a fájlok más néven való mentésével készítsük el. 1.2 Készítési eljárások Egy meglévő tervvel és modellgenerálással dolgozva Ha egy zsaluzási- vagy pozícióterv körvonalaiból, segédvonalakból szerkezeti felületek előállítása a feladat, akkor ahhoz a [Középvonal] {Mittellinie}, [Harmadvonal] {Drittellinie}, [Tetszőleges osztó] {Beliebiger Faktor} és a [Másolás a szerkezeti fóliára] {Auf Strukturlayer kopieren} parancsokat használhatjuk fel. A segédvonalakból lesznek a későbbi szerkezeti felületek és az áttörések. A megtámasztási feltételek és kiváltók tulajdonságai a szerkezeti vonalak módosításával állíthatók be. A pontszerű alátámasztásokat az [Oszlop/Szerkezeti pont] {Stütze/Strukturpunkt} paranccsal készíthetjük. A szerkezeti felületek megadására az állandó teher és az esetleges teher értékei és terhelési esetszámai mellett kerül sor. A tulajdonságok, úgymint lemezvastagság, ágyazat, méretek és csoportszámok részben lekérdezésen keresztül, részben előre beállítással lehet meghatározni. Ha ezeket az értékeket módosítanunk kell, akkor ez az [Info/Szerkeszt] {Info/Edit} vagy a [Szerkezeti felületek módosítása] {Strukturfläche ändern} paranccsal történik. A felületelem-hálók elkészítése után pótlólag rudak, rácsrudak, kötelek, peremelemek, kapcsolatok vagy rugók készíthetők a statikai számításhoz. Ezt követően a felületelemekhez kötődő és azoktól független terheket adhatjuk meg. Azután a szerkezet kiszámításra kerül és az eredményeket numerikus, és/vagy grafikus formában tekinthetjük meg. Bevezető 1-1

6 1.2.2 Egy új (üres) tervvel és modellgenerálással dolgozva Egy üres tervben egyszerű vonalakkal egy tetszőleges fólián segédvonalakat rajzolhatunk. A segédvonalakból lesznek a későbbi szerkezeti felületek és az áttörések. A szerkezeti felületek megadására az állandó teher és az esetleges teher értékei és terhelési esetszámai mellett kerül sor. A tulajdonságok, úgymint lemezvastagság, ágyazat, méretek és csoportszámok részben lekérdezésen keresztül, részben előre beállítással lehet meghatározni. Ha ezeket az értékeket módosítanunk kell, akkor ez az [Info/Szerkeszt] {Info/Edit} vagy a [Szerkezeti felületek módosítása] {Strukturfläche ändern} paranccsal történik. A felületelem-hálók elkészítése után pótlólag rudak, rácsrudak, kötelek, peremelemek, kapcsolatok vagy rugók készíthetők a statikai számításhoz. Ezt követően a felületelemekhez kötődő és azoktól független terheket adhatjuk meg. Azután a szerkezet kiszámításra kerül és az eredményeket numerikus, és/vagy grafikus formában tekinthetjük meg Elemek generálásával dolgozva AutoCAD-vonalakból vagy AutoCAD-hálókból egy tetszőleges fólián egy statikai modell készíthető. Ezeken az objektumokon a [Generálás elemekkel] {Über Elemente generieren} parancsot végrehajtva végeselemek (rúd, felületelem, rácsrúd és kötél) generálhatók. Ezt követően a végeselemekhez kötődő és azoktól független terheket adhatjuk meg. Azután a szerkezet kiszámításra kerül és az eredményeket numerikus, és/vagy grafikus formában tekinthetjük meg Makrók generálásával dolgozva A [Generálás makrókkal] {Über Makros generieren} paranccsal a végeselemek (rúd, felületelem, rácsrúd és kötél) a hozzá tartozó csomópontokkal meglévő AutoCAD-vonalak segítségével generálhatók. Ezt követően a végeselemekhez kötődő és azoktól független terheket adhatjuk meg. Azután a szerkezet kiszámításra kerül és az eredményeket numerikus, és/vagy grafikus formában tekinthetjük meg. Bevezető 1-1

7 2 Lemez számítása meglévő terv nélkül A következő terv AutoCAD egyenesekből készült: Ez a példa azt mutatja be, hogy miként készíthetünk statikai számítást egy födém számára, ha nem áll rendelkezésünkre kiindulási rajz. Ekkor a támaszvonalakat jelentő egyeneseket nekünk kell megrajzolni AutoCAD-ben. A elindítása után a menüje és eszköztára megjelenik. A legördülő menüsorban a menü, és az eszköztárak között és a EASY áll rendelkezésünkre. Először indítsuk el a SOFiSTiK programot, és nyissuk meg a rendelkezésre álló tervet. Ezt a legördülő menüsor Fájl Megnyitás, vagy az eszköztár Megnyitás parancsával tudjuk elérni. A listamezőben válasszuk ki a megfelelő fájlt (Feladat1), majd a Megnyitás nyomógombbal nyissuk meg a fájlt. 2.1 Statikai adatbázis Első lépésként adjuk meg a statikai adatbázis nevét és tulajdonságait. Ehhez nyissuk meg a [Statikai pozíció] {Statische Position} párbeszédablakot: Parancssor: SOFiSTiK Statikai pozíció Statische Position SOF_GSYSMOD Lemez számítása meglévő terv nélkül 2-2

8 Aktiváljuk a [Tartórács/Lemez] {Rost/Platte} rádiógombot. A problémamentes szerkesztés céljából aktiváljuk az [Adatbázis koordinátarendszere] {Datenbasis- Koordinatensystem} mezőben a [SOFiSTiK] rádiógombot. Ezáltal a koordinátarendszerünk Z-tengelye a képernyő belseje felé mutat. Zárjuk be a [Statikai pozíció] {Statische Position} párbeszédablakot az [OK] nyomógombbal. 2.2 Szerkezeti felületek Ezután definiálhatjuk a statikai rendszer szerkezeti felületeit (lemezek) és a hozzájuk tartozó terheléseket. Válasszuk ehhez a [Szerkezeti felületek készítése] {Strukturfläche zeichnen} parancsot: Modell készítése Szerkezeti felület Modell erstellen Strukturfläche Parancssor: SOF_PM_AREA A parancs indítása után megjelenik a [Szerkezeti felület] {Strukturfläche} párbeszédablak. A lemez vastagsága legyen 0.2 m. Kattintsunk a rajzi területre. Két lehetőségünk adódik a lemezek definiálására: felületet határoló-vonalak, vagy egy belső pont megmutatása. Válasszuk az utóbbit, mert zárt területekkel rendelkezünk, tehát definiáljunk egy belső pont megmutatásával. Kattintsunk az egyik területbe. Megjelenik a [Lemez terhei] {Lasten an Platten} párbeszédablak, ahol az állandó teher értékét 1.5 kn/m 2 -re, az esetleges teher értékét 3.5 kn/m 2 -re állítsuk be. Lemez számítása meglévő terv nélkül 2-3

9 Ilyen módon definiáljuk a fennmaradó négy lemezt. Az utolsó lemez definiálása után a parancsot az ENTER kétszeri lenyomásával fejezhetjük be. Figyeljünk arra, hogy a mutatott belső pont ne legyen közel a lemezben jobbra fent lévő áttöréshez, különben a program lemezen kívüli vonalként ismeri fel az áttörés vonalát, és a következő hibaüzenet jelenik meg: A pont kívül esik a határvonalon. Punkt liegt außerhalb der Umgrenzung. Ugyanezt az üzenet kapjuk, ha a belső pontot egy beugró sarok közelében mutatjuk meg. Ha [Terhelési eset automatikus hozzáadása] {Lastfälle automatisch hochzählen} kapcsoló aktív, a program az esetleges terheknél minden mezőre újabb terhelési esetet választ. Ha a terhelést sakktáblaszerűen szeretnénk felrakni, a megadásnál módosítsuk az esetleges terhelési esetek számát, vagy alkalmazzuk a [Terhelési esetszám módosítása] {Lastfallnummer ändern} parancsot. A terhek nagyságának előzetes beállításakor minden mezőre ugyanakkora terhelést tételezünk fel. A terhelés nagysága az önálló lemezeknél bármikor módosítható vagy a megadásnál, vagy utólag a [Szerkezeti felületek módosítása] {Strukturfläche ändern} paranccsal. Ha [A párbeszéd csak egyszer jelenjen meg] {Dialog nur einmal anzeigen} kapcsoló aktív, akkor a [Lemez terhei] {Lasten auf Platte} párbeszédablak a parancs ismételt használata alatt nem aktiválódik újra, és minden a továbbiakban előállítandó szerkezeti felület az ebben a párbeszédablakban beállított terheket kapja meg. Második lépésként definiáljuk az áttörést az alaprajz jobb felső részében. Modell készítése Áttörés Modell erstellen Aussparung Parancssor: SOF_PM_HOLE Kattintsunk az áttörés területébe. Fejezzük be a műveletet az ENTER billentyű kétszeri lenyomásával. 2.3 Anyagok Ebben a példában sem oszlop, sem kiváltó, vagy szabadon álló lemezvég sem fordul elő, így következhet az anyagok definiálása. Alapértelmezettként a B 25, a BST 500 ST 37 és a MZ4 I anyagokból lehet gazdálkodni. Ebben a példában azonban alkalmazzunk a B 35 ös betont. Nyissuk meg az [Anyagmegadás] (Materialeingabe) párbeszédablakot: Parancssor: Modell készítése Anyag Modell erstellen Material SOF_GMATE Lemez számítása meglévő terv nélkül 2-4

10 Jelöljük meg az 1 B 25 (DIN 1045) anyagot és válasszuk a [Módosít ] {Modifizieren...} nyomógombot a betonminőség módosításához. Ezután az [Anyag] {Material } párbeszédablak jelenik meg a képernyőn. Válasszuk a [Minőség] {Güteklasse} kijelölő listából a 35 értéket. Az anyag elnevezését a program automatikusan aktualizálja. Ezután zárjuk be mindkét párbeszédablakot az [OK] nyomógombbal. 2.4 Hálógenerálás A födém kiszámításához elő kell állítani a felületelem-hálót. Ehhez indítsuk el a [Felülethálógenerálás] {Netzgenerierung} parancsot. Generálás Automatikus hálógenerálás Generieren Automatische Netzgenerierung Parancssor: SOF_G_MESHGEN A födém méretei miatt ebben a példában az elemszélek maximális hosszát 0.4 m-ben határozzuk meg. Lemez számítása meglévő terv nélkül 2-5

11 Zárjuk be a párbeszédablakot az [OK] nyomógombbal. A program megszerkeszti a hálót. 2.5 Szerkezet ellenőrzése A megszerkesztett hálót az [Import] paranccsal tudjuk a rajzba beolvastatni. Ez persze nem feltétlenül szükséges, de lehetőséget ad a háló ellenőrzésére. Parancssor: Statikai adatbázis (CDB) Import (.cdb -->.dwg) Statikdatenbank (CDB) Import (.cdb -->.dwg)... SOF_GENFIN A [Név] {Name} adatmezőben az előre beállítás alapján a rajzban rendelkezésre álló adatbázisnév szerepel. De a [Tallóz ] {Blättern } nyomógombbal egy másik statikai adatbázist is be tudunk a tervhez olvasni. Az [Import tartalma] {Einlesen} mezőben állíthatjuk be, hogy a program mit importáljon a tervbe. Zárjuk be a párbeszédablakot az [OK] nyomógombbal. A program beolvassa a kiszerkesztett sík hálót a rajzba. Lemez számítása meglévő terv nélkül 2-6

12 Az elkészített háló ellenőrzésének másik lehetősége az ANIMATOR program használata. Parancssor: Eszközök Animator Werkzeuge Animator SOF_G_ANIMATOR Zárjuk be az ANIMATOR programot az ablak jobb felső sarkán található X nyomógomb segítségével, vagy válasszuk a legördülő menüből a [Fájl Kilépés] {Datei Beenden} menüpontot. Ha nem tetszik a háló (túl nagyok az elemek, vagy túl merevek ), akkor a [Hálógenerálás-kezelő] {Steuerung der Netzgenerierung} párbeszédablakban a megfelelő változtatásokat elvégezhetjük. A [Terhelési eset-kezelő] {Lastfallmanager} és a [Terhek készítése] {Lasten eingeben}, illetve a [Terhek módosítása] {Lasten ändern} parancsokkal további pótlólagos terhek rakhatók a födémre. Ezeket a terheket azután az [Export] paranccsal exportálni kell. 2.6 Számítás Nyissuk meg a [Numerikus eredmény] {Numerische Ausgabe} párbeszédablakot, hogy be tudjuk állítani, mi legyen a statikai számítás után létrejövő numerikus eredményfájlban. Parancssor: Számítás Berechnung SOF_G_NUMOUT Lemez számítása meglévő terv nélkül 2-7

13 Ebben a példában a program alapértelmezett beállításai mellett alkalmazzuk az egymásrahalmozást is. Ehhez aktiváljuk az [Egymásrahalmozás] {Überlagerung} mezőben a [Számítsd] {Rechnen} kapcsolót. Végezetül zárjuk be a párbeszédablakot az [OK] nyomógombbal. Megjelenik a képernyőn a számításokat kezelő statikai program, a SOFiSTiK WinPs. Ha nem kívánunk a számítandó modulokon változtatni, akkor kattintsunk a ikonra, vagy válasszuk a legördülő menüből a [SOFiSTiK Számítás] {SOFiSTiK Rechnen} menüpontot, vagy nyomjuk le az ENTER billentyűt. A program megkezdi a számítást. Ha piros X jelenik meg a számító modul neve előtt, akkor a számítás megszakadt, mert hiba van a számítás megadásában, vagy a szerkezetben. Ekkor meg kell nézni a számítás jegyzőkönyvét. Ezt ebben az ablakban, a SOFiSTiK legördülő menü [Jegyzőkönyv] {Protokoll} menüpontjában lehet megtenni. Ekkor megjelenik egy lista, amiben meg kell keresni a hibát jelző modulnál a hiba okát. Ha a modul neve mellett a jobb oldali listában zöld pipa jelenik meg, akkor a számítás tökéletesen végbement, ha zöld X, akkor figyelmeztetésekkel, de elkészült a számítás (figyelmeztetés: hiba van ugyan a szerkezetben, de ez nem befolyásolja a számítást). Zárjuk be a SOFiSTiK WinPS program ablakát az ablak jobb felső sarkán található X nyomógomb segítségével, vagy válasszuk a legördülő menüből a [Fájl Kilépés] {Datei Beenden} menüpontot. Lemez számítása meglévő terv nélkül 2-8

14 2.7 Grafikus eredmény A számítás után készíttethetünk a programmal grafikus eredményt is. Indítsuk el ehhez a [Grafikus eredmény] {grafische Ausgabe} parancsot. Grafikai kimenet Grafikus eredmény Grafische Ausgabe Grafische Ausgabe... Parancssor: SOF_G_GRAOUT A megjelenő kérdésre, válaszoljunk [Nem]-mel {Nein}, mert a WinGRAF programot most nem szükséges elindítani, elegendő számunkra a párbeszédablak segítségével készített grafikus eredmény. Ebben a példában a lemez maximális és minimális alakváltozását jelentő kiegészítést állítsuk be. Ehhez válasszuk az [Tehercsoportosítás] {Überlagerungslastfälle} fület. Aktiváljuk a [Szintvonalak] {Höhenlinien} mezőben az [Elmozdulások] {Verschiebungen} kapcsolót. Zárjuk be a párbeszédablakot az [OK] nyomógombbal. Ezután a SOFiSTiK URSULA program automatikusan elindul. A képernyőn megjelenik a SOFiSTiK URSULA program ablaka az első elkészített ábrával. A képek között az ablak bal oldalán található lista (ábrák nevei) segítségével tallózhatunk. Itt láthatók a fent említett maximális és minimális elmozdulások ábrái: Lemez számítása meglévő terv nélkül 2-9

15 Zárjuk be a SOFiSTiK URSULA programot a [Fájl Kilépés] {Datei Beenden} paranccsal a legördülő menüből, vagy kattintsunk az ablak jobb felső sarkában lévő X -re. 2.8 Numerikus és grafikus eredmény Befejezésül nézzük meg a numerikus eredményeket szintén az URSULA programmal: Eszközök Teljes eredmény megtekintése és nyomtatása Werkzeuge Gesamtergebnis ansehen u. drucken Parancssor: SOF_G_URSULA A program megnyitja a [Fájl megtekintése] {Datei zum Ansehen} ablakot. Itt jelöljük meg a FELADAT1_SLA.PLB fájlt. Válasszuk a Megnyitás nyomógombot. Ekkor a SOFiSTiK URSULA program megnyitja az eredményfájlt. A SOFiSTiK URSULA program ablakát zárjuk be a legördülő menü [Fájl Kilépés] {Datei Beenden} menüpontjával, vagy kattintsunk az ablak jobb felső sarkában lévő X -re. A példa és a használatának befejezéséhez zárjuk be az AutoCAD programot. Lemez számítása meglévő terv nélkül 2-10

16 3 Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal A második példa az első példához hasonló födém számítása. Az áttörés kerek, két fal helyett kiváltót (lemezbordát) kell alkalmazni és az egyik lemez nincs minden oldalon megtámasztva. Először indítsuk el a SOFiSTiK programot, és nyissuk meg a rendelkezésre álló tervet. Ezt a legördülő menüsor Fájl Megnyitás, vagy az eszköztár Megnyitás parancsával tudjuk elérni. A listamezőben válasszuk ki a megfelelő fájlt (Feladat2), majd a Megnyitás nyomógombbal nyissuk meg a fájlt. A következő rajz Feladat2.dwg néven található meg. 3.1 Rajzi előkészítés Az alaprajzi tervből a statikai rendszer előállításához használjunk segédegyeneseket. A külső falaknál dolgozzunk a [Harmadvonal] {Drittellinie} paranccsal, a belső falaknál pedig a [Középvonal] {Mittellinie} paranccsal. Modell készítése Segédvonalak Harmadvonal Modell erstellen Hilfslinie Drittellinie Parancssor: SOF_DRITTEL-LINIE Kattintsunk a fal egyik egyenesére, amelyhez közelebb szeretnénk megkapni a harmadoló vonalat. Kattintsunk a falat jelképező másik egyenesre. Fejezzük be a parancsot az ENTER billentyű lenyomásával. Modell készítése Segédvonalak Középvonal Modell erstellen Hilfslinie Mittellinie Parancssor: SOF_MITTEL-LINIE Kattintsunk a fal egyik egyenesére. Kattintsunk a falat jelképező másik egyenesre. Fejezzük be a parancsot az ENTER billentyű lenyomásával. Ha minden segédegyenest elkészítünk, akkor a terv így fog kinézni: Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-1

17 3.2 Statikai adatbázis Következő lépésként adjuk meg a statikai adatbázis nevét és tulajdonságait. Ehhez nyissuk meg a [Statikai pozíció] {Statische Position} párbeszédablakot: Parancssor: SOFiSTiK Statikai pozíció Statische Position SOF_GSYSMOD Aktiváljuk a [Tartórács/Lemez] {Rost/Platte} rádiógombot. A problémamentes szerkesztés céljából aktiváljuk az [Adatbázis koordinátarendszere] {Datenbasis- Koordinatensystem} mezőben a [SOFiSTiK] rádiógombot. Ezáltal a koordinátarendszerünk Z-tengelye a képernyő belseje felé mutat. Zárjuk be a [Statikai pozíció] {Statische Position} párbeszédablakot az [OK] nyomógombbal. 3.3 Szerkezeti felület Ezután definiálhatjuk a statikai rendszer szerkezeti felületeit (lemezek) és a hozzájuk tartozó terheléseket. Válasszuk ehhez a [Szerkezeti felületek készítése] {Strukturfläche zeichnen} parancsot: Modell készítése Szerkezeti felület Modell erstellen Strukturfläche Parancssor: SOF_PM_AREA A parancs indítása után megjelenik a [Szerkezeti felület] {Strukturfläche} párbeszédablak. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-2

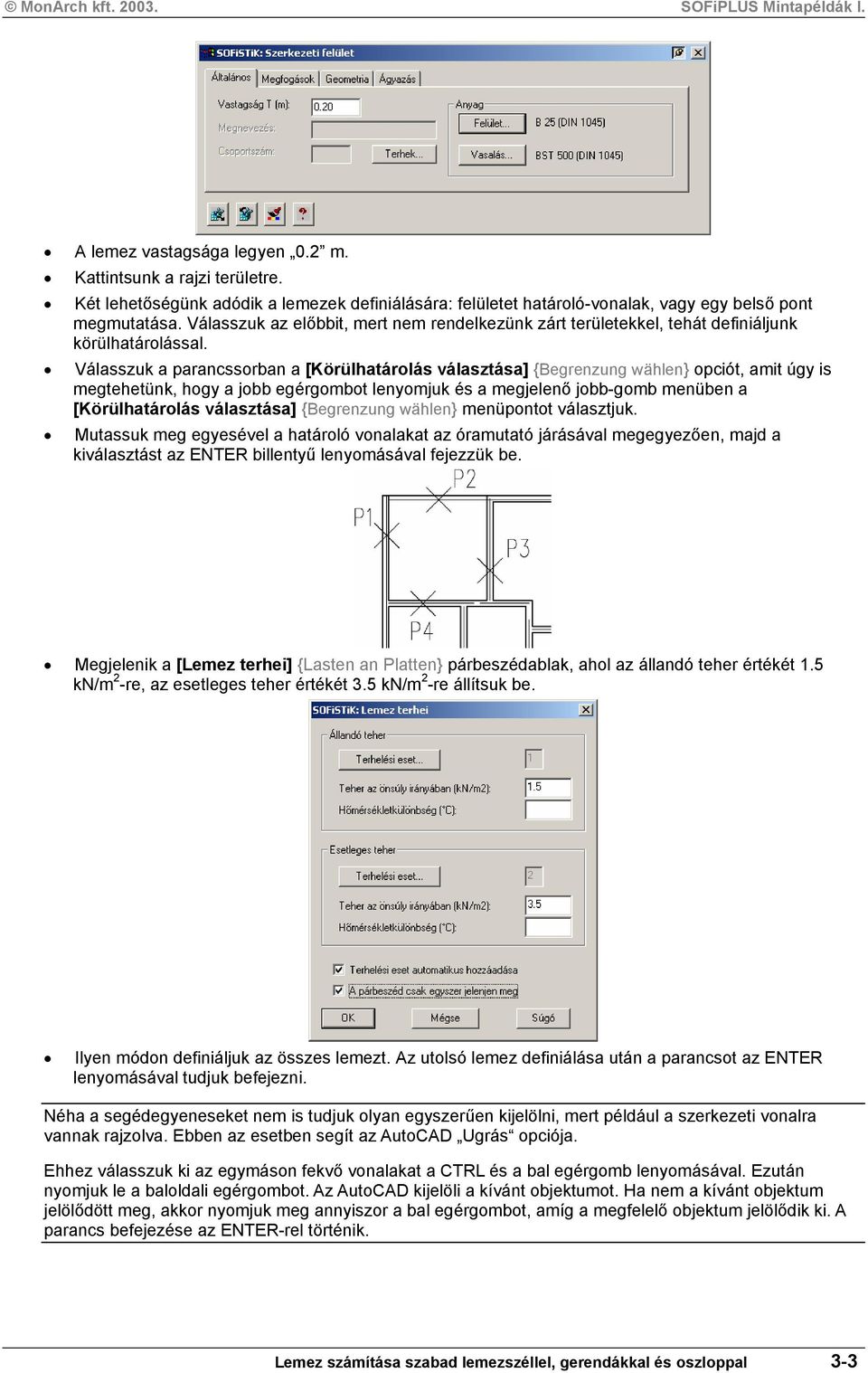

18 A lemez vastagsága legyen 0.2 m. Kattintsunk a rajzi területre. Két lehetőségünk adódik a lemezek definiálására: felületet határoló-vonalak, vagy egy belső pont megmutatása. Válasszuk az előbbit, mert nem rendelkezünk zárt területekkel, tehát definiáljunk körülhatárolással. Válasszuk a parancssorban a [Körülhatárolás választása] {Begrenzung wählen} opciót, amit úgy is megtehetünk, hogy a jobb egérgombot lenyomjuk és a megjelenő jobb-gomb menüben a [Körülhatárolás választása] {Begrenzung wählen} menüpontot választjuk. Mutassuk meg egyesével a határoló vonalakat az óramutató járásával megegyezően, majd a kiválasztást az ENTER billentyű lenyomásával fejezzük be. Megjelenik a [Lemez terhei] {Lasten an Platten} párbeszédablak, ahol az állandó teher értékét 1.5 kn/m 2 -re, az esetleges teher értékét 3.5 kn/m 2 -re állítsuk be. Ilyen módon definiáljuk az összes lemezt. Az utolsó lemez definiálása után a parancsot az ENTER lenyomásával tudjuk befejezni. Néha a segédegyeneseket nem is tudjuk olyan egyszerűen kijelölni, mert például a szerkezeti vonalra vannak rajzolva. Ebben az esetben segít az AutoCAD Ugrás opciója. Ehhez válasszuk ki az egymáson fekvő vonalakat a CTRL és a bal egérgomb lenyomásával. Ezután nyomjuk le a baloldali egérgombot. Az AutoCAD kijelöli a kívánt objektumot. Ha nem a kívánt objektum jelölődött meg, akkor nyomjuk meg annyiszor a bal egérgombot, amíg a megfelelő objektum jelölődik ki. A parancs befejezése az ENTER-rel történik. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-3

19 Ha [Terhelési eset automatikus hozzáadása] {Lastfälle automatisch hochzählen} kapcsoló aktív, a program az esetleges terheknél minden mezőre újabb terhelési esetet választ. Ha a terhelést sakktáblaszerűen szeretnénk felrakni, a megadásnál módosítsuk az esetleges terhelési esetek számát, vagy alkalmazzuk a [Terhelési esetszám módosítása] {Lastfallnummer ändern} parancsot. A terhek nagyságának előzetes beállításakor minden mezőre ugyanakkora terhelést tételezünk fel. A terhelés nagysága az önálló lemezeknél bármikor módosítható vagy a megadásnál, vagy utólag a [Szerkezeti felületek módosítása] {Strukturfläche ändern} paranccsal. Ha [A párbeszéd csak egyszer jelenjen meg] {Dialog nur einmal anzeigen} kapcsoló aktív, akkor a [Lemez terhei] {Lasten auf Platte} párbeszédablak a parancs ismételt használata alatt nem aktiválódik újra, és minden a továbbiakban előállítandó szerkezeti felület az ebben a párbeszédablakban beállított terheket kapja meg. 3.4 Áttörés A következő lépésben definiáljuk az áttörést az alaprajz jobb felső részében belső pont megmutatásával. Modell készítése Áttörés Modell erstellen Aussparung Parancssor: SOF_PM_HOLE Kattintsunk az áttörés területébe. Fejezzük be a műveletet az ENTER billentyű kétszeri lenyomásával. 3.5 Gerenda és oszlop Következő lépésként a gerendák, egészen pontosan a vízszintes gerenda definiálása következik. Ehhez az oszlop helyén a szerkezeti vonalat fel kell törni, hogy a támaszt be lehessen illeszteni. Egy kiegészítő szerkezeti pont beillesztésére van szükség. Ez a [Vonal felosztása] {Kante teilen} paranccsal történik. A szerkezeti vonal az oszlop középpontjában kerül szétvágásra. Mivel jelen esetben a kiegészítő szerkezeti pontot az oszlopot szimbolizáló négyzet középpontjába kell elhelyezni, ezért rajzoljuk be a négyzet átlóit. Indítsuk el az [Vonal felosztása] {Kante teilen} parancsot. Modell módosítása Vonal felosztása Modell ändern Kante teilen Parancssor: SOF_PM_EDGE_SPLIT Kattintsunk arra a szerkezeti vonalra, melyet fel kívánunk osztani. Kattintsunk a négyzet átlóinak metszéspontjára, melynél a szerkezeti vonalat fel kívánjuk osztani. Fejezzük be a műveletet az ENTER billentyű kétszeri lenyomásával. Azoknál a szerkezeti vonalaknál, melyekből gerendák készülnek, nem szabad a Z-irányú elmozdulást megtiltani. Ezért az [Info/Szerkeszt] {Info/Edit} parancsban a [Módosítás] {Ändern} nyomógombbal változtatni kell a megfogási viszonyokon. Ezen kívül a kiváltókhoz keresztmetszet kell rendelni. Jelenítsük meg először a [Rajzelemek információi] {Information über Zeichnungselemente} párbeszédablakot. Mutassunk az imént feldarabolt él valamelyikére. Itt megállapíthatjuk, hogy a szerkezeti vonal már Z-irányban rögzített, és nincs keresztmetszete. Parancssor: Info/Szerkeszt Info/Edit... SOF_GINFO Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-4

20 Több elem kiválasztásakor az elemek között a [<Előző] {<Vorheriges} és [Következő>] {Nächstes>} nyomógombokkal lapozhatunk. A párbeszédablakban [Szerkezeti vonal] {Strukturkante} típus szerepeljen. Válasszuk a [Módosít ] {Ändern...} nyomógombot, a [Szerkezeti vonal] {Strukturkanten} párbeszédablak megjelenítéséhez. Ügyeljünk arra, hogy a [Kiválasztási halmaz bővítése] {Gewählte Elemente bei Objektwahl verwenden} kapcsoló aktív legyen, hogy az újonnan kiválasztott rajzi elemek bekerüljenek a kiválasztási halmazba. Ha ezt a kapcsolót inaktívan hagyjuk, akkor a kiválasztási halmaz csak az újonnan kiválasztott rajzi elemeket fogja tartalmazni, a korábban kiválasztott rajzi elemek a kiválasztási halmazból törlődnek. Kattintsunk a rajzi területre és válasszuk ki a másik két szerkezeti vonalat (a feldarabolt vonal másik fele és a bal felső sarokban lévő függőleges), hogy azok is kiváltóként funkcionáljanak tovább. A kiválasztás után a párbeszédablak alsó részén láthatjuk, hogy három objektumot választottunk ki a módosításhoz (3 [kiválasztva] {gewählt}). Bármilyen kijelölési módszert is választunk, csak azok az objektumok kerülnek kiválasztottak közé, amik a nyitott párbeszédablakban módosíthatók (tehát a párbeszédablaknak megfelelő szerkezeti elemek). Módosítsuk a [Megfogások] {Festhaltungen} fül tartalmát úgy, hogy inaktiváljuk a globális irányra vonatkozó [PZZ] kapcsolót. Aktiváljuk a [Rudak] {Unterzug} fülön a [Keresztmetszet] {Querschnitt} nyomógomb előtt található kapcsolót. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-5

21 A [Keresztmetszet] {Querschnitt} nyomógombon keresztül nyissuk meg a [Keresztmetszet] {Querschnitte} párbeszédablakot. A [Keresztmetszet] {Querschnitte} párbeszédablakban láthatjuk, hogy még nincs egyetlen definiált keresztmetszet sem. Válasszuk az [Új ] {Neu } nyomógombot, hogy egy új keresztmetszet definiálhassunk. Ezen keresztül az [Általános keresztmetszetek] {Standard Querschnitte} párbeszédablakba jutunk. Ebben a párbeszédablakban jelöljük meg a [Lemezborda] {Plattenbalken} bejegyzést és nyomjuk meg az [OK] nyomógombot. Ennek hatására megjelenik a képernyőn a [Borda keresztmetszet] {Plattenbalken} párbeszédablak. A keresztmetszet készítésében kövessük az alábbi utasításokat: Anyagot a kijelölő listából tudjuk kiválasztani, itt azok az anyagok szerepelnek, melyeket a már korábban definiáltunk, vagy amiket statikai adatbázis alapértelmezésként már tartalmaz. A keresztmetszet anyaga legyen a B 25 beton. A [Teljes magasság] {Gesamthöhe} legyen 40 cm. A [Bordaszélesség] {Stegbreite} legyen 24 cm. A [Lemezvastagság] {Plattendicke} 20 cm, a [Lemezszélesség] {Plattenbreite} pedig legyen 75 cm. A vasalás távolságát, a keresztmetszet szélétől válasszuk mindenhol 4 cm-re. A keresztmetszetet elnevezhetjük, ha saját nevet szeretnénk neki adni. A többi beállítási lehetőséget hagyjuk változatlanul. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-6

22 Zárjuk be a párbeszédablakot az [OK] nyomógombbal. Most már rendelkezésünkre áll egy keresztmetszet. Mindent elvégeztünk, már csak el kell hagyni a párbeszédablakot az [OK] nyomógombbal, hogy a kiváltót fel tudjuk ruházni az újdonsült keresztmetszettel. Hagyjuk el a [Szerkezeti vonal] {Strukturkanten} párbeszédablakot az [OK] nyomógomb megnyomásával. Azután ismét az [Info/Szerkeszt] {Info/Edit} parancsban találjuk magunkat. Válasszuk ki csak azt a szerkezeti vonalat, amit szabad lemezszélként szeretnénk szerepeltetni a számításban (bal felső sarokban lévő vízszintes él). Használjuk az [<Előző] {<Vorheriges} és [Következő>] {Nächstes>} nyomógombokat a kívánt objektum megkereséséhez. Válasszuk a [Módosít ] {Ändern...} nyomógombot, a [Szerkezeti vonal] {Strukturkanten} párbeszédablak megjelenítéséhez. Módosítsuk a [Megfogások] {Festhaltungen} fül tartalmát úgy, hogy inaktiváljuk a globális irányra vonatkozó [PZZ] kapcsolót, majd hagyjuk el a [Szerkezeti vonal] {Strukturkanten} párbeszédablakot az [OK] nyomógombbal. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-7

23 Azután ismét az [Info/Szerkeszt] {Info/Edit} parancsban találjuk magunkat. Módosítsuk a korábban a [Vonal felosztása] {Kante teilen} paranccsal létrehozott szerkezeti pontot oszloppá. Használjuk az [<Előző] {<Vorheriges} és [Következő>] {Nächstes>} nyomógombokat a kívánt objektum megkereséséhez. Válasszuk a [Módosít ] {Ändern...} nyomógombot az [Szerkezeti pont] {Strukturpunkt} párbeszédablak megjelenítéséhez. Módosítsuk a [Megfogások] {Festhaltungen} fül tartalmát úgy, hogy aktiváljuk a globális irányra vonatkozó [PZZ] kapcsolót. Adjuk meg az oszlop méreteit az [Általános] {Allgemein} fülön található [Méretek] {Abmessungen} mezőben. Az x és y irányú méret legyen egyaránt 0.24 m. Zárjuk be a [Szerkezeti pont] { Strukturpunkt} párbeszédablakot az [OK] nyomógomb segítségével. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-8

24 Azután ismét az [Info/Szerkeszt] {Info/Edit} parancsban találjuk magunkat. Ezúttal fejezzük be a parancsot az ENTER billentyű kétszeri lenyomásával. 3.6 Hálógenerálás A födém kiszámításához elő kell állítani a felületelem-hálót. Ehhez indítsuk el a [Felülethálógenerálás] {Netzgenerierung} parancsot. Generálás Automatikus hálógenerálás Generieren Automatische Netzgenerierung Parancssor: SOF_G_MESHGEN A födém méretei miatt ebben a példában az elemszélek maximális hosszát 0.4 m-ben határozzuk meg. Zárjuk be a párbeszédablakot az [OK] nyomógombbal. A program megszerkeszti a hálót. 3.7 Szerkezet ellenőrzése A megszerkesztett hálót az [Import] paranccsal tudjuk a rajzba beolvastatni. Ez persze nem feltétlenül szükséges, de lehetőséget ad a háló ellenőrzésére. Parancssor: Statikai adatbázis (CDB) Import (.cdb -->.dwg) Statikdatenbank (CDB) Import (.cdb -->.dwg)... SOF_GENFIN Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-9

25 A [Név] {Name} adatmezőben az előre beállítás alapján a rajzban rendelkezésre álló adatbázisnév szerepel. De a [Tallóz ] {Blättern } nyomógombbal egy másik statikai adatbázist is be tudunk a tervhez olvasni. Az [Import tartalma] {Einlesen} mezőben állíthatjuk be, hogy a program mit importáljon a tervbe. Zárjuk be a párbeszédablakot az [OK] nyomógombbal. A program beolvassa a kiszerkesztett sík hálót a rajzba. Az elkészített háló ellenőrzésének másik lehetősége az ANIMATOR program használata. Parancssor: Eszközök Animator Werkzeuge Animator SOF_G_ANIMATOR Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-10

26 Zárjuk be az ANIMATOR programot az ablak jobb felső sarkán található X nyomógomb segítségével, vagy válasszuk a legördülő menüből a [Fájl Kilépés] {Datei Beenden} menüpontot. Ha nem tetszik a háló (túl nagyok az elemek, vagy túl merevek ), akkor a [Hálógenerálás-kezelő] {Steuerung der Netzgenerierung} párbeszédablakban a megfelelő változtatásokat elvégezhetjük. A [Terhelési eset-kezelő] {Lastfallmanager} és a [Terhek készítése] {Lasten eingeben}, illetve a [Terhek módosítása] {Lasten ändern} parancsokkal további pótlólagos terhek rakhatók a födémre. Ezeket a terheket azután az [Export] paranccsal exportálni kell. 3.8 Számítás Nyissuk meg a [Numerikus eredmény] {Numerische Ausgabe} párbeszédablakot, hogy be tudjuk állítani, mi legyen a statikai számítás után létrejövő numerikus eredményfájlban. Parancssor: Számítás Berechnung SOF_G_NUMOUT Ebben a példában a program alapértelmezett beállításai mellett kérjük az egymásrahalmozás és a szétosztott támaszerők kiszámítását is. Ehhez aktiváljuk az [Egymásrahalmozás] {Überlagerung} mezőben a [Számítsd] {Rechnen} és [Szétosztott támaszerők] {Verteilte Auflagerkräfte} kapcsolókat. Végezetül zárjuk be a párbeszédablakot az [OK] nyomógombbal. Megjelenik a képernyőn a számításokat kezelő statikai program, a SOFiSTiK WinPs. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-11

27 Ha nem kívánunk a számítandó modulokon változtatni, akkor kattintsunk a ikonra, vagy válasszuk a legördülő menüből a [SOFiSTiK Számítás] {SOFiSTiK Rechnen} menüpontot, vagy nyomjuk le az ENTER billentyűt. A program megkezdi a számítást. Ha piros X jelenik meg a számító modul neve előtt, akkor a számítás megszakadt, mert hiba van a számítás megadásában, vagy a szerkezetben. Ekkor meg kell nézni a számítás jegyzőkönyvét. Ezt ebben az ablakban, a SOFiSTiK legördülő menü [Jegyzőkönyv] {Protokoll} menüpontjában lehet megtenni. Ekkor megjelenik egy lista, amiben meg kell keresni a hibát jelző modulnál a hiba okát. Ha a modul neve mellett a jobb oldali listában zöld pipa jelenik meg, akkor a számítás tökéletesen végbement, ha zöld X, akkor figyelmeztetésekkel, de elkészült a számítás (figyelmeztetés: hiba van ugyan a szerkezetben, de ez nem befolyásolja a számítást). Zárjuk be a SOFiSTiK WinPS program ablakát az ablak jobb felső sarkán található X nyomógomb segítségével, vagy válasszuk a legördülő menüből a [Fájl Kilépés] {Datei Beenden} menüpontot. A számítás után egy rúdméretezést hajthatunk végre. 3.9 Méretezés Indítsuk el ehhez a [Rúdméretezés] {Stabbemessung} parancsot. Rúdméretezés Stabbemessung. Parancssor: SOF_G_BEAMDES A program azonnal megkezdi a számítást, és azt követően automatikusan a SOFiSTiK URSULA programot indítja el. A képernyőn megjelenik a SOFiSTiK URSULA program ablaka az első elkészített ábrával. A képek és a számított eredmények között az ablak bal oldalán található lista (ábrák nevei) segítségével tallózhatunk. A következő ábrán az oszloppal támogatott lemezborda igénybevételeit és a szükséges vasmennyiség eloszlását láthatjuk: Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-12

28 3.10 Grafikus eredmény A számítás után készíttethetünk a programmal grafikus eredményt is. Indítsuk el ehhez a [Grafikus eredmény] {grafische Ausgabe} parancsot: Grafikai kimenet Grafikus eredmény Grafische Ausgabe Grafische Ausgabe... Parancssor: SOF_G_GRAOUT A megjelenő kérdésre, válaszoljunk [Nem]-mel {Nein}, mert a WinGRAF programot most nem szükséges elindítani, elegendő számunkra a párbeszédablak segítségével készített grafikus eredmény. Ebben a példában az alapértelmezett beállításokat kiegészítve ábrázoltassuk a szétosztott támaszerőket és a maximális és minimális rúdigénybevételeket is. Válasszuk ehhez a [Tehercsoportosítás] {Überlagerungslastfälle} fület. Aktiváljuk a [Csomópont] {Knoten} mezőben a [Szétosztott támaszerők] {Randkräfte} kapcsolót és a [Rúdelem] {Unterzüge} mezőben az [Igénybevételek] {Schnittkräfte} kapcsolót. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-13

29 Zárjuk be a párbeszédablakot az [OK] nyomógombbal. Ezután a SOFiSTiK URSULA program automatikusan elindul. A képernyőn megjelenik a SOFiSTiK URSULA program ablaka az első elkészített ábrával. A képek között az ablak bal oldalán található lista (ábrák nevei) segítségével tallózhatunk. Itt következnek a gerendák igénybevételi ábrái: Zárjuk be a SOFiSTiK URSULA ablakot a [Fájl Kilépés] {Datei Beenden} paranccsal a legördülő menüből, vagy kattintsunk az ablak jobb felső sarkában lévő X-re Numerikus és grafikus eredmény Befejezésül nézzük meg a numerikus eredményeket szintén az URSULA programmal: Eszközök Teljes eredmény megtekintése és nyomtatása Werkzeuge Gesamtergebnis ansehen u. drucken Parancssor: SOF_G_URSULA A program megnyitja a [Fájl megtekintése] {Datei zum Ansehen} ablakot. Itt jelöljük meg a FELADAT2_SLA.PLB fájlt. Válasszuk a Megnyitás nyomógombot. Ekkor a SOFiSTiK URSULA program megnyitja az eredményfájlt. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-14

30 A SOFiSTiK URSULA program ablakát zárjuk be a legördülő menü [Fájl Kilépés] {Datei Beenden} menüpontjával, vagy kattintsunk az ablak jobb felső sarkában lévő X -re. A példa és a használatának befejezéséhez zárjuk be az AutoCAD programot. Lemez számítása szabad lemezszéllel, gerendákkal és oszloppal 3-15

31 4 Lakóház födémjének számítása A harmadik példában egy lakóépület födémjét számítjuk ki. Mint ahogy az a második példában is volt, egy alaprajzi terv meglétéből kell statikai számítást készíteni. Először indítsuk el a SOFiSTiK programot, és nyissuk meg a rendelkezésre álló tervet. Ezt a Legördülő menüsor Fájl Megnyitás, vagy az eszköztár Megnyitás parancsával érhetjük el. A listamezőben válasszuk ki a megfelelő fájlt (Feladat3), majd a Megnyitás nyomógombbal nyissuk meg a fájlt. A következő rajz Feladat3.DWG néven található meg. 4.1 Rajzi előkészítés Az alaprajzi tervből a statikai rendszer előállításához használjunk segédegyeneseket. A külső falaknál dolgozzunk a [Harmadvonal] {Drittellinie} paranccsal, a belső falaknál pedig a [Középvonal] {Mittellinie} paranccsal. Modell készítése Segédvonalak Harmadvonal Modell erstellen Hilfslinie Drittellinie Parancssor: SOF_DRITTEL-LINIE Kattintsunk a fal egyik egyenesére, amelyhez közelebb szeretnénk megkapni a harmadoló vonalat. Kattintsunk a falat jelképező másik egyenesre. Fejezzük be a parancsot az ENTER billentyű lenyomásával. Modell készítése Segédvonalak Középvonal Modell erstellen Hilfslinie Mittellinie Parancssor: SOF_MITTEL-LINIE Kattintsunk a fal egyik egyenesére. Kattintsunk a falat jelképező másik egyenesre. Fejezzük be a parancsot az ENTER billentyű lenyomásával. Ha minden segédegyenest elkészítünk, akkor a terv így fog kinézni: Lakóház födémjének számítása 4-1

32 4.2 Statikai adatbázis Következő lépésként adjuk meg a statikai adatbázis nevét és tulajdonságait. Ehhez nyissuk meg a [Statikai pozíció] {Statische Position} párbeszédablakot: Parancssor: SOFiSTiK Statikai pozíció Statische Position SOF_GSYSMOD Aktiváljuk a [Tartórács/Lemez] {Rost/Platte} rádiógombot. A problémamentes szerkesztés céljából aktiváljuk az [Adatbázis koordinátarendszere] {Datenbasis- Koordinatensystem} mezőben a [SOFiSTiK] rádiógombot. Ezáltal a koordinátarendszerünk Z-tengelye a képernyő belseje felé mutat. Zárjuk be a [Statikai pozíció] {Statische Position} párbeszédablakot az [OK] nyomógombbal. 4.3 Szerkezeti felületek Ezután definiálhatjuk a statikai rendszer szerkezeti felületeit (lemezek) és a hozzájuk tartozó terheléseket. Válasszuk ehhez a [Szerkezeti felületek készítése] {Strukturfläche zeichnen} parancsot. Lakóház födémjének számítása 4-2

33 Modell készítése Szerkezeti felület Modell erstellen Strukturfläche Parancssor: SOF_PM_AREA A parancs indítása után megjelenik a [Szerkezeti felület] {Strukturfläche} párbeszédablak. A lemez vastagsága legyen 0.2 m. Kattintsunk a rajzi területre. Két lehetőségünk adódik a lemezek definiálására: felületet határoló-vonalak, vagy egy belső pont megmutatása. Válasszuk az előbbit, mert nem rendelkezünk zárt területekkel, tehát definiáljunk körülhatárolással. Válasszuk a parancssorban a [Körülhatárolás választása] {Begrenzung wählen} opciót, amit úgy is megtehetünk, hogy a jobb egérgombot lenyomjuk és a megjelenő jobb-gomb menüben a [Körülhatárolás választása] {Begrenzung wählen} menüpontot választjuk. Mutassuk meg egyesével a határoló vonalakat az óramutató járásával megegyezően, majd a kiválasztást az ENTER billentyű lenyomásával fejezzük be. Megjelenik a [Lemez terhei] {Lasten an Platten} párbeszédablak, ahol az állandó teher értékét 1.5 kn/m 2 -re, az esetleges teher értékét 3.5 kn/m 2 -re állítsuk be. Ilyen módon definiáljuk az összes lemezt. Az utolsó lemez definiálása után a parancsot az ENTER lenyomásával tudjuk befejezni. Néha a segédegyeneseket nem is tudjuk olyan egyszerűen kijelölni, mert például a szerkezeti vonalra vannak rajzolva. Ebben az esetben segít az AutoCAD Ugrás opciója. Ehhez válasszuk ki az egymáson fekvő vonalakat a CTRL és a bal egérgomb lenyomásával. Ezután nyomjuk le a baloldali egérgombot. Az AutoCAD kijelöli a kívánt objektumot. Ha nem a kívánt objektum Lakóház födémjének számítása 4-3

34 jelölődött meg, akkor nyomjuk meg annyiszor a bal egérgombot, amíg a megfelelő objektum jelölődik ki. A parancs befejezése az ENTER-rel történik. Ha [Terhelési eset automatikus hozzáadása] {Lastfälle automatisch hochzählen} kapcsoló aktív, a program az esetleges terheknél minden mezőre újabb terhelési esetet választ. Ha a terhelést sakktáblaszerűen szeretnénk felrakni, a megadásnál módosítsuk az esetleges terhelési esetek számát, vagy alkalmazzuk a [Terhelési esetszám módosítása] {Lastfallnummer ändern} parancsot. A terhek nagyságának előzetes beállításakor minden mezőre ugyanakkora terhelést tételezünk fel. A terhelés nagysága az önálló lemezeknél bármikor módosítható vagy a megadásnál, vagy utólag a [Szerkezeti felületek módosítása] {Strukturfläche ändern} paranccsal. Ha [A párbeszéd csak egyszer jelenjen meg] {Dialog nur einmal anzeigen} kapcsoló aktív, akkor a [Lemez terhei] {Lasten auf Platte} párbeszédablak a parancs ismételt használata alatt nem aktiválódik újra, és minden a továbbiakban előállítandó szerkezeti felület az ebben a párbeszédablakban beállított terheket kapja meg. A lemezben a lépcső miatti áttörést szabad lemezszélként és nem pedig áttörésként kell definiálni. Ha az áttörést áttörés -ként definiálnánk, akkor nagyon apró felületelemeket kapnánk az orsófalon. Ezért a lépcsőnél a körülhatárolást úgy végezzük, hogy a lemez szélei ne a falon, hanem a kivágáson legyenek. 4.4 Áttörés Következő lépésként definiáljuk a kisebb, kémények miatti áttöréseket. Itt dolgozhatunk egy belső pont megmutatásával. Modell készítése Áttörés Modell erstellen Aussparung Parancssor: SOF_PM_HOLE Kattintsunk az áttörés területébe. Fejezzük be a műveletet az ENTER billentyű kétszeri lenyomásával. 4.5 Szabad lemezvég Azoknál a szerkezeti éleknél, melyekből szabad lemezszélek (erkély és födémáttörés a lépcsőnél), nem szabad a Z-irányú elmozdulást megtiltani. Ezért az [Info/Szerkeszt] {Info/Edit} paranccsal a [Módosítás ] {Modifizieren } nyomógombbal ezt a megfogást meg kell szűntetni. Lakóház födémjének számítása 4-4

35 Jelenítsük meg először a [Rajzelemek információi] {Information über Zeichnungselemente} párbeszédablakot. Mutassunk a módosítandó szerkezeti vonal valamelyikére. Itt megállapíthatjuk, hogy a szerkezeti vonal már Z-irányban rögzített. Parancssor: Info/Szerkeszt Info/Edit... SOF_GINFO Több elem kiválasztásakor az elemek között a [<Előző] {<Vorheriges} és [Következő>] {Nächstes>} nyomógombokkal lapozhatunk. A párbeszédablakban [Szerkezeti vonal] {Strukturkante} típus szerepeljen. Válasszuk a [Módosít ] {Ändern...} nyomógombot, a [Szerkezeti vonal] {Strukturkanten} párbeszédablak megjelenítéséhez. Ügyeljünk arra, hogy a [Kiválasztási halmaz bővítése] {Gewählte Elemente bei Objektwahl verwenden} kapcsoló aktív legyen, hogy az újonnan kiválasztott rajzi elemek bekerüljenek a kiválasztási halmazba. Ha ezt a kapcsolót inaktívan hagyjuk, akkor a kiválasztási halmaz csak az újonnan kiválasztott rajzi elemeket fogja tartalmazni, a korábban kiválasztott rajzi elemek a kiválasztási halmazból törlődnek. Kattintsunk a rajzi területre és válasszuk ki a többi szerkezeti vonalat (az erkély és az áttörés szerkezeti vonalait). A kiválasztás után a párbeszédablak alsó részén láthatjuk, hogy öt objektumot választottunk ki a módosításhoz (5 [kiválasztva] {gewählt}). Bármilyen kijelölési módszert is választunk, csak azok az objektumok kerülnek kiválasztottak közé, amik a nyitott párbeszédablakban módosíthatók (tehát a párbeszédablaknak megfelelő szerkezeti elemek). Módosítsuk a [Megfogások] {Festhaltungen} fül tartalmát úgy, hogy inaktiváljuk a globális irányra vonatkozó [PZZ] kapcsolót. Hagyjuk el a [Szerkezeti vonal] {Strukturkanten} párbeszédablakot az [OK] nyomógomb segítségével. Azután ismét az [Info/Szerkeszt] {Info/Edit} parancsban találjuk magunkat. A következőkben az esetleges terheket kell módosítani a balra fent lévő mezőn (5.0 kn/m²) és az erkélyen ( 4 kn/m²). Nyissuk meg a [Rajzelemek információi] {Information über Zeichnungselemente} párbeszédablakot, azaz mutassunk a balra fent lévő szerkezeti felület feliratára. Lakóház födémjének számítása 4-5

36 Válasszuk a [Módosít ] {Ändern...} nyomógombot, a [Szerkezeti felület] {Strukturfläche} párbeszédablak megjelenítéséhez. Válasszuk az [Általános] {Allgemein} fülön a [Terhek ] {Lasten} nyomógombot, a [Lemez terhei] {Lasten an Platten} párbeszédablak megnyitásához. Módosítsuk az esetleges teher önsúly irányú értékét 5.0 kn/m²-re. Zárjuk be a párbeszédablakot az [OK] nyomógomb megnyomásával. Zárjuk be a [Szerkezeti felület] {Strukturfläche} párbeszédablakot az [OK] nyomógomb megnyomásával. Azután ismét az [Info/Szerkeszt] {Info/Edit} parancsban találjuk magunkat. Módosítsuk hasonló módon az erkélyen lévő esetleges terhet (4 kn/m²-re). Miután a másik teher módosítását is elvégeztük ismét az [Info/Szerkeszt] {Info/Edit} parancsban találjuk magunkat. Ezúttal fejezzük be a parancsot az ENTER billentyű kétszeri lenyomásával. 4.6 Terhek és terhelési esetek A balra található mezőn falak állnak. Ezeket mint pótlólagos terheket meg lehet adni. A terheket állandó teherként adjuk meg. Tegyük ezért az első terhelési esetet aktuálissá: Parancssor: Terhelési eset-kezelő Lastfallmanager SOF_GLFMOD Lakóház födémjének számítása 4-6

37 Jelöljük meg az első terhelési esetet, majd kattintsunk az [Aktuális] {Aktuell} nyomógombra. Zárjuk be a [Terhelési eset-kezelő] {Lastfall Manager} párbeszédablakot az [OK] nyomógombra történő kattintással. A következő munkafázisban rakjuk fel a terheket. Tegyük láthatóvá a Terhek fóliát, amelyen a terhek elrendezése látható és indítsuk el [Vonalmenti terhek] {Freie Linienlasten} parancsot: A falakat vonalmenti teherként a falak középvonalában helyezzük el. Hívjuk segítségül a végpont tárgyrasztert. Terhek készítése Vonalmenti teher Lasten eingeben Freie Linienlasten Parancssor: SOF_GLLAS A megjelenő párbeszédablakban adjuk meg a teherintenzitást 3,4 kn/m-re, majd kattintsunk a rajzba és mutassuk meg az egyenesek végpontjai segítségével a terhek kezdő és végpontjait. A terhek felrakását az ENTER billentyű kétszeri lenyomásával fejezhetjük be. 4.7 Hálógenerálás Miután felraktuk a terheket, következhet a felületháló készítése. Ehhez indítsuk el a [Felülethálógenerálás] {Netzgenerierung} parancsot: Parancssor: Generálás Automatikus hálógenerálás Generieren Automatische Netzgenerierung SOF_G_MESHGEN Lakóház födémjének számítása 4-7

38 A lépcsőkivágás miatt a felületelemek nagyon kicsik lesznek. Valamint a vonalmenti terhek miatt is a háló finom, apró szemű lesz. A nagy méretbeli eltérések elkerülése céljából az elemszélek maximális hosszát 0.5 m-ben határozzuk meg. Zárjuk be a párbeszédablakot az [OK] nyomógombbal. A program megszerkeszti a hálót. 4.8 Szerkezet ellenőrzése A megszerkesztett hálót az [Import] paranccsal tudjuk a rajzba beolvastatni. Ez persze nem feltétlenül szükséges, de lehetőséget ad a háló ellenőrzésére. Parancssor: Statikai adatbázis (CDB) Import (.cdb -->.dwg) Statikdatenbank (CDB) Import (.cdb -->.dwg)... SOF_GENFIN A [Név] {Name} adatmezőben az előre beállítás alapján a rajzban rendelkezésre álló adatbázisnév szerepel. De a [Tallóz ] {Blättern } nyomógombbal egy másik statikai adatbázist is be tudunk a tervhez olvasni. Az [Import tartalma] {Einlesen} mezőben állíthatjuk be, hogy a program mit importáljon a tervbe. Zárjuk be a párbeszédablakot az [OK] nyomógombbal. A program beolvassa a kiszerkesztett sík hálót a rajzba. Lakóház födémjének számítása 4-8

39 Az elkészített háló ellenőrzésének másik lehetősége az ANIMATOR program használata. Parancssor: Eszközök Animator Werkzeuge Animator SOF_G_ANIMATOR Zárjuk be az ANIMATOR programot az ablak jobb felső sarkán található X nyomógomb segítségével, vagy válasszuk a legördülő menüből a [Fájl Kilépés] {Datei Beenden} menüpontot. Ha nem tetszik a háló (túl nagyok az elemek, vagy túl merevek ), akkor a [Hálógenerálás-kezelő] {Steuerung der Netzgenerierung} párbeszédablakban a megfelelő változtatásokat elvégezhetjük. A [Terhelési eset-kezelő] {Lastfallmanager} és a [Terhek készítése] {Lasten eingeben}, illetve a [Terhek módosítása] {Lasten ändern} parancsokkal további pótlólagos terhek rakhatók a födémre. Ezeket a terheket azután az [Export] paranccsal exportálni kell. 4.9 Számítás Nyissuk meg a [Numerikus eredmény] {Numerische Ausgabe} párbeszédablakot, hogy be tudjuk állítani, mi legyen a statikai számítás után létrejövő numerikus eredményfájlban. Parancssor: Számítás Berechnung SOF_G_NUMOUT Lakóház födémjének számítása 4-9

40 Ebben a példában a program alapértelmezett beállításai mellett kérjük az egymásrahalmozás és az ebből származó igénybevételek kiszámítását is. Ehhez aktiváljuk az [Egymásrahalmozás] {Überlagerung} mezőben a [Számítsd] {Rechnen} és [Igénybevételek] {Schnittgröße} kapcsolókat. Zárjuk be a párbeszédablakot az [OK] nyomógombbal. Megjelenik a képernyőn a számításokat kezelő statikai program, a SOFiSTiK WinPs. Ha nem kívánunk a számítandó modulokon változtatni, akkor kattintsunk a ikonra, vagy válasszuk a legördülő menüből a [SOFiSTiK Számítás] {SOFiSTiK Rechnen} menüpontot, vagy nyomjuk le az ENTER billentyűt. A program megkezdi a számítást. Ha piros X jelenik meg a számító modul neve előtt, akkor a számítás megszakadt, mert hiba van a számítás megadásában, vagy a szerkezetben. Ekkor meg kell nézni a számítás jegyzőkönyvét. Ezt ebben az ablakban, a SOFiSTiK legördülő menü [Jegyzőkönyv] {Protokoll} menüpontjában lehet megtenni. Ekkor megjelenik egy lista, amiben meg kell keresni a hibát jelző modulnál a hiba okát. Ha a modul neve mellett a jobb oldali listában zöld pipa jelenik meg, akkor a számítás tökéletesen végbement, ha zöld X, akkor figyelmeztetésekkel, de elkészült a számítás (figyelmeztetés: hiba van ugyan a szerkezetben, de ez nem befolyásolja a számítást). Zárjuk be a SOFiSTiK WinPS program ablakát az ablak jobb felső sarkán található X nyomógomb segítségével, vagy válasszuk a legördülő menüből a [Fájl Kilépés] {Datei Beenden} menüpontot. Lakóház födémjének számítása 4-10
