1 ÉRETTSÉGI VIZSGA május 22. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 22. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga 0801

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! A szakmai számításoknál a számítás helyes logikai menetére pont nem jár, csak a számszakilag pontos végeredmény értékelhető. A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők, léptékvonalzó és derékszögű vonalzópár. írásbeli vizsga / május 22.

3 Egyszerű, rövid feladatok 1. feladat Írja le a vízzáróság fogalmát! 2. feladat Mit fejez ki valamely anyag hővezetési tényezőjének számértéke? 3. feladat Mit érünk a beton autoklávolásán? 4. feladat Mit értünk a frissbeton telítettségén? 5. feladat Egészítse ki az alábbi mondatokat úgy, hogy a megállapítások helyesek legyenek! A fa nyomószilárdsága a rostokra párhuzamosan..., mint a rostokra merőlegesen. A fa nyírószilárdsága a rostokra merőlegesen..., mint a rostokra párhuzamosan. írásbeli vizsga / május 22.

4 6. feladat Írja le a teherhordó épületszerkezetek fogalmát! 7. feladat Mutasson be vázlatrajzon egy hőhídas épületszerkezetet! Ismertesse a hőhídas épületszerkezet hátrányait!. 8. feladat Fogalmazza meg röviden, hogy mi a jellemzője a panelos építési módnak? írásbeli vizsga / május 22.

5 9. feladat Írja le, mit nevezünk ikerházas beépítésnek! Mikor alkalmazzák ezt a beépítési módot? 10. feladat Nevezze meg az altalaj minőségének javítására leggyakrabban alkalmazott két módszert! 11. feladat Egészítse ki a mondatokat úgy, hogy a megállapítások helyesek legyenek! Mindkét képsíkkal (K 1, K 2 ) párhuzamos egyenes képe mind a két képsíkon az x 1, 2 tengellyel (képtengellyel.) A mindkét képsíkkal párhuzamos egyenesen felvett bármely szakasz. a képsíkokra vetített képeivel. írásbeli vizsga / május 22.

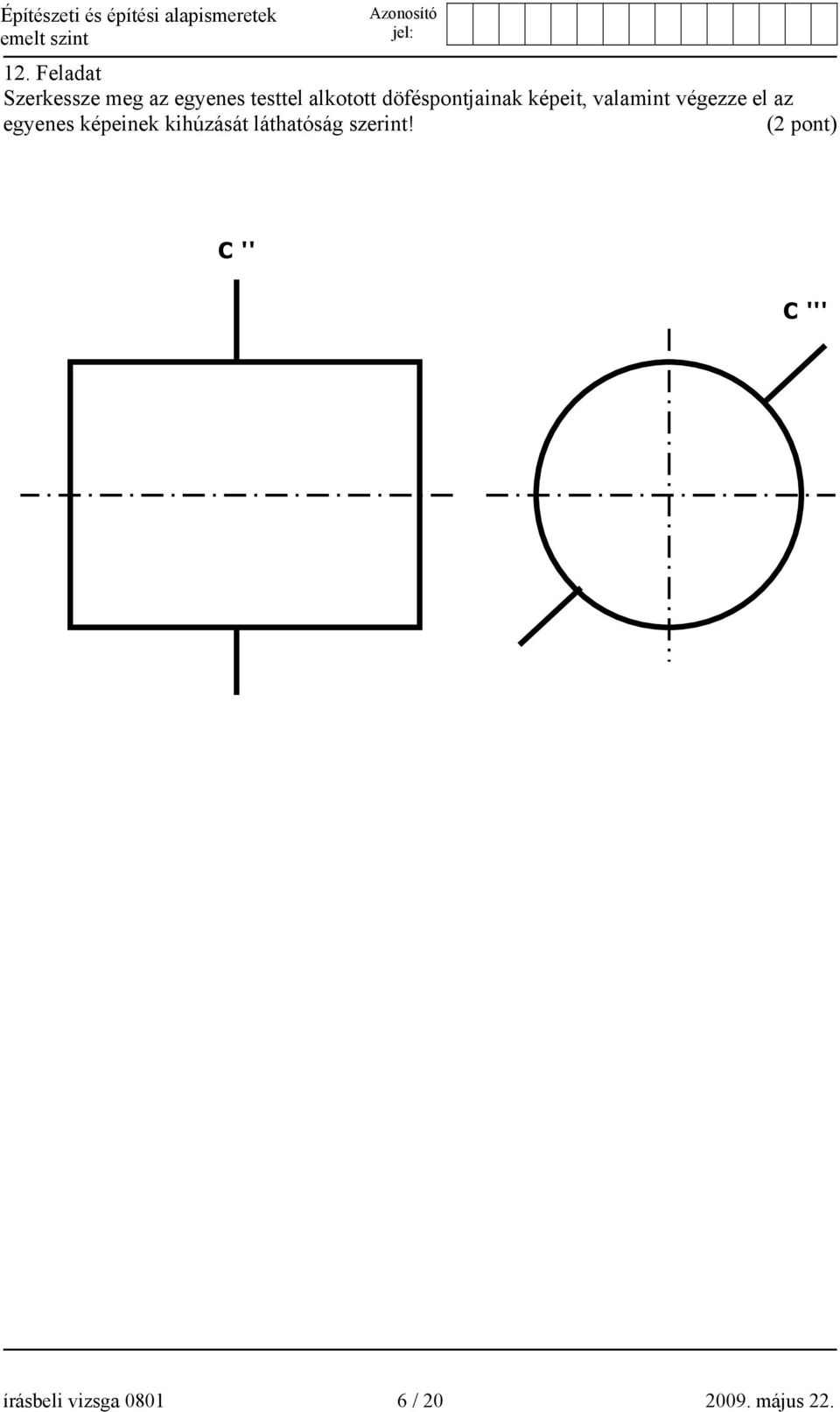

6 12. Feladat Szerkessze meg az egyenes testtel alkotott döféspontjainak képeit, valamint végezze el az egyenes képeinek kihúzását láthatóság szerint! C '' C ''' írásbeli vizsga / május 22.

7 13. feladat Szerkessze meg a csonkolt hasáb hiányzó elölnézeti képét! A szerkesztő vonalakat ne törölje! x 1,2 14. feladat Egészítse ki az alábbi mondatot! Az erő vektormennyiség, ezért az erőnek három jellemzője van: az erő nagysága, az erő., amely a támadásponton átmenő egyenes, az erő. írásbeli vizsga / május 22.

8 15. feladat Mikor nevezzük a tartót statikai szempontból határozatlannak? 16. feladat Szerkessze be az ábrába az alátámasztó elemekben keletkező egyensúlyozó erők (reakcióerők) hatásvonalait, és rajzolja meg irányukat is! A szerkesztő vonalakat ne törölje! írásbeli vizsga / május 22.

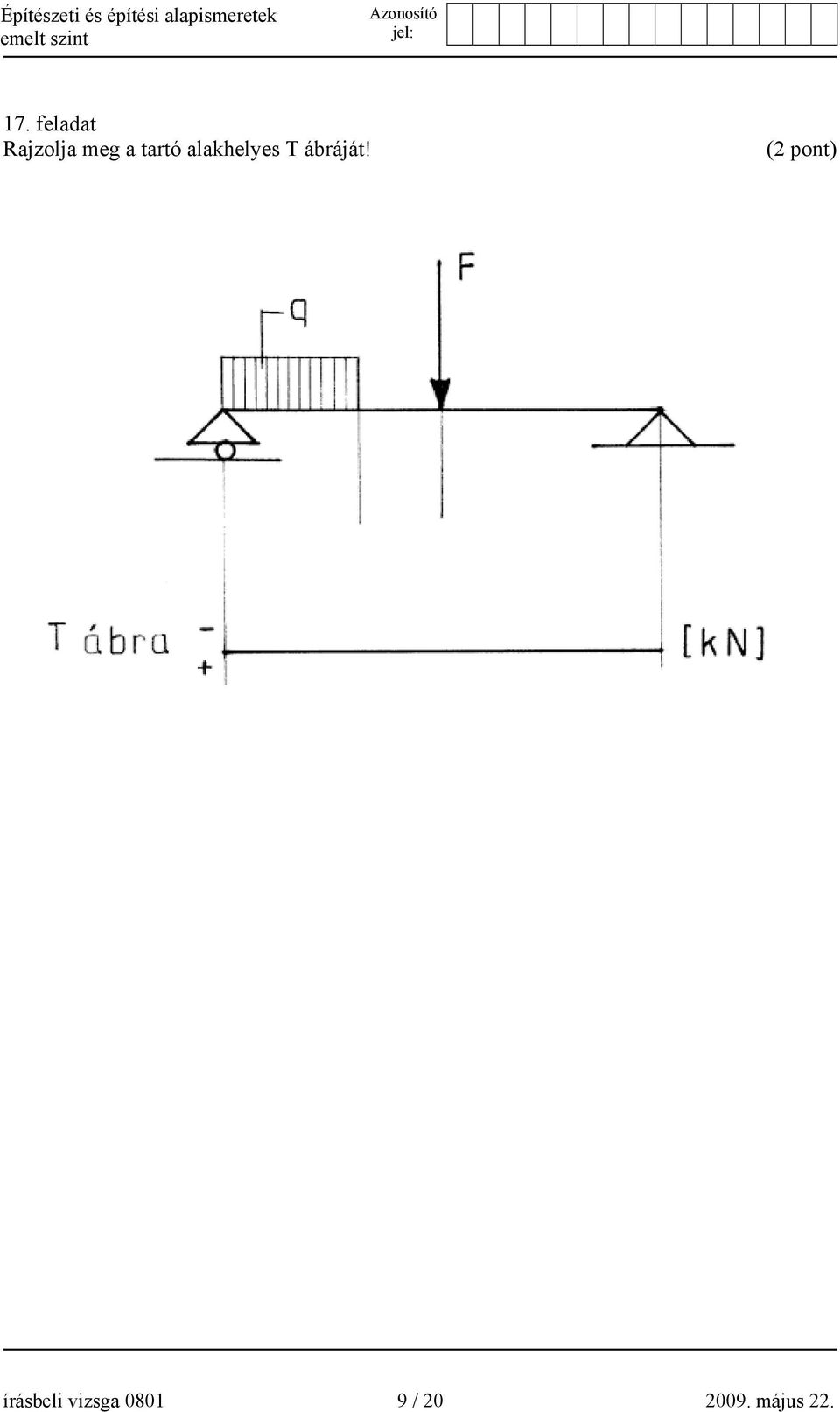

9 17. feladat Rajzolja meg a tartó alakhelyes T ábráját! írásbeli vizsga / május 22.

10 18. feladat Egészítse ki az alábbi mondatokat úgy, hogy a megállapítások helyesek legyenek! A szín fizikai értelemben meghatározott hullámhosszúságú.. sugárzás. Az emberi szem ezek közül azt képes érzékelni, amelynek a nanométer között van. (1nanométer = 10-9 méter.) 19. feladat Nevezzen meg két színt, amelyet nem lehet más színek összekeveréséből kikeverni! 20. feladat Mit nevezünk színharmóniának? írásbeli vizsga / május 22.

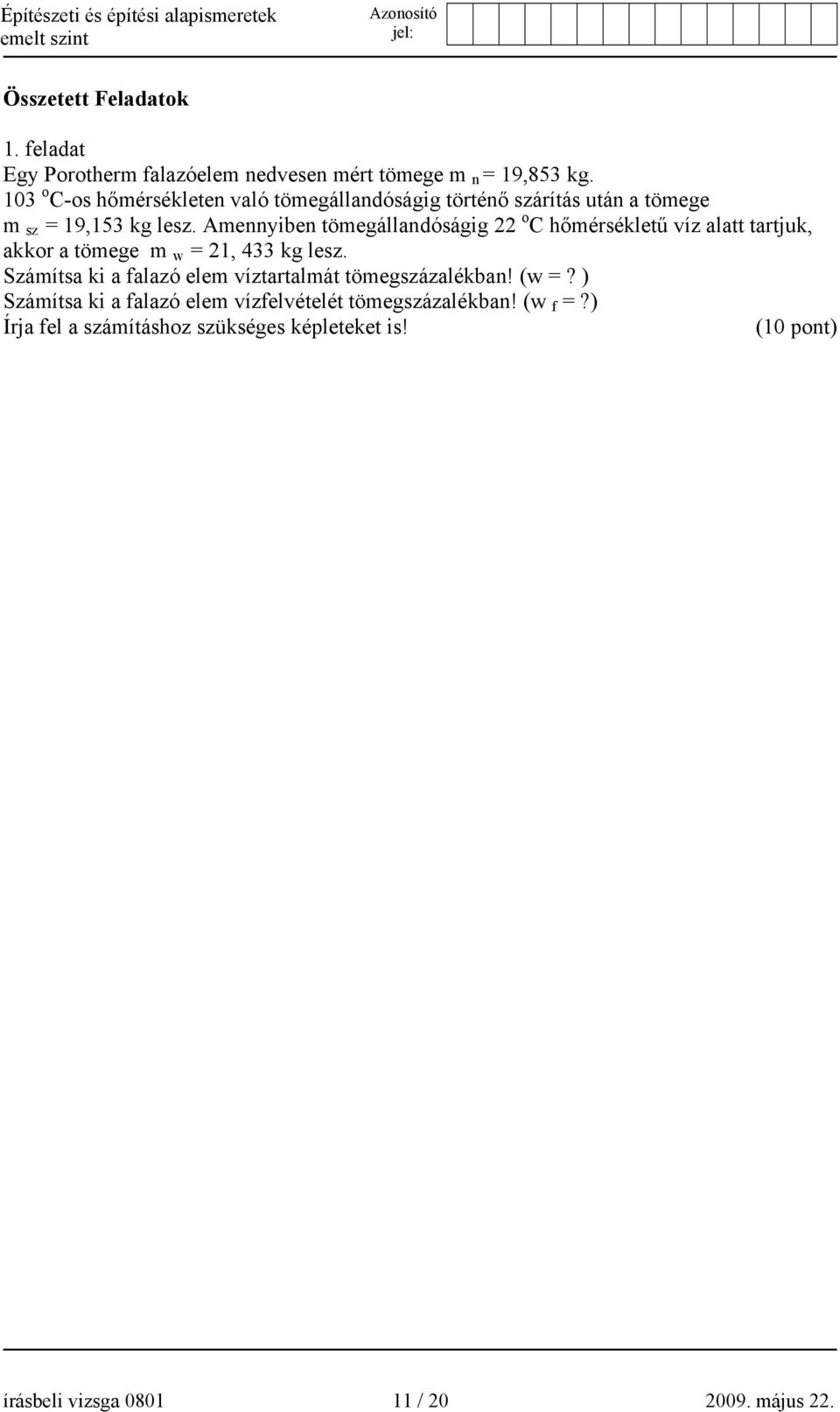

11 Összetett Feladatok 1. feladat Egy Porotherm falazóelem nedvesen mért tömege m n = 19,853 kg. 103 o C-os hőmérsékleten való tömegállandóságig történő szárítás után a tömege m sz = 19,153 kg lesz. Amennyiben tömegállandóságig 22 o C hőmérsékletű víz alatt tartjuk, akkor a tömege m w = 21, 433 kg lesz. Számítsa ki a falazó elem víztartalmát tömegszázalékban! (w =? ) Számítsa ki a falazó elem vízfelvételét tömegszázalékban! (w f =?) Írja fel a számításhoz szükséges képleteket is! (10 pont) írásbeli vizsga / május 22.

12 2. feladat Határozza meg számítással az erőrendszer eredő erejének jellemzőit (R x, R y, R, α, Σ M o, x o )! (Két tizedes jeggyel számoljon.) (10 pont) o írásbeli vizsga / május 22.

13 3. feladat Számítsa ki a tartó támaszerőit (F A =?, F B =?)! Ellenőrizze le a támaszerők értékét! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes és arányos T és M ábrákat! A távolságok m-ben adottak. (10 pont) írásbeli vizsga / május 22.

14 4. feladat Szabadkézzel rajzolja meg a három vetületi képével megadott kockából csonkolt test térbeli, axonometrikus ábráját! (10 pont) írásbeli vizsga / május 22.

15 5. feladat Szerkessze meg 1:10-es méretarányban egy alápincézetlen épület lábazati csomópontjának részletét! A fal- és padlószigetelés a lábazat felett azonos szinten készül 2 réteg bitumenes lemezzel. A szerkezeti elemek, rétegek anyagát a tanultak szerint vegye fel. A szerkesztést, anyagjelölést, feliratozást ceruzával készítse! Nevezze meg a számmal jelölt szerkezeti elemeket, rétegeket! (10 pont) írásbeli vizsga / május 22.

16 6. feladat Szerkessze meg az alulbordás födém közbenső fiókgerendájának és lemezcsatlakozásának hagyományos egyedi zsaluzatát 1:10-es méretarányban! Írja fel a szerkezeti elemek megnevezését, és tüntesse fel a jellemző méretüket is! A szerkesztést, feliratozást, méretmegadást ceruzával készítse! (10 pont) Információk: a) A borda kész keresztmetszeti mérete 25 x 35 cm, a lemez 10 cm vtg. a bordák között egy irányban teherhordó. b) A zsaluzathoz felhasználandó anyag IV. oszt. feketefenyő. c) A zsaludeszkákat hagyományos 2,4 cm vastagságban és a járatos méretek közül egységesen cm-es méretekkel kell beépíteni a zsalutáblába. d) A lemezzsaluzatot megtámasztó pallóborda 4,8x10 cm-es, elhelyezése 60 cm-ként történik e) Az oldalzsalu-táblát 2,4 x10 cm-es keresztmetszetű hevederekkel kell összefogni, és 60 cm-ként kell elhelyezni. f) A gerendazsaluzat alátámasztása a tervi előírásoknak és a tervezői adatoknak megfelelően készül, mely szerint I.o. fenyőfából, 14/14 cm-es keresztmetszeti elemmel (dúccal) kell megoldani. g) Biztosítsa a zsaluzat méretállandóságát, kihajlás elleni védelmét! h) Oldja meg, hogy a zsaluanyag az asszás és dagadás következtében ne deformálódjék el, így biztosítva a zsalutábla szerkezet méretállandóságát! írásbeli vizsga / május 22.

17 írásbeli vizsga / május 22.

18 írásbeli vizsga / május 22.

19 írásbeli vizsga / május 22.

20 témakör Egyszerű, rövid feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma Összetett feladatok a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok elért pontszám programba beírt pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 22.
