1 ÉRETTSÉGI VIZSGA október 19. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA október :00 I. Időtartam: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Faipari alapismeretek emelt szint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: grafitceruzák, nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgát szervező által ellenőrzött FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) vagy FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható! írásbeli vizsga I. összetevő 2 / október 19.

3 A következő oldalon látható ábrán egy 800 x 800 x 450 mm befoglaló méretű 4 fiókos üveglapos asztal jellegrajza látható három vetületben. Anyaga tömörfa. A keretszerkezetet 21 x 60 mm keresztmetszetű tölgy alkatrészekből alakították ki. Az állványszerkezetű lábazat 45 x 45 mm keresztmetszetű. A lábakat két oldalon a fióktartó keretek kettős vésett csappal kötik össze, a másik két oldalon fészkes szakállas vésett csapokkal készített kávák tartják össze. A kávák közé aljazással tömörfa betét kerül elhelyezésre, amely a lábakba fél anyagvastagságban van beeresztve. A fiókok anyaga 15 mm vastag tölgy, fecskefark alakú fogazással összeépítve, 15 mm vastag tölgy előlappal ellátva, amelyen fogantyú van kialakítva. A fenéklemez 5 mm vastag rétegelt lemez. 1. Feladat a. Készítse el a termék M 1:1 arányú 1. számmal jelölt csomóponti rajzát méretezve, a megfelelő metszeti anyagjelölésekkel ellátva! b. Készítse el a termék M 1:1 arányú 2. számmal jelölt csomóponti rajzát méretezve, a megfelelő metszeti anyagjelölésekkel ellátva! c. Készítse el a termék M 1:1 arányú 3. számmal jelölt csomóponti rajzát méretezve, a megfelelő metszeti anyagjelölésekkel ellátva! 2. Feladat Készítse el a fiók alkatrészjegyzékét! írásbeli vizsga I. összetevő 3 / október 19.

4 írásbeli vizsga I. összetevő 4 / október 19.

5 írásbeli vizsga I. összetevő 5 / október 19.

6 írásbeli vizsga I. összetevő 6 / október 19.

7 írásbeli vizsga I. összetevő 7 / október 19.

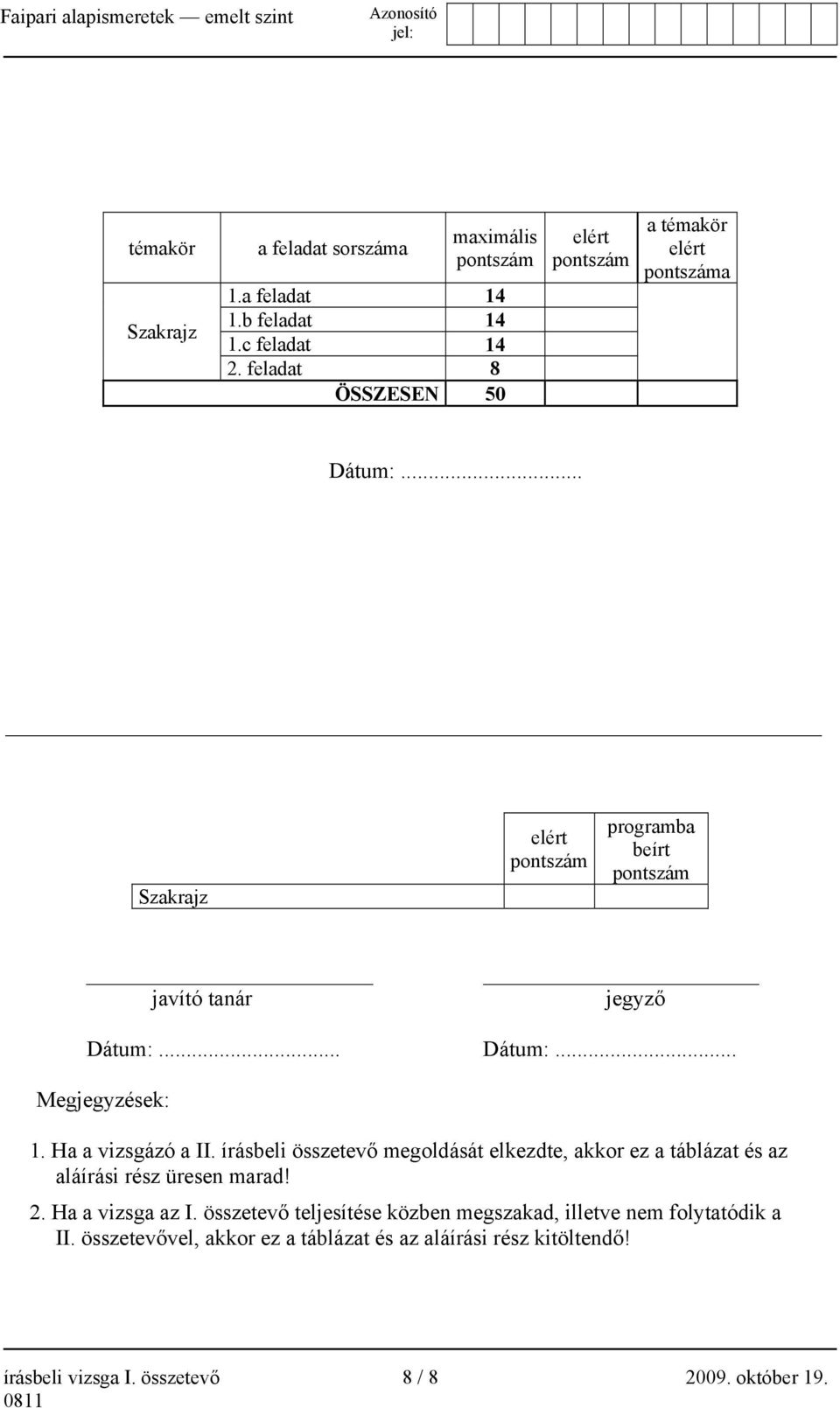

8 témakör Szakrajz a feladat sorszáma maximális pontszám 1.a feladat 14 1.b feladat 14 1.c feladat feladat 8 ÖSSZESEN 50 elért pontszám a témakör elért pontszáma Dátum:... Szakrajz elért pontszám programba beírt pontszám javító tanár jegyző Dátum:... Dátum:... Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga I. összetevő 8 / október 19.

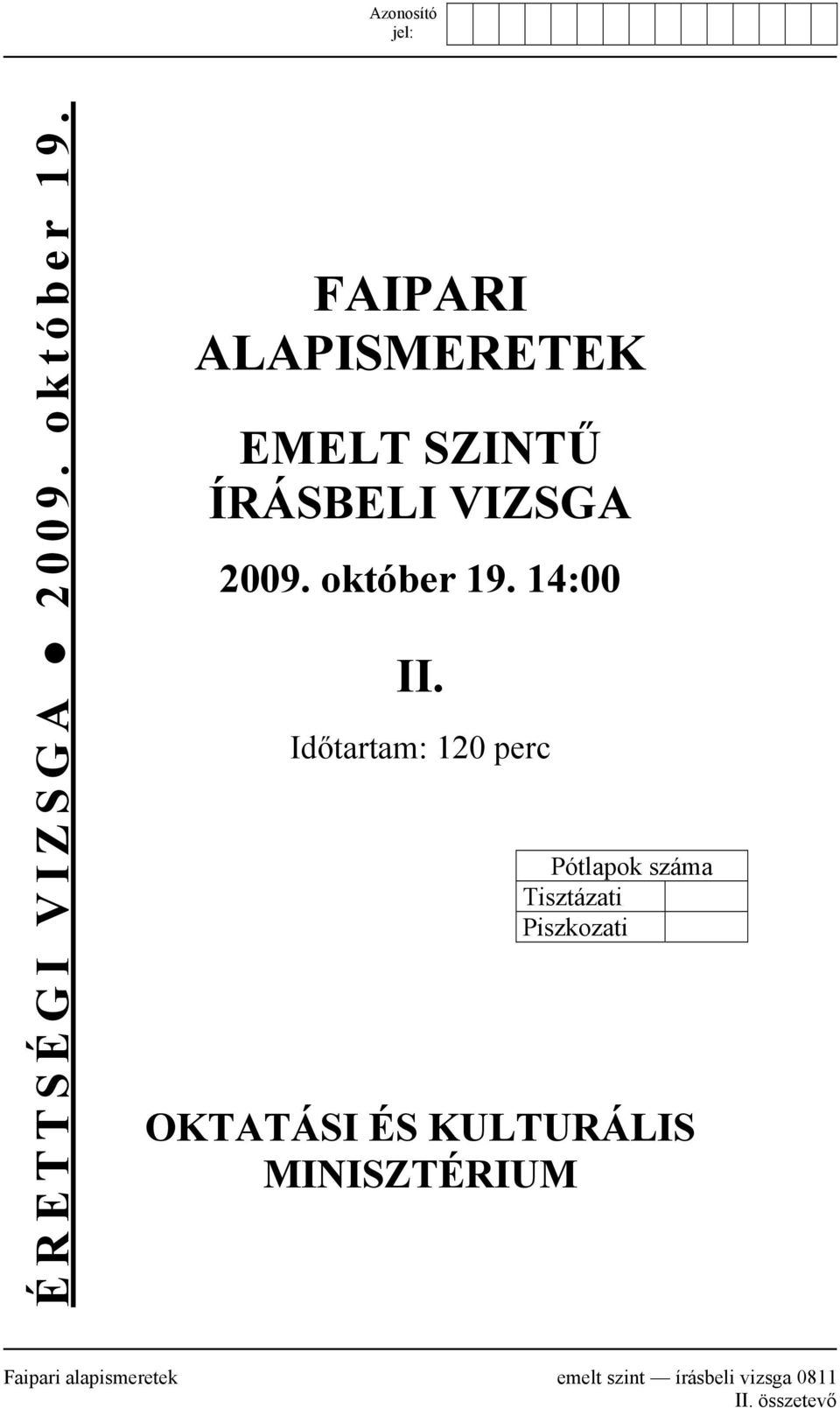

9 ÉRETTSÉGI VIZSGA október 19. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA október :00 II. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Faipari alapismeretek emelt szint írásbeli vizsga II. összetevő

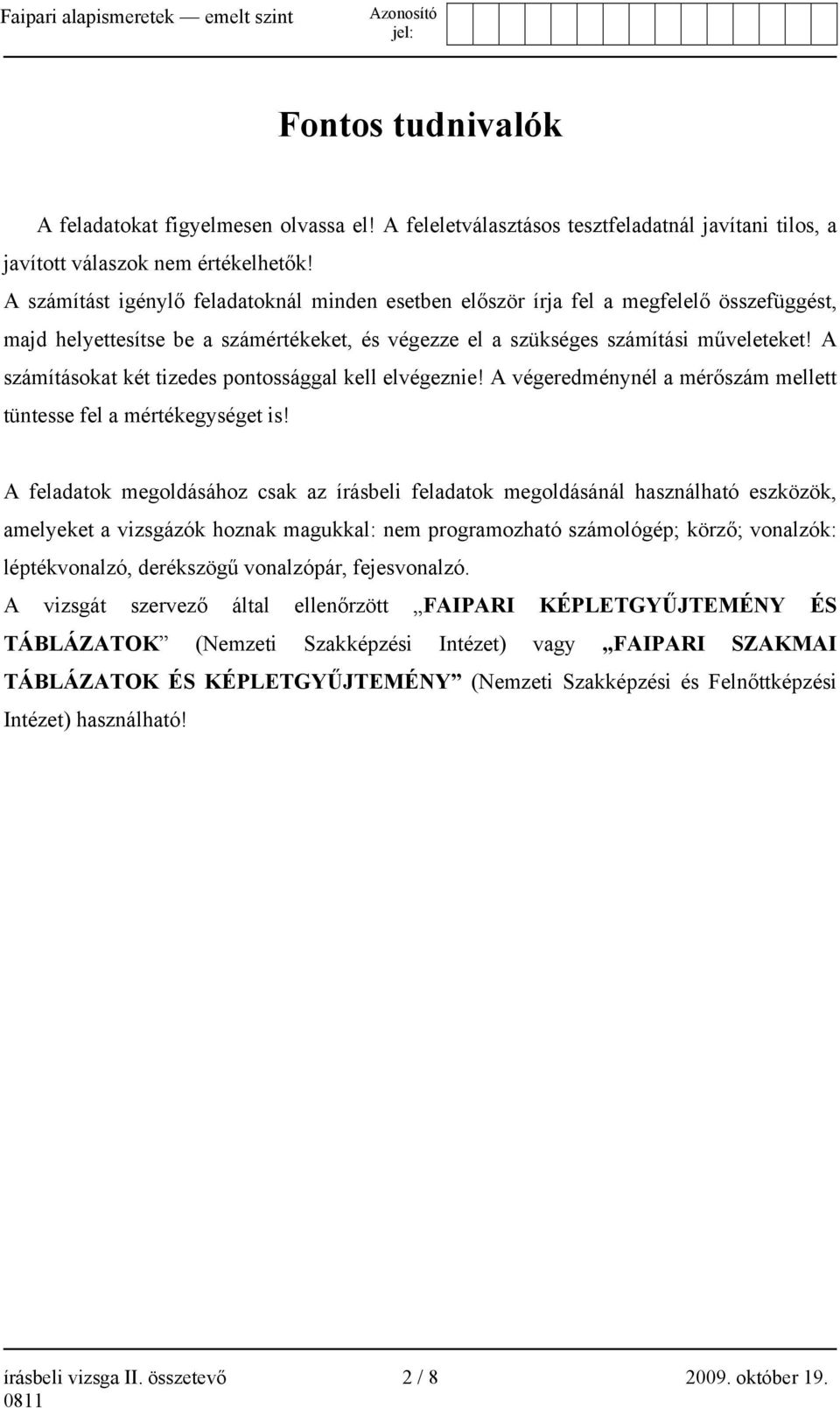

10 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! A feladatok megoldásához csak az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók: léptékvonalzó, derékszögű vonalzópár, fejesvonalzó. A vizsgát szervező által ellenőrzött FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) vagy FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható! írásbeli vizsga II. összetevő 2 / október 19.

11 1. Feladat 6 pont Hány g víz van abban a faanyagban, melynek a nedvességtartalma 15%, a tömege pedig 2100 g? 2. Feladat 18 pont Egy asztalos marógépre 200 mm átmérőjű, négyélű marószerszámot szerelünk, amelynek metszőszöge 72, hátszöge 12. A tengely fordulatszáma /min, az előtolási sebesség 15 m/min. A marószerszám egy fogásra 1,5 mm vastag réteget választ le. A szerszám 25 mm-es élszakasszal forgácsol, mely élszakaszon 99 N erő hat. a. Számítsa ki a szerszám homlokszögét és az élszögét! b. Határozza meg az egy élre eső előtolást! c. Számítsa ki a szerszám forgácsolási sebességét! d. Számítsa ki a fajlagos forgácsolóerőt! 3. Feladat 3 pont Rajzolja le a csúcsszöget, és határozza meg a fogalmát! írásbeli vizsga II. összetevő 3 / október 19.

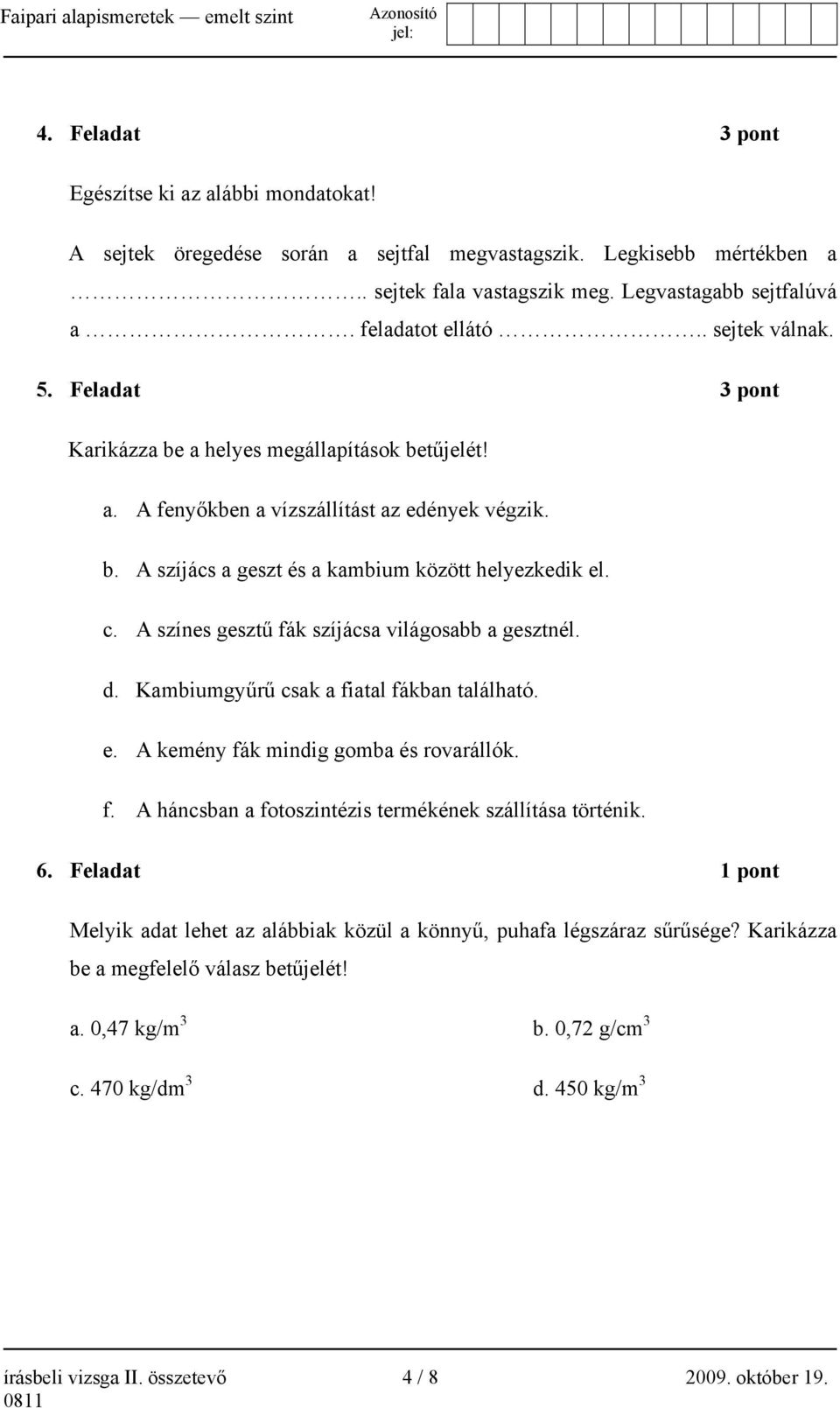

12 4. Feladat 3 pont Egészítse ki az alábbi mondatokat! A sejtek öregedése során a sejtfal megvastagszik. Legkisebb mértékben a.. sejtek fala vastagszik meg. Legvastagabb sejtfalúvá a. feladatot ellátó.. sejtek válnak. 5. Feladat 3 pont Karikázza be a helyes megállapítások betűjelét! a. A fenyőkben a vízszállítást az edények végzik. b. A szíjács a geszt és a kambium között helyezkedik el. c. A színes gesztű fák szíjácsa világosabb a gesztnél. d. Kambiumgyűrű csak a fiatal fákban található. e. A kemény fák mindig gomba és rovarállók. f. A háncsban a fotoszintézis termékének szállítása történik. 6. Feladat 1 pont Melyik adat lehet az alábbiak közül a könnyű, puhafa légszáraz sűrűsége? Karikázza be a megfelelő válasz betűjelét! a. 0,47 kg/m 3 b. 0,72 g/cm 3 c. 470 kg/dm 3 d. 450 kg/m 3 írásbeli vizsga II. összetevő 4 / október 19.

13 7. Feladat 6 pont Párosítsa az alábbi fahibákat a megadott fafajok, fafajcsoportok közül azzal, amelyre leginkább jellemző az adott fahiba! Írja a fahibákat jelölő betűk után a megfelelő fafajok számát! a. Álgeszt 1. fenyők b. Vaseresség 2. színes geszt nélküli, szórtlikacsú c. Kékülés 3. fenyők szíjácsa d. Fülledés 4. világos színű lombos fák e. Csomorosság 5. kőris f. Hullámos rostúság 6. nyár a- b-.. c-... d- e-.. f Feladat 2 pont Egészítse ki az alábbi mondatot! A fa zsugorodása.. a legkisebb, értéke kb..%. 9. Feladat 6 pont Keménységük alapján állítsa csökkenő sorrendbe az alábbi fafajokat! Nyár, erdei fenyő, juhar, akác, tölgy, bükk. 10. Feladat 2 pont A felsorolt jellemzők alapján ismerjen rá a fafajra! Színes geszt nélküli fenyő, kevés, apró gyantajárattal. írásbeli vizsga II. összetevő 5 / október 19.

14 írásbeli vizsga II. összetevő 6 / október 19.

15 írásbeli vizsga II. összetevő 7 / október 19.

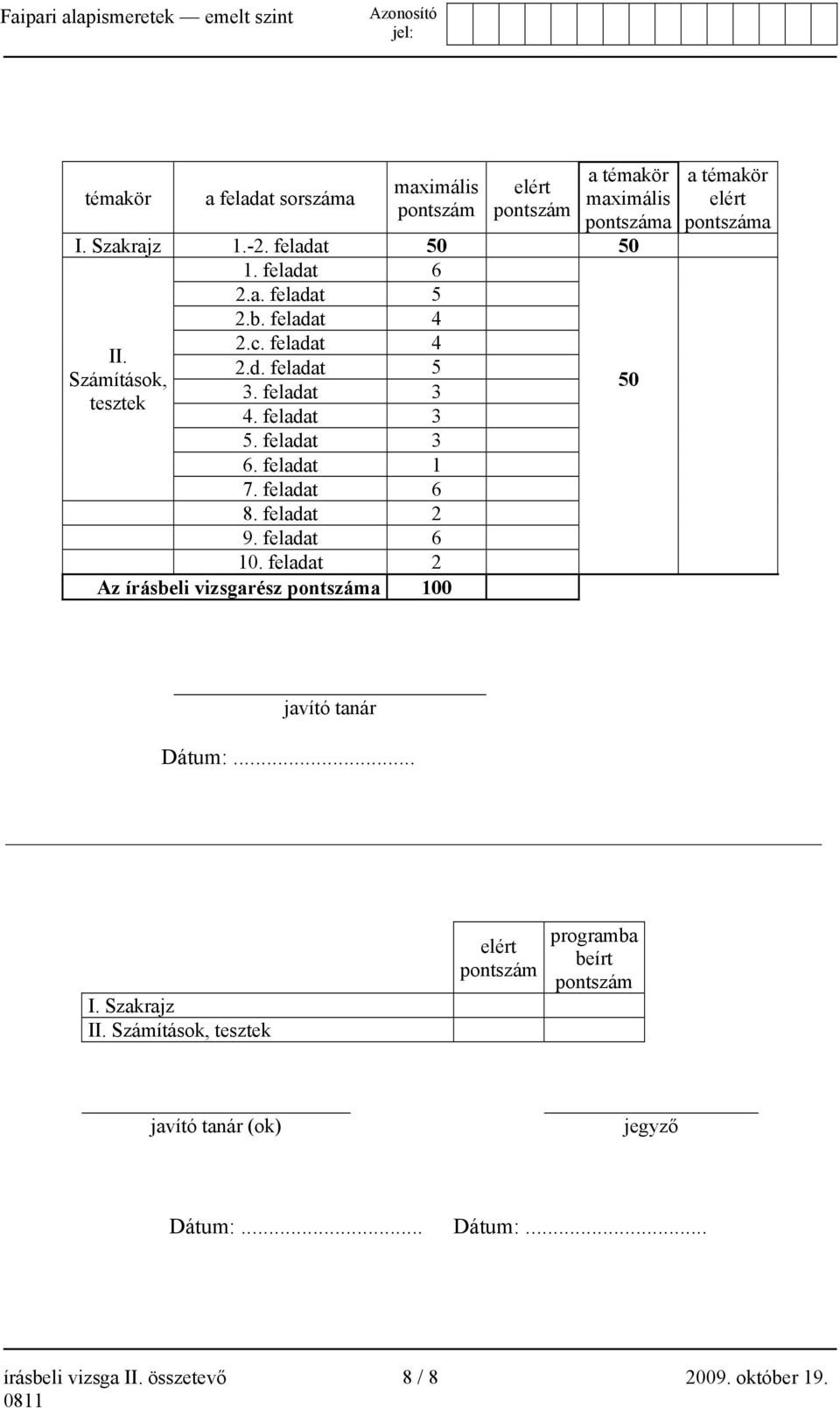

16 témakör a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma I. Szakrajz feladat feladat 6 2.a. feladat 5 2.b. feladat 4 2.c. feladat 4 II. 2.d. feladat 5 Számítások, 3. feladat 3 tesztek 4. feladat feladat 3 6. feladat 1 7. feladat 6 8. feladat 2 9. feladat feladat 2 Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... I. Szakrajz II. Számítások, tesztek elért pontszám programba beírt pontszám javító tanár (ok) jegyző Dátum:... Dátum:... írásbeli vizsga II. összetevő 8 / október 19.
