1 Farkas Péter FAIPAR szakmacsoport A szakképesítések megnevezése Asztalos A szakképesítés azonosító száma: Kárpitos A szakképesítés azonosító száma:

2 Tárgyi feltételek A vizsga megszervezéséhez a képzési követelményeknek megfelelően felszerelt tanműhely és gépműhely szükséges. A tanulók felkészítése a vizsgára A képző intézmény feladata a tanulók tájékoztatása a vizsga követelményeiről és részleteiről, valamint felkészítésük a szintvizsgára. Munkavédelmi szabályok A vizsgabizottság feladata a helyszín és az előkészítés ellenőrzése, a biztonságos munkavégzéshez szükséges körülményeket a vizsgaszervező intézménynek kell biztosítani. Biztosítani kell az előzetes munkavédelmi oktatást és a szakmai segítő személyzetet. A szintvizsga feladatai és értékelésük A kamarai feladatbankban megjelenített feladatok közül a vizsgabizottság elnöke és a vizsgát szervező intézmény közösen választja ki az aktuális szintvizsga feladatát, amelyet a mellékelt útmutató szerint kell értékelni. A feladatokhoz el kell készíteni az M 1:1 arányú rajzot, a feladatleírást, az értékelő táblázatot, esetleg mintadarabot. A szintvizsga feladatai és értékelésük A feladatokhoz és megoldásokhoz a mellékelt címlapokat és értékelő táblázatot kell készíteni, és a feladatkiírás utáni értékelési szempontokat kell figyelembe venni. 2

3 MAGYAR KERESKEDELMI ÉS IPARKAMARA SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT Szakképesítés azonosító száma, megnevezése: ASZTALOS A-F feladat A szintvizsga időtartama: 240 perc A szintvizsgán elérhető pontszámok: 100 pont Asztalos szakképesítésnél a szintvizsga időpontja 12. évfolyam végén 3

4 A FELADAT Kívül, belül aljazott, osztóbordával ellátott ajtókeret készítése. A méretek a Szintvizsga Bizottság Elnökének jóváhagyásával esetenként változtathatók. Műszaki leírás Az ajtókeret alapanyaga gyalult lucfenyő, külmérete 250x295 mm. A keret 45x21 mm keresztmetszetű, ollós csappal összeépített, kívül, belül 2/3-ad mélységig aljazott, a külső aljazás szélessége 6 mm. A függőleges 4

5 osztó fészkes vésett csappal csatlakozik a kerethez és belül mindkét hosszanti élén aljazott a betét elhelyezéséhez. A keret belső élei és az osztó mindkét éle 5x60 o -os szögben kifelé ferdítettek. A keret külső és belső felülete csiszolt legyen, a további éleken minimális élelszedéssel. Feladat: Készítse el az adott rajz és műszaki leírás alapján az ajtókeretet, egy függőleges osztóval! A feladat leírása: o Határozza meg a keret külméretének megfelelő alkatrészméreteket, készítsen szabásjegyzéket, végezze el az alkatrészek szeletelését szalagfűrészgépen! o Válassza ki a külső lapfelületeket, jelölje és szabja le az alkatrészeket! o Gyalulja az anyagot a megfelelő keresztmetszeti méretre! o Rajzolja össze az alkatrészeket, készítse el a belső aljazást! o Végezze el a csapozás műveleteit! o Szárazon történő összeállítás után ellenőrizze a méreteket, a megfelelő szögeket, végezze el a belső felületek tisztítását, majd faipari ragasztóval véglegesen állítsa össze a keretdarabokat! o A ragasztó megkötése után végezze el a keretdarabok pontos méretre vágását, a külső aljazást, a felületek tisztítását. Anyagjegyzék: o Vastagsági méretre gyalult lucfenyő deszka o Ragasztóanyag (faipari ragasztó). Elkészítendő alkatrészek: Keret réses darab Keret csapos darab Függőleges osztóborda Szerszámjegyzék szalagfűrészgép, illesztő fűrész, nyakaló fűrész, keretes fűrész, 2/2-es simítógyalu, párkánygyalu, színlőpenge, laposvéső (8-16 mm) 2 db 2 db 1 db fabunkó, kalapács, rajz- és mérőeszközök (ceruza, mérőszalag, derékszög, párhuzamvonalzó), csiszolófa, csiszolópapír, pillanatszorítók. 5

6 SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE A feladat Értékelési szempontok Asztalos Tétel: A Sorszám Név Anyagkiválasztás Szabásjegyzék Csapok kialakítása, pontossága Külső és belső aljazás kialakítása, pontossága Szögek pontossága, keret síktól való eltérése Felületek tisztítása, élek kialakítása, letörése Összesen Érdemjegy pont 10 pont 30 pont 15 pont 30 pont Összesen A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 10 pont 100 pont 6

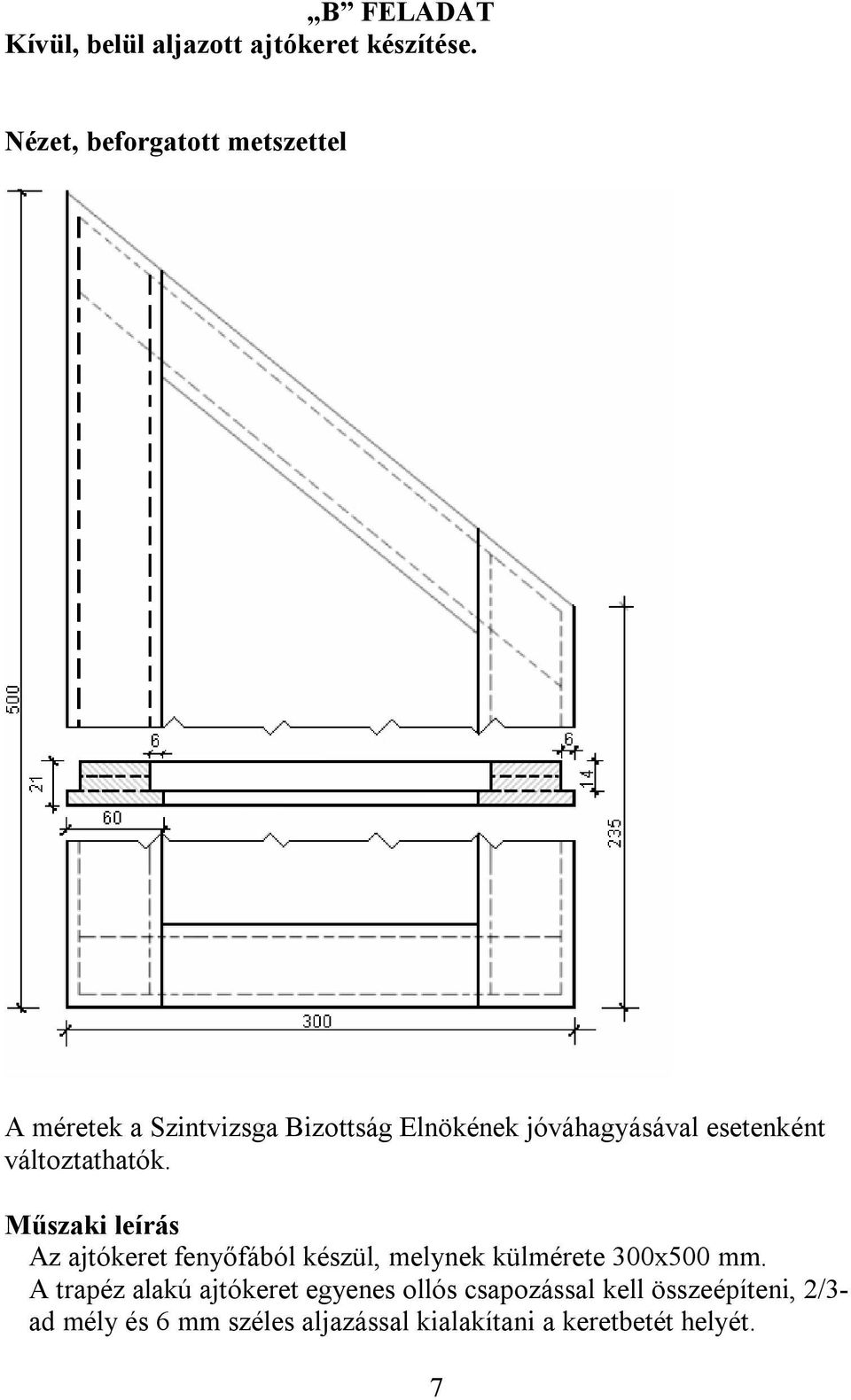

7 B FELADAT Kívül, belül aljazott ajtókeret készítése. Nézet, beforgatott metszettel A méretek a Szintvizsga Bizottság Elnökének jóváhagyásával esetenként változtathatók. Műszaki leírás Az ajtókeret fenyőfából készül, melynek külmérete 300x500 mm. A trapéz alakú ajtókeret egyenes ollós csapozással kell összeépíteni, 2/3- ad mély és 6 mm széles aljazással kialakítani a keretbetét helyét. 7

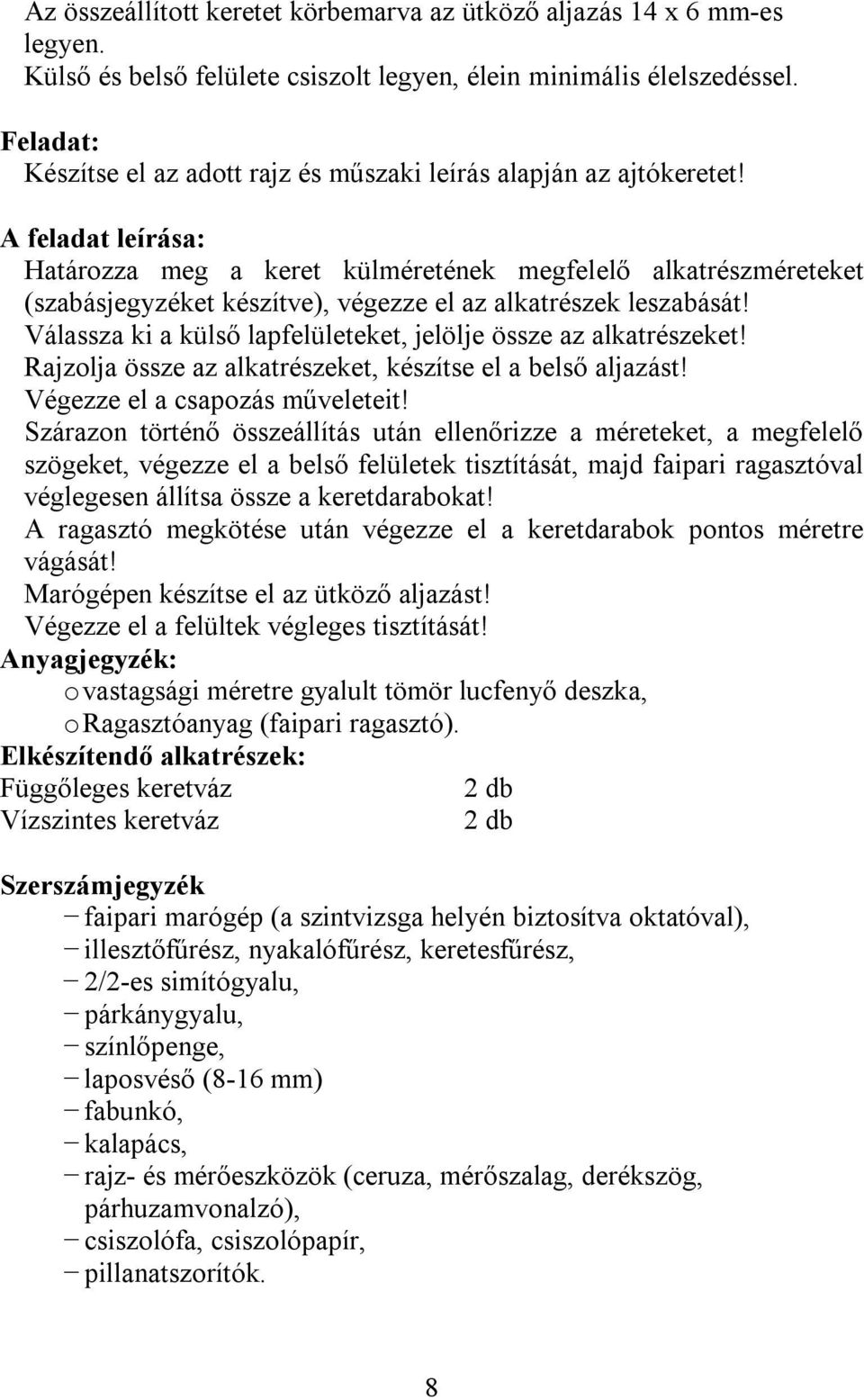

8 Az összeállított keretet körbemarva az ütköző aljazás 14 x 6 mm-es legyen. Külső és belső felülete csiszolt legyen, élein minimális élelszedéssel. Feladat: Készítse el az adott rajz és műszaki leírás alapján az ajtókeretet! A feladat leírása: Határozza meg a keret külméretének megfelelő alkatrészméreteket (szabásjegyzéket készítve), végezze el az alkatrészek leszabását! Válassza ki a külső lapfelületeket, jelölje össze az alkatrészeket! Rajzolja össze az alkatrészeket, készítse el a belső aljazást! Végezze el a csapozás műveleteit! Szárazon történő összeállítás után ellenőrizze a méreteket, a megfelelő szögeket, végezze el a belső felületek tisztítását, majd faipari ragasztóval véglegesen állítsa össze a keretdarabokat! A ragasztó megkötése után végezze el a keretdarabok pontos méretre vágását! Marógépen készítse el az ütköző aljazást! Végezze el a felültek végleges tisztítását! Anyagjegyzék: o vastagsági méretre gyalult tömör lucfenyő deszka, o Ragasztóanyag (faipari ragasztó). Elkészítendő alkatrészek: Függőleges keretváz 2 db Vízszintes keretváz 2 db Szerszámjegyzék faipari marógép (a szintvizsga helyén biztosítva oktatóval), illesztőfűrész, nyakalófűrész, keretesfűrész, 2/2-es simítógyalu, párkánygyalu, színlőpenge, laposvéső (8-16 mm) fabunkó, kalapács, rajz- és mérőeszközök (ceruza, mérőszalag, derékszög, párhuzamvonalzó), csiszolófa, csiszolópapír, pillanatszorítók. 8

9 SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE B feladat Értékelési szempontok Asztalos Tétel: B Sorszám Név Anyagkiválasztás Méretjegyzék teljessége, pontossága Csapok kialakítása, pontossága Külső és belső aljazás kialakítása, pontossága Szögek pontossága, keret kivitele Felületek tisztítása, élek kialakítása, letörése Összesen Érdemjegy pont 20 pont 25 pont 15 pont 25 pont 10 pont Összesen A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 100 pont 9

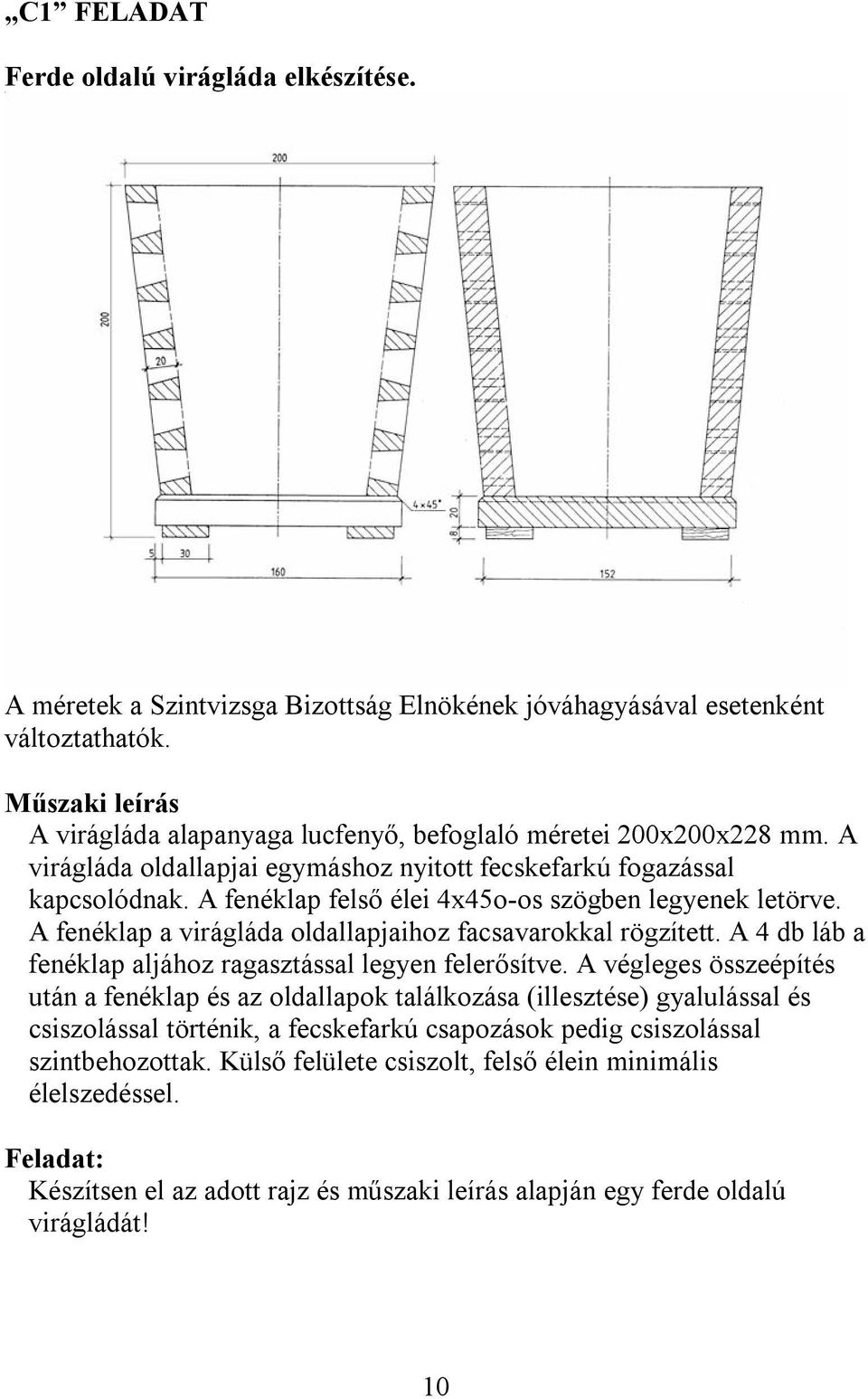

10 C1 FELADAT Ferde oldalú virágláda elkészítése. A méretek a Szintvizsga Bizottság Elnökének jóváhagyásával esetenként változtathatók. Műszaki leírás A virágláda alapanyaga lucfenyő, befoglaló méretei 200x200x228 mm. A virágláda oldallapjai egymáshoz nyitott fecskefarkú fogazással kapcsolódnak. A fenéklap felső élei 4x45o-os szögben legyenek letörve. A fenéklap a virágláda oldallapjaihoz facsavarokkal rögzített. A 4 db láb a fenéklap aljához ragasztással legyen felerősítve. A végleges összeépítés után a fenéklap és az oldallapok találkozása (illesztése) gyalulással és csiszolással történik, a fecskefarkú csapozások pedig csiszolással szintbehozottak. Külső felülete csiszolt, felső élein minimális élelszedéssel. Feladat: Készítsen el az adott rajz és műszaki leírás alapján egy ferde oldalú virágládát! 10

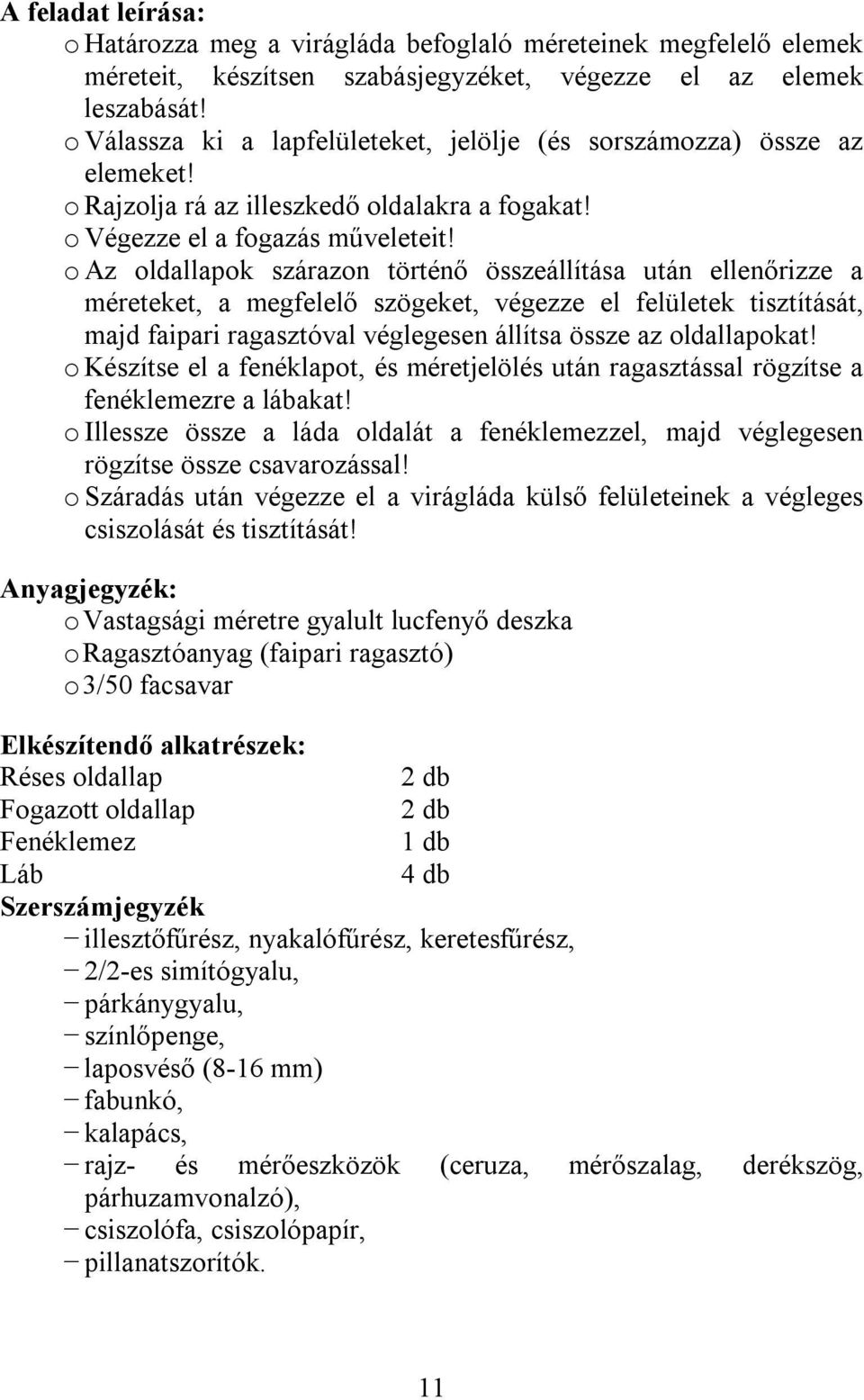

11 A feladat leírása: o Határozza meg a virágláda befoglaló méreteinek megfelelő elemek méreteit, készítsen szabásjegyzéket, végezze el az elemek leszabását! o Válassza ki a lapfelületeket, jelölje (és sorszámozza) össze az elemeket! o Rajzolja rá az illeszkedő oldalakra a fogakat! o Végezze el a fogazás műveleteit! o Az oldallapok szárazon történő összeállítása után ellenőrizze a méreteket, a megfelelő szögeket, végezze el felületek tisztítását, majd faipari ragasztóval véglegesen állítsa össze az oldallapokat! o Készítse el a fenéklapot, és méretjelölés után ragasztással rögzítse a fenéklemezre a lábakat! o Illessze össze a láda oldalát a fenéklemezzel, majd véglegesen rögzítse össze csavarozással! o Száradás után végezze el a virágláda külső felületeinek a végleges csiszolását és tisztítását! Anyagjegyzék: o Vastagsági méretre gyalult lucfenyő deszka o Ragasztóanyag (faipari ragasztó) o 3/50 facsavar Elkészítendő alkatrészek: Réses oldallap 2 db Fogazott oldallap 2 db Fenéklemez 1 db Láb 4 db Szerszámjegyzék illesztőfűrész, nyakalófűrész, keretesfűrész, 2/2-es simítógyalu, párkánygyalu, színlőpenge, laposvéső (8-16 mm) fabunkó, kalapács, rajz- és mérőeszközök (ceruza, mérőszalag, derékszög, párhuzamvonalzó), csiszolófa, csiszolópapír, pillanatszorítók. 11

12 SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE C1 feladat Értékelési szempontok Asztalos Tétel: C1 Sorszám Név Anyagkiválasztás Méretjegyzék teljessége, pontossága Csapok kialakítása, pontossága Külső és belső aljazás kialakítása, pontossága Szögek pontossága, keret kivitele Felületek tisztítása, élek kialakítása, letörése Összesen Érdemjegy 1 5 pont 20 pont 25 pont 15 pont 25 pont 10 pont 100 pont Összesen A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 12

13 C2 FELADAT Egyenes oldalú virágláda elkészítése. A méretek a Szintvizsga Bizottság Elnökének jóváhagyásával esetenként változtathatók. Műszaki leírás A virágláda alapanyaga 20 mm vastag gyalult lucfenyő, befoglaló méretei 200x200x170 mm. A virágláda oldallapjai egymáshoz nyitott fecskefarkú fogazással kapcsolódnak. A fenéklap külmérete 210x210x20 mm, felső élei 45 fokos szögben legyenek letörve. A fenéklap a virágláda oldallapjaihoz alulról szeggel rögzített. A végleges összeépítés után a fenéklap és az oldallapok találkozása (illesztése) gyalulással és csiszolással történik, a fecskefarkú csapozások pedig csiszolással szintbehozottak. Külső felülete csiszolt, felső élein minimális élelszedéssel. Feladat: Készítsen el az adott rajz és műszaki leírás alapján egy egyenes oldalú virágládát! 13

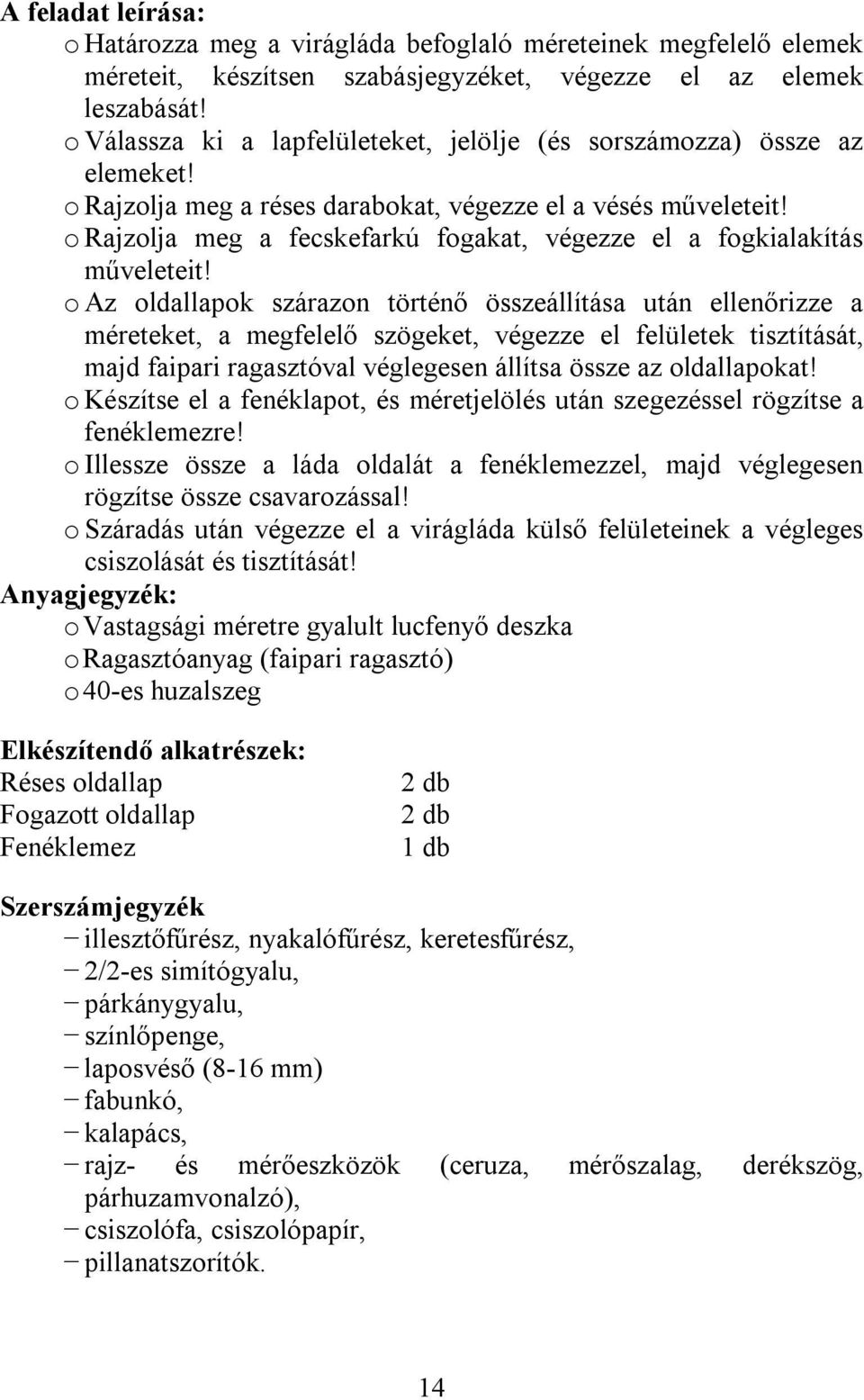

14 A feladat leírása: o Határozza meg a virágláda befoglaló méreteinek megfelelő elemek méreteit, készítsen szabásjegyzéket, végezze el az elemek leszabását! o Válassza ki a lapfelületeket, jelölje (és sorszámozza) össze az elemeket! o Rajzolja meg a réses darabokat, végezze el a vésés műveleteit! o Rajzolja meg a fecskefarkú fogakat, végezze el a fogkialakítás műveleteit! o Az oldallapok szárazon történő összeállítása után ellenőrizze a méreteket, a megfelelő szögeket, végezze el felületek tisztítását, majd faipari ragasztóval véglegesen állítsa össze az oldallapokat! o Készítse el a fenéklapot, és méretjelölés után szegezéssel rögzítse a fenéklemezre! o Illessze össze a láda oldalát a fenéklemezzel, majd véglegesen rögzítse össze csavarozással! o Száradás után végezze el a virágláda külső felületeinek a végleges csiszolását és tisztítását! Anyagjegyzék: o Vastagsági méretre gyalult lucfenyő deszka o Ragasztóanyag (faipari ragasztó) o 40-es huzalszeg Elkészítendő alkatrészek: Réses oldallap Fogazott oldallap Fenéklemez 2 db 2 db 1 db Szerszámjegyzék illesztőfűrész, nyakalófűrész, keretesfűrész, 2/2-es simítógyalu, párkánygyalu, színlőpenge, laposvéső (8-16 mm) fabunkó, kalapács, rajz- és mérőeszközök (ceruza, mérőszalag, derékszög, párhuzamvonalzó), csiszolófa, csiszolópapír, pillanatszorítók. 14

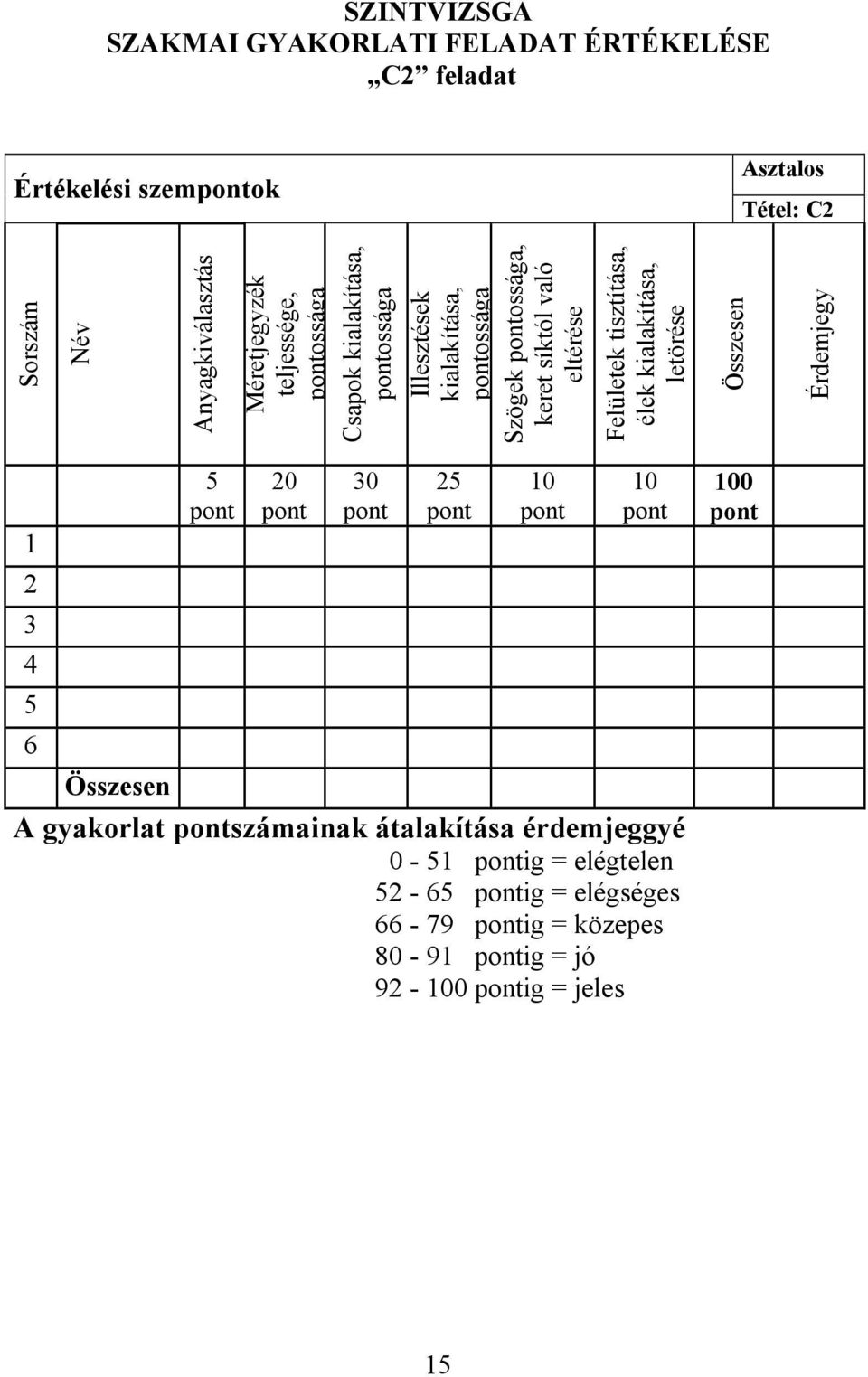

15 SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE C2 feladat Értékelési szempontok Asztalos Tétel: C2 Sorszám Név Anyagkiválasztás Méretjegyzék teljessége, pontossága Csapok kialakítása, pontossága Illesztések kialakítása, pontossága Szögek pontossága, keret síktól való eltérése Felületek tisztítása, élek kialakítása, letörése Összesen Érdemjegy pont 20 pont 30 pont 25 pont 10 pont 10 pont Összesen A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 100 pont 15

16 D FELADAT Falipolc készítése A méretek a Szintvizsga Bizottság Elnökének jóváhagyásával esetenként változtathatók. Műszaki leírás A falipolc lucfenyőfából készüljön, befoglaló mérete 340x198x80 mm. A polc falra merőleges, profilra vágott két oldalát összefogja egy köldökcsapokkal rögzített polcelem, melyet felül az oldalak hátsó éleibe teljes anyagvastagságig beeresztett hevederkötésű léc rögzít. A polc alatt elforgatható és kivehető rúd található, melyet egyik oldalon saját csap, a másik oldalon kivehető köldökcsap rögzít. A falipolc minden eleme csiszolt, enyhe élelszedéssel. Feladat: Készítsen el az adott rajz és műszaki leírás alapján egy falipolcot! 16

17 A feladat leírása: o Határozza meg a falipolc külméretének megfelelő alkatrészméreteket, készítsen szabásjegyzéket, végezze el az elemek leszabását! o Válassza ki a lapfelületeket, jelölje össze az elemeket! o Sablon alapján rajzolja és vágja ki az oldalakat, munkálja meg pontos méretre (ív kivágás, ráspolyozás, csiszolás)! o Rajzolja össze az alkatrészeket, jelölje a furatokat, csapokat! o Fúrja ki az oldalak és a polcelem köldökcsap helyeit, az alsó tartórúd furatait! o Alakítsa ki a felső összekötő hevedert, vésse ki a heveder hornyait! o Szárazon történő összeállítás után ellenőrizze a méreteket, a megfelelő szögeket, végezze el a felületek tisztítását, majd faipari ragasztóval véglegesen állítsa össze a kötéseket! o Készítse el az alsó rudat fűrészeléssel, gyalulással, csiszolással, alakítsa ki rajta a saját csapot és a furatot! o Száradás után végezze el a polc felületeinek csiszolását, tisztítását! o Helyezze be a kész alsó rudat, rögzítse a hozzávaló csappal! Anyagjegyzék: o Vastagsági méretre gyalult tömör lucfenyő deszka o Rögzítő csap az alsó rúdhoz o Köldökcsapok (átmérő 8 mm) o Ragasztóanyag (faipari ragasztó) Elkészítendő alkatrészek: Függőleges oldalak Vízszintes polcelem Vízszintes merevítő léc Vízszintes tartórúd 2 db 1 db 1 db 1 db Szerszámjegyzék illesztőfűrész, kanyarítófűrész, keretesfűrész, dekopírfűrész 2/2-es simítógyalu, színlőpenge, laposvéső (8-16 mm) fabunkó, kalapács, rajz- és mérőeszközök (ceruza, mérőszalag, derékszög, szögmérő, párhuzamvonalzó), ráspoly, csiszolófa, csiszolópapír, kézi fúrógép, fafúrók 17

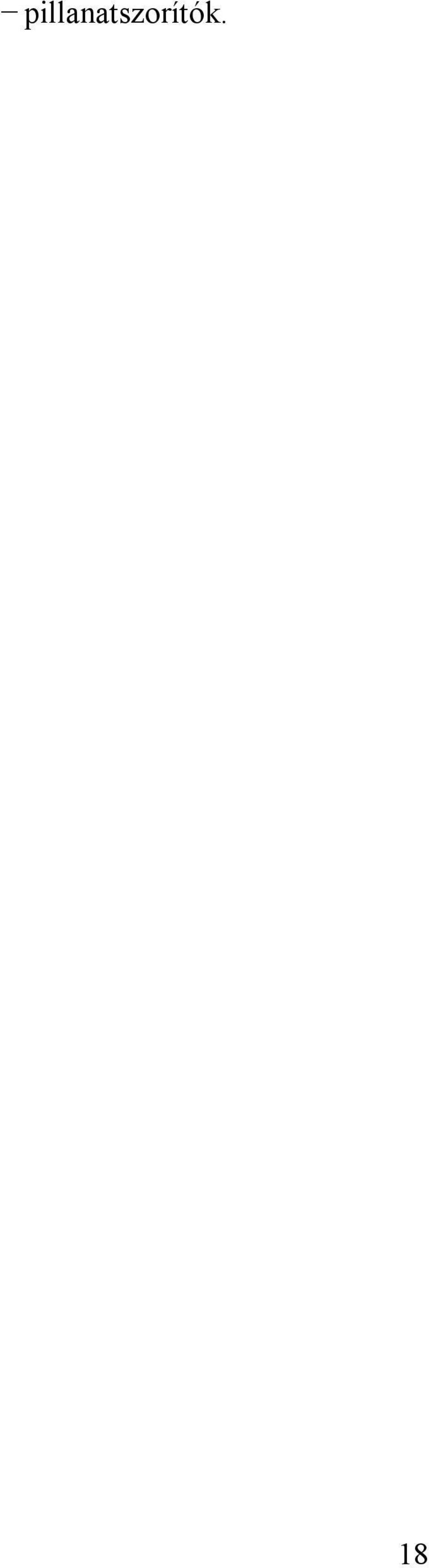

18 pillanatszorítók. 18

19 SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE D feladat Értékelési szempontok Asztalos Tétel: D Sorszám Név Anyagkiválasztás Szabásjegyzék Csapok kialakítása, pontossága Külső és belső aljazás kialakítása, pontossága Szögek pontossága, keret síktól való eltérése Felületek tisztítása, élek kialakítása, letörése Összesen Érdemjegy pont 10 pont 30 pont 15 pont 30 pont 10 pont 100 pont Összesen A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 19

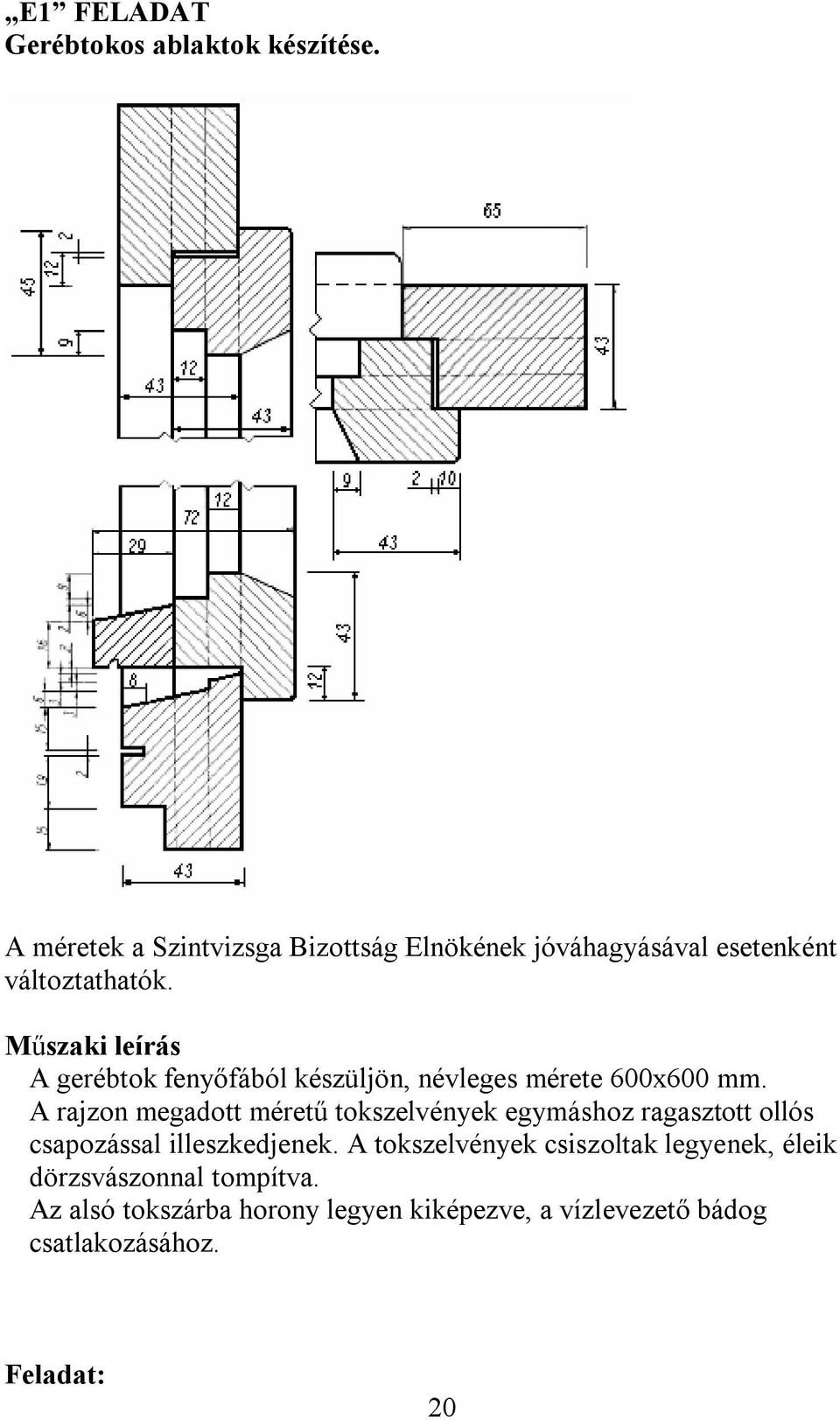

20 E1 FELADAT Gerébtokos ablaktok készítése. A méretek a Szintvizsga Bizottság Elnökének jóváhagyásával esetenként változtathatók. Műszaki leírás A gerébtok fenyőfából készüljön, névleges mérete 600x600 mm. A rajzon megadott méretű tokszelvények egymáshoz ragasztott ollós csapozással illeszkedjenek. A tokszelvények csiszoltak legyenek, éleik dörzsvászonnal tompítva. Az alsó tokszárba horony legyen kiképezve, a vízlevezető bádog csatlakozásához. Feladat: 20

21 Készítsen el az adott rajz és műszaki leírás alapján egy gerébtokos ablaktokot! A feladat leírása: o Határozza meg a tok befoglaló méreteit, készítsen szabásjegyzéket, végezze el az elemek leszabását! o Alakítsa ki a rajz szerinti keresztmetszeti méreteket gépi gyalulással! o Határozza meg a szelvényhosszakat, jelölje az elemekre! o Készítse el a tok aljazását! o Rajzolja össze a tok alkatrészeit, a réseket és a csapokat! o Végezze el a csapozás műveleteit! o Szárazon történő összeállítás után ellenőrizze a méreteket, a megfelelő szögeket, végezze el a belső felületek tisztítását, majd faipari ragasztóval véglegesen állítsa össze a keretdarabokat! o Száradás után végezze el a tok részeinek a megadott méretre való vágását, felületeinek tisztítását! Anyagjegyzék: o Tömör erdei fenyő zárléc a 43x65 mm befoglaló keresztmetszeti méretű szelvénynek megfelelően. o Ragasztóanyag (faipari ragasztó) Elkészítendő alkatrészek: Függőleges tokszár Vízszintes felső tokszár Vízszintes alsó tokszár 2 db 1 db 1 db Szerszámjegyzék vastagsági gyalugép, illesztőfűrész, nyakalófűrész, keretesfűrész, 2/2-es simítógyalu, párkánygyalu, színlőpenge, laposvéső (8-16 mm) fa ráspoly, fabunkó, kalapács, rajz- és mérőeszközök (ceruza, mérőszalag, derékszög, párhuzamvonalzó), csiszolófa, csiszolópapír, pillanatszorítók. 21

22 SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE E1 feladat Értékelési szempontok Asztalos Tétel: E1 Sorszám Név Anyagkiválasztás Szabásjegyzék Csapok kialakítása, pontossága Aljazás kialakítása, pontossága Szögek pontossága, keret síktól való eltérése Felületek tisztítása, élek kialakítása, letörése Összesen Érdemjegy pont 10 pont 30 pont 15 pont 30 pont 10 pont 100 pont Összesen A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 22

23 E2 FELADAT Gerébtokos ablakszárny elkészítése. A méretek a Szintvizsga Bizottság Elnökének jóváhagyásával esetenként változtathatók. Műszaki leírás Az egyrétegű gerébtokos ablak erdei fenyőfából készüljön, névleges mérete 600x600 mm. A tok legnagyobb keresztmetszeti mérete 65x43 mm, a szárnyé 45x43 mm, a vízvetőé 29x22 mm. Az elemek egyes ollós csappal összeépítettek, a vízvető ragasztással és csavarozással rögzített a szárny alsó részéhez. Az ütköző alj mérete12x24 mm. A felületek csiszoltak legyenek, éleik csiszolóvászonnal tompítva. 23

24 Feladat: Készítse el az adott rajz és műszaki leírás alapján az előre elkészített tokhoz az ablakszárnyat! A feladat leírása: o Határozza meg a szárny külméretének meghatározásához szükséges hosszméreteket, készítsen szabásjegyzéket, végezze el az alkatrészek leszabását! o Alakítsa ki a rajz alapján a szelvény profilokat gépi marással! o Jelölje össze az alkatrészeket! o Végezze el a csapozás műveleteit! o Szárazon történő összeállítás után ellenőrizze a méreteket, a megfelelő szögeket, végezze el a belső felületek tisztítását, majd faipari ragasztóval véglegesen állítsa össze a keretdarabokat! o Készítse el a vízvetőt! o Száradás után végezze el a szárny külső aljazását asztalos marógépen, ellenőrizze a tokhoz való illeszkedést, majd végezze el a felületek tisztítását! o Ragasztással és csavarozással rögzítse a vízvetőt a szárnyra! Anyagjegyzék o 65x43 mm keresztmetszeti méretű szelvény, gyalult kivitelben o Ragasztóanyag (faipari ragasztó) o 3/50 facsavarok Összeállítandó alkatrészek: Függőleges szárnyprofil (réses darab) 2 db Vízszintes szárnyprofil (csapos darab) 2 db Vízvezető 1 db Szerszámjegyzék gyalugép, marógép, illesztőfűrész, nyakalófűrész, keretesfűrész, 2/2-es simítógyalu, párkánygyalu, színlőpenge, laposvéső (8-16 mm) fa ráspoly, fabunkó, kalapács, rajz- és mérőeszközök (ceruza, mérőszalag, derékszög, párhuzamvonalzó), csiszolófa, csiszolópapír, pillanatszorítók. 24

25 SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE E2 feladat Értékelési szempontok Asztalos Tétel: E2 Sorszám Név Anyagkiválasztás Szabásjegyzék Csapok kialakítása, pontossága Külső és belső aljazás kialakítása, pontossága Szögek pontossága, keret síktól való eltérése Felületek tisztítása, élek kialakítása, letörése Összesen Éremjegy pont 10 pont 30 pont 15 pont 30 pont 10 pont Összesen A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 100 pont 25

26 F FELADAT Ülőzsámoly elkészítése A méretek a Szintvizsga Bizottság Elnökének jóváhagyásával esetenként változtathatók. Műszaki leírás Az ülőzsámoly fenyőfából készüljön, befoglaló méretei 330x190x250 mm. Az ülőzsámoly lábai félig takart fecskefarkú fogazással kapcsolódjanak az ülőlaphoz. A lábak merőlegesek legyenek az ülőlap síkjára. A lábak összekötő eleme fecskefark alakú hevederrel csatlakozzon a lábakhoz. Az ülőlapba középen 30 x 100 mm befoglaló méretű, végein félkörben záródó fogónyílás legyen kialakítva. A lábakon, a rajzon megadott 26

27 függőleges és alsó éleik mentén, a rajzon megadott mintához hasonló szimmetrikus íveket alakítsunk ki. Az elemek összeépítése után a lábak és az ülőlap találkozása (illesztése) gyalulással és csiszolással történjen. Külső és belső felülete csiszolt legyen, az ülőlap felső élein minimális élelszedéssel. Feladat: Készítsen el az adott rajz és műszaki leírás alapján egy ülőzsámolyt! A feladat leírása: o Határozza meg az ülőzsámoly elemeinek méreteit a rajz és a műszaki leírás alapján, készítsen szabásjegyzéket, válassza ki a lapfelületeket, végezze el az elemek leszabását! o Jelölje (és sorszámozza) össze az elemeket! o Rajzolja rá az ülőlapra a lábak csapozásaihoz igazodó rések kiosztását, méreteit a rajz szerint. o Végezze el a csaphelyek kialakítását, majd rajzolja rá a lábakra a csapok kiosztását, méreteit. o Végezze el a lábak csapozási műveleteit. o Rajzolja rá a lábakra a függőleges és alsó éleik mentén a rajzon megadott mintához hasonló kikönnyítéseket. o Rajzolja rá az ülőlapra a fogónyílás kifűrészelendő körvonalát, vágja ki a nyílást. o Az elemek szárazon történő összeállítása után ellenőrizze a méreteket, szögeket, a lábak közzé szabja be az alsó összekötő elemet (a csaphosszak figyelembevételével). o Az elemek összerajzolása után az összekötő végein alakítsa ki a lábak belső oldalán a csapok helyét, majd a fecskefark alakú csapokat. o Szárazon történő ismételt összeállítás során ellenőrizze az illeszkedéseket, méreteket és szögeket. o Végezze el a belső felületek, ívek és a fogónyílás tisztítását. o Faipari ragasztóval véglegesen állítsa össze az ülőzsámoly elemeit, ellenőrizze a szögeket. o Száradás után alakítsa ki a végleges külső felületet. 27

28 Anyagjegyzék o Vastagsági méretre gyalult lucfenyő deszka és léc (a rajzi méreteknek megfelelően) o Ragasztóanyag (faipari ragasztó) Összeállítandó alkatrészek: Láb Ülőlap Összekötő léc 2 db 1 db 1 db Szerszámjegyzék illesztőfűrész, nyakalófűrész, kanyarítófűrész, lyukfűrész, fúrógép fúrószárral, 2/2-es simítógyalu, színlőpenge, laposvéső (8-16 mm) fabunkó, kalapács, rajz- és mérőeszközök (ceruza, mérőszalag, derékszög, szögmérő, párhuzamvonalzó), csiszolófa, csiszolópapír, pillanatszorítók. 28

29 SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE F feladat Értékelési szempontok Asztalos Tétel: F Sorszám Név Anyagkiválasztás Szabásjegyzék Csapok kialakítása, pontossága Külméretek, szögek pontossága Lábak íveinek kivágása Fogónyílás kialakítása Felületek tisztítása, élek kialakítása, letörése Összesen Érdemjegy Összesen 5 pont 10 pont 30 pont 25 pont 10 pont 10 pont 10 pont A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 100 pont 29

30 MAGYAR KERESKEDELMI ÉS IPARKAMARA SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT Szakképesítés azonosító száma, megnevezése: KÁRPITOS A- D feladat A szintvizsga időtartama: 240 perc A szintvizsgán elérhető pontszámok: 100 pont Kárpitos szakképesítésnél a szintvizsga időpontja 11. évfolyam végén 30

31 A FELADAT Bonellrugós fotelülés párnázása A feladat elvégzésének időtartama: 240 perc Elérhető maximális pontszám: 100 pont. A feladat leírása: Készítse el egy bonellrugós fotelülés hagyományos alappárnázását! Készültségi fok: A fotelülés bonellrugóval és a hurkolt öltéssel hozzávarrt és leszegezett alapvászonnal van előkészítve. A feladat munkafolyamatának leírása: Alappárnázás: anyagtartó öltés a tömőanyag felrakása formavászon kitűzése formavászon átvarrása a párnázás formai kialakítása betűzött élekkel sarkok kialakítása 31

32 sarkok kivarrása első és második élvarrás elvégzése SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE A feladat Értékelési szempontok Kárpitos Tétel: A Sorszám Név Az anyagtartó öltés szakszerű elhelyezése A tömőanyag egyenletes felrakása A formavászon szálegyenes kitűzése A formavászon átvarrásánál az öltések ne egyvonalban legyenek A sarkok kialakítása A betűzéssel kialakított élek egyenletesek és párhuzamosak legyenek a fakerettel A sarkok kivarrása Kétszeres élvarrás, az öltések nagysága, az élek simasága Összesen Érdemjegy Összesen 5 pont 10 pont 15 pont 10 pont 15 pont 15 pont 15 pont A gyakorlat pontszámainak átalakítása érdemjeggyé 0-51 pontig = elégtelen pontig = elégséges pontig = közepes pontig = jó pontig = jeles 15 pont 100 pont A munka megkezdése előtt a tanulókkal ismertetni kell azokat a szempontokat, amelyek alapján tevékenységüket értékelik. Az értékelésnél a felsorolt minőségi szempontokat kell figyelembe venni! 32

33 B FELADAT Lapos kárpitozású, 5 rugós szék rugózatának és alappárnázásának elkészítése. A feladat leírása: Készítse el egy ötrugós szék rugóinak lekötését és a szék alappárnázását! Készültségi fok: Hevederezett székülés bevarrt rugókkal. A feladat munkafolyamatának leírása: 1. Rugózat elkészítése Rugó lehúzása (magasság beállítása) Rugó beállítása Visszakötés, csomózás, felületi kötés Rugóvászon leszegezése 2. Alappárnázás elkészítése Anyagtartó öltés Afrikréteg felrakása Formavászon kitűzése Formavászon átvarrása Formavászon beszegezése 33

34 SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE B feladat Értékelő táblázat Elérhető Az értékelés szempontjai max. pontszám A rugózat szakszerű kialakítása 55 Megfelelő méretű és hosszúságú szeget, 5 kapcsot használjon U szegek alkalmazása Rugók beállítása 10 Kötöző zsineggel a hurkok és csomók 20 szakszerű kialakítása Méretek betartása 10 Rugóvászon leszegezése 10 A párnázat szakszerű kialakítása 45 Anyagtartó öltések 5 Tömőanyag felrakása 10 Formavászon kitűzése 10 Formavászon átvarrása 10 Formavászon beszegezése 10 Összesen 100 Elért pontszám A munka megkezdése előtt a tanulókkal ismertetni kell azokat a szempontokat, amelyek alapján tevékenységüket értékelik. Az értékelésnél a felsorolt minőségi szempontokat kell figyelembe venni! Az elért pontszám érdemjeggyé alakítása: 0-51p (1) elégtelen 52-65p (2) elégséges 66-79p (3) közepes 80-91p (4) jó p (5) jeles 34

35 C FELADAT Fotelülés modern kárpitozással A feladat leírása: Készítsen elő bevonásig a mellékelt metszeti rajz és a technológiai folyamat leírása alapján egy fotelülést modern kárpitozási technológia alkalmazásával! A feladat munkafolyamatának leírása: 1. Tartószerelés készítése: felső tartószerelés készítése szoros hevederezéssel. 2. Rugózat készítése: egy oldalról keretezett bonellrugó-test felhasználásával. Méretellenőrzés, kiakasztás, szegezés Élek és magasság beállítása 3. Alappárnázás Tűsnemez szabása Tűsnemez élekhez varrása, vagy rögzítése filcező pisztollyal 4. Felsőpárnázás Habszivacs szabása, szögbe vágása Habszivacs ragasztása 35

36 SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE C feladat Értékelő táblázat Elérhető Az értékelés szempontjai max. pontszám A tartószerelés szakszerű kialakítása 30 A hevederek közti távolság kiosztása 10 Megfelelő szegek használata 5 A rögzítés helye, sorrendje 15 A rugózat szakszerű kialakítása 20 Az élkeret beállítása párhuzamosan a fakerettel 15 Az élkeret magassági méretének beállítása 5 Alappárnázás 20 A tűsnemez méretre szabása, ideiglenes kitűzése 15 Az öltések hossza, feszessége 5 Felsőpárnázás 30 A habszivacs méretre vágása, a ragasztóanyag 10 felhordása A párnázat formai kialakítása, a ragasztási 20 munka kialakítása Összesen 100 Elért pontszám A munka megkezdése előtt a tanulókkal ismertetni kell azokat a szempontokat, amelyek alapján tevékenységüket értékelik. Az értékelésnél a felsorolt minőségi szempontokat kell figyelembe venni! Az elért pontszám érdemjeggyé alakítása: 0-51p (1) elégtelen 52-65p (2) elégséges 66-79p (3) közepes 80-91p (4) jó p (5) jeles 36

37 D FELADAT Magas kárpitozású, 8 rugós szék rugózatának elkészítése A feladat leírása: Készítse el a mellékelt sematikus rajz és a technológiai folyamat leírása alapján a 8 rugós szék rugózatát! 37

38 A feladat munkafolyamatának leírása: 1. Tartószerelés készítése: alsó tartószerelés készítése szoros hevederezéssel A minőségű textilhevederrel. 2. Rugózat készítése: rugók kiválasztása beállítása rögzítése kötözése: lehúzás, kikötés, visszakötés, felületi kötözés. 38

39 SZAKMAI GYAKORLATI FELADAT ÉRTÉKELÉSE D feladat Értékelő táblázat Elérhető Az értékelés szempontjai max. pontszám A tartószerelés szakszerű kialakítása 25 A hevederek egyenlő távolságra legyenek 8 egymástól. A hevederek rögzítése a káva közepén legyen 4 A visszahajtás max. 1 cm lehet 3 Megfelelő méretű és hosszúságú szeget, kapcsot 5 használjon A hevederfeszítő ne okozzon sérülést a 5 fényezésen A rugózat szakszerű kialakítása 75 Megfelelő rugók kiválasztása 5 A rugók szakszerű beállítása 15 Rögzítésnél az öltések száma, az öltések 10 hurkolása Kötöző zsineggel a hurkok és csomók szakszerű 30 Elért pontszám kialakítása Méretek betartása 15 Összesen 100 A munka megkezdése előtt a tanulókkal ismertetni kell azokat a szempontokat, amelyek alapján tevékenységüket értékelik. Az értékelésnél a felsorolt minőségi szempontokat kell figyelembe venni! Az elért pontszám érdemjeggyé alakítása: 0-51p (1) elégtelen 52-65p (2) elégséges 66-79p (3) közepes 80-91p (4) jó p (5) jeles 39

40 Perkó László: Elektrotechnika elektronika szakmacsoport A szakképesítés megnevezése: Villanyszerelő A szakképesítés azonosító száma:

41 Mi adhat segítséget a szintvizsga időpontjának meghatározásához? - Központi képzési program - A gyakorlati képzés szervezőjének képzési feltételei - A tanulók szakmai előmenetele - Pedagógiai, módszertani igények A szintvizsga időpontját a szakképesítés szakmai és vizsgakövetelménye határozza meg. Időpontja: a 12. évfolyamon a 3. lezárt félév után (javasolt április, május). A szintvizsga időtartama a villanyszerelő szakképesítés szakmai és vizsgakövetelményeiben meghatározott előírások alapján a szakmai vizsga gyakorlati vizsgarészéhez hasonlóan 300 perc. A szintvizsga lebonyolításában résztvevő, a tanulók munkáját irányító személynek rendelkeznie kell az alábbi ismérvekkel: - szakértelem, - megfelelő végzettség (szakmai, pedagógiai), - helyismeret, - munkavédelmi, biztonságtechnikai ismeretek, - a szakmai vizsgáztatás ide vonatkozó előírásainak ismerete. Ki rendelkezik ezekkel a tulajdonságokkal? Természetesen a tanulókkal foglalkozó szakoktató, aki ura birodalmának, a tanműhelynek. Tehát az a legoptimálisabb megoldás, ha a tanulókat oktató szakoktató vesz részt a szintvizsga feladatainak előkészítésében, lebonyolításában. A szakoktató segítő tanárként vehet részt, mivel felkészítő tanár a vizsgabizottság tagja nem lehet. A tárgyi feltételek biztosításának vonatkozásában néha nehezebb a feladat. Már a feladatok megválasztásánál döntő szempont a tárgyi feltételek mibenléte. Olyan létszámú vizsgacsoportot szervezzünk, amelynek a vizsgáztatásához a tárgyi feltételeket egyidejűleg, egyértelműen biztosítani tudjuk. Mivel a szintvizsga ideje alatt a tanulók maguk rendelkeznek a feladatok elvégzéséhez rendelkezésre álló idővel, minden pillanatban biztosítani kell számukra a feladatukhoz szükséges tárgyi feltételeket (szerszám, eszközök, készülékek, stb.). 41

42 Általában a világítási áramkörök és a vezérlési feladatok kialakításához rendelkeznek megfelelő mennyiségű és minőségű eszközzel, szerelvénnyel a vizsgaszervezők. Hiszen ezeknek a feladatoknak az oktatásához a képzés folyamán is a képző intézményeknél szükség van megfelelő eszköztárral. Probléma általában a fogyasztásmérő hely kialakításához szükséges eszközök (mérőtokozat, elosztótokozat, síntokozat, kismegszakítók, áramvédőkapcsoló) biztosításánál adódhat. Kettő-három feladategység anyag szükségletének biztosítása céltudatos beszerzéssel, eszközbővítéssel megoldható, hiszen ez a témakör is az oktatandó anyaghoz tartozik. Természetesen szerencsés eset, ha a képző olyan támogatottsággal rendelkezik (vállalati pl. áramszolgáltató, vállalkozói), hogy ehhez a feladathoz is biztosítani tudja a tárgyi feltételeket. Ha nem azonos feladatot oldanak meg a tanulók, a tapasztalatok azt mutatják, hogy a különböző feladatokból 1-3 munkahelyet érdemes kialakítani. A kamara által jelenleg biztosított anyagköltség a fogyóeszközökre (vezeték, érvéghüvely, védőcső) és bizonyos amortizáció fedezetére elegendő. A szintvizsga tárgyi feltételeit a képző intézmények a képzésben már meglévő eszközei biztosítják. A szintvizsga tárgyi eszközeinek biztosításához előrelátó, racionális fejlesztésre van szükség a képző intézményekben, amennyiben bizonyos eszközök hiányoznak vagy nincs kellő számú az intézményben. A szintvizsgán résztvevő tanulókat is fel kell készíteni a vizsgára. Ne feledjük, a vizsga értük és általuk valósul meg. A szintvizsgán kiemelten fontos elem a munkavédelmi, tűzvédelmi és egészségügyi előírások megléte ill. betartása. A feltételek meglétét a vizsgát megelőzően ill. közvetlenül a vizsga megkezdése előtt ellenőrizni kell. Az előírások betartására fel kell készíteni a tanulókat. A vizsga megkezdésekor aláírásukkal igazolják a vizsgázók, hogy ott munkavédelmi oktatásban részesültek. Szerencsés azonban, ha a vizsgát megelőző időszakban már felkészítjük a tanulókat szintvizsgára vonatkozó munkavédelmi szabályok betartására. A vizsgán fokozottan ügyeljünk a szabályok betartására, betartatására, hiszen a vizsgaszituáció szokatlan helyzeteket produkálhat. 42

43 A vizsgázóknak érezni kell, hogy a szabályok betartása mennyire fontos és eredményességüket is befolyásolhatja. Megfelelő helyismerettel és ismeretekkel kell rendelkezniük az esetleges munkavédelmi problémák megoldására. Ebben a szakmában a fenti ismeretek hiánya, a tájékozatlanság végzetes lehet. A szintvizsga is kiemelt színtere a biztonsági előírások betartatásának. A szintvizsga munkafeladatai és értékelésük A szintvizsga feladatok elvégzéséhez a tanulóknak már rendelkezni kell az alábbi kompetenciákkal: alkalmazni az alapvető technológiai fogásokat, megtervezni az adott feladat munkafázisainak helyes sorrendjét, felmérni az anyag-, szerszám- és munkaeszköz-szükségletet, kiválasztani a munkavégzéshez szükséges anyagokat, szerszámokat és gépeket, alkalmazni az egyszerű kéziszerszámokat és kisgépeket, villamos tervdokumentáció alapján a munkafeladatokat elvégezni, a megfelelő érintésvédelmi megoldásokat megválasztani, kisfeszültségű kapcsolókészülékeket kiválasztani, felszerelni és bekötni, mágneses működtetésű kapcsolókészülékekkel vezérlőkapcsolásokat készíteni, egy- és háromfázisú transzformátorokat beépíteni, bekötni és karbantartani, egyenáramú gépeket, aszinkron gépeket hálózatra csatlakoztatni és indítani, vezérlő és szabályozó berendezésekben hibát behatárolni és elhárítani, villamos berendezéseket, készülékeket, villamos hajtású gépeket hálózatra csatlakoztatni. A feladatok úgy készültek, hogy az alábbi kompetenciák mérhetők legyenek: - műhelyrend, munka- és tűzvédelem, - elosztó-, és mérőberendezések szerelése, - érintésvédelem, - épületek hálózatra csatlakoztatása, - gyengeáramú készülékek és hálózatuk szerelése, - kisfeszültségű kapcsolókészülékek szerelése, - vezérlési alapkapcsolások kialakítása (öntartás, reteszelés, távműködtetés). 43

44 A gyakorlati feladatok kiválasztásánál nagyon meghatározó a - a gyakorlati képzés szervezőjének tárgyi feltételei, - a vizsgacsoport létszáma, - a tanulók felkészültsége. Ezen feltételek alapján választhatjuk azt a megoldást, hogy: - minden vizsgázó ugyanazt a feladatot oldja meg - a vizsgaszervezőnek rendelkeznie kell a vizsgacsoport létszámának megfelelő eszköztárral - egyértelműbb a vizsgacsoporton belüli, az egymásra vonatkoztatott szakmai gyakorlati felkészültség mérése. - tételhúzás alapján a vizsgázók különböző feladatokat oldanak meg - a vizsgaszervezőnek nem kell egyidejűleg nagyobb létszámú vizsgacsoport munkafeltételeit biztosítani, - a tételhúzás által egyes vizsgázók számukra könnyebb vagy nehezebb feladatot kaphatnak. A villanyszerelő szintvizsga feladatbankja a szakmai és vizsgáztatási követelmények alapján a központi képzési program adott időszakáig elsajátítandó szakmai gyakorlati kompetenciák mérésére lett kialakítva. A szintvizsga irányítás melletti munkavégzéshez szükséges kompetenciákat mér. A központi adatbank feladatai keretfeladat jellegűek. A szerzőknek az volt a célja, hogy az egységes, objektív megmérettetés feltételeit biztosítsák. Ez a feladatok értékelésében egyértelműen biztosítva van, meghatározott. A kimenet szabályozott rendszer feltételeinek biztosításához figyelembe vette a bemeneti lehetőségeket. A képzőhelyek különböző adottságai miatt nincsen egyértelmű pontosítással kiírva a feladat megoldásához szükséges dokumentáció, eszköz- és anyagjegyzék. Minden feladat két feladatrészből áll ( pl. A / I. A / II. ). A 10 részfeladat három tevékenységi kör megoldását célozza meg: - szerelési anyagok, védőcső megmunkálása, fogyasztásmérő helykialakítása, - világítási áramkörök kialakítása, - vezérlési áramkörök kialakítása. 44

45 A különböző szakmák szintvizsga feladataira, így a villanyszerelőnél is a hatályos törvényi előírás az, hogy komplex feladatot kell kialakítani. Ezért a két feladatrész egy-egy önmagában is önálló feladat egységet alkotó kompetenciamérő. A feladat előkészítésétől a működőképes feladat átadásáig kell a tanulónak egy egységben végrehajtani a feladatot. Így nem megvalósítható az a felmerülő igény, hogy több rutin feladatot, gyakorlati tesztet végezzen el a tanuló a szintvizsga keretében. A helyi adottságok és a tanulók felkészültsége alapján választható konkrét feladat a szintvizsga lebonyolításához. Az eddig lebonyolított szintvizsgák keretében mind az öt (A-E) feladat kiválasztásra került. Ahol minden tanuló azonos feladatot oldott meg a szintvizsga keretében, legnagyobb számban a B, C feladat került kiválasztásra. Sikeresen oldották meg a tanulók a D, E feladatok vezérlési részét is, amely talán annak is köszönhető, hogy kapcsolási rajzok alapján kialakított vezérlési áramkörnél valóban a gyakorlati kompetenciák kerülnek előtérbe. A tanulók nem szembesülnek a kapcsolási rajz elkészítéséhez szükséges szakmai és időterheléssel. A vizsgázó a kapott vizsga dokumentációban megkapja az adott feladat megfogalmazását szöveges formában. Leírást kap a feladat elkészítéséhez a felhasználandó anyagokra, szerelvényekre, kialakításra, szakszerűségre, biztonsági előírásokra vonatkozóan. A feladat szöveges megfogalmazása mellett a tanulók kapnak segítséget, pl. rajzot a megoldáshoz. Felvetődhet a kérdés, hogy mekkora segítség a rajz vagy segédlet a vizsgafeladat elkészítéséhez. A kérdések felvetése során az alapvető célt ne felejtsük el, a szintvizsga a szakmai gyakorlati tevékenységre vonatkozik, az irányítás melletti munkavégzéshez szükséges kompetenciákat vizsgáljuk. Tehát nyugodtan adhatunk rajzot, segédletet, dokumentációt. Ez nem az a színtere a megmérettetésnek, ahol ezeket az ismereteket kérjük első sorban számon. Amennyiben a központi dokumentációban lévő rajz nem megfelelő a képzőhely saját lehetőségei és elgondolásai alapján készíthet, illetve készíttethet rajzot az adott feladathoz. Vegye számításba rendelkezésre álló eszközeit, szakmai szellemiségét. 45

46 Természetesen a vizsgázók felkészültségét ismerve, a helyi sajátosságok figyelembe vételével részt vehetnek a vizsgázók a szintvizsgán a feladatok szükséges dokumentációjának kialakításában. A mellékelt rajzokon a szakmában általánosan használt rajzjelek vannak alkalmazva, de az egyértelműség miatt a tételsorban egy rajzjelek c. melléklet is helyet kapott. A feladatok előkészítésekor - munkaterület előkészítésekor, - dokumentáció elolvasásakor, - készülékek, szerelési anyagok kiválasztásakor, ellenőrzésekor felkészül a vizsgázó a feladat elvégzésére. A szerelés elvégzésekor a vizsgázónak ügyelni kell a szakszerűségre, az esztétikai szempontokra és a biztonsági előírások megvalósítására, betartására. Minden feladathoz tartozik egy ellenőrzési, és egy mérési feladat. A szintvizsga lehetőségeihez mérten legyen valóság szituált. Ennek is része, hogy a vizsgázónak ellenőrzési feladatot kell végezni. Az ellenőrzését dokumentálni is kell. A mérési feladat nehézségi foka olyan, hogy a vizsgázóknak ezt a tevékenységet (kompetenciát) legalább jártassági szinten kell megoldani. Itt is első sorban a gyakorlati tevékenységet vizsgáljuk és nem az elméleti ismereteket. Az alapvető méréstechnikai, méréselméleti, és elektrotechnikai ismeretek szükségesek az aktuális szakmai gyakorlati feladatok megoldásához. A mérési feladat jó megoldása szükséges a minőségibb érdemjegy megszerzéséhez. Nagyon fontos az életszerű szituáció megteremtéséhez a feszültség alatti tevékenység szakszerű elvégzése a feladat megoldás keretében. A gyakorlati vizsgafeladatokat a központi feladatbankból a vizsgaszervező az elméleti képzést végző iskolával egyeztetve választja ki a következő faladatok közül. 46

47 MAGYAR KERESKEDELMI ÉS IPARKAMARA SZINTVIZSGA SZAKMAI GYAKORLATI FELADAT Szakképesítés azonosító száma, megnevezése: VILLANYSZERELŐ A-E feladat A szintvizsga időtartama: Elérhető pontszám: 360 perc 100 pont 47

48 A/I. feladat Maximális pontszám: 60 Készítsen el dokumentáció alapján egy fogyasztásmérő helyet A fogyasztásmérő hely egy 3L-N-PE síntokozatból, egy háromfázisú mérőtokozatból és egy fogyasztói elosztótokozatból áll, mely egy háromfázisú áram-védőkapcsolót és kétszer-három kismegszakítót tartalmaz. Az üzemi feszültség 3x400 / 230V. Érintésvédelem TN-S (önálló védővezetővel kialakított nullázás). 1. Készüljön elő a feladat elkészítéséhez! - olvassa el a feladat dokumentációját, - válassza ki a megfelelő készülékeket, vezetékeket és szerelési anyagokat, - győződjön meg, hogy a készülékek, szerelvények csatlakozásai megfelelőek-e! 2. Végezze el a fogyasztás mérőhely szerelését! - szerelje fel a fogyasztásmérőt, az áram-védőkapcsolót és a kismegszakítókat az előszerelt mérőhelyre, - készítse el a mérőhely és a fogyasztói elosztó vezetékezését a dokumentáció alapján, kötegelt módon, - csatlakoztassa szakszerűen a vezetékeket a készülékek, szerelvények kapcsaihoz, 3. A felügyelő tanár jelenlétében csatlakoztassa kisfeszültségű hálózatra a kész mérőhelyet! Ellenőrizze az áram-védőkapcsoló működését és dokumentálja! - csatlakoztassa a mérőhelyet kisfeszültségű hálózatra, - ellenőrizze a feszültség meglétét a mért és a méretlen szakaszokon, - ellenőrizze próbagombbal az áram-védőkapcsoló működését, - töltse ki az ellenőrzési lapot! 4. A vizsgabizottság jelenlétében mutassa be a kész fogyasztásmérő helyet! - mutassa be a fogyasztásmérő helyet a mért és méretlen szakaszok ki- és bekapcsolásával! 5. Válaszoljon a vizsgabizottság kérdéseire! 48

49 A/I. feladat fogyasztásmérő hely A fogyasztásmérő hely kialakítása a hálózatra csatlakozási feladatok meghatározó része. Ebben a feladatban a tanulók megismerik a szabványos előírások alapján kialakított méretlen- és mért fővezetéket. A szerelvények elhelyezése a rajzon látható. A vezetékezés kialakításával a vezeték megmunkálás, érvéghüvelyezés munkafolyamatait végzik. 49

50 Ez a feladat első sorban a tanulók manuális készségét méri, de nagyon fontos része a feladatnak az áram-védőkapcsoló szakszerű bekötése. Figyelmet, szakszerűséget igényel. Itt kapcsolódik az érintésvédelem elméleti ismerete és annak gyakorlati megvalósítása. Ebben a feladatban szakmai megerősítést kap a tanuló az érintésvédelmi ismereteiben. Az ellenőrzési-, mérési feladat életszerű. A feszültség alatti ellenőrzés ill. mérés elvégzésekor be kell tartani az ide vonatkozó biztonság-, baleset- és munkavédelmi előírásokat. Pontos munkát igénylő feladat. A vizsgázótól is ennek megfelelő szakmaiságot kell elvárni és megkövetelni. A/II. feladat Maximális pontszám: 40 Készítse el dokumentáció alapján egy lakás villamos berendezésének bővítését egy szoba áramköreivel! A bővítés egy csillárból és két dugaszoló aljzatból áll. A két, egymástól független áramkör a meglévő fogyasztói elosztótáblára csatlakozik. A fogyasztói elosztótábla két kismegszakítóval bővül. Az üzemi feszültség 230V. Érintésvédelem TN-S (önálló védővezetővel kialakított nullázás). 1. Készüljön elő a bővítés elkészítéséhez! - olvassa el a feladat dokumentációját, - válassza ki a megfelelő készülékeket, szerelvényeket, vezetékeket, és szerelési anyagokat, - győződjön meg, hogy a készülékek, szerelvények, csatlakozói megfelelőek-e! 50

51 2. Végezze el a bővítés szerelését! - helyezze el a vezetékeket a szerelőtábla süllyesztett védőcsöveiben és kötődobozaiban, - készítse el szakszerűen a vezetékkötéseket a kötődobozokban, - csatlakoztassa szakszerűen a vezetékeket a szerelvények kapcsaihoz, - szerelje fel a kismegszakítókat a fogyasztói elosztótáblára, - csatlakoztassa a kismegszakítókat fogyasztói- és tápoldalon, - szerelje fel a fogyasztói elosztótábla fedelét! 3. A felügyelő tanár jelenlétében csatlakoztassa kisfeszültségű hálózatra a kész berendezést! Végezzen villamos mérést és dokumentálja! - csatlakoztassa a berendezést kisfeszültségű hálózatra, - ellenőrizze a feszültség meglétét a bővített szakaszon, - mérje meg a feszültséget az egyik dugaszolóaljzatban - töltse ki az ellenőrzési és mérési lapokat! 4. A vizsgabizottság jelenlétében mutassa be a berendezés működését! - mutassa be a berendezés működését, a különböző üzemállapotok szerint! 5. Válaszoljon a vizsgabizottság kérdéseire! 51

52 A/II. feladat Lakás villamos berendezésének bővítése egy szoba áramköreivel 52

53 Rajzjelek a feladathoz háromfázisú kismegszakító (csillár) kapcsoló kétáramkörös háromfázisú áram védőkapcsoló fogyasztásmérő védőérintkezős dugaszolóaljzat fogyasztói elosztótábla kétáramkörös (csillár) lámpatest kismegszakító/6a/ Klasszikus lakásvilágítási feladat. A süllyesztett szerelés megvalósításánál megmutatkozik a vizsgázó ebben a feladatkörben való jártassága. A csillárkapcsolás elkészítése és a dugaszolóaljzat bekötése nem okozhat nehézséget a vizsgázóknak. Az érintésvédelem szakszerű kialakítása a feladat fontos része. Az értékelés is szigorú kell, hogy legyen. 53

54 B/I. feladat Maximális pontszám: 60 Készítse el dokumentáció alapján egy háromszintes épület lépcsőházvilágítási berendezését! A berendezés szintenként egy nyomógombból és egy lámpából, valamint a vezérlőkapcsolásból áll. A berendezés nappali üzemmódban nem működik. Esti üzemmódban a lámpák folyamatosan világítanak. Éjszakai üzemmódban a lépcsőház világítása a nyomógombokkal 3 perc időtartamra bekapcsolható. Az üzemmódok közti váltás kapcsolókkal végezhető el. A berendezés kisfeszültségen üzemel. Érintésvédelem TN-S ( önálló védővezetővel kialakított nullázás ). 1. Készüljön elő a berendezés elkészítéséhez! - olvassa el a feladat dokumentációját, - válassza ki a megfelelő készülékeket, szerelvényeket, vezetékeket, és szerelési anyagokat, - győződjön meg, hogy a készülékek, szerelvények csatlakozói megfelelőek-e! 2. Végezze el a berendezés szerelését! - szerelje fel a berendezés készülékeit, szerelvényeit az előkészített szerelőtáblára, - készítse el a berendezés vezetékezését a kapcsolási rajz alapján, a szerelőtáblán lévő vezetékcsatornákba, - csatlakoztassa szakszerűen a vezetékeket a készülékek, szerelvények kapcsaihoz, 3. A felügyelő tanár jelenlétében csatlakoztassa kisfeszültségű hálózatra a kész berendezést! Végezzen villamos mérést és dokumentálja! - csatlakoztassa a berendezést kisfeszültségű hálózatra, - ellenőrizze a berendezés szabályszerű működését, - mérje meg a lámpák tápfeszültségét és üzemi áramát, - számítsa ki az a berendezés teljesítményfelvételét, - töltse ki a mérési lapot! 4. A vizsgabizottság jelenlétében mutassa be a berendezés működését! - mutassa be a berendezés működését, a különböző üzemállapotok szerint! 5. Válaszoljon a vizsgabizottság kérdéseire! 54

55 B/I. feladat Háromszintes épület lépcsőházvilágítási berendezése 55

56 Rajzjelek a feladathoz kismegszakító kézi működtetésű érintkező nyomógomb lámpa lépcsőházi automata A feladat az épületvilágítási megoldások megszokott módja. A tanulók ismerik a vezérlőkapcsoló bekötését, melynél figyelni kell a helyes bekötésre. Az időrelés és az alkonykapcsolós megoldásnál a tanulóknak szakszerűen kell a vezérlő elemeket az áramkörbe kötni. Nagyon fontos az áramkör kialakításánál és az értékelésnél is a nyomógombok helyes bekötése (a nyomógomb csak nullát szakíthat!). Súlyos hiba ennek az előírásnak a megsértése. A rajz alapján történő bekötés mellett a tanulónak át kell gondolnia a kapcsolás idővezérlését ill. ennek megfelelő beállítását. A szabályos érintésvédelem megvalósítása az értékelésnél meghatározó szempont. A mérési feladathoz kapcsolódó teljesítményfelvétel számítása rutinfeladat a vizsgázónak. 56

57 B/II. feladat Maximális pontszám: 40 Készítse el falon kívül, sorolt bilincsekben elhelyezkedő vastagfalú védőcsövek lefordítását csőívek készítésével és felhasználásával! Egy műhelyben egy gépcsoport táp- és működtető-vezetékeit három különböző átmérőjű, falon kívül, sorolt bilincsekben szerelt, vastagfalú védőcsőben helyezték el. A gépcsoport áthelyezése miatt a védőcsövek nyomvonalát meg kell változtatni, adott helyen csőívekkel le kell fordítani. A csőívek különböző hajlítási sugárral, egyedileg készülnek. A védőcsövek és a csőívek tágítással készült tokolással csatlakoznak. Az egyenes csőszakaszok toldása karmantyúval készül. 1. Készüljön elő a feladat végrehajtásához! - olvassa el a feladat dokumentációját, - válassza ki a megfelelő védőcsöveket és szerelési anyagokat, - ellenőrizze, hogy a védőcsövek megmunkálásához szükséges eszközök rendelkezésre állnak-e, illetve megfelelőek-e! 2. Végezze el a feladatot! - szerelje le a védőcsövek leszerelendő szakaszait a szerelőtábláról, - szerelje fel a függőleges csőszakaszok tartóbilincseit, - készítse el a csőíveket, - tágítsa fel a csőszakaszok és a csőívek megfelelő végeit, - állítsa össze a védőcsövezést az új nyomvonalon! 3. Mérje fel az elvégzett munkát és dokumentálja! - mérje fel a felszerelt védőcsövek és a szerelési anyagok mennyiségét, - töltse ki a felmérési lapot! 4. A vizsgabizottság jelenlétében mutassa be az elvégzett feladatot! - mutassa be az elvégzett feladatot! 5. Válaszoljon a vizsgabizottság kérdéseire! 57
