1 Név:... osztály:... ÉRETTSÉGI VIZSGA május 25. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 25. 8:00 I. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Név:... osztály:... Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható! A 120 perces szakrajz témaköri feladatsor megoldása, illetve beadása után kezdhető meg a 60 perces anyagismereti és technológiai témaköri írásbeli feladat megoldása! A két feladatlap együttes eredménye jelenti az írásbeli vizsgarész teljesítését! írásbeli vizsga I. összetevő 2 / május 25.

derékszögű vonalzópár, fejesvonalzó). Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható!

3 Név:... osztály:... Szerkezettani feladatok 1. Feladat Készítse el az idegen csappal kialakított, egyenes élillesztésű, szélesbítő toldás szakrajzát M 1:2 arányban, három vetületben (felülnézet, homlokmetszet és oldalnézet), a méretek megadásával (A4-es lapra)! A toldás kialakításához 65 x 21 mm keresztmetszetű fenyő alapanyagot használnak fel, az idegen csap 7 mm vastag rétegelt lemez, a lécek hosszmérete tetszőleges. Legalább három összetolt elemet rajzoljon meg! Nevezze meg a vetületeket, milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 2. Feladat Készítse el a kettős saját csappal kialakított hosszabbító toldás szakrajzát M 1:1 arányban, három vetületben(fekvő A4-es lapra)! A fakötés kialakításához 65 x 40 mm keresztmetszetű fenyő alapanyagot használnak fel! A lécek hosszmérete tetszőleges. Nevezze meg a vetületeket, milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 3. Feladat Készítse el a nyílt, egyenes fogazással kialakított káva sarokkötés szakrajzát M 1:2 arányban, négy vetületben, méretezve (A4-es lapra)! A felülnézet helyére vízszintes metszetet rajzoljon! A fakötés kialakításához 110 x 21 mm keresztmetszetű bükk alapanyagot használnak fel! Az alkatrészek hosszmérete tetszőleges. Nevezze meg a vetületeket, milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 4. Feladat Készítse el a fenyő fűrészáruból készítendő konyhai ülőke homlokmetszetének jobb felső csomóponti rajzát a fakötések jelölésével, méretezve, M 1:1 arányban (A4-es lapra)! Az ülőke magassága 450 mm, ülőlapja 450 x 450 x 21 mm egyenes élillesztéssel szélesbített tömörfa lap, a lábak 45 x 45 mm, a kávák 90 x 21 mm-es keresztmetszetűek. A lábak és a kávák szakállas vésett csapozással épülnek össze. Az ülőlap rögzítése 8 x 30 mm-es köldökcsapokkal történik a kávákhoz, a tetőlap előállása a lábakhoz képest 20 mm, a kávák visszaállása 5 mm. írásbeli vizsga I. összetevő 3 / május 25.

(A4-es lapra)! A toldás kialakításához 65 x 21 mm keresztmetszetű fenyő alapanyagot használnak fel, az idegen csap 7 mm vastag rétegelt lemez, a lécek hosszmérete tetszőleges.

4 Név:... osztály:... témakör Szakrajz a feladat sorszáma maximális 1. feladat feladat feladat feladat 15 ÖSSZESEN 60 elért javító tanár Dátum:... Szakrajz elért programba beírt javító tanár jegyző Dátum:... Dátum:... Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga I. összetevő 4 / május 25.

Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I.

5 Név:... osztály:... ÉRETTSÉGI VIZSGA május 25. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 25. 8:00 II. Időtartam: 60 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga II. összetevő

6 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható! A 120 perces szakrajz témaköri feladatsor megoldása, illetve beadása után kezdhető meg a 60 perces anyagismereti és technológiai témaköri írásbeli feladat megoldása! A két feladatlap együttes eredménye jelenti az írásbeli vizsgarész teljesítését! írásbeli vizsga II. összetevő 2 / május 25.

Az iskola által biztosított nem saját FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZATOK (Nemzeti Szakképzési Intézet) használható!

7 Számítási feladatok 1. Feladat Rajzoljon le egy gyalukést, jelölje és nevezze meg a jellemző szögeket! Írja le a szögek közötti összefüggéseket! 2. Feladat A 120 mm széles húrmetszésű lucfenyő padlóburkoló elemek nedvességtartalma a lerakás után 15%-ról 9%-ra csökken. Milyen széles lesz a fuga a burkolat elemei között 9% nedvességtartalomnál, ha szoros illesztéssel raktuk le az elemeket? A fafajra és az anatómiai irányra jellemző zsugorodási értékeket táblázatból keresse ki! Tesztfeladatok 3. Feladat Az alábbi fafajokat írja be a megfelelő táblázatba! Erdei fenyő, cseresznye, tölgy, vörösfenyő, szelídgesztenye Nyitvatermők Zárvatermők 4. Feladat Nevezze meg az alábbi leírás alapján a vegyületet! Tartósító- konzerváló hatású anyag, ezért az ilyen vegyületet tartalmazó fák a legtöbb farontó szervezettel szemben ellenállóak. Vastartalmú vegyületekkel érintkezve fekete elszíneződést okoz. A vegyület neve:.. írásbeli vizsga II. összetevő 3 / május 25.

Milyen széles lesz a fuga a burkolat elemei között 9% nedvességtartalomnál, ha szoros illesztéssel raktuk le az elemeket?

8 5. Feladat Egészítse ki a mondatot! A..... az a nedvességtartalmi érték, amikor a fa szabad vizet nem tartalmaz, de a kötött víz teljes mennyiségben van jelen. A sejtfalak telítettek, de víz a sejtüregekben nincs jelen. Ez az állapot kb. % fanedvesség esetén valósul meg. 6. Feladat Jelölje x-szel a táblázat megfelelő rovatában, hogy milyen alakításról beszélünk! Faalakítás módja Forgácsoló alakítás Alaksajtolás Csiszolás Gőzölés Vésés Marás Forgácsmentes alakítás 7. Feladat Nevezze meg a leírás alapján a forgácsolási főirányt! A forgácsolás síkja és iránya párhuzamos a természetes fa rostirányával. A forgácsolás közepes erőkifejtést igényel, a forgácsolt felület általában sima. Ez a főirány a: 8. Feladat Egészítse ki a mondatot! Az 1 mm 2 keresztmetszetű forgács leválasztásához szükséges erőt.. nevezzük. Mértékegysége N/mm 2. írásbeli vizsga II. összetevő 4 / május 25.

Feladat Jelölje x-szel a táblázat megfelelő rovatában, hogy milyen alakításról beszélünk! Faalakítás módja Forgácsoló alakítás Alaksajtolás Csiszolás Gőzölés Vésés Marás Forgácsmentes alakítás 7.

9 írásbeli vizsga II. összetevő 5 / május 25.

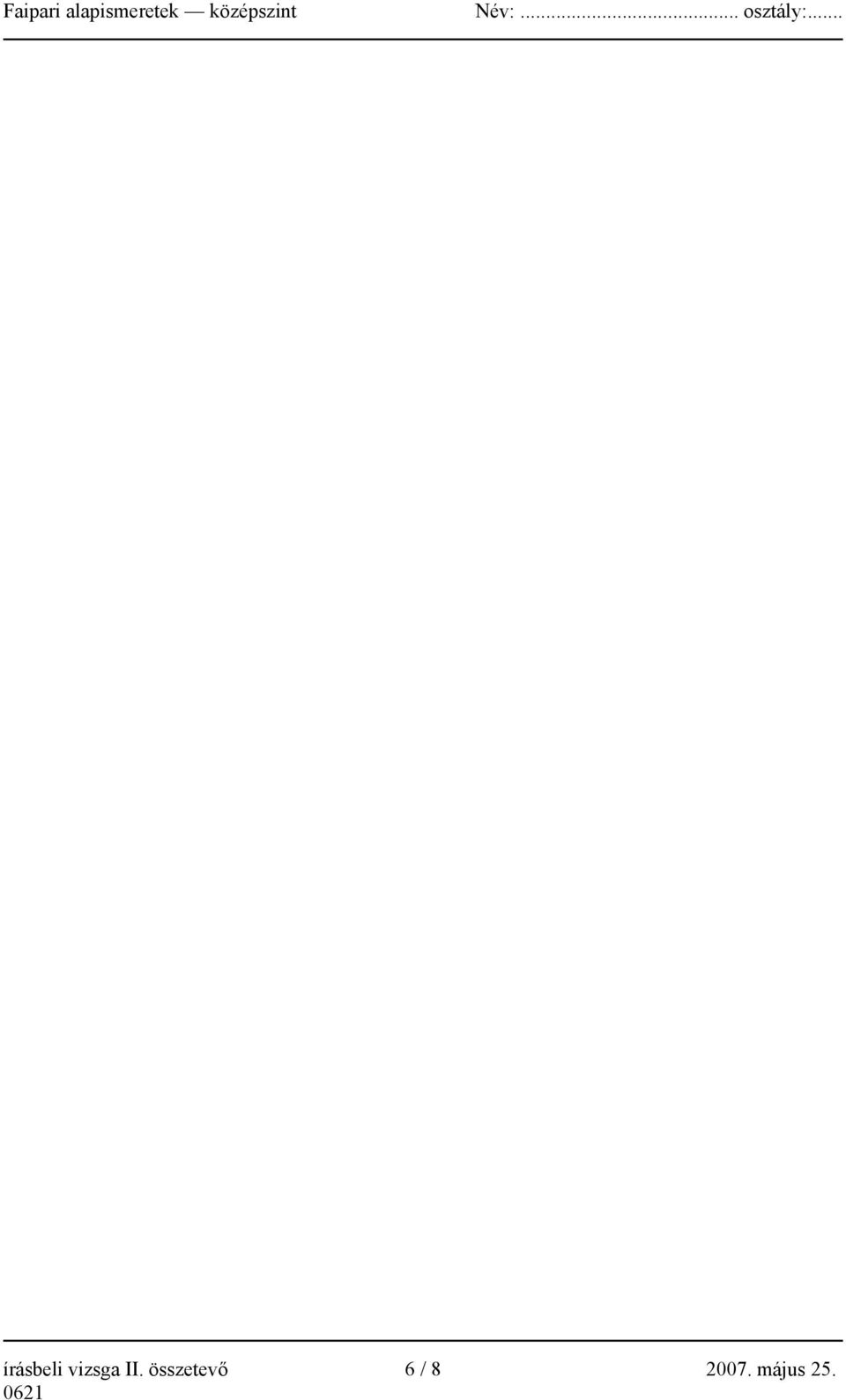

10 írásbeli vizsga II. összetevő 6 / május 25.

11 írásbeli vizsga II. összetevő 7 / május 25.

12 témakör a feladat sorszáma maximális elért a témakör maximális a I. Szakrajz feladat feladat 12 II. Számítások, tesztek 3. tesztfeladatok 5 4. tesztfeladatok 2 5. tesztfeladatok 2 6. tesztfeladatok 5 7. tesztfeladatok 2 8. tesztfeladatok 2 Az írásbeli vizsga a összesen A témakör elért a javító tanár (ok) Dátum:... I. Szakrajz II. Számítások, tesztek elért programba beírt javító tanár (ok) jegyző Dátum:... Dátum:... írásbeli vizsga II. összetevő 8 / május 25.

tesztfeladatok 2 Az írásbeli vizsga a összesen 100 40 A témakör elért a javító tanár (ok) Dátum:... I. Szakrajz II.
