1 ÉRETTSÉGI VIZSGA május 14. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 14. 8:00 I. Időtartam: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Faipari alapismeretek emelt szint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: grafitceruzák, nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgát szervező által ellenőrzött FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZA- TOK (Nemzeti Szakképzési Intézet) vagy FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható! írásbeli vizsga I. összetevő 2 / május 14.

3 1. feladat 36 pont a) Készítse el a konyhai ülőke fél elölnézet-fél homlokmetszet, valamint fél tetőlap nélküli felülnézeti rajzát M 1:10 méretarányban! b) Készítse el a homlokmetszet bal oldali felső és alsó csomóponti rajzait M 1:1 méretarányban! c) Készítse el a fél felülnézet bal hátsó és középső csomóponti rajzait M 1:1 méretarányban! Az ülőke 400 x 400 mm lapméretű, 450 mm ülésmagasságú. A tetőlap sajátcsapos szélesbítő toldással készül. A tetőlap a lábazathoz oldható kötéssel (elfordítható rögzítő dúcokkal) van rögzítve. A kávák a lábakhoz szakállas vésett csappal, az alsó összekötők vésett csappal kapcsolódnak. 2. feladat 14 pont a) Készítse el az átmenő szakállas vésett csapozással kialakított keret sarokkötés négy vetületi képét méretezve, M 1:1 méretarányban! A kötés kialakításához 60 x 21 mm keresztmetszetű keretelemeket használjon! Nevezze meg a vetületeket! b) Fenti fakötést vetületi ábrázolás (tehát az a) feladatrész megrajzolása) helyett megrajzolhatja axonometrikus ábrán is, szintén a megadott méretekkel! írásbeli vizsga I. összetevő 3 / május 14.

4 témakör Szakrajz a feladat sorszáma maximális pontszám 1. a feladat b feladat c feladat a vagy b feladat 14 AZ I. RÉSZ PONTSZÁMA 50 elért pontszám a témakör elért pontszáma javító tanár Dátum:... I. Szakrajz pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga I. összetevő 4 / május 14.

5 ÉRETTSÉGI VIZSGA május 14. FAIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 14. 8:00 II. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Faipari alapismeretek emelt szint írásbeli vizsga II. összetevő

6 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! A feladatok megoldásához használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgát szervező által ellenőrzött FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZA- TOK (Nemzeti Szakképzési Intézet) vagy FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható! írásbeli vizsga II. összetevő 2 / május 14.

7 Számítások, tesztek 1. feladat 10 pont Határozza meg a 3 m hosszú, 15% nettó nedvességtartalmú vörösfenyő gerenda hosszirányú méretváltozását, ha a gerenda visszanedvesedik 35% nettó nedvességtartalomra! (Az anatómiai irányra jellemző dagadás értékét táblázatból keresse ki!) 2. feladat 20 pont A szalagfűrészgép tárcsaátmérője 900 mm. A forgácsolási sebesség 30 m/s. Az előtolási sebesség 7 m/min, a fogosztás 10 mm. A fűrésszel 5 cm vastag anyagot vágnak. a) Az adott tárcsaátmérőhöz milyen vastag fűrészszalag tartozik? b) Mekkora a fűrészfogak terpesztett szélessége? A terpesztés mértéke mindkét oldalon 0,2 mm. c) Határozza meg az óránkénti forgásteljesítményt m 3 /h-ban! d) Számítsa ki az egy élre eső előtolást! írásbeli vizsga II. összetevő 3 / május 14.

8 3. feladat 2 pont Nevezze meg a leírás alapján a fahibát! Általában a színes geszt nélküli és világos gesztű fákban gombafertőzés hatására egy védekező folyamat játszódik le. A megtámadott sejtek belsejébe tömősejtek nyomulnak. Legtöbbször nem követi az évgyűrű vonalát. A fahiba neve: 4. feladat 4 pont Párosítsa a fát felépítő kémiai elemeket és százalékos megoszlásukat! Kémiai elemek: Szén Hidrogén Oxigén Egyéb anyagok Százalékos megoszlásuk: 50% 43% 1% 6% Szén Oxigén Hidrogén Egyéb anyagok írásbeli vizsga II. összetevő 4 / május 14.

9 5. feladat 8 pont A fűrészlap rajzán jelölje be a következő jellemzőket! - hátszög (α) - ékszög (β) - homlokszög (γ) - metszőszög (δ) - fogmagasság (m) - fogosztás (t) - fűrészlap szélessége (sz) - fűrészlap vastagsága (v) 6. feladat 3 pont Nevezze meg a forgácsolási főirányokat! A: B: C: írásbeli vizsga II. összetevő 5 / május 14.

10 7. feladat 3 pont Sorolja fel a sejtfalakat felépítő vázvegyületeket!.. írásbeli vizsga II. összetevő 6 / május 14.

11 írásbeli vizsga II. összetevő 7 / május 14.

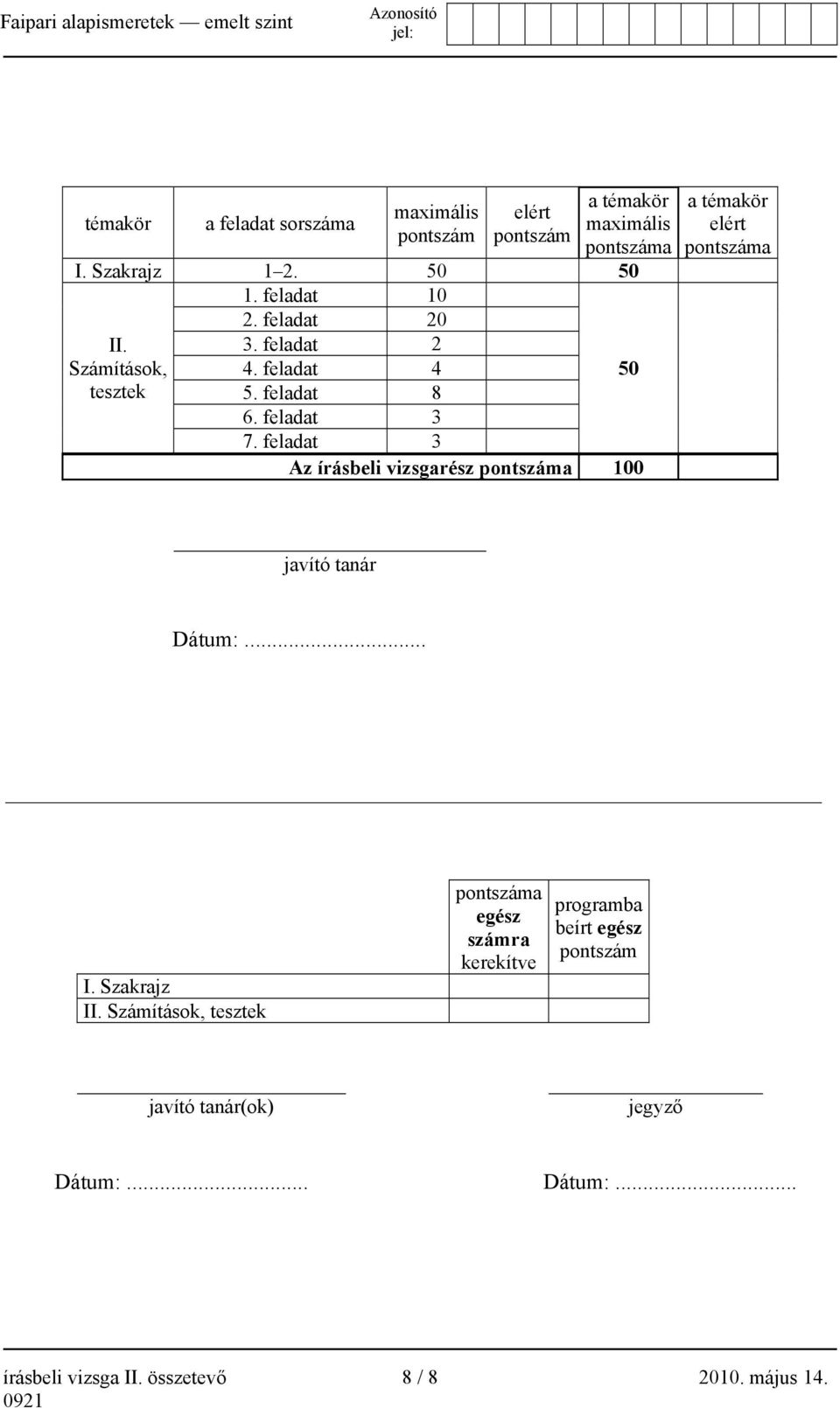

12 témakör a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma I. Szakrajz feladat feladat 20 II. 3. feladat 2 Számítások, 4. feladat 4 50 tesztek 5. feladat 8 6. feladat 3 7. feladat 3 Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... I. Szakrajz II. Számítások, tesztek pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár(ok) jegyző Dátum:... Dátum:... írásbeli vizsga II. összetevő 8 / május 14.
