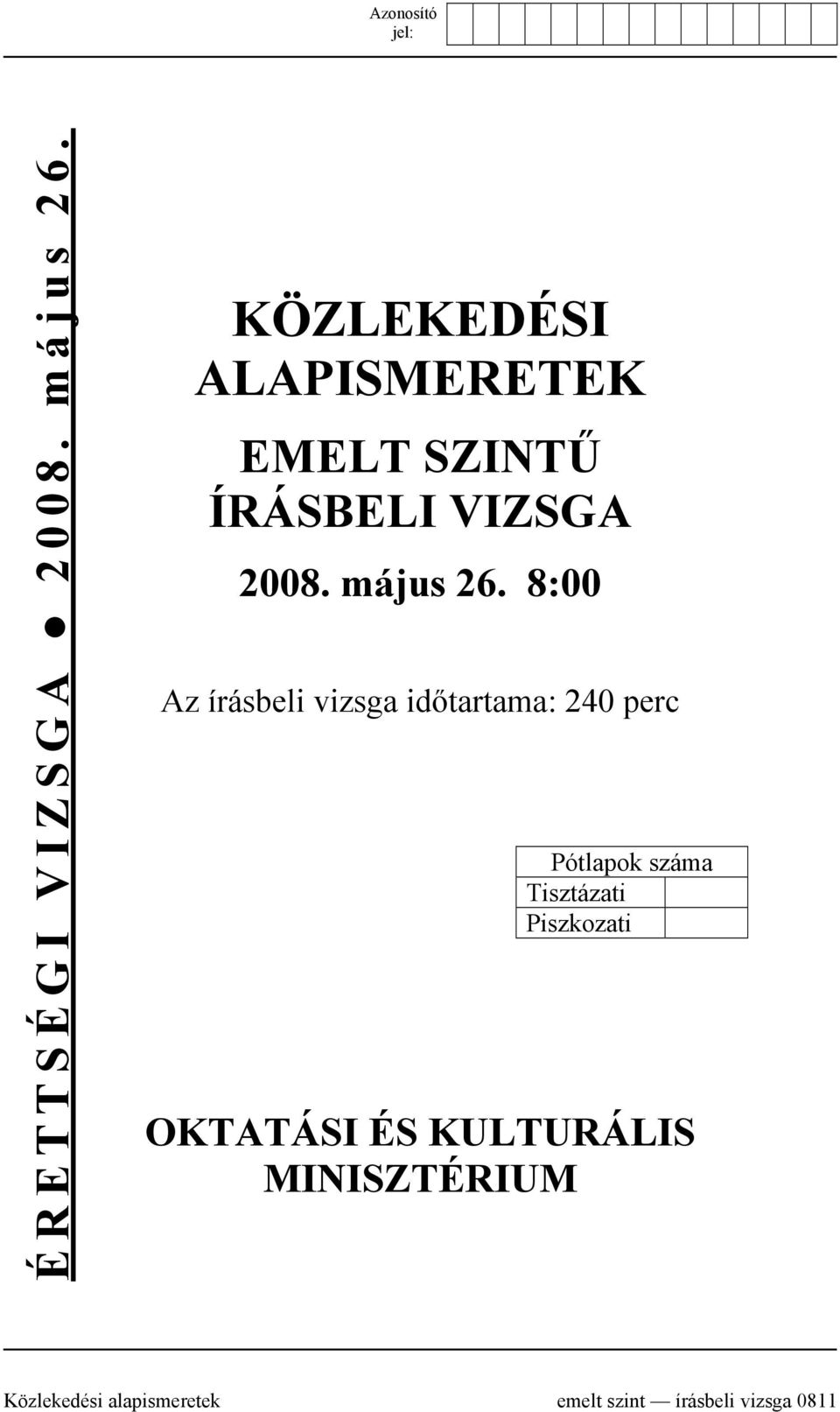

1 ÉRETTSÉGI VIZSGA május 26. KÖZLEKEDÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 26. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Közlekedési alapismeretek emelt szint írásbeli vizsga 0811

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép, körző, vonalzók. írásbeli vizsga / május 26.

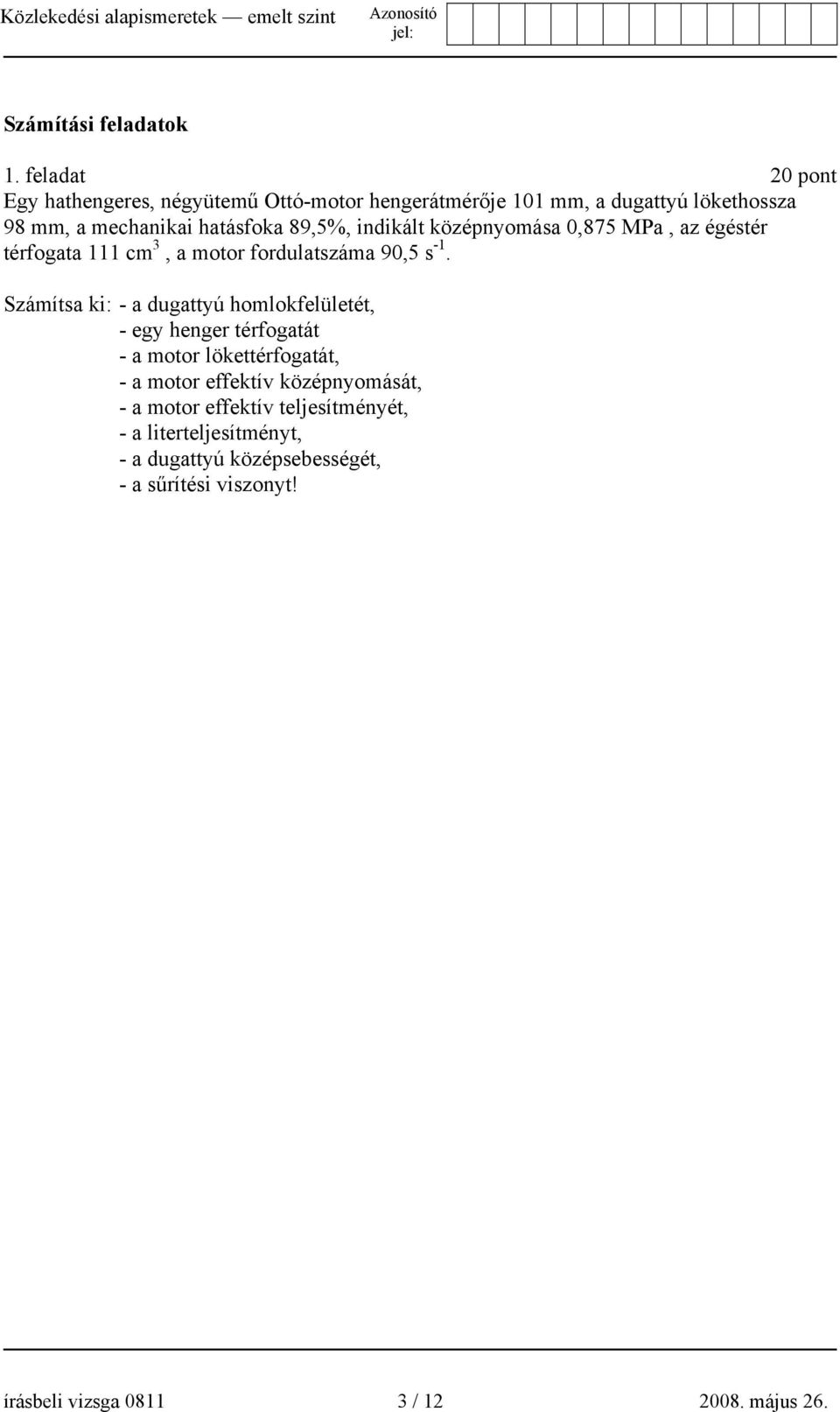

3 Számítási feladatok 1. feladat 20 pont Egy hathengeres, négyütemű Ottó-motor hengerátmérője 101 mm, a dugattyú lökethossza 98 mm, a mechanikai hatásfoka 89,5%, indikált középnyomása 0,875 MPa, az égéstér térfogata 111 cm 3, a motor fordulatszáma 90,5 s -1. Számítsa ki: - a dugattyú homlokfelületét, - egy henger térfogatát - a motor lökettérfogatát, - a motor effektív középnyomását, - a motor effektív teljesítményét, - a literteljesítményt, - a dugattyú középsebességét, - a sűrítési viszonyt! írásbeli vizsga / május 26.

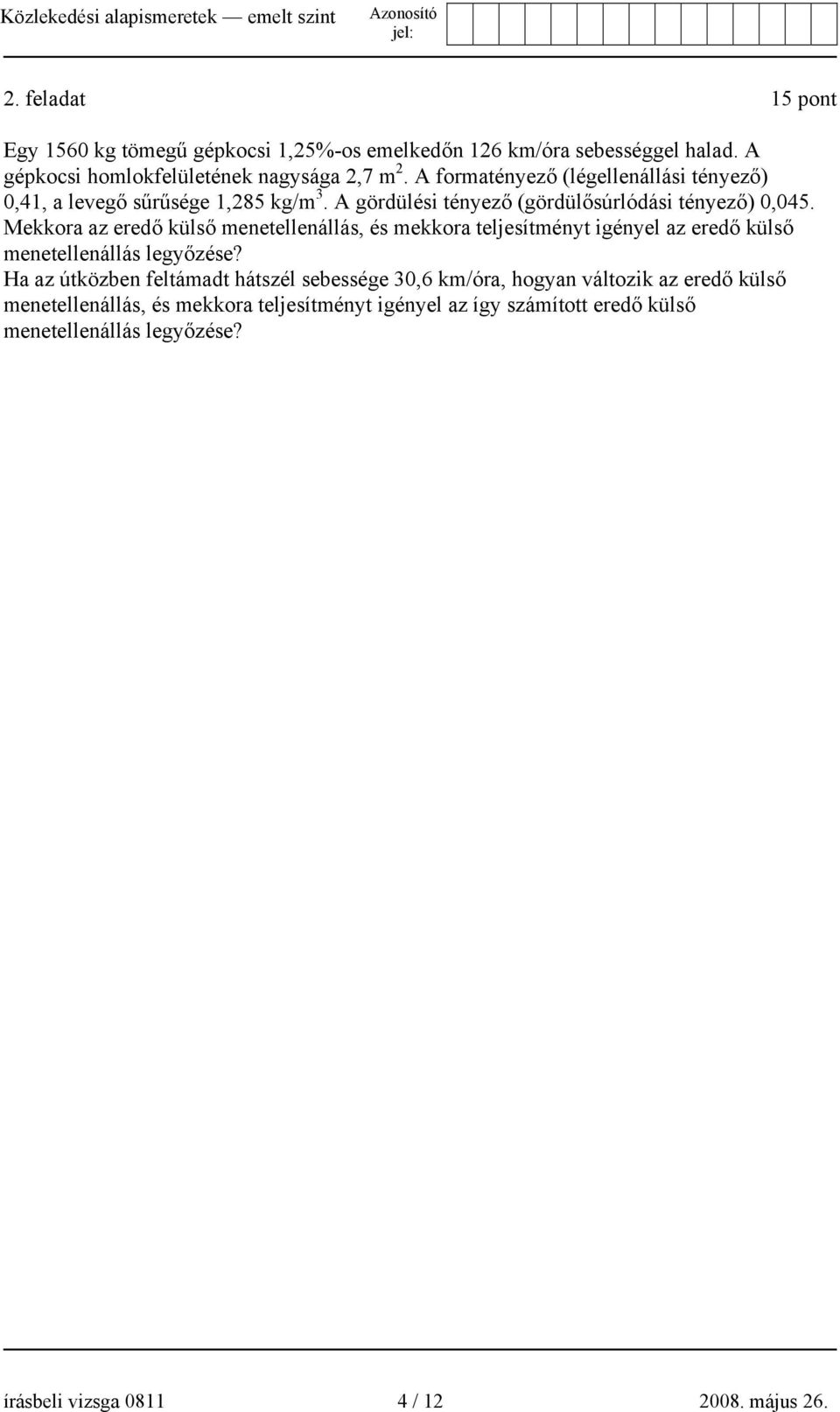

4 2. feladat 15 pont Egy 1560 kg tömegű gépkocsi 1,25%-os emelkedőn 126 km/óra sebességgel halad. A gépkocsi homlokfelületének nagysága 2,7 m 2. A formatényező (légellenállási tényező) 0,41, a levegő sűrűsége 1,285 kg/m 3. A gördülési tényező (gördülősúrlódási tényező) 0,045. Mekkora az eredő külső menetellenállás, és mekkora teljesítményt igényel az eredő külső menetellenállás legyőzése? Ha az útközben feltámadt hátszél sebessége 30,6 km/óra, hogyan változik az eredő külső menetellenállás, és mekkora teljesítményt igényel az így számított eredő külső menetellenállás legyőzése? írásbeli vizsga / május 26.

5 3. feladat 12 pont Egy motor a legnagyobb teljesítményénél 150 N m forgatónyomatékot és 95 s -1 fordulatszámot mértek. A legnagyobb forgatónyomatéka 210 N m, amelyet 56 s -1 fordulatszámnál mértek. Határozza meg mekkora - a fordulatszám-rugalmasság, - a nyomatékrugalmasság, - az összrugalmasság! írásbeli vizsga / május 26.

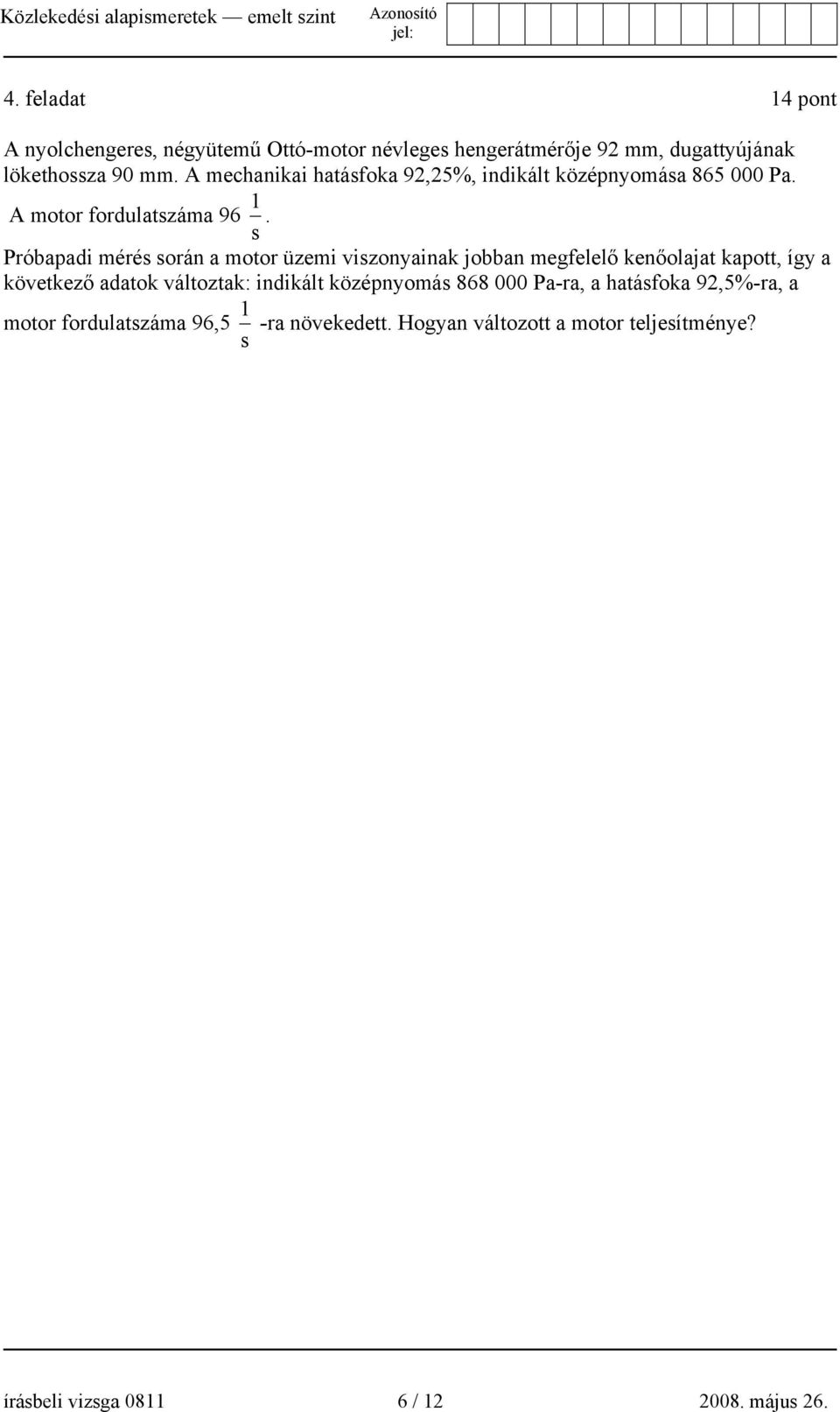

6 4. feladat 14 pont A nyolchengeres, négyütemű Ottó-motor névleges hengerátmérője 92 mm, dugattyújának lökethossza 90 mm. A mechanikai hatásfoka 92,25%, indikált középnyomása Pa. A motor fordulatszáma 96 s 1. Próbapadi mérés során a motor üzemi viszonyainak jobban megfelelő kenőolajat kapott, így a következő adatok változtak: indikált középnyomás Pa-ra, a hatásfoka 92,5%-ra, a motor fordulatszáma 96,5 s 1 -ra növekedett. Hogyan változott a motor teljesítménye? írásbeli vizsga / május 26.

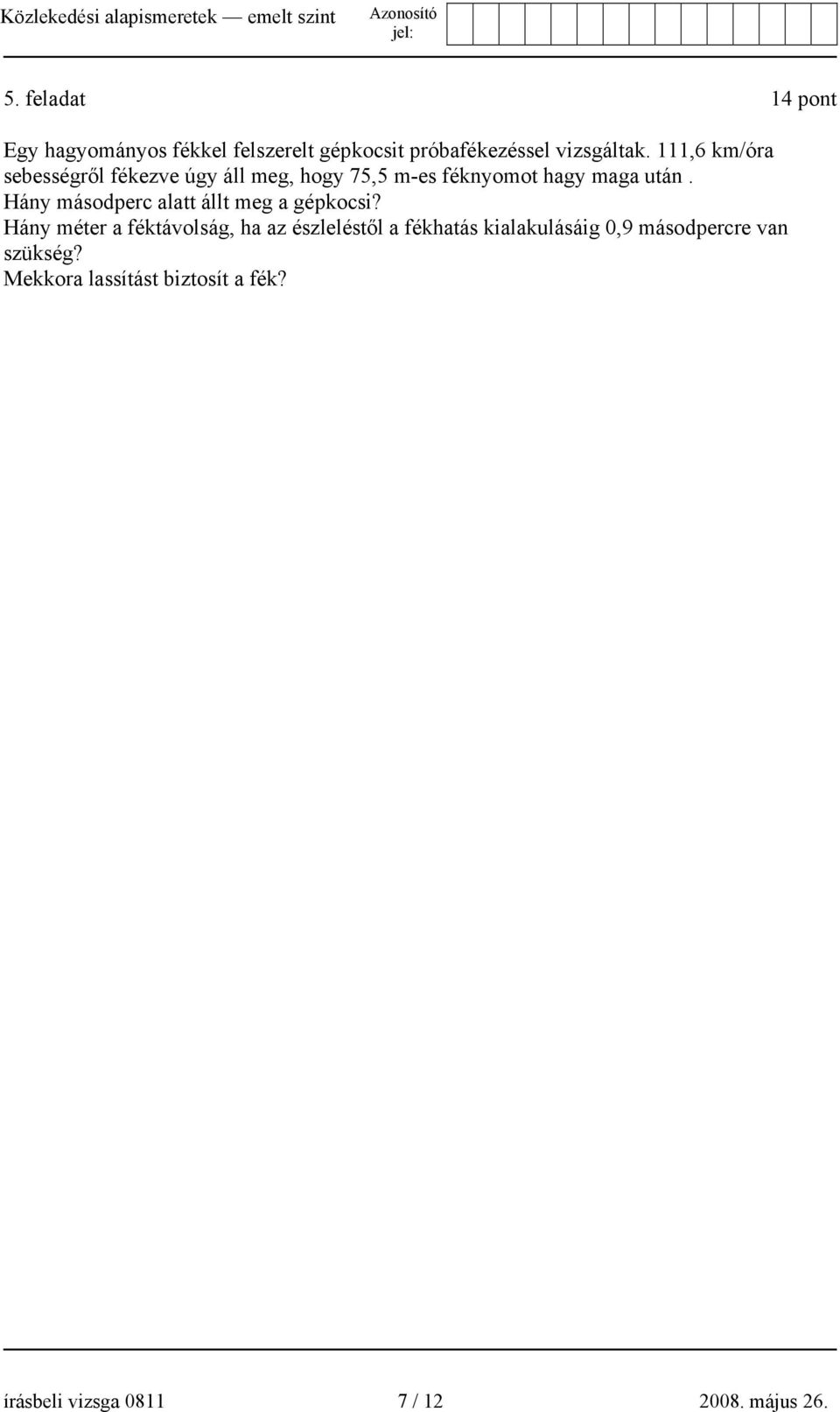

7 5. feladat 14 pont Egy hagyományos fékkel felszerelt gépkocsit próbafékezéssel vizsgáltak. 111,6 km/óra sebességről fékezve úgy áll meg, hogy 75,5 m-es féknyomot hagy maga után. Hány másodperc alatt állt meg a gépkocsi? Hány méter a féktávolság, ha az észleléstől a fékhatás kialakulásáig 0,9 másodpercre van szükség? Mekkora lassítást biztosít a fék? írásbeli vizsga / május 26.

8 Rövid választ igénylő szöveges feladatok 6. feladat 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő vasútvonalak menetrendi mezőjének számát! A település neve A menetrendi mező(k) száma Kapuvár Tiszafüred Ózd Vác Kiskunhalas Füzesabony Salgótarján Tata Dunaújváros Baja 7. feladat 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő elsőrendű közúti főútvonalak és autópályák számát! A település neve Az elsőrendű főútvonal(ak) és az autópálya(ák) száma Rajka Rétság Kistelek Siófok Karcag Berettyóújfalu Szigetvár Vásárosnamény Kerecsend Körmend írásbeli vizsga / május 26.

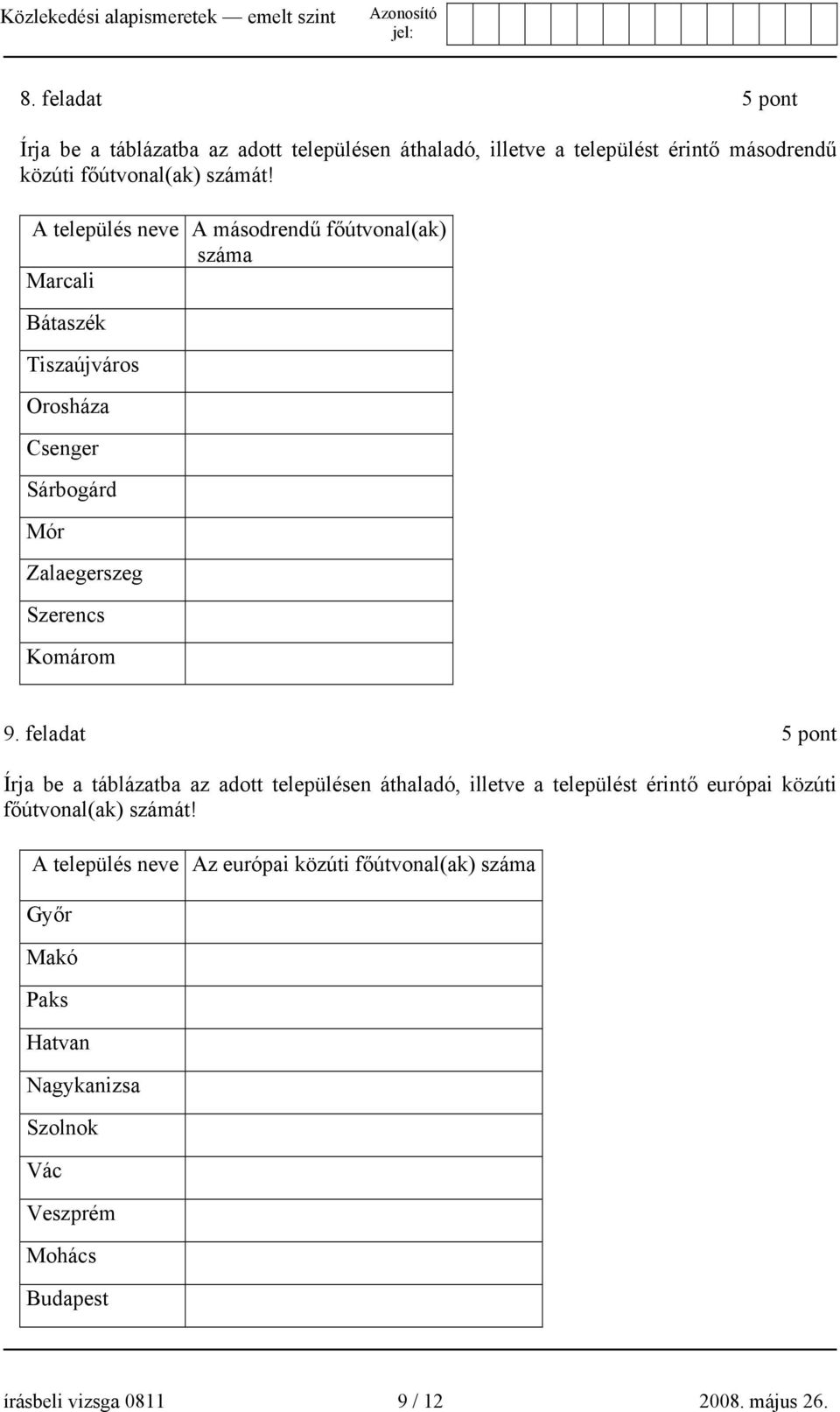

9 8. feladat 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő másodrendű közúti főútvonal(ak) számát! A település neve A másodrendű főútvonal(ak) száma Marcali Bátaszék Tiszaújváros Orosháza Csenger Sárbogárd Mór Zalaegerszeg Szerencs Komárom 9. feladat 5 pont Írja be a táblázatba az adott településen áthaladó, illetve a települést érintő európai közúti főútvonal(ak) számát! A település neve Az európai közúti főútvonal(ak) száma Győr Makó Paks Hatvan Nagykanizsa Szolnok Vác Veszprém Mohács Budapest írásbeli vizsga / május 26.

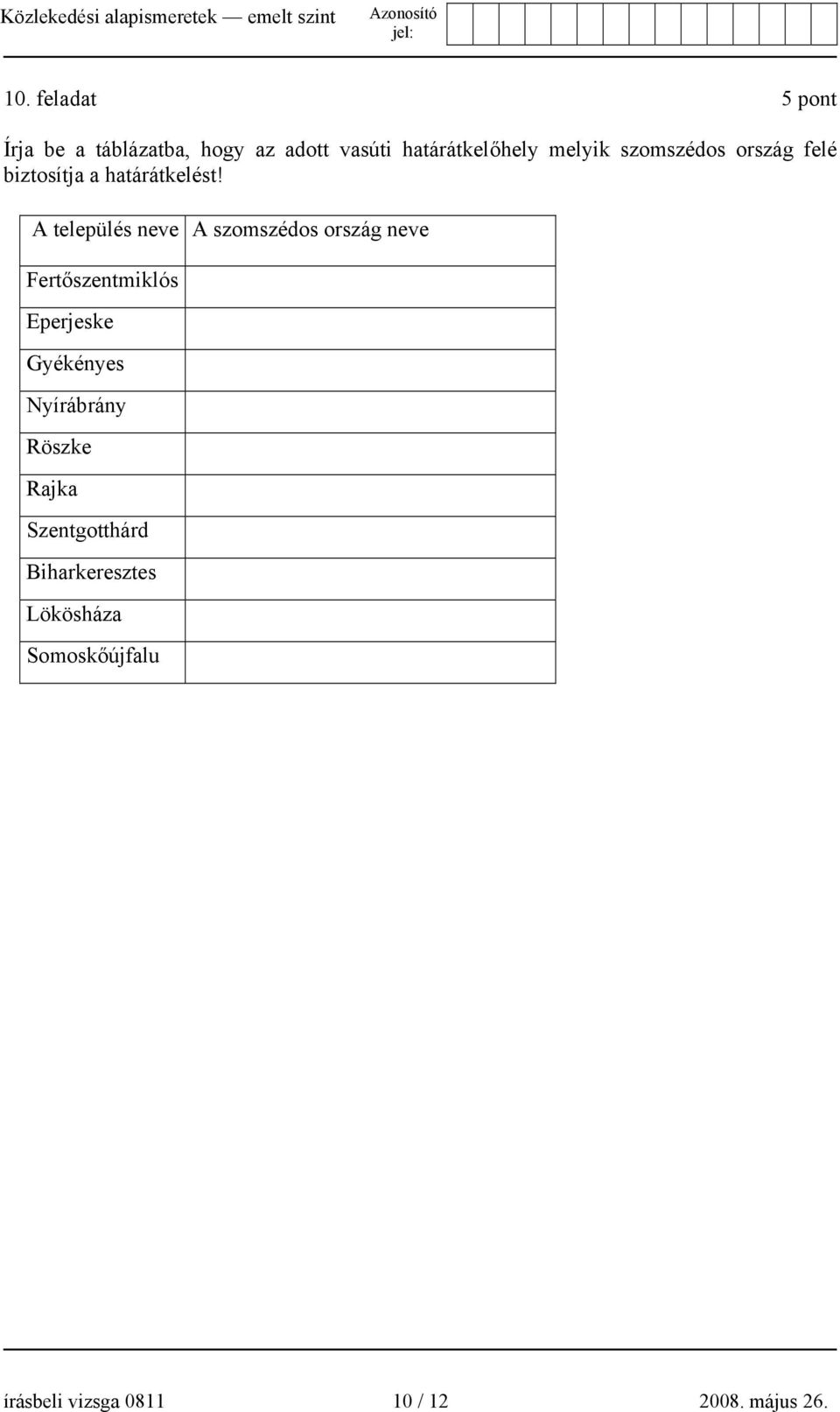

10 10. feladat 5 pont Írja be a táblázatba, hogy az adott vasúti határátkelőhely melyik szomszédos ország felé biztosítja a határátkelést! A település neve A szomszédos ország neve Fertőszentmiklós Eperjeske Gyékényes Nyírábrány Röszke Rajka Szentgotthárd Biharkeresztes Lökösháza Somoskőújfalu írásbeli vizsga / május 26.

11 írásbeli vizsga / május 26.

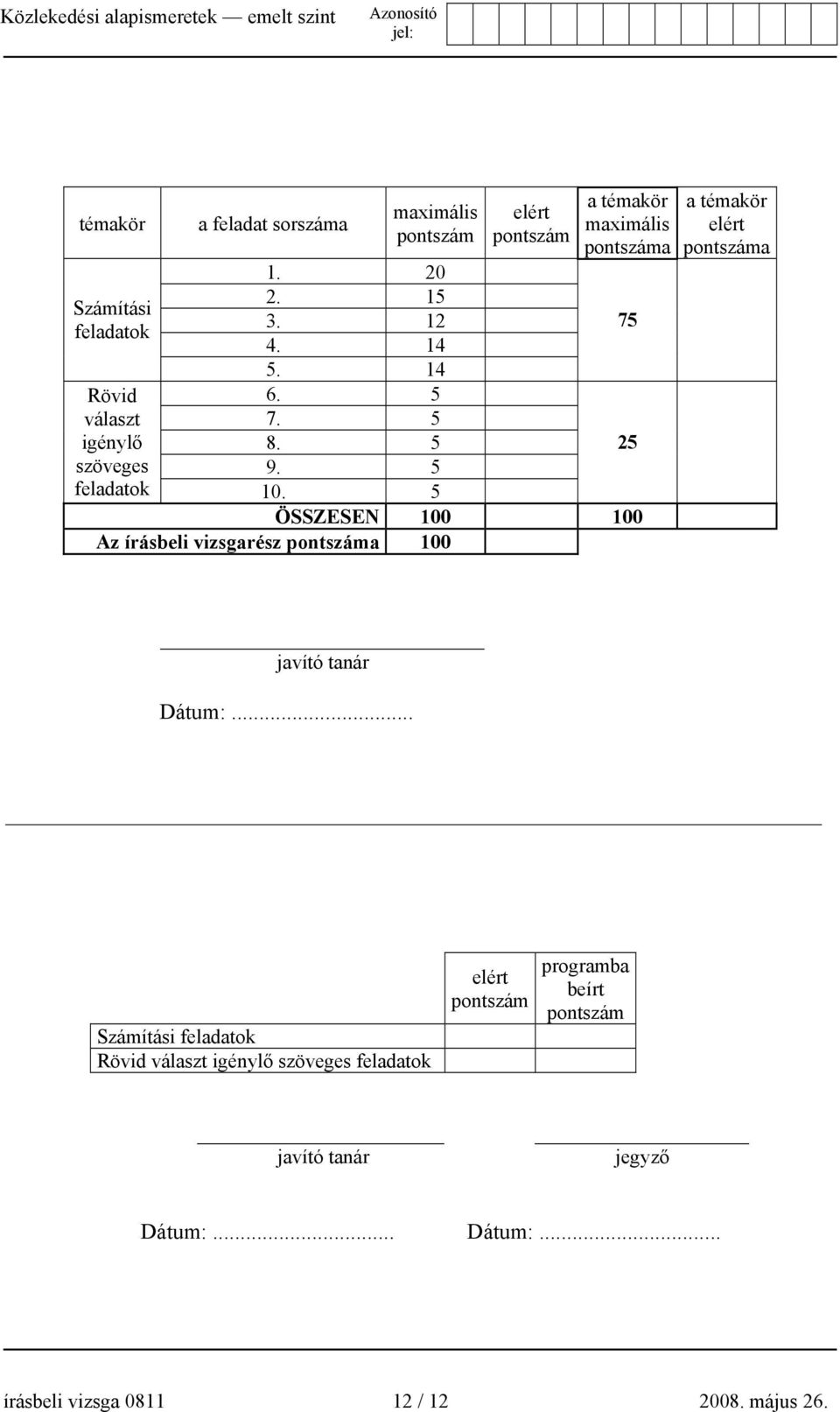

12 témakör Számítási feladatok a feladat sorszáma maximális pontszám Rövid választ igénylő szöveges feladatok elért pontszám a témakör maximális pontszáma ÖSSZESEN Az írásbeli vizsgarész pontszáma a témakör elért pontszáma javító tanár Dátum:... Számítási feladatok Rövid választ igénylő szöveges feladatok elért pontszám programba beírt pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 26.
