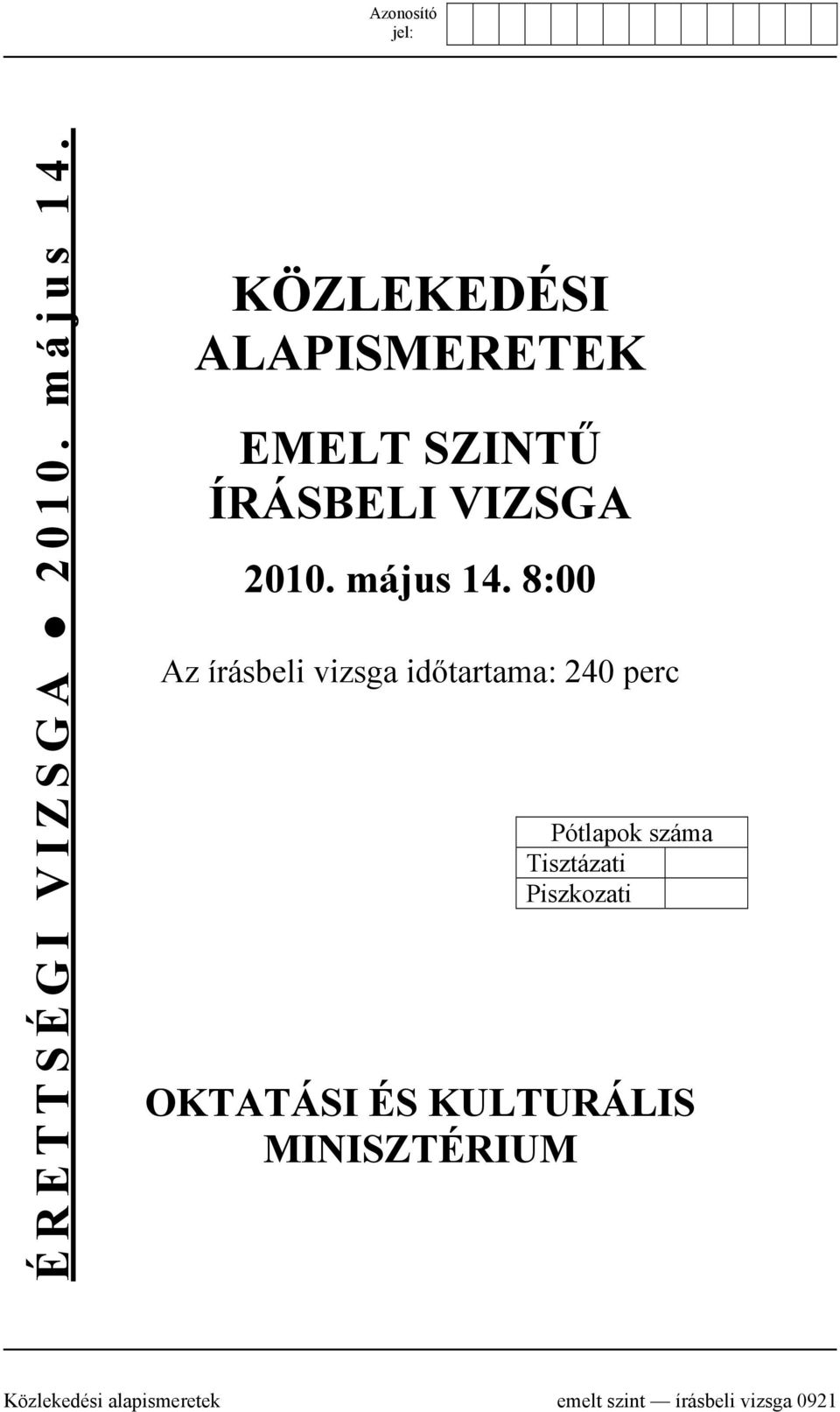

1 ÉRETTSÉGI VIZSGA május 14. KÖZLEKEDÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 14. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Közlekedési alapismeretek emelt szint írásbeli vizsga 0921

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép, körző, vonalzók. írásbeli vizsga / május 14.

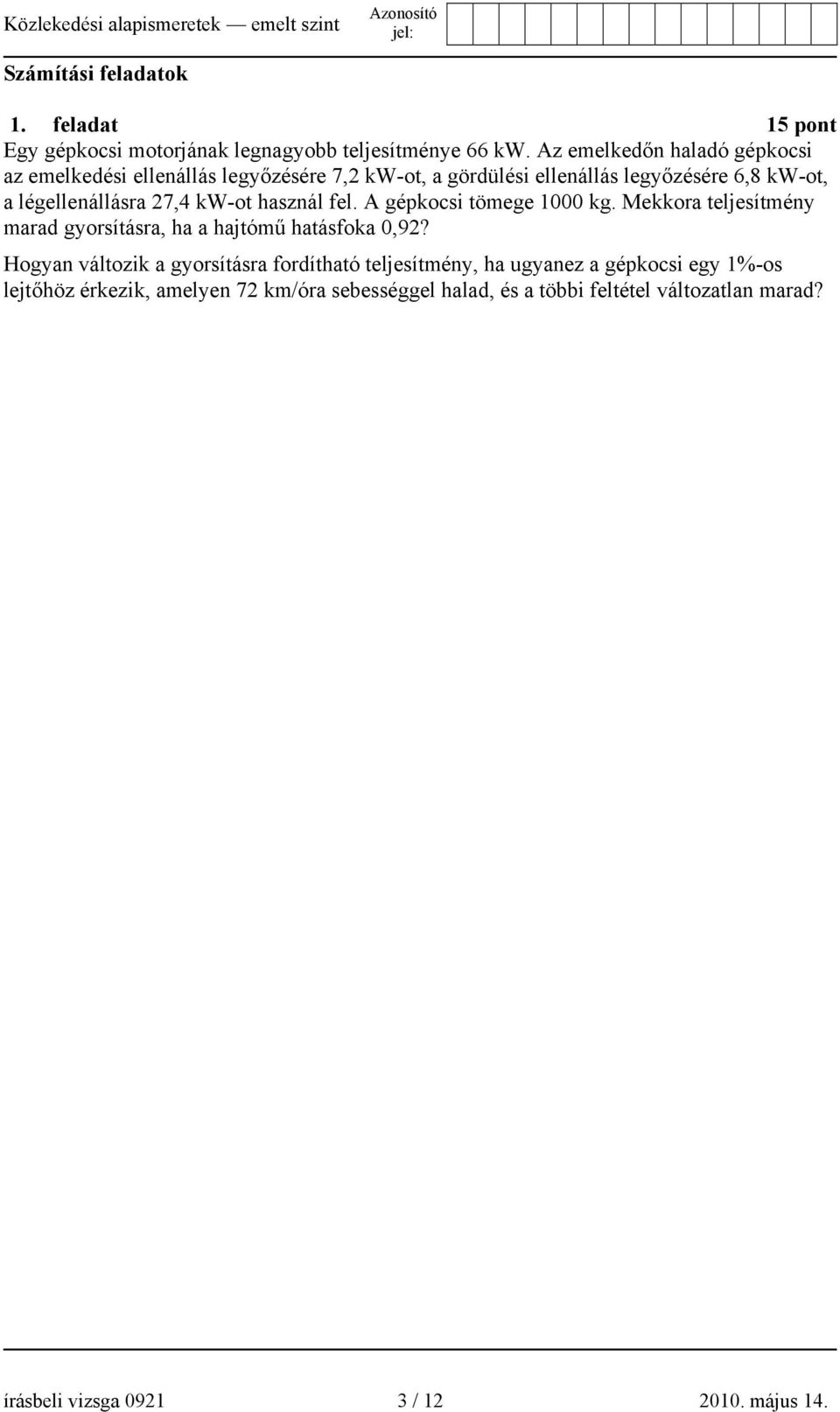

3 Számítási feladatok 1. feladat 15 pont Egy gépkocsi motorjának legnagyobb teljesítménye 66 kw. Az emelkedőn haladó gépkocsi az emelkedési ellenállás legyőzésére 7,2 kw-ot, a gördülési ellenállás legyőzésére 6,8 kw-ot, a légellenállásra 27,4 kw-ot használ fel. A gépkocsi tömege 1000 kg. Mekkora teljesítmény marad gyorsításra, ha a hajtómű hatásfoka 0,92? Hogyan változik a gyorsításra fordítható teljesítmény, ha ugyanez a gépkocsi egy 1%-os lejtőhöz érkezik, amelyen 72 km/óra sebességgel halad, és a többi feltétel változatlan marad? írásbeli vizsga / május 14.

4 2. feladat 15 pont Egy 1304 kg tömegű személyautó 90 km/óra sebességről megállásig fékez. Az első kerekekre egyenként 2040 N fékerő hat, a hátsókra 1220 N. Mekkora a fékerők hatására: a lassulás, a fékezési munka, a fékezési teljesítmény? írásbeli vizsga / május 14.

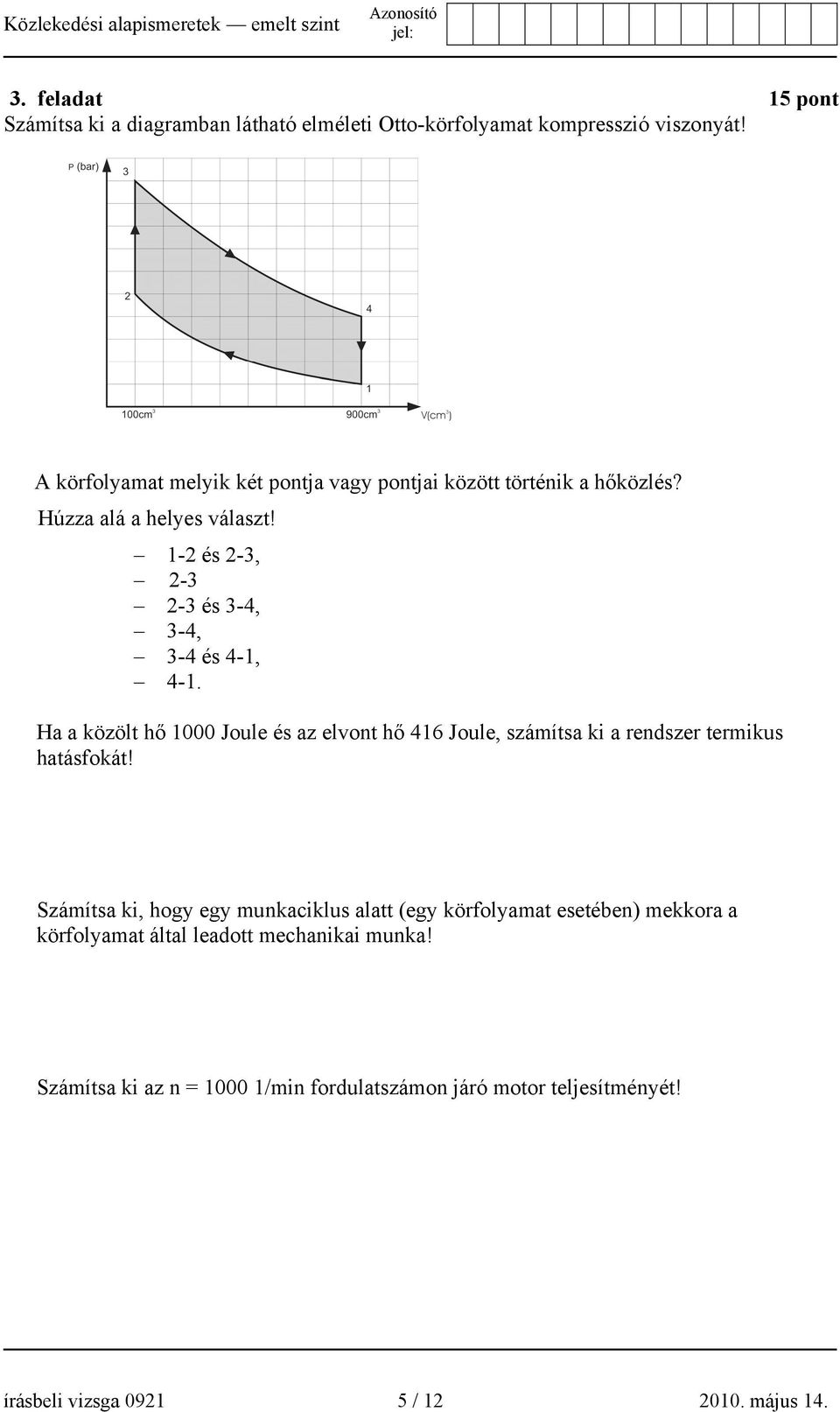

5 3. feladat 15 pont Számítsa ki a diagramban látható elméleti Otto-körfolyamat kompresszió viszonyát! A körfolyamat melyik két pontja vagy pontjai között történik a hőközlés? Húzza alá a helyes választ! 1-2 és 2-3, és 3-4, 3-4, 3-4 és 4-1, 4-1. Ha a közölt hő 1000 Joule és az elvont hő 416 Joule, számítsa ki a rendszer termikus hatásfokát! Számítsa ki, hogy egy munkaciklus alatt (egy körfolyamat esetében) mekkora a körfolyamat által leadott mechanikai munka! Számítsa ki az n = /min fordulatszámon járó motor teljesítményét! írásbeli vizsga / május 14.

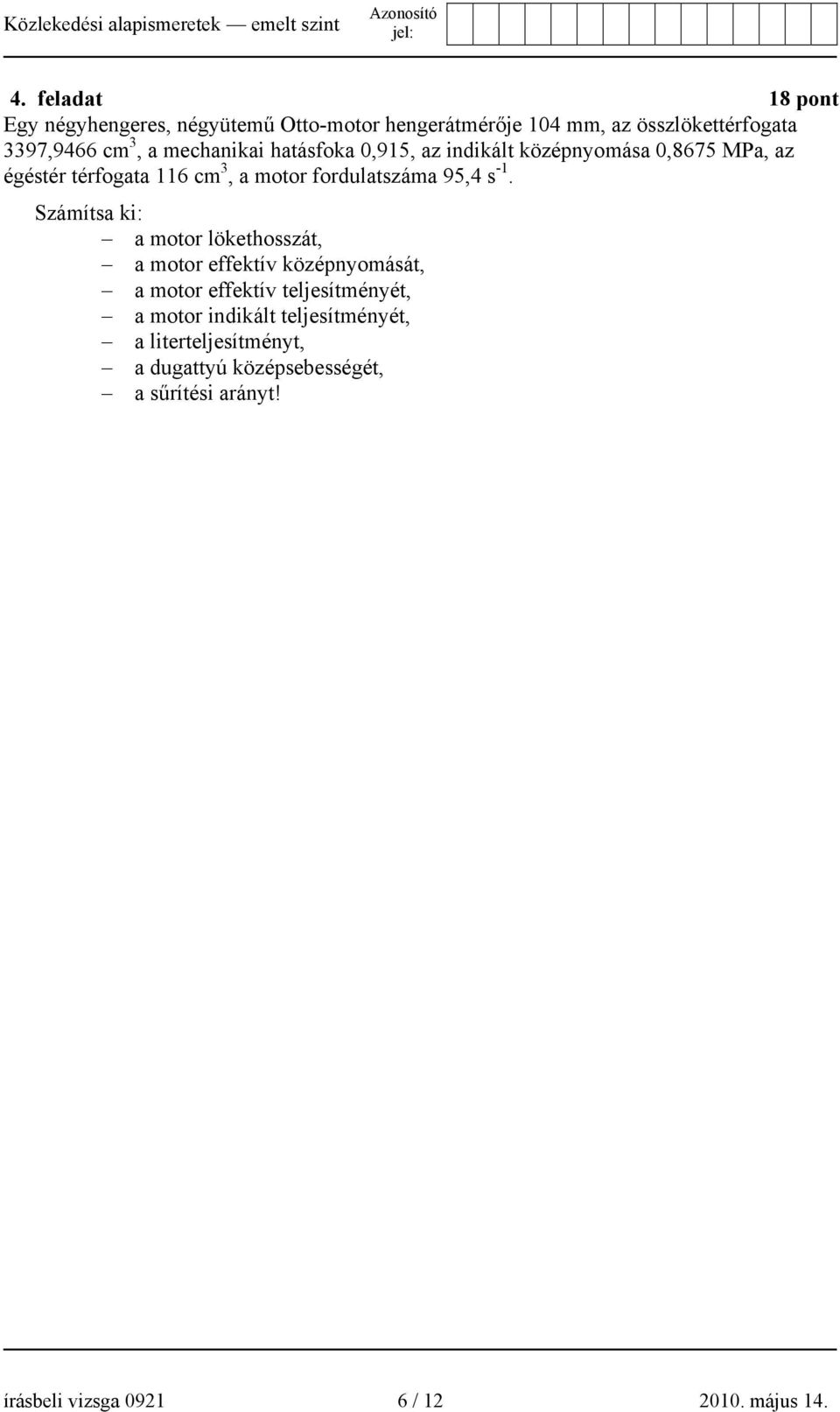

6 4. feladat 18 pont Egy négyhengeres, négyütemű Otto-motor hengerátmérője 104 mm, az összlökettérfogata 3397,9466 cm 3, a mechanikai hatásfoka 0,915, az indikált középnyomása 0,8675 MPa, az égéstér térfogata 116 cm 3, a motor fordulatszáma 95,4 s -1. Számítsa ki: a motor lökethosszát, a motor effektív középnyomását, a motor effektív teljesítményét, a motor indikált teljesítményét, a literteljesítményt, a dugattyú középsebességét, a sűrítési arányt! írásbeli vizsga / május 14.

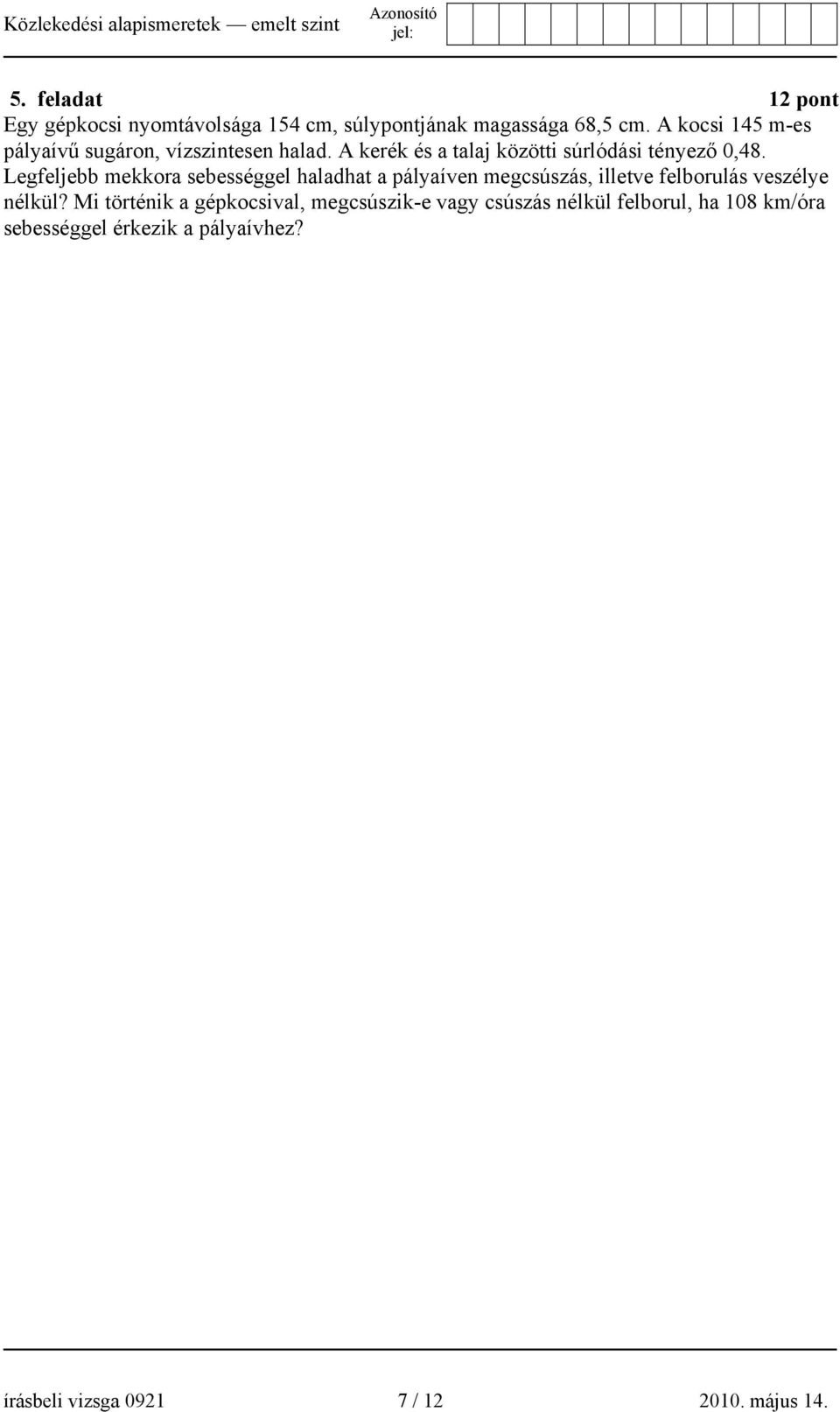

7 5. feladat 12 pont Egy gépkocsi nyomtávolsága 154 cm, súlypontjának magassága 68,5 cm. A kocsi 145 m-es pályaívű sugáron, vízszintesen halad. A kerék és a talaj közötti súrlódási tényező 0,48. Legfeljebb mekkora sebességgel haladhat a pályaíven megcsúszás, illetve felborulás veszélye nélkül? Mi történik a gépkocsival, megcsúszik-e vagy csúszás nélkül felborul, ha 108 km/óra sebességgel érkezik a pályaívhez? írásbeli vizsga / május 14.

8 Rövid választ igénylő szöveges feladatok 6. feladat 5 pont Írja le, hogy az E40-es főútvonal mely országokon halad keresztül, és mely fontosabb településeket érint! 7. feladat 4 pont Ismertesse, hogy mely fontosabb állomásokat érint a Budapesttől Hamburgig közlekedő közvetlen EC! 8. feladat 3 pont Sorolja fel Passautól a Duna Rajna Majna-csatorna jelentősebb kikötőit! írásbeli vizsga / május 14.

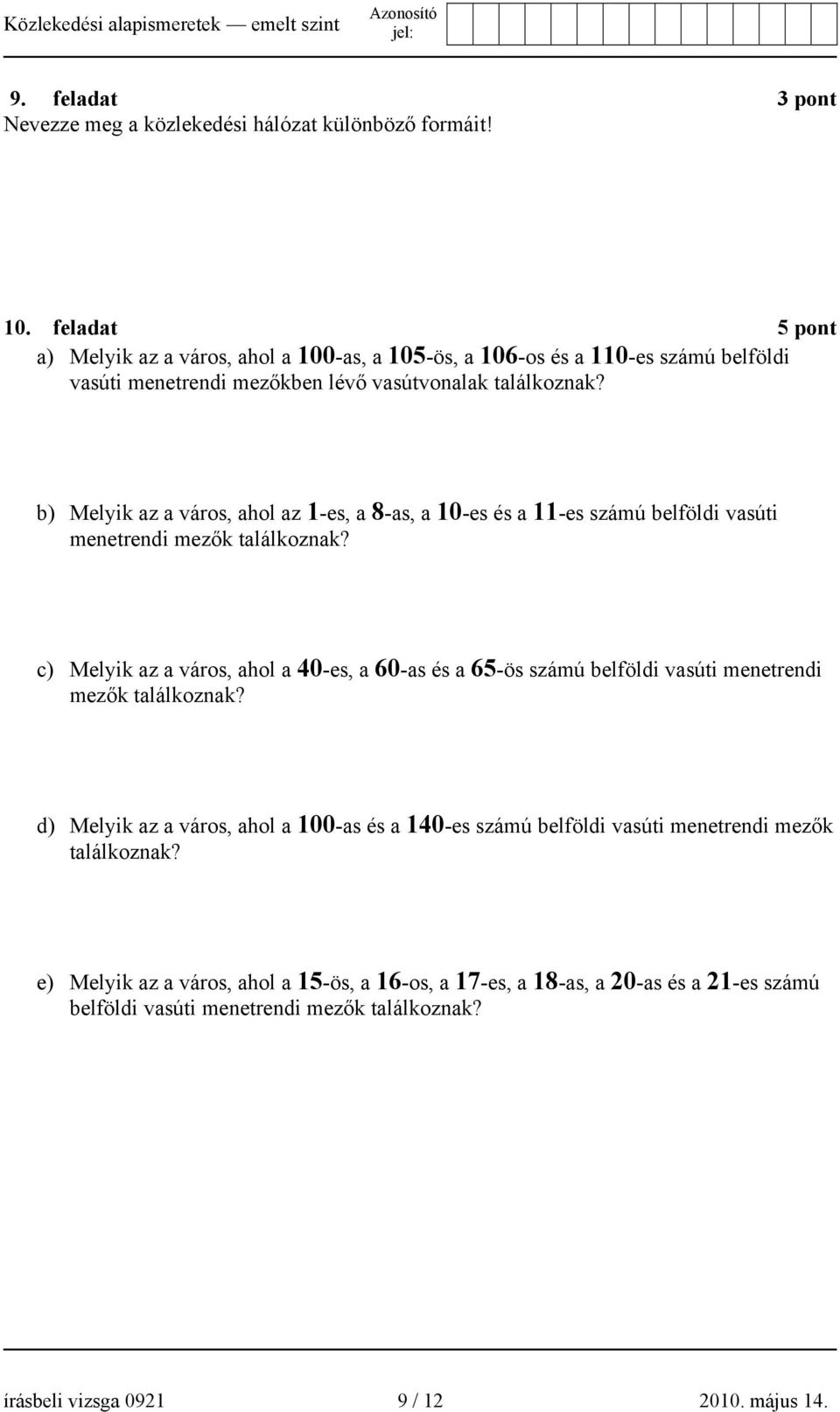

9 9. feladat 3 pont Nevezze meg a közlekedési hálózat különböző formáit! 10. feladat 5 pont a) Melyik az a város, ahol a 100-as, a 105-ös, a 106-os és a 110-es számú belföldi vasúti menetrendi mezőkben lévő vasútvonalak találkoznak? b) Melyik az a város, ahol az 1-es, a 8-as, a 10-es és a 11-es számú belföldi vasúti menetrendi mezők találkoznak? c) Melyik az a város, ahol a 40-es, a 60-as és a 65-ös számú belföldi vasúti menetrendi mezők találkoznak? d) Melyik az a város, ahol a 100-as és a 140-es számú belföldi vasúti menetrendi mezők találkoznak? e) Melyik az a város, ahol a 15-ös, a 16-os, a 17-es, a 18-as, a 20-as és a 21-es számú belföldi vasúti menetrendi mezők találkoznak? írásbeli vizsga / május 14.

10 11. feladat 5 pont a) Melyik az a város, ahol a 21-es és a 22-es főutak találkoznak? b) Melyik az a város, ahol a 61-es, a 67-es és a 66-os főutak találkoznak? c) Melyik az a város, ahol a 4-es, a 41-es, a 38-as és a 36-os főutak találkoznak? d) Melyik az a város, ahol a 6-os, az 57-es, az 58-as és a 66-os főutak találkoznak? e) Melyik az a város, ahol a 47-es és a 44-es főutak találkoznak? írásbeli vizsga / május 14.

11 írásbeli vizsga / május 14.

12 témakör Számítási feladatok Rövid választ igénylő szöveges feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Számítási feladatok Rövid választ igénylő szöveges feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 14.
