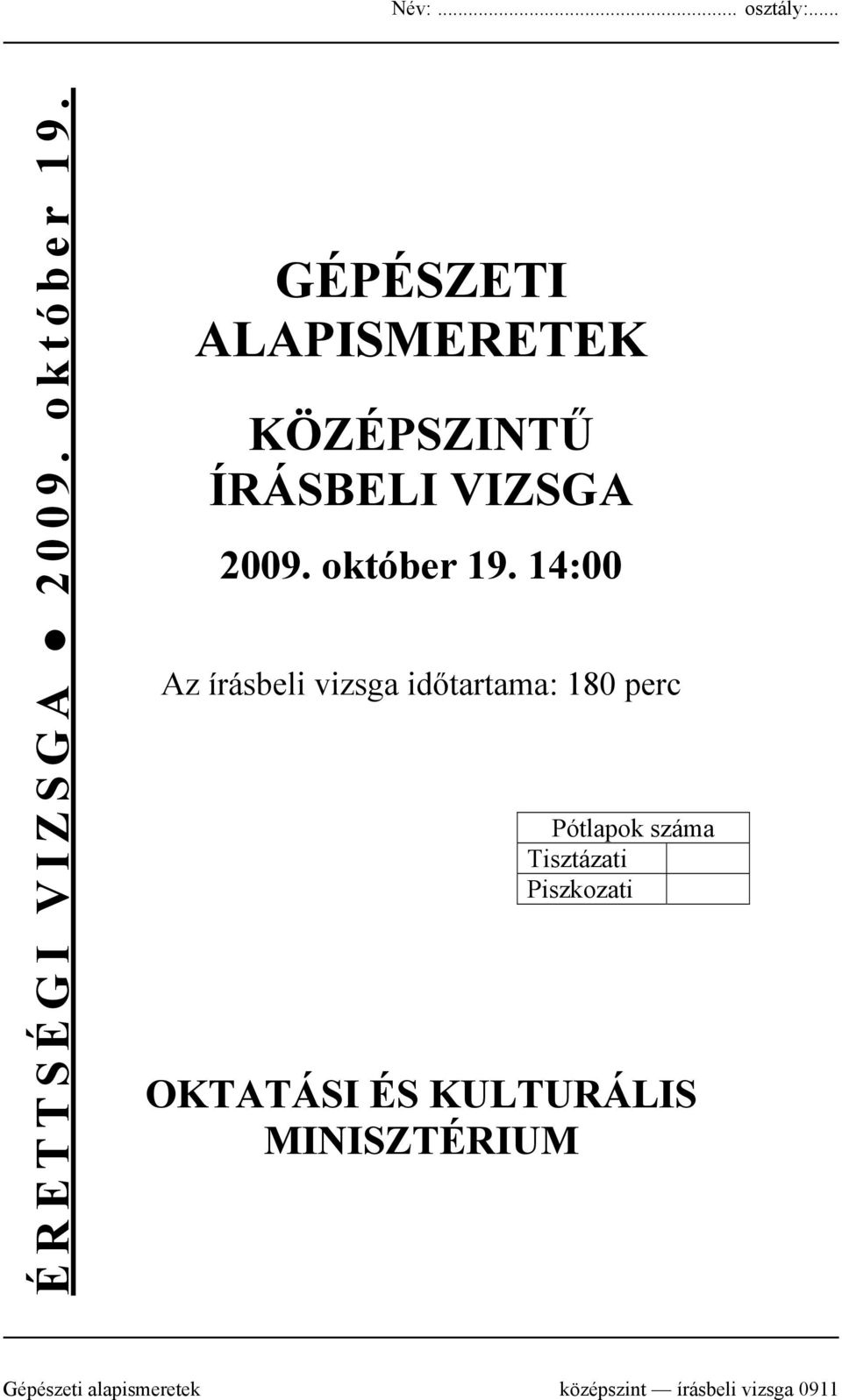

1 ÉRETTSÉGI VIZSGA október 19. GÉPÉSZETI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Gépészeti alapismeretek középszint írásbeli vizsga 0911

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! Az egyszerű rövid feladatoknál javítani tilos, a javított válaszok nem értékelhetők! Azoknál a feladatoknál, amelyeknél több jó válasz is lehetséges ne válassza azt a módszert, hogy valamennyi betűt megjelöli, mert ha a helyes válaszok számánál több választ jelöl meg, akkor a többlet válaszok számával a pontszámot csökkenteni kell. A feladatokra kapott pontszám nem lehet negatív. A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m- ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg (értelemszerűen használhatók a Pa, W, J stb. jelölések)! A π értékét két tizedes jegy pontossággal helyettesítse be! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható! írásbeli vizsga / október 19.

3 Egyszerű, rövid feladatok 1. Sorolja fel, milyen térelemekkel határozhatunk meg egy síkot! 4 pont 2. Adott egy alkatrész elölnézete kitöréses metszetben és bal oldali nézetének a e betűvel jelzett változata. Karikázza be a helyes bal oldali nézetet! 3 pont 3. Egészítse ki az alábbi, síkbeli erőrendszerekre vonatkozó mondatokat! A helyesnek tartott szót írja a pontozott vonalra! 5 pont a) A közös pontban metsződő síkbeli erők egyensúlya esetén a zárt, benne a nyílfolyam folytonos. b) Az egyensúlyi erőrendszer esetén az. értéke nulla. c) Az erőt szerkesztéseknél..ábrázoljuk. d) Az erő hatásvonalának a.való távolságát az erő karjának nevezzük. e) Valamely síkidomnak egy tengelyre számított statikai nyomatéka a síkidom területének és a..tengelytől mért távolságának a szorzata. 4. Az alábbi feladatban a nagybetűvel jelzett fogalmak (vonatkozások) és az arab számokkal jelölt állítások közötti kapcsolatokat kell felismernie. Először az állítást olvassa el, s csak ezután keresse meg a hozzá tartozó megfelelő fogalom (vonatkozás) betűjelét! Ezt írja az állítások előtti pontozott vonalra! 5 pont P) Csúsztató feszültségre vonatkozik B ) Normális feszültség vonatkozik D ) Mindkettőre vonatkozik T ) Egyikre sem vonatkozik Nagysága nem függ a terhelés nagyságától A felület síkjában ébred Vektormennyiség Hosszváltoztató hatása van Az anyag belsejében ébred. írásbeli vizsga / október 19.

4 5. Állapítsa meg az ábrán látható rúd valamennyi igénybevételét! 3 pont Igénybevételek:. 6. Az alábbi, kötésekre vonatkozó állítások közül karikázza be az oldható kötések betűjeleit! a) Bordástengely-kötés 4 pont b) Csavarkötés c) Hegesztett kötés d) Szegecskötés e) Ékkötés f) Reteszkötés 7. Karikázza be az alábbi, a ragasztott kötésekre vonatkozó állítások közül a helyes megállapításokat! a) Nem oldható kötések közé tartozik. b) Az összekötendő felületek tisztasága nem befolyásolja a kötés minőségét. c) A kötés létrehozásához szükség van hozaganyagra. d) Fémes - nemfémes anyagok között nem létesíthető kötés. 2 pont 8. A kétsoros hevederes szegecskötésekre vonatkozó alábbi megállapítások vagy igazak vagy hamisak. Ha igaznak tartja a megállapítást, karikázza be az I-betűt, ha hamisnak tartja, a H-betűt karikázza be! 4 pont a) I H Az összekötendő lemezek egy síkban helyezkednek el. b) I H A hevederen a szegecsek két sorban helyezkednek el. c) I H Az összekötendő lemezeken a szegecsek lemezszélenként két-két sorban helyezkednek el. d) I H Az egy lemezszélhez tartozó, egymás mellett lévő sorokban a szegecsosztás nem lehet azonos nagyságú. 9. A tengelykapcsolókra vonatkozó alábbi megállapítások vagy igazak vagy hamisak. Ha igaznak tartja a megállapítást, karikázza be az I-betűt, ha hamisnak tartja, a H-betűt karikázza be! 5 pont a) I H A súrlódó lemezes tengelykapcsolók kisebb nyomaték átvitelére alkalmasak, mint a súrlódó tárcsás tengelykapcsolók. b) I H A Hardy-tárcsás tengelykapcsoló a kismértékű tengelyszög-hiba kiegyenlítése mellett a lökésszerű terheléseket is csillapítja. c) I H A körmös tengelykapcsoló valamennyi típusa üzem közben szét- és összekapcsolható. d) I H A merev tárcsás tengelykapcsolóknál a nyomaték átvitelét mindig a két tárcsafél között ébredő súrlódóerő biztosítja. e) I H A Bibby-tengelykapcsolónál a két tárcsafelet rugalmas acélszalaggal kapcsoljuk össze. írásbeli vizsga / október 19.

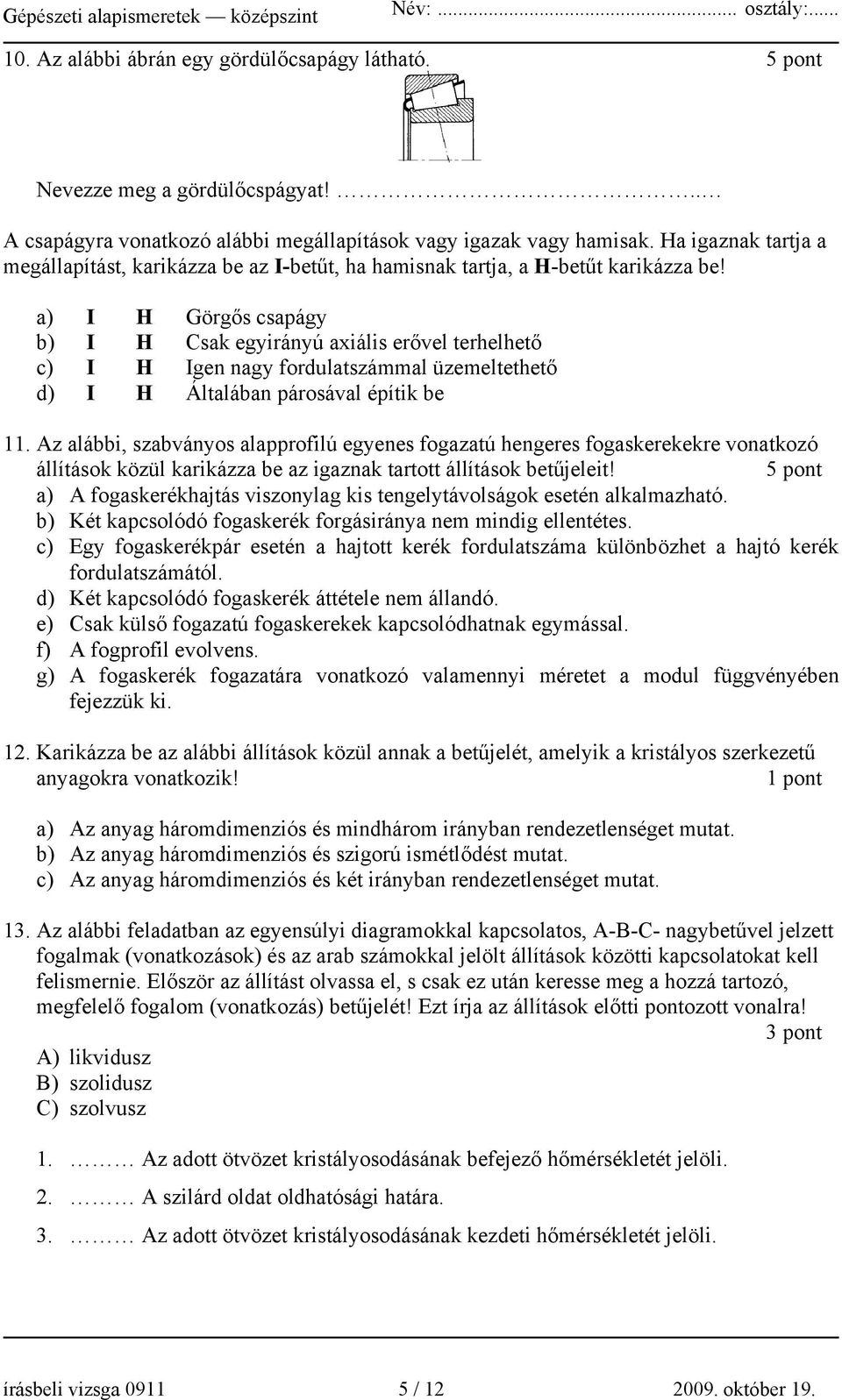

5 10. Az alábbi ábrán egy gördülőcsapágy látható. 5 pont Nevezze meg a gördülőcspágyat!.. A csapágyra vonatkozó alábbi megállapítások vagy igazak vagy hamisak. Ha igaznak tartja a megállapítást, karikázza be az I-betűt, ha hamisnak tartja, a H-betűt karikázza be! a) I H Görgős csapágy b) I H Csak egyirányú axiális erővel terhelhető c) I H Igen nagy fordulatszámmal üzemeltethető d) I H Általában párosával építik be 11. Az alábbi, szabványos alapprofilú egyenes fogazatú hengeres fogaskerekekre vonatkozó állítások közül karikázza be az igaznak tartott állítások betűjeleit! 5 pont a) A fogaskerékhajtás viszonylag kis tengelytávolságok esetén alkalmazható. b) Két kapcsolódó fogaskerék forgásiránya nem mindig ellentétes. c) Egy fogaskerékpár esetén a hajtott kerék fordulatszáma különbözhet a hajtó kerék fordulatszámától. d) Két kapcsolódó fogaskerék áttétele nem állandó. e) Csak külső fogazatú fogaskerekek kapcsolódhatnak egymással. f) A fogprofil evolvens. g) A fogaskerék fogazatára vonatkozó valamennyi méretet a modul függvényében fejezzük ki. 12. Karikázza be az alábbi állítások közül annak a betűjelét, amelyik a kristályos szerkezetű anyagokra vonatkozik! 1 pont a) Az anyag háromdimenziós és mindhárom irányban rendezetlenséget mutat. b) Az anyag háromdimenziós és szigorú ismétlődést mutat. c) Az anyag háromdimenziós és két irányban rendezetlenséget mutat. 13. Az alábbi feladatban az egyensúlyi diagramokkal kapcsolatos, A-B-C- nagybetűvel jelzett fogalmak (vonatkozások) és az arab számokkal jelölt állítások közötti kapcsolatokat kell felismernie. Először az állítást olvassa el, s csak ez után keresse meg a hozzá tartozó, megfelelő fogalom (vonatkozás) betűjelét! Ezt írja az állítások előtti pontozott vonalra! 3 pont A) likvidusz B) szolidusz C) szolvusz 1. Az adott ötvözet kristályosodásának befejező hőmérsékletét jelöli. 2. A szilárd oldat oldhatósági határa. 3. Az adott ötvözet kristályosodásának kezdeti hőmérsékletét jelöli. írásbeli vizsga / október 19.

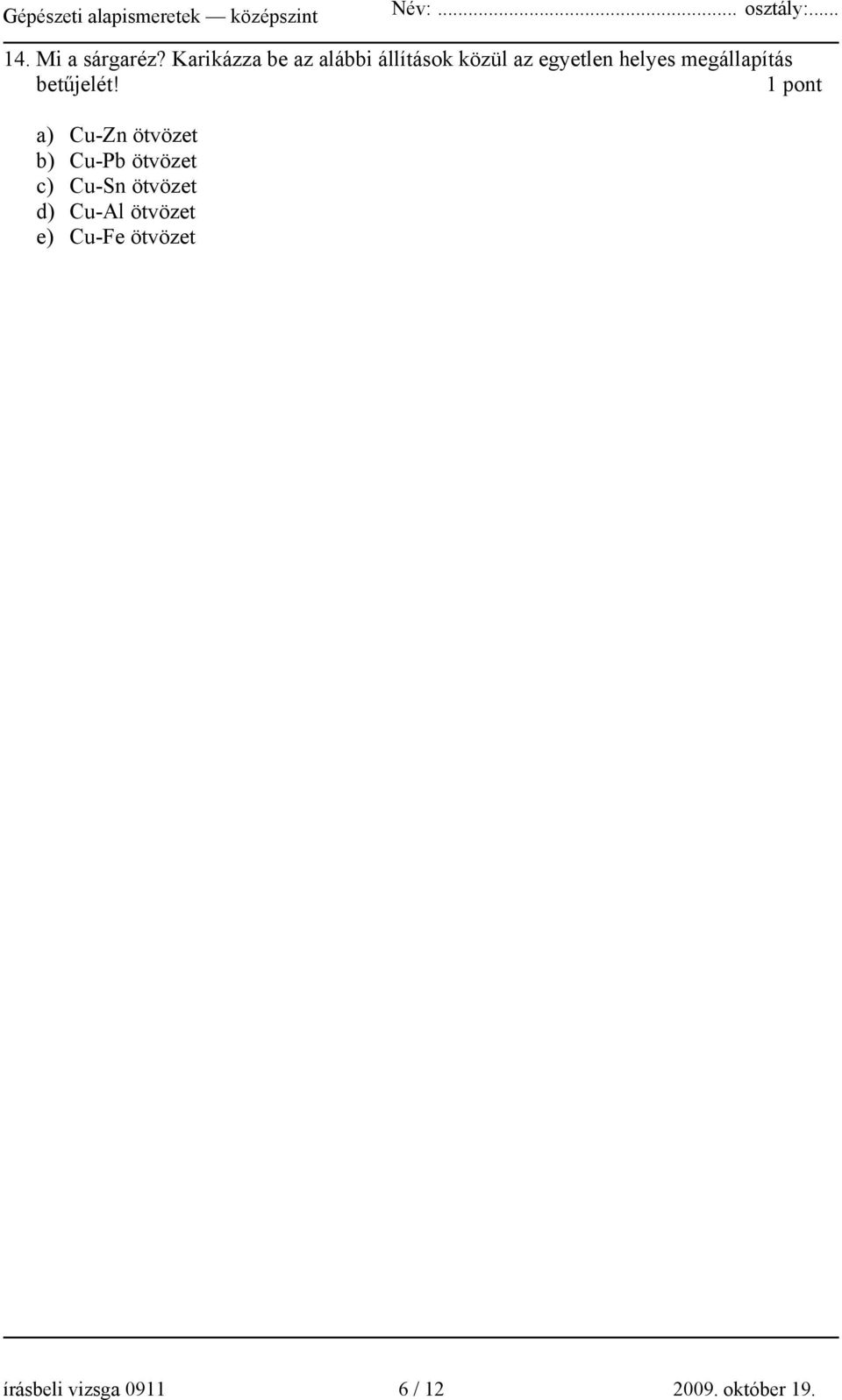

6 14. Mi a sárgaréz? Karikázza be az alábbi állítások közül az egyetlen helyes megállapítás betűjelét! 1 pont a) Cu-Zn ötvözet b) Cu-Pb ötvözet c) Cu-Sn ötvözet d) Cu-Al ötvözet e) Cu-Fe ötvözet írásbeli vizsga / október 19.

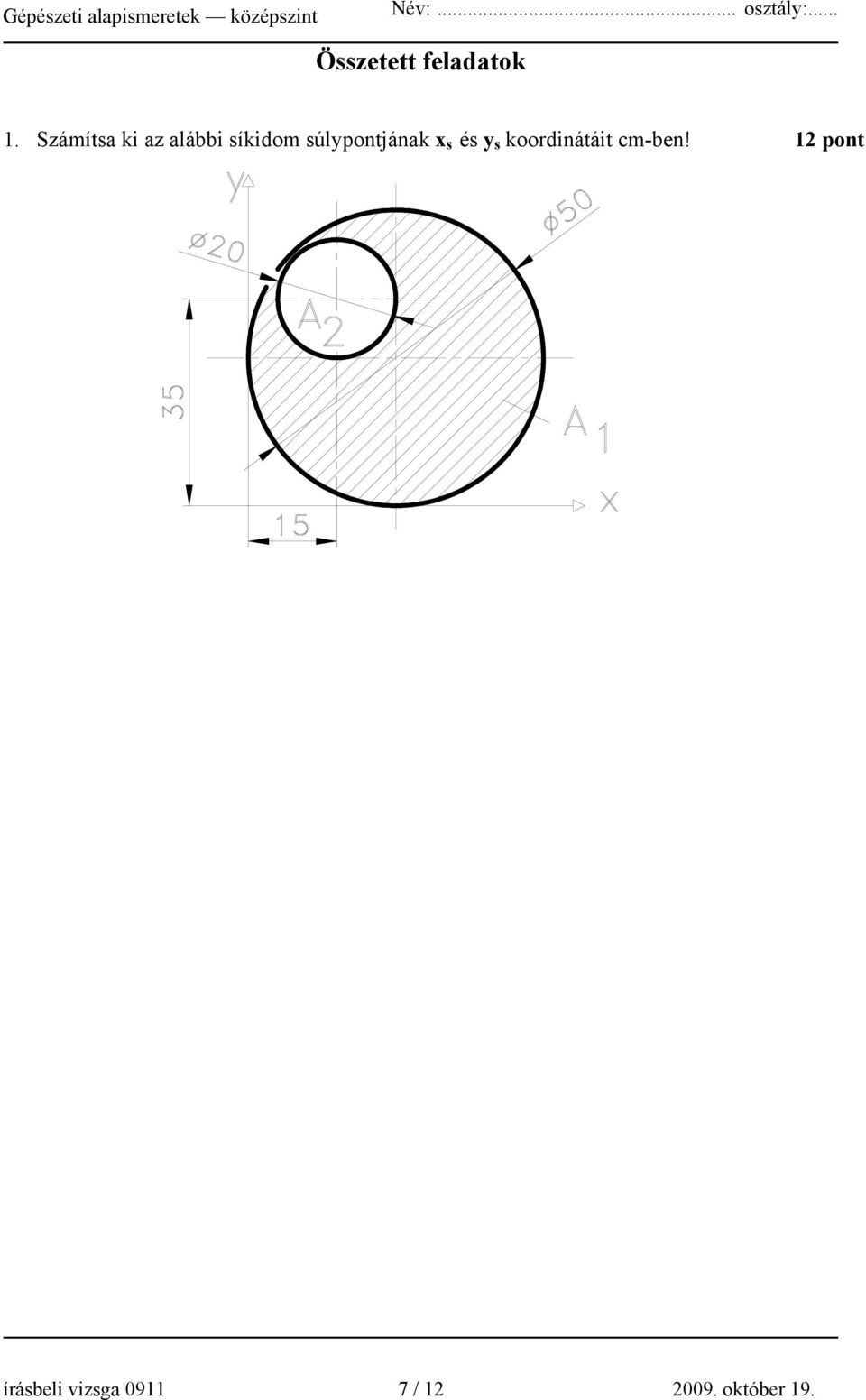

7 Összetett feladatok 1. Számítsa ki az alábbi síkidom súlypontjának x s és y s koordinátáit cm-ben! 12 pont írásbeli vizsga / október 19.

8 2. Az alábbi ábrán koncentrált erőkkel terhelt kéttámaszú tartó látható. 8 pont Feladatok: a) Számítsa ki az F 2 erő hatásvonalának x távolságát az A alátámasztástól! b) Határozza meg az F A reakcióerő nagyságát és irányát! írásbeli vizsga / október 19.

9 3. Az ábrán látható szegecskötés adatai a következők: 14 pont a lemezvastagságok: s 1 = s 2 = 8 mm a szegecsátmérő: d = 17 mm a kötést terhelő erő: F = 80 kn a szegecs anyagára megengedett feszültség: τ meg = 90 MPa a lemezek anyagára megengedett feszültség: σ meg = 120 MPa Feladatok: a) Ellenőrizze a szegecseket, hogy megfelelnek-e nyíró igénybevétel szempontjából! b) Állapítsa meg a lemezek igénybevételét! Írja fel a méretezési összefüggést! Számítsa ki a lemezek b szélességét mm-ben, egész számra kerekítve! (Valamennyi lemez azonos szélességű) írásbeli vizsga / október 19.

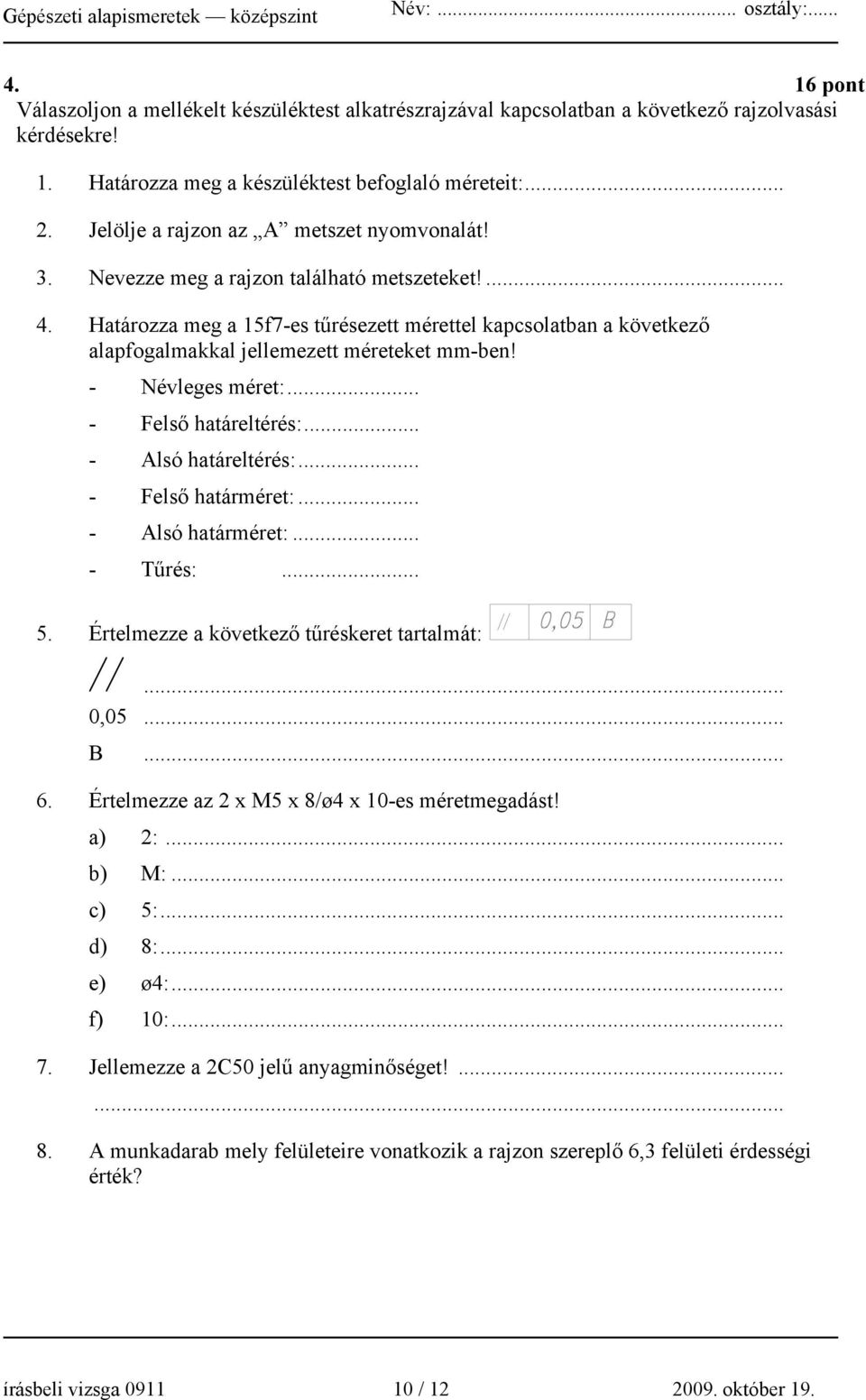

10 4. 16 pont Válaszoljon a mellékelt készüléktest alkatrészrajzával kapcsolatban a következő rajzolvasási kérdésekre! 1. Határozza meg a készüléktest befoglaló méreteit: Jelölje a rajzon az A metszet nyomvonalát! 3. Nevezze meg a rajzon található metszeteket! Határozza meg a 15f7-es tűrésezett mérettel kapcsolatban a következő alapfogalmakkal jellemezett méreteket mm-ben! - Névleges méret:... - Felső határeltérés:... - Alsó határeltérés:... - Felső határméret:... - Alsó határméret:... - Tűrés: Értelmezze a következő tűréskeret tartalmát:... 0,05... B Értelmezze az 2 x M5 x 8/ø4 x 10-es méretmegadást! a) 2:... b) M:... c) 5:... d) 8:... e) ø4:... f) 10: Jellemezze a 2C50 jelű anyagminőséget! A munkadarab mely felületeire vonatkozik a rajzon szereplő 6,3 felületi érdességi érték? írásbeli vizsga / október 19.

11 írásbeli vizsga / október 19.

12 témakör Egyszerű, rövid feladatok Összetett feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... Egyszerű, rövid feladatok Összetett feladatok elért pontszám programba beírt pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / október 19.
