1 Név:... osztály:... ÉRETTSÉGI VIZSGA február 20. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA február :00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI MINISZTÉRIUM Építészeti és építési alapismeretek középszint írásbeli vizsga 0512

2 Fontos tudnivalók A B) feladatsorban az alábbi feladatok közül megoldandó: B 1 B 2 vagy B 3 (csak az egyik) B 4 B 5 vagy B 6 (csak az egyik) A B 2 vagy B 3, és a B 5 vagy B 6 feladatok közül csak az egyik értékelhető. Hogy melyik feladatot választja, annak jelét jól láthatóan karikázza be! A javítás során nem vehető figyelembe csak az egyértelműen megjelölt egyik-egyik feladat a választható feladatpárok közül. A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők, vonalzók, léptékvonalzó és derékszögű vonalzópár. írásbeli vizsga / február 20.

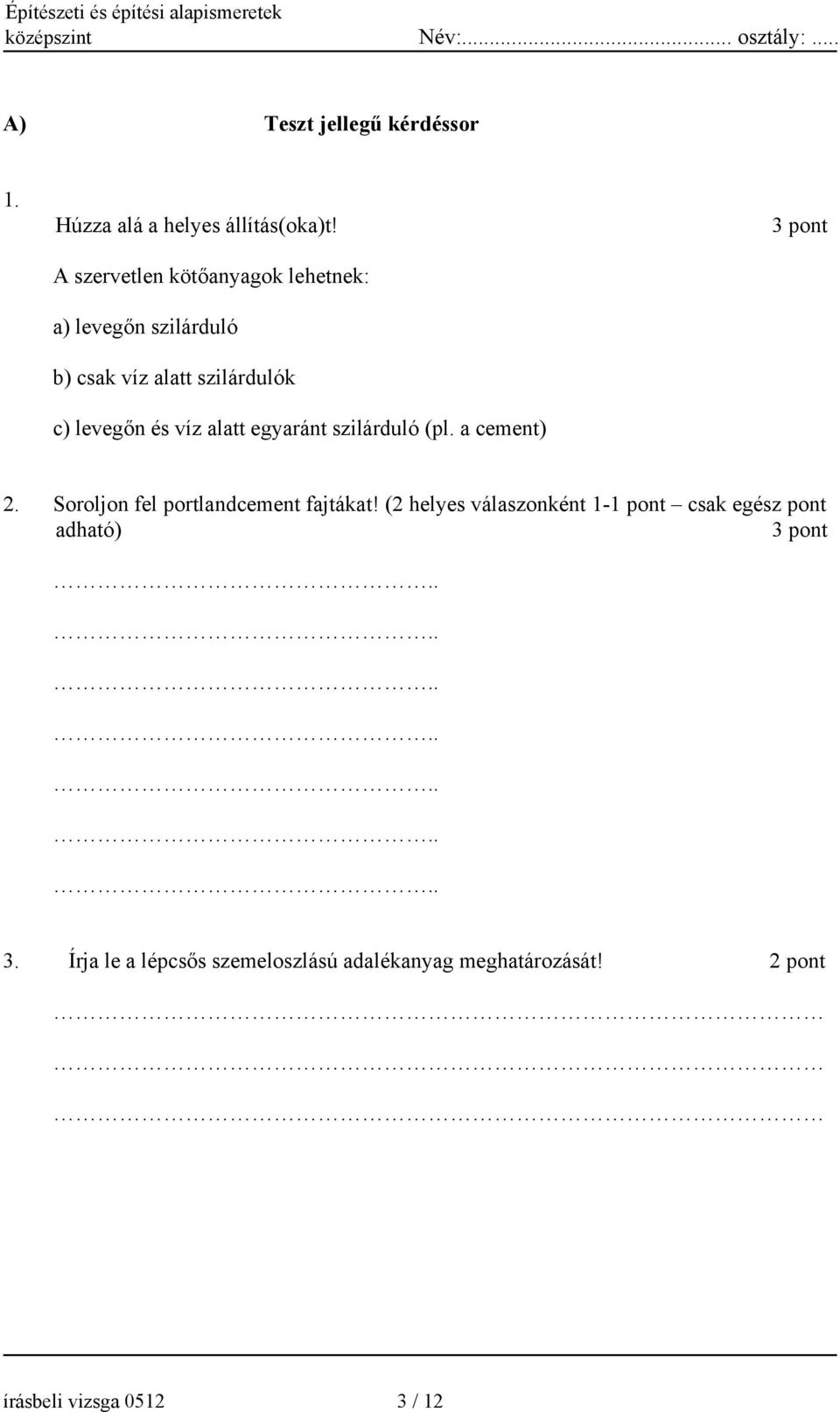

3 A) Teszt jellegű kérdéssor 1. Húzza alá a helyes állítás(oka)t! A szervetlen kötőanyagok lehetnek: a) levegőn szilárduló b) csak víz alatt szilárdulók c) levegőn és víz alatt egyaránt szilárduló (pl. a cement) 3 pont 2. Soroljon fel portlandcement fajtákat! (2 helyes válaszonként 1-1 pont csak egész pont adható) 3 pont 3. Írja le a lépcsős szemeloszlású adalékanyag meghatározását! 2 pont írásbeli vizsga / 12

4 4. Írja be a pontok helyére a meghatározások helyes kiegészítését! 3 pont Vetítő síkot a sík ábrázolunk. Ha a sík. vetítő sík, akkor élben látszik, képe egyúttal második nyomvonal, ha a sík. vetítő sík, akkor az élben látszó első kép egyúttal első nyomvonal. 5. Írja be a pontok helyére a meghatározások helyes kiegészítését! 2 pont Gömb minden síkmetszete... A. a legnagyobb gömbi kört (főkört) metszi ki. 6. Állapítsa meg, hogy az alábbi egyenesek hányadik térnegyedben helyezkednek el, majd az egyenesek megnevezése utáni pontvonalra írja be a térnegyed számát (megnevezését)! 3 pont a b c X 1,2 a b c a egyenes b egyenes c egyenes írásbeli vizsga / 12

5 7. Írja le a kútalap készítésének lépéseit, alkalmazási területét! 3 pont Kútalap: 8. Írja le a szintterület meghatározását! 2 pont 9. Írja le a műtárgy meghatározását! 3 pont 10. Ismertesse a statika III. főtételét (axiómáját)! 3 pont.... írásbeli vizsga / 12

6 11. Mire jellemezőek az alábbi állítások? 2 pont Ideális, képzeletbeli. Alakváltozásától eltekintünk. Támaszerők meghatározásakor használjuk Egészítse ki az alábbi mondatokat úgy, hogy igaz állításokat kapjunk! 3 pont Ahol a nyíróerő ábra előjelet vált, ott a nyomatéki ábrának helyi van. Koncentrált erő alatt a nyíróerő ábrában, a nyomatéki ábrában.. van. 13. Írja le a tekintési tér meghatározását! 3 pont A tekintési tér: Írja be a kipontozott helyekre a kör perspektív képe rajzolási szempontjainak 3 pont kiegészítéseit úgy, hogy a kiegészítésekkel helyes állításokat kapjunk! Ha ferdeszögből (homloksíkunkkal nem párhuzamos) szemlélünk egy kört akkor az látszik. Bármely nézőpontból is figyeljük a vízszintes síkon fekvő kört, az ellipszis nagytengelye kivétel nélkül mindig.., azaz a rajzlap aljával 15. Írja a kipontozott helyre, hogy minek az eszköze a levegőperspektíva a festészetben! 2 pont A levegőperspektíva vagy levegőtávlat a festészetben: írásbeli vizsga / 12

7 B) Feladatsor 1. feladat 15 pont Határozza meg az acélrúd alakváltozását, ha hőmérséklete 40 C-ról -10 C-ra csökken! l = 3 m α = / o C 2. feladat 15 pont Számítsa ki az ábrán látható kéttámaszú tartó támaszerőit, maximális nyomatékát, és szerkessze meg a léptékhelyes (méretarányos) igénybevételi ábrákat! írásbeli vizsga / 12

8 3. feladat 15 pont Számítsa ki az alábbi kéttámaszú konzolos tartó támaszerőit! írásbeli vizsga / 12

9 4. feladat 15 pont Szabadkézzel rajzolja meg a három nézetével adott test tónusos tömegvázlatát! 5. feladat 15 pont Szerkessze meg az alábbi kontúrvonalaival megadott falidom (másfél tégla vastagságú tompaszögű falsarok) téglakötésének első, és második rétegét! A méretarány 1:20 legyen! írásbeli vizsga / 12

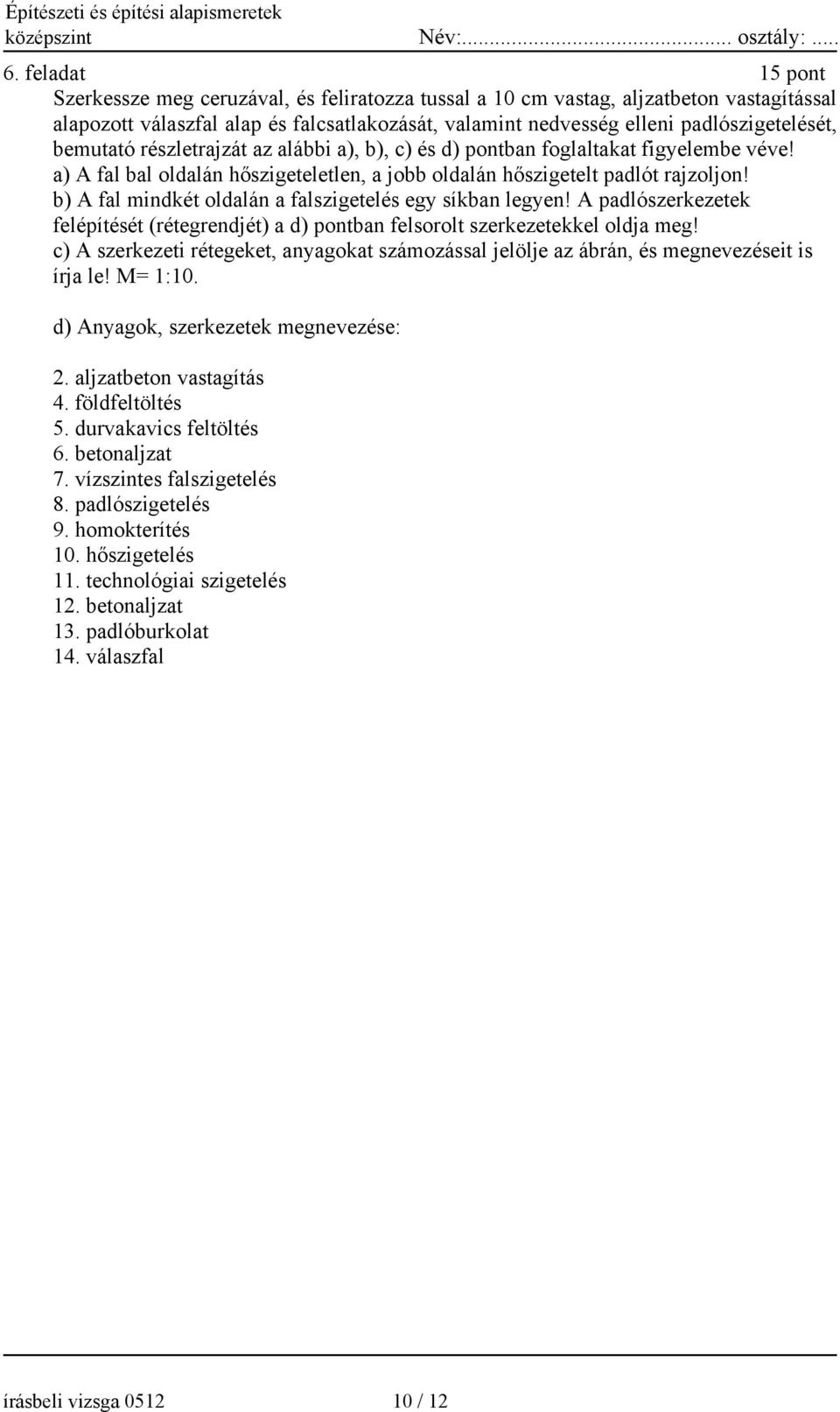

10 6. feladat 15 pont Szerkessze meg ceruzával, és feliratozza tussal a 10 cm vastag, aljzatbeton vastagítással alapozott válaszfal alap és falcsatlakozását, valamint nedvesség elleni padlószigetelését, bemutató részletrajzát az alábbi a), b), c) és d) pontban foglaltakat figyelembe véve! a) A fal bal oldalán hőszigeteletlen, a jobb oldalán hőszigetelt padlót rajzoljon! b) A fal mindkét oldalán a falszigetelés egy síkban legyen! A padlószerkezetek felépítését (rétegrendjét) a d) pontban felsorolt szerkezetekkel oldja meg! c) A szerkezeti rétegeket, anyagokat számozással jelölje az ábrán, és megnevezéseit is írja le! M= 1:10. d) Anyagok, szerkezetek megnevezése: 2. aljzatbeton vastagítás 4. földfeltöltés 5. durvakavics feltöltés 6. betonaljzat 7. vízszintes falszigetelés 8. padlószigetelés 9. homokterítés 10. hőszigetelés 11. technológiai szigetelés 12. betonaljzat 13. padlóburkolat 14. válaszfal írásbeli vizsga / 12

11 írásbeli vizsga / 12

12 témakör Teszt jellegű feladatsor Feladatsor a feladat sorszáma maximális pontszám vagy elért pontszám a témakör maximális pontszáma 5. vagy ÖSSZESEN Az írásbeli vizsgarész pontszáma a témakör elért pontszáma javító tanár Teszt jellegű feladatsor Feladatsor elért pontszám programba beírt pontszám javító tanár jegyző írásbeli vizsga / 12
