1 ÉRETTSÉGI VIZSGA október 12. GÉPÉSZETI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 180 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Gépészeti alapismeretek középszint írásbeli vizsga 1521

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! Az egyszerű rövid feladatoknál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg (értelemszerűen használhatók a Pa, W, J stb. jelölések)! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. írásbeli vizsga / október 12.

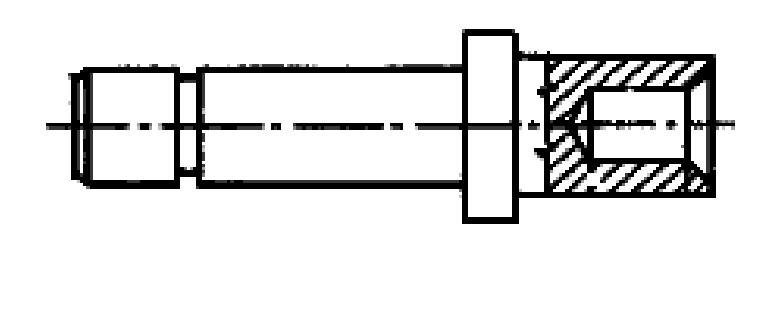

3 Választást, rövid választ igénylő feladatok 1. Az A0-ás nagyságjelű rajzlap területe 1 m 2, méretei pedig: a = 0,841 m, b = 1,189 m. A többi szabványos A jelű rajzlapot hogyan származtatjuk? 1 pont 2. Adott: a egyenes AB végpontjával. Ossza fel a szakaszt hét egyenlő részre! 2 pont 3. Sorolja fel a gyakorlatban alkalmazott egyszerű metszetek megoldásait! 2 pont 4. Lássa el az alábbi ábrát hossz-mérethálózattal! Munkája során bázistól induló méretmegadást alkalmazzon! 3 pont írásbeli vizsga / október 12.

4 5. Ebben a feladatban az 1-4. számokkal jelölt hajtások és ezek működési elvére vonatkozó, A-B betűkkel jelölt jellemzők közötti kapcsolatokat kell felismernie. Írja a pontozott vonalra a helyesnek tartott nyomatékátszármaztató hajtás számjegyét! Ne válassza azt a módszert, hogy mindenhova beírja az összes számjegyet, mert az így kitöltött feladatrész nem értékelhető! 2 pont... A Erőzáró kapcsolat... B Alakzáró kapcsolat 1. Fogaskerékhajtások 2. Szíjhajtások 3. Dörzshajtások 4. Lánchajtások 6. A mondat első része az ÁLLÍTÁS, a második része az INDOKLÁS. Elemezze a mondatokat az alábbiak szerint! a) Az ÁLLÍTÁS és az INDOKLÁS egyaránt igaz, az INDOKLÁS az ÁLLÍTÁS-t igazolja. b) Az ÁLLÍTÁS igaz, az INDOKLÁS hamis. c) Az ÁLLÍTÁS hamis, de az INDOKLÁS önmagában igaz. d) Az ÁLLÍTÁS és az INDOKLÁS egyaránt hamis. e) Az ÁLLÍTÁS és az INDOKLÁS külön-külön igaz, de nincs köztük logikai kapcsolat. Írja a kiválasztott megoldás betűjelét a mondatok utáni kipontozott helyre! 1 pont Az egy koncentrált erővel terhelt befogott tartónál a veszélyes keresztmetszet befogás helyén van, mert a befogás helyén legnagyobb a hajlítónyomaték Sorolja fel a statika alaptételeit! 4 pont 8. Melyik megfogalmazás fejezi ki legjobban a feszültség fogalmát? Húzza alá a legjobb választ! 1 pont a) Fajlagos erő. b) Az anyagban ébredő belső erő. c) A felületegységre jutó belső erő. 9. Határozza meg, hogy mi a különbség a felületi nyomás és a palástnyomás között! 1 pont írásbeli vizsga / október 12.

5 10. Legfeljebb mekkora lehet a csavar menetemelkedésének szöge ahhoz, hogy az önzáró legyen? 1 pont 11. Sorolja fel a lánchajtások előnyeit! 4 pont 12. Az alábbi ábra a szinuszvonalzóval történő szögmérés elvét mutatja. Az ábra alapján írja fel azt az összefüggést, mely alapján a szög meghatározható! 1 pont 13. Vázolja fel és mutassa be két fém egyensúlyi diagramját abban az esetben, ha a két fém folyékony és szilárd állapotban is korlátlanul oldja egymást! 4 pont írásbeli vizsga / október 12.

6 14. Húzza alá a megfelelő kifejezést! 1 pont A nemesített szerkezeti acélra jellemző, hogy a) kemény, kopásálló. b) képlékenyen jól alakítható. c) rideg, törékeny. d) finom szemcseszerkezetű, szívós. 15. Definiálja a munkabalesetet! 2 pont írásbeli vizsga / október 12.

7 Szerkesztést igénylő feladat A szemléltető axonometrikus kép alapján szerkessze meg a T - elem alkatrészrajzát! Méretarány: 1:1! elölnézet, felülnézet. Ábrázolja a nem látható éleket is! Az elölnézet irányát nyíl jelzi. Az alkatrész minden felülete 6,3µm átlagos felületi érdességű! Az anyagminőség: C15. A T - elem teljes egészében betétben edzett: HRC 60+4, az edzett kéreg vastagsága: 0,8+0,4 mm. 20 pont írásbeli vizsga / október 12.

8 Szerkesztési feladat megoldása: írásbeli vizsga / október 12.

9 Számítást igénylő feladatok 1. feladat 16 pont Egy trapézmenettel ellátott emelővel F = 70 kn nagyságú terhet emelünk. Adatok: az orsó mérete: Tr 55 x 8 a menet középátmérője: d 2 = 51 mm a menet magátmérője: d 1 = 46 mm súrlódási tényező az orsó és anyamenet között: μ = 0,12 a csatlakozó anyamenet anyagára megengedett felületi nyomás: p meg = 10 MPa Feladatok: a) Számítsa ki az emeléshez szükséges forgatónyomaték nagyságát! b) Határozza meg a csatlakozó anya minimálisan szükséges meneteinek számát a menetfelületeken ébredő felszíni nyomás alapján! írásbeli vizsga / október 12.

10 2. feladat 8 pont Végezzen számításokat nyitott laposszíjhajtásra! Adatok a hajtótárcsa fordulatszáma: a hajtott tárcsa fordulatszáma: a szíjsebesség: n 1 = /min n 2 = 960 1/min v meg = 24 m/s Feladatok: a) Határozza meg az áttétel nagyságát! b) Határozza meg a szíjtárcsák átmérőit! /Névleges szíjtárcsa átmérők mm-ben: 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500,./ írásbeli vizsga / október 12.

11 3. feladat 15 pont Végezze el az ábrán látható rudak méretezésével kapcsolatos feladatokat! Feladatok: a) Számítsa ki az A csuklónál és a C alátámasztásnál ébredő erőt! b) Határozza meg a négyzet szelvényű AB rúd oldalméretét egész számú mm-ben, ha a megengedett feszültség 160 MPa! c) Határozza meg a kör keresztmetszetű BC rúd átmérőjét egész számú mm-ben, ha a megengedett feszültség 190 MPa! írásbeli vizsga / október 12.

12 4. feladat 5 pont Számítsa ki az ábrán látható erőrendszer nyomatékát az O pontra! Az óramutató járásával ellentétes forgásirányt tekintse pozitívnak! Adatok: F 1 = 6 kn a = O1 = 3 m F 2 = 6 kn b = O2 = 2 m F 3 = 15 kn c = O 3 = 2,5m írásbeli vizsga / október 12.

13 5. feladat 6 pont Egy tengelyről ékszíjtárcsára ékkötéssel visszük át a nyomatékot. Az alkalmazott ékkötéssel kapcsolatban végezzünk ellenőrző számítást! Adatok: teljesítmény: P = 6 kw, fordulatszám: n = 300 1/min az ékméret: b x h = 14 x 4,5 a tengelyátmérő: d = 45 mm a kapcsolódó felületek közötti súrlódás μ= 0,1 a megengedett felületi nyomás: p meg = 50 MPa Feladatok: a) Határozza meg az átviendő nyomatékot! b) Határozza meg az éket szorító erőt! c) Határozza meg a minimális ékhosszat mm-ben! írásbeli vizsga / október 12.

14 írásbeli vizsga / október 12.

15 írásbeli vizsga / október 12.

16 témakör Választást, rövid választ igénylő feladatok Szerkesztést igénylő feladat Számítást igénylő feladatok a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma Dátum:... javító tanár Választást, rövid választ igénylő feladatok Szerkesztést igénylő feladat Számítást igénylő feladatok pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / október 12.
