1 ÉRETTSÉGI VIZSGA május 14. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 14. 8:00 I. Időtartam: 120 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga I. összetevő

2 Fontos tudnivalók Az írásbeli feladatok megoldásánál használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók (léptékvonalzó, derékszögű vonalzópár, fejesvonalzó). A vizsgát szervező által ellenőrzött FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZA- TOK (Nemzeti Szakképzési Intézet) vagy FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható! írásbeli vizsga, I. összetevő 2 / május 14.

3 1. feladat 12 pont Készítse el az egyenes lapolással, ferde bütüillesztéssel kialakított hosszabbító toldás szakrajzát M 1:1 arányban, három vetületben, méretezve (A4-es lapra)! A toldáshoz 50 x 24 mm pontos keresztmetszeti méretre megmunkált erdeifenyő alapanyagot használtak fel. A lécek hosszmérete tetszőleges. Nevezze meg a vetületeket, milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 2. feladat 14 pont Készítse el az egyenes élillesztéssel kialakított, átmenő ékelt csappal rögzített fejelőléccel merevített szélesbítő toldás szakrajzát, M 1:1 arányban, három vetületben, méretezve (A4-es lapra)! A szélesbítő toldás elkészítéséhez 21 mm vastag hárs faanyagot, a fejelőléchez 65 x 21 mm keresztmetszeti méretre megmunkált bükk alapanyagot használtak fel. A lécek hosszmérete és szélessége tetszőleges. Az elölnézeten legalább három toldást rajzoljon meg! Nevezze meg a vetületeket, milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! 3. feladat 18 pont Készítse el az egyik oldalon 45º-ban élillesztett ollós csappal kialakított keretsarokkötés szakrajzát M 1:1 arányban, négy vetületben, méretezve (fekvő helyzetű A4-es lapra)! A keret elölnézetén az 1/3-d mélységű, 8 mm szélességű aljazás a hátsó síkon legyen. Kialakításához 55 x 21 mm pontos keresztmetszeti méretre megmunkált faanyagot használtak fel. A lécek hosszmérete tetszőleges. Nevezze meg a vetületeket, milyen metszet vagy milyen nézet, jelölje a metszősík nyomvonalát! 4. feladat 16 pont Készítse el (szerkessze meg) a nyílt fecskefarkú fogazással kialakított káva sarokkötés szakrajzát M 1:1 arányban, négy vetületben (elölnézet, oldalnézet, felülnézet és függőleges metszet), méretezve (fekvő helyzetű A4-es lapra)! A kávasarokhoz 100 x 21 mm pontos keresztmetszeti méretre megmunkált, gőzölt bükk alapanyagot használtak fel. Az alkatrészek hosszmérete tetszőleges. Nevezze meg a vetületeket, melyik milyen metszet, milyen nézet, jelölje a metszősík nyomvonalát! írásbeli vizsga, I. összetevő 3 / május 14.

4 témakör a feladat sorszáma maximális pontszám 1. feladat 12 I. RÉSZ 2. feladat 14 Szakrajz 3. feladat feladat 16 AZ I. RÉSZ PONTSZÁMA 60 elért pontszám a témakör elért pontszáma javító tanár Dátum:... Szakrajz pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár jegyző Dátum:... Dátum:... Megjegyzések: 1. Ha a vizsgázó a II. írásbeli összetevő megoldását elkezdte, akkor ez a táblázat és az aláírási rész üresen marad! 2. Ha a vizsga az I. összetevő teljesítése közben megszakad, illetve nem folytatódik a II. összetevővel, akkor ez a táblázat és az aláírási rész kitöltendő! írásbeli vizsga, I. összetevő 4 / május 14.

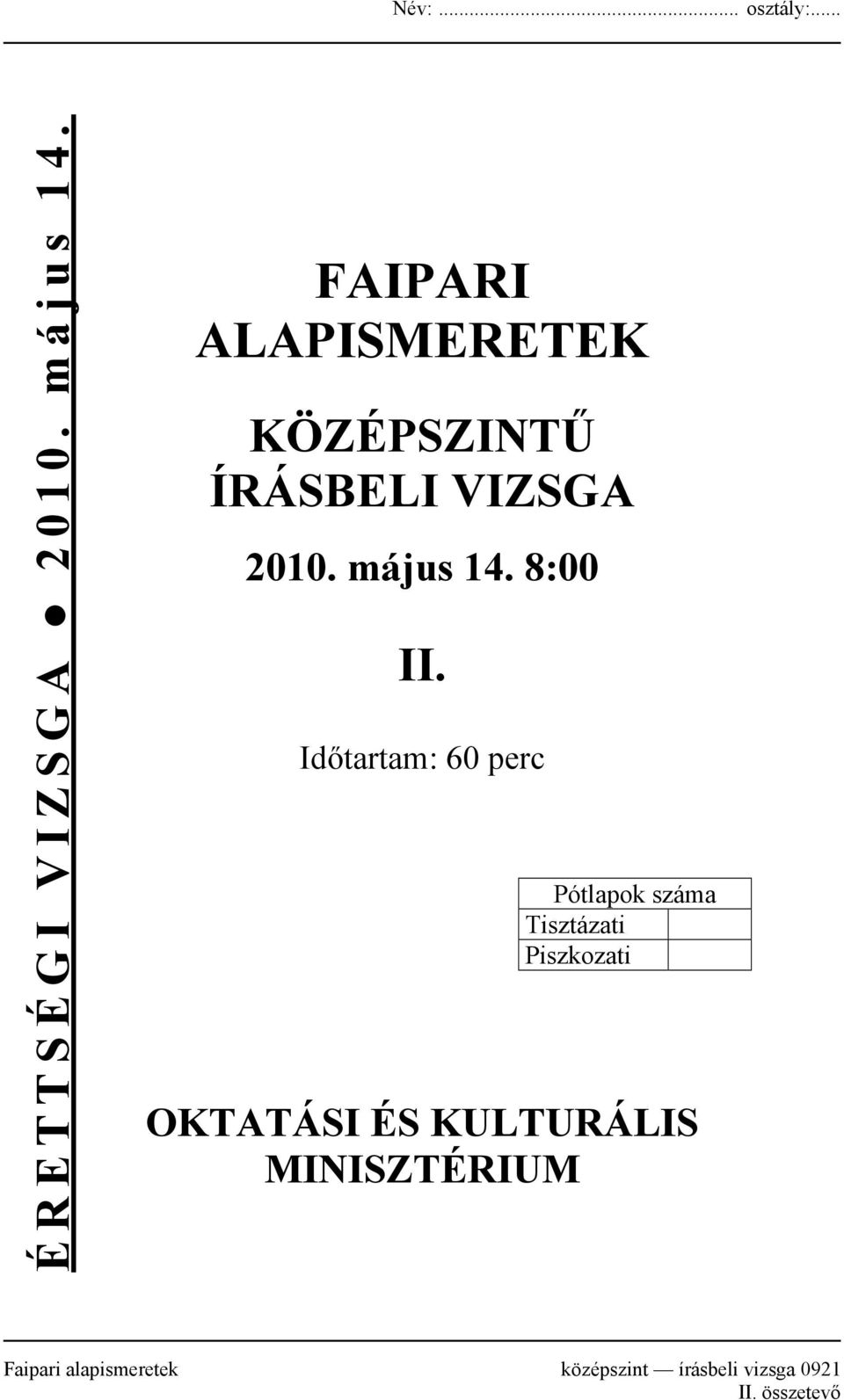

5 ÉRETTSÉGI VIZSGA május 14. FAIPARI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA május 14. 8:00 II. Időtartam: 60 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Faipari alapismeretek középszint írásbeli vizsga II. összetevő

6 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, és végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! A feladatok megoldásához használható eszközök, amelyeket a vizsgázók hoznak magukkal: nem programozható számológép; körző; vonalzók: léptékvonalzó, derékszögű vonalzópár, fejesvonalzó. A vizsgát szervező által ellenőrzött FAIPARI KÉPLETGYŰJTEMÉNY ÉS TÁBLÁZA- TOK (Nemzeti Szakképzési Intézet) vagy FAIPARI SZAKMAI TÁBLÁZATOK ÉS KÉPLETGYŰJTEMÉNY (Nemzeti Szakképzési és Felnőttképzési Intézet) használható! írásbeli vizsga II. összetevő 2 / május 14.

7 Számítások, tesztek 1. feladat 10 pont Számítsa ki, hogy mennyi a bruttó nedvességtartalma annak a faanyagnak, amelynek a nettó nedvességtartalma 25%, és a nedves tömege 8200 g! írásbeli vizsga II. összetevő 3 / május 14.

8 2. feladat 8 pont Ábrázolja az egyenes élű szerszámokra ható forgácsolóerő összetevőit, nevezze meg és értelmezze is őket! Jelölje a forgácsolás irányát is! írásbeli vizsga II. összetevő 4 / május 14.

9 3. feladat 3 pont Húzza alá az alábbiak közül a forgácsoló műveleteket! fűrészelés, hajlítás, csiszolás, tömörítés, esztergályozás, furnérhasítás 4. feladat 3 pont Sorolja fel a vázvegyületeket! 5. feladat 3 pont Egészítse ki az alábbi mondatokat! A fa méretváltozását a.. víz mennyiségének változása okozza. A geszt anyagának sűrűsége., mint a szíjácsé. A. az élő sejtek fehérjeállományának fontos alkotórésze. 6. feladat 1 pont Milyen anyagot határoz meg az alábbi képlet? C 6 H 12 O feladat 2 pont Válassza ki a helyes megállapításokat, és karikázza be betűjelüket! a. A fanedvesség csökkenése mindig zsugorodást okoz. b. A szabad víz mennyiségének növekedése a szilárdságot nem befolyásolja. c. A légszáraz fa víztartalma 28 30%. d. A száradás következtében fellépő zsugorodás húrirányban a legnagyobb. 8. feladat 3 pont Karikázza be a sejt élettelen alkotórészeinek betűjelét! a. sejtnedv b. sejtfal c. sejtmag d. illóolajok e. sejtplazma f. színtestek írásbeli vizsga II. összetevő 5 / május 14.

10 9. feladat 1 pont Milyen sejtekre ismer rá az alábbi meghatározásban? Legtöbbször kocka vagy téglalap alakúak, sokáig életképesek maradnak. Fenyő és lombos fákban egyaránt megtalálhatók. 10. feladat 3 pont Húzza alá a szórtlikacsú fákat az alábbi felsorolásban! lucfenyő, bükk, tölgy, erdeifenyő, gyertyán, tiszafa, dió, cseresznye, akác 11. feladat 2 pont Egészítse ki az alábbi mondatot! A fás szár vastagsági növekedését a biztosítja. 12. feladat 1 pont Egészítse ki az alábbi mondatot! A tömör, nehéz fák méretváltozása általában, mint a laza szerkezetű, könnyű fáké. írásbeli vizsga II. összetevő 6 / május 14.

11 írásbeli vizsga II. összetevő 7 / május 14.

12 témakör a feladat sorszáma maximális pontszám elért pontszám a témakör maximális pontszáma I. Szakrajz II Számítások, 7. 2 tesztek Az írásbeli vizsgarész pontszáma 100 a témakör elért pontszáma javító tanár Dátum:... I. Szakrajz II. Számítások, tesztek pontszáma egész számra kerekítve programba beírt egész pontszám javító tanár(ok) jegyző Dátum:... Dátum:... írásbeli vizsga II. összetevő 8 / május 14.
