ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK

Átírás

1 ÉRETTSÉGI VIZSGA október 17. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA október :00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga 1011

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie! A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők, léptékvonalzó és derékszögű vonalzópár. írásbeli vizsga / október 17.

3 Egyszerű, rövid feladatok 1. feladat 2 pont Egészítse ki az égetett agyagok színére vonatkozó meghatározást úgy, hogy igaz legyen! Az égetett agyag színét a vas jelentősen módosítja, a nagyobb vastartalmú agyagok..., az 1% alattiak pedig... égnek. 2. feladat 2 pont Határozza meg a halmazsűrűség fogalmát! feladat 2 pont Milyen alkotóelemként lehetnek jelen a műanyagok a habarcsban? 1)... 2) feladat 2 pont Párosítsa a portlandcement klinkerben előforduló, leírt klinkerásványokat a főbb jellemzők leírása alapján! a) trikalcium-szilikát (3CaO*SiO 2 ) jellemzője:... b) dikalcium-szilikát (2CaO*SiO 2 ) jellemzője:... 1) A portlandcementnek ez az alkotórésze lassú kezdeti szilárdulást, kedvező utószilárdulást okoz, illetve kedvezően befolyásolja a kezdeti húzószilárdság kialakulását. 2) A legfontosabb klinkerásvány, mert ezzel lehet elérni a nagy kezdőszilárdságot. 5. feladat 2 pont Az alább felsoroltak közül melyik meghatározások jellemzőek a pontalapokra? Húzza alá a helyes meghatározásokat! Sávszerű alátámasztás Nagy talajvíznyomás esetén alkalmazzák A pillérek terhét adják át a talajnak Teljes felületű alátámasztás Csonkagúlaszerű kialakítás Előre gyártva nem készül írásbeli vizsga / október 17.

4 6. feladat 2 pont Sorolja fel a bitumen felhasználás szempontjából legfontosabb tulajdonságait! 1.)... 2.)... 3.)... 4.) feladat 2 pont Írja le, mit nevezünk vízzáró szigetelésnek! 8. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A lebegő cölöp a köpenyfelületén létrejövő súrlódás útján adja át terhét a talajnak. A támaszkodó cölöp részben az elérhető mélységben fekvő talajra nyomott oszlopként adja át a terhét. 9. feladat 2 pont Soroljon fel legalább két utólagos falszigetelési módot! feladat 2 pont Egészítse ki a mondatot úgy, hogy a boltövek oldalnyomásából származó terhek felvételére vonatkozóan igaz legyen! Az oldalnyomásból származó terhet fel lehet venni: a)..., amely a boltöv magasságában megakadályozza a boltöv szétcsúszását. b)..., amely a falazatból kiálló falrész. írásbeli vizsga / október 17.

5 11. feladat 2 pont Írja le, mit nevezünk profilegyenesnek! feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Ha két különböző síknak nincs egyetlen közös pontja sem, a két sík egymással párhuzamos. Ha egy egyenes merőleges a síkban fekvő, az egyenes és a sík döféspontján átmenő legalább egy egyenesére, akkor a síkra is merőleges. 13. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Kitérő egyenesekre nem lehet síkot fektetni. Egy pont és egy egyenes mindig meghatároz egy síkot. 14. feladat 2 pont Az alábbi táblázat megfelelő helyére írja be a helyes válasz betűjelét! Egy válasz több helyre is beírható, viszont egy helyre csak egy válasz írható be. A B C Állandó (constans) Egyenes (lineáris) Másodfokú parabola Belső erő ábra T ábra M ábra Terheletlen tartószakasz alatt Állandó intenzitású megoszló terhelés alatt 15. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Ha három erő hatásvonalai egy síkban fekszenek, és egy közös pontban metszik egymást, mindig egyensúlyban vannak. Egy erőt nem lehet egy nyomatékkal egyensúlyozni. írásbeli vizsga / október 17.

6 16. feladat 2 pont Egészítse ki az alábbi mondatot, hogy az helyes állítást tartalmazzon! Hajlított tartó esetén az inercianyomaték és a teherbírás között... arányosság, az inercianyomaték és a lehajlás között. arányosság áll fent. 17. feladat 2 pont Az alábbiakban a Gerber-tartóra vonatkozó igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A kiváltó tartórész mindig ad át terhet a befüggesztett tartórészre. A csuklóban erő keletkezhet, nyomaték nem. 18. feladat 2 pont Az alább felsorolt állításokról döntse el, hogy melyik igaz, illetve melyik hamis! Az igaz állítás után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A kék nem alapszín. A sárga alapszín. 19. feladat 2 pont Melyik a legnagyobb, illetve melyik a legkisebb fényerővel rendelkező szín a hattagú színkörben? Legnagyobb fényerővel rendelkező szín a Legkisebb fényerővel rendelkező szín a 20. feladat 2 pont Az alábbiakban a kivonó (szubsztraktív) színkeverésre vonatkozó igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! Az összes szín összekeverése feketét eredményez. A keverékszín mindig világosabb lesz, mint az összetevő színek. írásbeli vizsga / október 17.

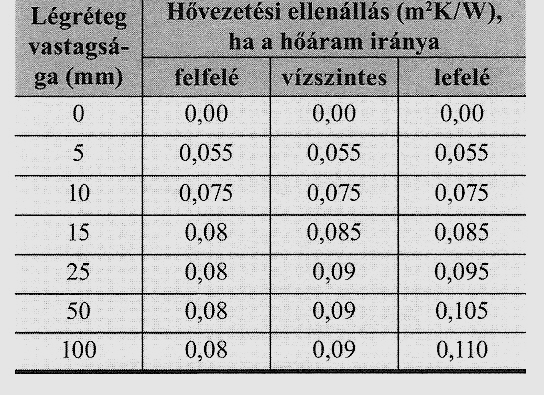

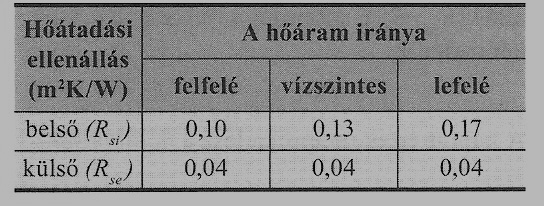

7 Összetett feladatok 1. feladat 10 pont Számolja ki az alábbi réteges falszerkezet hőátbocsátási tényezőjének értékét az MSZ EN ISO 6946:1999 szabvány alapján! - 1. réteg külső burkolófal hővezetési tényező: 0,72 W/mK - szellőző légréteg 5 cm vtg, szellőző nyílása 1200 mm 2 gyengén kiszellőztetett - 2. réteg kőzetgyapot hőszigetelés hővezetési tényező: 0,046 W/mK - 3. réteg teherhordó falazat hővezetési tényező: 0,225 W/mK - 4. réteg belső vakolat hővezetési tényező: 0,81 W/mK Forrás: Szerényi Attila: Építőipari közös feladatok 274.oldal ábra írásbeli vizsga / október 17.

8 2. feladat 10 pont Számítsa ki az alábbi összetett síkidom súlypontjának távolságát az adott x és y tengelytől (y s =?, x s =?)! Határozza meg a súlyponti X tengelyre a fő-inercianyomatékot is (I x =?)! írásbeli vizsga / október 17.

9 3. feladat 10 pont Számítsa ki az alábbi kéttámaszú tartó támaszerőit! Ellenőrző számítást is végezzen! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes T és M ábrát! írásbeli vizsga / október 17.

10 4. feladat 10 pont Szabadkézzel rajzolja meg a három vetületi nézetével adott testcsoport axonometrikus, vonalas tömegvázlatát enyhén bal oldali nézetből! írásbeli vizsga / október 17.

11 5. feladat 10 pont Szerkessze meg az egyállószékes fedélszék alaprajzi részlete és keresztmetszete alapján a hosszmetszetet M 1:100-as méretarányban, valamint az A és a B csomópont kialakítását M 1:10-es méretarányban! A részleteken tüntesse fel a szerkezeti elemek megnevezését és jellemző méreteit! (Az A és B csomópontot felülnézetből nem kell megrajzolni.) Forrás: Szerényi István: Épületek szakrajza 143. oldal ábra írásbeli vizsga / október 17.

12 5. feladat folytatása írásbeli vizsga / október 17.

13 6. feladat 10 pont Szerkessze meg egy azonos síkú vízszintes fal és padlószigetelés csomóponti részletét M 1:10-es méretarányban az alábbi adatok felhasználásával! A részletrajzot a tanultak szerint feliratokkal, kótákkal is lássa el, a rajzot ceruzatechnikával készítse! - A sávalap anyaga: beton - Lábazati fal: vasbeton - Talajnedvesség elleni szigetelés: 2 rtg. bitumenes vastaglemez - Felmenő falszerkezet: Porotherm 38-as falazóelem - Földszinti padló szerkezete: hőszigetelt legyen - A burkolat anyaga: szabadon választható írásbeli vizsga / október 17.

14 írásbeli vizsga / október 17.
