1 ÉRETTSÉGI VIZSGA május 13. ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 13. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati NEMZETI ERŐFORRÁS MINISZTÉRIUM Építészeti és építési alapismeretek írásbeli vizsga 1021

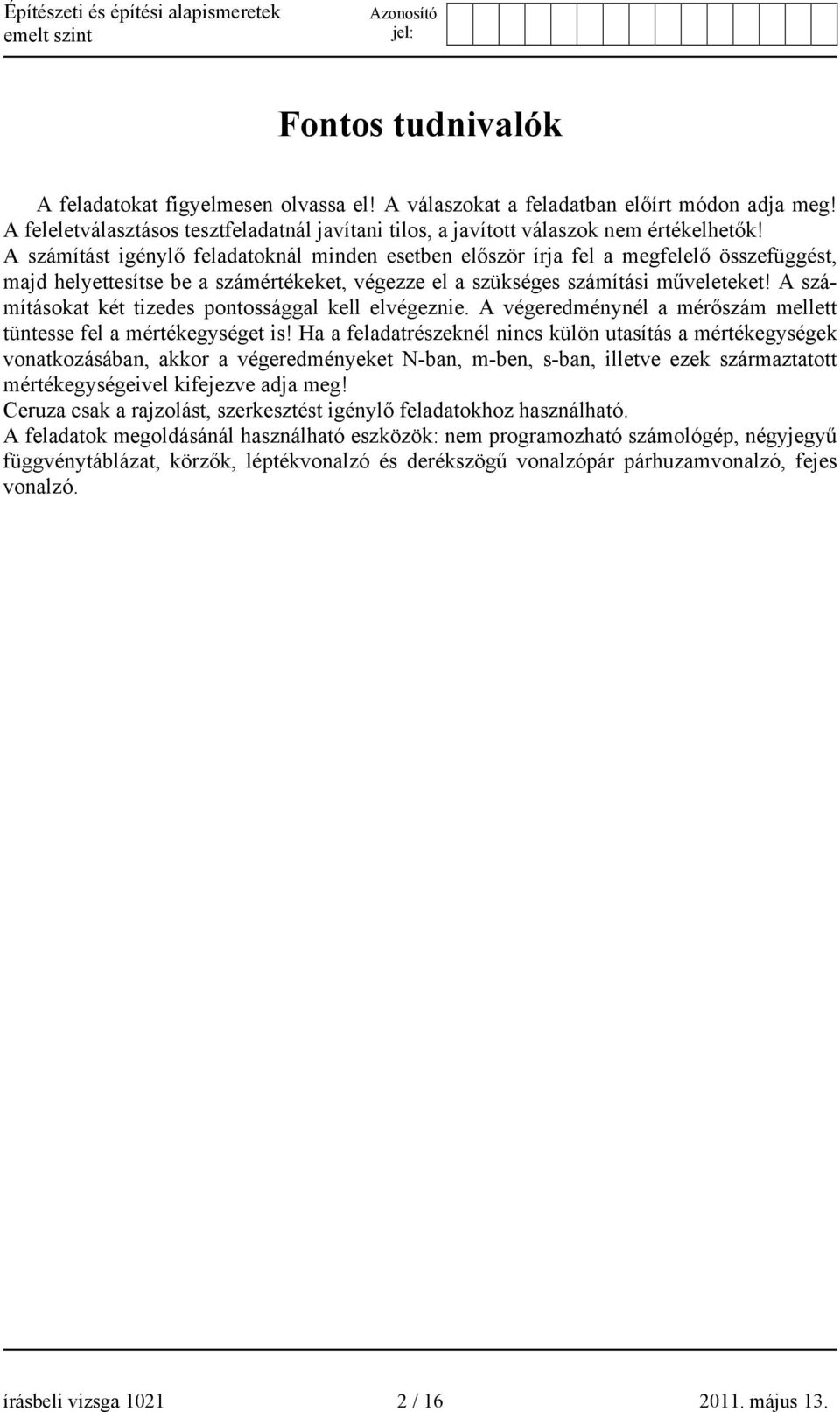

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetők! A számítást igénylő feladatoknál minden esetben először írja fel a megfelelő összefüggést, majd helyettesítse be a számértékeket, végezze el a szükséges számítási műveleteket! A számításokat két tizedes pontossággal kell elvégeznie. A végeredménynél a mérőszám mellett tüntesse fel a mértékegységet is! Ha a feladatrészeknél nincs külön utasítás a mértékegységek vonatkozásában, akkor a végeredményeket N-ban, m-ben, s-ban, illetve ezek származtatott mértékegységeivel kifejezve adja meg! Ceruza csak a rajzolást, szerkesztést igénylő feladatokhoz használható. A feladatok megoldásánál használható eszközök: nem programozható számológép, négyjegyű függvénytáblázat, körzők, léptékvonalzó és derékszögű vonalzópár párhuzamvonalzó, fejes vonalzó. írásbeli vizsga / május 13.

3 Egyszerű, rövid feladatok 1. feladat 2 pont Aláhúzással jelölje a helyes állítást! A penetráció: a) a bitumen meleggel szembeni viselkedésére vonatkozó anyagtulajdonság. b) a bitumen konzisztenciájának jellemzésére szolgál. 2. feladat 2 pont Írja le, hogy mit kell vizsgálni az adalékanyag agyag-iszap tartalom megállapításánál! feladat 2 pont Válassza ki a megadottak közül az egyes tulajdonságok méréséhez használatos eszközöket! l) cement kötésidő vizsgálata 2) beton roncsolásmentes szilárdságvizsgálata 3) porózusos építőanyagok tömör térfogatának mérése 4) frissbeton konzisztenciavizsgálata Eszközök megnevezése Eszközök: a) Vicat-készülék c) roskadásmérő kúp b) piknométer d) Schmidt -kalapács 4. feladat 2 pont Állapítsa meg, hogy a megadott két kőzet hova sorolható keletkezésük szerint! Válassza ki a helyes megoldást és írja a kipontozott sorba! kőzet keletkezése szerint a) bazalt... b) mészkő... - oldatból lerakódott üledékes kőzet - törmelékes üledékes kőzet - kiömlési vulkanikus kőzet - átalakult kőzet írásbeli vizsga / május 13.

4 5. feladat 2 pont Nevezze meg az alábbi ábrákon látható alapozási módokat! feladat 2 pont A következő állítások a POROTHERM falazatok építésével kapcsolatosak. Jelölje, hogy melyik állítás igaz, ill. hamis! a) A nútféderes koszorútéglát függőleges és vízszintes helyzetben is be lehet építeni.... b) A födém- és áthidaló gerendáknak minimum 12 cm hosszúságban fel kell feküdniük a teherhordó falra feladat 2 pont Nevezze meg az alábbi fedési módokat! a)... b) feladat 2 pont Írja a kipontozott helyre a megfelelő kiegészítéseket, hogy helyes meghatározást kapjon!... szerkezeteknek nevezzük azokat a szerkezeteket, amelyek a térből belső (osztatlan, osztott) teret/tereket határolnak el. Az épületek...szerkezeteinek csak saját terheiket kell viselniük. írásbeli vizsga / május 13.

5 9. feladat 2 pont Aláhúzással jelölje a felsorolt állítások közül a fősíkokra vonatkozó igaz állítást! a) A fősíkok nem párhuzamosak a képsíkokkal. b) Az első fősíkok (speciális második vetítősíkok) második képe az x tengellyel párhuzamos egyenes. c) A fősíkok nem minden egyenese főegyenes. 10. feladat 2 pont Írja le, mit nevezünk érintkező köröknek! feladat 2 pont Az A és B első fedőpontok, valamint a C és D második fedőpontok segítségével húzza ki az a és b kitérő egyenesek vetületét a láthatóság szerint! írásbeli vizsga / május 13.

6 12. feladat 2 pont Állapítsa meg, hogy milyen ábrázolási módra jellemzőek a következő mondatok! Ezt az ábrázolási módot más néven tengelyméretes ábrázolásnak nevezzük. Az elnevezés onnan ered, hogy az ábrázolandó tárgyat egy alkalmasan hozzácsatolt térbeli derékszögű koordináta-rendszerrel együtt vetítjük. A műszaki gyakorlatban előforduló alakzatok általában három főirányban terjednek ki, amelyek páronként egymásra merőlegesek. A koordinátatengelyeket célszerű ezekkel a főirányokkal párhuzamosan választani. Ábrázolási mód: feladat 2 pont Az alábbi táblázat megfelelő helyére írja be a helyes válasz betűjelét! Egy válasz több helyre is beírható, viszont egy helyre csak egy válasz írható be. A törés van B ugrás van C nincs változás Belső erő ábra Koncentrált erő alatt Nyomaték alatt T ábra M ábra 14. feladat 2 pont Az alábbiakban igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A mindkét végén befogott tartó statikailag határozatlan tartó. Egy erő és egy nyomaték eredője lehet akár erő, akár nyomaték. írásbeli vizsga / május 13.

7 15. feladat 2 pont A kéttámaszú gerendát F erő terheli. A statika IV. alaptétele értelmében rajzolja fel a szerkezetre ható erőket-ellenerőket, és írja le pontosan a IV. alaptételt is! Statika IV. alaptétele: feladat 2 pont Az alábbiakban a Gerber-tartóra vonatkozó igaz vagy hamis állításokat közlünk. Az igaz állítást tartalmazó mondat után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A befüggesztett tartórész a kiváltó tartórész terhének egy részét viseli. A Gerber-tartó statikailag határozatlan tartó, mivel 3 alátámasztása van. A Gerber-tartók belső csuklóiban erő keletkezhet, de nyomaték nem. A Gerber-tartók a belső csuklóknál felbonthatók egyszerű kéttámaszú vagy túlnyúló kéttámaszú tartókra. 17. feladat 2 pont Az alább felsorolt állításokról döntse el, hogy melyik igaz, illetve melyik hamis! Az igaz állítást tartalmazó állítás után írjon I betűt, a hamis állítást tartalmazó mondat után írjon H betűt! A narancssárga nem alapszín. A zöld alapszín. 18. feladat 2 pont Egészítse ki az alábbi mondatot úgy, hogy a telt színekre vonatkozóan igaz állítást kapjunk! A színkör tiszta színei, melyekhez sem..., sem... szín nincs hozzákeverve. írásbeli vizsga / május 13.

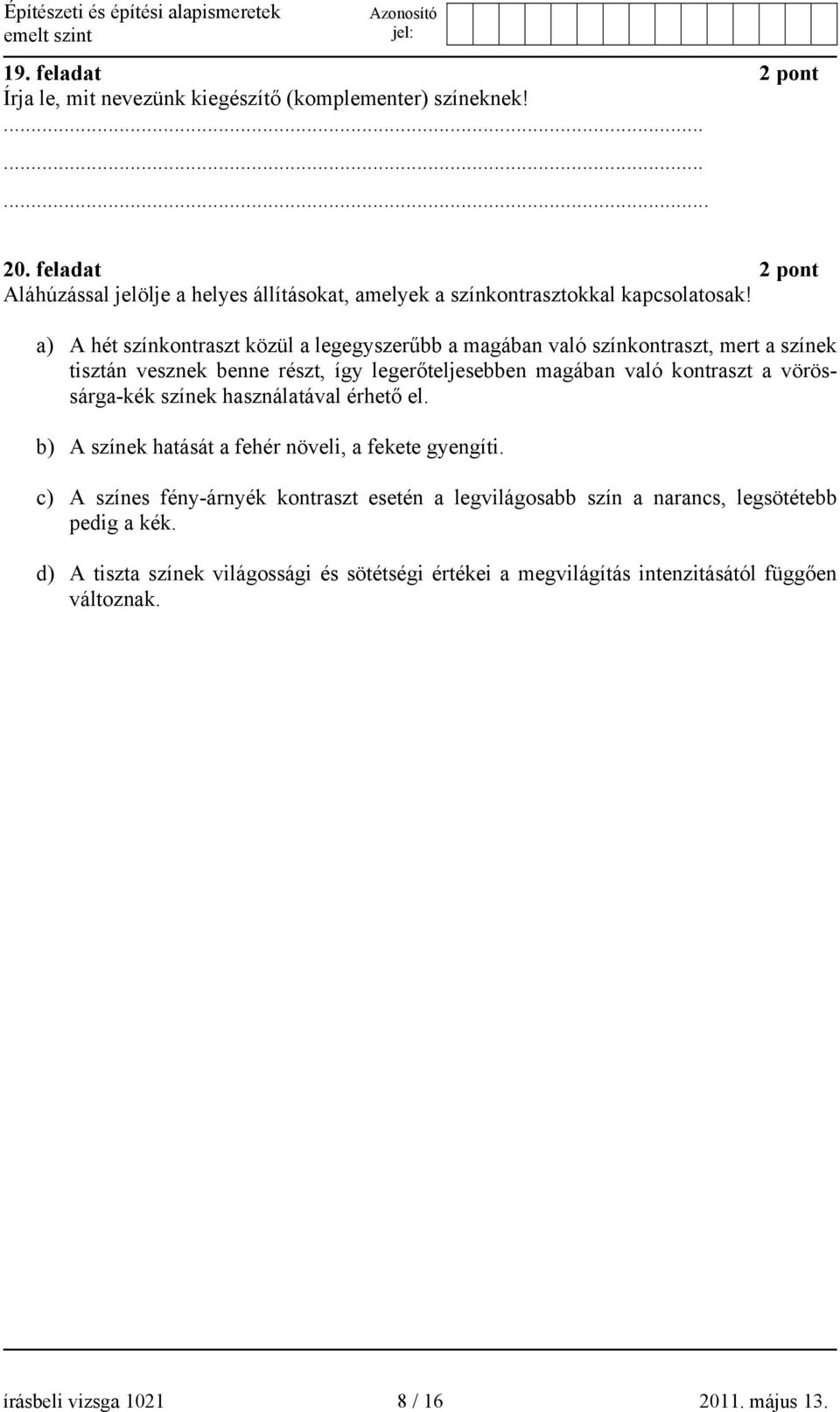

8 19. feladat 2 pont Írja le, mit nevezünk kiegészítő (komplementer) színeknek! feladat 2 pont Aláhúzással jelölje a helyes állításokat, amelyek a színkontrasztokkal kapcsolatosak! a) A hét színkontraszt közül a legegyszerűbb a magában való színkontraszt, mert a színek tisztán vesznek benne részt, így legerőteljesebben magában való kontraszt a vörössárga-kék színek használatával érhető el. b) A színek hatását a fehér növeli, a fekete gyengíti. c) A színes fény-árnyék kontraszt esetén a legvilágosabb szín a narancs, legsötétebb pedig a kék. d) A tiszta színek világossági és sötétségi értékei a megvilágítás intenzitásától függően változnak. írásbeli vizsga / május 13.

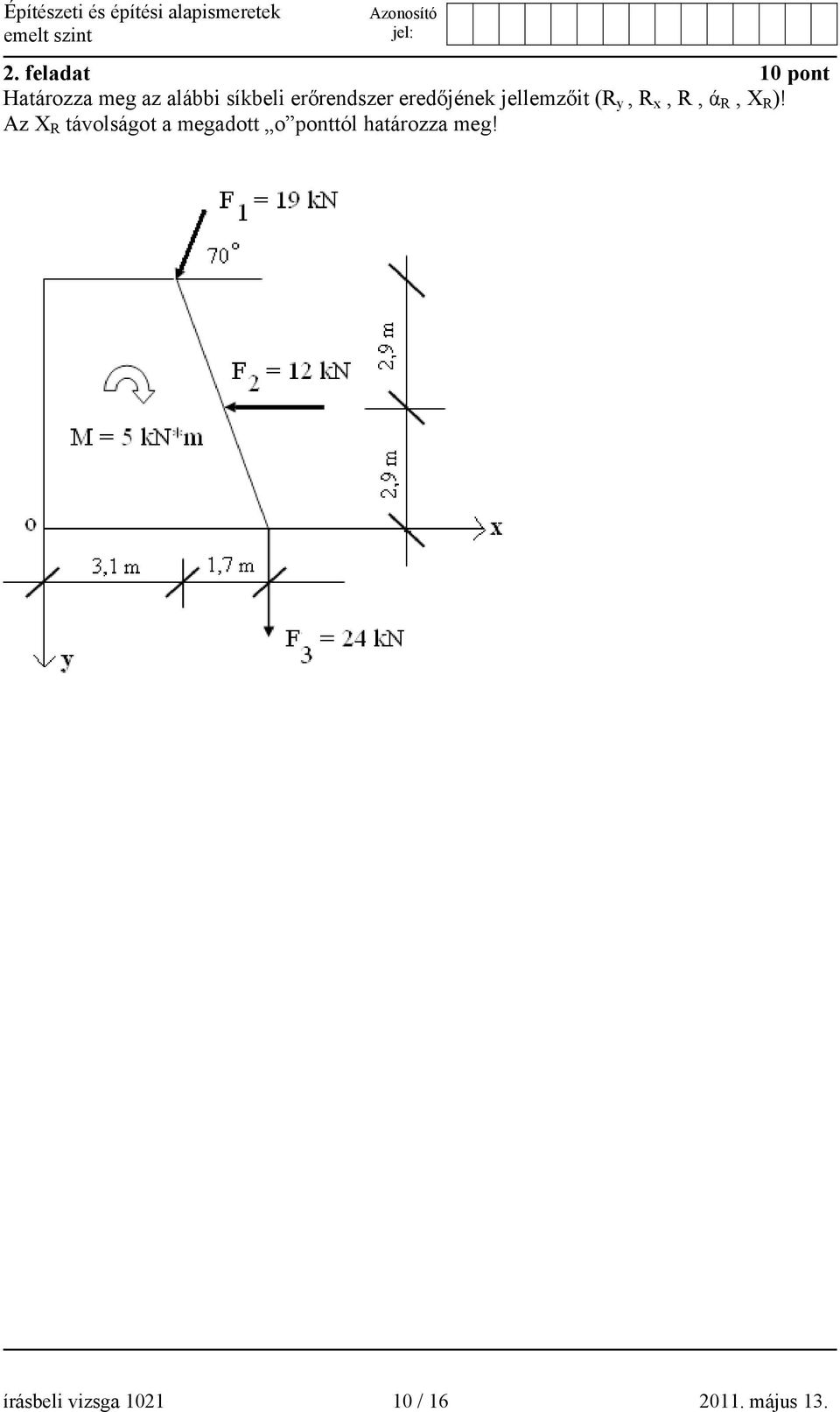

9 Összetett feladatok 1. feladat 10 pont Egy téglablokk légszáraz tömege: m n = g 105 ºC fokon tömegállandóságig szárítjuk, ezután a tömege: m sz = g lesz. Következő lépésben 22 ºC fokos vízbe helyezzük a falazóelemet, és hagyjuk telítődni. Tömegállandóság után mért tömege: m w = g lesz. Számítsa ki a falazóelem víztartalmát (w (%) =?)! Számítsa ki a falazóelem vízfelvételét (w f (%) =?)! A számításokhoz írja le a szükséges képleteket is! a) A falazóelemben lévő víz mennyisége: víztartalom (képlete): w (%) = víztartalom (számítása): w (%) = b) A felvett víz mennyisége: vízfelvétel (képlete): w f (%) = vízfelvétel (számítása): w f (%) = írásbeli vizsga / május 13.

10 2. feladat 10 pont Határozza meg az alábbi síkbeli erőrendszer eredőjének jellemzőit (R y, R x, R, ά R, X R )! Az X R távolságot a megadott o ponttól határozza meg! írásbeli vizsga / május 13.

11 3. feladat 10 pont Számítsa ki az alábbi kéttámaszú, konzolosan túlnyúló tartó támaszerőit! Ellenőrző számítást is végezzen! Rajzolja meg a jellemző értékek feltüntetésével az alakhelyes és méretarányos T és M ábrát! írásbeli vizsga / május 13.

12 4. feladat 10 pont A vetületeivel megadott tárgyról készítsen szabadkézzel arányos rekonstrukciós rajzot, majd a jelölt fényirány mellett szerkessze meg a vetett árnyékot! Tónusozással érzékeltesse az önárnyékot is! írásbeli vizsga / május 13.

13 5. feladat 10 pont Szerkessze meg a vázolt ereszkialakítást, a födémkoszorú és a fal csatlakozását M 1:10-es méretarányban! A födémet a gerendával párhuzamos metszetben kell ábrázolni. Írja fel a födém és a ferde térelhatároló szerkezetek rétegrendjét is! A szerkesztést, az anyagjelölést, a méretek megadását és a feliratozást ceruzával kell készíteni. Lakótér Födém: POROTHERM POROTHERM 38 N+F Héjazat: cserép írásbeli vizsga / május 13.

14 6. feladat 10 pont Szerkessze meg M1:10 méretarányban egy alápincézett épület lábazati csomópontját, összevont koszorú és lábazati zóna esetén (koszorú a lábazat mögött)! A pincefal: Porotherm 38-as (pincetégla). A felmenő fal: Porotherm 38 HS. A pincefödém: Porotherm rendszerű, gerendafelfekvéssel csatlakozik a falra, a födém hideg burkolatú. Lábazatburkolat: TERCA falburkoló klinker lap 1,2 cm. Járdaburkolat: TERCA térburkoló klinker tégla 5 cm. A pincetér alacsony hőszigetelési igényű. A szigetelés: talajnedvesség elleni (tetszőleges anyagmegválasztással) A hiányzó rétegeket, anyagokat a tanultak szerint vegye fel! A csomópont kialakításánál ügyeljen a hőszigetelés követelményeire! A szerkesztést az anyagjelölést, méretek megadását és a feliratozást ceruzával készítse! írásbeli vizsga / május 13.
