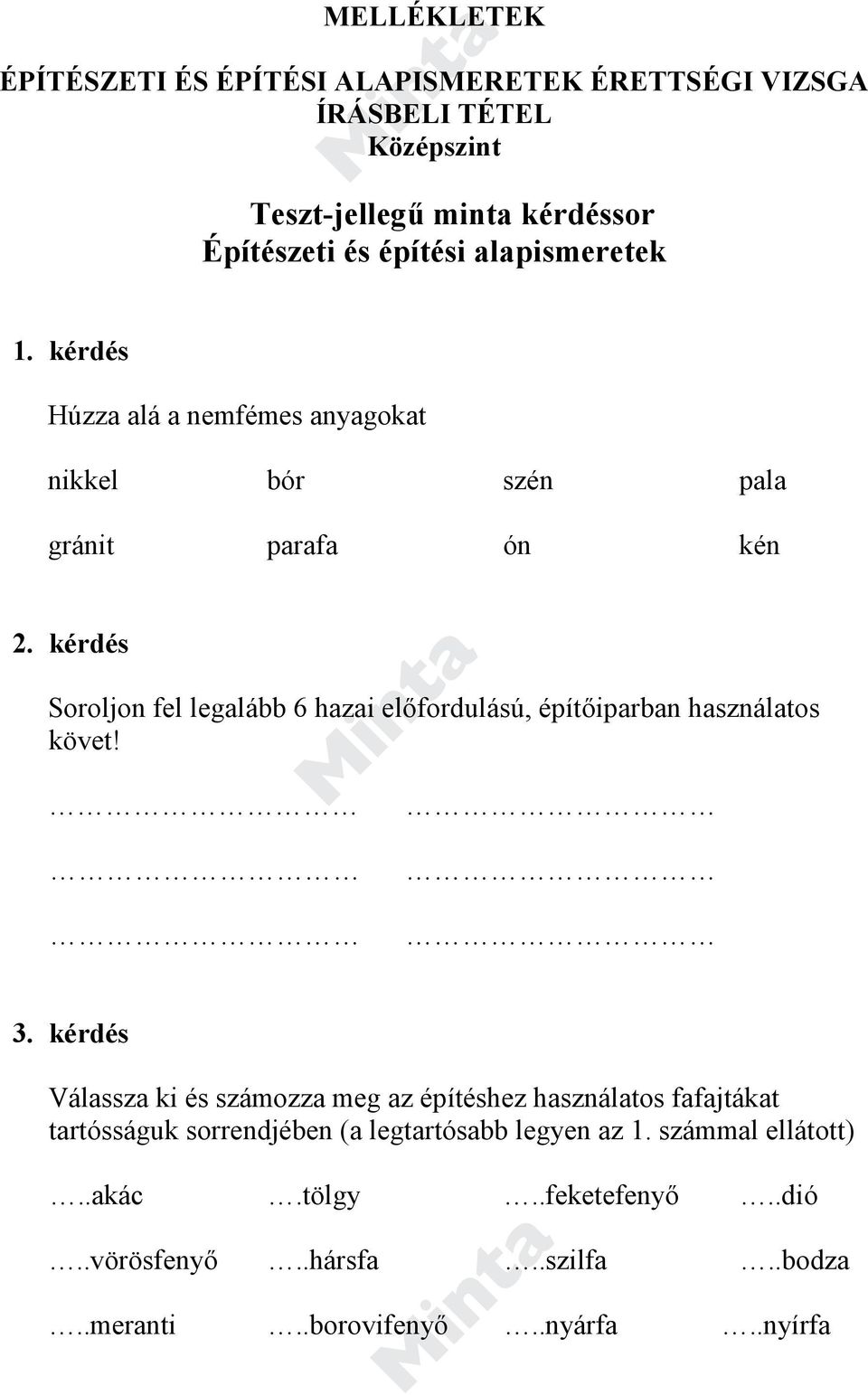

1 MELLÉKLETEK ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK ÉRETTSÉGI VIZSGA ÍRÁSBELI TÉTEL Középszint Teszt-jellegű minta kérdéssor Építészeti és építési alapismeretek 1. kérdés Húzza alá a nemfémes anyagokat nikkel bór szén pala gránit parafa ón kén 2. kérdés Soroljon fel legalább 6 hazai előfordulású, építőiparban használatos követ! 3. kérdés Válassza ki és számozza meg az építéshez használatos fafajtákat tartósságuk sorrendjében (a legtartósabb legyen az 1. számmal ellátott)..akác.tölgy..feketefenyő..dió..vörösfenyő..hársfa..szilfa..bodza..meranti..borovifenyő..nyárfa..nyírfa

2 4. kérdés Írja mellé, hogy mit jelentenek a C 25-24/K-vz 4 kifejezésben: C K. Vz4. 5. kérdés Egészítse ki az alábbi definíciókat (meghatározásokat)! Két ponton keresztül...egyenes fektethető. Ha egy egyenesnek és egy síknak pontja van, akkor azt mondjuk, hogy az egyenes metszi, döfi a síkot. Ha egy egyenesnek benne fekszik a síkban, akkor az egyenesnek minden pontja a síkon van. Két egyenest nevezünk, ha egyetlen közös pontjuk van. Ha két egyenesnek nincs közös síkja, akkor nevezzük őket. 6. kérdés Definiálja az alábbi forgástestek keletkezését! Gömb. Forgáskúp

3 .. Forgáshenger.. 7. kérdés állapítsa meg, hogy az alábbi pontok hányadik térnegyedben vannak! A B C X 1,2 B C D A D 8. kérdés Sorolja fel az építési engedélyezési tervdokumentáció részeit

4 9. kérdés Osztályozza az épületszerkezeteket! 10. kérdés Mi a talajvíz?... Mi a talajnedvesség?... Mi a talajpára?...

5 11. kérdés Csoportosítsa az alapozási módokat: síkalapozások mélyalapozások a) fúrt cölöpalap b) sávalap c) kútalap d) pilléralap e) lemezalap f) szekrényalap g) vert cölöpalap h) résfalas alapozás 12. kérdés A gerendazsaluzatnak milyen részei vannak?

6 13. kérdés Mi az erő? Mi az erőkar?. Mi a forgatónyomaték? 14. kérdés Mi a pozitív forgatónyomaték?

7 15. kérdés Egészítse ki! A merev testre ható erőrendszernek mindig van eredője és ez lehet. vagy Az erőpár karja a két erő Három erővel terhelt rúd (test) csakis akkor lehet egyensúlyban, ha kérdés Nevezze meg az ábrán látható tartókat!

8 17. kérdés Ismertesse a látás folyamatát! 18. kérdés Karikázza be az emberi éleslátás látókúpjának szögét! 30º 160º 5º 360º 19. kérdés Mi az önárnyék?... Mi a vetettárnyék? kérdés Párosítsa a komplementer színpárokat! a) kék b) zöld c) ibolya d) sárga e) narancs f) vörös - - -

9 Írásbeli minta feladatsor Építészeti és építési alapismeretek 1. feladat (számolást igénylő feladat az építőanyagok témakörből) Határozza meg, hogy az adalékanyag melyik minőségi osztályba sorolható a táblázat alapján, ha a 24 órás ülepedés után leolvasott értékek: V 2 = 500 cm 3 V 1 = 24 cm 3 Minőségi osztály Agyag-iszap tartalom, i, térf. % P 3 Q 3-6 R 6-10 S feladat (számolást igénylő feladat a statika témakörből maximális pontszám: 13 pont Számítsa ki az erőrendszert egyensúlyozó erő nagyságát (E x, E y, E, tgα E ) és helyét (x E ), a berajzolt koordináta-rendszerben! 2,5 m 2,5 m 1,25 1,25 m F 1 = 45 kn F 2 = 20 kn O F 1 F 3 = 33 kn X F 4 = 10 kn 2 m F 2 1 m F 5 = 10 kn 1 m F 6 = 15 kn F 6 2 m 2 m F 3 F 5 2 m 2 m y 2,5 m 2,5 m 2,5 m F 4

10 3. feladat (számolást igénylő feladat a statika témakörből) Számítsa ki az alábbi tartó támaszerőit és szerkessze meg a T és M ábrákat! q M = 65 kn/m A 6 m B 4. feladat (rajzolást-szerkesztést igénylő feladat a műszaki ábrázolás alapjai és a szabadkézi rajz témaköreiből) Szerkessze meg 45º-os tetőhajlásszög esetén a tetőidom élszaruinak valódi hosszát 1:100-as méretarányban!

11 5. feladat (rajzolást-szerkesztést igénylő feladat az építéstan alapjai témakörből) Szerkessze meg ceruzával és tussal feliratozza az ábrán látható méretarány nélkülicsomóponti vázlatot 1:10-s méretarányban 6. feladat (rajzolást-szerkesztést igénylő feladat az építéstan alapjai témakörből) Szerkessze meg egy 14*14 cm kürtő belméretű, egy 20*20cm kürtőbelméretű és egy 27*27 cm kürtő belméretű km téglából falazott kéménypillér téglakötésének rétegeit épületen belül és a tetőn kívül felvett keresztmetszetekben! M=1: 10

12 ÉPÍTÉSZETI ÉS ÉPÍTÉSI ALAPISMERETEK ÉRETTSÉGI VIZSGA SZÓBELI TÉTEL Középszint A szakmai előkészítő tantárgy érettségi vizsga általános és részletes követelményeihez mellékletként csatolni kell: A tételsor Építéstan alapjai témakör 1. kérdés 2. kérdés Ismertesse a földmunkákat! Ismertesse az alapozási módokat! 3. kérdés 4. kérdés 5. kérdés Ismertesse a talajvíz, talajnedvesség és talajpára elleni szigeteléseket! Rendszerezze a függőleges teherhordó és térelhatároló szerkezeteket! Rendszerezze a vízszintes teherhordó és térelhatároló szerkezeteket! 6. kérdés Ismertesse a kőfalazatokat, a kőfalazatok kötéseit! 7. kérdés 8. kérdés Ismertesse a téglafalazatokat, a téglafalazatok rétegeit és méreteit, a téglakötési szabályokat! Ismertesse a hőszigeteléseket, a hőtechnikai fogalmakat, a hőszigetelő anyagokat és a hőszigetelési technológiákat! 9. kérdés Hangszigeteléseket, a hangtechnikai fogalmakat, a hangszigeteléseket, a zaj elleni védelem módjait! 10. kérdés Ismertesse a zsaluzási módokat!

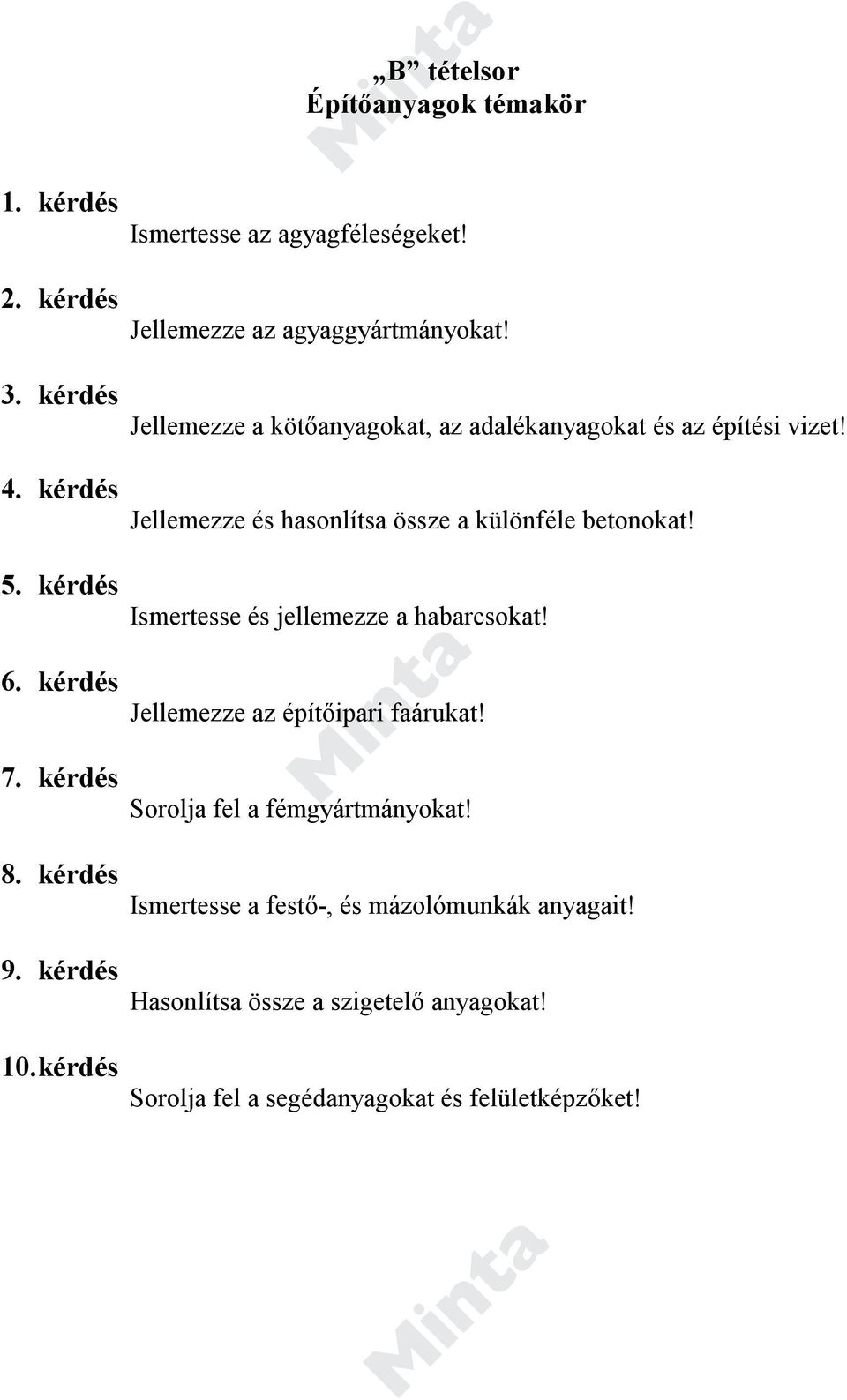

13 1. kérdés B tételsor Építőanyagok témakör Ismertesse az agyagféleségeket! 2. kérdés 3. kérdés 4. kérdés Jellemezze az agyaggyártmányokat! Jellemezze a kötőanyagokat, az adalékanyagokat és az építési vizet! Jellemezze és hasonlítsa össze a különféle betonokat! 5. kérdés 6. kérdés 7. kérdés Ismertesse és jellemezze a habarcsokat! Jellemezze az építőipari faárukat! Sorolja fel a fémgyártmányokat! 8. kérdés 9. kérdés Ismertesse a festő-, és mázolómunkák anyagait! Hasonlítsa össze a szigetelő anyagokat! 10. kérdés Sorolja fel a segédanyagokat és felületképzőket!
